Устройство гбц ваз 21214 инжектор

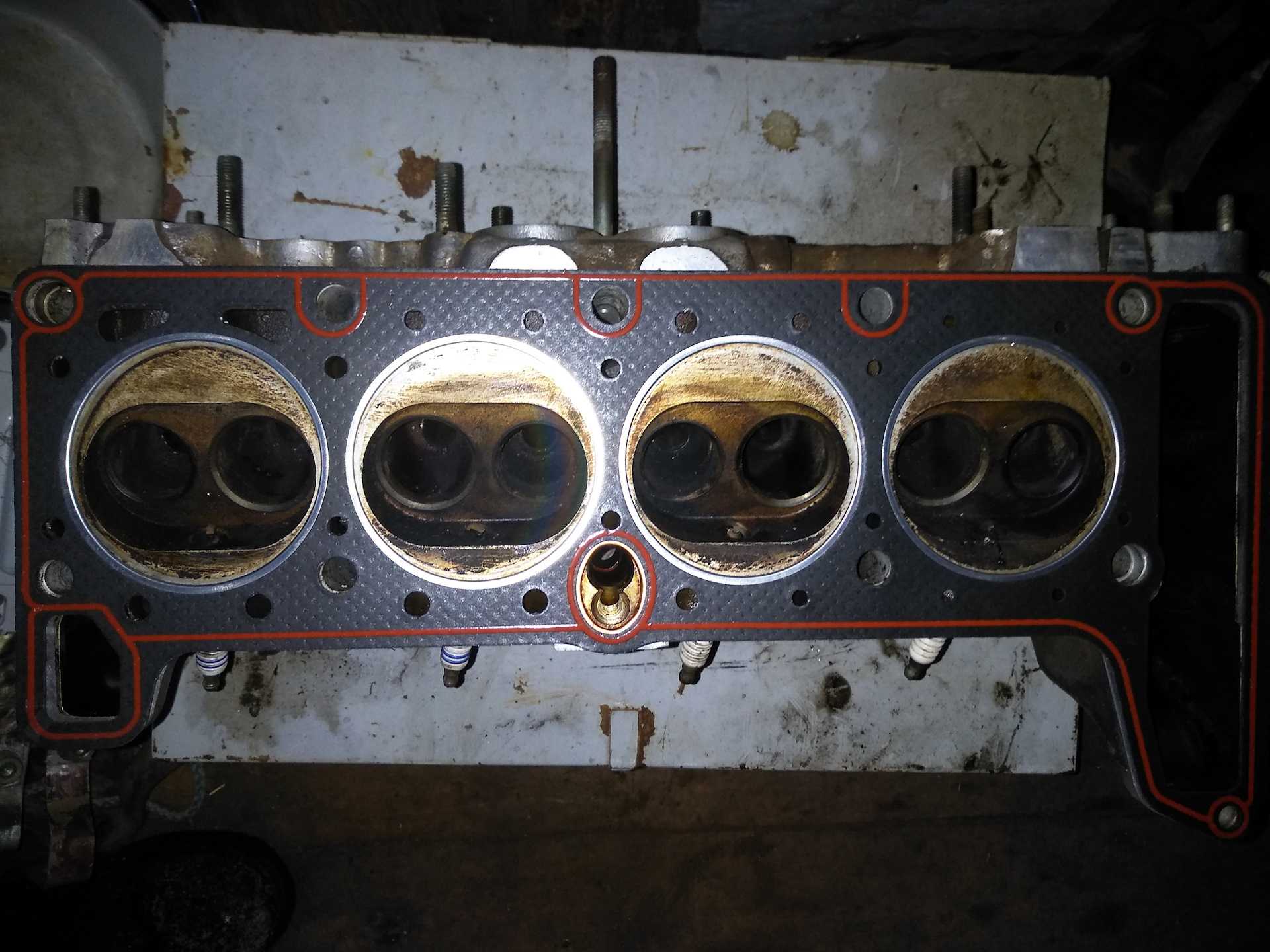

Плоскость блока и пробитая прокладка

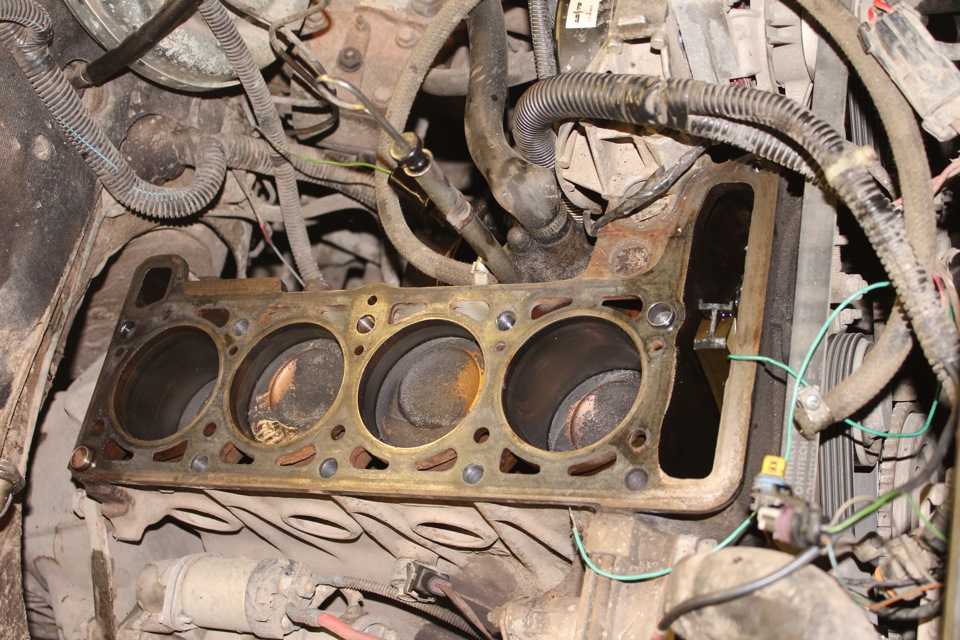

грубо обработанная плоскость блока двигателя «Пробитая» прокладка гбц на нивах и Шнивах это родовая болезнь. В какой-то момент они поехали просто валом. Удивляться не приходится. С доработками двигателя на новые нормы экологии, конструктора все дальше отодвигают температуру срабатывания вентиляторов. Это нам дает элемент «калильного» зажигания. На пробеге от 15-25тыс пробивает прокладку ГБЦ, ну и далее по списку. Антифриз в масло, масло в антифриз. Что делают в папуас-сервисе? Покупают метало пакет «фритекс», ставят и клиент через 10 тыс приезжает по новой, с тем же вопросом. Вернее, с двумя. Доколе? И классическим «что делать?». Виноваты не прокладки и не болты гбц нива, виновато заводское качество обработки плоскости блока и плоскости ГБЦ. Ниже я публикую фотографию одного из блоков. На нем я лично менял прокладку два раза, пока не нашел оптимального комплекта, который сейчас и рекомендую. Метало-пакет не помогает, а наоборот мешает. Его НЕ ОБЖАТЬ, и он не заполняет неровности плоскости блока. Нужна усадочная прокладка, которая полностью примет топографию поверхности и болты, которые постоянно будут ее прижимать. Вот по этой причине каленые болты здесь и не прокатывают. Долгое время на заводе ставили ярославский металопакет «фритекс», а сейчас снова перешли на усадочные прокладки. На приличном производстве, было бы проще обновить станочный парк и оборудование, а у автоТАЗа оказалось проще вернуться на десять шагов назад по дороге технического прогресса.

Как повысить мощность на НИВЕ до 40%? С минимальными затратами!

Приветствую тебя дорогой читатель. Сегодня хочу рассказать вам как мой знакомый поднял мощность на своей НИВЕ

. Вариантов конечно масса. Например можно поставить16-ти клапанный мотор с распредвалами на тягу, но такой вариант будет стоить не малых денег, даже при условии если вы всё сделаете сами. Еще есть масса вариантов, например: расточить блок, расширить каналы на ГБЦ, прошить на evro 0 и т.д. Такой тюнинг в лучшем случае добавит вам процентов15-20% , стоимость составит полного кап.ремонта.

Есть более простой и дешевый способ-установка компрессорного надува

(прошу не путать с турбо надувом)

Мой знакомый поставил на свою НИВУ такой надув от тойоты МАРК 2.

Купил он его на разборке за 6т.р.

Сварил крепления и установил в подкапотное пространство. Далее купил силиконовые патрубки и алюминиевую трубу и собрал все в единый механизм. Получилось вот примерно что.

Цена системы забора воздуха, обошлась примерно в 4т.р

. Еще около5-7 тысяч на прошивку «компа», замены некоторых датчиков и прочих расходов.

Самый большой плюс установки компрессора в том, что мотор не нужно дорабатывать. Максимальное давление компрессора составляет всего 0,5 бар

, но при этом дает прибавку мощности моторупримерно 30-40 % (в зависимости от состояния вашего мотора).

И конечно же минус ресурс мотора снижается так же примерно на 30%.

Как изменился автомобиль после такой доработки?

Разгоняется автомобиль значительно быстрее, в затяжные горки мощности двигателя стало хватать, не нужно переключаться с 5-ой передачи. На бездорожье чувствует себя уверенней, в грязи нет ощущения, что машину кто-то держит за задний бампер. Расход на трассе практически не изменился, на бездорожье подрос примерно на 2 литра.

Стоимость такой доработки обошлась примерно в 20 т.р

. Готовый «ТУРБО КИТ» начинает свою стоимость от30 т.р (хочу вас предупредить что он не будет на столько эффективен).

Источник

Подвеска Шевроле Нива, диагностика и ремонт

Отличным отечественным внедорожником является нива шевроле, передняя подвеска так же, как и на любом другом автомобиле, требует своевременного обслуживания, чтобы она служила долго.

Проверти чтобы на деталях всех резиновых отсутствовали признаки износа, старения и не было механических повреждений

Также проверти чтобы на резинометаллических шарнирах, не встречались различных трещин, признаков старения, либо чтобы от арматуры не было отрывалась резина. Если вы обнаружите такие элементы их следует в срочном порядке на новые поменять.
Проверти в каком состояние находятся защитные чехлы шаровых опор, а также шарниров

Если они кажутся изношены их придётся менять весь шарнир в полном сборе.

Обратите внимание в каком состояние находятся втулки резиновых нижних и верхних шарниров.
Проверти у нижнего и верхнего шарнира в какое состояние резинометаллические втулки рычагов.
Произведите осмотр резиновых втулок у стабилизатора поперечной устойчивости, проверти в каком состояние находится крепление скобы стабилизатора, которые крепятся к рычагам и лонжеронам.

А еще интересно: Нива 4х4 или Шевроле нива: что лучше, сравнение чем отличается от простой Лады, какую выбрать 2121 или 2231, отзывы автовладельцев

Неисправности, причины, устранение

Изначально мотор 21214 имеет характерную поломку – отказ 1 – 2 цилиндров из-за поломки модуля зажигания от перегрева. Перегорают катушки и коммутатор управления, необходима замена электрооборудования. Остальные поломки характерны для большинства ВАЗ моторов:

На холостом ходу ДВС работает неустойчиво, глохнет	1)повреждение изоляции ВВ проводов 2)неисправность свечи 3)сбой фаз газораспределения 4)снизилась компрессия	1)замена высоковольтных пучков 2)регулировка межэлектродного зазора, очистка от нагара 3)установка по меткам валов 4)притирка клапанов, ремонт цилиндров
Снизились самопроизвольно обороты ХХ	1)выработка ДХХ	1)замена датчика холостого хода
Мотор глохнет на ходу в жару	1)обратный клапан залип 2)пережат шланг или трубка 3)вышла из строя сливная магистраль 4)пробка из пара в питающей системе	1)замена клапана 2)осмотр и исправление геометрии 3)продувка магистрали 4)продувка и прочистка

Топливная и сливная магистраль

3.23 Снятие и разборка головки блока цилиндров впрыскового двигателя / ВАЗ 21213

Снятие и разборка головки блока цилиндров впрыскового двигателя

Головку блока цилиндров снимаем для замены прокладки, ремонта механизма привода клапанов и самой головки, а также при полной разборке двигателя. Работу проводим на смотровой канаве или подъемнике. Для замены прокладки головки или шатунно-поршневой группы двигателя головку блока цилиндров снимаем с двигателя в сборе с ресивером, впускной трубой и выпускным коллектором. Для демонтажа головки блока цилиндров: отсоединяем минусовой провод аккумуляторной батареи; сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости); снимаем дроссельный узел в сборе (см. Снятие дроссельного узла); отсоединяем шланги от отводящего патрубка рубашки охлаждения; отсоединяем шланг от подводящего патрубка радиатора отопителя; отсоединяем разъем проводов форсунок топливной рампы (см. Снятие топливной рампы); отсоединяем разъемы от датчика температуры охлаждающей жидкости системы впрыска и датчика указателя температуры охлаждающей жидкости; снимаем наконечники высоковольтных проводов со свечей зажигания; отсоединяем от топливной рампы трубки подвода и отвода топлива; отсоединяем от выпускного коллектора приемную трубу (см. Снятие приемной трубы), теплозащитный экран стартера и кронштейн отводящей трубки радиатора отопителя (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя); снимаем распределительный вал и рычаги привода клапанов (см. Снятие распределительного вала и рычагов привода клапанов впрыскового двигателя); снимаем звездочку распределительного вала, а цепь подвязываем проволокой. Головкой на 13 отворачиваем болт крепления головки блока цилиндров, расположенный рядом с кронштейном модуля зажигания. Головкой на 12 отворачиваем десять болтов крепления головки к блоку цилиндров. Вынимаем болты. Снимаем головку блока цилиндров в сборе с выпускным коллектором, ресивером и впускной трубой с топливной рампой. Головку блока цилиндров можно также снять с двигателя, предварительно демонтировав ресивер (см. Снятие ресивера впрыскового двигателя), впускную трубу и выпускной коллектор (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя). Снимаем головку блока цилиндров без выпускного коллектора и впускной трубы. Снимаем прокладку головки блока цилиндров. Устанавливаем головку блока цилиндров на верстак. Головкой на 10 отворачиваем две гайки крепления к головке блока подводящего патрубка радиатора отопителя… …и снимаем его. Снимаем уплотнительную прокладку. Головкой на 13 отворачиваем две гайки крепления отводящего патрубка рубашки системы охлаждения… …и снимаем патрубок с датчиком температуры охлаждающей жидкости системы впрыска. Снимаем уплотнительную прокладку патрубка. При разборке клапанного механизма… …подкладываем под тарелку рассухариваемого клапана упор — деревянный брусок. Рассухариваем клапан (см. Замена маслоотражательных колпачков механизма газораспределения)… …и вынимаем клапан из направляющей втулки головки блока цилиндров. Таким же образом демонтируем другие клапаны. Сборку и установку головки блока цилиндров проводим в обратной последовательности. Перед установкой клапанов очищаем их от нагара и смазываем стержни клапанов моторным маслом. Собрав клапанный механизм,… …наносим молотком с пластмассовым бойком удар по торцам клапанов для более надежной фиксации сухарей (деревянный упор при этом необходимо убрать из-под тарелки клапана). Перед установкой патрубков системы охлаждения очищаем привалочные плоскости патрубков и головки блока от остатков старых прокладок. Устанавливаем новые прокладки патрубков, нанеся на них тонкий слой герметика. Очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, грязи и масла. Шприцем с иглой или резиновой грушей удаляем из крепежных отверстий блока цилиндров масло и охлаждающую жидкость. Прокладку и головку блока цилиндров устанавливаем по двум центрирующим втулкам. Устанавливая головку на блок цилиндров, продеваем цепь за проволоку через отверстие в головке. Установив болты крепления головки блока цилиндров, затягиваем их в порядке, показанном на рисунке. Для обеспечения надежного уплотнения и исключения необходимости подтяжки болтов при техническом обслуживании автомобиля болты затягиваем в четыре приема: 1-й прием – затягиваем болты 1–10 моментом 20 Н.м (2,0 кгс.м); 2-й прием – болты 1–10 затягиваем моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м), а болт 11 – моментом 31,4–39,1 Н.м (3,2–4,60 кгс.м). Затем доворачиваем болты 1–10 на 90 (3-й прием) и еще на 90 (4-й прием).

Работы по улучшению геометрии

Четырехцилиндровый восьмиклапанный бензиновый двигатель ВАЗ 21213 имеет рабочий объем 1,7 литра. Мощность силового агрегата составляет 81 лошадиную силу при показателе крутящего момента в 125 Нм.

Использование многочисленных автоматических систем управления работой двигателя позволило не только изменить тяговые показатели этого мотора, но и значительно улучшило показатели топливной экономичности. Нива в загородном режиме потребляет при движении с крейсерской скоростью 8,3 литра бензина на 100 километров пробега.

Начиная с 2014 года покупателям предлагаются также Нивы с дизельным двигателем.

Двигатель на Ниву с верхним расположением распредвала оснащается цепным приводом, что позволяет существенным образом упростить сервисное обслуживание этого силового агрегата. Цепной привод не требует замены натяжителя и какой-либо регулировки в процессе эксплуатации мотора. Также отметим наличие гидрокомпенсаторов, что избавляет автовладельца от необходимости проведения процедуры по регулировке зазора клапанов. Все работы по сервисному обслуживанию этого мотора может выполнить сам автовладелец, без обращения в фирменные СТО.

А еще интересно: Замена масла в коробке передач нива шевроле

Из-за низких показателей КПД двигателя и малой износостойкости, механический тюнинг двигателя Нивы 4х4 является почти обязательным. Такие работы называются работами по изменению геометрии силовой установки. Начать дорабатывать силовую установку стоит с модернизации карбюратора. Делаем следующее:

1. Меняем жиклёры с показателем 1 кам на жиклёр с показателем 2 кам;
2. Обновляем носик ускорительного насоса.

Если вы являетесь обладателем инжекторной Нивы, то самостоятельная доработка инжектора недопустима. Только профессионал, обладающий знаниями в программном обеспечении, сможет выполнить такой тюнинг двигателя Нивы.

Малый показатель износостойкости и КПД двигателя внедорожника российского происхождения определяет то, что без механических доработок практически не обойтись. Подобные работы многие называют изменение геометрии.

У устанавливаемого двигателя внутреннего сгорания на рассматриваемый автомобиль можно доработать многие системы. Специалисты рекомендуют начать с модернизации карбюратора. Это связано с тем, что из-за применения несовершенной технологии производства его эффективность очень низкая. Модернизация проводится следующим образом:

1. Для начала рекомендуется провести замену жиклера. По заводу устанавливается вариант исполнения с показателем 1 кам, следует установить с 2 кам.
2. Следует обновить носит укорителя насоса.
3. Проводится счесывание всех острых углов, которые могут стать причиной завихрения воздушного потока.
4. Некоторые мастера проводят также зачистку доступных поверхностей, снижая их показатель шероховатости. За счет этого существенно снижается показатель КПД.

Врезка: Важно: Немаловажно провести чистку конструкции карбюратора от нагара и грязи. Для этого используется бензин или тряпка

Если грязь слишком сильно впилась в поверхность, то можно использовать специальные чистящие средства.

Производить чипование атмосферного двигателя специалисты не рекомендуют. Ещё увеличить мощность двигателя можно, если попробовать увеличить ход поршней. Этого можно достичь, если установить другой коленчатый вал, у которого ход составляет 84 мм, подойдёт от ВАЗ 2130

. Поршень диаметром 82 мм., но поршневой палец должен быть смещён на 2 мм. После этого рабочий объём станет уже равным 1,8 литра.

В дальнейшем, если расточить блок до 84 мм. при прежнем коленчатом валу, объём станет уже 1,9 литра. Но и это ещё не всё, в дальнейшем можно увеличить наполняемость рабочих цилиндров. Этого добиваются расточкой и установкой клапанов с увеличенным диаметром их тарелок. Такая операция довольно сложная и требующая специального оборудования. Также желательно использовать облегчённые шатуны и тогда можно иметь на выходе уже около 100 лошадок.

Как поменять гидрокомпенсаторы на Chevrolet Niva видео

Если вы собираетесь менять ГК под открытым небом, то найдите чистую и сухую ровную площадку и работайте в безветренный и солнечный день. Дождитесь, когда двигатель полностью остынет. Если открыть капот, то этот процесс пойдет быстрей. Включите нейтральную передачу и отключите аккумулятор. Теперь можно приступать к замене гидрокомпенсаторов. Для вашего удобства мы создали пошаговое руководство, которое поможет вам в этом. 1.

Снимите пластиковый кожух над двигателем (есть не на всех моделях).2. С помощью отвертки ослабьте хомуты патрубка, соединяющего инжектор и воздушный фильтр, затем уберите патрубок.3. Убедите все резиновые трубки, которые подходят к головке блока цилиндров (ГБЦ).4. Открутите болты клапанной крышки и снимите ее.

5.

Выставьте по метке шестеренку распредвала. Метка находится на крышке распредвала (не путайте с клапанной крышкой) и обратной стороне звездочки. Если не сделать этого заранее, то собирать мотор после замены ГК будет сложней, а при недостатке опыта и внимания возможно повреждение клапанов.6. Проволокой или пластиковыми хомутами зафиксируйте цепь на шестерне распределительного вала.

7.

Зафиксируйте звездочку распредвала (для этого можно использовать торцовые ключи) и открутите фиксирующую ее гайку.8

Открутите два болта крепления натяжителя цепи и осторожно, не сгибая подходящей к нему трубки, отведите натяжитель от цепи.9. Осторожно снимите звездочку с распредвала.10

Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов.11. Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить.12. Снимите все рокера, не потеряйте удерживающие их пружины.13. Выкрутите гидрокомпенсаторы.

14.

Снимите масляную рампу

Эту операцию выполняйте очень осторожно, чтобы не погнуть тонкие трубки.15. Чистой тряпочкой удалите грязь из колодцев ГК

Не забудьте протереть масляную рампу.16. Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м).

17.

Установите на место рокера с пружинками и распределительный вал, предварительно повернув его на нужный угол. Момент затяжки 2 кг•с (20 н•м).18. Наденьте на распредвал звездочку и зафиксируйте болтом. Момент затяжки болта 4 кг•с (40 н•м).19. Установите на место гидронатяжитель цепи и зафиксируйте болтами. Момент затяжки 2 кг•с (20 н•м).20. Наденьте крышку распредвала (не клапанную) и крепления рампы, затем закрутите гайками с моментом 2 кг•с (20 н•м).21. Закрутите гайку рампы с моментом 2,5–3 кг•с (25–30 н•м).22. Проверьте метки на распределительном и коленчатом валах. Затем проверните коленчатый вал на два оборота и снова проверьте.

23.

Установите клапанную крышку. Иногда приходится менять прокладку клапанной крышки, но не на всех моторах. Возможно, это связано с плохим качеством прокладок. Если же прокладка в порядке, нигде не замята и не порвана, то менять ее нет необходимости.24. Присоедините все резиновые шланги и патрубок воздушного фильтра и наденьте пластиковый кожух.25. Подключите аккумулятор и заведите двигатель. Сначала гидрокомпенсаторы будут стучать, но в течение 20–50 секунд заполнятся маслом и затихнут. Если новые ГК продолжают стучать, поднимите обороты двигателя до 2 тысяч на 1–2 минуты, чтобы увеличить давление масла.

Маслосъемные колпачки нива, немецкий производитель Goetze

МС колпачки Goetze С 2021 года я работаю с данным производителем, немецкой фирмой Goetze. В данный момент бренд входит в концерн Federal Mogul. Перешел на него по причине комплектности изделий. В каждой упаковке идут 2 защитных «презерватива», для одевания колпачков на клапан. А в коробочки Victor Reinz, их почему то класть перестали. Это было основной причиной, перехода с одного производителя на другого. Данные маслосъемные колпачки сделаны для клапанов с ножкой 8 мм, поэтому подходят для широчайшего спектра двигателей (ВАЗ, УАЗ, Газель). Опыт работы и статистика накопились по ним в очень большом объеме. По качеству все как должно быть – на морозе не дубеют, безболезненно купаются в бензине и горячем масле. В общем, делают то, что положено МС колпачкам. На данный момент может быть круче только японские колпачки NOK, но на данные клапана их продукции я не нашел. Наверное потому, что 8 мм клапан в японских двигателях, это мезозойская эра.

Торсионные болты (пластически деформируемые)

болт гбц нового образца

Каталожный номер детали: 21213-1003271-01-0. Наименование: Болт крепления головки цилиндров «Torх». Данное название (торсионные болты) в корне неверно, но что поделать, если они так называются на всех форумах и во всех магазинах. По науке, когда говорят торсион, подразумевают деформацию от скручивания. А в данном случае деформация от растяжения. В магазинах данные болты еще называют, болты гбц нива шевроле или болты гбц нового образца. Еще встречал название торксы или ромашка. Эти болты в отличие от каленых, дают постоянную нагрузку. То есть очень примитивно можно говорить об эффекте гровершайбы, то есть о постоянном усилии на поджатие прокладки ГБЦ, в осевом направлении болта. Данные болты широко используются на импортных двигателях, поскольку позволяют избежать ошибки «человеческого фактора». По сути дела, не нужна затяжка с точностью динамометрического ключа. Конечные величины берутся угловые. Мне данный подход не очень нравится, но такие вещи сейчас принято называть «гарантированность сборки».

Блог про Уаз

О книге : Руководство. Издание 2005 года. Формат книги : файл pdf в архиве zip Страниц : 241 Язык : Русский Размер : 41.5 мб. Скачивание : бесплатно, без ограничений и паролей

Руководство по эксплуатации, техобслуживанию и ремонту Ваз-21213 Нива и его модификаций.

В основных Разделах Руководства описаны узлы и агрегаты автомобиля ВАЗ-21213. Особенности устройства, технического обслуживания и ремонта остальных моделей приведены в Разделе 9 «Модификации автомобилей ВАЗ-21213, вариантное или дополнительное оборудование автомобилей».

В Руководстве дается описание технического обслуживания и ремонта автомобилей на базе готовых запасных частей, имеются перечни возможных неисправностей и рекомендации по их устранению, а также указания по разборке и сборке, регулировке и ремонту узлов автомобилей.

При ремонте рекомендуется пользоваться специальным инструментом и приспособлениями, перечисленными в Приложении 2. Резьбовые соединения при сборке следует затягивать моментами, указанными в Приложении 1. Основные данные для регулировок и контроля приведены в Приложении 3. Применяемые горючесмазочные материалы и эксплуатационные жидкости перечислены в Приложении 4.

В связи с постоянной работой по совершенствованию автомобилей, направленной на повышение их надежности и улучшение эксплуатационных качеств, в конструкцию автомобилей могут быть внесены незначительные изменения, не отраженные в настоящем издании. Эти изменения будут учтены в последующих изданиях.

Процесс замены и момент затяжки

Необходимые инструменты

Для осуществления данных работ по замене прокладки головки блока цилиндров Нива Шевроле и затяжке болтов ГБЦ следует подготовить:

• крестовую и шлицевую отвертку;
• набор рожковых ключей;
• динамометрический ключ.

Без последнего элемента затяжка шкивов головки блока будет невозможной.

Пошаговая инструкция

1. Первоначально, разумеется, нужно демонтировать саму крышку ГБЦ.
2. Затем подставьте под днище авто емкость для сбора отработанного хладагента. Открутите пробку слива и слейте антифриз.
3. Затем следует отключить тросик привода дроссельной заслонки от ресивера и узла.
4. После этого следует демонтировать распределительный шкив вместе с корпусом подшипников.
5. Далее, демонтируем рычаг клапанов, а затем выверните сами опоры рычагов. Также демонтируйте рампу подвода моторной жидкости к гидравлическим опорам.
6. Теперь нужно отключить жгут с кабелями от ДПДЗ. Таким же образом отключите проводки от датчика холостого хода и антифриза.
7. Вам нужно сжать пластиковый фиксатор, а затем отсоединить разъем с проводками, которые предназначены для питания форсунок. Здесь же нужно не забыть отключить жгут с проводками от датчика детонации.
8. Теперь отключите высоковольтные кабеля от свечей зажигания. Также отключите кабель, который питает устройство контроля температуры двигателя.
9. Немного сожмите и отключите приемную трубу от впускного коллектора. Затем верхний винт крепежа распорки впускной трубки и, незначительно ослабив нижний винт, распорку следует отвести в сторону.
10. Стяжной хомут следует немного ослабить, затем от дроссельного узла следует отключить патрубок продувки адсорбера.
11. Стяжные хомуты нужно ослабить и отключить от ГБЦ патрубки охладительной системы.
12. При помощи рожковых ключей теперь нужно отсоединить топливные магистрали. Для этого открутите гайки топливных шлангов, предназначенных для слива и подачи бензина.
13. Теперь при помощи ключа отверните верхний винт, который крепит заднюю распорку впускной трубки. Нижний винт также следует немного ослабить. После этих действий распорку необходимо убрать в сторону.
14. Когда все указанные выше действия выполнены, следует демонтировать натяжитель цепочки привода распределительного шкива.
15. Затем произведите демонтаж кронштейнов, при помощи которых крепится устройство ГУР.
16. Теперь можно снять цепочку со звездой распределительного шкива.
17. После этого, используя торцевую головку с удлинителем, вам потребуется отвинтить винты крепления ГБЦ, а затем – осуществить ее демонтаж.
18. Теперь можно снять прокладку головки блока цилиндров. Смонтируйте на ее место новый компонент, предварительно смазав его по периметру герметичным клеем. Собственно, на этом работы по замене уплотнительной прокладки головки блока цилиндров в Ниве Шевроле можно считать законченными. Все дальнейшие работы по сбору силового агрегата нужно выполнять в обратной последовательности. Но это еще не все. Чтобы обеспечить надежное прилегание головки блока цилиндров к самому блоку, нужно правильно выполнить затяжку винтов и соблюсти момент протяжки.
19. Сама процедура состоит из нескольких этапов. В первую очередь используя динамометрический ключ и соблюдая порядок, указанный на схеме, нужно затянуть винты с первого по десятый. При этом момент затяжки головки блока цилиндров Нива Шевроле должен составлять 20 Нм.
20. Далее, когда все по очереди болты затянуты, необходимо еще раз затянуть все винты ГБЦ. Теперь момент затяжки должен составлять 69,4–85,7 Нм. Последний, одиннадцатый шкив нужно затянуть моментов 31,4–39,1 Нм.
21. После этих действий винты, отмеченные номерами с первого по десятый, нужно довернуть на 90 градусов, а затем, когда они все прокручены, следует повторить процедуру и опять довернуть их на 90 градусов. На этом процедуру затяжки винтов можно считать законченной.

Если все действия были выполнены правильно, то после замены компонента у вас пропадет проблема попадания моторной жидкости в антифриз и наоборот. Но учтите: все нужно делать согласно действиям, указанным в данном мануале.

Если, к примеру, вы неправильно закрутите болты ГБЦ, то есть не дотяните их или перетяните, то это может обернуться более серьезными проблемами.

В том случае, если винт не дотянут, ГБЦ не будет плотно прилегать к блоку. Это чревато утечкой моторной жидкости. Если же наоборот, вы слишком перетянули шкивы, то это может спровоцировать образование трещин на силовом агрегате. Если появились микротрещины, то вам придется заняться либо сваркой ГБЦ, либо ее заменой. Поэтому перед тем как приступить к такому ремонту, тщательно подумайте – сможете ли вы все сделать правильно?

Замена прокладки гбц нива-ваз-2121-21213-21214-2131

Блок подсобран и установлен под капот на опоры, а значит можно всё это дело торжественно накрывать ГБЦ. Беру в руки прокладку, что покупал ещё осенью, по завереньям продавца (а им по фигу чего там Вам балакать, лишь бы купили и ушли) и закрадывается в мою душу весомое такое сомнение, что прокладка какая-то беспонтовая!

Рисковать не стал, а пошёл в магазин посмотреть, что там вообще продаётся. И действительно, в тех магазинах, где я побывал, в продаже два вида прокладок, одна типа конвейерная, та что я купил и есть Егорьевская, чуток подороже, но на вид на много лучше. Купил ещё и её, 150 рублей не жалко для такого дела. Принёс в гараж и сравнил с купленной ранее

Сперва в глаза бросается только то что материал прокладок разительно отличается, та что «конвейерная» рыхлая, а Егорьевская плотная. Затем, переворачиваем прокладки и видим

Что на перемычке между цилиндрами у «конвейерной» завальцовка жестью не единая, а у Егорьевской единая! Меня это как-то напрягло, и я решил заказать импортную прокладку ГБЦ на Экзисте. Выбор пал на прокладку Испанской фирмы Ajusa артикул 10002400, ценник на неё 530 руб! Заказал. Через неделю получил и понял, что она стоит своих денег, вот она рядом с ранее купленными

Она ещё плотнее Егорьевской прокладки, имеет завальцовку перемычки между цилиндрами, правда с другой стороны, со стороны блока, а не ГБЦ,

что имеет на мой взгляд свою логику – перемычка не деформирует плоскость алюминиевой ГБЦ. Вот такой получился обзор прокладок ГБЦ. Так же закупился деталями ГРМ

Звезды ЛАДА-ИМИДЖ Цепь прибалтийская ДИТТОН (он же Даугавплис)

Собрал привод ГРМ на блоке

Затянул болты звёздочек регламентным моментом в 50 кН/м

Взял волшебную, многострадальную ГБЦ

И хорошую прокладку

И прикрутил ГБЦ к блоку,

с помощью динамометрического ключа, как описано в мурзилке в четыре приёма – первый болты 1-10 по порядку с усилием 20 Н*м, второй приём все болты моментом 70 Н*м и одиннадцатый моментом 35 Н*м, затем довернул 10 болтов по порядку на 90 градусов и по советам бывалых последний приём доворачивания на 90 градусов выполнил после перерыва в полтора часа

Продел цепь в ГБЦ и обратил внимание на успокоитель. Как-то косо он расположен относительно цепи

Поправил его монтажкой и стало заметно лучше, но конечно не идеально

Как-то косо он расположен относительно цепи. Поправил его монтажкой и стало заметно лучше, но конечно не идеально

Вот тебе и новые детали из магазина оригинальных запчастей «Три Кита» Зазор между ГБЦ и моторным щитком теперь стал вообще минимален из-за шумки.

Наверное, будет иногда шоркаться об шумку ГБЦ, но тут ничего делать уже не хочу, пусть натрёт себе необходимое углубление и всё на этом. Затем прикрутил распредвал

и разрезную звезду,

на которой уже было выставлена метка по перекрытию клапанов. ВМТ на блоке индикатором не проверял, по причине отсутствия оного

Снятие головки блока цилиндров – порядок работ

Перед обслуживанием убедитесь в надежности упоров крышки капота, поставьте машину на ручной тормоз и заблокируйте колеса башмаками.

• отсоедините аккумулятор, и сбросьте давление в топливной рампе;
• открутите крышку расширительного бачка радиатора и слейте антифриз;
• аккуратно открутите болты крепления дроссельного блока, предварительно отсоединив тросик газа. Блок демонтируем в сборе, если он не нуждается в обслуживании. Если прокладка целая – менять ее не обязательно.

• демонтируем патрубки, соединяющие рубашку охлаждения ГБЦ и радиатора. Предварительно ослабляем хомуты;
• размыкаем разъемы управляющих шлейфов форсунок. От температуры, фиксаторы могут отломаться – поэтому нельзя прикладывать большое усилие;
• отсоединяем разъемы от температурных датчиков на ГБЦ;
• сдергиваем со свечей колпачки высоковольтной проводки, попутно проверяем состояние изоляции;
• отсоединяем топливопроводы подающего и обратного контура. Перед началом работ приготовьтесь к улавливанию остатков топлива;
• отделяем приемную трубу выпускного коллектора. При необходимости прокладка меняется на новую.

• демонтируем термозащитные экраны;
• ослабляем натяжители цепи ГРМ, фиксируем саму цепь на шестерне с помощью проволоки;
• выкручиваем болты крепления, демонтируем распредвал.

• снимаем рычаги, толкающие клапана;
• отворачиваем болты крепления ГБЦ. Их расположение на двигателях 21213 и 21214 аналогично;
• аккуратно снимаем блок цилиндров, начиная с передней части. Прокладка остается на нижнем блоке;
• укладываем блок на ровную поверхность, демонтируем фланцы системы охлаждения. Если прокладка разрушена – меняем.

Профилактические работы и улучшение характеристик двигателя в автомобиле «Нива»

К техническому обслуживанию относится замена прокладки ГБЦ, очистка масляных каналов, притирка клапанов. Одновременно осматривается распредвал, на предмет задиров и прочего износа. Выбор производителя запасных частей – личное дело владельца. Однако, такая важная часть, как прокладка – в зависимости от производителя имеет различное качество исполнения.

При сравнении трех вариантов, самой некачественной оказалась фирменная запчасть, нет претензий к испанскому образцу (он самый дорогой), и золотая середина – Егорьевский расходник.

Последовательность указана на рисунке.

Также важен и момент затяжки ГБЦ

Установку блока производят в несколько приемов, соблюдая последовательность:

1. Все болты кроме 11, соблюдая порядок, затягиваются с моментом 20 Н/м.
2. Затем, повторяя последовательность, затягиваем эти же болты уже с моментом 69-85 Н/м.
3. Болт 11 закручиваем за один проход, с моментом 32-39 Н/м
4. Меняем динамометрический ключ на обычную рукоять, и доворачиваем все болты на 90°.

Расточка ГБЦ относится к механическому тюнингу

При наличии инструмента, работы выполняются самостоятельно.

• производим расточку впускных и выпускных фланцев до диаметра 34 мм;
• затем с помощью герметика или пластилина совмещаем фланцы с входными отверстиями, и производим разметку расточки на ГБЦ;
• той же самой фрезой протачиваем отверстия впускных и выпускных каналов;
• После чего остается подобрать и доработать под новый диаметр клапана.

Проведя подобные работы, вы увеличиваете мощность внедорожника «Нива», и крутящий момент на низких оборотах. Это поможет уверенно ехать «внатяг».

Ремонт и замена распредвала ВАЗ 2121

Ремонт и обслуживание генератора ВАЗ 2121

Замена радиатора на Ниве 2121

Замена прокладки ГБЦ на автомобиле Нива Шевроле

1. Снимаем проводок аккумулятора и сливаем антифриз.
2. Карбюратор освобождаем от тросиков, шлангов.
3. Демонтрируем контроллер с проводами напряжения.
4. От коллектора аккуратно снимаем экран стартера и трубки печки.
5. Снимаем датчик температуры антифриза.
6. Убираем шланг тормозного усилителя.
7. Снимаем шланги от системы охлаждения и печки.
8. Отсоединяем распредвал и клапанные рычажки.

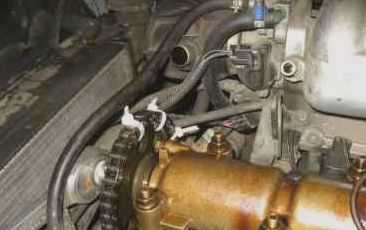

9. Демонтируем цепь и закрепляем ее.

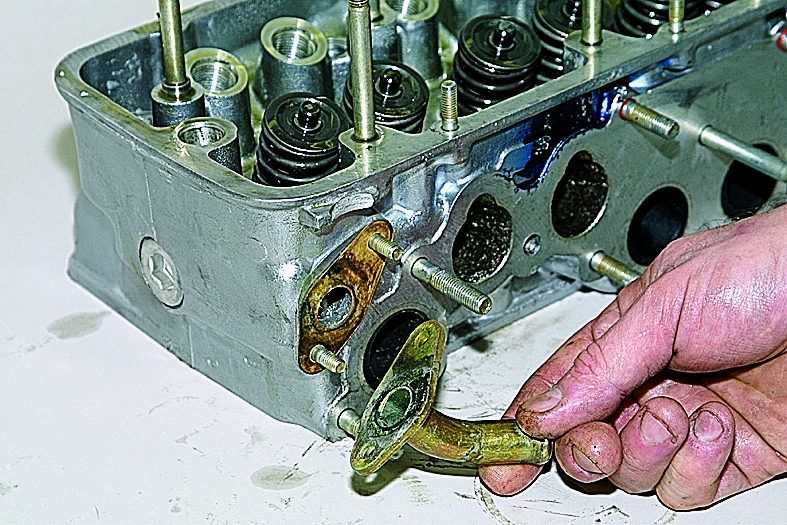

10. Откручиваем крепеж и снимаем головку блока цилиндров с трубой, карбюратором и коллектором.

По отзывам владельцев Шевроле Нива, нужно обратить внимание на такие тонкости:

• следует покупать именно металлический уплотнитель, как более прочный и качественный;
• если не откручивается крепеж головки, его нужно обстучать молотком – так вы минимально повредите поверхности и ключ не будет прокручиваться .

Как видите, замена прокладки дело нелегкое, его можно делать самостоятельно, только если вы хорошо владеете общими техническими знаниями, обладаете умениями и навыками. Помните, это все-таки двигатель, главная часть машины. Прежде чем вы этим займетесь, хорошо изучите схему двигателя, особенности вашей машины, делайте все не спеша, желательно с утра на свежую голову, потому что замена прокладки – вещь посильная, но требующая внимательности, скрупулезности и аккуратности.
