Предохранители и реле лада калина

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Замена предохранителей

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше — для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.

При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока. Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем — есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.

Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора. Предохранители являются долгослужащими элементами автомобиля

Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.

Дополнительный монтажный блок Лада Калина

Блок реле системы управления расположен под консолью панели приборов, рядом с контроллером. Чтобы его достать следует снять правую накладку консоли панели приборов (возле левой ноги пассажира), а затем:

1. Отвернуть гайку крепления блока реле, используя торцевой ключ.
2. Потянуть за планку.
3. Вывести блок реле системы из под консоли.

Блок реле системы управления:

1. реле электровентилятора системы охлаждения;
2. реле электробензонасоса;
3. предохранитель (50 А) электровентилятора системы охлаждения;
4. главное реле

Внимание:

Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности. Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Где стоит предохранитель на бензонасос на калине

Где находится предохранитель бензонасоса на нива шевроле: где же он стоит?

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

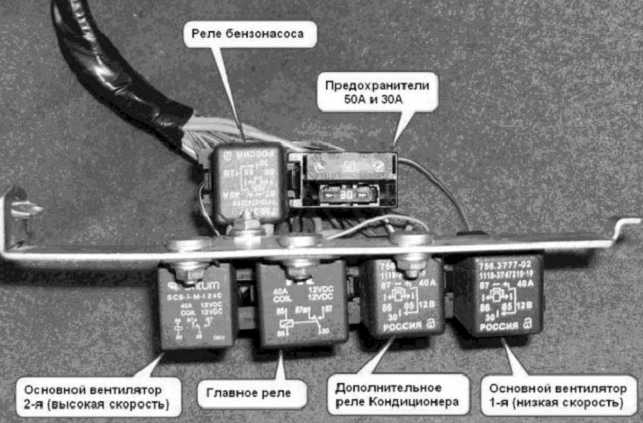

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

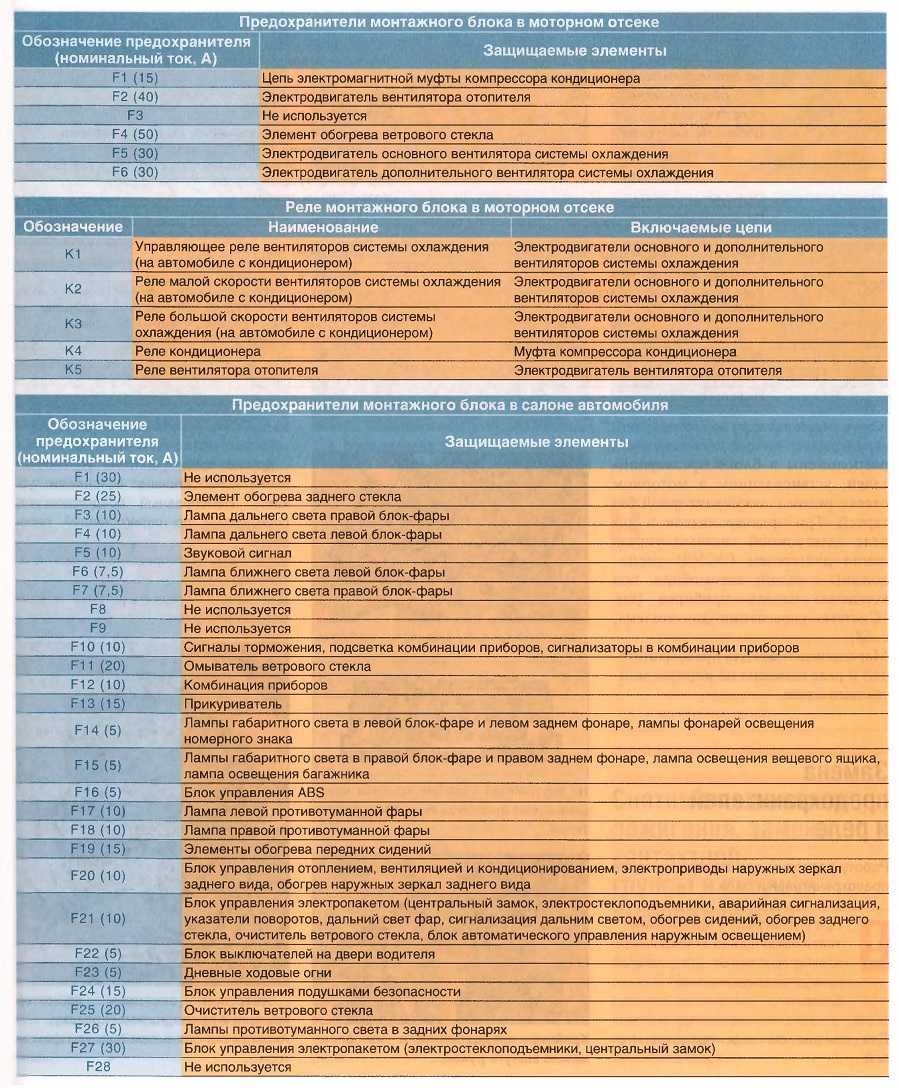

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Предохранители и реле топливного насоса и вентилятора охлаждения располагаются в дополнительном блоке. Лада Калина оборудована двумя такими системами, каждая из которых необходима для оптимального функционирования определенных приборов в автомобиле.

А если полностью отказался работать вентилятор?

Для определения причины такой неисправности, сначала необходимо проверить состояние предохранителя, стоящего в электрической цепи. Его можно найти на боковой консоли, около пассажирского кресла. Он спрятан под крышкой дефлекторов. Открутив саморез, крышка легко снимется, и предохранитель будет доступен для изучения.

Чтобы извлечь весь предохранительный блок и подключенные реле, необходимо освободить крепление. Без гаечных ключей здесь не обойтись. Снимать блок нужно аккуратно без спешки, так как можно повредить провода, которые к нему подключены. Только единственный предохранитель блока отвечает за работу вентилятора.

При целостности предохранителя необходимо проверить работу реле, которое питает электродвигатель вентилятора. Таких реле установлено два. Левое включает низкую скорость вентилятора. А расположенное справа отвечает за высокую скорость его работы.

Другой неисправностью, которая относится к реле вентилятора охлаждения, является непрерывность работы вентилятора охлаждения, когда зажигание выключено. Это может привести к разряду аккумуляторной батареи. «Калина» потом просто не заведется. Основной причиной является залипание контактов. На блок попадает антифриз, протекающий из радиатора, установленного над печкой.

Когда реле и предохранители работают исправно, необходимо проверить работу датчика температуры. Именно он приказывает вентилятору начать работать. Этот датчик располагается с правой стороны бачка радиатора.

Чтобы проверить его работоспособность, нужно удалить штекерный разъем, взять перемычку, с ее помощью замкнуть между собой клеммы разъема. Включение вентилятора говорит о том, что датчик находится в исправном состоянии. Если вентилятор никак не реагирует, то прежде чем менять датчик, необходимо проверить работоспособность электродвигателя вентилятора. Для этого клеммы электродвигателя нужно подсоединить к контактам АКБ. Двигатель должен заработать. В случае отказа, придется устанавливать новый электромотор.

Предохранители и реле в Ладе Калина, электрические схемы

Предохранители и реле в Ладе Калина, электрические схемы

Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.

Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.

Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.

Блок реле и предохранителей

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники. Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы. Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.

Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач. Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники. Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.

Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора. Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация.

Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5. Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла. Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6. Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.

Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6. Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.

F5 (25 А) — печка, электроусилитель руля, стеклоомыватель. Если этот предохранитель, и реле К4 целые и не работает печка, возможно дело в её электродвигателе (щётках) или кнопке включения, а также её контактах. Если не работает электроусилитель руля, данный предохранитель и предохранитель F31 целые, то лучше обратиться в мастерскую, потому что самостоятельно найти и устранить эту неисправность будет сложно.

Замена датчика включения вентилятора на ваз 2101-ваз 2107

Добро пожаловать! Датчик включения вентилятора — далеко не последний датчик в автомобиле, потому что благодаря нему осуществляется включение вентилятора радиатора когда температура двигателя достигает определённой отметки, но не на всех автомобилях так, вот к примеру если брать самые первые ВАЗ 2101 то на них вообще данного датчика не было, позже он конечно же появился но уже ближе к снятию данного автомобиля с конвейера, но зато эти автомобили практически никогда и не грелись, так как вентилятор у них крутился постоянно, но если система охлаждения у автомобиля полностью исправна то и машины с датчиком благодаря которому включается вентилятор тоже не будет греться, да и прогреваться она будет намного быстрее потому что вентилятор не крутиться и даёт двигателю очень быстро нагреться.

Новая Лада: Прицениваемся к седанам Lada Vesta, Kia Rio и Volkswagen Polo. Тест-драйв lada vesta,kia rio,volkswagen polo — ДРАЙВ

Примечание! Чтобы произвести замену этого датчика, возьмите с собой набор с инструментами: В этом наборе у вас обязательно должен лежать гаечный ключ на «30», с его то помощью вы и будете выворачивать датчик, кроме него ещё ёмкостью запаситесь не малой (Тазик литров на 10 отлично подойдёт), но хотя если сделать всё быстро то и никакая ёмкость вам не понадобиться, в общём чуть позже (По мере прочтения статьи) мы вам объясним зачем нужен тазик и как поступить если вы не хотите пачкать его!

Где находится датчик включения вентилятора? Начнём с того что его нужно искать в подкапотном пространстве автомобиля, открыв капот сразу же ищите радиатор (Он синей стрелкой указан на большом фото), в данный радиатор датчик то и будет вкручен (Датчик красными стрелками указан), но только как вы видите на фото ниже, провода от датчика отсоединены, соответственно у вас они будут подсоединены и вы увидите немного другую картину, кроме этого как вы видите все радиаторы имеют абсолютно разную форму и у кого то отверстия под датчик находиться в левой нижней части (см. большое фото), а у кого то в правой нижней части (см. маленькое фото), если у вас в правой то датчик чуть выше нижнего патрубка будет находиться который синей стрелкой указан, но на алюминиевом радиаторе данный датчик располагается вообще в самом низу под патрубком а не над ним, поэтому ищите он по сути всегда одну форму имеет, а его форму вы прекрасно видите на фотографиях ниже.

Когда нужно менять датчик включения вентилятора? Его меняют при выходе из строя, а именно если он вентилятор радиатора перестал включать, вы это сразу поймёте если ваш автомобиль будет греться до высокой температуры а вентилятор всё не будет и не будет включаться, хотя в данном случае так же электродвигатель вентилятора может быть виноват, но всё это (Исправность датчика имеет ввиду и электродвигателя вентилятора) легко проверить, просто возьмитесь руками в таком случае за оба проводка которые к датчику подсоединяются (Это клеммы по сути, фото ниже смотрите) и отсоедините их, а когда они вынуться перемкните их между собой и держите, это лучше в перчатках делать и браться за клеммы не советуем мы вам, просто за сами провода возьмитесь а кончики клемм перемкните, после этого сразу же вентилятор охлаждения должен будет заработать (В этом случае датчик нужно менять), а если же вентилятор не включиться, то либо с электродвигателем у вас проблема либо же с проводкой которая к датчику подсоединяется что то, но в основном вентилятор всегда включается и это говорит о том что датчик перестал работать, кстати если у вас в пробке сломается этот датчик, то можете смело отсоединять эти два проводка от него и перемотать их изо-лентой, чтобы они вместе совместились, после этого вентилятор у вас будет работать постоянно, вернее до того пока вы клеммы не разомкнёте

Примечание! Когда провода смыкать будете между собой, зажигание на автомобиле включить не забудьте и да кой что ещё, если вдруг при смыкании проводов у вас вентилятор не заработает, предохранитель который за электродвигатель отвечает проверьте, возможно он у вас сгорел и требует замены!

Тонкости ремонта омывателя стекла

Интенсивная эксплуатация системы приводит к износу и засорению важных составляющих. Процесс восстановления зависит от типа неисправности.

Как устранить основные дефекты своими руками:

1. Засорение жиклеров форсунок и фильтра. Для получения доступа к фильтрующему элементу сначала нужно снять бачок. Затем, изъяв фильтр, его тщательно очищают. Форсунки засоряются не только пылью, грязью, но и воском, иными составами, автомобильной косметикой. В этом случае ремонт омывателя лобового стекла предполагает удаление внешних загрязнений. Если засорения глубокие, используют булавку, иголку. В запущенных случаях в нижней зоне форсунки отсоединяют шланг и просовывают проволоку, двигаясь к соплу (допускается использование гитарных струн, зачищенных проводов).
2. Если имеются проблемы с герметичностью по причине нарушения целостности шлангов, их меняют.
3. Неисправности насоса часто возникают из-за засорения. Что делать в случае поломки насоса? Сначала его нужно демонтировать, осмотреть, очистить от загрязнений, следов ржавления (используют ластик). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали должного результата, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключают электропитание и провода. Изъяв бачок, нужно разъединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув заборник, легко получить доступ к неисправному узлу, поменять его.

Внимание:

Автовладельцы довольно часто сталкиваются с тем, что не работает моторчик стеклоомывателя ВАЗ. В поисках решения проблемы можно посетить форум, где обсуждаются похожие проблемы.

Для замены узла достаточно отключить питание, шланги подачи жидкости. Затем, используя плоскую отвертку, легко поддеть элемент, достать его и поменять.

Проверка насоса

Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.

Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.

Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.

Проверяем предохранитель омывателя лобового стекла

Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды)

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска»

Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer»

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».

При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.

Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.

Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.

Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).

Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:

Проверка трубок и форсунок

Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.

Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.

Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.

Видео — как можно почистить форсунки омывателя лобового стекла:

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Самым простым способом проверки является установка заведомого рабочего устройства. Также в списке общих способов проверки реле бензонасоса своими руками можно выделить такой, когда контрольная лампа подключается вместо реле. После включения зажигания лампочка должна загораться. Также во время диагностики можно поставить перемычку на выводы. Если после поворота ключа зажигания бензонасос начал работать, тогда это указывает на неисправность в устройстве управления топливным насосом.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу

Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Блок системы управления двигателем

Данный блок расположен в центральной консоли.

Предохранители отвечающие за работу двигателя, находятся сверху под защитной крышкой.

Фото — схема

Обозначение

p, blockquote 17,0,0,0,0 —>

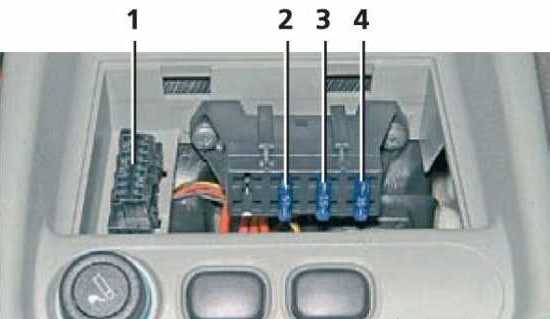

1. Диагностический разъем
2. 15А — Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
3. 15А — Топливный насос, предохранитель бензонасоса калины.
4. 15А — Цепи постоянного питания контроллера (ЭБУ)

Реле находятся в правой нижней части консоли, там же крепятся предохранители электровенти­лятора системы охлаждения.

По данному материалу мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь.

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

А если остались вопросы, пишите их в комментарии.

Источник

Где находится предохранитель электроусилителя руля на калине

Ну, вот беда пришла, откуда ее не ждали!Отказал ЭУР!Подключили к диагностике, и она показала такие ошибки как C1044 и C1011.Почитал в инете страшилки по этому поводу :

galantmotors.ru/view_article.php? >Как итог замена ЭУР — Что является не радостной перспективой.

Искал предохранитель на ЭУР и нашел такую интересную штукуЧто предохранитель F5 на 25 ампер отвечает за — Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла.

Начал проверять сопутствующие на данном предохранителе вещи и при включение печки на 3 скорость сгорел предохранитель, значит где-то коротит вся эта взаимосвязанная система, значит не все потеряно!

Поеду к электрику, что он скажет, уж больно не хочется новый ЭУР покупать. (((

PS Спидометр работает — проблема НЕ в датчике скорости!

На автомобилях «Лада Калина-2» и «Гранта» установлены похожие блоки предохранителей. Электрическая схема этих авто содержит так называемый ЦБКЭ. Центральный блок курсовой электроники отвечает за работу поворотников, стеклоподъёмников и некоторых других систем. А реле, включающее лампу поворотника, в электрической схеме отсутствует. Заметим, что на многих современных авто используется похожее решение.

Начальные сведения об электрической схеме

Основной блок предохранителей в Калине 2 размещён слева от рулевой колонки и закрыт пластиковой крышкой. С внутренней стороны есть этикетка, где напечатана схема расположения деталей.

Основной блок, расположенный слева от рулевой колонки

Заметим, что в «Люксе» используется один набор реле, тогда как в комплектациях «Норма/Стандарт» он – несколько другой. Реле «К5» отсутствует в обоих наборах, а деталь «K6» может отсутствовать в варианте исполнения «Стандарт». Наборы предохранителей, в свою очередь, могут содержать или не содержать элемент «F3» (предохранитель АКП).

Вынимать предохранители можно только специальными щипцами, которые Вы найдёте под крышкой основного блока.

Плавкие предохранители, перечень и описание

Электрическая схема автомобиля «Калина-2» в сумме может содержать до 38-ми плавких предохранителей. Блок, установленный под капотом, содержит 6 предохранителей, рассчитанных на значительную силу тока. Мы, в свою очередь, рассмотрим схему основного блока:

Все плавкие предохранители в электрической схеме Калины-2

1. F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
2. F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
3. F3, 15А: электропривод АКП, также питание ЭБУ АКП;
4. F4, 15А: питание узла подушек безопасности;
5. F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
6. F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
7. F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
8. F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
9. F9, 5А: все «габариты» справа;
10. F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
11. F11, 5А: задние «противотуманки»;
12. F12, 10А: лампа ближнего света, электрокорректор правой фары;
13. F13, 10А: лампа ближнего света, электрокорректор левой фары;
14. F14, 10А: лампа дальнего света справа;
15. F15, 10А: лампа дальнего света слева;
16. F16, 10А: «противотуманка» справа;
17. F17, 10А: «противотуманка» слева;
18. F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
19. F19, 7,5А: питание контроллера ABS;
20. F20, 15А: сигнал;
21. F21, 10А: двигатель топливного насоса;
22. F22, 15А: омыватели лобового и заднего стекла, дворник задний;
23. F23, 5А: питание диагностического разъема, а также приборной панели;
24. F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
25. F25, 7,5А: напряжение на датчике педали тормоза;
26. F26, 7,5А: приводы клапанов ABS;
27. F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
28. F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Элементы F27-F30 являются резервными. Не нужно искать отдельный предохранитель, отвечающий за питание магнитолы – его нет. Поэтому, можете сразу устанавливать новую магнитолу, не открывая крышку основного блока.

Основная причина перегорания предохранителя

Почему перегорает предохранитель бензонасоса, надо начинать разбирать начиная с электрической проводки. Именно проводка автомобиля часто становится причиной выхода из рабочего состояния плавкого элемента. Перегрузка проводки может привести к короткому замыканию определенного устройства, и в этом случае это бензонасос.

Причиной поломки связанной с проводкой может стать и постоянное наличие влаги в контакте с электрической цепью. Влага приводит к окислению контактов, что вызывает увеличение силы тока в цепи из-за растущего сопротивления окисленного контакта.

Каждый предохранитель рассчитан на определенную силу тока в цепи. На них маркируется величина силы тока. Ее для защитного элемента можно вычислить поделив 220 В на мощность устройства. Также не исключено, что где-то произошел пробой или перелом провода, и он пробивает на «массу».

Чтобы проверить систему электропроводки ее нужно «прозвонить» или исследовать с использованием мультиметра.

Бывает и такое, что предохранитель выглядит как новый, а проблемы с бензонасосом присутствуют. Это может быть связано с плохим контактом элемента защиты с клеммами или полное отсутствие контакта.
