Не работают поворотники или аварийка: причины, ремонт

Схемы подключения ДХО с функцией поворотника

Единой схемы, подходящей для всех моделей автомобилей, нет, так как конструкция их разная. Да и сами блоки тоже отличаются. Поэтому лучше всего посмотреть на форумах, где общаются владельцы конкретной модели, там скорее всего, отыщется немало вариантов подключения, причём испытанных на практике.

Например, можно использовать такие схемы:

подключение к прикуривателю, если питание на него подаётся при включении двигателя. Это обеспечит и одновременное включение ходовых огней. Это подходит, например, для Дастеров;
подключение к датчику скорости. Включение будет происходить при начале езды, а выключение при остановке;
подключение к датчику масла. Включение произойдет при запуске двигателя;
подключение к генератору.

Всё это распространённые схемы, которые собираются своими руками. Есть немало и других подобных. Они подойдут для тех, кто любит сам мастерить и паять разные приспособления.

Но как подключить ДХО с функцией поворотника из готового комплекта? Это самый простой вариант, с этим справится любой, кто умеет держать отвёртку, а у мастера это займет несколько минут. Блок управления подключается просто:

черный провод присоединяется к минусу аккумулятора, а красный – к плюсу;
оранжевый провод подключается к габаритам или ближнему свету. Он нужен для отключения огней, когда включается ближний свет или габариты. Этот провод не всегда есть в наличии.

Если лампочки ДХО и поворотник конструктивно расположены в одной лампе, у них всё равно есть разные контакты, которые подключаются по приложенной схеме.

Тюнинг ВАЗ 2108 → и так друзья сдесь не нашел такого. Кароче как сделать что бы поворотники горели вместе с габаритами а при включение сигнала поворота они моргали??

Vengr_Pudovkin
26 ноября 2011, 20:31

Sank_Lebedev
26 ноября 2011, 20:36
v

Danil_Alekseev
27 ноября 2011, 20:37
v

Gesser_Edc
27 ноября 2011, 20:45
v

Alekhandro_Serikov
28 ноября 2011, 20:47
v

Dimon_Polinkin
28 ноября 2011, 21:43
v

Vagon_Stepanov
28 ноября 2011, 21:45
v

Gesser_Edc
29 ноября 2011, 12:34
v

Ivanesko_Komin
29 ноября 2011, 13:36
v

Vagon_Noymann
29 ноября 2011, 13:46
v

Sank_Lebedev
29 ноября 2011, 23:05
v

Jei_Lukyanov
29 ноября 2011, 23:21
v

Sank_Lebedev
29 ноября 2011, 23:35
v

ахахахах насмешил мля.

сдесь чо собрались все законопослушные один. у меня киа кларус и че мне бампера лепить на не. че за бред то. свернуть ветку

Как работают поворотники

Лампочка поворотника не горит постоянно. Она включается с определенной периодичностью. Правильную работу задает специальный элемент, создающий привычное мигание желтого сигнала.

Кроме указателей поворота аналогичным образом функционирует аварийная сигнализация. В этом случае лампочки горят и по правому, и по левому борту с целью предупреждения о неисправности или другой проблеме, случившейся в дороге. Равномерные вспышки дает реле, встроенное в бортовую электрическую сеть. Первые элементы были механическими и работали за счет электромагнитных клапанов, перемещающих подвижный контакт с заданной частотой. Они к тому же обеспечивали щелкающий звук, по которому водитель мог, не глядя на приборную панель, контролировать – горит или не горит поворотник. Современные автомобили оснащены электронным реле, которое дешевле и долговечнее электромеханического, но здесь приходится дополнительно использовать динамик и генератор звука, чтобы создать нужный звуковой фон.

С неработающим поворотником невозможно получить диагностическую карту технического осмотра автомобиля. Инспектор ГИБДД вправе оштрафовать водителя за невыполнение пунктов ПДД, обязующих использовать внешние световые приборы при управлении автотранспортом.

Разберем подробнее техническое устройство механизмов указателей поворота. Несмотря на кажущееся многообразие, их можно разделить на два типа:

Родоначальники класса – электромагнитные реле.
Более продвинутый и частый вариант – электронные реле.

Электромагнитные реле встречаются на старых автомобилях, которые проектировались и выпускались еще в середине и второй половине прошлого столетия. Сегодня они доживают свой век на «Москвичах» и старых «Жигулях» либо на ретро-автомобилях. Подобные устройства представляют собой простейший механизм, состоящий из одного подвижного и двух неподвижных контактов.

Как работают поворотники

Родоначальники класса – электромагнитные реле.
Более продвинутый и частый вариант – электронные реле.

Горит лампочка поворотника: разбираемся в проблеме

Вопросы, рассмотренные в материале:

Зачем нужны указатели поворота
Как работают поворотники
Что делать, если постоянно горят лампочки поворотников
В чем, по мнению автовладельцев, может быть причина того, что постоянно горит лампочка поворотника

Борьба за безаварийность на дорогах ведется с момента появления «самобеглого» экипажа. Являясь средством повышенной опасности из-за своей массы и скорости, автомобиль постоянно совершенствуется и снабжается все новыми и новыми устройствами. Лампочка поворотника является обязательным элементом современной машины. Ее работа информирует водителей и пешеходов об изменении направления движения. Когда лампочка поворотника горит постоянно – вместо того, чтобы моргать – это уже проблема, которую нужно незамедлительно решать.

HELP! Горят одновременно все поворотники!

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь. Как стать трастовым.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

в последнее время я уже начал забывать для чего создавались подобные сообщества. у людей возникает все бОльшее желание бездумно лить воду. как там говорил великий Mr. Freeman о человеческих нуждах в наше время? “Жрать, ржать, срать, жрать, ржать, срать”! так по моему? И знаете, чем дальше, тем хуже. а ведь подобные форумы для того и создавались, чтобы спрашивать совета “знающих” либо “видевших”, дабы коллективно бороться с сотнями возникающих пакостей в нашем нелегком деле. Может быть, если бы было желание. или деньги. (а лучше если бы было все вместе) . может быть тогда я бы и поехал сразу в сервис, прождал бы час своей очереди, отдал бы за диагностику добрую пятихатку, нашли бы мне неисправность за 15 минут и было бы мне счастье! Но .

Спасибо mariNoc”у за подсказку в какую сторону копать!

Т.к. вы неавторизованы на сайте. Войти.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

Замена повторителей

Если на машине происходит смена поворотника на белый, то также требуется замена повторителей на ВАЗ 2114. Эта процедура много времени не занимает.

Пвторитель ваз 2114

Повторители почти полностью выполнены из пластмассы и очень хрупкие, поэтому при работе с ними не следует прикладывать больших усилий, чтобы не сломать деталь.

Сдвинуть корпус повторителя вместе с резиновой подкладкой на 0,5 см вперед.
Вывести заднюю часть детали из места крепления.
Вытащить повторитель полностью, разъединить электрический разъем и убрать резиновую прокладку, переставив ее на новый повторитель.
Подключить клеммы с проводами в разъем нового повторителя и установить его на машину.

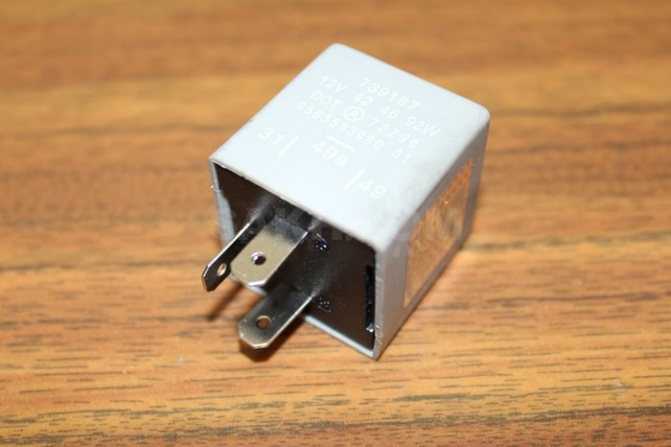

Реле поворотов ваз 2114 это установленный в монтажном блоке электронный элемент, который отвечает за формирование и функционирование прерывистого светового сигнала при обозначении правого или левого сигнала поворота. Кроме того, изделие обеспечивает периодическое и одновременное моргание поворотников в режиме аварийной сигнализации.

Большинство устройств снабжаются несколькими контактами, что дает возможность управления разнообразными электрическими цепями. Наибольшую популярность и распространение получили изделия электромагнитного типа.

Процесс установки

Прежде чем понять, как подключить поворотники к габаритам, учтите, что существует два главных цвета оптики габаритных огней:

желтый («американка») при таком же цвете поворотной оптики будет сливаться;
белый при желтом цвете поворота лучше выделиться на дороге.

Габаритные огни в поворотники на авто вставляются следующим образом:

в поворотной оптике на ВАЗ вырежьте отверстие, куда будет вставлен патрон. Допустимо использовать тип патрона w5w. Он будет вставлен в стандартную лампочку накаливания на 5 Вт или в светодиодную ленту;
патрон закрепите в оптике для поворота во избежание попадания влаги, грязи и для долговечного крепления;
для переноса освещения из фар в ВАЗ 2107 или 2109 переключите провода к только что вмонтированному патрону. При подсоединении дополнительных огней без переноса замкнуть контакт требуется в колодке, которая идет на блок-фару, параллельным образом.

Авто после такой доработки приобретает особый шарм Несмотря на кажущееся удобство для водителя, согласно КоАП, подобное изменение конфигурации ведет к заблуждению других водителей и даже становится причиной аварий.

Также учтите, что при установке спереди машины приборов освещения, оснащенных красными огнями или отражателями, а также приспособлений с несоответствующим законодательству режимом работы и цветом вам грозит штраф в таких размерах:

2500 рублей, если вы гражданское лицо;
15000—20000 рублей — должностное;
40000—50000 рублей — юридическое.

Штрафные санкции регулируются положением по допуску автомобилей к эксплуатации.

В последнее время автомобилисты прибегают к возможности обустроить габаритное освещение в поворотах посредством лампочек с двумя контактами. Но эта мера также может и помешать другим участникам дорожного движения. Таким образом, манипуляции с фарами, какими они бы ни были для вас полезными, могут посягнуть вашу безопасность. Поэтому не удивляйтесь возрастанию внимания к вашему авто со стороны сотрудников ГИБДД.

Признаки и причины неисправности поворотных и аварийных сигналов

Эти элементы системы освещения перестают работать из-за:

Сгорел блок предохранителей в салоне. Эта проблема возникает часто. Если автомобиль оснащен реле, регулирующим работу осветительных приборов, причину следует искать в нем. В зависимости от марки машины эта деталь может располагаться на разном расстоянии от предохранителей. Схема, прилагаемая к инструкции, помогает найти его.
Короткие замыкания в бортовой сети. Из-за этого не загораются поворотники, вместо этого срабатывает сигнализация. Система перестает реагировать на команды пользователя. Для обнаружения неисправности требуется мультиметр. Водитель должен разбираться в устройстве электрической схемы.
Выход из строя источника света. В этом случае замените перегоревшую лампочку.
Обрыв проводки. С этим сталкиваются владельцы устаревших моделей автомобилей ВАЗ. Если провода будут в местах, где есть движущиеся части, оплетка со временем перетрется. Нарушена целостность участка электрической цепи.
Неисправность управления поворотным светом или переключателя на рулевой колонке. В этом случае требуется полная диагностика кнопок управления.

Определить наличие неисправностей в оптической системе машины помогают следующие признаки:

Поворотники горят постоянно. Симптом появляется при выходе из строя реле, в частности его электромагнитной составляющей. Он часто застревает в одном положении, поэтому не может вернуться в исходное положение.
Изменена частота мигания поворотников. Источником этой неисправности является не только реле, но и неподходящий тип лампочки. При покупке новых светотехнических изделий учитывается стоимость, заявленная производителем автомобиля.
Оптическая система не работает. Не горят не только лампочки, но и датчики на центральной консоли. Щелчки, возникающие при включенных указателях, не наблюдаются. Причин таких неудач много.

Как проезжать круговое движение и разворот

При заезде на круг нужно включить левый поворот, а при выезде правый. При этом помните, что заезжать можно с любой полосы, а выезжать только с крайней правой.

Как разворачиваться

В ситуаций с разворотом поворот нужно включать в сторону поворота. При этом разворачиваться можно на перекрестках, но нельзя этого делать на трамвайных и автобусных остановках. Также нельзя разворачиваться где это запрещено знаками. При развороте на перекрестке нужно выехать на сам перекресток и выполнить разворот.

Правильный манёвр с поворотниками

Прежде всего, сигнал поворота необходимо подавать за 50-100 метров до предполагаемого места маневрирования. Исключение составляют случаи, когда водитель перестраивается в соседнюю полосу — при подобном изменении траектории использование сигнала должно осуществляться непосредственно перед началом действия.

Если во время совершения манёвра, сигнальный указатель автоматически выключается, необходимо продублировать это действие. Только тогда, когда траектория автомобиля становится неизменной, и все перестроения позади, можно выключить поворотник.

Несмотря на то, что эти действия — предупредительный сигнал для окружающих, независимо от того, если ли вблизи пешеходы или другие участники движения, сигнал должен подаваться обязательно. Выработка автоматизированного действия поможет избежать возможной последующей дезориентации.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Что касается диагностики, то она выполняется в несколько этапов:

В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

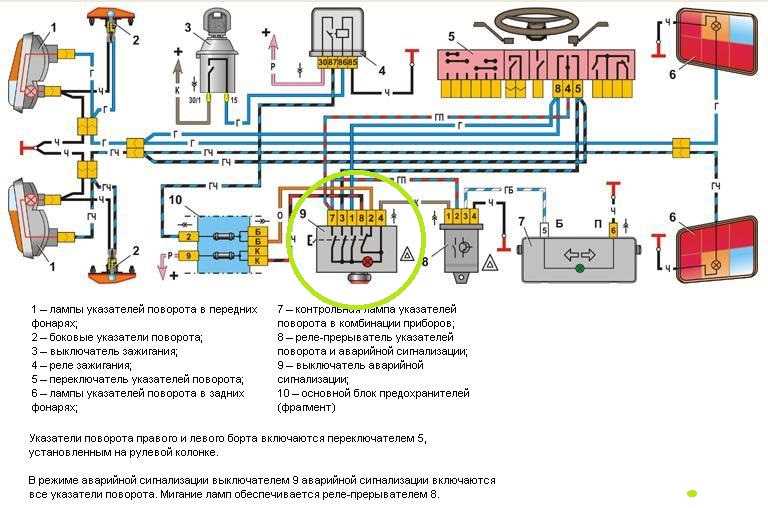

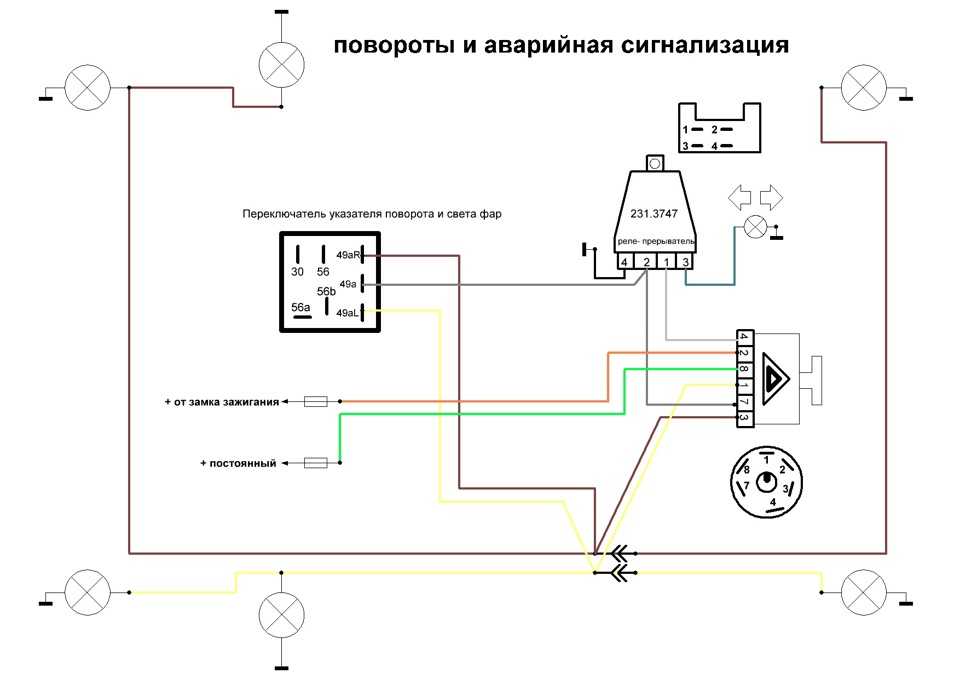

Фотогалерея «Схемы авариек и поворотников для ВАЗ 2110 и 2109»

Доработка схемы реле

Количество последовательно устанавливаемых светодиодов можно определить опытным путём, но на практике достаточно 5 штук: такой нагрузки вполне достаточно для срабатывания цепи. Цепь на плате при этом размыкается, что позволяет ему работать как с обычными, так и со светодиодными лампами. Однако в том случае устройство не сможет сигнализировать о том, что лампочка указателя поворотов перегорела.

Алгоритм доработки рассматривается на примере реле, которое работает с использованием контроллера U643B производства китайской компании Atmel. Такие контроллеры часто применяются в схемах электронного оборудования современных легковых автомобилей.

Одна из функций такого контроллера заключается в том, чтобы предупреждать о неисправности лампочек указателя поворотов. Критерием неисправности служит критичное уменьшение тока в цепи, вследствие этого частота мигания резко возрастает.

Схема электронного реле поворотов для светодиодов

Рабочее значение тока светодиода устанавливается на выводе схемы контроллера «Lamp failure detection». Нюанс в том, что КПД светодиодных ламп значительно больше, чем обычных. Неудобство заключается в том, что потребляемый ток снижается, а повышенное мерцание светодиодов воспринимается контроллером как неисправность реле поворотов.

Для того, чтобы избавиться от такого недостатка, просто следует заменить резистор R3 схемы на более мощный. Это приведёт к росту общей нагрузки, и соответственному увеличению силы тока — до значений, при котором мигания поворотников уже не будет.

Альтернативное решение для некоторых автолюбителей состоит в том, что в схеме вырезается тот участок цепи, который отвечает за измерение силы тока. Однако в том действии проявляется и серьёзная проблема.

Поскольку контроллер U643B работает с уже выставленными производителем своими начальными параметрами, то при таком «тюнинге» указателя поворота можно случайно изменить так называемый Device Code – код идентификации контроллера внешними устройствами. Перепрошить его невозможно. Кроме того, вырезав один из контактов в схеме реле поворотов, можно получить частое мигание поворотников, что не всегда удовлетворяет пользователя авто.

Обратное восстановление, скорее всего, ничего не даст, поскольку контроллер реле уже «запомнил» свои новые параметры и изменил Device Code.

Зачем нужны указатели поворота

Указатели поворота – обязательный атрибут современного автомобиля. Они, как правило, расположены спереди, сзади и сбоку. В некоторых случаях поворотники«перебираются» на крыло или на зеркала заднего вида. Дополнительные лампочки ставятся, если видимость основных сигналов ограничена, например, оборудованием у спецтехники или прицепом в составе автопоезда. Исправность сигналов поворота обеспечивает взаимопонимание водителей на дороге.

Сейчас автолюбитель может в любой момент проверить, горит лампочка поворотника или нет. Но так было не всегда. Подобные устройства впервые появились на автомобилях несколько десятилетий назад. Сначала они представляли собой сложные механические изделия, а их включение сопровождалось громким треском и частыми поломками. Первые экземпляры устанавливались по желанию водителя, поэтому их покупали отдельно. Впереди планеты всей по безопасности дорожного движения всегда была шведская фирма «Вольво». Она предлагала различные устройства для своих автомобилей, призванные сигнализировать о намерениях водителя во время движения с помощью выкидывающихся флажков и прочих движущихся элементов.

Когда на автомобиле горит лампочка поворотника, окружающие понимают, что водитель собирается совершить маневр. Правила дорожного движения предписывают использовать поворотник для обозначения намерения выполнить поворот, разворот или другое действие, связанное с изменением положения автомобиля на проезжей части. Поворотник загорается после простого нажатия на рычажок.

В случае поломки лампочки поворотника необходимо подавать сигнал вытянутой в сторону рукой. Также этот прием используют велосипедисты и водители гужевых повозок.

Лампочки поворотника должны быть исправны не только для безопасности движения, но и в целях экономии содержимого вашего кошелька, так как своевременное использование световой сигнализации автомобиля регламентируется правилами дорожного движения. За нарушение предусмотрено наказание в виде предупреждения или денежного штрафа.

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Почему не работают поворотники

Без поворотников в автомобиле в настоящее время невозможна безаварийная езда. Они позволяют иметь представление участникам движения о предстоящих маневрах автомобилей.

Для начала, необходимо объяснить, что считается нормальной работой данных оптических элементов: -после запуска двигателя поворотники функционируют в нормальном режиме; -оптика не дает сбой при переключении рычага в разные положения; -частота мигания — 60 раз в минуту.

Любой сбой из перечисленных параметров считается ненормальным. Почему возникают такие неполадки? Рассмотрим данный вопрос подробнее.

Основные причины. Схема поворотной системы может иметь несколько вариантов исполнения. При этом список причин существенно не меняется и включает в себя:

-поломка реле; -перегорание проводки; -выход из строя ламп и предохранителей; -неисправность указателей на приборной панели; -сбой в работе бортового компьютера (актуально только для дорогих иномарок); -поломка переключателя.

Причин достаточно много. Каждая техническая неисправность имеет свою особенность. Благодаря этому можно быстро найти поломанный элемент и начать ее ремонт.

Пути решения технических неисправностей.

Поворотники постоянно горят. Эту проблему можно исправить пошевелив в разные стороны реле. Если проблема не решилась, то необходимо его заменить. Поротник продолжает гореть? Следующий этап — замена предохранителя. Возможно, один из них отличается и не подходит по сопротивлению.

Функционирует только одна сторона. В этом случае, проблема кроется не в реле, так как не горели бы обе стороны. Поэтому необходимо заменить лампочку, которая должна соответствовать по размеру и мощности. Далее, переходим к осмотру плафона. Если имеются следы окисления, то проблема кроется в проводке. Стоит проверить место соединения провода и плафона.

Оба поворотника не работают. Проблема может крыться в неисправном реле, перегоревшем предохранителе или поврежденном рычаге переключения. В последнем случае, лучше не мучаться с его ремонтом и установить новый. Причина может также быть в бортовом компьютере, однако узнать это можно только после его диагностики. Низкая или высокая частота мигания. Здесь причины две — перегоревшая лампа или неисправная проводка. При возникновении посторонних звуков при включении поворотов, следует проверить контакты или заменить рычаг переключателя.

Что делать во время движения если не горят поворотники? В правилах указывается, что делать в данной ситуации и как взаимодействовать с другими участниками движения. При повороте налево необходимо показать поворот высунутой в окно рукой. Торможение указывается поднятой вверх рукой. Если необходимо повернуть направо, то рука сгибается под прямым углом.

Движение без поворотников запрещено, однако если все жесты выполняются верно, сотрудник ГИБДД не имеет права выписывать штраф.

Итог. Передвигаться на автомобиле с неисправными поворотниками запрещено, но если такая ситуация возникла в дороге, следует попытаться устранить ее. Если это невозможно сделать своими силами, рекомендуется передвигаться по автодороге с применением жестов, чтобы избежать ДТП.

Вместе весело шагать. Тест-драйв кроссовера DFM 580

Смотреть все фото новости >>

Вывод

Реле поворотов — небольшой, но крайне важный компонент системы светового оповещения авто. Оно позволяет водителю быть более предсказуемым для других участников движения, что, разумеется, наилучшим образом сказывается на безопасности движения и в некоторой мере на комфорте. При выходе реле из строя проблему игнорировать ни в коем случае нельзя. К счастью, реле не относится к дорогим компонентам световых систем, так что автолюбитель может практически без ущерба для бюджета взять сразу два устройства — второе будет лежать в багажнике, гараже или дома про запас. Именно так мы и советуем поступать.

Почему не работают поворотники и что делать?

Схемы подключения ДХО с функцией поворотника

Тюнинг ВАЗ 2108 → и так друзья сдесь не нашел такого. Кароче как сделать что бы поворотники горели вместе с габаритами а при включение сигнала поворота они моргали??

Как работают поворотники

Рекомендуем

Как работают поворотники

Рекомендуем

Горит лампочка поворотника: разбираемся в проблеме

HELP! Горят одновременно все поворотники!

Блок предохранителей и реле

Замена повторителей

Процесс установки

Признаки и причины неисправности поворотных и аварийных сигналов

Как проезжать круговое движение и разворот

Как разворачиваться

Правильный манёвр с поворотниками

Самостоятельная диагностика световых приборов автомобиля

Фотогалерея «Схемы авариек и поворотников для ВАЗ 2110 и 2109»

Доработка схемы реле

Зачем нужны указатели поворота

Нюансы включения ходовых огней

Почему не работают поворотники

Вывод
