Как проверить конденсатор мультиметром: правила и особенности выполнения измерений

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

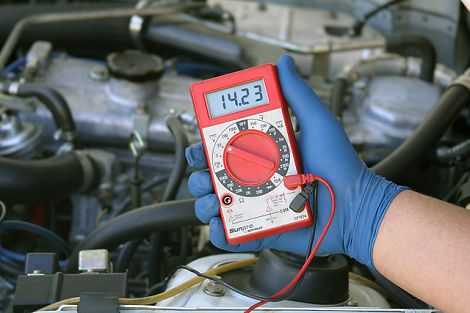

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

Описание процедуры проверки работоспособности регулятора напряжения

В том случае, если все-таки установлена неисправность в указанном реле, то в руководстве по техническому обслуживанию автомобиля совершенно четко описана процедура выявления поломки. Сразу стоит заметить, что главное преимущество модели 2109 — это инжектор для подачи топлива. Это значительно улучшает характеристики машины. А инжектор напрямую связан с компьютером, который осуществляет беспрестанный контроль за качеством работы и состоянием самого инжектора. В том случае, если выходит из строя эта составляющая, то выходит из строя и инжектор.

Рассматриваемая поломка сопровождается такими неполадками, как:

• увеличение расхода топлива при одновременном снижении силы тяги автомобиля;
• тусклый свет лампочек габаритных огней, поворотников и панели приборов в салоне.

Если появились эти поломки, то необходимо заменить реле регулятор тока генератора. Опишем правильную процедуру проверки регулятора напряжения генератора ВАЗ 2109. Если у вас модель автомобиля с установленной описываемой деталью, то:

• нужно взять вольтметр;
• завести двигатель автомобиля и установить число оборотов на 1500-2000 в минуту;
• включить ближний свет фар;
• провести замер напряжения на клеммах АКБ.

При этом нормальным считается результат проведенного замера в диапазоне 13,5-14,2 Вольт. При отклонении показателя в ту или иную сторону можно с уверенностью говорить о неисправности регулятора напряжения ВАЗ 2109. Регулятор напряжения генератора не ремонтируется, и его нужно просто заменить.

Но есть и еще один важный момент, который нужно напомнить. Нужно убедиться, что неисправность электрической системы кроется именно в том, что вышло из строя реле регулятор, но никак не контрольная лампа приборной панели. Это связно с тем, что электропитание на обмотку возбуждения генератора подается именно с нее и, в случае если лампа сгорает, питание на обмотку уже не подается, и генератор не будет работать.

Такая же диагностика возможна и для машины ВАЗ 2108.

Диагностика работоспособности регулятора напряжения на снятом генераторе

Современная промышленность выпускает регуляторы напряжения в одном корпусе с щетками. Это делает конструкцию более компактной и одновременно более надежной.

Для проведения процедуры диагностики необходимо на выводы массы подключить питание от внешнего источника питания. Этим источником могут служить даже пара полуторавольтовых батареек. Дополнительно в цепи подключается маломощная лампа, мощностью не более 3 Ватт. Все звенья цепи соединяются проводами.

Если лампа не горит, либо горит при подаче любого питания, то это свидетельствует о неисправности реле генератора ВАЗ 2109. В случае если лампа совсем не горит, то имеется обрыв в проводах щеток генератора. И в том и в другом случае требуется замена поврежденного узла цепи.

Отметим, что подобная процедура диагностики неисправности реле напряжения ВАЗ 2109 используется и на некоторых других моделях ВАЗ. К примеру, сходная процедура и для ВАЗ 2108.

Переходим ко второму этапу

Проверка диодного моста.

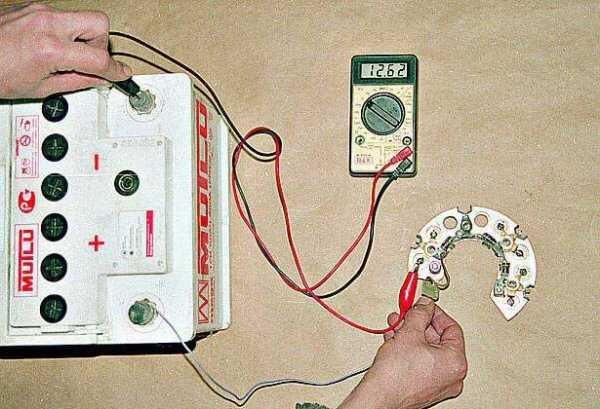

Переключаем омметр в режим, при котором проверяются диоды. Подсоединяем положительный контакт омметра к центральной (общей) шине диодов. Отрицательную клемму подключаем к выводу диода, который вы проверяете. Если сопротивление бесконечно или стремится к бесконечности, то диод исправен, если прибор показывает другие параметры, то диод вышел из строя.

Следующим шагом будет замена положений клемм омметра местами. Показатели сопротивления должны быть близки к нулю, но не ноль.

Так необходимо проверить каждый диод, что бы получить точный результат проверки диодного моста.

Теперь необходимо проверить, не пробивает ли диод на массу автомобиля. Для этого положительную клемму омметра подключаем к пластине, в которой находятся диоды, а отрицательную клемму, как и предыдущем случае, к выводу диода.

Если сопротивление стремится к нулю, то диод не исправен, а если к бесконечности, то исправен.

Хочется добавить, что если вы выявили хоть один неисправный диод, то проведите замену всего диодного моста, так будет надежней.

Следующий этап проверки генератора автомобиля.

Диагностика полярных конденсаторов

Конденсаторы полярного типа (электролитические) проверяются примерно таким же образом, за исключением того, что порог измерения должен быть более 100кОм.

Перед диагностикой необходимо разрядить радиодеталь, для этого достаточно соединить выводы. Высоковольтный конденсатор желательно «закорачивать» через нагрузку, ею может служить сопротивление или обычная лампочка накаливания.

Разрядка отверткой

Не убрав заряд, есть высокая вероятность испортить мультиметр, помимо этого, дотронувшись до выводов открытым участком тела, вы разрядите конденсатор через себя, а это довольно неприятное ощущение.

Собственно, наличия искр при разрядке достаточно для того чтобы показать, что устройство исправно.

Для проверки мультиметром конденсатора подсоединяем щупы (при этом необходимо соблюдать полярность), в результате этого электрический ток, поступающий с прибора, будет накапливаться в тестируемой детали. Во время этого процесса мультиметр начнет показывать увеличение сопротивления, что говорит об ее исправности.

Заметим, что более наглядно это выглядит на аналоговых измерительных приборах, в частности, на стрелочных омметрах. Скорость, с которой отклоняется стрелка, позволяет судить о емкости, чем длительней этот процесс, тем она больше.

Метод проверки в режиме омметра относится к косвенным, для получения точной оценки потребуется воспользоваться цифровым мультиметром, который позволяет измерять емкость, например, модель DT890B+.

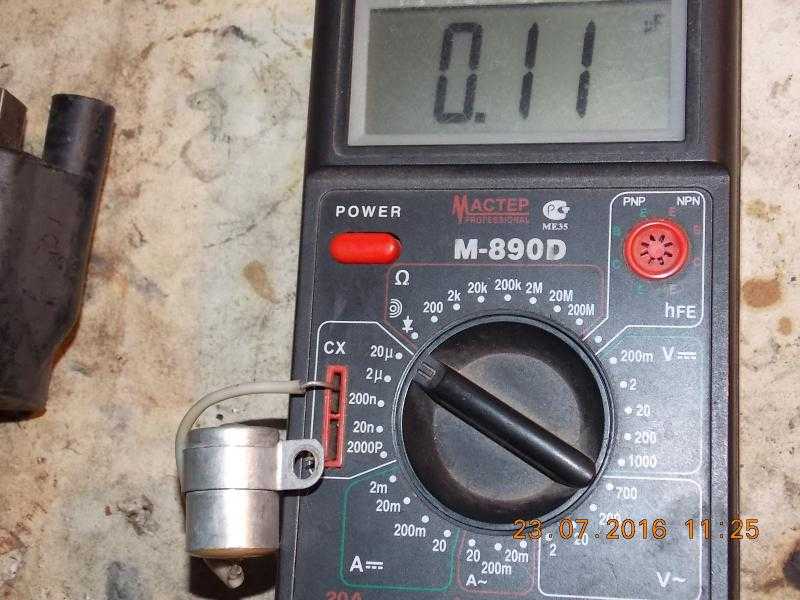

Мультиметр для измерения емкости

Как произвести диагностику в домашних условиях?

Необходимость диагностики конденсатора, как правило, возникает в тех случаях, когда проявляется повышенное искрение в трамблере. Есть несколько вариантов для проверки работы устройства. Для первого вам потребуется специальный прибор — амперметр.

Его можно приобрести в магазине или взять в аренду у электрика:

1. Подключите амперметр к контактам устройства, зажигание при этом должно быть включено.
2. Рукой замыкайте контакты на трамблере и наблюдайте за показаниями, которые выдает прибор. Конденсатор можно считать неисправным в том случае, если стрелка амперметра будет приближена к нулю. В этом случае вам потребуется демонтировать механизм и произвести его замену на рабочий.

При отсутствии амперметра вы можете осуществить тестирование механизма еще одним способом. Для этого вам потребуется переносная автомобильная лампа.

Процесс проверки своими руками

1. Для начала следует отсоединить от трамблера провода, которые идут от конденсатора и катушки зажигания вашего транспортного средства. Затем к ним подключается подготовленная ранее переносная лампа.
2. Следите на лампой, она не должна загораться. В том случае, если в тот момент, как вы провернете ключ зажигания, лампочка загорится, это будет говорить о том, что диагностируемое вами устройство является не рабочим.

Но кроме этого механизма, в транспортном средстве есть еще один конденсатор, установленный непосредственно в системе зажигания. Данный прибор предназначен для снижения помех в радиодиапазоне, а расположен он в генераторе. То есть для его демонтажа вам потребуется снять и разобрать генератор. Это касается старых отечественных автомобилей, в современным машинах такого нет. Его предназначение заключается в снижении шума и на работу транспортного средства в целом он никак не влияет.

Как видите, процедура проверки не особо сложная, но требует определенного подхода и некоторых знаний в электрике. Чтобы процесс не занял много времени, а результат был наиболее точным, рекомендуем посмотреть видео Если же вы сомневаетесь в своих силах, то желательно обратиться к специалистам.

Особенности проверки конденсаторов разных типов

Существует множество типов радиодеталей, которые отличаются материалом диэлектрика, пластин, видом электролита, поэтому они имеют разные способы диагностики рабочего состояния.

Для проверки годности керамического конденсатора задают наибольший предел измерения омметра. Признаком исправности будет измеренное сопротивление не менее 2 МОм. При других значениях деталь меняют.

Для испытания танталового конденсатора выбирают наибольший предел измерения в омах. При сопротивлении равном 0 его меняют. Перед проверкой электролитического конденсатора большой ёмкости и высокого напряжения необходима максимальная разрядка. Остаточное напряжение испортит прибор.

SMD конденсаторы неполярные, поэтому их проверяют как керамические, определяя годность в режиме омметра.

У плёночного конденсатора с коротким замыканием показание будет равно 0. При внутреннем обрыве аналоговый мультиметр покажет бесконечность, цифровой – 1.

Проверка без выпаивания

Исследовать радиодеталь не выпаивая, нельзя, показание будет неверным от влияния других элементов схемы.Вносит погрешность в измерение соседство трансформаторов, индуктивности, предохранителей. Параллельное или последовательное соединение их будет увеличивать или уменьшать итог тестирования. Для правильной оценки состояния конденсатор выпаивают.

Без выпаивания можно приблизительно определить работу участка схемы. Для этого прикасаются щупами к ножкам детали и измеряют сопротивление. Если показание увеличивается, затем уменьшается — деталь исправна.

Необходимо помнить, что контроль конденсаторов возможен только до максимальной величины 200 мкФ. Электроизмерительные приборы не измеряют большие параметры. При значении менее 0,25 мкФ конденсаторы проверяют только на короткое замыкание.

Проверка электродвигателей разного вида с помощью мультиметра

Как измерить ёмкость конденсатора мультиметром?

Как пользоваться мультиметром – измерение напряжения, силы тока и сопротивления

Прозвонка проводов с помощью мультиметра — что это значит и как выполняется

Что такое конденсатор, виды конденсаторов и их применение

Как подключить 3 фазный электродвигатель к сети 220 вольт через конденсатор

Советы и рекомендации

Приступая к проверке элементов необходимо четко понимать, что даже самые современные мультиметры не способны измерять очень большую емкость таких устройств, в большинстве своем максимальным пределом является измерение как полярных, так и неполярных элементов емкостью до 200 мкФ (200uF).

Номинал конденсаторов менее чем 0.25мкФ, с помощью обычного мультиметра могут проверяться только на наличие короткого замыкания. Превышение допустимых значений измерения может привести к выходу из строя прибора, и хотя внутри мультиметра и установлен предохранитель, все равно прибор может быть испорчен безвозвратно.

Не лишне радиолюбителям помнить и о технике безопасности при проверке подобных утройств высоковольтных схемах.

Ремонт бытовой радиоаппаратуры в которой применяются высоковольтные схемы, должен начинаться после выключения прибора и разрядки электронного компонента разрядной цепью из резистора номиналом 2 кОм…1 Мом, которая соединяется с общим проводом схемы или корпусом:

• в низковольтных цепях с емкостями до 1000 мкФ и напряжением до 400 В достаточно 2 кОм (25 Вт);
• для цепей с емкостями до 2 мкФ и со средними рабочими напряжениями до 5000 В — 100 кОм (25 Вт);
• для высоковольтных цепей с емкостями до 2 нФ и рабочими напряжениями до 50 кВ — 1 МОм (10 Вт).

Ну и для любителей экстрима вполне может подойти древнейший способ проверки устройств большой емкости. После полной зарядки, а свойство заряжаться и копить заряд электричества в данном случае будет иметь основное значение, выводы элемента замыкаются на металлическом предмете, при этом желательно не только изолировать сам предмет, но и руки резиновыми перчатками.

Результат должен проявиться в неповторимой искре и одновременном звуковом сопровождении процесс разряда.

Как понять, что нужна диагностика прибора

О неисправности конденсатора свидетельствуют разные признаки. Фары, мигающие в такт басам автомобильной акустики, означают, что электронные компоненты авто не получают достаточного напряжения. В ряде случаев сигналы начинают искажаться, отдельные компоненты машины работают некорректно.

Конденсатор зажигания отвечает за выработку искры, которая воспламеняет топливовоздушную смесь в цилиндре двигателя. Если искра имеет слабый красный цвет и появляется неравномерно, если не удаётся нормально завести авто — вполне вероятно, что возникли проблемы с конденсатором.

Важно не допускать проблем с конденсатором зажигания. Они возникают по трём причинам:. Первые два варианта особенно коварны, поскольку зажигание не сразу выходит из строя

Функционирование компонентов продолжается, хотя искра уже не может иметь нужного уровня мощности. Главные признаки поломки в такой ситуации — неустойчивость работы двигателя на холостом ходу, проблемы с запуском. Обязательно проверьте конденсатор и при необходимости замените его! Если этого не сделать, искры от прерывателя вызовут подгорание контактов, что выведет силовой агрегат из строя

если изделие потеряло часть ёмкости,
если возник внутренний обрыв,
если произошло короткое замыкание.

Первые два варианта особенно коварны, поскольку зажигание не сразу выходит из строя. Функционирование компонентов продолжается, хотя искра уже не может иметь нужного уровня мощности. Главные признаки поломки в такой ситуации — неустойчивость работы двигателя на холостом ходу, проблемы с запуском. Обязательно проверьте конденсатор и при необходимости замените его! Если этого не сделать, искры от прерывателя вызовут подгорание контактов, что выведет силовой агрегат из строя.

Определение ёмкости конденсатора

Ёмкость — это основополагающая характеристика конденсатора. Её требуется измерять для определения того, что накапливает сам элемент, а также удовлетворительно ли удерживает заряд.

Для того, чтобы удостовериться в работоспособности компонента, надлежит измерить данный параметр и сравнить его обозначенным на самом корпусе

Перед проверкой любого конденсатора на эффективность и функциональность, требуется принять во внимание некоторую особенность данной процедуры

Пытаясь произвести измерение при помощи щупов, возможно не добиться желаемых результатов. Доступным может стать только проверка общей работоспособности обследуемого конденсатора. Для чего выставляют режим прозвона, затем прикасаются к ножкам щупами.

Если требуются точные результаты, то наилучшим выходом в подобной ситуации является применение модели, которая имеет особые контактные площадки, а также способность регулировки вилки, которая вычисляет емкость элемента.

Прибор следует переключить на номинальное значение, которое прописано на корпусе. Затем требуется вставить электрический компонент в посадочные «гнезда», произведя перед этим его разрядку при помощи металлического предмета.

На экране будут высвечиваться показатели ёмкости, приблизительно равные номинальным. Если этого не наблюдается, тогда надлежит сделать вывод, что конденсатор неисправен. Следует отследить, чтобы в мультиметре была новая и работоспособная батарейка. Это предоставит наиболее точные показания.

Процесс проверки конденсатора

Увидите, проверить мультиметром конденсатор может каждый. Неполярный конденсатор, керамический конденсатор, разницы дают мало, многое определяет номинал. Однако сюрпризы способна преподнести гибридная технология. Понятно, извлечь SMD конденсатор — дело нешуточное (большинству не под силу). Тогда проводите косвенные тесты, например, сравнение показаний с заведомо рабочим устройством.

• Потрудившись включить мультиметр в обратном направлении, увидите не разряд конденсатора, но выход из строя очередного детища китайской промышленности. Новичкам полезно знать одну вещь: контакты мультиметра подписаны, избегайте пренебрегать изучением внешнего вида прибора.
• Черный провод служит нулевым (земля, нейтраль). Подписывается Com (англ. common), помечается значком заземления.
• Напротив других клемм стоят пределы. Вот, в каком ведет работу, туда втыкайте. Используется для этого красный провод, некоторые мультиметры отказываются работать, если неправильно произвести подсоединение.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

• Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
• Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
• Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
• При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Основные параметры конденсаторов

Емкость

Этот показатель характеризует способность конденсатора накапливать электрический заряд. Емкость тем больше, чем больше площадь проводниковых обкладок и чем меньше толщина диэлектрического слоя. Также эта характеристика зависит от материала диэлектрика. На приборе указывается номинальная емкость. Реальная емкость, в зависимости от эксплуатационных условий, может отличаться от номинальной в значительных пределах. Стандартные варианты номинальной емкости – от единиц пикофарад до нескольких тысяч микрофарад. Некоторые модели могут иметь емкость в несколько десятков фарад.

Классические конденсаторы имеют положительную емкость, то есть чем больше приложенное напряжение, тем больше накопленный заряд. Но сегодня в стадии разработки находятся устройства с уникальными свойствами, которые ученые называют «антиконденсаторами». Они обладают отрицательной емкостью, то есть с ростом напряжения их заряд уменьшается, и наоборот. Внедрение таких антиконденсаторов в электронную промышленность позволит ускорить работу компьютеров и снизить риск их перегрева.

Что будет, если поставить накопитель большей/меньшей емкости, по сравнению с требуемой? Если речь идет о сглаживании пульсаций напряжения в блоках питания, то установка конденсатора с емкостью, превышающей нужную величину (в разумных пределах – до 90% от номинала), в большинстве случаев улучшает ситуацию. Монтаж конденсатора с меньшей емкостью может ухудшить работу схемы. В других случаях возможность установки детали с параметрами, отличающимися от заданных, определяют конкретно для каждого случая.

Удельная емкость

Отношение номинальной емкости к объему (или массе) диэлектрика. Чем тоньше диэлектрический слой, тем выше удельная емкость, но тем меньше его напряжение пробоя.

Плотность энергии

Это понятие относится к электролитическим конденсаторам. Максимальная плотность характерна для больших конденсаторов, в которых масса корпуса значительно ниже, чем масса обкладок и электролита.

Номинальное напряжение

Его значение отражается на корпусе и характеризует напряжение, при котором конденсатор работает в течение срока службы с колебанием параметров в заданных пределах. Эксплуатационное напряжение не должно превышать номинальное значение. Для многих конденсаторов с повышением температуры номинальное напряжение снижается.

Полярность

К полярным относятся электролитические конденсаторы, имеющие положительный и отрицательный заряды. На устройствах отечественного производства обычно ставился знак «+» у положительного электрода. На импортных приборах обозначается отрицательный электрод, возле которого стоит знак «-». Такие конденсаторы могут выполнять свои функции только при корректном подключении полярности напряжения. Этот факт объясняется химическими особенностями реакции электролита с диэлектриком.

Что будет, если перепутать полярность конденсатора? Обычно в этом случае приборы выходят из строя. Это происходит из-за химического разрушения диэлектрика, которое вызывает рост силы тока, вскипание электролита и, как следствие, вздутие корпуса и вероятный взрыв.

К группе неполярных конденсаторов относится большинство накопителей заряда. Эти детали обеспечивают корректную работу при любом порядке подключения выводов в цепь.

Устройство конденсатора

Простейший конденсатор состоит из двух металлических пластин (обкладок), разделенных слоем диэлектрика. Емкость (способность накапливать электрический заряд) увеличивается с ростом площади пластин и с уменьшением толщины изолирующего слоя.

Параметры простейшей конструкции слишком малы. Для ее увеличения есть два пути:

• Увеличение площади обкладок, что приводит к увеличению габаритов.
• Уменьшение толщины диэлектрика, приводящее к снижению номинального рабочего напряжения из-за электрического пробоя.

Вам это будет интересно Описание установленной и расчетной мощности

Для того, чтобы избежать перечисленных проблем, разработаны специальные конструкции. Например, если сделать обкладки небольшой ширины и большой длины, их можно вместе с гибким диэлектриком свернуть в плотный цилиндр, получится цилиндрический конденсатор. Размещая пластины с диэлектриком попеременно, в виде слоеного пирога и чередуя подключение к выводам, получается прямоугольный компонент с большой эффективной площадью обкладок.

Разные типы конструкции

Еще один путь — использование в качестве диэлектрика тонкого оксидного слоя на поверхности металлической фольги и раствора проводящего электролита в качестве второй обкладки. Таким образом получается электролитический конденсатор, конструкция которого обладает самой большой емкостью.

Важно! Такие устройства имеют недостаток — соблюдение полярности подключения, что ограничивает их применение: оно возможно только в цепях постоянного тока в качестве сглаживающих фильтров

Применение формул

Что делать, если под рукой нет такого мультиметра с гнездами измерения, а есть только обычный бытовой прибор? В таком случае необходимо вспомнить законы физики, которые помогут определить емкость.

Для начала вспомним, что в случае, когда конденсатор заряжается от источника неизменного напряжения через резистор, то существует закономерность, согласно которой напряжение на устройстве будет подходить к напряжению источника и в конечном итоге сравняется с ним.

Но для того чтобы этого не ожидать, можно процесс упростить. Например, за определенное время, которое равняется 3*RC, во время заряжения элемент достигает напряжения 95% примененного к RC цепи. Таким образом, по току и напряжению можно определить константу времени. А правильнее, если знать вольтаж в блоке питания, номинал самого резистора, происходит определение постоянной времени, а затем и емкости устройства.

Например, есть электролитический конденсатор, узнать емкость которого можно по маркировке, где прописывается 6800 мкф 50в. Но что если устройство давно лежало без дела, а по надписи сложно определить его рабочее состояние? В этом случае лучше проверить его емкость, чтобы знать наверняка.

Для этого необходимо выполнить следующее:

1. С помощью мультиметра измерить сопротивление резистора в 10 кОм. Например, оно получилось равно 9880 Ом.
2. Подключаем блок питания. Мультиметр переводим в режим замера постоянного напряжения. Затем подключаем его к блоку питания (через его выводы). После этого в блоке устанавливается 12 вольт (на мультиметре должна появиться цифра 12,00 В). Если же не удалось отрегулировать напряжение в блоке питание, то тогда записываем те результаты, которые получились.
3. С помощью конденсатора и резистора собираем электрическую RC-цепь. На схеме ниже указана простая RC-цепочка:
4. Закоротить конденсатор и подключить цепь к питанию. С помощью прибора еще раз определить напряжение, которое подается на цепь, и записать это значение.
5. Затем необходимо высчитать 95% от полученного значения. К примеру, если это 12 Вольт, то это будет 11,4 В. То есть, за определенное время, которое равняется 3*RC, конденсатор получит напряжение в 11,4 В. Формула выглядит следующим образом:
6. Осталось определить время. Для этого устройство раскорачиваем и с помощью секундомера производим отсчет. Определение 3*RC будет вычисляться таким образом: как только напряжение на устройстве будет равно 11,4 В, то это и будет означать нужное время.
7. Производим определение. Для этого полученное время (в секундах) делим на сопротивление в резисторе и на три. Например, получилось 210 секунд. Эту цифру делим на 9880 и на 3. Получилось значение 0,007085. Это величина указывается в фарадах, или 7085 мкф. Допустимое отклонение может быть не более 20%. Если учитывать, что на изделии указано 6800 мкф, наши расчеты подтверждаются и укладываются в норматив.

А как определить емкость керамического конденсатора? В этом случае можно сделать определение с помощью сетевого трансформатора. Для этого RC-цепочку подсоединяем ко вторичной обмотке трансформатора, и его подсоединяют в сеть. Далее с помощью мультиметра осуществляется замер напряжения на конденсаторе и на резисторе. После этого необходимо сделать подсчеты: высчитывается ток, что проходит через резистор, затем его напряжение делится на сопротивление. Получается емкостное сопротивление Хс.

Если есть частота тока и Хс, можно определить емкость по формуле:

Проверка обмоток статора

Проверка статора начинается с визуального осмотра

Обращаем внимание на внешние повреждения корпуса и изоляции, места прожигания проводов при КЗ

https://youtube.com/watch?v=nVd7K83dOn8

Несправный узел следует отдать в перемотку или заменить его. При внешней целостности проводов, начинаем исследовать с помощью тестера.

Выполняя работу по проверке нормального состояния узла, убеждаемся:

• В целостности цепи обмоток. Для этого выставляем прибор в режим замера сопротивления. Щупы закрепляем на первую пару выводов, затем проверяем 1-ю обмотку и 3-ю, 3-й и 2-й выводы. Если при обрыве стрелка аналогового прибора уйдет за шкалу, следует провести перемотку обмоток.
• В отсутствии межвиткового КЗ и на корпус. Для этого, один из наконечников подсоединяем к выводу, второй — к корпусу. Если обмотки замкнуты – на шкале будет меньшее значение сопротивления, чем на исправных.
