Почему нет зарядки акб ваз 2105: причины диагностика устранение неисправностей

Предохранители и реле ВАЗ 2104, 2105

Монтажный блок предохранителей для ВАЗ 2104 и 2105 (карбюратор, инжектор) расположен в моторном отсеке с правой стороны и закреплен на щите передка. Этот блок закрыт сверху крышкой, на котором указаны символы с назначением реле, номерами предохранителей и защищаемых цепей. Большинство цепей электрооборудования авто защищены плавкими предохранителями, которые установлены в монтажном блоке.

№ предохранителя	Сила тока, А	Защищаемые цепи
F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электро-вентилятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

Разборка

В данном разделе описан поэтапный процесс, который поможет правильно разобрать генератор «Газели».

Итак, для начала необходимо снять с корпуса пластиковую защитную крышку. Затем открутить блок щеток и регулятор напряжения, предварительно отсоединив от него проводку. Далее следует выкрутить четыре стяжных шпильки корпуса генератора и демонтировать крышку корпуса совместно со статором. Затем, отсоединив клеммы обмотки от диодного моста, нужно снять статор, а при надобности и сам

Осуществить процесс диагностики деталей генератора можно при помощи измерительных приборов: Э236 или специальной контрольной лампочки.

ДЕМОНТАЖ И ПРОВЕРКА РЕГУЛЯТОРОВ НАПРЯЖЕНИЯ НА ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

• бытовой мультиметр;
• рожковый ключ на 10;
• отвёртка плоская;
• отвёртка крестовая.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

1. Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.

2. Убедившись, что аккумуляторная батарея плохо заряжается именно из-за неисправного регулятора, его необходимо отключить от сети автомобиля, но вначале с аккумуляторной батареи в обязательном порядке снимается провод «массы». Если этот провод не отключить, то высока вероятность короткого замыкания, которое приведёт не только к выгоранию многих предохранителей на замкнувшем участке, но и к оплавлению самой электропроводки.

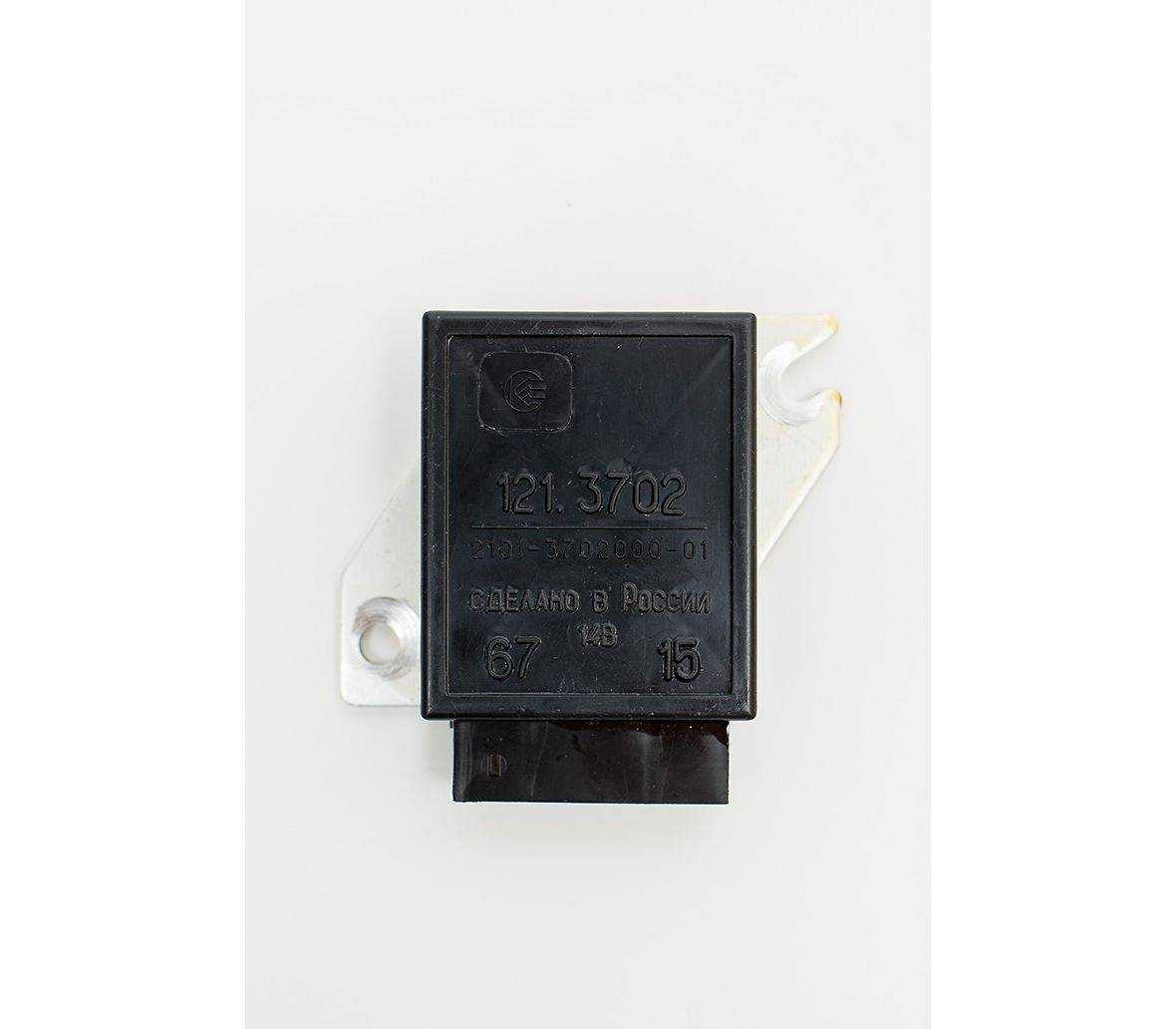

3. Если на ВАЗ 2107 установлен старый внешний регулятор, то с него вручную снимаются все клеммы, после чего рожковым ключом на 10 откручиваются гайки, которые удерживают регулятор на корпусе автомобиля.

4. Если ВАЗ 2107 оборудован внутренним трёхуровневым регулятором, то для его снятия потребуется отвернуть крестовой отвёрткой пару крепёжных болтов, удерживающих это устройство в корпусе генератора.

5. После снятия регулятора отрицательный полюс аккумуляторной батареи подключается к массе реле (если регулятор внешний), либо к контакту «Ш» (если регулятор внутренний);

6. Положительный полюс аккумуляторной батареи соединяется с контактом «К» (этот контакт имеется на регуляторах всех типов);
7. Мультиметр подключается либо к щёткам генератора, либо к выходам реле.
8. После включения мультиметра и подачи напряжение в 12–15 вольт, оно должно появляться и на щётках генератора (или на выходах реле, если регулятор внешний). Если возникшее на щётках или на выходах напряжение держится постоянно, то это явный признак пробоя регулятора. Если на щётках или выходах не фиксируется вообще никакого напряжения — налицо обрыв в регуляторе.
9. Как в случае пробоя, так и в случае обрыва регулятор придётся менять, поскольку ремонту это устройство не подлежит.
10. Вышедший из строя регулятор заменяется новым, после чего производится обратная сборка электросистемы автомобиля.

ВИДЕО: ПРОВЕРЯЕМ РЕГУЛЯТОР НАПРЯЖЕНИЯ НА ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.

Регулятор напряжения ВАЗ 2107 – назначение и первые признаки неисправности

Регулятор напряжения предназначен для автоматического поддержания тока такой величины, чтобы напряжение, генерируемое генератором, попадало в определенные заданные пределы, независимо от скорости вала генератора (скорости двигателя) и потребления тока сетевым электромобилем. В автомобилях ВАЗ 2107, как правило, на генераторе устанавливается электронный регулятор напряжения.

крайне редко в некоторых моделях можно встретить старомодный прибор – релейный регулятор. Они были установлены на генераторах 37.3701, выпущенных до 1996 года, и на Г-222. Сначала устройство тестируется на гоночной машине. Для этого требуется вольтметр с возможностью измерения постоянного напряжения. Устройство должно быть оснащено шкалой для значений до 15-30 В и иметь класс точности не менее 1,0. После пуска двигателя ВАЗ 2107 разрешается работа с включенными фарами в течение 15 минут на средних оборотах.

Затем измеряется напряжение на выходе из генератора. Для этого положительный щуп прибора прикасается к выводу «30» на генераторе, а отрицательный – к массе (генератора или автомобиля – то же, то же самое). Вольтметр должен показывать напряжение в диапазоне 13,6-14,6 В. Если результат измерения выше или ниже указанного, а автомобиль систематически работает, перегружая или недозаряжая аккумулятор, то, скорее всего, регулятор неисправен и должен быть исправен измененный.

Инжекторный Если

мотор на ВАЗе установлена инжекторная система скомпонована, то зажигания она по одному принципу.

Благодаря датчикам установленным контроллер собирает информацию и, обработав ее, работой управляет силового агрегата. По специальной программе (определяется) прошивке необходимое количество топлива для цилиндра каждого, чтобы мотор работал в оптимальном Определяется. режиме время впрыска и образования искры каждого для цилиндра. По качеству сгорания ТВС объем корректируется топлива и угол опережения зажигания. На 21041 ВАЗ инжектор схема электрооборудования аналогична 2104 ВАЗ.

Как поставить восьмерочный генератор вместо пятерочного? см. ниже.

Генератор Г222 до сих пор выпускается в запчасти для остающихся в эксплуатации автомобилей. Продавцы в магазинах продают его для автомобилей серии 2105, не спрашивая год выпуска. Генератор Г 222, не работает без переделки проводки на автомобилях, с генератором 372.3701. Правильно покупать генератор 372. 3701 (восьмерочный), а не переделывать проводку под генератор Г 222.

В связи с большим износом парка, генераторы большинства автомобилей в сильно изношенном состоянии, требуют ремонта или замены на новые.

Генератор имеет обычную схему – обмотка статора, ротор и диодный мост. Регулятор напряжения встроенный, вместе со щеточным узлом, вставлен в генератор. Корпус генератора заземлен, то есть, соединен с массой крепежными болтами. В однопроводной схеме автомобиля все элементы одним проводом соединяются с массой. К массе подсоединен минус аккумулятора, поэтому на массе сидит общий минус, а все элементы питает плюс.

Генератор похож на своего предшественника Г221 от ВАЗ 2101 -06, кроме диодного моста и передней крышки корпуса, остальные части от Г 221 для Г 222 не подходят, хотя можно собрать варианты, которые будут вполне работоспособны.

Будет полезно: Не работает прикуриватель ваз-2112: причины, какой предохранитель, ремонт

Работа генератора Г222

При включении зажигания, от контакта 151 через 10 й предохранитель, на точку Б регулятора напряжения попадает плюс от аккумулятора, регулятор открывается и от плюса аккумулятора, через точку выхода генератора, на точку В

регулятора, протекает ток возбуждения, он через щетки попадает в обмотку возбуждения и далее на массу. Ток возбуждения получается максимальным – около 3 Ампер. Ротор намагничивается и при вращении его полюсные наконечники, создают меняющееся магнитное поле, которое генерирует в обмотке статора ЭДС. Переменная ЭДС обмотки, создает ток через диодный мост и на выходе получается практически постоянное напряжение.

Причины отсутствия зарядки аккумулятора

Для запуска двигателя и правильной работы системы зажигания и прочих электрических схем ВАЗ 2105 необходимо наличие напряжения постоянного тока в бортовой сети. Когда двигатель не заведен, должную величину напряжения поддерживает аккумулятор. После того как мотор запустится, генератор автомобиля обеспечивает заряд аккумулятора и поддержание напряжения бортовой сети на уроне 13,6-14,2 В.

Проверка заряда АКБ при помощи вольтметра

Независимо от оборотов двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, которое меняет напряжение цепи возбуждения генератора. Если напряжение растет выше допустимого уровня, ток обмотки уменьшается, снижая выходное напряжение. И наоборот.

Если пропала зарядка ВАЗ 2107, причины могут быть следующими:

• Неисправность генератора;
• обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
• обрыв ремня генератора.

Восстановления нормальной работы генератора следует начать с определение причины отсутствия заряда АКБ.

Неисправность генератора Ваз 2105

Специалисты подсказывают, что на ВАЗ-2107 с инжектором стандартно стоит генератор 5142.3771 (восьмерочный). У него есть одна очень важная особенность: он выдает больше тока – не 55А в час, как другие генераторы, а около 80-90 А. Это связано со свойствами инжектора, которому требуется электроэнергии больше (но и удельная мощность у него выше).

Утечка тока аккумуляторной батареи автомобиля

Проверять генератор на неисправности специалисты советуют в таком порядке:

• осмотреть диоды, которые подводят электричество к обмотке возбуждения генератора (если они перегорели, их следует заменить новыми);
• замерить прибором-тестером уровень напряжения в токопроводящей цепи (если его показатель менее 12 В, то возможно наличие короткого замыкания, значит, проводка перегревается).

Обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Обрыв ремня генератора

Как правило, обрыв ремня генератора происходит из-за его изношенности. Работая, он находится под достаточно приличной нагрузкой и хоть современные ремни изготавливаются из очень прочных материалов, со временем появляются:

• потертости;
• трещины;
• стираются зубцы;
• растрепываются края.

Если вы обнаружили хоть один из этих признаков, то не тяните с заменой, последствия не заставят себя долго ждать. О том, что с приводом не все в порядке может сигнализировать характерный свист. Это происходит, как правило, в сырую погоду. Случается так, что он пропадает во время движения, а бывает и нет. Это происходит из-за ослабления натяжения ремня. Иногда достаточно при помощи натяжных механизмов сильнее натянуть ремень, но, как правило, требуется его замена.

Привод можно заменить самостоятельно — это несложная работа, а можно обратиться на станцию технического обслуживания. Это решать вам, но он должен быть в порядке. Если все-таки ремень генератора оборвался, то не расстраивайтесь. Это некритическая поломка. Просто теперь, когда вы начнете ехать, аккумулятор перестанет заряжаться, а системы начнут усиленно потреблять энергию АКБ.

Руководство по зарядке электромобилей

Зарядка электромобилей (EV) — важный аспект владения электромобилем. Zap-Map создал это руководство по зарядке электромобилей; серия пошаговых руководств, охватывающих все ключевые вопросы, связанные с зарядкой электромобилей, включая общедоступные сети, зарядку дома и на работе, скорость точки зарядки и руководства по зарядке для конкретных моделей.

Общественные сети зарядки электромобилей

В Великобритании существует большое количество общественных сетей зарядки электромобилей — как национальных, так и региональных. Все общественные точки требуют специального доступа, и большинство сетей предлагают доступ через приложение и / или RFID-карту. Бесконтактный доступ к банковским картам — обычное дело для устройств быстрой зарядки.

Зарядка вашего электромобиля

Руководства Zap-Map по электромобилям охватывают все аспекты зарядки вашего электромобиля, включая диапазон транспортных средств, зарядные устройства, время и стоимость зарядки, а также способы зарядки каждой модели.

Зарядка дома

Зарядка дома часто является наиболее удобным и экономичным способом подзарядки электромобиля. Государственные субсидии доступны для установки домашних точек зарядки электромобилей, которые обычно рассчитаны на 3 или 7 кВт.

Зарядка на работе

Зарядка электромобиля на работе может быть удобным способом увеличить запас хода автомобиля, когда он припаркован в рабочее время. По мере того, как автопарки переходят на электромобили, для предприятий становится все более важным предлагать точки зарядки для электромобилей.

Зарядка на улице

Домашняя зарядка электромобиля часто является наиболее удобным и экономичным способом подзарядки электромобиля, но парковка вне улицы доступна не всем. Зарядка электромобиля на улице в жилых домах предлагает решение для тех, кто хочет запустить электромобиль, но припарковать его на ночь на улице.

Описание зарядки электромобилей

Узнайте все, что вам нужно знать о разъемах электромобилей и скорости зарядки. Мы рассмотрим три основных типа зарядки электромобилей — быстрая , быстрая и медленная , а также какие разъемы / кабели необходимы для каждого.

Найдите тариф на электроэнергию для домашнего электромобиля

Зарядка для домашнего электромобиля, хотя и дешевле, чем бензин / дизель или общественная зарядка, означает, что счета за электроэнергию увеличатся. Это побудило многих водителей электромобилей искать способы максимальной экономии, и многие энергетические компании теперь предлагают тарифы, адаптированные для электромобилей.

Приступаем к ремонту

Причин отсутствия заряда аккумулятора может быть несколько Приведенная ниже инструкция довольно универсальная и подойдет для любого случая.

Алгоритм устранения неисправности:

1. Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Проблему определить можно по признаку, когда при заведенном двигателе напряжение в цепи питания укладывается в норму, но сразу после подключения нагрузки оно пропадает. Еще одним признаком слабого ремня может быть появление свиста. Он может появляться сразу после запуска мотора или при включении крупных потребителей тока, например таких как свет.

Это необходимо исправлять, так как плохо натянутый ремень во время работы механизма буксует, что ускоряет его износ. Его необходимо подтянуть на уровень прогиба 12 – 17 миллиметров при нажиме в 10 кгс, или заменить на новый;

1. Что бы не терять время зря и не сделать ложных выводов нужно проверить напряжение на аккумуляторе при остановленном двигателе и заведенном. Нормальное напряжение питания машины при пущенном двигателе, должно составлять 13,6 — 14,1 вольт. Напряжение ниже этого будет говорить о слабом ремне (пункт 1), неисправности реле регулятора или вышел из строя диодный мост.
2. В случае, если с ремнем все в порядке снимаем реле зарядки и смотрим износ щеток. Они должны быть длиннее 5-ти миллиметров, это видно и визуально, но для надежности проверьте линейкой. При их неисправности замените реле зарядки ВАЗ 2021.

Проверить реле можно подав на него напряжение аккумулятора до 12 вольт и подключив к щеткам мультиметр. Должно появиться напряжение. Далее необходимо подать на реле напряжение в 16 — 18 вольт. На щетках не должно быть ничего;

1. Следующая причина по которой пониженное напряжение обрыв одного или нескольких диодов. Выявляется при снятии и разборке генератора.

Хуже когда происходит пробой диода, тогда падения напряжения нет, но влияние на аккумулятор это оказывает пагубное. В цепь питания машины попадает переменное напряжение, что приводит к кипению АКБ, разрушению пластин и снижению срока его службы.

1. Если не горит зарядка аккумулятора ваз 2107, а точнее –контрольная лампа на панели приборов, при том, что вольмер показывает нормальное напряжение и на фоне всего этого зарядки нет – значит проблема кроется в контакте на клеммах. Чтобы то исправить, необходимо отсоединить провод и произвести чистку наждачной бумагой или надфилем и проверить целостность провода от АКБ до генератора.
2. Еще одно причиной по которой вообще не светится лампа заряда аккумулятора — это обрыв обмотки якоря. Определить можно только после разборки генератора и измерив обмотку на обрыв, контролькой или мультиметром.

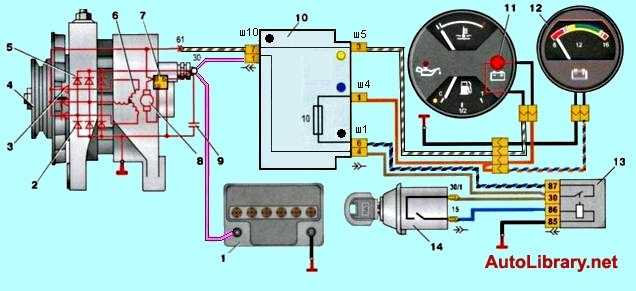

Ниже приведена схема зарядки аккумулятора ваз 2107:

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор  вполне возможно в условиях обычного гаража.  Для этого необходимо  иметь обычный мультиметр со шкалой  до 35 вольт, набор ключей и отверток.

Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

Если же напряжение отклоняется от нормы, это говорит о проблемах с реле-регулятором. С учетом того, что это устройство не ремонтируется, нужна его замена. Замена предполагает снятие (нужно открутить пару болтов) и установку нового регулятора.

Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт.). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и  лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка  не горит изначально, причем  как в первом, так и во втором случае, тогда реле нужно менять.

Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства

Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса)

Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Внешний регулятор снимается легко (достаточно открутить рожковым ключом два болта на 10, фиксирующие реле), после чего отсоединяются провода. Сборка осуществляется в обратном порядке. С внутренним регулятором немного сложнее, так как нужно сначала открутить три гайки на 12. Сам внутренний регулятор находится на передней крышке генератора, закреплен двумя болтами. Болты выкручивают отверткой.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие

Далее ставится новый регулятор и выполняется обратная сборка.

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода,  делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем,  при замене внутреннего регулятора генератора ВАЗ 2106  нужно быть предельно аккуратным,  не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

Неисправности генератора

«Жигулёвский» генератор является довольно надёжным узлом, но и его элементы со временем изнашиваются, что приводит к появлению проблем. Неисправности могут быть различного характера, о чём свидетельствуют характерные признаки. Поэтому на них, а также на возможных неполадках стоит остановиться подробнее.

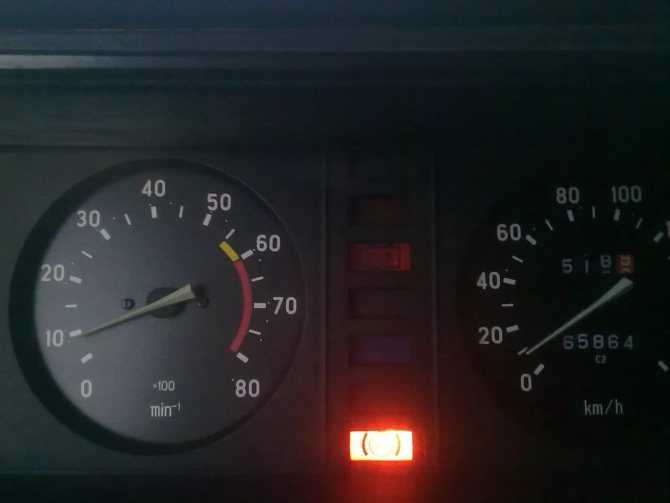

Горит или мигает лампочка разряда АКБ

Если вы наблюдаете, что лампочка заряда АКБ на работающем моторе постоянно горит либо мигает, то причин такому поведению может быть несколько:

• недостаточное натяжение ремённого привода генератора;
• обрыв электрической цепи между лампой и генератором;
• повреждение цепи по питанию роторной обмотки;
• неполадки с реле-регулятором;
• износ щёток;
• повреждение диодов;
• обрыв или замыкание в катушках статора.

Водитель сразу же заметит сигнал отсутствия заряда АКБ, так как лампа начинает светиться на панели приборов ярко-красным цветом

Отсутствует заряд АКБ

Даже при рабочем генераторе заряд на аккумулятор может не поступать. Этому могут сопутствовать следующие причины:

• прослаблен ремень генератора;
• ненадёжная фиксация проводки к генератору либо окисление клеммы на АКБ;
• неполадки с аккумулятором;
• проблемы с регулятором напряжения.

Если на АКБ не поступает заряд, значит, генератор или регулятор напряжения вышли из строя

АКБ выкипает

Причин, по которым аккумулятор может выкипать, не так уж много, и связаны они, как правило, с превышением напряжения, поступающего на него:

• ненадёжное соединение между массой и корпусом реле-регулятора;
• неисправен регулятор напряжения;
• неисправен аккумулятор.

Однажды я столкнулся с такой проблемой, когда реле-регулятор вышел из строя, что проявлялось в виде отсутствия заряда АКБ. На первый взгляд, сложного в замене этого элемента ничего нет: открутил два винта, вынул старое устройство и установил новое. Однако после приобретения и установки нового регулятора возникла другая проблема — перезаряд аккумулятора. Теперь на батарею поступало напряжение более 15 В, что приводило к кипению жидкости в нём. Долго ездить с такой неисправностью нельзя и я начал разбираться, что же привело к её возникновению. Как оказалось, причина сводилась к новому регулятору, который попросту некорректно работал. Пришлось покупать ещё один реле-регулятор, после чего заряд вернулся к нормальным значениям. Сегодня многие устанавливают трёхуровневые регуляторы напряжения, но я пока не пробовал, поскольку уже несколько лет с зарядом проблем не возникает.

Плавится провод генератора

Довольно редко, но всё же случается, что провод, идущий от генератора к АКБ, может плавиться. Такое возможно только в случае короткого замыкания, которое может произойти в самом генераторе либо при контакте провода с массой. Поэтому нужно внимательно осмотреть силовой кабель, и если с ним всё в порядке, проблему стоит искать именно в источнике электроэнергии.

Генератор шумит

Во время работы генератор хоть и издаёт некоторый шум, но не настолько громкий, чтобы задумываться над возможными неполадками. Однако если уровень шума довольно сильный, то с устройством возможны следующие проблемы:

• выход из строя подшипников;
• открутилась гайка шкива генератора;
• замыкание между витками катушек статора;
• шум от щёток.

Где Находится Реле Зарядки Ваз 2107 Инжектор

где является реле упражнение на ВАЗ-2107

Как правило, задачи запуска двигателя наблюдаются зимой, если ВАЗ-2107 остается на ночь на открытом воздухе. Это может произойти по разным причинам, однако, когда индикатор батареи мигает на панели устройства, вы должны сначала подозревать проблемы с реле заряда. В большинстве случаев такие водители сталкиваются с теми водителями, которые часто плохо обслуживают свой автомобиль.

Как поменять зарядное реле на ВАЗ-2107, также там, где оно прямо является

? Эта статья ответственна за это решение.

Как работает дубинка

Это устройство на ВАЗ-2107

(и карбюратор, иинжектор ) находится в том же корпусе, что и щеточный механизм.

Его основное назначение. стабилизировать напряжение на выходе генератора. Совсем недавно реле, выполненные в виде электрических плат, были проданы в магазинах. Был один недостаток. относительно короткая продолжительность жизни. Такие устройства не могут быть разобраны и просто заменены на исправные при поломке.

Современные аналоги немного меньше по размеру, и здесь используется полупроводник. Старый тип реле не найден. Новая версия не уступает ей функционально и также способна жестко регулировать напряжение в диапазоне от 13,4 В до 14,8. Превышение последнего значения при измерении тестером батареи ясно указывает на поломку реле.

Где находится реле стартера карбюратора ВАЗ 2107.

Когда менять реле

В следующих ситуациях:

• когда щетки изнашиваются;
• если есть неисправность в цепи;
• жилье разрушено;
• наблюдается износ крепежа.

ВАЗ 2107 Зарядка прошла. Опасные взломы.

ВАЗ 2107 инжектор

. Батарея разряжена. Вольтметр не показываетупражнение . Индикатор батареи гаснет. Нет.

В первом случае лопасти, установленные на роторе, постоянно воздействуют на щетки, в результате они изнашиваются, и затем электричество к обмотке возбуждения перестает течь, что означает, что сам генератор не сможет включиться.

где реле заряда расположенный

Тем, кто его не нашел, сообщаем, что это устройство установлено непосредственно на корпусе генератора,2107

. Непосредственно на его задней крышке находится круглый предмет, установленный на небольшой пластиковой платформе сверху. В большинстве случаев это черный. К нему прикреплен желтый пост. Фактически, именно эта незаметная деталь является желательной эстафетой. Не вынимайте его сразу, так как он крепится к поверхности генератора двумя винтами.

Чтобы предотвратить удаление всего устройства выработки электроэнергии, выполните следующие действия при замене элемента в следующем порядке:

• отсоедините отрицательный разъем от аккумулятора, в противном случае существует риск короткого замыкания;
• вытащите упомянутый выше желтый провод из реле;
• Снимите оба болта, удерживая его на крышке генератора.

Устройство может быть легко удалено. Далее мы проверяем. Прежде всего, необходимо убедиться, что щетки на нем сохранили достаточную длину, в противном случае реле необходимо заменить.

Проверка здоровья

Есть несколько вариантов проверки. И если это вновь приобретенное реле, а старое. в любом случае, проверить его очень просто:

• мультиметр подключается непосредственно к щеткам;
• затем на реле подается постоянное напряжение, оно будет помещено в поле батареи (масса минус, контакт B плюс);
• если зарядное устройство работает, счетчик покажет, сколько вольт он выдает (до 14,8);
• при отсутствии мультиметра его следует заменить стандартной лампой 12 В, мощность которой, однако, не должна превышать 3 Вт.

Как только вы убедитесь, что устройство полностью работоспособно, установите его как положено. Процедура здесь обратная ранее описанной разборке.

После всех манипуляций не забудьте подключить отрицательный кабель к аккумулятору.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

Подводим итоги:

Как видно, существует много причин, по которым нет заряда аккумулятора. При этом ряд проблем, когда АКБ не заряжается, является общим для разных авто (например, нет зарядки ВАЗ 2107 или не заряжается аккумулятор иномарки). При этом часть из них вполне можно обнаружить и устранить своими руками. Главное, определить, почему нет зарядки аккумулятора, после чего принимаются соответствующие меры.

Напоследок отметим, что с чисткой клемм и восстановлением целостности проводов и контактов проблем обычно не возникает даже у рядовых автолюбителей. Если же дело в генераторе, при условии отсутствия навыков по его ремонту, самому рекомендуется разве что осуществить демонтаж и затем передать генератор для ремонта в специализированный сервис. Это позволит избежать частых ошибок, которые допускают при ремонте генератора своими руками, а также получить гарантии на отремонтированное устройство.
