Как подключить ходовые огни

Какие бывают ДХО

Обычно дневные ходовые огни в поворотники представляют собой светодиодный блок, который устанавливается вместо штатной лампы поворотов. Но в отличие от обычной лампы такой блок может переключаться в два режима – мигать, как обычный поворот, и просто светить белым светом. Для этого в нём имеются светодиоды оранжевого и белого цвета, а также управляющий блок, который их переключает по ситуации. Поэтому никаких проблем с освещением не возникает.

Бывают и другие конструкции, которые также состоят из ярких светодиодов. Например, ДХО с функцией бегущего поворотника представляет собой гибкую планку со светодиодными блоками, которая может крепиться над или под фарами. При включении поворота светодиоды имитируют бегущие огни в сторону поворота, а при выключении светят все сразу. Такие гибкие ДХО с функцией поворотника подходят не для всех моделей авто.

В некоторых имеется функция сопровождения, когда яркость снижается вдвое, когда водитель покидает салон, и подсвечивают ему путь перед автомобилем, а через несколько минут гаснут.

Схемы подключения ДХО с функцией поворотника

Единой схемы, подходящей для всех моделей автомобилей, нет, так как конструкция их разная. Да и сами блоки тоже отличаются. Поэтому лучше всего посмотреть на форумах, где общаются владельцы конкретной модели, там скорее всего, отыщется немало вариантов подключения, причём испытанных на практике.

Например, можно использовать такие схемы:

• подключение к прикуривателю, если питание на него подаётся при включении двигателя. Это обеспечит и одновременное включение ходовых огней. Это подходит, например, для Дастеров;
• подключение к датчику скорости. Включение будет происходить при начале езды, а выключение при остановке;
• подключение к датчику масла. Включение произойдет при запуске двигателя;
• подключение к генератору.

Всё это распространённые схемы, которые собираются своими руками. Есть немало и других подобных. Они подойдут для тех, кто любит сам мастерить и паять разные приспособления.

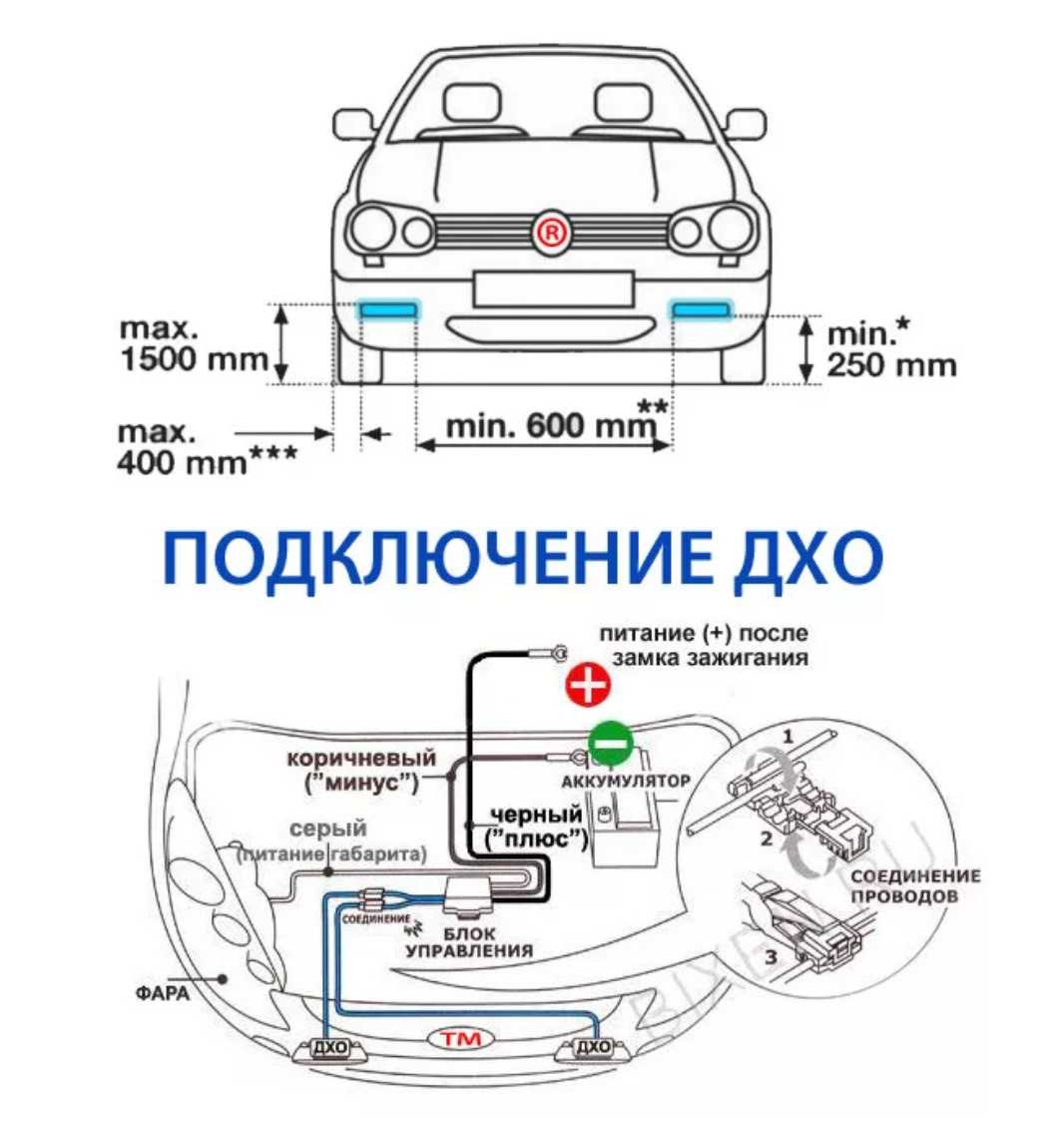

Но как подключить ДХО с функцией поворотника из готового комплекта? Это самый простой вариант, с этим справится любой, кто умеет держать отвёртку, а у мастера это займет несколько минут. Блок управления подключается просто:

• черный провод присоединяется к минусу аккумулятора, а красный – к плюсу;
• оранжевый провод подключается к габаритам или ближнему свету. Он нужен для отключения огней, когда включается ближний свет или габариты. Этот провод не всегда есть в наличии.

Если лампочки ДХО и поворотник конструктивно расположены в одной лампе, у них всё равно есть разные контакты, которые подключаются по приложенной схеме.

Варианты схем

Итак, осуществить подключение можно несколькими способами.

1. Дхо включается, как только поворачивается ключ зажигания. Огни не тухнут до тех пор, пока не остановится мотор автомобиля. Считается самым простейшим способом, не подразумевающим использование бортовой сети. Достаточно лишь соединить минус от огней к любому месту автокузова, а плюс – провести от замка к выводу высоковольтного модуля, обязательно через предохранитель.
2. Та же схема, только дхо сразу тухнут, как только задействуется ближний свет. Чтобы осуществить данный вариант подключения, нужно придерживаться вышеописанной схемы, с той лишь разницей, что минус соединяется с одним из плюсовых проводов лампы ближнего света. Как только будет включен ближний на автомобиле, на минус дхо появится плюсовой импульс, огни погаснут. Дхо вновь загорятся, как только задействуется дальний свет или отключится головная оптика.
3. Схема подключения, которая подразумевает автоматическое подключение дхо, как только запускается автомотор. Считается самым надежным вариантом самостоятельного интегрирования дневных светодиодных огней. Для осуществления данной схемы минус дхо подсоединяется к кузову автомобиля, а плюс – к контакту уже реле.

Простая схема с 4-контактным реле

Налицо простота схемы под номером 1, осуществляемая через 4-контактное реле. Однако такой вариант не всегда удовлетворяет требованиям ГОСТа, так как дхо будут светить раздельно от головной оптики. Огни не отключаются кнопочным механизмом, все происходит автоматически.

Схема подключения 4-контактное реле

Выше на фото как раз приведена эта схема, подключаемая через 4-контактное реле. Она подразумевает следующий порядок действий:

• во время запуска автомотора от генератора поступает импульс на реле, загораются светодиоды;
• как только включаются габаритки, дхо отключаются.

Этот способ подключения возможен также без использования генератора. Тогда вместо него источником напряжения станет АКБ, к плюсу которой следует подключить 30-й контакт на фото.

Возможен также вариант подключения плюса от стояночного тормоза. В этом случае, как только активируется ручник, дневные огни погаснут – вот и кнопка.

Схема с 5-контактным реле

Она предусматривает задействование 4-х контактов. Идеальный вариант подключения для автомобилей Приора. Отличие от вышеприведенной схемы не только в количестве контактов реле. В данной схеме не предусмотрено использование выхода 87. Альтернативой массы становится выход 86.

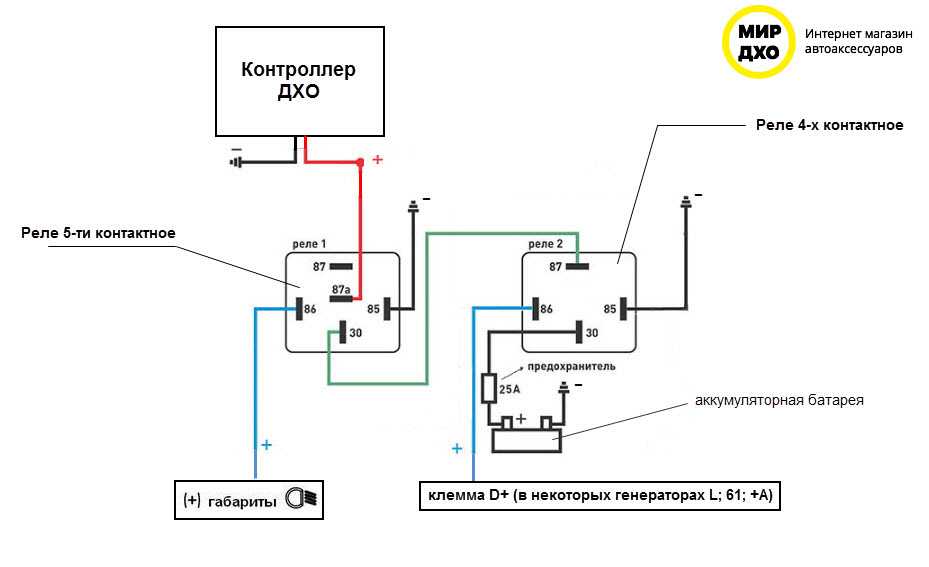

Схема подключения 5-контактное реле

Схема с 5-контактным реле предусматривает использование управления дхо. Кнопочный механизм встраивается между генератором и 30-м контактом реле.

Работа дхо выглядит следующим образом:

• запускается ДВС, тем самым, импульс от генератора поступает на 30-й контакт реле, а оттуда на плюс дхо;
• огни загораются, минус соединен с любой частью кузова авто;
• когда используются габаритки, то активируется катушка, 30-й контакт интегрируется с 87-м, импульс более не поступает – дхо отключается.

С герконом

Схема подключения дхо с герконом

На фото выше приведена подробная схема подключения по варианту с использованием генератора. Плюс интегрируется, как видно из схемы с точкой 30. Контакт реле, помеченный точкой 87, интегрируется с плюсом АКБ. Другой контакт реле, помеченный номером 85 – соединяется с массой автомобиля через дхо.

К геркону подключается контакт, помеченный на схеме точкой 86. От геркона идет соединение на плюс генератора.

Таким образом, схема подразумевает следующее. Как только запускается ДВС, водитель задействует геркон кнопкой, срабатывает реле, включается дхо. Геркон должен быть обязательно упакован в термополимер и надежно зафиксирован на генераторе.

Без геркона

Разновидность схемы под номером 3, только без использования геркона. В этом случае контакт, помеченный цифрой 86, интегрируется с лампой давления масла в приборке. Тем самым, поддерживается вариант включения дхо после завода ДВС.

Примечательно, что эту схему гораздо проще осуществить своими руками, чем вариант с герконом.

Видео: как подключить дхо от генератора

Как видим, подсоединение дхо к бортовой сети машины осуществляется посредством использования нескольких схем. Плюс берется с выхода генератора, реже – с АКБ.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.

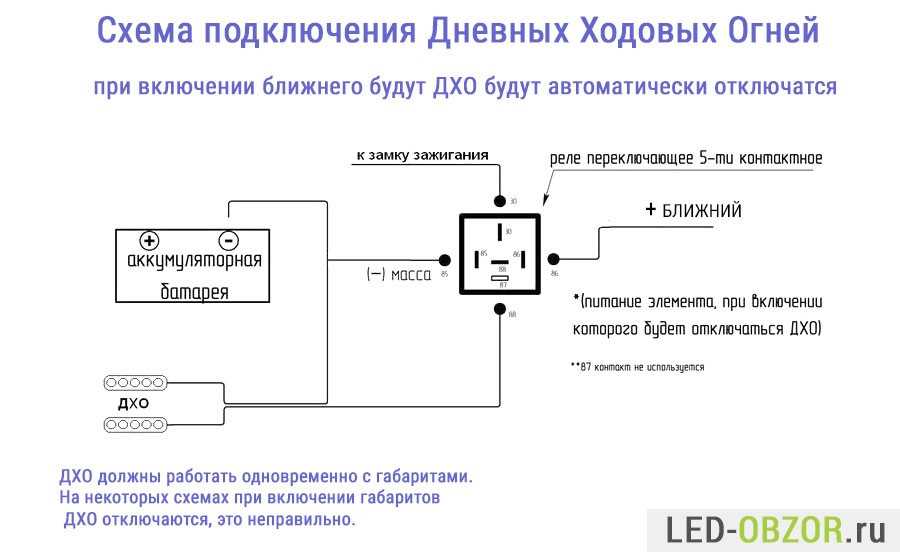

Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Это интересно: Как заменить батарейку в ключе Тойота РАВ 4 — обобщенный взгляд

Как сделать ДХО своими руками?

Как мы уже сказали, сделать самодельные ДХО своими руками — не особо сложная задача. Для начала следует правильно подготовиться к работам:

Инструменты и материалы

Если вы решили соорудить ДХО своими руками, то в первую очередь для того, чтобы все сделать правильно, вам потребуются фонари.

Заранее запаситесь:

• противотуманными фонарями либо же просто подготовьте корпус от них;
• алюминиевыми пластинами;
• диодной лентой (цвет свечения может быть любым, но оптимальней всего выбирать белый).

Запрос вернул пустой результат.

Этапы

Чтобы сделать дневные ходовые огни своими руками с драйвером на 30% мощности от фар дальнего света, выполните следующие шаги:

Осторожно разберите противотуманные фары, их корпус должен быть целым и без повреждений. Используя строительный фен, необходимо размягчить герметик, нанесенный на стекло. Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку

Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе.
Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя.
Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов. Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть.
Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской.
В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов.
Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания.
Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку. Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе.
Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя.
Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов

Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть.
Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской.
В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов.
Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания.
Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

Тюнинг ВАЗ 2109

С 20 ноября 2010 года вступила в силу новая поправка в ПДД, которая обязывает водителей автомобилей включать при движении ближний свет фар, или же включать дневные ходовые огни (ДХО). Но если перспектива постоянно ездить с ближним светом вас не устраивает, да и старенький аккумулятор с трудом тянет нагрузки, задаваемые ближним светом, можно самостоятельно соорудить дневные ходовые огни. В магазинах на данный момент просто вагон и маленькая тележка всевозможных вариантов дневных ходовых огней, но фирменные ДХО, или же качественные немецкие,корейские,японские стоят немалых денег, от 4000 до 8000 рублей.Еще есть китайские стоимостью 1500-3000 рублей. Мы же будем изготавливать дневные ходовые огни своими руками.

Первым делом покупаем дешевые противотуманки, средняя их стоимость от 300 рублей.

Отсоединяем провода,вынимаем внутренности,отсоединяем планку держатель. Затем отсоединяем стекло рассеивателя от корпуса противотуманки.

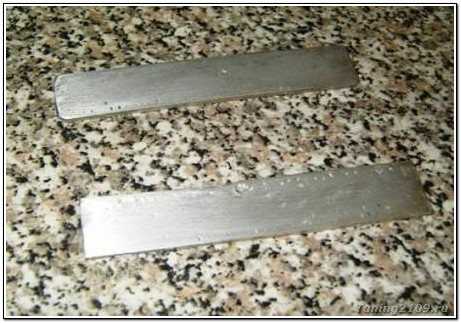

Из алюминиевых пластинок вырезаем подложку под светодиоды.

Данные пластинки (подложки) мы прикрепляем к внутреннему корпусу рассеивателя на силиконовый герметик, и ждем когда силикон высохнет.

Для изготовления световых элементов используем светодиодную ленту.

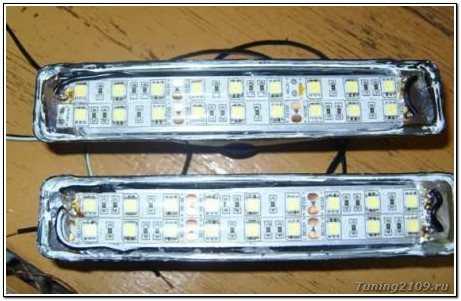

Ленту делим на два сектора по 9 светодиодов,которые на тот же силиконовый герметик мы крепим к подложкам и подключаем последовательно друг другу.

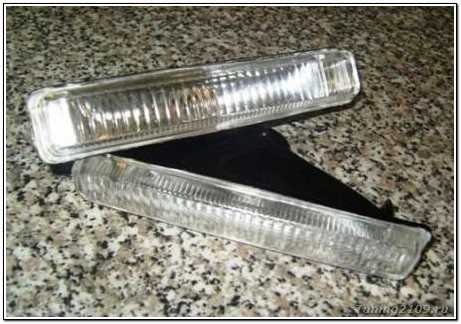

В это же время подготовим рассеиватель. Можно покрасить его изнутри тонировочной краской или же обклеить тонировочной пленкой.

Диоды светят очень ярко поэтому, тонировка абсолютно не будет мешать свечению.

Обрезаем края пленки.

И наконец собираем все части вместе,склеивая их между собой силиконовым герметиком. Когда герметик высохнет, монтируем скобу крепления и устанавливаем дневные ходовые огни на машину.

Оставшиеся светлыми углы можно закрасить черным маркером. Теперь подключаем дневные ходовые огни по схеме с применением силового реле.

Схема подключения дневных ходовых огней

Благодаря этой схеме дневные ходовые огни загораются непосредственно с включением зажигания.А самое главное, они будут выключатся при включении ближнего света,тем самым мы обеспечиваем их режим работы в соответствии с нормативными документами.

Приведу еще одну схему подключения ДХО. В ней используются два дополнительных силовых реле. При таком подключении ходовые огни будут автоматически включаться при запуске двигателя и гаснуть при включении габаритов. В провод, обозначенный как «+12В», желательно врезать предохранитель на 10 А.

Еще схема подключения дневных ходовых огней

Правильно промаркированные и установленные ДХО, соответствующие предписаниям Правил ЕЭК ООН и работающие в правильном режиме не являются нарушением. Самостоятельная установка дневных ходовых огней на транспортные средства вполне законна и предусмотрена Постановлением Правительства РФ от 10 сентября 2009 г. № 720 «Об утверждении технического регламента о безопасности колесных транспортных средств», Приложение № 5.

Размещение дневных ходовых огней на автомобиле

Вариант размещения ДХО на ВАЗ 2109 совместно с противотуманками

P.S. Перечитав различные форумы, по вопросу самостоятельной установки ДХО на свой автомобиль, нашел противоречивые мнения руководителей ГИБДД на местах, и различные трактовки ими действующего законодательства. Одни говорят что самостоятельная установка дневных ходовых огней возможна при соблюдении соответствующих норм, другие приводят перечень мероприятий по легализации самостоятельно установленных ДХО на автомобиль, заранее ими не оборудованный. Выполнение мероприятий из этого перечня достаточно трудоемко и затратно. Если интересно, можно почитать тут. Так что прежде чем что-то делать, рекомендую определиться для себя в плюсах и минусах от ваших действий.

1. 5
2. 4
3. 3
4. 2
5. 1

(4 голоса, среднее: 4 из 5)

Светодиодные габаритные огни своими руками

Двойной выхлоп на ВАЗ своими руками

В заключении

Для того чтобы активировать DRL на машине достаточно только соблюсти требования ГОСТ и хоть немного разбираться в электрике. Если вы купили готовые светодиодные ДХО от известных производителей, то процесс монтажа световых элементов пройдет намного проще.

Многие автолюбители уже наслышаны о пользе ДХО и начинают поиски приличной модели в магазинах. Ассортимент широко представлен китайским барахлом стоимостью от 300 до 5000руб. Некоторые вообще не понимают, зачем ставить их на автомобиль и покупают хлам за 500руб, который светит немного ярче габаритов, мощность 2 ватта. Наверное вы видали таких, они еще светят голубым светом, и часть светодиодов не горит или моргает. Затем у них появляется проблема, как подключить ходовые огни, чтобы они проработали дольше. Гаражные умельцы предлагают различные схемы подключения ДХО, самое сложное это выбрать правильную.

Общепринятые названия, которые будут использоваться в тексте: DRL «Daytime Running Lights», дневные фары.

• 1. Виды подключения
• 2. Режим работы
• 3. Как подключить ДХО с блоком управления
• 4. Контроллер ДХО
• 5. Выбираем стабилизатор
• 6. Подключение через реле
• 7. Другие малопопулярные способы
• 8. Проверка установки
• 9. Пример пользы

Варианты подключения

Рассматривая наиболее распространенные варианты подключения ДХО, целесообразно разобрать простейшую схему подключения ходовых огней без использования стабилизатора, генератора и прочих дополнительных элементов. Чтобы ДХО активизировались при включении мотора, рекомендуется:

• Плюсовой провод соединить с плюсовой клеммой, расположенной на замке зажигания;
• Минусовой шнур закрепляют на корпусе авто в любом удобном для владельца месте;
• При повороте зажигания, ДХО будет работать.

Главным недостатком подобной схемы подключения, представляется постоянный режим работы огней при включенном зажигании. Кроме того, работа огней в данном случае, не согласована с другими световыми системами авто, а значит, подобное подключение не соответствует требованиям, указанным в ГОСТ.

Второй вариант подключения гораздо больше подходит для этой цели, так как использует цепь габаритных фар. Плюсовой провод дневных ходовых огней, в данном случае, соединяют с АКБ напрямую. Минусовой соединяют с плюсовым габаритных огней, после чего, светодиоды начинают светится. При этом, спираль лампы не горит, что связано с низким потреблением тока.

После активации габаритных огней, водитель сможет заметить, что потенциалы ДХО выравниваются, что приводит к отключению светодиодов. В результате, световая схема автомобиля переходит в штатный режим работы. Несмотря на то, что данная схема работает без серьезных нарушений, она имеет целый ряд недостатков, ввиду чего, её не следует устанавливать.

К ним целесообразно отнести:

• Огни будут работать даже при выключенном моторе;
• Схема станет неработоспособной в случаях, если в роли габаритов также задействованы светодиоды;
• Работоспособность не гарантируются в случаях, если ДХО использует мощные лампы;
• Требуется монтаж предохранителя для обеспечения надлежащей безопасности.

Поскольку данная схема также не соответствует требованиям государственного стандарта, потребуется рассмотреть наиболее простой и подходящий под существующие нормы вариант.

Контроллер ДХО

Для подавляющего большинства владельцев, наиболее приемлемым представляется использование специального блока управления, который позволяет подключить ХДО по правильной схеме, без использования реле и прочих элементов. В итоге, схема подключения отличается простотой и безопасностью, за счет уникальных преимуществ эксплуатации контроллера.

К ним следует отнести:

• Стабильное включение ДХО после запуска мотора;
• Гарантирует защиту от перегрузок;
• Поддерживает любой тип огней, включая светодиодные;
• Не влияет на работу других узлов.

Блоки управления дневными ходовыми огнями, в подавляющем большинстве случаев, полностью соответствуют государственному стандарту, что позволяет безопасно использовать их по прямому назначению. Тем не менее, некоторые производители могут внедрять в подобное оборудования различные функции, которые несмотря на полезность, могут не соответствовать требованиям ГОСТ, а значит — использовать их не рекомендуется.

Другим преимуществом подобного рода оборудования, представляется возможность его подключения по заранее предоставленной со стороны производителя схеме. При этом, она обязательно содержит данные о максимальной нагрузке, а также другие важные технические параметры. Это позволяет быстро и легко подключить ДХО без наличия какого-либо опыта и специальных знаний.

Альтернативный вариант

Если приобретение специального контроллера не планируется, целесообразно отдать предпочтение варианту подключения через реле. Оно предполагает использование 5 контактного реле, которое будет задействовано в общей схеме подключения ДХО. Подобная схема позволяет исключить любые недостатки, свойственные предыдущим вариантам и дает возможность безопасного использования ДХО без какого-либо дополнительного оборудования.

Особенности подключения реле ДХО:

• 30 на «+» выводы модулей светодиодов;
• 85 на «+» шнур габаритов;
• 86 отводят на корпус машины;
• 87а на «+» зажигания;
• 87 изолируют.

Для реализации подобного подключения через реле, необходимо обзавестись проводами для соединения, клеммами, стяжками, термотрубками и инструментом. Помимо прочего, следует продумать способ надежного крепления собранной схемы в конструкции автомобиля.

Некоторые владельцы предпочитают задействовать в схеме подключения генератор, что не рекомендуется в большинстве случаев. Ведь для того, чтобы устанавливать ДХО через генератор, потребуется выполнить монтаж резистора. Несмотря на работоспособность схемы, её надежность оставляет желать лучшего.
