Карбюратор «ока»

Принцип работы

Карбюратор ВАЗ-11113 работает по тому же принципу, что и «Солекс». Суть функционирования очень проста – в поплавочной камере постоянно находится бензин, который за счет разрежения через ГДС подмешивается к воздушному потоку, образуя вместе с ним топливовоздушную смесь.

Работает все так – водитель посредством педали газа воздействует на дроссели, тем самым изменяя скорость потока всасываемого цилиндрами воздуха.

Воздушный поток, проходя через диффузоры создает разрежение в распылителях, из-за чего происходит всасывание топлива, находящегося в поплавковой камере. Всасываемый потоком бензин проходит через топливный жиклер, который благодаря малому сечению отверстия разбивает жидкость на мелкие капли, из-за чего обеспечивается легкость испаряются. И уже в испаренном виде бензин через распылитель подмешивается в воздух.

Чтобы устранить такие проблемы, в конструкцию карбюратора включены экономайзер и ускорительный насос. Первый обеспечивает увеличенное количество бензина при высоких нагрузках мотора. Делается это за счет подачи части топлива в распылитель в обход топливного жиклера.

Статья в тему — Система смазки ОКА

Ускорительный насос отвечает за подачу необходимого количества бензина при резком открывании дросселей. Делает он это путем впрыскивания топлива через дополнительный распылитель. То есть, при резком нажатии на газ, бензин в воздушный поток подается не только через ГТС, а и распылитель ускорителя.

Работы мотора на ХХ обеспечивается системой холостого хода. Состоит она из каналов, через которые топливо подается под нижние заслонки. Воздух же, нужный для работы мотора при закрытых дросселях поступает через отверстия, проделанные в заслонках. Поэтому даже при полностью отпущенном акселераторе, в камеры сгорания подается топливовоздушная смесь, необходимая для работы мотора на минимально возможных оборотах.

Устройство

Ока впервые появилась на российском рынке в 1987 году. Выпуск продолжался до 2008 года.

Первой была версия ВАЗ 1111. Это машина с двигателем на 2 цилиндра и мотором объёмом 0,65 литра.

Затем появилась обновлённая версия ВАЗ 11113. Производилась с 1995 года. Здесь двигатель уже имел объём 0,75 литра.

Для первой версии Оки разработали карбюратор ДААЗ 1111. Для последующей модификации с 0,75-литровым мотором применяли карбюраторы серии ДААЗ 11113. Затем и их немного подкорректировали.

Объективно говорить про старый карбюратор практически бессмысленно. Машин с ним всё меньше. Да и настройки проводятся так же, как и на обновлённой версии.

Карбюратор ДААЗ 11113 является устройством, которое создаёт воздушно-топливную смесь в заводских заданных пропорциях. За счёт этого обеспечивается стабильная работа ДВС, вне зависимости от текущего выбранного режима.

Корпус выполнен из 3 элементов:

• верхняя крышка;
• главная часть, которая идёт с поплавковой камерой;
• нижняя часть, где расположены заслонки дросселя.

Само устройство является двухкамерным. Предусмотрено последовательное открытие имеющихся дросселей.

Конструктивно стоит выделить такие компоненты:

• ГДС. Это главная дозирующая система. Работает во всех доступных режимах. Состоит из диффузоров, жиклеров топливоподачи, а также воздушных жиклеров в обе камеры.
• ХХ. Это система холостого хода. Служит для поддержания стабильной работы ДВС при минимальных оборотах. Помогает грамотно расходовать топливо.

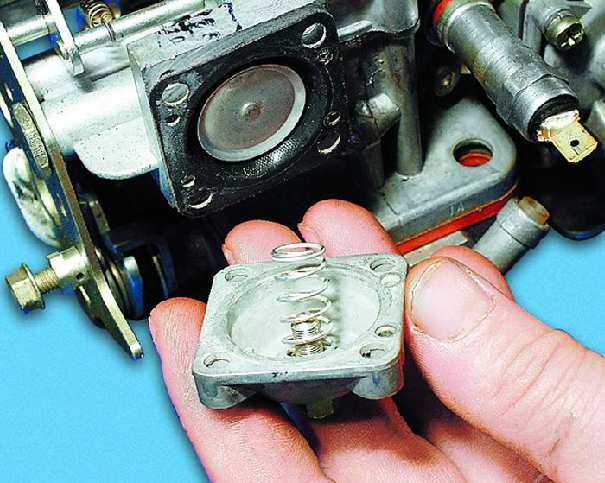

• Экономайзер. Способствует обогащению топливовоздушной рабочую смеси, когда повышаются обороты, и двигатель работает под достаточно высокой нагрузкой.
• Ускорительный насос. Его главная задача заключается в равномерной работе без заметных провалов. Даже при том условии, что педаль газа водителем выжимается резко.
• Пусковое устройство. Направлено на стабильный пуск двигателя автомобиля в любую погоду.
• Поплавковая камера. Обеспечивает поддержание постоянного уровня горючей жидкости в карбюраторе, чтобы двигатель стабильно работал;
• Переходная система. Помогает плавно набирать обороты, исключая рывки, когда вторичная камера открывается.

У каждого компонента системы своя конкретная задача.

Чтобы настроить и отрегулировать узел, применяются специальные регулировочные винты. Также настройка осуществляется с помощью выбора жиклеров и изменения углов дроссельных и воздушных заслонок.

Ремонт карбюратора на оке

Понятие ремонт карбюратора включает в себя следующее:

• грамотный демонтаж устройства;
• промывка;
• дефектация;
• диагностика устройства;
• настройка карбюратора ОКИ;
• по мере необходимости замена дефектных деталей;
• обратная сборка и ее установка на место.

Автовладелец должен понимать следующее – если у него нет никакого опыта в техническом обслуживании автомобильной техники, то регулировка карбюратора ОКИ своими руками нецелесообразна. У авто ВАЗ — ОКА ремонт карбюратора необходимо выполнять только в авторемонтной мастерской.

Перед тем как читать дальше, рекомендую ознакомиться с видео, в нем вы увидите массу полезной информации по ремонту, очистке и регулировке карбюратора ДААЗ 1111:

Главные дефекты возникающие при работе карбюратора

Карбюратор устроен так, что отвод отработанных газов происходит не одномоментно, а с течением времени. Другими словами, двигатель будет испытывать определенные сложности при его работе на повышенных оборотах. Кроме того, конструкция карбюратор ДААЗ 1111  допускает то, что в карбюратор могут попасть смазочные вещества из двигателя. А это прямой путь к образованию нагара.

При нормальной работе системы зажигания у карбюратора этой модели могут возникать следующие проблемы:

1. Нестабильная работа силовой установки ввиду того, что на жиклерах образовался нагар;
2. Из-за некорректного срабатывания педали газа произошло засорение воздушных жиклеров;
3. Снижение динамических параметров автомобиля, происходящего из-за снижения уровня топлива в поплавковой камере карбюратора. То есть, двигатель перестает получать необходимый объем топлива для работы на высоких оборотах;
4. Неравномерное движение транспортного средства (рывками) свидетельствует о том, что на поплавковом механизме скопился нагар, препятствующий нормальному перемещению топлива в системе;
5. Плавающие обороты двигателя, при постоянном режиме подачи топлива, говорят о том, возникла необходимость в регулировании пускового устройства карбюратора.

Но, главный признак неправильной работы карбюратора ОКА – ВАЗ 11113 – это резкий рост потребления топлива.

При обнаружении указанных дефектов можно сказать одно — регулировка карбюратора ОКА своими руками неизбежна и если это не поможет, то его придется отремонтировать в условиях специализированной мастерской, где в наличии есть необходимые приборы, приспособления и инструменты.

Демонтаж карбюратора на оке

Снять карбюратор с двигателя не так и сложно. Но все равно надо придерживаться определенной последовательности действий. Для выполнения демонтажа будут нужны ключи с размером зева на 8 и 13, отвертка с плоским шлицем.

КСТАТИ! ВСЕ РАБОТЫ, СВЯЗАННЫЕ С ОБСЛУЖИВАНИЕМ СИЛОВОЙ УСТАНОВКИ  В ТОМ ЧИСЛЕ И КАРБЮРАТОРА ОКА ЦЕЛЕСООБРАЗНО ПРОВОДИТЬ ПРИ ОТКЛЮЧЕННОМ АККУМУЛЯТОРЕ.

Демонтаж карбюратора на оке

Последовательность операций, которые необходимо выполнить для демонтажа карбюратора:

1. Демонтаж воздушного фильтра. К сожалению, карбюратор ока установлен таким образом, что перекрывает доступ к карбюратору.
2. После снятия фильтра необходимо открутить болт, с помощью которого заслонка соединена с кронштейном, и освободить тягу привода от всех соединений.
3. После освобождения тяги необходимо отключить вентиляционный рукав, подключенный к штуцеру и отключить проводку, ведущую к клапану экономайзера.
4. Следующий этап — это отсоединение шланга вакуумного регулятора.
5. Ослабив хомут на топливопроводе можно снять шланг. При этом надо быть готовым к тому, что может пролиться небольшое количество топлива.
6. После полного освобождения карбюратора от тяги и рукавов можно приступать к его демонтажу.

Сразу после того как карбюратор будет снят с корпуса силовой установки в нем станет видно отверстие, которое необходимо прикрыть. Это необходимо для того чтобы внутрь не попали пыль и грязь. Только после этого можно отрегулировать карбюратор.

Эксперимент на автомобиле Ока по расходу топлива

Приветствую, автолюбитель ВАЗ 1111 Ока! Сегодня рассмотрим по видео пробный заезд на автомобиле ОКА с литром бензина в пластиковой бутылке, для определения расхода топлива.

Поговорим про расход топлива на моделях ваз 1111 Ока, где установлен карбюраторный двигатель от «девятки».

Этот вопрос волнует многих автолюбителей, и сегодня проверяет расход топлива на практике Аслан Кубаев.

Для чистоты эксперимента берётся литровая пластиковая бутылка, чтобы точно дозировать используемое топливо для уточнения расхода с девяточным двигателем.

Заливаем в бутылку 1 литр бензина и можно начинать эксперимент. Это, конечно же, не точный замер расхода топлива, но от него можно собственно уже оттолкнуться, чтобы иметь представление об «аппетите» мотора.

Перед началом заезда «глушим» обратку. В нашем примере на Оке её не было и установили сами, чтобы разгрузить топливную магистраль. Однако стоит отметить, что есть и отрицательные моменты её использования. Так, если машинкой долго не пользоваться, то бензин уходит в бак и запуск двигателя, после продолжительной стоянки, несколько затруднён. В таком случае приходится руками подкачивать топливо нажимая на рычаг бензонасоса.

Здесь нужно оговориться, такая проблема была до установки обратного клапана в обратку и теперь машинка запускается нормально после любой стоянки.

Попутно показывается фильтр открытого типа, видимо, при установке он был неравномерно затянут и его несколько повело по сторонам. К тому же фильтрующий элемент полопался в нескольких местах, возможно на это подействовала ещё и холодная погода зимой.

В пластиковую бутылку залили бензина до отметки того, что было до этого в ней (минеральная вода). Так как бутылки на заводе разливает автомат, то рассчитываем, что в ней был залит ровно 1 литр жидкости. Обратную магистраль заглушили и на бензонасос надели отдельный шланг, который поместили в нашу мерную пластиковую ёмкость.

Для заглушки использовали электромагнитный клапан холостого хода. Были проблемы с холостыми оборотами, то падали или поднимались либо пропадали. Как всегда помог отец, отрегулировал карбюратор и двигатель стал работать гораздо ровнее. Только он не сказал сразу, что заблокировал открытие второй камеры, и долго Аслан не мог понять, почему не разгоняется автомобиль, как разгонялся раньше.

На следующий день, когда заводили двигатель, холостых оборотов опять нет. Что за дела.

Аслан обратился к знакомому механику в автосервис. Мастер послушал работу двигателя, открутил клапан холостого хода и выдал резюме – большое отверстие в жиклёре клапана. Маркировка жиклёра «41».

Оказалось, что жиклёр, и сам карбюратор ДААЗ 21083 изготовлены некачественно. После того как в хорошем магазине купили оригинальный клапан с таким же жиклёром на «41» и сравнили отверстия в том, что стояли и приобрели до этого, то в старом просто оказалось натуральное «дупло». Вот, что значит приобретать ремкомплекты где придется .

Кстати, с этим электромагнитным клапаном регулировка мотора стала расширенной и плавной.

Итак, тронулись. Эксперимент, чуть было не сорвался, так как забыли обнулить показания спидометра. Не забывайте это делать, если будете проверять расход топлива на своём автомобиле.

Скорость в районе 60-70-75 км/ч, в данный момент едем по трассе. Попали в пробку, но это даже лучше для чистоты эксперимента, так как получается смешанный режим движения. Немного постояли в пробке.

Регулировка клапанов Ока 11113 своими руками

В 1989 году автолюбители увидели первые экземпляры машины ВАЗ 1111, которая стала базой для семейства. Производство малолитражки освоили три завода, это ВАЗ в г. Тольятти, КамАЗ г. Набережные Челны, г. Серпухов, автозавод которого специализировался производством мотоколясок для инвалидов. Такое распределение сил и средств позволило быстро начать производство этой модели без строительства новых производственных площадей.

Покупателям предлагали два варианта машины, которые отличались только силовым агрегатом. Автомобиль имеет привод на передние колёса, а замена ремня ГРМ Ока проводится по аналогии с моторами ВАЗ 2108, ВАЗ 21083.

Ремонт и регулировка карбюратора на автомобиле ОКА

Засорившийся карбюратор автомобиля становится источником головной боли для любого автовладельца. Водитель автомобиля ОКА в этом смысле исключением не является. Если карбюратор вовремя не отремонтировать, о комфортной езде можно будет забыть. Можно ли отремонтировать это устройство своими силами? Разумеется.

Модели карбюраторов для автомобилей ОКА

Существует несколько модификаций автомобилей ОКА. Самой первой машиной этой марки была модель 1111. Её выпускали на заводах ВАЗ и КамАЗ. Эта модель имела объём двигателя 0.65 литра и комплектовалась карбюратором марки ДМЗ, который производился на автоагрегатном заводе в Димитровграде.

Основные элементы карбюратора ДААЗ 1111 для автомобиля ОКА

Затем появилась новая модель автомобиля ОКА — 11113. Объём двигателя у этой машины был чуть больше и составлял 0.75 литра. Соответственно, немного изменился и карбюратор. На модель 11113 устанавливаются карбюраторы ДААЗ 1111. Это устройство производится на том же заводе в Димитровграде. От своего предшественника этот карбюратор отличается лишь увеличенным размером смесительной камеры. Во всём остальном устройство не претерпело никаких изменений.

Распространённые неисправности карбюратора и их причины

• карбюратор «стреляет». Это — наиболее распространённая неисправность, связанная с карбюраторами машин ОКА. Обычно проблема возникает из-за некачественного бензина. Из-за него в карбюратор начинает поступать слишком бедная топливная смесь, после чего водитель слышит под капотом громкий хлопок, напоминающий пистолетный выстрел. Для устранения проблемы следует слить некачественное топливо, сменить бензоколонку и почистить карбюраторные жиклёры;
• избыток бензина в карбюраторе. Если в устройство поступает слишком много бензина, то завести автомобиль очень трудно: двигатель запускается, но тут же глохнет. Для устранения этой проблемы необходимо точно отрегулировать карбюратор, а если проблема не ушла — установить новый комплект свечей зажигания;
• нет бензина в карбюраторе. Если бензин не поступает в карбюратор, то автомобиль просто не заведётся. Обычно топливо перестаёт поступать из-за засора в одной из камер устройства или из-за плохой регулировки. Решение только одно: снять карбюратор, полностью его разобрать и промыть;
• в карбюраторе образовался конденсат. Эта проблема встречается редко, но не упомянуть о ней нельзя. Чаще всего конденсат появляется в карбюраторе зимой, в сильные морозы. После этого машина очень плохо заводится. Если завести всё же удалось, надо как следует прогреть двигатель в течение 10–15 минут. Обычно этого бывает достаточно для полного устранения конденсата.

Модификация карбюратора оки

Из неопубликованного. Некоторые доработки улучшающие функциональность оковского карбюратора. Необязательные, но с ними лучше, чем без них. 1. Обратка. Обратка вобще присутствует на всех «современных» карбюраторах и по какой причине от нее отказались на ококарбе мне не понятно. Ведь даже прилив под нее имеется. А ведь благодаря обратке можно оку избавить от одной из ее болячек. Бензонасос в жару отказывает по причине того, что образующиеся пары бензина он не может прокачать, вот и отказывает. То есть бензин в нем не циркулирует постоянно. Игла в карбе запирается по необходимости, бензин дальше не идет и бензонасос просто молотит в холостую. Пока игла не откроется. Но за это время бензин в горячем насосе уже закипит. Или например шток бензонасоса неотрегулирован и имеет вылет больше нужного. Большое давление бензонасоса способно продавить иглу с поплавком и карбюратор зальет. У меня так случилось когда-то давно. Игла исправна, а коллектор был залит бензином. Или давлением рвет или сочится из под бензошлангов. С обраткой большого давления нет, все травится обратно в бак. Для того чтобы сделать обратку понадобится: сверло 1 мм, штуцер (выдернул из карба 08) (можно подходящую трубку). В приливе на крышке карбюратора сверлится отверстие.

И вставляется штуцер. У меня он сел с натягом. Но можно и на клей посадить. Хотя он и так не вылетит. Давления как я говорил уже не будет, все стравится в обратку.

Ленивую обратку лучше не делать, тащите бензопровод до бака. В БЖ я уже описывал как я прокладывал обратку до бака.2. Винт качества. Расположен он так, что не очень удобно к нему тянуться. Сделал выносной винт. Был у меня вот такой тросик сброса суточного одометра шестерочного спидометра.

Винт качества был вот так обрезан (пардон за качество фото. фоткал на жиклер 92,5) Резинка перенесена винт обточен

И он прекрасно соединяется с тросиком. Приклеен для надежности.

Вставлен в свое место и вкручен

И вот таким образом прикручен к крышке

Итог. Качество прекрасно регулируется без использования отвертки и даже без снятия кастрюли!3. Паровой эконостат. Сделал для эксперимента. Суть в том что на высоких оборотах смесь дополнительно обогащается вытягивая пары бензина из поплавковой камеры. В ококарбе это частично реализовано, так как воздушный жиклер переходной системы второй камеры выведен какраз в поплавковую камеру и забирает оттуда пары. Как раз на эту тему ходил ролик в ютубе, что то там про якобы огромную ошибку инженеров дааз выпустивших карбюратор один из жиклеров которого выходит в ПК. Типа его там заливает бензином, оттуда он выливается в коллектор и вобще там все неправильно. Так вот, ребята, поменьше слушайте таких бредней. Во время открытия второй камеры нужно обогащение, для этого есть переходная система второй камеры, которая к тому же с пользой обогащается парами из ПК. Так вот, возвращаясь к эконостату. Такая вещь присутсвует на инокарбах. Делал так. Вот выход вентиляции ПК изнутри

Вот снаружи

Я досверлил канал изнутри по диагонали и вставил туда медную трубку

Позже вертикальный срез я изменил на горизонтальный выходом кверху. В этом месте просверлено дополнительно балансировочное отверстие внутрь в ПК для того чтобы в ПК не создавалось разрежение.

В прокладке вырезал окошко

4. Маленькие изменения в системе подвода разрежения для экономайзера. Мне не очень нравилось что пришлось для забора разрежения к экономайзеру тянуть шланг к противоположной стороне карба. Я сделал его поближе. Вот здесь в районе заслонки второй камеры сделаны отверстия через перегородки сверлом 0,5

В наружнее отверстие вставлен штуцер. Получившаяся камера будет снижать пульсации разрежения.

Соединено силиконовой трубкой. Кстати здесь видно топливопровод от экономайзера, который я до этого сделал пвх трубочкой. Я его заменил таким же силиконом, посчитал что будет надежнее. В результате эксплуатации силикон здесь затвердел и стал жестким как пластмасса. Но не хрупким. В общем нормально.

Кстати недавно мне закралась мысль. Может я себе внушаю, что экономайзер здесь нужен. Ну поскольку окуха у меня имеет хорошие ездовые качества (для оки конечно). Двигатель капитален (об этом позже). Вот и думаю точно ли дело в нем. Для эксперимента отключил экономайзер. О, да. Дело в нем. Подкатываясь к небольшому подъему со светофором на четвертой и не высокими оборотами, привычно втопил газульку и как то неохотно машина стала набирать скорость. Для меня все очевидно. Нужная вещь. Ну и на последок тизер

ВАЗ 11113

Регулировка привода карбюратора

Выполняется при замене карбюратора, а также при износе или замене деталей привода.

1. При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной — закрыты.
2. Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок.
3. Натяжение троса при полностью отпущенной педали проверяется так: оттягиваем трос на середине ветви возле карбюратора на величину около 10 мм, при этом дроссельные заслонки не должны открываться. Если оттянуть ветвь на большую величину (около 15 мм), они должны начать приоткрываться.

Регулировка уровня топлива в поплавковой камере

Выполняется при замене игольчатого клапана, поплавка (см. также «Диагностика неисправностей двигателя«).

1. Снимаем крышку карбюратора (см. «Разборка карбюратора«,) и замеряем выступание игольчатого клапана над крышкой, которое должно составлять 10 мм. Если это не так, заменяем прокладку или клапан с прокладкой.
2. Установив поплавок нижней частью на ровную поверхность, измеряем расстояние от нее до центра оси поплавка. Оно должно составлять 23,1 мм. Регулируем размер подгибанием рычажка.
3. Измеряем расстояние от язычка до верхней плоскости поплавка, которое должно составлять 2,0 мм.
4. В качестве калибра можно использовать сверло.
5. Регулируем расстояние подгибанием язычка. При этом его опорная поверхность должна быть перпендикулярна оси игольчатого клапана.

Регулировка пускового устройства

Выполняется на снятом карбюраторе.

1. При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться. Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).
2. При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор С (см. рис).

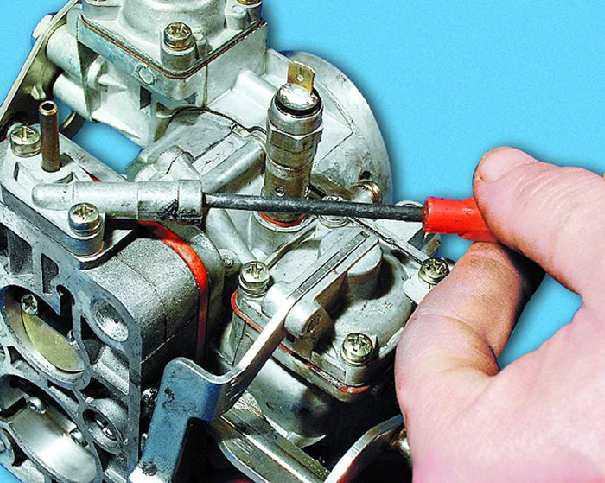

3. Этот зазор регулируем, поворачивая тонкой шлицевой отверткой винт на рычаге привода дроссельной заслонки.
4. При полностью закрытой воздушной заслонке нажимаем вручную (можно отверткой, палочкой и т.п.) на шток пускового устройства до упора. При этом воздушная заслонка должна приоткрыться на пусковой зазор (см. таблицу выше). В качестве калибра используем сверло.
5. Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства. Вставив в прорезь тонкую шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку.

Пусковое устройство: 1 — рычаг пускового устройства; 2 — дроссельная заслонка; 3 — упорный винт приоткрытия дроссельной заслонки; 4 — рычаг на оси дроссельной заслонки первой камеры; 5 — трос управления пусковым устройством: 6 — нижняя кромка паза кулачка; 7 — верхняя кромка паза кулачка: 8 — пружина воздушной заслонки; 9 — воздушная заслонка: 10-рычаг на оси воздушной заслонки; 11 — шток диафрагмы пускового иеханизма: 12 — диафрагма пускового механизма: 13 — упорный (регулировочный) винт диафрагмы; 14 — винт крепления рычага пускового устройства; В — пусковой зазор воздушной заслонки; С — пусковой зазор дроссельной заслонки.

Регулировка системы холостого хода

Выполняется при ТО, нарушениях в работе двигателя (см. «Диагностика неисправностей»).

1. Регулировка выполняется на прогретом двигателе. На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 820-900 мин-1 и содержание оксида углерода (СО) 0.5-1,2%, после чего напрессовывают на головку винта ограничительную пластмассовую втулку. Если поворотом втулок не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества устанавливаем частоту вращения коленчатого вала, а винтом качества — содержание в отработавших газах оксида углерода.
2. При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.
3. При повороте винта количества по часовой стрелке частота вращения коленчатого вала увеличивается.
4. При повороте винта качества по часовой стрелке содержание СО в отработавших газах увеличивается.

Настройка холостого хода

Пропадание холостого хода, нестабильность малых оборотов, частая остановка двигателя доставляют немало хлопот автовладельцам, для устранения подобных неисправностей приходится снимать карбюратор. Но в некоторых случаях можно обойтись и без разборки/ сборки КУ, ограничившись только продувкой.

Прочистку канала ХХ можно выполнить следующим образом:

• заглушив двигатель, сняв КВФ и отсоединив питающий провод, отворачиваем электромагнитный клапан ХХ;
• затыкая пальцем руки канал в том месте, где вывернули электромагнитный клапан (ЭМГ), запускаем ДВС, подгазовываем, даем мотору некоторое время поработать;
• продуваем жиклер и сам ЭМГ, ставим детали на место, подсоединяем проводок;
• винтом количества немного добавляем оборотов, выполняем запуск мотора;
• если прочистка прошла успешно, движок уже будет функционировать на холостом ходу, но с повышенными оборотами;
• теперь, заворачивая винт качества, производим регулировку топливной смеси, закручиваем до тех пор, пока двигатель не начнет несколько сбавлять обороты и «сбоить»;
• чуть откручивая винт качества, добившись устойчивости функционирования движка, винтиком количества устанавливаем ХХ в пределах положенной нормы (850-900 об/мин).

Если продувка не помогла, тогда уже нужно снимать карбюратор, производить его разборку и капитальную чистку. Когда топливный расход завышен, можно поэкспериментировать с ХХ, например, купить в автомагазине жиклер ЭМГ меньшего сечения и установить его вместо штатной детали.

Как очистить карбюратор

Прежде чем заняться регулировкой карбюратора на Оке, его нужно обязательно почистить. Именно загрязнения являются основной причиной нестабильной работы двигателя на этих машинах.

Карбюраторный узел со временем засоряется. Особенно если использовать топливо низкого качества. Грязь проникает в жиклеры, а также топливные каналы.

Это может повлечь за собой такие симптомы:

• пропажа холостого хода;
• двигатель не набирает обороты;
• возникает эффект троения ДВС;
• увеличивается расход горючего;
• из выхлопной трубы поступает дым чёрного цвета.

Во многих таких ситуациях серьёзный ремонт не нужен. Достаточно просто почистить систему, а затем заняться регулировкой карбюратора на Оке 11113.

Практика показывает, что чаще всего засоряются каналы ГДС, когда двигатель не набирает обороты в условиях открытия заслонки первой камеры. Хотя при этом холостой ход не пропадает.

Тут следует удалить загрязнения с помощью сжатого воздуха, не снимая карбюратор.

Смысл в следующем:

• заглушить двигатель Оки и поднять капот;
• снять корпус воздушного фильтра;
• насосом, грушей или компрессором продуть каналы от ГДС;
• запустить двигатель;
• проверить стабильность его работы.

Если поведение стало нормальным, тогда фильтр ставится на место и машина продолжает эксплуатироваться. Если нет, тогда нужно продуть ещё раз.

Как настроить карбюратор

Карбюратор является одним из самых сложных узлов современного автомобиля, позволяющим с максимальной эффективностью использовать конкретный двигатель. Именно от правильности его регулировки зависит потребление топлива и содержание токсичных веществ в выхлопных газах. Независимо от конкретной модели карбюратора и автомобиля правильно отрегулировать параметры воздушно-бензиновой смеси можно, только используя газоанализатор и профессиональное измерительное оборудование. Желательно проводить настройку карбюратора на экономичность после любых работ с двигателем.

Однако осуществить подстройку под свой стиль вождения можно и самостоятельно.

Видеоурок о том, как почистить и настроить карбюратор ВАЗ

При этом следует соблюдать основные правила:

1. Регулировать карбюратор можно только после выхода двигателя на рабочий температурный режим;
2. Следует проверить и прочистить все высоковольтные провода, а также клеммы аккумулятора;
3. Необходимо убедиться в исправности системы подачи топлива и в том, что правильно выставлено зажигание. К регулировке можно приступать, только убедившись в исправности всех остальных систем. Часто причиной появления провалов и слабого отклика на педаль является банальное загрязнение сетчатого фильтра;
4. Во время регулировки желательно включить все мощные потребители электроэнергии: дальний свет, печку, обогрев стёкол и т.д.;
5. Перед разборкой и чисткой карбюратора желательно приобрести ремкомплект для конкретной модели. Он содержит жиклёры, уплотнительные прокладки, диафрагмы ускорительного насоса, пускового устройства и других вспомогательных элементов;
6. Недопустимо использовать для чистки внутренних поверхностей ветошь, кисти или металлическую проволоку. Оптимальный вариант — это применение сжатого воздуха.

SOLEX — популярный производитель карбюраторов для отечественных авто

Основными производителями карбюраторов для отечественных автомобилей являются Озон, Вебер, ПеКАР (К151) и «Солекс» (SOLEX). Принципиальных отличий в их регулировке нет. Однако нужно учесть, что все модификации карбюратора Солекс 2108 имеют различные тарировочные данные, что вызвано их широким применением на автомобилях ВАЗ, ЗАЗ и АЗЛК.

Переливает карбюратор

Нередко на Оке возникает ситуация, когда заливает карбюратор, при такой неисправности обычно очень сложно завести машину, а в иных случаях движок и вовсе не запускается. Здесь может быть несколько причин неполадки:

• не держит игольчатый клапан;
• бензонасос создает слишком большое давление топлива (если не установлена «обратка»);
• неправильно выставлен уровень в ПК (больше нормы);
• не герметичен поплавок.

Поиск причины дефекта обычно начинается с осмотра деталей поплавковой камеры, а если присутствует значительный перелив и пахнет бензином, в первую очередь следует обратить внимание на запорный механизм
