Почему при неисправном датчике кислорода машина плохо едет и расходует много бензина?

Назначение

Знание особенностей работы и назначения лямбда зонда весьма полезны для автолюбителя.

Во-первых, уже никто не сможет обмануть владельца транспортного средства, а во-вторых, в случае поломки можно самому поставить «диагноз».

Задача лямбда-зонда — создать условия для выполнения функций каталитическим нейтрализатором, который осуществляет фильтрацию выхлопа автомобиля.

Работа катализатора.

По сути, катализатор снижает вредность выхлопа, а лямбда-зонда осуществляет контроль работы данного устройства.

Название зонда произошло от известной греческой буквы «лямбда», которой обозначается объем кислорода в подготовленной горючей смеси.

Величина лямбды составляет 14.7 единиц на одну единицу топлива. Пропорциональность обеспечивается, благодаря электронному впрыску топливной смеси и работе лямбда-зонда.

Назначение устройства зависит и от его позиции в транспортном средстве.

Как правило, датчик кислорода монтируется перед катализатором, что позволяет точно измерять уровень кислорода в горючей смеси, а в случае дисбаланса давать сигнал блоку управления впрыска.

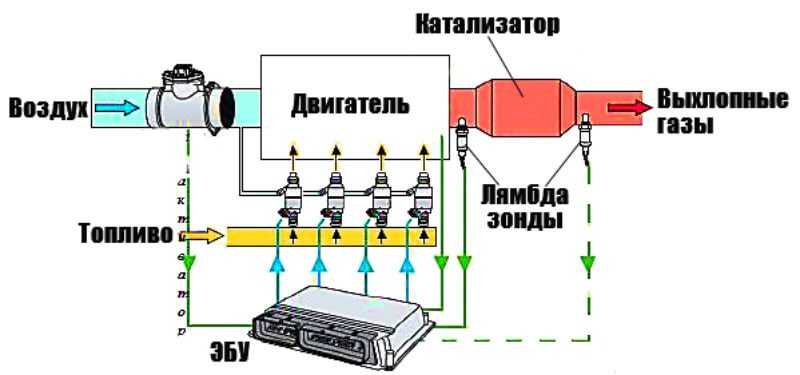

Чтобы повысить эффективность работы, на новых моделях авто ставится не один, а два датчика, закрепляемые с одной и другой стороны катализатора.

Такая конструкция позволяет с большей точностью анализировать состав выхлопа.

Выбор лямбда зонда

• Неисправные лямбда-зонды не подвергаются никакому ремонту, поэтому в случае неисправностей возникает необходимость их замены.
• Опыт показывает, чтобы выбрать зап-часть проверенного бренда, отвечающего требованиям качества, чем дешевая замена.
• Надлежащая и надежная работа датчика зависит от качества материалов, используемых для его изготовления, хорошо спроектированной конструкции, точной обработки и точной сборки (лазерной сварки) компонентов. Здесь применяются очень строгие требования, так как весь датчик подвергается очень неблагоприятным условиям, существующим внутри выхлопной системы, и, следовательно, к значительным разностям температур, сильным вибрациям, влажности и химически активным веществам.
• Использование более дешевых деталей может обеспечить только очевидную экономию, так как обычно ускоряет период замены. Кроме того, дешевые замены часто предлагаются как «универсальные», то есть без оригинальных разъемов на концах проводов.
• Ручное изготовление повышает риск соединений с плохой проводимостью или даже совершенно неправильными, что может привести к серьезным и дорогостоящим отказам других компонентов электронной системы управления двигателем.

Признаки неисправности лямбда зонда

Признаки неисправности этого устройства могут быть разными, и самым главным сигналом для водителя станет нарушение нормальной работы мотора. Если устройство работает плохо, то качество топлива, которое подаётся в камеру сгорания, значительно понижается.

Почему ломается лямбда зонд? Причины могут быть следующими:

• Корпус машины был разгерметизирован.
• Внутри топливной системы попал воздух или выхлопные газы.
• Датчик перегрелся из неполадок системы зажигания или неправильной покраски мотора.
• Обыкновенный износ компонентов.
• Неисправность электропитания – сигналы не поступают к ЭБУ.
• Поломка в результате удара или другого механического воздействия.

В последнем случае лямбда зонд ломается в одно мгновение. Остальные симптомы свидетельствуют о том, что устройство выходит из строя постепенно. Если вы не знаете, как проводить диагностику этого компонента и не представляете, где он находится, то неисправности лямбда зонда определить не удастся.

Как понять, что этой детали скоро придёт конец? Сначала датчик начинает работать через раз. Сигнал иногда просто не передаётся для электронного блока управления. Это приводит к коррекции оборотов холостого хода. Данный показатель начинает изменяться и его колебания расширяются в диапазоне. Качество бензина или солярки понижается, а сам автомобиль дёргается.

Водитель слышит хлопки внутри мотора, а на приборной панели загорается соответствующая иконка. Затем датчик просто не работает на двигателе, который был только что запущен. Приборная панель будет сообщать вам об этом всеми доступными способами. Мощность машины сильно снижается, и когда вы будете нажимать на педаль ускорения, из двигателя будут слышны хлопки.

Но самая большая опасность для водителя заключается в перегреве двигателя, что становится причиной тотальной поломки системы. Если игнорировать сломанный датчик, то его состояние станет ухудшаться.

Это прямым образом влияет на работу машины. Качество передвижения снизится, потребление бензина увеличится и внутри машины начнёт пахнуть выхлопными газами с характерным запахом. Некоторые современные автомобиля оснащены системой блокировки двигателя, если датчик не работает. Придётся вызывать эвакуатор и отправляться в автосервис.

Самая худшая альтернатива развития события – это разгерметизация устройства. Если в машине ВАЗ произойдёт такой случай, то движение лучше прекратить, если вы не хотите окончательно доломать мотор. При окончательной поломке запчасти отработанные газы начинают попадать в ёмкость атмосферного воздуха. При срабатывании тормозных колодок устройство начинает определять большое количество молекул воздуха и подаёт чрезмерное количество сигналов для ЭБУ. В результате система управления впрыска ВАЗ работает некорректно или вообще перестаёт функционировать.

Как узнать, что произошла разгерметизация зонда? При движении на высокой скорости внутри двигателя сильно стучит. Автомобиль начинает двигаться рывками, и слышен неприятный запах отработанных газов. Также эту поломку можно определить путём визуального анализа корпуса выпускных клапанов и свечей – на них появляется сажный налёт.

Это интересно: Как проверить РХХ ВАЗ-2112 — признаки неисправности, фото, видео

Нулевой показатель тока

Существует еще одна ситуация, когда во время работы ДВС кислородный зонд отправляет на ЭБУ сигнал нулевой силы тока. Это обозначает, что контроллер не смог вывести параметр лямбда на «1» или стехиометрию, существуют несколько распространенных причин:

• критичный дефект;
• неисправность зонда.

На практике водитель в одном случае из десяти увидит код ошибки, говорящей, что датчики не работает. ЭБУ не проверяет качество работы лямбда зонда, поскольку для мониторинга необходимо принудительно обогатить топливную смесь, затем критически увеличить поступление воздуха в цилиндры. Это способствует токсичному выхлопу. Поскольку вся система направлена на поддержку экологического стандарта отработанного газа, проверить рабочее состояние датчика можно только принудительно, вручную.

Критичный дефект возникает на исправном датчике, если его система корректировки на пределе параметров настройки. В этом случае на доске приборов появляется код ошибки «Превышение предела корректировки топливной смеси».

И в первом и во втором случае проводится демонтаж датчика, его проверка на работоспособность, вторым шагом идет проверка топливного состава. Если смесь подается в цилиндры блока неправильного состава, проводится корректировка качества смеси через настройку форсунок, зажигания, других элементов системы топливоподачи.

Как работает датчик кислорода

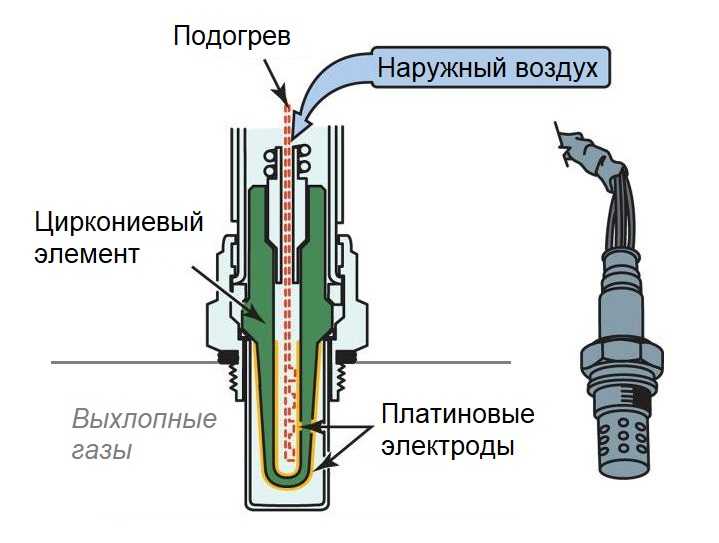

В современных автомобилях используются различные типы лямбда-зондов. Рассмотрим устройство и принцип работы самого популярного из них — датчика кислорода на диоксиде циркония (ZrO2). Датчик состоит из следующих основных элементов:

• Внешний электрод — контактирует с выхлопными газами.
• Внутренний электрод — контактирует с атмосферой.
• Нагревательный элемент — используется для нагрева лямбда-зонда и более быстрого доведения его до рабочей температуры (около 300 ° C).
• Твердый электролит — расположен между двумя электродами (оксид циркония).
• Корпус.
• Протектор наконечника — имеет специальные отверстия (перфорацию) для входа выхлопных газов.

Внешний и внутренний электроды имеют платиновое покрытие. Принцип действия такого лямбда-зонда основан на возникновении разности потенциалов между чувствительными к кислороду слоями платины (электродами). Это происходит при нагревании электролита, когда через него проходят ионы кислорода из воздуха и выхлопных газов. Напряжение на электродах датчика зависит от концентрации кислорода в выхлопных газах. Чем она выше, тем ниже напряжение. Диапазон напряжения сигнала датчика кислорода составляет от 100 до 900 мВ. Сигнал имеет синусоидальную форму, в которой различают три диапазона: от 100 до 450 мВ — бедная смесь, от 450 до 900 мВ — богатая смесь, 450 мВ соответствуют стехиометрическому составу топливовоздушной смеси.

Неисправен лямбда-зонд: причины и ремонт

Лямбда-зонд выходит из строя по различным причинам. Это высокие нагрузки на выхлопную систему машины, повреждение электрической проводки, использование низкокачественного бензина и другие. Ниже рассмотрим основные сценарии возникновения неисправностей, а также узнаем, как эти проблемы с лямбда-зондом разрешаются.

Образование нагара

Одной из популярных причин выхода из строя лямбда-зонда – образование слоя нагара в области активной зоны запчасти. Если двигатель заводить слишком резко, то небольшие порции бензина попадают в выхлопную систему машины и оседают там на поверхности лямбда-зонда. Нагар образуется и по другим причинам – использование низкокачественного топлива, неправильное включение двигателя.

Устанавливается поломка по следующим признакам:

1. Двигатель работает небольшими рывками.
2. Часто пропадает зажигание.
3. Периодически мигает индикатор “Check Engine”.

Статья по теме: Горит Check Engine (ошибка двигателя): причины и лучшие решения проблемы

Чтобы исправить эту проблему, рекомендуется демонтировать старый и поставить новый лямбда-зонд. Также можно попытаться очистить наконечник самостоятельно. Делается это так:

1. Демонтируйте устройство, аккуратно снимите защитный колпачок.
2. Налейте в емкость 80-100 мл ортофосфорной кислоты.
3. Поместите в емкость колпачок, чтобы его край остался снаружи (например, привяжите к чему-либо).
4. Спустя 20-30 минут достаньте датчик, промойте водой и высушите его.
5. Установите обратно наконечник, нанесите защитную пасту и приварите конструкцию (например, методом аргонной сварки).

Перегрев устройства

Лямбда-зонд может временно выходить из строя из-за перегрева выхлопной системы. Ключевое слово здесь “временно” – при повышенной нагрузке начинает мигать кнопка “Check Engine”. Тогда как при нормальной езде такая проблема не наблюдается. Связано это с тем, что на автомобили устанавливаются датчики на циркониевой основе, а такие лямбда-зонды не могут работать при высоких температурах. Это и приводит к выходу из строя прибора.

Устанавливается перегрев по таким признакам:

• Проблема возникает только при высоких нагрузках (езда на высокой скорости, подъем в гору).
• Серьезно растут расходы топлива.
• Ухудшается работа системы разгона и торможения.

Чтобы устранить эту неполадку, рекомендуется демонтировать циркониевый и поставить титановый лямбда-зонд. Иногда это не помогает – например, если автомобильная система в целом не справляется с высокими нагрузками (а не только лямбда-зонд). В таком случае просто снизьте уровень нагрузки, чтобы устранить неполадку (например, ездите более медленно).

Повреждение электропроводки

Еще одной популярной причиной выхода из строя лямбда-зонда является повреждение проводки. Каждое устройство оборудовано электрическими проводами (от 2 до 4), которые передают сигнал на блок управления мотором. В случае повреждения проводки сигнал становится нестабильным, что приводит к разбалансировке работы мотора. Повреждение проводов часто имеет механическую природу (например, водитель попал в ДТП).

Повреждение электрической проводки устанавливается по таким признакам:

• Двигатель работает с перебоями, возможны проблем с зажиганием.
• Заметное увеличение расходов топлива.
• Периодически загорается индикатор “Check Engine”, но потом потухает.

В случае повреждения проводов рекомендуется поставить новый лямбда-зонд. Можно выполнить замену поврежденного участка цепи, если у Вас завалялись провода от старого зонда. Для ремонта старый кислородный датчик демонтируется из системы, потом срезается старый поврежденный элемент (с соединительной вилкой или без). На ее место устанавливается неповрежденная электропроводка от старого лямбда-зонда.

Выход из строя нагревателя

Еще одна причина выхода из строя лямбда-зонда – поломка нагревательного элемента. Поломка нагревателя не всегда выводит из строя ведь зонд. Этот дефект обычно не дает о себе знать при низких нагрузках, однако при средних и высоких нагрузках он проявляет себя. Основные признаки поломки нагревателя:

• При повышенных нагрузках движок начинает глохнуть.
• Повышаются расходы топлива при подъеме на гору или во время быстрой езды.
• Запчасть была куплена давно (примерный пробег – 30-50 тысяч километров).

Нагревательный элемент крепится внутри лямбда-зонда прочно, поэтому разобрать запчасть и достать поврежденный нагреватель сложно. Если у Вас возникла такая проблема, купите новый зонд и поставите его взамен старого. Если не планируете ездить при высоких нагрузках, то замену можно не производить. То есть на поврежденном лямбда-зонде можно ездить до полного выхода из строя.

Рабочий цикл широкополосного датчика

Рабочую зону широкополосного лямбда зонда принято условно делить на 4 части. Это удобно для понимания принципа работы узла, во время диагностики, когда на приборной панели выходит ошибка системы.

1. Камера ионого электролизного насоса — А.
2. Чувствительный элемент или элемент Нернста — В.
3. Электроцепь — С.
4. ЭБУ — Д.

Отработанные газы, проходя по патрубку системы проникают в диффузионную щель, где происходит процесс дожигания. После дожига в камере образуется либо избыток, либо нехватка кислорода. Время каталитического сгорания твердых частиц в камере занимает 0.01 сек., но поскольку процесс дожига происходит только при высоком нагреве газа (от 200–300 градусов по Цельсию), камера нагревается через элемент нагревателя.

После догара топливного выхлопа в блоке, чувствительный элемент Нернста проводит сравнение, полученный состав воздуха с эталонным и передает информацию на ЭБУ мотора в одном из трех вариантов:

• недостаток кислорода (лямбда «минус»), смесь обедненная;
• переизбыток (лямбда «плюс»), смесь обогащенная;
• стехиометрия (лямбда =1) — уравновешенный параметр.

На основе показателей ЭБУ посылает импульс на ионный насосный блок. В зависимости от первичных данных блок управления передает одну из трех команд.

1. При переизбытке кислорода формируется положительный ток, смесь обедненная, необходимо провести лишний кислород в выхлопной патрубок.
2. Если смесь обогащенная, необходимо закачать кислород из коллектора выхлопной системы в камеру и сформировать отрицательный ток.
3. При стехиометрии ЭБУ не дает сигнал.

Во время формирования положительного или отрицательного тока в блоке ионного насоса, формируется показатель качественного состава выхлопной смеси. ЭБУ считывает параметр тока на сторонах насоса и формирует сигналы на корректировку подачи топлива в систему впрыска.

После внедрения широкополостных датчиков в систему выходного коллектора значительно упростился процесс диагностики и отпала необходимость использовать газоанализаторы. Но не все так однозначно в работе современных датчиков.

Сколько стоит датчик кислорода?

Стоимость датчика зависит от типа изделия и распространенности модели. Ниже приведены справочные цены на устройства, применяемые на некоторых моделях авто.

Наименование	Цена, руб
Лямбда-зонд на ВАЗ-2114	1500-2000
Лямбда-зонд на Hyundai Solaris	4500
Лямбда-зонд на Volkswagen Polo Седан	3500-5000
Лямбда-зонд на Газель, Волга	1600-2600
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Источники

• https://avtozam.com/elektronika/sensor/lyambda-zond-priznaki-neispravnosti/
• https://AvtoNov.com/%D0%BF%D1%80%D0%B8%D0%B7%D0%BD%D0%B0%D0%BA%D0%B8-%D0%BD%D0%B5%D0%B8%D1%81%D0%BF%D1%80%D0%B0%D0%B2%D0%BD%D0%BE%D1%81%D1%82%D0%B8-%D0%BB%D1%8F%D0%BC%D0%B1%D0%B4%D0%B0-%D0%B7%D0%BE%D0%BD%D0%B4%D0%B0/
• https://scart-avto.ru/remont/priznaki-neispravnosti-lyambda-zond-kak-proverit-i/
• https://adact2.ru/a/lambda-zond
• https://AutoTopik.ru/remont/923-priznaki-neispravnostey-lyambda-zonda.html
• https://autocentrum.ru/articles/datchiki/18859-priznaki-neispravnosti-lyambda-zonda-kak-proverit-datchik-kisloroda-multimetrom-svoimi-rukami-remont-i-zamena-ustroystva.html
• https://uremont.com/publications/articles/neispravnost-lyambda-zonda
• https://avto-idea.ru/remont/priznaki-neispravnosti-lyambda-zonda-kak-proverit-i/

Форма лямбда-зонда

Кислородные датчики классифицируются в зависимости от ширины, поэтому среди них выделяют широко- и узкополосные запчасти. В первом случае речь идет о приборе современного плана. Он используется и на входе, и на выходе, а потому считается универсальным.

Особенности такого лямбда-зонда – выявление цифровых отклонений от нормы. То есть, широкополосный лямбда-зонд предназначен для точного расчета соотношения между кислородом и топливом. Он позволяет с легкостью определить, является ли смесь «богатой» или «бедной», а также подает сигналы в электрический блок, какая именно корректировка позволит достичь стехиометрического соотношения.

Такие элементы могут быть установлены и на двигатели, которые используют «обедненную» смесь. Благодаря своим свойствам широкополосные датчики нагреваются так же, как и титановые. Их средняя температура для активации работы составляет 650°C.

Основное преимущество такого датчика – своевременная регулировка смеси. За счет наличия насосной и измерительной систем осуществляется замер показателей, а затем их корректировка. Как это работает:

 Прибор измеряет состав смеси.

 Показатели сравниваются с рекомендованными значениями. У каждого транспортного средства есть свои особенности работы системы ДВС, поэтому у некоторых автомобилей данные могут почти всегда быть в норме, в то время как у других – «скакать» в том или ином направлении.

 Если смесь «бедная», то осуществляется высвобождение излишне накопившегося воздуха из системы.

 При избытке топлива датчик подает сигнал к электронному блоку, в результате чего осуществляется обогащение кислородом из окружающей среды.

Реакция в системе происходит благодаря измерению напряжения тока. В случае «бедной» смеси, в составе которой преобладает кислород, напряжение увеличивается. И, напротив, для «обогащенной» смеси является нормой снижение уровня напряжения, что является свидетельством того, что пора пополнять запасы газа из внешних источников.

Учитывая сложность процессов, чтобы перемещение кислорода из системы и обратно происходило быстро и без проблем, откачка и наполнение воздухом осуществляется через специальное отверстие. Оно называется диффузионным зазором. Когда кислород высвобождается (а также при обратном процессе), направление тока меняется, как и напряжение в устройстве.

Последние 5 лет преимущественно используются широкополосные датчики. Они более точные и надежные, так как оснащены сверхчувствительными элементами на поверхности лямбда-зонда. Узкополосные зонды учитывают лишь значимые изменения в составе смеси. Если кислород или топливо имеют малый дефицит, прибор все равно будет показывать, что показатели находятся в пределах нормы. Поэтому катализаторы, рядом с которыми установлены узкополосные лямбда-зонды, служат меньше, чем элементы с широкополосными системами.

Коротко о принципе действия лямбда-зонда

Как уже упоминалось, данные приборы бывают двух типов, но принцип их работы практически одинаков. Двухточечный агрегат проводит сравнительные измерения кислорода в отработавших газах и атмосфере, в результате которых на электродах создается определенное напряжение. Чем ниже уровень кислорода, тем выше потенциал и наоборот.

Полученный сигнал подается на блок управления ДВС и далее команда поступает на топливные форсунки, которые отвечают за подачу топлива. Основываясь на соответствующих данных, процентное содержание горючего в смеси может быть увеличено или же уменьшено.

Второй конструктивный тип – широкополосный лямбда-зонд основан на системе, состоящей из двух элементов – закачивающего и двухточечного. Любой, кто интересуется, как проверить этот вид датчика кислорода, должен знать, что работа прибора основана на поддержании на электродах напряжения величиной 450 мВ за счет корректировки силы тока закачивания.

Падение уровня кислорода в отработавших газах приводит к росту напряжения на электродах. Блок управления, получивший сигнал, формирует определенную силу тока на закачивающем элементе за счет закачивания или откачивания воздуха для достижения напряжения нормативного уровня. Например, когда топливо-воздушная смесь слишком обогащена – блок управления дает команду закачать дополнительную порцию кислорода, в случае обедненной смеси производится дополнительное воздействие на компоненты системы впрыска.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Большинство циркониевых лямбда-зондов, которые ставятся на автомобили начиная 1999 года, имеют одинаковые цветовые дифференциации циркониевых датчиков. То же и с лямбда-зондами, выпускаемыми с применением титановых сплавов — распиновка у них соответствует одинаковым значениям, выведенным в таблице. Одна лишь разница — машин с лямбда-зондами на циркониевой основе очень много, титановые — редкость, но все же встречаются. Определение назначения каждого контакта лямбда-зонда можно определить, воспользовавшись специальными таблицами, которые будут представлены ниже.

Если сочетание цветов вашего датчика будет идентично сочетанию цветов одной из колонок предложенных таблиц ниже (циркониевые или титановые лямбды) — значит датчик имеет указанную конструкцию и распиновка лямбда зонда на 4 провода соответствует указанным в таблице данным.

Регулировка соотношения топливовоздушной смеси

Передний датчик O2 отвечает за поддержание оптимального соотношения смеси воздух / топливо, поступающей в двигатель, которая составляет приблизительно 14,7:1 или 14,7 частей воздуха на 1 часть топлива.

Блок управления регулирует топливовоздушную смесь на основе обратной связи от переднего датчика кислорода. Когда передний лямбда-зонд обнаруживает высокий уровень кислорода, ЭБУ предполагает, что двигатель работает на бедной смеси (недостаточно топлива) и поэтому добавляет топлива.

Когда уровень кислорода в выхлопе становится низким, ЭБУ предполагает, что двигатель работает на богатой смеси (слишком много топлива) и уменьшает подачу топлива.

Этот процесс непрерывен. Компьютер двигателя постоянно переключается между обедненным и обогащенным состоянием, чтобы поддерживать оптимальное соотношение воздух / топливо. Этот процесс называется операцией замкнутого цикла.

Если вы посмотрите на сигнал напряжения переднего датчика кислорода, он будет циклически колебаться где-то между 0,2 вольт (бедная) и 0,9 вольт (богатая).

Когда автомобиль заводится холодным, передний кислородный датчик не прогрет полностью, и ЭБУ не использует сигнал ДК1 для регулировки топлива. Этот режим называется разомкнутым контуром. Только когда датчик полностью прогрелся, система впрыска топлива переходит в режим замкнутого контура.

В современных автомобилях вместо обычного датчика кислорода установлен широкополосный датчик топливовоздушного соотношения. Датчик соотношения воздух / топливо работает по-другому, но служит той же цели — для определения, является ли топливовоздушная смесь, поступающая в двигатель, обогащённой или обеднённой.

Датчик топливовоздушного соотношения является более точным и может измерять более широкий диапазон.
