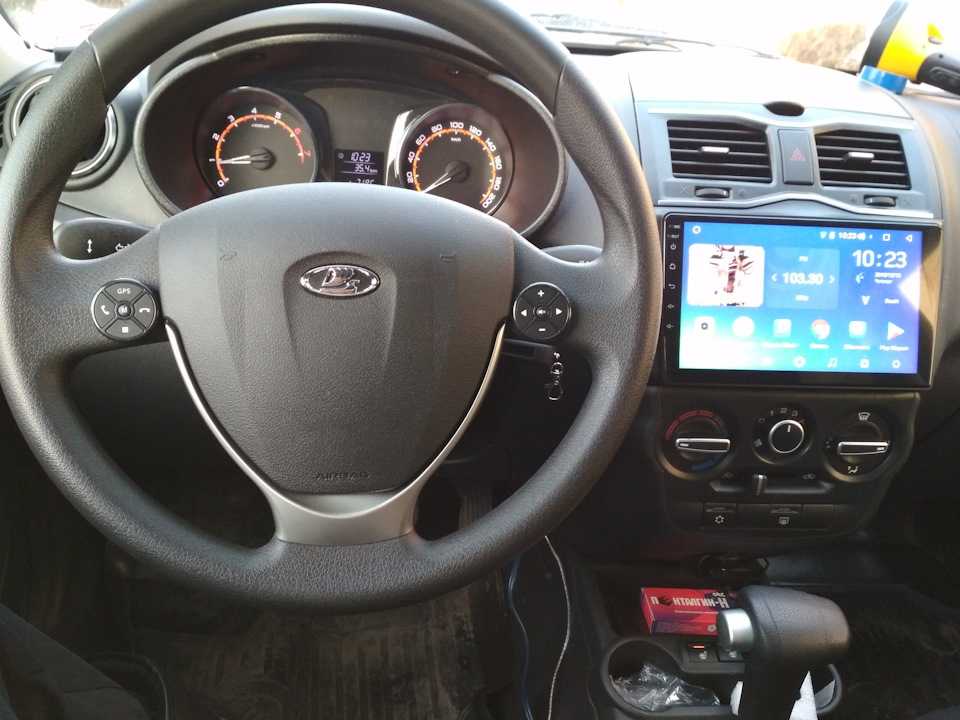

Мультируль на калину 2

Их виды

Идентификационные номера VIN автомобилей Volkswagen. Где находятся номера кузова и двигателя

Часто в понятие мультируль интегрируется разновидность «серворуль». Это не совсем правильно. Серворуль предназначен для изменения усилия на рулевое управление в зависимости от скорости движения. Это необходимо для организации обратной связи дорога-руль в системах усилителя рулевого управления.

Мультируль представляет собой многофункциональное устройство, которое предназначено для упрощения управлением различными дополнительными устройствами, при минимальном отвлечении водителя автомобиля от наблюдения за дорожной обстановкой

Действительно, внимание водителя во время движения сконцентрировано в секторе руля и обзора в пределах лобового стекла

При управлении кнопками, регуляторами и переключателями, расположенными вне зоны обзора, возможны следующие ситуации:

• действия производятся в режиме автоматизма (например, при переключении рычага коробки переключения передач);
• операции управления выполняются ступнями ног (педали);
• для управления используется голосовой режим;
• кнопки и другие органы управления расположены на руле.

Первый шаг к мультирулю был сделан давно: органы управления световым оборудованием, стеклоочистителем, омывателями, другими функциями локализовали в районе рулевой колонки. При этом требуется минимальное перемещение рук и отвлечение внимания для управления их функциями. Дальнейшее усложнение «стрекозы» выведением в их зону контроля, например, управления автомагнитолой, нецелесообразно. Тем более, что для большинство опытных водителей переключение световых режимов, поворотниками и другими функциями также производит на автоматизме.

Сущность мультируля состоит в дополнительной нагрузке, в основном, на большие пальцы рук, которые в процессе вращения рулевого колеса остаются «незанятыми».

Классификация мультирулей основывается на характеристиках:

1. Степень интеграции дополнительных органов управления:

• малая с количеством дополнительных кнопок до 5-ти (в основном, они предназначены для управления автомагнитолой);
• средняя (от 5 до 10-ти кнопок управления мультимедийной системой, круиз-контролем и др.);
• высокая степень интеграции (более 10-ти, включая джойстики и регуляторы: мультимедиа, телефон, бортовой компьютер, круиз и др.)

1. Канал передачи информации:

• проводной;
• беспроводной.

1. Вид передаваемого сигнала:

• аналоговый,
• цифровой.

Инструкция для люкс комплектации, в которой есть серые провода

• По обе стороны рулевого колеса лада веста находятся отверстия. В них вставить прутья и нажать.
• Основание подушки безопасности приподымается. Необходимо аккуратно извлечь его.
• Аккуратно отделите провода.
• Выкрутите центральный фиксирующий винт и без усилий потяните колесо управления к себе. Провода должны выйти через ступичную пройму.
• При необходимости установить рулевое колесо все действия провести в обратном порядке.

В машине руль зафиксирован плотно. Поэтому снимая его, не прилагайте усилия, аккуратно раскачивайте.

Протестируйте правильность подключения. Все клавиши должны работать, выполняя заданные функции. Если не функционирует подсветка клавиш круиз-контроля, значит, требуется перепрошивка. После проверки устанавливается подушка безопасности.

Инструкция — подключаем мультимедийные кнопки на руле к магнитоле Pioneer

Рассмотрим процесс подключение Пионера к кнопкам на руле автомобиля Nissan Tiida.

Для работы нам потребуется:

• Руль с кнопками управления. Обычно на Ниссанах он имеется в штатном порядке;
  Новенькая магнитола от Pioneer;
• Адаптер ISO, переходник, должен быть в комплекте с автомагнитолой;
• Второй адаптер ISO. Вам нужно приобрести его отдельно;
• Адаптер SWI для кнопок на рулевом колесе о котором мы писали выше.

1.Первым делом соединяем черный, зеленый, синий и красный провод адаптера SWI-X1 с проводами на штатной колодке автомобиля в соответствии со схемой;

Подключение:

• синий провод ЛИНИЯ 1 — STRG SWA
• зеленый провод ЛИНИЯ 2 — STRG SWB
• черный провод МАССА — STRG GND
• черный провод МАССА — на минус питания (корпус авто).

ВИДЕО ИНСТРУКЦИЯ

2.Далее приступаем к программированию каждой кнопки на мультируле.

Начинаем программировать, выполняя следующие действия в указанной последовательности:

1. Подаем питание на адаптер +12 В, один из светодиодов на корпусе должен кратковременно моргнуть;
2. Соединяем белый провод с массой (устройство войдет в режим обучения);
3. Нажимаем и удерживаем на мультируле клавишу прибавления громкости и ждем пока не загорится светодиод;
4. Направляем на адаптер пульт ДУ и нажимаем на нем кнопку прибавления громкости (светодиод на корпусе адаптера должен погаснуть);
5. Чтобы назначить на эту же кнопку вторую команду, следует нажать ее и удерживать, пока не загорятся оба светодиода;
6. Направляем на адаптер пульт ДУ и нажимаем на нем соответствующую кнопку (оба светодиода на корпусе адаптера должны погаснуть);
7. Аналогичным образом программируем все остальные кнопки;
8. Отсоединяем белый провод адаптера от массы и изолируем.

ВИДЕО ОБЗОР

Chevrolet Niva Шеви «Панда» › Бортжурнал › Подробненькая установка starline a91 на ниву шевролет

И так пособие по установке

У сигнализаций starline на официальном сайте много карт установки на большое кол во автомобилей

4-устанавливаем сирену, датчик температуры и концевик в удобное для вас место)у меня это отверстия в рамке около фары)

у серены массу и крепление прикручиваем одним саморезом

( он идет в комплекте) фото 4.1 для провода на концевик понадобится клема( мамка)

5- устанавливаем антенный блок фото 5.1 вам понадобится снять левую накладку на стойку, светодиод куда вам понравится фото 5.2 , и датчик удара как показано на фото 5.3 Обязательно обезжирить

6- блок сигнализации пока не крепим

7-подключаем концевики массу и открытие и закрытие цз -провод массы ( в моем случаее черный провод из колодки Х3 ( не забудьте перекусить перемычку от черного провода это режим механической кпп) на штатном блоке цз

Открытие- разрезаем желтый с синей полосой на штатном цз фото 7.3 к нему подключаем от Х2 синий с черной полосой к цз и синий к концу который уходит на мотор.

А еще интересно: Лада Урбан установка сигнализации

Не забываем раскусить перемычку наХ2 красно черный провод

Откусываем на цз концевик вод двери ( белый с синей полосой фото 7.5) конуевик задних дверей(белый с черной полосой фото 7.6) концевик передней правой двери (желтый с черной полосой ) подключаем все эти 3 провода к Х3 сине черному проводу(вход дверей -) на схеме указан

Концевик капота установленый ранее подключаем к Х3 ораньжево серому с нимже под капот выходит серый на сирену подключается к красному на серене)

8-подключаем поворотники ( фото 8.1-8.3) на красной фишке щика приборов не разрывая к стнему подвязываем зелено желтый а к синиму с красной полосой зелено черный от Х3Фото 8.1)

на белой фишкестояночный тормоз ( фото8.2) к нему не разрезая от Х3 оранжево-фиолетовый,

9- модуль обхода штатного имобилайзераВ разрыв белого провода фото 9 подвязываем разрыв черного провода который шел в комплекте с модулем обхода так же в модуль вставляем 2 ой ключ от зажигания

10- стартер зажигание и питаниеК проводам которые идут на замок зажигания подвязываем провода из колодки Х1К проводу зажигания( синий с красной полосой фото 10.1) подвязываем желтый от Х1К проводу стартера ( красный толстый и тонкий фото 10.2) подвязываем черно желтый толстый из Х1К проводу постоянного плюса ( коричневый фото 10.3) подвязываем красный толстый от Х1

Пошаговая инструкция

1. Подключить магнитолу и проверить её работоспособность в ручном режиме.
2. Колодку жгута мультируля подсоединить по схеме:

• вывод адаптера «SТRG SWА» – синий провод
• вывод адаптера «STRG SWB» – зелёный провод
• чёрный провод «STRG GND» – закрепить «на массу» (к любой металлической части кузова автомобиля)

1. Адаптер-программатор подсоединить к магнитоле через второй ICO-переходник.

После подключения адаптер включается в режим программирования:

• Как только клемма «минус» на АКБ будет закреплена, на адаптер поступает питание – индикатор светодиода должен мигнуть один раз.
• На мультируле кнопку увеличения громкости зафиксировать в максимальном положении и удерживать до включения индикатора светодиода.
• На ДУ также прибавить громкость и дождаться пока светодиод погаснет – устройства синхронизировались.
• Все сервисные кнопки активируем по тому же принципу: вначале на рулевом колесе, потом аналогичные на ДУ магнитолы.

Варианты подключения автомагнитолы

Основными элементами, помимо самого устройства, являются разъемы. Они бывают:

Международного стандарта — ISO разъемы.

Достаточно один раз установить разъемы стандарта ISO и больше не нужно задумываться, каким образом выполнить подключение pioneer автомагнитолы. Нужно будет по салазкам вытащить старое устройство и переключить штекеры из прежнего изделия в новое, которое затем ставится на место. На фото показаны штекеры по стандарту ISO.

Штекеры стандарта ISO

Стандарты ISO подключения автомагнитолы

Существуют некоторые функции и разные цвета штекеров, которые нужно использовать, чтобы правильно выполнить подключение автомагнитолы pioneer. По стандарту имеются два штекера:

• Черный. Через него производится питание устройства и дополнительные его функции.
• Коричневый. Обеспечивает выход на акустику машины звукового сигнала.

При подключении магнитолы необходимо правильно подсоединить плюсовой провод.

Для уменьшения утечки может быть использована такая схема подключения автомагнитолы пионер:

Схема подключения автомагнитолы для уменьшения утечки

• Черный цвет – земля.
• Желтый – питание силовое от АКБ (+12 вольт).
• Красный – сигнал от замка зажигания на включение магнитолы, (+12 вольт).
• Синий – включение антенны, (+12 вольт при включении устройства).
• Диоды – разные, можно слаботочные типа КД522Б.

После установки автомагнитолы pioneer, подключение ее производится подачей плюса на два провода: желтый и красный:

• Желтый провод, осуществляет настройки, отвечает за питание памяти изделия.
• Красный является силовым, отключает работу магнитолы.

Инструкция указывает, что красный провод должен подключаться через замок зажигания, что обеспечит выключение устройства после отключения зажигания.

Управления и советы по ремонту каров Шевроле

Сейчас мало подробнее о процессе установки

— приобрести сами пульты управления и расширенную контактную группу

я брал заблаговременно

и сделать крепления для установки ремоконов

крепления для установки ремоконов Что потребовалось из инструмента: — Отвертка крест и плоская — Пасатижи, кусачки — Шуруповерт, сверла по сплаву: 5мм — Ключ TORX 50 с дырочкой, вороток с удлинителем, головка на 22

1. Разборка. — Снимаем клемму аккума и курим пока разряжаются буферные кондеры подушек сохранности.

Вытаскиваем заглушки по краям руля поддев отверткой

Берем ключ TORX Т-50 с отверстием

откручиваем два болта с 2-ух сторон руля, которые укрепляют подушечку сохранности

— Вынимаем подушечку (она же центральная часть руля). Сзаду подушечки необходимо снять разъем: вытаскиваем фиксатор который на петельке висит, потом просто вытаскиваем разъем в направлении перпендикулярном плоскости подушечки.

Убираем подушечку подальше

Поворачиваем руль на 90 град. в обе стороны и откручиваем два винта, крепящих верхний футляр.

Снимаем верхний футляр управляющий колонки

— Выкручиваем три винта снизу управляющий колонки и снимаем нижний футляр. — Берем вороток с удлинителем и головкой на 22 и откручиваем гайку крепления руля, но не до конца. — Сейчас нужно снять руль. У меня вышло просто сдернуть его тянул рывками на себя и поворачивал мало в различные стороны. Отворачиваем гайку до конца и снимаем руль, не забыв отсоединить разъем бибикалки. — Помечаем либо закрепляем изолентой положение в каком находится контактная группа. — Откручиваем четыре винта, крепящих контактную группу. — Отслеживаем куда идут провода с задней части группы. Отсоединяем два разъема (сигнал и подушечка) под торпедо и аккуратненько вытаскиваем контактную группу.

С разборкой окончили

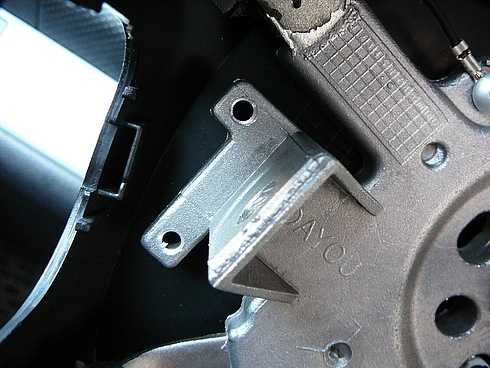

2 Кронштейн для пульта ДУ.

Увидев впервой руль я сначала расстроился — на нем не оказалось отверстий для кронштейна, но это не так, отверстия есть и их видно если перевернуть снятый руль… но просверлены они не до конца (потому их и не видно на лицевой стороне) и до сверлить мало все равно придется…

до сверлить мало все равно придется

— Ставим контактную группу, — подключаем разъемы под торпедо. — Ставим верхний и нижний кожухи управляющий колонки. — Ставим руль — Выводим штекер для ремокона наружу, подключаем разъемы сигнала, ставим подушечку, подключив ее разъем. — Заворачиваем оба болта подушечки. — Подключаем разъем ремокона и прикручиваем его винтами к кронштейнам.

Контрольное время приблизительно 5 часов.

Поездил я мало с пультом и… — сууупееерррр, очееееееень комфортно.

Всем спасибо, до новейших встреч)

З.Ы. Коды запчастей…

Переключатель радио 96550711 handsfree с каталожным номером 96552853 Механизм подрулевой 9638757(для 1-го ремокона — радио) Механизм подрулевой 96602902 (для 2-х ремоконов)

Неисправности раздатки

Раздаточная коробка – сложный узел, поэтому важно правильно диагностировать неисправность и уметь оперативно ее устранить. Наиболее частым признаком некорректной ее работы служит повышенная вибрация

Если она наблюдается при движении в различных режимах, то причиной может служить износ эластичной муфты. Удостовериться в этом поможет визуальный осмотр. Вибрация при прямой нагрузке (разгон) указывает на ослабление крепления раздатки к кузову, неисправность ШРУС промежуточного вала или подклинивание шарнира одного из карданов. Если же вибрация наблюдается на постоянной скорости, то налицо проблема с балансировкой самих карданов или дифференциала.

Пошаговая инструкция

1. Подключить магнитолу и проверить её работоспособность в ручном режиме.
2. Колодку жгута мультируля подсоединить по схеме:

• вывод адаптера «SТRG SWА» – синий провод
• вывод адаптера «STRG SWB» – зелёный провод
• чёрный провод «STRG GND» – закрепить «на массу» (к любой металлической части кузова автомобиля)

1. Адаптер-программатор подсоединить к магнитоле через второй ICO-переходник.

После подключения адаптер включается в режим программирования:

• Как только клемма «минус» на АКБ будет закреплена, на адаптер поступает питание – индикатор светодиода должен мигнуть один раз.
• На мультируле кнопку увеличения громкости зафиксировать в максимальном положении и удерживать до включения индикатора светодиода.
• На ДУ также прибавить громкость и дождаться пока светодиод погаснет – устройства синхронизировались.
• Все сервисные кнопки активируем по тому же принципу: вначале на рулевом колесе, потом аналогичные на ДУ магнитолы.

Установка мультируля на Лада Веста классик и удобство

Мультируль на Весте есть лишь в пакете опций Multimedia комплектаций Comfort и Luxe. Обладателям люксовых каров подфартило больше, т.к. на этих версиях машин есть частичная подготовка для подключения клавиш руля. Разглядим аннотацию по установке мультируля на Весту в наиболее доступных комплектациях (Классик и Удобство).

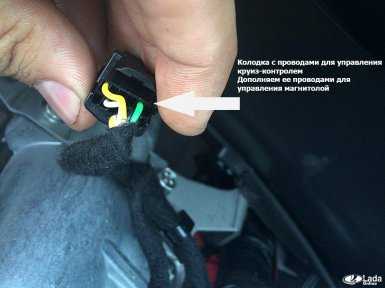

Проверяем, чтоб в подрулевом переключателе (улитка) был разъем для подключения колодки с проводами (фото №2 понизу), также наличие сероватого пучка проводов, идущих в руль (фото №3 понизу). Для этого необходимо снять высшую часть пластмассового кожуха руля (фото №1 понизу), вывернув два винта Torx снизу. А потом в поиске сероватых проводов заглянуть меж рулем и кожухом (или снимать подушечку сохранности):

• Если сероватые провода для клавиш на руле есть (на «Люкс» комлпектации они должны быть), означает доработка будет не трудной ({инструкция} здесь).
• Если проводов нет (на версиях «Классик» и «Удобство» их не нашли), означает, доработка будет чуток сложней (о этом дальше в статье).

Чем «Люкс» версия Весты различается от «Классик» и «Удобство»:

1. Установлен подрулевой переключатель (улитка) с проводами для клавиш на руле;
2. Есть проводка от «улитки» до ЭБУ для управления круиз-контролем и ограничителем скорости;
3. Панель устройств с иной версией прошивки (есть индикация работы круиз-контроля, ограничителя скорости).

Перед началом работ отсоедините минусовую клемму аккума.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

• отключите АКБ от бортовой сети авто;
• демонтируйте штатную магнитолу и карманы, если они имеются;
• найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
• подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
• настройте кнопки руля;
• снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

Особенности установки сигнализации Tomahawk

При подключении моделей Томагавк 10.1, 9.7, 7.1, 9.9, 9.5, 7.2, 9.3, CL 550, LR 950 LE, LR 1010 LC, Q9, S 700, G 9000, Z1 на Шевроле Ниву в новом кузове обратите внимание на следующие моменты

1. Все работы по монтажу разделите на несколько частей и рассмотрите их по отдельности.
2. Блок управления сигнализацией соедините с датчиком удара, светодиодом и кнопкой «Валет».
3. Выводы охранной системы наиболее трудоёмкая и ответственная часть. Поэтапно подключите провода к катушке реле, клемме аккумуляторной батареи, поворотникам, сирене, кнопке открытия багажника, концевому выключателю стояночного тормоза, замку зажигания, концевым выключателям дверей, капота, багажника.
4. Соединив в едино всю систему, выберите место для размещения в машине. Более подробное описание каждого этапа вы найдёте в инструкции по эксплуатации.

Подготовка к подключению кнопок руля к неродной магнитоле

Чтобы корректно соединить нештатное головное устройство с кнопками на руле потребуется специальный переходник, который так и называется — адаптер для подключения кнопок на руле.

В продаже можно встретить как отдельные модели адаптеров, которые подходят только на определенные марки автомобилей, так и универсальные переходники.

Универсальный адаптер управления неродной магнитолой штатными кнопками на руле серии SWI-X1 от ACV подходит к автомобилям практически всех популярных марок (Hyundai, Киа, Toyota, Honda, Nissan, Chevrolet, Форд, Mazda, Mitsubishi, Suzuki и др.), которые имеют на мультируле кнопки резистивного типа.

Внешне адаптер выглядит, как небольшой модуль с выведенными наружу разноцветными проводами для подсоединения к проводам колодки магнитолы.

ACV SWI-X1 программируется для автомагнитол и головных устройств всех популярных брендов (Пионер, Alpine, Sony, Panasonic, JVC, Kenwood, Пролоджи и др.), которые имеют в комплекте пульт дистанционного управления.

Программирование осуществляется непосредственно с пульта д/у головного устройства.

SWI-X1 позволяет сохранить все функциональные возможности кнопок мультируля, а также расширяет возможности — программирование двух функций на одну клавишу (кратковременное/продолжительное нажатие).

Итак, после покупки универсального адаптера для кнопок на руле, мы можем приступать к установке.

Устанавливаем фаркоп

Стандартный комплект ТСУ для Нивы Шевроле включает в себя:

• комплект проводов и розетку;
• винты и гайки (по 3 штуки);
• 6 болтов;
• 6 обычных шайб и 6 пружинных;
• колпак для шара;
• графитовую смазку.

Подготовив все необходимое, установите автомобиль так, чтобы у вас был доступ к нижней части машины и произведите следующие шаги:

1. Приложите фаркоп к месту крепления, чтобы определить, где находятся крепежные отверстия.
2. Очистите места крепления от грязи и удалите с них заводской скотч.

Полезно! Снимать бампер не нужно, что значительно ускоряет процесс установки.

1. Смажьте все крепежные элементы графитовой смазкой.
2. Приложите ТСУ к лонжерону и фартуку, после чего необходимо вставить в отверстия болты и плотно зафиксировать их гайками в следующей последовательности: сначала закрепляется поперечная балка, которая крепится к лонжерону (внутри заднего бампера), затем эта рейка соединяется с продольной.
3. Установите съемный шар.

На этом механическая установка завершена. Теперь необходимо подключить электронику, отвечающую за световые элементы прицепа.

Что делать, если заблокировалось рулевое колесо

Автомобилисты, только недавно сдавшие на права и не имеющие за плечами достаточного опыта, представьте себе такую картину: выходите вы утром к своему автомобилю, снимаете его с сигнализации, садитесь и с полной уверенностью, что все пойдет по обычному сценарию (десятки раз до этого все же было хорошо), вставляете ключ в замок зажигания, поворачиваете его, и… ничего не происходит!

Ключ не может провернуться в замочной скважине, а рулевое колесо не сдвигается ни влево, ни вправо. Вот так дела! Что же делать?

И действительно, «что делать?!» — это первый вопрос, который возникнет в голове малоопытного автомобилиста. Что-то явно сломалось! Возможно, личинка? Что-то заело/примерзло/ключ погнулся? Настроение испорчено на весь день — сегодня придется ехать на работу или по другим делам своим ходом, да еще и с машиной разбираться.

Не стоит преждевременно паниковать. На самом деле не все так плохо, как кажется на первый взгляд. Ведь, вероятнее всего, никакой поломки нет, просто сработала штатная блокировка рулевого колеса: встроенная функция безопасности во многих автомобилях (малоэффективная против настоящих угонщиков). Сейчас объясним, что делать, если это произойдет.

Осуществляем ремонт устройства

Переключатели, расположенные под рулем автомобиля ВАЗ-2107, при первых признаках неисправности требуют прежде всего выяснения причины, по которой не работает та или иная функция. Чтобы выяснить причину, необходимо прежде всего снять устройство и попробовать самостоятельно определиться с поломкой. Причин поломок не так уж и много, но зачастую приходится заменять устройство на новое. Итак, чтобы определиться с причинами выхода из строя подрулевых выключателей, рассмотрим из каких частей они состоят, а для этого нам поможет фото.

Конструкция переключателей, является неразборной. В любом случае, когда возникает проблема с работой рычагов управления, необходимо его извлечь и пытаться осуществить ремонт. Если даже не получится, то всегда можно купить новый элемент.

Снимается подрулевой переключатель на авто ВАЗ-2107 в такой последовательности:

1. Обесточиваем автомобиль от источника питания и снимаем руль.
2. Приступаем к снятию защитного кожуха вала рулевой колонки, где и установлены рычаги управления. Для этого крестообразной отверткой выкручиваются 4 болта и саморез.
3. После снятия кожуха переходим к самим рычагам важных функций. Отключается колодка с питающими проводами.
4. Отвинчиваем болт крепления переключателей, находящийся снизу.
5. После ослабления крепления можно извлечь переключатель без особых усилий.

Теперь можно провести ремонт устройства, первоначально осмотрев возможные повреждения. Если таковых нет, необходимо прочистить контакты в соединительной колодке и отогнуть просевшие пружинки. Также необходимо проверить не отпаялся ли проводок из устройства. После того как ремонт был проведен, необходимо выяснить, устранили ли мы неполадку. Для этого соединяем колодки и накидываем клеммы на аккумулятор, если все функции работают, то ремонт прошел удачно.

Как производится замена устройства

Если же после ремонта подрулевой выключатель отказывается работать, то тут деваться некуда, придется приобретать новый. Стоимость такого переключателя на ВАЗ-2107 составляет в районе 300-500 рублей

Не такая уж и большая стоимость для такого важного элемента управления. Теперь осуществляется замена, которая подразумевает снятие старого и установку на его место нового элемента. Как снимается нерабочее устройство уже известно, поэтому приступаем к делу

Для этого необходимо установить на место устройство, закрепить его и подключить питающие провода. Замена не несет никаких сложностей, после чего проверяется работоспособность устройства и устанавливается кожух и рулевое колесо

Как снимается нерабочее устройство уже известно, поэтому приступаем к делу. Для этого необходимо установить на место устройство, закрепить его и подключить питающие провода. Замена не несет никаких сложностей, после чего проверяется работоспособность устройства и устанавливается кожух и рулевое колесо.

Процесс ремонта и замены переключателей под рулевым колесом занимает не более часа времени, после чего это устройство будет работать как будто автомобиль только из автосалона.

KEY2 к проводу WHITE (белый)

Это стандартная процедура, которая всегда выполняется при подключении всех китайских головных устройств 2 или 1 DIN. Но загвоздка в том, что цвет проводов, которые нужно соединить KEY1 и KEY2, может быть не коричневым и белым, а любым другим, в зависимости от производителя и модели вашего автомобиля. В Mazda, например, эти провода коричневого и белого цвета, но если у вас автомобиль другого производителя, судьба может не позволить вам такого подарка. Кроме того, вам обязательно понадобится схема распиновки автомобильного радиоприемника, которую вы наверняка найдете на нашем сайте, поищите ее. В общем, основной задачей для вас будет найти на схеме распиновку проводов, отвечающих за кнопки на рулевом колесе.

Распиновка наклейки управления рулевым колесом (примечание: Mazda 3).

Большинство китайских Android-магнитол (и не только китайских, но и современных заказных) рассчитаны на работу с резистивными кнопками, поэтому если кнопки подключены через шину CAN, вам понадобится магнитола с возможностью управления кнопками на рулевом колесе, подключенная через модуль CAN. Поэтому перед покупкой радиоприемника выясните, как он управляется с рулевого колеса. Для такого случая (управление через CAN) мы рассмотрим инструкции по подключению ниже.

После успешного подключения кабеля кнопки будут подключены к RC и готовы к использованию, их нужно только запрограммировать в RC.

Лада 4×4 3D › Бортжурнал › Комплексная переделка подрулевых переключателей.

Вернемся наконец к воплощению ранних планов. Перелистывая бортовые журналы, собрал в кучу разные варианты переделки подрулевых переключателей, которые вынуждали одновременно переделывать замок зажигания на правую сторону, замену моторедуктора стеклоочистителей. Моя переделка растянулась примерно на несколько месяцев, т.к. машина постоянно под руками. Не я первый, поэтому опишу вкратце нюансы избежания ошибок. Для начала необходимо запастись «ингредиентами»: 1. Подрулевые переключатели в сборе от Шнивы или Калины (состоят из правого, левого и центральной части, мне попались шнивские за 650 руб.) 2. Колодки разъемы на подрулевые, 3. Замок зажигания (можно 10-ый, можно зубильный, если замок с реле, то реле пятиконтактное берите мощнее примерно на 40А, т.к. слабое залипает в самый неудобный момент), 4. Ответную часть разъема на замок, 5. Кожух рулевой колонки Шнивы ( крепеж возьмете от родного кожуха, резиновое кольцо под замок зажигания 10-ое), 6. Моторедуктор стеклоочистителя 10-ный (подбирайте обозначение на пластиковой крышке 842-3730, у него шлицевая и крепеж точно встает на родной кронштейн кулисы, мне попался на разборе за 300 руб.), 7. Ответная часть разъема к моторчику, ответную часть разъема реле стеклоочистителя ( родные 4-х контактные, а надо 6-ти), 8. Реле стеклоочистителя 10-е, зубильные разницы нет, на Ваш вкус и бюджет я нашел за 90 руб. (лучше найдите с регулируемой паузой), 9. Горсть разъемчиков мамок, термоусадочную трубку под их размер либо изоленту, паяльник. 10. Кусок сантехнической трубы диаметр 40мм, большой хомутик, чтобы залазил на нее с запасом, 11. Провода для наращивания и прокладывания новых, метров 5.

Наша задача взять болгарку и резать, резать, резать. Если серьёзно, то снимаем рулевое колесо, снимаем кожух рулевой колонки, подрулевой переключатель (предварительно отрезав от него провода под самую сурепку). На корпус рулевой колонки одеваем замок зажигания, наживляем его, чтобы он мог двигаться по корпусу. Одеваем кожух рулевой колонки, упирая его в приборную панель и центрируя относительно рулевого вала. Выставляем замок зажигания по отверстию в рулевом кожухе и фиксируем. Затем снимаем кожух и отмечаем на корпусе рулевой колонки острым инструментом место расположения замка зажигания. Данные разметки нам понадобятся для выреза отверстия закрытия замком рулевой.

На замке зажигания, где выходит язычок блокировки руля имеется выступ прямоугольной формы, нужно под этот выступ вырезать болгаркой отверстие. Но прежде откручиваем корпус рулевой колонки, ближе к сидению два болта на 13 или 14, а ближе к моторному щиту два болта с круглыми головками, которые нужно открутить при помощи острого зубильца или керна и молотка. Затем откручиваем болт на 13, зажимающий хомут рулевого вала, где шлиы входят в карданчик. Вынимаем рулевой вал из корпуса рулевой, предварительно вынув резиновый подшипник (с подшипником аккуратнее, из него могут высыпаться цилиндры). В корпусе рулевой выпиливаем отверстие под замок зажигания. На рулевом валу одной стороной приварен цилиндр с проточкой под язык блокировки руля. Зажимаем вал в тиски и болгаркой срезаем сварку между цилиндром и валом. Перемещаем цилиндр по валу на новое место, где будет крепиться замок зажигания и обвариваем сваркой. Собираем всё в обратной последовательности, на корпус рулевой сажаем замок зажигания. С родного замка зажигания снимаем колодку разъема, вынимаем из него провода и втыкаем эти провода в 6-ти разъемную колодку согласно схемам подключения (цвета проводов у всех в основном одинаковые), поворачиваем ключ и… смотрим, что работает, а что нет, исправляем ошибки.

источник

Рекомендации по эксплуатации фаркопа

Если вы правильно установили фаркоп на Ниву следует придерживаться следующим рекомендациям по использованию ТСУ:

• Буксировать груз массой более 1300 кг запрещается.
• Необходимо придерживаться определенного скоростного режима в процессе буксировки прицепа (не более 90 км/час).
• Нагрузка на сцепной шар не должна быть более 50 кг.
• При каждом техобслуживании автомобиля необходимо производить подтяжку соединительной резьбы.
• Если груз выступает за пределы прицепа на 1 метр спереди или сзади или на 40 см от внешнего края габаритного огня, то он должен сопровождаться специальными опознавательными знаками.

Также следует придерживаться правилам размещения груза в прицепе. Он должен быть равномерно распределен, то есть центр тяжести должен быть над осью (если речь идет об одноосном прицепе) или между осями (если вы используете двуосную модель).

Не стоит пренебрегать этими правилами, так как в ситуации смещения груза вперед нагрузка на сцепное устройство и заднюю часть машины увеличится, что повлечет за собой плохое сцепление с дорожным полотном. Допускать смещение назад также нельзя, иначе задняя часть автомобиля будет подниматься, что также ухудшит управляемость АТС.

Этапы подключения

Пошаговая инструкция:

Желтый самый верхний проводник подсоединить к контактам катушки питания реле. В место, где происходит разрыв электропитания катушки зажигания, вставить замкнутые электроконтакты реле. Порезать кабель, соединяющий катушку питания реле с замком зажигания. Концы, которые образовались после пореза, присоединить к нескольким реле контактам. Потом провод, который идет от замка зажигания, присоединить к проводу реле катушки.

Черный провод присоединить к отрицательному контакту аккумулятора

Важно до подключения отсоединить аккумулятор во избежание повреждения электрической проводки транспорта.

Коричневые провода подсоединить к поворотникам правой и левой стороны соответственно.

Розовый проводник подсоединить к красному контакту. Черный коммутировать на корпус или на аккумуляторный отрицательный полюс.

Красный провод подсоединить к положительному клеммному контакту

К нему должны быть присоединены желтые и черные провода центрального замка.

Зеленые проводники или минусы багажного открытия подсоединить к питающей катушке с дополнительным реле.

Белый проводник подсоединить к замку зажигания, контакту, замыкаемому во время поворота ключа и напряжению питания, а синий — к концевому дверному выключателю.

Китайские проигрыватели для легковых автомобилей

Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.

Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.

Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.

Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).

Подключение клавиш на руле к магнитоле

Дополняем колодку с проводами круиз-контроля проводами для управления магнитолой и вставляем в улитку. Тянем провода до магнитолы и подключаем в разъем mini-ISO голубого цвета. Все по схеме:

Если употребляется не штатная магнитола Весты, тогда придется создать переходник под определенную модель аудиосистемы.

В итоге, с помощью клавиш на руле Весты можно будет управлять магнитолой, круиз-контролем и ограничителем скорости, также будет работать подсветка клавиш. Единственное отличие от штатной реализации в том, что на композиции устройств не будет индикации работы круиз-контроля. Для этого необходимо ее прошить либо активировать через ELM327

К слову, во время теста панели направьте внимание на индикаторы круиз-контроля (значки в колодце спидометра около 140 и 160 км/ч), если они пылают, означает прошивка пригодная

Вот индикация круиз-контроля на Весте у которой мультируль идет с завода:

Напомним, пакет опций «Мультимедиа» содержит в себе не только лишь наличие мультируля, да и камеры заднего вида. Как подключить камеру к мультимедийной системе мы разглядывали ранее. К слову, иной метод доработать Весту – установить противотуманные фары.
