Заливает свечи бензином, карбюратор, возможные причины, способы устранения неисправности

Устройство карбюратора Солекс 21083

1– рычаг ведущий, второй камеры привода; 2 – винт регулировочный количества подаваемой смеси для холостого хода; 3 – сектор для подогрева карбюратора; 4 – вентиляционный патрубок картера двигателя; 5 – приводной рычаг для ускорительного насоса; 6 – клапан запорный электромагнитный; 7 – воздушной заслонки рычаг; 8 – крышка карбюратора; 9 – специальный винт для крепления камеры жидкостной; 10 – корпус камеры жидкостной; 11 – корпус карбюратора; 12 –дроссельной заслонки рычаг второй камеры; 13 – блок рычага управления непосредственно дроссельными заслонками; А — специальные метки для точной установки пружины биметаллической пускового устройства.

1 – ось для поплавка; 2 – клапан игольчатый; 3 – поплавок; 4 – специальная прокладка для карбюраторной крышки; 5 –пускового устройства крышка; 6 – винт; 7 – пускового устройства диафрагма; 8 – специальная прокладка; 9 –воздушной заслонки рычаг; 10 – жиклер топливный холостого хода; 11 – запорный клапан электромагнитный; 12 – патрубок для подачи горючей смеси; 13 – крышка карбюратора; 14 – фильтр топливный; 15 – корпус в сборе с приводными рычагами полуавтоматического пускового устройства; 16 –винты регулировочные воздушной заслонки пускового зазора и приоткрывания первой камеры дроссельной заслонки; 17 – специальный хомут для закрепления корпуса пружины биметаллической; 18 – жидкостная камера; 19 –в сборе корпус с пружиной биметаллической; 20 – экран пружины биметаллической.

Схема карбюратора Солекс 21083

1 – винт регулировочный количества подающей смеси для холостого хода; 2 – провод электрический экономайзера концевого выключателя для принудительного холостого хода; 3 – узел подогрева карбюратора; 4 – диафрагма для насоса ускорительного; 5 – ускорительного насоса крышка; 6 – приводной рычаг ускорительного насоса; 7 – ускорительного насоса кулачок привода; 8 – крышка экономайзера режимов мощностных; 9 – диафрагма для экономайзера режимов мощностных; 10 – жиклер топливный экономайзера режимов мощности; 11 – клапан экономайзера режимов мощности; 12 – распылители с клапаном подачи топливной смеси для ускорительного насоса; 13 – распылители главных систем дозирующих; 14 – воздушные главные жиклеры с трубками эмульсионными; 15 – топливные главные жиклеры; 16 – корпус карбюратора; 17 – винт регулировочный для дроссельной заслонки; 18 – стопор для винта регулировочного; 19 – колпачок стопора; 20 – заслонка дроссельная второй камеры; 21 – дроссельной заслонки ось второй камеры; 22 – дроссельной заслонки тяга приоткрывания первой камеры; 23 – блок с рычагом управления заслонками дроссельными; 24 – пружина возвратная заслонки дроссельной первой камеры; 25 – рычаг ведомый, привода заслонки дроссельной второй камеры; 26 – рычаг ведущий, привода заслонки дроссельной второй камеры; 27 – пружина рычагов привода заслонки дроссельной второй камеры; 28 – заслонка дроссельная первой камеры; 29 – пружина возвратная заслонки дроссельной второй камеры; 30 – заглушка винта регулировочного (состава) качества подающей смеси холостого хода; 31 – ось заслонки дроссельной первой камеры; 32 – винт регулировочный качества подаваемой смеси холостого хода

Карбюратор оснащен двумя основными дозирующими системами, второй и первой камер, системой холостого хода с переходной системой первой камеры. Системой переходной второй камеры, эконостат, экономайзер режимов мощностных, полуавтоматическое устройство пусковое и ускорительный диафрагменный насос.

Карбюратор Солекс 21083, цена которого составляет около 4500 рублей (150$) и остается приемлемой для автомобилистов, заслужил свое признание благодаря своим отличным техническим характеристикам и экономичности. Кроме этого, неисправности карбюратора Солекс 21083, которые возникают довольно редко, легко поправимы если следовать инструкциям по их устранению.

Некоторые автолюбители предпочитают под свои предпочтения дорабатывать заводской карбюратор Солекс 21083, увеличивая его мощность, а тем самым приемистость своей машины. Есть несколько вариантов правильного тюнинга карбюратора Солекс 21083, так что, при желании можно серьезно улучшить работу своего автомобиля в общем.

Вторая камера карбюратора: назначение и принцип работы

Карбюраторы используются в конструкции автомобилей уже многие десятилетия. Зачастую в устройство карбюраторных агрегатов внедрялись однокамерные топливораспределительные узлы, которые позволяли обеспечить мотор транспорта стабильным и бесперебойным питанием. С течением времени подобный принцип работы, однозначно, устарел, а автомобильные инженеры стали думать о том, как спасти карбюраторы в современной сфере машиностроения. Одним из успешных решений стало внедрение двухкамерных карбюраторов.

В общем виде, структура таких узлов особых отличий от однокамерных не имеет: всё та же поплавковая камера, диффузоры, топливные каналы, жиклёры и так далее. Однако вместо одной топливно-смесительной камеры используются две или более, в зависимости от показателя «камерности» детали. Подобный подход к работе, конечно, обозначил значительное усложнение в строении карбюраторов и их настройки, но преимуществ у узлов данного типа явно будет больше.

Если рассматривать принцип работы данных топливнораспределительных деталей, то он основывается на формировании топливной смеси в двух камерах в карбюраторе, что позволяет:

• подключить одну из камер для режима работы на высоких оборотах (в этом случае более сильно откроется вторая дроссельная заслонка или подключатся к работе дополнительные жиклёры);
• более равномерно и стабильно распределять передачу топлива между цилиндрами (в стандарте всегда работает первая камера, а вторая подключается в конкретных ситуациях);
• формировать наиболее оптимизированную рабочую смесь под работу в разных режимах.

На сегодняшний день наиболее популярные образцы рассматриваемых деталей – это карбюратор Озон, аналогичные узлы от ДААЗ, Солекс и серии отечественных запчастей «К». Узнать то, какой именно топливораспределительный механизм стоит на вашем транспорте, можно посредством его детального изучения со всех сторон, как минимум, должна иметься некоторая маркировка.

Регулировка карбюратора ВАЗ 2109

На все автомобили марки ВАЗ 2109 установлены карбюраторы отечественного производства Солекс. Несмотря на модификацию карбюратора он настраивается по определенному принципу. Таким образом, наши рекомендации по настройке подойдут для всех марок автомобилей с карбюраторами Солекс. Мы расскажем вам о тех регулировках, которые вы сможете произвести дома, не имея специализированного оборудования и инструментов.

Карбюратор всегда следует начинать настраивать с поплавковой камеры. Для начала проверяется и регулируется уровень топлива. Сделать это можно следующим образом:

1. Заведите мотор и позвольте ему поработать в течение нескольких минут. Затем заглушите его.
2. Снимите с карбюратора воздушный фильтр.
3. Отключите шланг, по которому подается топливо.
4. Бережно выкрутите пять болтов. Делать это нужно строго вертикально, чтобы не навредить поплавкам. Демонтируйте крышку карбюратора и переверните ее, положив на ровную поверхность.
5. С помощью штангенциркуля измерьте расстояние от кромки корпуса поплавковых камер до уровня топлива внутри них. Расстояние должно быть равно 25,5 мм. Если это не так, отрегулируйте его, подогнув язычок крепления поплавков.
6. Сняв и перевернув крышку проверьте, параллельны ли все кромки поплавков привалочной поверхности. Регулировать их следует, воздействуя на крепления поплавков.

Следующая стадия настройки карбюраторов ВАЗ 2109 предполагает регулировку пускового устройства. Сделать это можно, сняв карбюратор с автомобиля.

Перед выполнением работ нужно проверить состояние диафрагмы. Если она повреждена – замените.

Для регулировки необходимо выполнить такие процедуры:

1. Поверните рычаг привода воздушной заслонки, чтобы ее закрыть.
2. Утопите шток пускового устройства при помощи отвертки.
3. Измерьте зазоры между стенкой камеры и приоткрытой заслонкой. Сверьте данные с теми, которые предоставляет производитель. При несоответствии необходимо приступить к регулировке.
4. Проверните регулировочный винт отверткой, ослабив контргайку на корпусе. Зазор при выкручивании увеличивается, а при закручивании уменьшается.
5. Измерьте зазор дроссельной заслонки первой камеры. Воздушная заслонка при этом должна быть полностью закрыта. Пусковой зазор должен быть таким, который указан в тарировочной таблице. В случае несоответствия необходимо отрегулировать зазор путем вращения регулировочного винта дроссельной заслонки.

На последнем этапе настройки карбюратора нужно отрегулировать холостой ход. Операцию следует производить, когда карбюратор стоит на своем месте. Двигатель должен быть прогрет до рабочей температуры, а воздушный фильтр стоять на месте. Производить процедуру удобнее при наличии газоанализатора и тахометра. Если газоанализатор отсутствует, действуйте по такой схеме:

1. При заглушенном моторе до упора закрутите винт качества смеси и отверните его на 3-4 оборота (пластиковую заглушку, если она есть, нужно снять).
2. Запустите двигатель и уберите подсос, а также включите вентилятор и дальний свет.
3. Проворачивая винт количества смеси выведите обороты двигателя на значение 750-800 в минуту.
4. При помощи винта качества установите максимальные обороты.
5. Винтом количества установите 900 оборотов.
6. Винтом качества уменьшите обороты до 800 в минуту.
7. Продолжайте заворачивать винт качества до тех пор, пока обороты перестанут быть устойчивыми, а после этого открутите его не более чем на один оборот.
8. Установите винтом количества нужные обороты: в летнее время 800-900 об/мин, зимой 900-1000 об/мин.

Основной задачей, которую нужно решить при выставлении холостого хода, является достижение устойчивой работы мотора в рамках рекомендуемых оборотов при минимальном обогащении горючей смеси.

После выполнения перечисленных процедур карбюратор вашего ВАЗ 2109 должен работать, как новый.

Это интересно: Глохнет при включении ВАЗ 2109 карбюратор

Что делать, если залило свечи.

Как завести автомобиль, если залило свечи зажигания двигателя. Для случая, когда свечи мокрые от бензина в инжекторном моторе, следует выкрутить свечи, подержать их плоскогубцами на огне (высушить), крутить стартер без установленных свечей около 10 секунд, чтобы поршни проветрились. После этого свечи закручиваются и, как правило, автомобиль заводится.

Как просушить цилиндры не откручивая свечи в инжекторе

Просушивают цилиндры в таком порядке:

1. Педаль газа выжимают до упора по максимуму.
2. Поворачивают ключ зажигания и крутят стартер около 10 секунд.
3. Отпускают педаль газа.

Если педаль газа нажата, открыта дроссельная заслонка, благодаря чему идет циркуляция воздуха и свечи просушиваются.

Таким не хитрым способом можно завести инжекторный автомобиль после заливки свечей бензином.

Если способ просушки без демонтажа свечей не помогает, тогда придется сушить свечи вручную. Ручная прочистка качественнее, так как сам электрод тоже можно быстро очистить от нагара и нагреть их на огне, и проверить зазор.

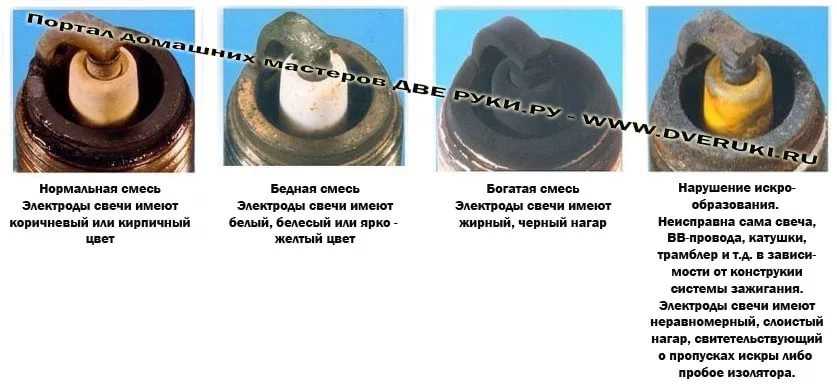

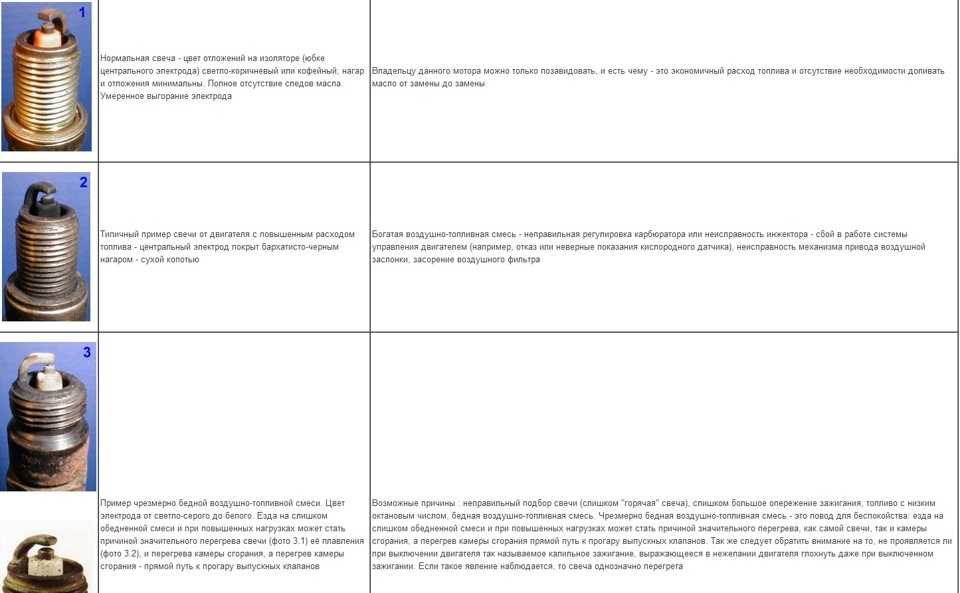

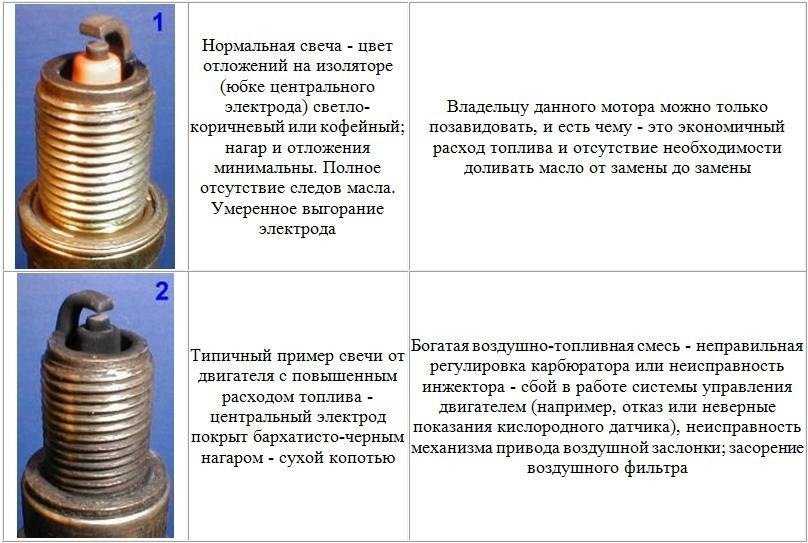

Свечи зажигания не дорогие, кто не хочет возиться и очищать их, покупают новые, соответствующие для данного мотора.

Ресурс эксплуатации свечей зажигания от 15 до 25 тысяч километров пробега.

Если простые мелко-ремонтные и простые действия по устранению этой причины не помогают, то надо проводить глубокую диагностику: проверка системы зажигания, катушки зажигания, форсунок, датчик температуры, датчик Холла.

Снятие, разборка и чистка карбюратора ваз 2109

При обнаружении всех вышеперечисленных симптомов можно приступать к снятию и разборке карбюратора. На ВАЗ 2109 ремонт карбюратора солекс возможен при использовании ремкомплекта. Рекомендуется заранее приобрести ремонтный комплект, чтобы сразу поменять все прокладки, жиклеры и клапана. Таблица имеет данные жиклеров и всех необходимых клапанов. Машина должна стоять неподвижно. Разбирая детали, самое главное – ничего не потерять.

Чтобы снять и настроить устройство, необходимо открыть капот и отсоединить от него все шланги. Они крепятся на хомутах, поэтому рекомендуется заранее запастись отверткой. Следующий этап – это трос привода педали газа и воздушной заслонки. Оба элемента снимаются достаточно просто. После этого демонтируйте фишку с экономайзера холостого хода. Демонтаж выполняется предельно аккуратно, чтобы не повредить контакты. Разобрать все – еще проще.

Теперь можно открутить четыре гайки корпуса, удерживающие карбюратор на впускном коллекторе. Если он снимается с трудом, то можно подковырнуть его при помощи толстой отвертки. Забейте коллектор тряпкой, чтобы внутрь не попали инородные частицы и очистите место посадки от остатков старой прокладки карбюратора.

Сам карбюратор состоит из нескольких элементов:

• Верхняя крышка
• Нижняя крышка и поплавковая камера
• Блок дроссельных заслонок

В первую очередь, снимается верхняя крышка. Заодно проверяется состояние игольчатого клапана и состояние поплавка. Клапан должен перемещаться без заеданий и также легко возвращаться в исходное положение. Сразу можно проверить работу привода ускорительного насоса. Все соединения должны легко крутиться. Принцип действия многих механизмов очень простой, а стоять они должны ровно. Настраивается он после сборки.

Теперь необходимо отделить блок дроссельных заслонок от нижней крышки. Все держится при помощи болтов, поэтому отвертки тут будет достаточно. Как только все узлы будут полностью разобраны, их нужно обработать при помощи очистителя дроссельных заслонок или обычного бензина. Детали нужно вытирать при помощи сухих ветошей.

Особое внимание заслуживают жиклеры. Их нужно не только чистить, но и продувать

Все дело в том, что жиклеры имеют очень тонкие каналы, которые легко забиваются посторонними частицами. Даже одной соринки хватит, чтобы вывести весь узел из строя. Разобрать и собрать карбюратор – это полдела. Теперь нужно все аккуратно установить и настроить. Подключение шлангов выполняется без герметика.

Если остались вопросы, посмотрите видео:

Как проверить сетчатый фильтр

Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.

Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива. Кроме того, нередко причиной становится именно неисправный сетчатый фильтр.

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе. Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. Вы должны ощутить сильное давление во время установки, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей утечки необходимо заменить иглу и корпус клапана.

Обратка карбюратора

Это актуально только для некоторых моделей «Солекс» и ДААЗ, предназначенных для установки на переднеприводные ВАЗы. Если магистраль слива топлива неисправна, деформирована, засорена, то будет перелив. Также рекомендуется проверить обратный клапан обратки.

Проблема в том, что карбюратор переливает бензин по причине трудностей сброса лишнего топлива в бак. Ему некуда деваться, и бензин попадает сначала в поплавковую камеру, а затем в цилиндры. Для устранения неисправности следует внимательно визуально изучить всю магистраль. Также нужно ее продуть вместе с обратным клапаном.

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.
Карбюратор «Озон» включает в себя три части. Работы с каждой из них лучше проводятся поочередно: сняли одну – разобрали, очистили, собрали и переходим к следующей составляющей.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

1. Откручиваем винты крепления крышки.
2. Отсоединяем телескопический привод управления воздушной заслонкой.
3. Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
4. Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
5. Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
6. Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
7. Снимаем прокладку.
8. Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
9. Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
10. Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
11. Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
12. Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
13. С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
14. Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

После укладываем новую прокладку и откладываем крышку в сторону.

Ещё кое-что полезное для Вас:

• Как отрегулировать холостой ход на карбюраторе
• Регулировка и настройка карбюратора на ВАЗ 2109
• Почему машина начинает дергаться при движение — основные причины

Корпус

Следующий этап – очистка и дефектовка корпуса:

Демонтируем вакуумный привод заслонки второй камеры.
Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
Отсоединяем ускорительный насос вместе с диафрагмой.
Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
Откручиваем распылитель ускорительного насоса.
Выкручиваем перепускной жиклер ускорителя.
Отвинчиваем электромагнитный клапан холостого хода.
Извлекаем диффузоры.
Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб

При обнаружении изгиба корпус замените или выровняйте.
Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
Проверяем плотность посадки диффузоров.
Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
Заменяем прокладку.. После этих операций откладываем корпус в сторону. После этих операций откладываем корпус в сторону

После этих операций откладываем корпус в сторону.

Корпус дроссельных заслонок

Следующий этап – настройка корпуса дросселей:

• Выкручиваем винты «качества» и «количества»;
• Тщательно очищаем корпус и продуваем каналы в нем;
• Заменяем манжеты на винтах и ставим на место;

После обслуживания каждой составляющей карбюратора, еще их внимательно осматриваем на правильность сборки.
Далее собираем составные части воедино и устанавливаем карбюратор на место, предварительно заменив прокладку под ним и тщательно очистив посадочную поверхность на впускном коллекторе.

Как снять карбюраторный узел с ВАЗ 2108/2109

Демонтаж карбюратора необходим практически во всех случаях ремонтных работ. Снимать устройство рекомендуется на остывшем двигателе, так как все работы проводятся в непосредственной близости от впускного коллектора и его трубы, о которые можно легко обжечься.

Видео: демонтаж карбюратора на ВАЗ своими руками

Для облегчения работы лучше всего сразу открутить винты крепления короба с воздушным фильтром, так как он будет мешать демонтажу и препятствовать прямому доступу:

1. После этого нужно будет отсоединить от корпуса карбюратора два привода (один идёт на воздушную заслонку, другой — на дроссельную). Помимо этого, сразу же рекомендуется отсоединить от привода пружинку возврата и её фиксатор.
2. Далее от винта экономайзера принудительного холостого хода отключается провод.
3. После ослабления хомутов надо будет снять патрубок подачи топлива и шланг, который работает «на обратку».
4. Винт крепления блока подогрева выкручивается, блок снимается.
5. Со штуцера в верхней части карбюратора отсоединяется вентиляционный шланг и шланг вакуума.
6. После отключения всех магистралей допускается демонтаж самого карбюраторного узла. Для этого потребуется открутить четыре гайки, которые крепят карбюратор шпильками к впускному коллектору. Устройство вытаскивается вместе с прокладкой.

Образовавшееся отверстие рекомендуется на время работ закрыть заглушкой или чистой тканью, чтобы внутрь мотора не попала грязь и пыль.

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон

На двигателях автомобилей ВАЗ 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким. Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу.

В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению Замените фильтрующий элемент.

сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу. Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

twokarburators.ru

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса

Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.
