Как проверить катушку зажигания ваз 2110 карбюратор 8 клапанов

Плюсы и минусы бесконтактного зажигания

На данный момент системой зажигания с электронным управлением оснащено 100% выпускаемых автомобилей, использующих в качестве топлива бензин или сжиженный газ. Механическое зажигание устарело и осталось в прошлом. Причина – ненадежность в эксплуатации, частые неисправности и малая мощность искры. По сравнению с контактной системой БСЗ имеет следующие преимущества:

Отсутствие контактов, поверхности которых постоянно горят от высокого напряжения, из-за чего мощность искры резко падает.
В распределителе электронной системы нет быстроизнашивающихся деталей, которые приходилось менять каждые 15-20 тысяч километров.
Благодаря бесконтактной схеме и новой конструкции катушки напряжение, подаваемое на электроды свечи зажигания, было увеличено с 18 до 24 кВ. Это благотворно влияет на воспламенение и сгорание топливовоздушной смеси в цилиндрах.
Эксплуатационная надежность и долговечность.

Мощная искра от бесконтактного зажигания

Среди существенных минусов БСЗ можно отметить – безремонтность датчика Холла. Если механические контакты очищены, достаточно заменить неисправный датчик, поэтому желательно взять его с собой. Зато этот прибор очень надежен в эксплуатации и без проблем обслуживает 40-50 тыс. Км.

Вот так выглядит датчик Холла, замена контактов

Катушка зажигания ваз 2106

Второй конец первичной обмотки подключен к распределителю. Общая точка соединения обмоток катушки подключается к коммутатору напряжения. Сердечник играет роль усилителя магнитного поля. В момент разрыва цепи во вторичной обмотке образуется высокое напряжение, которое по проводу поступает на свечу для пробоя и образования искры.

Как проверить

При выполнении этой работы, как и любой другой, связанной с электрооборудованием, необходимо обязательно отсоединить клемму «минус» от аккумуляторной батареи.

Итак, чтобы проверить на исправность первичную обмотку катушки зажигания ВАЗ 2106, необходимо подсоединить оба провода омметра к двум боковым выводам, как это наглядно представлено на фотографии ниже:

По данным из многочисленных технических руководств по ремонту ВАЗ 2106, сопротивление в данном случае должно быть в пределах 3-4 Ом. Это будет говорить о полной исправности катушки зажигания. Как видите, в моем случае, сопротивление немного выше (но незначительно), и при этому проблем никаких с работой системы зажигания не наблюдалось.

Если значение при измерении сильно отклонено от нормы, это говорит о неисправности и необходимости замены детали.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Как подключить

Итак, первоначально необходимо отсоединить центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).

Также отключить все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.

Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.

Теперь нужно открутить сам корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками. Их-то и нужно нам открутить.

После проделанной работы, можно смело вынимать катушку зажигания и производить ее замену при необходимости.

Цена новой такой детали составляет около 500 рублей, или даже немного подешевле. Все зависит от места ее покупки.

Неисправности

В исправности катушки зажигания можно убедиться следующим простым способом. Вынуть из зажима крышки распределителя центральный провод высокого напряжения и установить зазор 5-7 мм. Между наконечником этого провода и «массой» автомобиля. Если катушка исправна, то в этом зазоре при проворачивании коленчатого вала двигателя в момент размыкания контактов будет возникать сильная искра с голубым отливом. Слабая искра или ее отсутствие свидетельствуют о неисправности катушки зажигания. Можно предположить, что в обмотках катушки зажигания произошло короткое замыкание. Наиболее распространенной причиной преждевременной неисправности катушки зажигания является включенное долгое время зажигание при неработающем двигателе. От повышенной температуры изоляция обмоток катушки зажигания высыхает, осыпается, что и приводит к короткому замыканию. Обнаруженную неисправную катушку зажигания необходимо заменить. Для замены можно использовать катушку зажигания любого отечественного легкового автомобиля с напряжением системы электрооборудования 12 В. Такая катушка зажигания обычно подходит и по местам крепления. При этом необходимо иметь в виду, что катушки зажигания некоторых отечественных автомобилей имеют не две, а три клеммы: ВК, ВК-Б и третью клемму без обозначения. В этом случае, например, для замены катушки на автомобилях ВАЗ, с распределителем следует соединить клемму без обозначения, второй провод присоединить к клемме ВК-6, а клемму ВК оставить свободной. Помимо этого, в этом случае нельзя также непосредственно использовать стандартный провал высокого напряжения, соединяющий катушку зажигания с распределителем. Его придется приспособить или, что еще лучше, заменить запасным проводом, не имеющим наконечника на одном из концов. При замене запасной неисправной катушки зажигания все провода должны быть правильно подсоединены, надежно закреплены и изолированы.

Как проверить зажигание Дружбы

При отказе работы ДВС бензопилы, кроме подачи топлива, в первую очередь проверяют наличие искры на свече зажигания:

Снимают колпачок и выкручивают свечу.
Резьбу свечи замыкают на массу (ребра цилиндра), дергают стартер. Контактное зажигание дает крупную синюю искру. Электронное — мелкую желтую, которую трудно увидеть на солнечном свете. Но это норма для электронных систем.
Если искры нет, меняют свечу на гарантированно исправную и проверяют снова.
Если дело не в свече, снимают колпак со свечного провода и при рывке стартера проверяют наличие искры между оголенным проводом и массой при зазоре между ними 0,2-1 мм.
Если искры на выходе нет, проверяют или меняют свечной провод.

Особенности устройства

Катушка зажигания служит для получения искры, выходящей из электродов свечей зажигания. Если говорить коротко и просто, то это маленький трансформатор, который работает в импульсном режиме и преобразует 12 вольт от автомобиля в 20-30 тысяч вольт на выходе. Для передачи импульса используют высоковольтные провода, которые также иногда становятся причиной неисправности катушки.

Система зажигания трамблерного типа работает просто — трамблер (распределитель) получается низковольтный импульс от сети автомобиля, передает его на катушку, а она, в свою очередь, трансформирует импульс в импульс высокого разряда. Далее трамблер распределяет искры по цилиндрам в зависимости от порядка их работы.

Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.

Первичная обмотка имеет меньше витков, но провода с большим сечением;
Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.

Обмотки

Признаки поломки

Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.

Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?

Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах

Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание.
Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму.
При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика

Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает.
Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.

Ремонт системы зажигания бензопилы “Дружба”

Эксплуатация бензопилы “Дружба-4” выявила ряд недостатков. Особенно донимает то, что запустить горячий двигатель практически невозможно. Причина этого “недуга” в слабой системе зажигания. Для увеличения мощности искры на свече, систему зажигания надо переделать. Такая переделка может быть полезной и при отсутствии исправной катушки магнето к штатной системе зажигания. Для переделки со штатной катушки магнето удаляются низковольтная и высоковольтная обмотки. Вместо низковольтной обмотки проводом ПЭВ-2 диаметром 0,8 мм (данный тип проводов применяется для намотки трансформаторов, дросселей и т.д.), наматывается 250 витков. Необходима межслойная изоляция: апосля каждого слоя провода делается прокладка из бумаги или лакоткани.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

Демонтируем «клемму-минус» с аккумуляторной батареи.
Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
Вынимаем высоковольтные провода с катушки.
Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
Ключом на 17, ослабляем один болт крепления катушки.
Вынимаем модуль.
Шестигранником откручиваем катушку от держателя.
Сборка проводится в обратном порядке.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис

Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.

https://youtube.com/watch?v=Z5cUQhKBZm0

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

Об этой процедуре расскажем более подробно.

Мультиметр для проверки

Проверка сопротивлений катушки

Обесточьте свой автомобиль. Для этого достаточно отсоединить минусовую клемму от аккумуляторной батареи.
Отсоедините все провода и выводы, идущие на катушку и от нее.
Обязательно вооружитесь необходимыми инструментами и тестером. Универсальный мультиметр или омметр вполне подойдут.
Сделайте замеры на первичной обмотке. Для этого щупы тестера нужно подключить к низковольтным клеммам, расположенным по краям катушки. Не забудьте перед этим зачистить клеммы от скопившейся грязи, следов окисления. Наверняка они образовались за время эксплуатации автомобиля.
Запишите данные.
Теперь проверяются сопротивления вторичной обмотки. Чтобы это сделать, нужно один щуп омметра перекинуть на клемму Б катушки, а второй — на высоковольтник.
Отметьте получившиеся результаты.
Последний этап проверки подразумевает замеры сопротивления изоляции на массу. Чтобы сделать это, вам нужно один вывод вашего тестера подключить к массе (это корпус катушки зажигания), а второй поочередно подключить ко всем трем выводам — паре низковольтных выводов и одному высоковольтному, расположенному посередине устройства. Если катушка исправна, тогда во всех трех случаях измерения вы получите сопротивление не менее 50 Ом.
Сверьтесь с таблицей по записанным ранее данным.

[media= https://www.youtube.com/watch?v=2F4BDExybgs]

Тип катушки	Обмотка	Показатели сопротивления
3122.3705	Первичная обмотка	0,43 Ом +/- 0,04 Ом
8352.12	0,42 Ом +/- 0,05 Ом
3122.3705	Вторичная обмотка	4,08 Ом +/- 0,40 Ом
8352.12	5,00 Ом +/- 1,00 Ом

Ремонт

На самом деле единственный способ отремонтировать неисправную катушку зажигания на карбюраторном или инжекторном ВАЗ 2109 — это заменить устройство.

Тут нужно лишь выбрать, какой элемент заменит вашу старую катушку.

МЗАТЭ-2. Это стандартная катушка, которой оснащались с завода все ВАЗ 2109. Стоит около 600 рублей, служит неплохо;
Отличный альтернативный вариант, отличающийся надежностью, долговечностью и эффективностью в работе. Но стоит уже около 1800-2000 рублей;
Валео. Нечто среднее между заводским и бошевским вариантом, имеющий хорошие характеристики и положительные отзывы. Сегодня такая катушка стоит в среднем 1500 рублей.

Катушка — важнейший элемент системы зажигания, при выходе из строя которого вы можете забыть про поездки по своим делам.

Загрузка …

Распределитель

На моделях ВАЗ 2101 до 1980 года использовался распределитель (трамблер) модели Р-125Б. Особенностью его являлось отсутствие вакуумного регулятора, имелся только октан-корректор механического типа, позволяющим незначительно менять угол опережения зажигания (ОЗ).

Начиная с 1986 г. совместно с установкой карбюратора «Озон» на ВАЗовские двигатели начали устанавливать трамблер, оснащенный вакуумным регулятором ОЗ (модель 30.3706), конструкция которого описана ниже.

Модель 30.3706 состоит из распределителя, прерывателя и двух регуляторов – центробежного, а также вакуумного.

Состоит он из вращающегося ротора и неподвижных сегментов, располагающихся в пластиковой крышке. На роторе имеются два контакта – центральный и боковой, между ними закреплен помехоподавляющий резистор. Сверху к центральному контакту прижимается графитовый электрод, для лучшего контакта поджимание осуществляется пружинкой.

Работает распределитель так:

напряжение от вторичной обмотки подается на ротор, далее через искровой промежуток примерно в 0,5 мм попадает в один из сегментов крышки трамблера, затем по проводам высокого напряжения к свече, которая и обеспечивает появление искры.

Прерыватель обеспечивает размыкание электрической цепи в нужный момент. В конструкцию его входит кулачковая шайба с гранями и контактная стойка. Грани кулачковой шайбы имеют особую форму, чтобы достигалось быстрое размыкание контактов, плавное их замыкание и отсутствие дребезжания.

Кулачек вращаясь, попеременно замыкает и размыкает контакты, тем самым прерывает подачу напряжения на первичную цепь катушки.

Прерыватель и распределитель должны работать синхронно с кривошипно-шатунным механизмом. Для обеспечения синхронизации кулачковая шайба и ротор располагаются на одном валу, и получают привод от распределительного вала.

Центробежный регулятор – обеспечивает изменение угла ОЗ в соответствии с оборотами колен. вала.

К верхней части втулки кулачка приварена пластина с подвижными грузками. При увеличении оборотов колен. вала грузы за счет центробежной силы раздвигаются, проворачивая пластину вместе с кулачком в сторону вращения вала. Это обеспечивает более раннее размыкание контактов (увеличение угла ОЗ).

Вакуумный регулятор – производит корректировку угла ОЗ в зависимости от нагруженности силового агрегата и положения дроссельной заслонки.

Прикреплен он к распределителю, и включает корпус и крышку. Корпус разделён пластичной мембраной на две полости, одна из полостей соединена с задроссельным пространством в карбюраторе, а вторая — с атмосферой. Мембрана посредством тяги может воздействовать на прерыватель.

При снижении нагрузки уменьшается наполнение цилиндров горючей смесью и давление при воспламенении, а это требует увеличения угла ОЗ. Для этого мембрана изгибается (под воздействием разности давления) и проворачивает прерыватель на нужный угол.

Трамблёр и модуль зажигания ВАЗ 2109

Модуль зажигания на инжекторных ВАЗ 2109 заслужено считается одним из наиболее сложных электрических узлов. Если на инжекторах стоит именно модуль, то на карбюраторах предусмотрена самая простая катушка.

Фактическая, но невероятно важная задача модуля — это генерация тока высокого напряжения, который может достигать 30 тысяч Ватт. Ток следует по высоковольтным проводам на свечи, которые создают искру для воспламенения топливовоздушной смеси.

Классическая катушка зажигания — это один из компонентов модуля, потому система работает по куда более сложному принципу, нежели на карбюраторах.

Устройство классической катушки зажигания

Все автомобили, произведенные до 80-х годов, имели одну катушку зажигания, представляющую собой повышающий трансформатор.

Основные элементы устройства: 1. центральная (высоковольтная клемма), защищенная крышкой; 2. пластиковая крышка; 3. обмотка вторичная; 4. обмотка первичная; 5. магнитопровод; 6. железный сердечник; 7. корпус.

На первичную обмотку подается импульс 12 в, который преобразовывается в высоковольтный разряд с напряжением 20-30 киловольт на электродах свечей. Высоковольтные импульсы напряжения подаются на свечи поочередно при помощи контактного или электронного распределителя.

Porhen2107 › Блог › Нет искры с катушки зажигания — возможные причины:

Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.

Итак, если ваша машина не заводится причины:

• на катушку зажигания не поступают сигналы тока; • в карбюратор не доходит топливо; • ток с катушки зажигания не попадает в трамблер; • причина нет искры с катушки зажигания; • между электродами свечи не проходит искра; • в камеру сгорания не попадает топливная жидкость; • сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен

Уделите внимание катушке зажигания

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

• снижение интенсивности работы двигателя; • проблемы в запускании двигателя; • резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля; • увеличение затрат топлива.

Как проверить катушку зажигания.

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения

Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину

Если не получилось, значит, придется проверить систему зажигания более тщательно.

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки, то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания. Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом. Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания. Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Как подключить катушку зажигания 402 двигатель

ребята помогайте! на днях поменял катушку зажигания поставил из запасов но когда прикрутил её то как подключить её правильно непонял

автомобиль волга 3110 402 двигатель по проводам значит два коричневых есть два жёлтых есть по схемам непонятно на какую клемму какие провода. на самой катушке есть только клемма К по схемам она не указана

Двигатель 24д. Поменял родной коммутатор на 131.3734 без добавочного сопротивления, заменил катушку 115 на Б-116. Трамблер оставил старый контактный, маркировки не знаю. Возможна ли работа данной системы? мотор не заводится. Крутил стартером, высадил аккум.. не хочет

Забыл упомянуть. Это газ-24, но проводку заменил на современную 3110 с 402. Просто купил жгуты целиком, так что по проводке это 3110. Собирал по схеме (см. прикреп) исключив ЭПХХ (D4 + Y3).

Изображения



Привет! Дело в том, что в катушке тр-ра вырабатывается довольно высокое переменное напряжение (до 40в!). Положительные импульсы этого напряжения используются для управления коммутатором. При замыкании клеммы «Д» на корпус, что происходит при работе контактного тр-ра, уровень импульса очень низкий и коммутатор может просто не воспринимать его. В итоге не будет искры. Для нормальной работы системы нужен бесконтактный тр-р. По внешним размерам он полностью соответствует контактному и элементарно встаёт вместо него. При установке МЗ надо совместить риску на катушке со стрелкой на диске вакуумкорректора (шкив установить по средней метке при положении ВМТ в 1-м цилиндре на сжатии). Удачи.

Добавлено через 6 минут 22 секунды

READ Как подключить жабру к двум телефонам

Добавлено через 6 минут 22 секунды

Привет! На второй схеме неправильно подключены в/в провода. Тр-р вращается ПРОТИВ ч/стрелки и порядок работы цилиндров 1-2-4-3. На схеме же показано 1-3-4-2. Удачи.

Источник

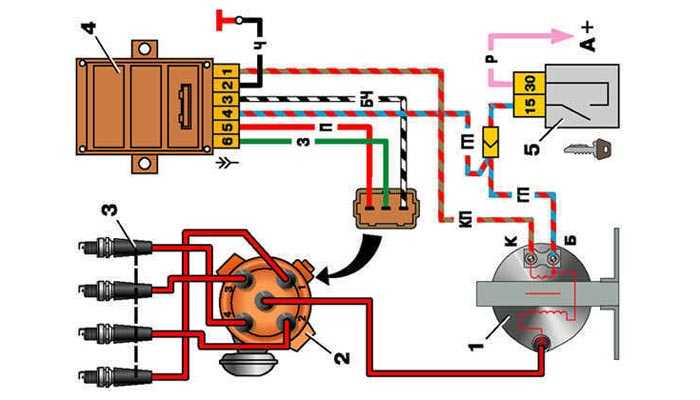

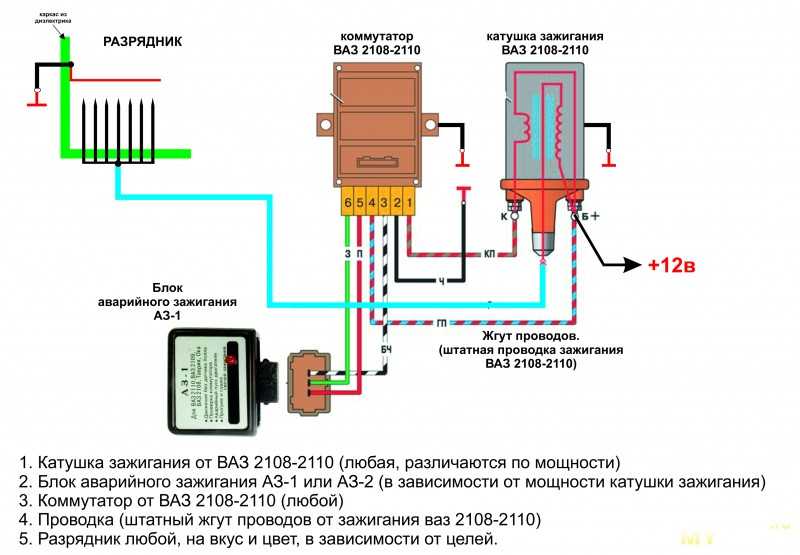

Устройство бесконтактной системы зажигания

Устройство БСЗ для карбюраторных двигателей состоит из:

Трамблер. Это устройство, которое отвечает за создание искры в нужный момент. Его еще называют распределителем системы зажигания.
Высоковольтная катушка. Этот элемент в устройстве системы зажигания получает от аккумулятора низкое напряжение, преобразует его и подает высокое напряжение. Поэтому от него идут высоковольтные провода. Катушка состоит из двух обмоток. Первичная — из проводом большого сечения (соединяется с электрической частью авто посредством реле замка зажигания), вторичная — это много витков тонкой проволоки (соединяется высоковольтным проводом с трамблером).
Коммутатор. Данный элемент системы бесконтактного зажигания отвечает образование искры. Простыми словами, коммутатор — это усилитель сигнала. Коммутатор есть только в системе зажигания ДВС с карбюратором. Кстати, самым лучшим карбюратором СОЛЕКС считается. На инжекторных Ваз 2107, как и на других — коммутатор не нужен, поскольку его функции выполняет контроллер бортового компьютера.
Высоковольтная и обычная проводка. Проводка высоковольтного напряжения должны соответствовать требованиям мощной изоляции.
Клеммы. Служат для соединений, должны быть прочными.

Электронная и бесконтактная система зажигания — это одно и то же устройство. Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.
