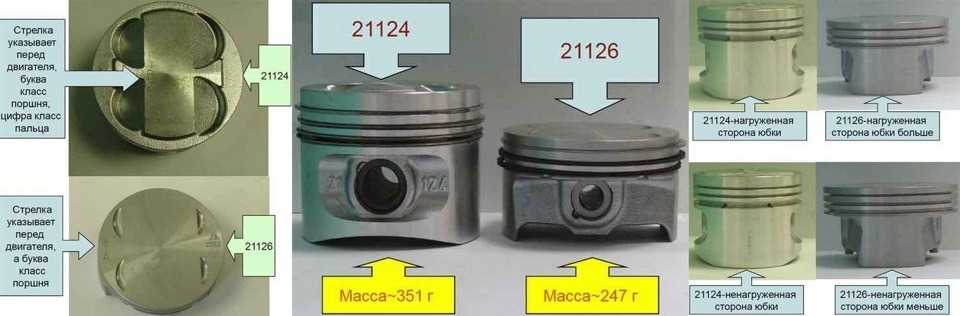

Маркировка поршней ваз 21124 16 клапанов

Размеры и маркировка поршневых колец Ваз 2109 – 2115

Основные размеры шатунно-поршневой группы я дам вам сейчас ниже на рисунке

Поршень — алюминиевый литой. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

Основные размеры шатуна Ваз 2109 – 2115

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 4).

Размеры поршневых колец Ваз 2109 – 2115

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня.

Маркировка поршня Ваз 2109 – 2115

Особенности шатунно-поршневой группы Ваз 2114, Ваз 2115, Ваз 2113

Особенности шатунно-поршневой группы.

Основные размеры шатуна

Размеры поршневых колец

Основные размеры поршня

На рисунках обозначены размеры шатунно-поршневой группы ваз 2113, ваз 2114, ваз 2115

Поршень вылит из алюминиевого сплава, Поршни делятся на 5 классов: А, В, С, D, Е, шаг которых составляет 0,01 миллиметра.,

Окружность поршня следует измерять в зеркальной плоскости поршневому пальцу, на расстоянии 55 миллиметров от днища.

Маркировка поршня: 1 – стрелка для обозначения поршня в цилиндре; 2 – размер ремкомплекта; 3 – класс поршня; 4 – класс отверстия для поршневого пальца

Под поршневой палец лада самара 2 классификация поршней делится на 3 группы (1, 2, 3), шаг которых составляет 0,004 миллиметра. Группа поршня обозначется на днище.

По массе поршни делят на 3 группы: уменьшенная “Г”, нормальная “+”, увеличенная “-“. Масса поршня обозначается на днище. В блоке цилиндров все поршни должны быть установлены одной массы.

Ремкомплекты поршней производятся с увеличенным диаметром: на 0,4 миллиметра обозначается в виде треугольника, на 0,8 миллиметра соответствует маркировка в виде квадрата.

Обозначение в виде стрелки указывает на расположение поршня в блоке цилиндров относительно распредвала, стрелка обязательно должна быть направлена в сторону распредвала.

Поршневой палец полый, вылет из стального сплава, поршневой палец фиксируется при помощи стопорных колец. По диаметру поршневые пальцы ваз 2113 квалифицируются на 3 класса, шаг которых составляет 0,04 миллиметра. Метка синего цвета обозначает 1-й класс, метка зеленного цвета обозначает 2-й класс, метка красного цвета обозначает 3-й класс.

Поршневые кольца вылиты и чугунного сплава. Верхнее кольцо – характеризуется хромированным покрытием поверхности, среднее кольцо характеризуется скребковым типом, на нижнем кольце можно разглядеть хромированные кромки с пружиной.

Ремкомплект поршневых колец характеризуется маркировками “40” и “80”

Маркировка шатуна: 1 – класс шатуна по массе и по отверстию в верхней головке; 2 – номер цилиндра

Шатун изготовлен из стального сплава, кованого типа. На шатунах наносится порядковый номер цилиндра ваз 2115, в который они должны быть установлены.

Шатуны делят на 3 группы, шаг которых составляет 0,004 миллиметра. Номер группы шатуна выбит на его крышке.

Шатуны делят на группы, в зависимости от массы, при сборке шатунно-поршневой группы шатуны ваз 2114 должны быть установлены одной массы.

Места, где допускается удалять металл, при подгонке массы головок шатуна.

При подгонке массы металл можно удалять до размеров 32 и 33 миллиметра.

Системы и устройство двигателя Ваз 2113, Ваз 2114, Ваз 2115

Эксплуатация систем двигателя автомобиля лада 2115. Устранение неисправностей в системах лада 2114: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту: головки цилиндров лада 2113, поршневой группы, блока цилиндров.

Признаки и причины износа (поломки) поршневых колец

На автомобилях ВАЗ в процессе эксплуатации происходит износ двигателя, так же выходят из строя ПК. Кольца могут:

ломаться на две или несколько частей;
изнашиваться по толщине;
иметь общий износ.

Часто поломка деталей происходит вследствие перегрева ДВС, в этом случае в цилиндрах уменьшается компрессия, и мотор теряет мощность. Признаками неисправных ПК является:

сизый дым из трубы глушителя, особенно часто он проявляется после долгой работы на холостых оборотах при резком нажатии на педаль газа;
повышенный расход масла в двигателе;
падение мощности, мотор перестает тянуть;
закоксовывание свечей зажигания.

Если появляются признаки неисправности в поршневой группе, в первую очередь меняются поршневые кольца. Но замена ПК не всегда дает нужный эффект, часто после ремонта мотор продолжает дымить и расходовать масло. Причина здесь простая – имеется износ в самих цилиндрах. В блоке обычно гильзы изнашиваются неравномерно – они приобретают овальную форму, из-за выработки поршневые кольца не прилегают плотно к стенкам цилиндров и не обеспечивают герметичность.

Размеры поршневых колец: таблица (ВАЗ)

На автомобилях вазовского производства устанавливаются двигатели типа:

2101/2103/ 2105/2106 (ВАЗ-классика);
21213/ 21214/2130 (Нива);
2108/21083 (ВАЗ 2108-09-099);
2111/2112 (ВАЗ 2110-11-12);
21114 (ВАЗ 2113-14-15);
11186 (Лада Гранта);
11194 (Lada Kalina).

Также есть множество других модификаций ДВС, все вазовские моторы четырехцилиндровые рядные, с общим количеством клапанов 8 или 16. У моторов ВАЗ есть несколько стандартных размеров цилиндров:

76 мм;
79 мм;
82 мм.

У каждого размера предусматривается ремонтное увеличение на 0,4 и 0,8 мм, заводами производятся ремонтные поршни и кольца первого и второго ремонтных размеров. Поршневые кольца с диаметром 76 миллиметров выпускаются для двигателей:

2101;
2103;
2108;
1111(Ока).

Первый ремонтный размер ПК для этих моторов – 76,4 мм, второй ремонтный размер – 76,8 мм. Поршни, а также и поршневые кольца 79 мм производятся для ДВС моделей:

21011;
2105;
2106;

На всех этих моторах также есть два ремонтных размера ПК – 79,4 мм (первый ремонт) и 79,8 мм (второй ремонт). Самые распространенный размер ПК – 82 мм, на многих современных автомобилях ВАЗ используется поршневая группа именно этого размера. Диаметр поршневых колец 82 мм можно встретить на двигателях:

21083;
21213;
21214;
2130;
2123(Chevrolet Niva);
2111;
21114;
11183 (Калина и Гранта);
2112;
21124;
21126(Приора);

У ДВС ВАЗ есть и отклонения от типичных размеров, например, на моторе 11194 объемом 1,4л устанавливаются поршни и ПК диаметром 76,5 мм, этим ДВС комплектуется Ладв Калина. Также есть нестандартный силовой агрегат 1800 см? ВАЗ-21128 с номинальным диаметром цилиндров 82,5 мм, но серийно АвтоВазом движок не производится.

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Поршневые кольца имеют тепловые зазоры:

между ПК и канавкой;
в стыке.

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
между канавками и МПК – от 0,05 до 0,06 мм;
на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

между кольцом и канавкой – 0,15 мм;
на стыке – 1,0 мм.

Как заменить поршневые кольца

Предварительно при помощи старых поршневых колец нужно очистить канавки поршней от нагара. Замена поршневых колец ВАЗ 2112, производится после их обкатки по поршневым канавкам. Если кольцо закусывается его нужно притереть. Делается это наждачной бумагой с мелким зерном, которая укладывается на стекло.

Как устанавливаются кольца на поршень

Замена поршня ВАЗ 2112 производится с учетом соответствия определенному классу поршня новое поршневое кольцо.
Кольца выбираются согласно их обозначения:

на кольцах с номинальными размерами обозначение отсутствует;
маркировку «40» имеет ремонтное кольцо, диаметр которого больше на 0,4 миллиметра;
маркировку «80», увеличенное на 0,8 миллиметров.

Перед установкой колец щупами нужно замерять зазор между кольцом и поршневой стенкой соответствующей кольцу канавки. На фото показан пример выполнения операции. Существует инструкция, указывающая допустимые зазоры между элементами. Такие данные приведены в таблице.

Поршни

На многих отечественных и импортных машинах используются ремонтные поршни, изготовленные на производственных мощностях костромского производителя поршневых групп «Мотордеталь-Кострома». Данное предприятие выпускает поршни с диаметром от 76 до 150 мм. На сегодняшний день производятся такие типы поршней:

цельнолитой;
с терморегулирующей вставкой;
с вставкой под верхнее компрессионное кольцо;
с каналом масляного охлаждения.

Поршни, выпущенные под указанной торговой маркой, имеют собственные обозначения. При этом информация (маркировка) может быть нанесена двумя способами — лазером и микроударом. Для начала рассмотрим на конкретных примерах маркировку, сделанную при помощи лазерной гравировки:

EAL — соответствие техническому регламенту таможенного союза;
Сделано в России — прямое указание страны-производителя;
1 — группа по массе;
H1 — группа по диаметру;
20-0305А-1 — номер изделия;
К1 (в кружочке) — знак отдела технического контроля (ОТК);
15.05.2016 — прямое указание на дату производства поршня;
Sp 0,2 — зазор между поршнем и цилиндром (температурный).

Теперь рассмотрим обозначения, нанесенные при помощи так называемого микроудара, на конкретных примерах:

95,5 — общий размер по диаметру;
В — группа по диаметру;
III — группа по диаметру пальца;
К (в кружочке) — знак ОТК (контроля качества);
26.04.2017 — прямое указание даты производства поршня.

Здесь же стоит отметить, что для производства разных поршней используются различные же алюминиевые сплавы с легирующими добавками. Однако эта информация не указывается прямо на корпусе поршня, но записывается в его технической документации.

Истории наших читателей

“Гребаный таз. “

Всем привет! Меня зовут Михаил, сейчас я расскажу вам историю о том, как мне удалось поменять двенашку на Камри 2010. Все началось с того, что меня дико беспокоили поломки двух, как ни в чем не бывало сломался, но по мелочам, блин, так много вещей, которые действительно начали бушевать. Тут возникла мысль, что пора сменить машину на иномарку. Выбор пал на камри тайет десятых.

Да, морально я повзрослел, но материально не смог. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит нецелесообразно. Моя зарплата составляет 24к в месяц, поэтому мне практически невозможно собрать 600-700к. Я начал искать различные способы заработка в Интернете. Вы не представляете, сколько там разводов, что еще не пробовали: ставки на спорт и сетевой маркетинг, и даже вулкан казино, в котором она успешно проиграла около 10 тысяч ((Единственное направление, которое мне показалось, что можно сделать Деньги торгуют валютой на бирже, это называется форекс. Но когда я начал копать глубже, я понял, что мне это очень сложно. Я продолжал копать дальше и наткнулся на бинарные опционы. Суть та же, что и на Форексе, но это намного легче понять. Я начал читать форумы, изучать торговые стратегии. Я попробовал это на демо-счете, затем я открыл реальный счет. Честно говоря, я не мог хорошо зарабатывать деньги, пока не понял всю механику вариантов я потерял около 3000 рублей, но оказалось, что это ценный опыт. Сейчас я зарабатываю 5-7 тысяч рублей в день. Куплю через полтора года, но для меня это результат хороший, и дело не в машине, моё жизнь изменилась, я, естественно, уволился с работы, у меня стало больше свободного времени для себя и своей семьи. Я работаю прямо по телефону)) Если вы хотите изменить свою жизнь, как я, вот что я вам рекомендую сделать сейчас: 1. Зарегистрируйтесь на сайте 2. Практика на демо-счете (бесплатно). 3. Как только вы получите что-то на Демо-счете, пополните свой РЕАЛЬНЫЙ СЧЕТ и отправьте его на РЕАЛЬНЫЕ ДЕНЬГИ! Также рекомендую скачать приложение на телефон, с телефона работать намного удобнее. Скачать здесь.

Цена двигателя ВАЗ 21126 в сборе на данный момент составляет около 60 000 рублей.

Чем двигатель Приора лучше ВАЗ 2112 ? Каждый видит в этом свои достоинства и недостатки, например, одни отмечают больший КПД (мощность двигателя Приора), другие экологичность, а третьи – экономичность. Ряд положительных отличий заставляет заменить двигатель ВАЗ 2112 на приоровский:

Замена двигателя ВАЗ 21124 на ВАЗ 21126

Задача: полная замена двигателя.

Возможности замены:

Все подушки двигателя идентичны.
Отличия в штекерах датчика температуры охлаждающей жидкости и датчика давления масла, поэтому меняем их на штатные (при наличии проводки Приоры менять их не нужно).
надо перепрошить ЭБУ 7.2 янв специально для приоровского двигателя. Заказать прошивку можно на сайте Ikin.
Устанавливать коллектор Приоры не обязательно, главное программно отключить второй кислородный датчик, так как ДВС 21126 соответствует нормам Евро-3.

Как снять двигатель с ВАЗ 2110 – в этой инструкции.

В заключение один из отзывов о двигателе 21126 в сравнении с 21124:сложно сказать, снизился ли шум с 21126, но он точно не громче, чем 21124. Характер двигателя более смелый, заметно больше мощности, по крайней мере, в диапазоне от 1000 до 3000 об / мин. Динамический разгон до 3000 об / мин – без провалов. Вы можете трогаться с места и двигаться на 1-й и 2-й передаче без рывков. Заметно лучше держится. Двигатель очень послушен дроссельной заслонке – мгновенная обратная связь. Например, если не двигаться быстро и резко ударить педалью газа в пол, мы получим пробуксовку.

Расход 21126 в городе с большими пробками и прогревом утром (10 мин) колеблется от 6 до 9 л / 100 км.
Расход по трассе (средняя скорость по БК 76 км / ч, скорость от 20 км / ч до 180 км / ч) расход 6,2 / 100 л.

Post Views: 33

СТК против китайцев и американцев

Безвтыковые поршни (что это такое, мы расскажем в этой статье чуть позже) изготовленные в ООО Самара Трейдинг Компани (фирма СТК) среди опытных и грамотных механиков являются самыми популярными и считаются наиболее эффективными.

Здесь мы уже обсуждали эту тему, но есть все основания углубится в этот вопрос. Китайские поршни оказываются достаточно приспособлены к нашему топливу, но они слишком ненадежны, качество сплавов оставляет желать лучшего: складывается такое впечатление, что кто-то нашептал китайским инженерам, что лучше дюралюминиевый шлак, чем советская сталь, чугун и алюминий. Это не так.

Американские поршни, в том числе, ставший знаменитым Federal Mogul сделан чуть более качественно, в отличие от китайских продуктов. Они предусмотрели даже разные группы, но у них совсем нет ремонтных размеров. Завод не предусмотрел этого, поэтому они фактически бесполезны в решении многих задач.

Тест-драйв отечественных машин на поршнях доказал, что динамические характеристики автомобилей после замен поршневой группы, наиболее продуктивны именно после замены на поршни СТК. Иными словами, крутящий момент, компрессия, качество выхлопных газов, уровень масла, динамика разгона, оборотистость и скорость моторов на СТК спустя 30-50 тысяч километров после замены сохраняется прежней. Ни одна марка поршней пока что не показала такого результата.

Поговорим чуть серьезнее о безвтыковых поршнях СТК.В чём же их конструктивное и основное преимущество?

Самое неприятное, что случалось наверняка с каждым автомобилистом – это порванный ремень газораспределительного механизма (ГРМ). Обезопасить себя от такой неприятности можно лишь одним наиболее верным способом – замена поршневой группы на хорошую группу и правильная её настройка. Как себя обезопасить от прорыва ремня и как следствие загнутых клапанов? Есть одна хитрость — это специальные проточки сверху на поршнях, которые в народе (а затем уже и в официальных автосервисах) стали называть «безвтыковыми поршнями».

Безвытковые поршни

Поговорим детальнее о проточках на верхней части поршневой группы, которые использует команда производителей из СТК. Итак, каким же образом все это работает и есть ли необходимость устанавливать на свой автомобиль такие поршни? Или же можно ездить с обычными и не забивать себе голову инновациями? Что ж, опишем сам поршень СТК.

Корпус и строение

Такие поршни представляет из себя почти точную копию обычного поршня автомобиля, только с одной отличительной чертой – в верхней части вместо обычного «зеркала» появляются специальные углубления, для увеличения срока службы как некоторых частей ГРМ, так и самих поршней.

Углубления безвтыковых поршней

Поршни

цельнолитой;
с терморегулирующей вставкой;
с вставкой под верхнее компрессионное кольцо;
с каналом масляного охлаждения.

EAL — соответствие техническому регламенту таможенного союза;
Сделано в России — прямое указание страны-производителя;
1 — группа по массе;
H1 — группа по диаметру;
20-0305А-1 — номер изделия;
К1 (в кружочке) — знак отдела технического контроля (ОТК);
15.05.2016 — прямое указание на дату производства поршня;
Sp 0,2 — зазор между поршнем и цилиндром (температурный).

Теперь рассмотрим обозначения, нанесенные при помощи так называемого микроудара, на конкретных примерах:

95,5 — общий размер по диаметру;
В — группа по диаметру;
III — группа по диаметру пальца;
К (в кружочке) — знак ОТК (контроля качества);
26.04.2017 — прямое указание даты производства поршня.
