Промывка форсунок своими руками, схема для промывки инжектора

Промывка без демонтажа

Конечно, можно промыть инжектор своими руками, просто добавив в бак с топливом моющую присадку, но описанный ниже способ более эффективен.

Чтобы промыть форсунки своими руками не снимая их с двигателя, нужно сделать приспособление для подачи к ним промывочной жидкости под давлением. Для этого понадобится:

Топливный фильтр.
Два хомута.
1,5 м шланга. Это должен быть шланг подачи топлива для автомобиля. Тогда он подойдет по внутреннему диаметру и не будет разрушаться промывочной жидкостью.
Двухлитровая пластиковая бутылка.
Сверло диаметром 13 мм.
Автомобильный компрессор для подкачки колес.
Два вентиля для бескамерных колес.

Изготовление приспособления: В днище и пробке бутылки просверлите отверстия Ø 13 мм. Вставьте в них соски для бескамерных колес. Из вентиля в крышке выверните ниппель. После чего наденьте на него шланг и закрепите его хомутом. К другому концу шланга подсоедините вход топливного фильтра и тоже зафиксируйте его хомутом. Устройство для промывки форсунок своими руками готово.

Чтобы промыть форсунки не снимая их с двигателя, сначала запустите двигатель и прогрейте его до рабочей температуры. После этого нужно снизить давление в топливопроводе. Для этого отключите от бензонасоса питание или массу и запустите мотор. Когда давление в бензопроводе сравняется с атмосферным, двигатель перестанет работать. Теперь снимите шланг бензопровода с металлической трубки, прикрепленной к кузову машины. Вставьте в него выход топливного фильтра приспособления для промывки форсунок и затяните на краю шланга хомут. Снимите пробку с бутылки и залейте в нее средство для промывки форсунок. Накрутите пробку обратно и затените ее. Наденьте шланг подкачки компрессора на вентиль в дне бутылки. Бутылку подвесьте на открытый капот горлышком вниз. Включите компрессор и создайте внутри бутылки давление около 3 кг/см2. Теперь, когда в форсунки вместо бензина поступает промывка нужно запустить двигатель. Он будет работать на ней как на бензине. Чтобы промыть форсунки, нужно сжечь около литра промывочной жидкости. После 15 минут работы двигателя на холостом ходу нужно заглушить двигатель и подождать 15 минут, чтобы засоры как можно лучше намокли. Потом запустить мотор, и дожечь жидкость.

Пока идет промывка, нужно следить за давлением в бутылке, а при его снижении включать компрессор. Выше 3 атм. поднимать давление в бутылке не нужно. Когда промывка в бутылке кончится, а двигатель остановится, нужно демонтировать промывочную систему и восстановить штатную схему питания двигателя. После этого следует поменять масло с масляным фильтром. Это нужно сделать из-за того, что часть промывочной жидкости не сгорит в цилиндрах, поэтому будет снято со стенок цилиндров маслосъемными кольцами и стечет в поддон, разбавив масло. Иногда после очистки инжектора своими руками таким способом свечи зажигания выходят из строя, и их приходится менять.

Промывка после демонтажа

Для этого вам понадобится: два баллончика средства для чистки карбюратора, кнопка электрического звонка, изолированные провода, лампочка на 12 В мощностью 21 Вт (например, из фонаря указателя поворотов), шприц для инъекций и моток полихлорвиниловой изоленты, две клеммы, подходящие к контактам форсунки. Шприц нужно подобрать такого размера, чтобы в него плотно вставлялась входная часть вашей форсунки с уплотнительным кольцом. Часто подходит шприц объемом 2-3 см3.

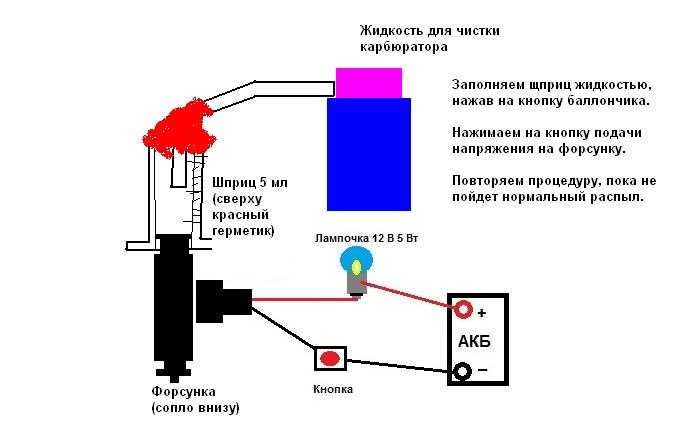

Трубочку от баллончика состыкуйте с носиком шприца, а стык замотайте изолентой.

Сбросьте давление в топливной системе, как описано в предыдущей части (прогревать двигатель не нужно).
Отсоедините от рампы подвод топлива с обраткой и снимите ее.
Отключите форсунки от жгута проводки и выньте их.
Замочите распылители всех форсунок на час в очищающей жидкости.
Выньте из шприца поршень и вставьте туда форсунку с уплотнительным кольцом.
Один контакт форсунки подключите к отрицательной клемме аккумулятора напрямую. Другой через последовательное соединение кнопки с лампочкой к положительной клемме.

Трубочку присоедините к баллончику, нажмите на его клапан и на электрическую кнопку. Из распылителя будет вылетать очищающая жидкость. Продолжайте промывку до тех пор, пока распыление не станет мелким, а факел широким. Если замачивание и промывка своими руками не приносит желаемого результата, значит отложения на распылителях слишком плотны, и не поддаются химической очистке своими руками. Тогда вам необходимо воспользоваться для чистки ультразвуковой ванной.

С какой периодичностью чистить инжектор, и надо ли это делать?

На фоне вышесказанного, напрашивается вывод о необходимости периодической проверки состояния и эффективности работы инжектора. Вопрос в том, в какие сроки требуется выполнение этой работы.

Выделим следующие тенденции:

30000 км. Если начальный период эксплуатации автовладелец заправлял машину низкокачественным топливом, форсунки постепенно забиваются смолистыми отложениями, что приводит к ухудшению работы мотора. В такой ситуации стоит разобраться, как почистить инжектор, и когда это необходимо сделать в профилактических целях.
30-50000 км. При отсутствии действий со стороны владельца эффективность работы распылителей снижается на 5-7%, и растет «прожорливость» транспортного средства (в среднем на 2-3 литра). Чтобы устранить имеющиеся загрязнения, не обойтись без чистки инжектора.
50-80000 км. Далее ситуация ухудшается. Через этот период производительность распылителей снижается на 12-15%, а сам силовой агрегат начинает работать неравномерно. Со временем плунжер повреждает седло, из-за чего диаметр сопел становится больше. Одновременно с этим имеет место загрязнение системы. Как почистить инжектор в таком случае? Единственным решением считается полноценная промывка, но из-за увеличения диаметра сопел делать это не стоит. Да и в целом чистке стоит предпочесть замену детали.
80000 км и более. В этом случае эффективность работы форсунок падает и распылители работают неравномерно (отклонения достигают 30-50%). Вопрос чистки инжектора становится неактуальным, и оптимальным решением является установка новых деталей, вне зависимости от состояния последнего.

Стоит отметить, что форсунка является расходным материалом, поэтому ее замены не стоит бояться. У каждого изделия имеется свой ресурс, по истечении которого требуется установка нового элемента.

Производители многих автомобилей рекомендуют делать замену с периодичностью в 100-120 тысяч километров. Это актуально даже при внешне нормальной работе изделий.

Надо ли чистить форсунки? На фоне применения низкого качества топлива, содержания серы в котором в десятки раз превышает нормы ЕС, делать это необходимо.

Главное — не затягивать с этим процессом и выполнять работу с позиции профилактики, а не «лечения».

Специалисты рекомендуют производить эту работ раз в 25-30 тысяч километров, но для получения результата важно разобраться, как почистить инжектор, какие способы существуют, и в чем их особенности

Как управлять форсунками

Генератор сигналов для форсунок остался. Так как у нас тема про то как сделать всё быстро и просто я не стал городить сложное управляющее устройство, а просто залез и интернет и нашёл халявный софт для промывки форсунок.

Все форсунки необходимо соеденить паралельно, ( не перепутайте полюса — они имеют значение. На родных разъёмах красные провода +, коричневые -)

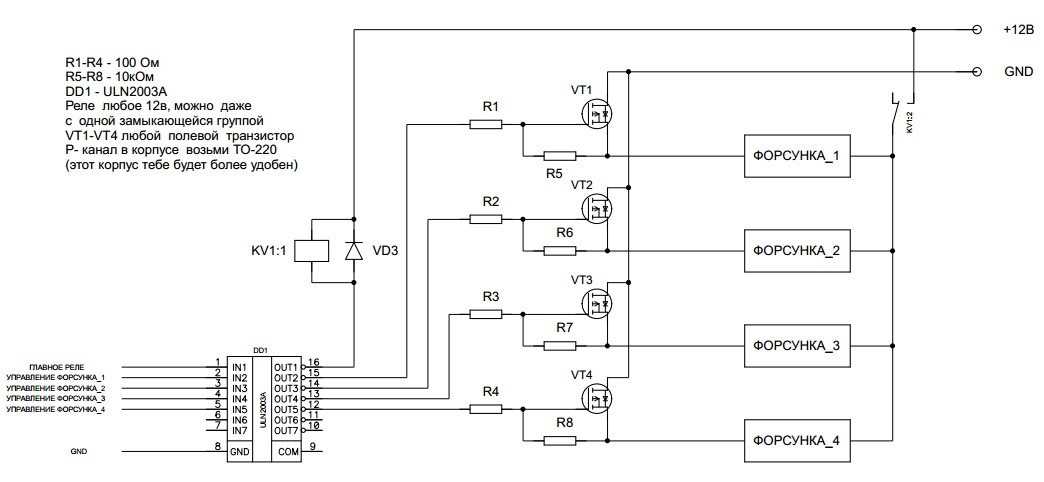

Схема адаптера проста:

Всё подключаем и включаем. Для проверки лучше всего включить режим Кавитация. При этом форсунки должны верещать.

Цвет впечатляет? Вначале это была смесь Wins и бензина 3 к одному и была пости прозрачной. После кавитации с форсунок вымывается песок Как он там сквозь дырки прошёл

Да. Совсем забыл. Газовый кран — для жестоких людей. Если его закрыть то в рейке будет не 3 атмосферы — а столько, сколько сможет выдать бензонасос (это на случай если уж слишком всё плохо).

Как самостоятельно почистить форсунки — инжектор двигателя

Всем дизелистам приходится рано или поздно сталкиваться с повышенным расходом топлива, падением мощности. Так или иначе вы оказываетесь перед необходимостью замены распылителей. Самое простое решение – отнести форсунки в подходящий сервис и оставить там некоторое количество денег. Вы думаете это самый правильный метод. Это не так, я сам в этом убедился. Перед тем как отдать форсунки я проверил их на стенде в ближайшем автохозяйстве, запомнил показания. После ремонта там же проверил и понял, меня обманули. Сделали просто замену распылителей на новые без регулировки. Что делать, если не доверяете сервису, или денег хотите сэкономит? Вот для этих случаев я сделал простой стенд.

Что для этого нужно?

Гидравлический домкрат ( я купил новый за 600 рублей);
Манометр от 0 до 250 атмосфер (Мне такой подарили узнав о моей идеи);
Топливная трубка с гайками (Тоже подарок);
Токарь (Сам себе подарок)))).

Сначала я разобрал домкрат и изъял поршень. С поршня снял манжету, она пригодиться. Вместо поршня была выточена заглушка которая уплотнялась манжетой от поршня и прижимается гайкой. В заглушку вкручивается манометр и штуцер для трубки. В корпусе домкрата есть отверстие с заглушкой. Я взял короткий отвод на 1/2″ и приварил полуавтоматом к корпусу. Получилась удобная горловина для заливания солярки. Сам домкрат закрепил на столе болтами и стенд готов.

Метод третий — добавление ацетона

На многочисленных форумах в интернете можно найти много тем о том, стоит ли добавлять ацетон в бензобак. Несмотря на то, что официальные представители автопроизводителей и нефтеперерабатывающих компаний ни слова не говорят об этом, многие отечественные (и не только) автовладельцы добавляют небольшое количество чистого ацетона к используемому бензину.

Такое действие приводит, во-первых, к повышению октанового числа бензина, а во-вторых, вызывает очищающий эффект для элементов топливной системы (отмывает углеродистые отложения), а также связывает воду, находящуюся в бензине и выводит ее вместе с выхлопными газами. Как правило, эффект от использования ацетона чувствуется после того, как его добавили в полный (или почти полный) бак бензина, и это горючее впоследствие было сожжено в процессе езды.

Несколько слов о пропорциях. Количество добавляемого в бензин ацетона зависит, во-первых, от октанового числа, а во-вторых, от качества топлива (примеси воды и вредных примесей в нем). Если бензин хороший, то достаточно добавить 30 мл на каждый 10 литров бензина. По мере ухудшения, количество ацетона может увеличиваться до 150 мл на 10 литров бензина. Однако не стоит слишком увлекаться добавлением ацетона! Это обусловлено тем, что поскольку это средство увеличивает октановое число, то если его значение будет превышено по сравнению с тем, на которое рассчитан двигатель, это может привести к постепенному выходу мотора из строя. И чем на большее значение оно превышено — тем быстрее “стуканет” двигатель.

Чем хороша ультразвуковая чистка топливных форсунок?

Неоспоримое преимущество подобного метода — это на 100% качественная очистка даже полностью заросших сопл. С его помощью можно восстановить форсунку и её производительность, когда химия банально не может попасть внутрь из‐за сильного загрязнения. Но помните: тефлоновые и керамические форсунки инжектора чистить ультразвуком нельзя.

Если вы регулярно ухаживаете за своим автомобилем и имеете гараж, почистить форсунки не снимая легко. Составы продаются в автомагазинах, какого‐либо специального инструмента не требуется. Если пробег у автомобиля большой, инжекторы никогда не чистились, без ультразвуковой ванны, скорее всего, не обойтись.

Периодичность промывки

Распылитель для прямого впрыска горючего в цилиндр – устройство достаточно надежное и при использовании качественного бензина безотказно служит порядка 100-120 тыс. км пробега. Но поскольку с качеством топлива на постсоветском пространстве всегда были проблемы, то признаки загрязнения мелких отверстий в форсунках проявляются значительно раньше:

Из-за недостаточного количества подаваемой топливовоздушной смеси двигатель теряет в мощности.
Контроллер, видя по сигналам лямбда-зонда нехватку горючего, увеличивает его подачу, отчего возрастает общий расход топлива. Причем поведение автомобиля не становится лучше.
Могут прослушиваться хлопки в ресивер инжектора либо в выхлопную трубу, откуда периодически валит дым черного цвета.
Мотор работает нестабильно.

Здесь перечислены явные признаки того, что пора срочно почистить форсунки по причине высокой степени загрязнения. Но промывка после длительного интервала (более 50 тыс. км) может привести к негативному результату и замене этих деталей, к чему нужно быть готовым.

Преждевременный износ распылителей происходит так: из-за грязи, долгое время набивавшейся под клапан, в его деталях образуется выработка. После удаления этой грязи, играющей роль своеобразного уплотнителя, форсунки теряют герметичность и начинают протекать при выключенном двигателе, хотя на ходу ведут себя хорошо. Из-за этого мотор тяжело заводится (особенно в жаркую погоду), а масло в картере разжижается стекающим туда бензином, то есть, одна «болезнь» сменяется другой. Выход один – поменять распылители.

От попадания в подобную ситуацию вас убережет профилактическая промывка инжектора, выполняемая с периодичностью 1 раз в 5-20 тыс. км пробега. Но при появлении перечисленных выше признаков обязательно пройдите диагностику на станции технического обслуживания. Следует убедиться, что барахлят именно форсунки, а не вышел из строя какой-то датчик.

Промывка форсунок – способы и средства, чистка форсунок своими руками

Во время работы автомобильного двигателя система подачи топлива в него постоянно загрязняется отложениями лаков, смол, и твердых частиц, поскольку в бензине содержится олефин, сера, и другие химические элементы, как в чистом виде, так и в соединениях. Но особенно загрязняются впрыскивающие топливо форсунки, причем при использовании бензина низкого качества степень их загрязнения резко усиливается.

Загрязнение же форсунок понижает мощность автомотора и его приемистость, когда автомашина разгоняется, слышны стуки детонации, двигатель на холостом ходу начинает работать неустойчиво, его запуск становится затрудненным, причем в холода без принудительного прогревания его иногда даже невозможно завести. Расходование горючего так же сильно увеличивается, а выхлопные газы становятся более токсичными. Конечно, все перечисленное может вызываться и иными неисправностями автомобильного мотора, поэтому автомашине в таких случаях целесообразно произвести полную диагностику.

И когда результаты такой диагностики подтверждают, что двигатель стал плохо работать вследствие загрязнения форсунок, чтобы они заработали нормально, их необходимо промыть. Сделать это можно, как сняв форсунки с автомотора, так и не демонтируя их. Не снимая форсунки, промыть их легче, но качество такой промывки тогда можно будет проконтролировать лишь по косвенным признакам. Если же форсунки для промывания будут сняты, то такая операция считается уже ремонтной, поскольку тогда в них, во впускном тракте и в топливной рампе зачастую заменяются уплотнения, а этот процесс трудоемкий и дорого оплачиваемый. Но произведенная при этом качественная диагностика все эти затраты полностью компенсирует.

Очистить форсунки можно по-разному, у каждого способа есть свои недостатки и преимущества. Легче всего будет просто добавить в бензобак какую-либо из имеющихся в широчайшем ассортименте моющих присадок. Они выпускают в флаконах емкостью в 200-500 мл., которых гарантированно хватит на 40-80 литров горючего. Будучи растворенной в нем, такая моющая присадка очистит сам топливный бак, топливный фильтр, топливопроводы, бензонасос, регулятор давления, топливную рампу, и дойдет до форсунок лишь в последнюю очередь. Поэтому велик риск, что грязь и отложения, удаленные этой присадкой из предшествующих им элементов топливной системы, вместо очистки форсунок и клапана регулятора давления еще больше их загрязнят, а значит, этот способ целесообразен для применения лишь в том случае, если топливные магистрали промываются достаточно часто и содержатся в относительной чистоте.

Не снимая форсунки, очистить и промыть их можно на установках, подающих в мотор моющий сольвент, которые могут иметь один или два контура. Мойку осуществляют при работающем двигателе, переключаемом на разные режимы. Данный способ достаточно эффективен, положительный результат достигается в 60-90 % случаев его применения. Однако есть опасность повреждения сольвентом свечей зажигания, и по этой причине по завершении такой промывки их целесообразно заменить.

Если же форсунки снимают, то промывку их производят путем пропускания сквозь них моющих составов высокой эффективности, либо погружением в ультразвуковую ванну. При пропускании через форсунки специальных составов используются особые установки, заставляющие форсунки как бы работать, только при этом проходящее через них топливо заменяется сольвентом. Наиболее популярно погружение промываемых форсунок в ультразвуковую ванну, так этот процесс очищает их более качественно, и применяемые при этом сольвенты менее токсичны. Однако цена такой обработки – достаточно высока.

После того, как снятые форсунки будут промыты, им проводятся стендовые испытания для контроля качества этого процесса. Но автовладельцы должны знать, что демонтаж и очистка только их на состояние прочих элементов топливной системы никак не влияет, и при наличии в них загрязнений вскоре снова засорятся и недавно промытые форсунки. Поэтому настоятельно рекомендуется одновременно с форсунками промыть бензобак, бензопроводы и топливную рампу.

Когда автомобиль заправляется качественным бензином, соответствующим стандартам ЕС, промывать форсунки фактически не требуется, но, тем не менее, изготовители рекомендуют все же выполнять эту процедуру по прохождении каждых 120000-140000 километров. Если же использовать российские бензины, форсунки могут нуждаться в очистке уже после того, как автомашина проедет 15000-30000 километров.

Проголосуйте, понравилась ли вам статья?

Промывка форсунок своими руками

Чтобы почистить распылитель от загрязнений, понадобится:

вещество для промывания;
небольшая трубка (несколько штук);
пара-тройка хомутов;
проводка с зажимающими концами («крокодилы»).

В описанных ниже процедурах речь будет идти о заранее снятых с мотора инжекторах.

Промывка распылителя производится так:

Емкость с чистящим веществом необходимо герметично присоединить трубкой и хомутами к снятому элементу.
Выводы инжектора подключают к аккумуляторной батарее при помощи проводов. «Минус» крепится к клемме батареи, а «плюс» остается незакрепленным.
Далее следует закачать очищающее вещество внутрь распылителя, путем периодического подключения детали к напряжению аккумулятора — это необходимо, чтобы добраться до иглы устройства.
Спустя два-три открытия/закрытия, трубку отсоединяют от форсунки, а потом ждут некоторое время для того, чтобы вещество подействовала на грязь внутри детали. Пока загрязнение размягчается, следует начать продувать оставшиеся распылители.
Как только первичная промывка будет завершена, следует приступить к повторной процедуре. Возможно, потребуется продуть детали больше двух раз, чтобы получить достойный результат.

Химическая чистка инжектора

Суть технологии химической чистки базируется на применении чистящей жидкости, содержащей активные компоненты, к примеру, сольвент. Коротко говоря, к аппарату, подающему бензин, подключают промывающий прибор (его можно собрать своими руками), заливают вещество и очищают распылитель. Работа проходит при включенном двигателе, в ходе нее, грязь, вместе с очищающей жидкостью, сгорает внутри ДВС.

Химические реагенты для промывки форсунок

Чтобы не ошибиться с покупкой прочищающей жидкости, лучше всего остановить свой выбор на самых известных брендах:

LIQUI MOLY — отличается универсальностью, подойдет любому автомобилю. Отличается мягким очищением, но плохо борется с нагаром.

Wynn’s — едкое средство очищающее от грязи, способно снять следы нагара, а также отложения смолы. Не подходит некоторым моделям машин.
Carbon Clean — действует мягко, но качественно. Нечто среднее между двумя предыдущими вариантами. Чистка форсунок своими руками будет наиболее эффективна именно с этим средством.
Лавр — является дорогим аналогом Wynn’s.

Оборудование и материалы для чистки инжектора

Приспособление и прибор для промывания можно сделать своими руками из простейших материалов в домашних условиях. Нам потребуются:

пустая пластиковая бутылка (2 л);
двухметровая резиновая трубка;
хомут, закрепляющий трубки (4 штуки);
насос со встроенным манометром;
несколько клемм и проводов.

Полученное оборудование отлично подойдет, чтобы промыть необходимый элемент без предварительного снятия с двигателя.

Порядок химической чистки форсунок без снятия с мотора

Рассмотрим основные этапы промывки инжектора закрепленного на двигателе:

Во-первых, понадобится отключение топливного насоса.
После этого подсоединяем трубку нашего самодельного прибора и затягиваем концы при помощи хомутов. Делать это нужно надежно иначе под действием давления может произойти несчастный случай.
Перекрываем возвратку, чтобы химическое средство не попало внутрь бака.
Заливаем промывочную жидкость.
Включаем жидкостный насос.
Переходим к основному этапу. Просим помощника запустить мотор. Сами в это время включаем насос с давлением равным трем атмосферам. Длительность промывания будет проходить примерно 15 минут.
Если процесс идет нормально, то к концу работы из выхлопа должен перестать валить дым.
Можно поменять свечи (если потребуется).
В конце отключаем самодельный прибор и приводим систему автомобиля в порядок, чтобы проверить работу после процедуры. Если все было сделано, как надо, автомобиль должен функционировать исправно.

Как крепить форсунки

Очень просто. Просто берём родную рейку от М50. Она обеспечит нам рабочее давление 3 атмосферы и позволит легко закрепить форсунки(ещё понадобятся родные штекеры, анкеры и всякий металолом):

Так получилось, что под рукой у меня оказалась оцинкованная железка и куча анкеров, и я решил сделать подставку из них :

Чисто на двух анкерах вышла слишком хлипкая конструкция и я решил добавить ещё пару диагональных:

Теперь сверлим в днище дырки для фиксации бака, соеденяем шлангами бак с рейкой :

Тут тоже всё готово. Чем будем мерять? Обычными хим колбами цилиндрической формы, ёмкостью 100 мг и пластмассовой ножкой:

Ножки фиксируем шурупами на днище :

Механически прибор готов:

Какие есть виды промывки

Существует два типа промывки форсунок. Но, прежде, чем принять решение, какой именно способ применять, нужно подробно изучить ситуацию.

Методы промывки и очистки таковы:

Ультразвуковая промывка, которую можно произвести только на специальном стенде, при помощи профессионального оборудования. Также необходимо применить специальный раствор. Данная методика плохо справляется с очень загрязненными форсунками и не рекомендована для форсунок, изготовленных из керамики.
Промывка жидким раствором. Эту процедуру можно применить как при снятом силовом агрегате, так и не снимая мотор.

В данном случае нас интересует оптимальный способ промывки, при котором двигатель демонтировать Мы более внимательно рассмотрим именно чистку форсунок, без снятия их с двигателя. Это наиболее простой способ восстановить нормальную работу инжектора.

Вам потребуется второй, дополнительный бензиновый насос, сосуд для чистящей жидкости, шланг (подходит для садового полива) и, собственно, жидкость для чистки инжектора. Также потребуются новые свечи.

Процесс очистки форсунок

Осторожней с электричеством!

Форсунки инжектора могут быть рассчитаны на 12 или на 6 Вольт. К стабилизированному источнику питания форсунку подключают через резистор. Пусть его сопротивление составляет 10% от сопротивления обмотки в форсунке. Исключение – если используется АКБ, а форсунка рассчитана на 12 Вольт. Тогда резистор не устанавливают.

Схема подключения к любому источнику питания

Проверьте сопротивление всех форсунок. Оно должно быть одинаковым. Типичные цифры:

Mazda EGI – 12-16 Ом;
Honda PGM-Fi – 2-3 Ома;
Toyota TCCF – 2,3 Ома либо 14 Ом;
Nissan ECCS – 10-14 Ом;
ВАЗ (не все) – 11-15 Ом.

Роль резистора может выполнять лампа 12V. Её сопротивление замеряют омметром, но в нагретом состоянии оно повысится.

Снятие рампы

На этом приспособление для промывки готово и можно приступать к разборке и снятию форсунок. Чтобы их извлечь, придется снимать топливную рампу.

Рассмотрим мы все это на примере автомобиля ВАЗ-2110 с 8-клапанным двигателем.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: На каких двигателях ВАЗ и иномарках гнет клапана

Для этого понадобиться:

Набор ключей рожковых;
Отвертки плоские, крестовые;
Набор шестигранников.

Последовательность работ такова:

Сбрасываем давление в топливной рампе. Один из простейших способов для этого – отсоединить проводку от бензонасоса и завести двигатель. В процессе работы он выберет весь бензин, полностью сбросив давление. Держать мотор заведенным нужно пока он не заглохнет, после чего его еще раз следует попробовать завести, если он не запустится, можно приступать к дальнейшим работам.
Далее отсоединяем патрубок воздушного фильтра, проводку рампы, регулятора холостого хода, датчика ДПДЗ, патрубок от регулятора давления топлива. Дополнительно можно снять трос акселератора.
Рожковыми ключами откручиваем топливные трубки, идущие к рампе. Под место их соединения желательно положить ветошь, поскольку в рампе еще может оставаться немного бензина.
Откручиваем болт прижимной пластины топливных трубок.
При помощи шестигранника откручиваем два болта крепления рампы.
Аккуратно тянем рампу верх (по оси форсунок). При этом придется приложить усилие, поскольку форсунки в своих посадочных местах сидят достаточно плотно. После этого отводим рампу немного в сторону.
Чтобы снять форсунки, вначале отсоединяем от них проводку. В рампе они удерживаются при помощи фиксаторов, которые нужно извлечь. Для этого плоской отверткой эти фиксаторы сдвигаем вдоль рампы, после чего его можно будет снять.
Вытаскиваем форсунку. В рампе она сидит плотно, поэтому извлекаем ее при помощи легких покачиваний. Чтобы не перепутать местами элементы лучше извлекать и промывать их по очереди.

На двигателях других автомобилей снятие топливных элементов для промывки может проводиться несколько по-другому. Но суть остается та же – необходимо снять рампу, чтобы извлечь элементы.

Устройство для чистки инжектора (простая схема)

Преимущества устройства (схемы): 1. Легкая в сборке 2. Не нуждается в настройке 3. Нет дефицитных элементов 4. Можно собрать на макетной плате Работая на СТО инжекторщиком, мы часто встречались с проблемой, что автомобиль жрет топливо, дергается, плохо тянет! В основном вся проблема заключалась в некачественном топливе которое нам подсовывают. Конечно не всегда, были просто и банальные случаи когда слетел штекер или отказала свеча. Но речь сейчас не об этом.

Качество бензина у нас оставляет желать лучшего, от температуры и времени на соплах форсунок и на их иглах образуется налет, загрязнения.Иной раз подручными средствами трубочка да балончик для чистки карбюраторов не всегда помогают. Обращаются к специалистам.

Я сейчас предоставлю схему платы которая заменяет стандартную программу для чистки инжектора (форсунок). Для чего я ее сделал спросите вы? Из за того что у нас часто выключали свет зимой, да и шеф наш был немного жаден до денег, чтобы купить нормальный генератор, чтобы тянул он всю станцию.

Схема питается от 12 вольт, любого аккумулятора. Не нуждается в компьютере. Я не стал изобретать велосипед, сначала полазил по сайтам и форумам, но что то там через чур все было замудрено или на древних допотопных элементах. Решил немного напрячь извилины и сделать, что то более простое. Сказано — сделано. Через день я начертил схему и проверил ее!

Я не изобретал велосипед, я взял всем давно известный генератор на микросхеме NE555, подобрал номиналы чтобы получился тот сигнал который должен идти, взял оконечные каскады из той же программы, которая мне любезно предоставила и получилась схема, которая тянет на звание «дешево, но сердито». Ну не будем тянуть кота за кхм. кхммм предоставляю схему:

Сразу скажу, что R1 и R2 составные или можно применить переменные которые мультиметром подбираем значения. В идеале R1(30.7 kom), R2(23.02 kom). Эти значения не с потолка, взял данные с программы, через программу для NE555 все подогнал. Кому интересно могу потом дать ссылку. Желательно брать точные резисторы, так как от отклонения в этих резисторах на прямую зависит сигнал генератора. Тоже самое я могу сказать про конденсаторы С1 и С2. Я их выпаял из аудиомагнитолы. R3 и R4 не критичны в этом плане. VR1 на схеме это кренка или стабилизатор напряжения 5 вольт, Т1 это усиливающий транзистор,Т2 оконечный(составной). Диод можно выдрать из блоков питания китайских или купить он копейки стоит.

Обязательно КРЕНКУ и Транзистор Т2 установить на радиаторы, кренке хватит маленького, а вот КТ898 нужно где то 8 на 8 см радиатор, он хорошо греется.

Фотографию собранного девайса к сожалению не могу предоставить, но он работал 3 года пока я был на СТО, потом оставил там, надеюсь и по сей день работает. Она была собрана на макетной плате так что у каждого есть место для фантазии, да и деталей там не много.

Есть еще одно замечание

, перед подключением форсунки, замерьте ее сопротивление, если сопротивление меньше 8 ом, то не следует их долго гонять максимум 30-60 сек. Остальные можно хоть до посинения гонять (шучу) 5-8 мин хватает.

Как пользоваться данной приблудой

: погружаем на половину форсунку в раствор ацетона, растворителя, или той же жидкости для чистки карбюраторов (ее кстати рекомендую). Подключаем форсунку, а затем подаем питание на плату (можно поставить тумблер=) ). Начинает жужжать форсунка, у основания его сопла образуются пузырьки, это эффект кавитации примерно, через некоторое время она начинает так сказать пить, снизу вверх качать раствор. Если это происходит то все норм.

ВНИМАНИЕ: Не использовать данный вариант на машинах свыше 2005 года, некоторые форсунки которые уже подверглись коррозии могут просто напросто выйти из строя. Такое встречается в основном на корейских машинах

Так же не желательно использовать этот метод где в форсунках присутствует керамика.

Будут вопросы пишите. Примерно как надо делать снизу кину фото.

Подведем итоги

При выборе метода промывки инжектора и форсунок без снятия своими руками делаем ставку на тот вариант, который больше подходит именно вам. Выбор в пользу того или иного способа остается за самим автолюбителем. Каждый из них прекрасно справляется со своей задачей. Однако следует еще раз остановиться на нескольких важных моментах.

Заливать чистящее средство в топливный бак следует каждый раз при замене моторного масла, и только в мерах профилактики, чтобы избежать пагубных последствий, которые возникают при неисправностях системы питания бензиновых двигателей. При явных признаках неисправности этот вариант может даже навредить, усугубив проблему еще сильнее.

Второй же вариант более эффективен, но и он не всегда спасает водителя. Порой все ровно приходится тратить как время, так и деньги на демонтаж, чистку или замену форсунок. Поэтому, чтобы не доводить ситуацию до критической, соблюдайте соответствующие профилактические меры. Чтобы обеспечить вашему инжектору долгую и бесперебойную службу.
