Ремонт сцепления — Сцепление — Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)
Вам потребуются: торцовый ключ «на 13», оправка для центровки ведомого диска сцепления, большая отвертка.
1. Снимите коробку передач с автомобиля (см. «Снятие и установка коробки передач»).

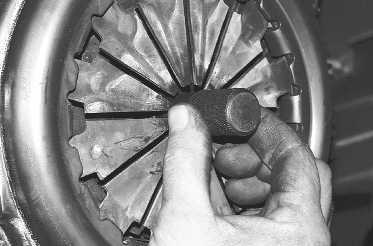

2. Установите оправку в отверстие нажимного диска.
ПРИМЕЧАНИЕСнять сцепление можно и без оправки, но при этом придерживайте ведомый диск – он может выпасть из кожуха сцепления.
ПОЛЕЗНЫЙ СОВЕТОправку для центрирования ведомого диска можно изготовить по размерам первичного вала или использовать вместо нее старый первичный вал.
3. Отверните шесть болтов крепления кожуха сцепления. При этом удерживайте с помощью отвертки маховик от проворачивания, ввернув предварительно один из болтов крепления коробки передач. Снимите кожух сцепления в сборе с нажимным диском и ведомым диском, установленным внутри кожуха. Придерживайте при этом ведомый диск, иначе он может выпасть.
4. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных пружинах диск необходимо заменить.
5. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если величина биения превышает 0,5 мм, замените диск.
6
Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы
5.3. Проверка состояния ведущего диска сцепления: А, В, С – контролируемые размеры; 1 – нажимная пружина; 2 – кожух; 3 – нажимной диск; 4 – промежуточное кольцо
7. При ослаблении заклепочных соединений 1 деталей кожуха и нажимного диска замените кожух с нажимным диском в сборе. Внешним осмотром оцените состояние диафрагменной пружины 2 нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (величина износа не должна превышать 0,8 мм). В противном случае замените кожух с нажимным диском в сборе.
8. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените кожух с нажимным диском в сборе.
9. В мастерской можно проверить состояния ведущей части сцепления. Для этого закрепите нажимной диск 3 (рис. 5.3) в сборе с нажимной пружиной 1 и кожухом 2 на приспособление с промежуточным кольцом 4 толщиной В=(8,3±0,04) мм. Это приспособление заменяет маховик с ведомым диском.
Выключите сцепление три раза ходом выключения 8–9 мм, прикладывая нагрузку к лепесткам нажимной пружины 1 на диаметре С=34 мм. При этом:
– проверьте, что ходу выключения (8,0±0,1) мм соответствует ход нажимного диска не менее 1,4 мм;
– разность величин отхода нажимного диска 3 не более 0,25 мм;
– размер А должен быть в пределах 29–31 мм;
– нагрузка на лепестках нажимной пружины 1 на диаметре С при ходе (8,0±0,1) мм должна быть не более 1100 Н (1350 Н для сцепления ВАЗ-2112), пик нагрузки выключения не более 1300 Н (1500 Н для сцепления ВАЗ-2112).
10. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.
11
Обратите внимание, что при установке ведомого диска в кожух нажимного диска более выступающая часть ступицы должна быть направлена в сторону нажимной пружины
12. Вставьте центрирующую оправку в шлицы ведомого диска со стороны нажимной пружины
13. Установите сцепление на маховик по трем центрирующим штифтам (показаны стрелками) и заверните шесть болтов крепления сцепления к маховику равномерно по диагонали, удерживая маховик от проворачивания. После этого выньте центрирующую оправку и установите коробку передач.
Сцепление
Сцепление-это деталь в Кпп(трансмисии),которая присоеденяет,а так же разъединеняет ДВС с КПП(трансмисию).Если совсем упростить,то сцепление это временный прерыватель крутящего момента. Тюнинг КПП,с чего начать? Тюнинг,доработка Кпп это всегда интересно,тут как и в двигателе есть над чем подумать и с чем поработать,после того как вы добавили мощности в свой двигатель,следует не забывать про КПП,ведь новую мощь нужно балансировать.Чтобы грамотно передать крутящий момент на колесы нужно усилить сцепление. .Конструкция спортивных дисков сцепления может быть различна. Спортивное,усиленное сцепление на Ваз? Как мы уже выше сказали что при форсировании ДВС комплект сцепление стоит обязательно заменить,серийное сцепление быстро выйдет из строя,вернее сгорит,особенно если вы принимаете участие в Драг-Рейсинге.Этого можно избежать если установим ведомый диск который имеет накладки выполненными из материала FiberTuff.Износостойкость накладок FiberTuff в 2-4 раза выше органических. Теплостойкость до 400С.Главный плюс в том что вы сможете передвигаться по городу,а после ехать на соревнования.Но для спортивного,гоночного авто где л.с превышает 400 сил, это будет не достаточно и стоит установить металокерамическое сцепление Металлокерамика бывает разная: алюминиевая, чугунная.Ведомые диски сцепления с этими накладками обладают высоким коэффициентом трения и выдерживают весьма высокие температурные режимы (до 600С).Для города не рекомендуется использовать.
Модель автомобиля: Устанавливается на автомобили Ваз 2110-2112,2170(Приора),2190(Гранта) Размеры: Д..
Модель автомобиля: Устанавливается на автомобили Ваз 2101-2107(Классика) Размеры: Комплект сцеплени..
Модель автомобиля: Устанавливается на автомобили Ваз 2108-21099,2113-2115Размеры: Комплект сцеплени..
Модель автомобиля: Устанавливается на автомобили Ваз 2110-2112,2170(Приора),2190(Гранта)Размеры: Ко..
Модель автомобиля: Устанавливается на автомобили Ваз 2110-2112,2170(Приора),2190(Гранта) Размеры: Н..
Модель автомобиля: Устанавливается на автомобили Ваз 2101-2107(Классика) Размеры: Размеры аналогичн..
Модель автомобиля: Устанавливается на автомобили Ваз 2108-21099,2113-2115 Размеры: Размеры аналогич..
Замена сцепления на переднеприводных моделях ВАЗ
Как выполнить замену диска сцепления на ВАЗ с передним приводом? Никаких трудностей у вас не должно возникнуть, поскольку эта работа достаточно простая. Главное иметь навыки проведения подобного ремонта, подготовить все инструменты. Тогда вы сможете заменить сцепление своими руками.
Прежде всего надо подготовиться к ремонту:
- покупаем новый комплект сцепления ВАЗ 2110;
- достаем также набор торцевых и гаечных ключей;
- готовим отвертку, ломик, домкрат, кирпичи или подпорки.
Замена вилки сцепления и других деталей этого узла на ВАЗ 2110 своими руками выполняется следующим образом:
- Ослабляем болты крепления левого колеса, поддомкрачиваем переднюю часть машины, подставляем подпорки.
- Демонтируем левое колесо, откручиваем два крепежных болта нижней шаровой опоры.
- Скидываем с АКБ минусовую клемму, снимаем разъем с ДМРВ, ослабляем хомут крепления гофры к ДМРВ, извлекаем корпус воздушного фильтра машины.
- Снимаем тросик сцепления с вилкой сцепления, ослабляем две крепежные гайки троса к скобе на КПП.
- Откручиваем болт крепления МЗ к картеру КПП, а также первый крепежный болт самой трансмиссии.
- С помощью ключа на 19 или трубы-воротка откручиваем оставшийся крепежный болт КПП, ослабляем крепежную гайку.
- Откручиваем верхний болт крепления стартера, снимаем разъем с датчика скорости, откручиваем тросик спидометра.
- Снимаем продольную растяжку с рычагом.
- Откручиваем нижний болт крепления стартера, а также третий крепежный болт КПП, крепежная гайка коробки переключения передач находится в области внутреннего шарнира равных угловых скоростей (ШРУС).
- Откручиваем два крепежных болта реактивной тяги.
- Ослабляем гайку на хомуте тяги привода управления КПП, снимаем ее с трансмиссии.
- Когда КПП будет освобождена от креплений, при помощи гаечного ключа отсоединяем крепежные болты и одну гайку, а затем отсоединяем трансмиссию от машины.
- Откручиваем две гайки задней подушки, она соединяет коробку переключения передач и двигатель, снимаем ее.
- Демонтируя заднюю подушку, подставляем опору под мотор вашей машины, чтобы не опустить ДВС ниже положенного уровня, в противном случае шланги отопителя салона будут повреждены.
- По аналогии с двигателем, поднимаем КПП, для этого ее нужно отодвинуть от мотора.
- Когда у вас будет доступ к механизму, вы сможете заменить его или отремонтировать, выполнив все необходимые манипуляции.
- По завершении замены троса сцепления ВАЗ либо ремонта подшипников выключения, диска сцепления, корзины сцепления, накладки и других элементов, выполняем сборку в обратной последовательности.
- Собирая механизм, правильно затягиваем крепежные болты коробки переключения передач к двигателю.
Сложность ремонта определяется тем, насколько изношен механизм. Чтобы установить диск и корзину сцепления, потребуется имитатор первичного вала КПП.
Замена сцепления ваз 2110
После того, как условия и инструмент приготовлены, можно приступать к работе. Первоначально снимаем переднее левое колесо и надёжно фиксируем автомобиль
Обращаем внимание, что есть два пути ремонта: с полным демонтажем КПП и без него. В нашем случае, речь пойдёт о том, как заменить сцепление на ВАЗ 2110 не снимая коробки
Процесс облегчается тем, что не придётся сливать трансмиссионное масло, отсоединять оси приводов и доставать тяжелый агрегат из-под машины. Наименьший набор операций экономит время. Однако, для подстраховки, необходимо иметь ёмкость наготове, куда в экстренном случае можно слить масло из КПП.
По окончании фиксации машины открываем капот, отключаем АКБ и снимаем его совсем. Для доступного понимания, весь дальнейший процесс по замене сцепления своими руками на ВАЗ 2110, будет описан в виде пошаговой инструкции:
- выкручиваем два болта шаровой опоры (колесо уже снято);
- переходим к моторному отсеку и снимаем разъём датчики расхода воздуха ДМРВ;
- отсоединяем гофру воздухозаборника;
- снимаем корпус воздушного фильтра;
- отсоединяем трос сцепления от КПП, откручивая две гайки крепления;
- откручиваем болт стартера;
- выкручиваем болт КПП, находящийся чуть правее стартера;
- находим ещё один верхний болт крепления КПП к двигателю и откручиваем его;
- отсоединяем штекер датчика скорости;
- переходим к нижней части и демонтируем продольную тягу вместе с чашкой (крабом);
- находим нижний болт стартера и 2 болта крепления КПП, выкручиваем их;
- снимаем крепление реактивной тяги;
- откручиваем кулису переключения КПП;
- подставляем под мотор домкрат через деревянную прокладку (на край поддона);
- отворачиваем гайки задней подушки двигателя;
- опускаем двигатель домкратом (он завалится на одну сторону);
- бережно разъединяем мотор и КПП;
- отсоединённую коробку аккуратно опускаем вниз до того момента, пока она не зависнет на осях приводов.
Первый этап, по замене сцепления на ВАЗ 2110 без снятия коробки, завершён. В результате демонтажа, появился доступ к корзине сцепления на двигателе и выжимному подшипнику на КПП. Выкручиваем болты крепления корзины на маховике и снимаем её. Аккуратно вынимаем выжимной подшипник с первичного вала.
После внимательного исследования снятых деталей становится ясно, стоит ли менять пакет сцепления целиком или можно ограничится сменой диска и подшипника. Стоит отметить, что замена корзины сцепления ВАЗ 2110 происходит раз в 80 – 150 тыс. км пробега, в зависимости от режима эксплуатации. Диск и подшипник изнашиваются чаще.
После покупки новых запчастей, приступаем ко второй части ремонта и делаем следующее:
- устанавливаем корзину с диском на место и наживляем болты крепления;
- вставляем центровочный вал (оправку) в центральное отверстие коленчатого вала;
- затем сильно закручиваем болты и вынимаем оправку. Она должна свободно входить в отверстие, имитируя первичный вал КПП.
- далее, устанавливаем на коробку выжимной подшипник;
- аккуратно поднимаем КПП и соединяем её с двигателем, немного вращая ось привода;
- как только коробка встала на место, можно её крепить болтами и устанавливать демонтированные детали в обратном порядке.
На заметку! Желательно не оставлять коробку в подвешенном положение на длительное время (более 2-х дней). Дело в том, что на сальники приводов оказывается сильная нагрузка и они могут частично деформироваться. Образование повреждений приведёт к подкапыванию масла из трансмиссии при дальнейшей эксплуатации.
Размеры накладок и дисков сцепления, имеющихся в нашем ассортименте
Диски сцепления (по возрастанию количества шлицов и наружного диаметра):
Диаметр внутренний
(между шлицами) (мм.)
| Число шлицов | Диаметр наружный (мм.) | Применяемость | |
| 8 | 300 | 42 | КПП «Нива» |
| 10 | 240 | 49,3 | УАЗ |
| 10 | 300 | 35,2 | ГАЗ-53 |
| 10 | 300 | 29 | Т-40 |
| 10 | 315 | 27,9 | ЮМЗ-6 |
| 10 | 340 | 35,2 | Д-245 (под КПП ГАЗ) |
| 10 | 340 | 38,4 | Д-245 (под КПП ЗИЛ) |
| 10 | 340 | 37,9 | ЗИЛ-130 |
| 10 | 350 | 42,2 | КамАЗ |
| 10 | 360 | 58,3 | Д-240 (Sachs) |
| 10 | 400 | 42,2 | ЯМЗ-236, ЯМЗ-238 |
| 10 | 430 | 42,2 | ЯМЗ-182, ЯМЗ-183 |
| 10 | 430 | 50,8 | ЯМЗ-184 |
| 12 | 340 | 35 | МТЗ-80-1221 |
| 14 | 275 | 38 | Т-25 |
| 14 | 300 | 35,6 | «Богдан» |
| 14 | 315 | 68 | ЮМЗ-6 (ВОМ) |
| 14 | 350 | 68 | ДТ-75 (А-41) |
| 16 | 335 | 55,6 | МТЗ-2022 |
| 16 | 340 | 60 | СМД-14 |
| 16 | 350 | 60 | СМД-18-24 |
| 17 | 400 | 68 | А-01 |
| 17 | 400 | 68,3 | Т-150 (СМД-60) |
| 18 | 275 | 57 | Т-16 |
| 22 | 229 | 70 | Т-40 (ВОМ) |
| 24 | 250 | 67,3 | ХТЗ-17221 (Д-260) |
| 24 | 400 | 67,3 | Т-150 (ЯМЗ-236) |
| 32 | 445 | 172 | Т-130 |
Рекомендации по выбору комплекта
Грамотному решению вопроса, какое сцепление лучше поставить на автомобиль ВАЗ 2110, традиционно способствуют советы опытных специалистов. Несколько коротких, но дельных рекомендаций придутся весьма кстати, особенно для начинающих автомобилистов:
Как уже отмечалось, узел лучше менять комплектом
Это важно, если на машине уже стоял узел импортного производства – различия между компонентами могут быть существенными
В процессе замены муфты крепежные болты закручивать через один, чтобы не допустить коробления кожуха корзины. При этом следует использовать оправку для центровки
После ремонта нужно отрегулировать сцепление в целях эффективного использования мощности силового агрегата.
Важно не перепутать положение ведомого диска при его установке. В случае если на нем нет никаких меток, то достаточно посмотреть на диск сбоку
Та сторона, где демпферные пружины выступают меньше, обычно направлена в сторону маховика. Неверная установка грозит тем, что в процессе эксплуатации пружины будут задевать болты маховика.
Сцепление и привод сцепления в сборе
1 – оболочка троса
2 – нижний наконечник оболочки троса
3 – кронштейн крепления троса
4 – защитный чехол троса
5 – нижний наконечник троса
6 – регулировочная гайка
7 – контргайка
8 – поводок троса
9 – вилка выключения сцепления
10 – кожух сцепления
11 – болт крепления сцепления к маховику
12 – ведущий диск
13 – маховик
14 – ведомый диск
15 – первичный вал коробки передач
16 – нижняя крышка картера сцепления
17 – картер сцепления
18 – нажимная пружина
19 – подшипник выключения сцепления (выжимной подшипник)
20 – фланец муфты подшипника
21 – втулка муфты подшипника
22 – уплотнитель
23 – верхний наконечник оболочки троса
24 – верхний наконечник троса
25 – кронштейн педали сцепления
26 – пружина педали сцепления
27 – педаль сцепления
28 – упорная пластина
Сцепление – однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Расположено в алюминиевом картере 17, прикрепленном тремя болтами и одной шпилькой к блоку двигателя и конструктивно объединенном с коробкой передач. Кожух сцепления 10 соединен с маховиком 13 шестью болтами. В маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин кожух 10 соединен с ведущим диском 12. Этот узел в сборе балансируют на стенде, поэтому заменять его следует целиком.
Замена необходима при кольцевом износе лепестков нажимной пружины 18 на глубину более 0,8 мм, а также при уменьшении усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности ведущего диска или “осадку” пружины. Ведомый диск 14 в сборе с пружинно-фрикционным демпфером крутильных колебаний установлен на шлицах первичного вала 15 коробки передач. Его заменяют при биении диска в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также в том случае, если расстояние от поверхности накладки до заклепок составляет менее 0,2 мм.
На автомобилях с двигателем ВАЗ-2112 применяется сцепление с другими характеристиками нажимной пружины и пружин демпфера ведомого диска. Отличить это сцепление можно по отверстию в прорези лепестков нажимной пружины и пружинам демпфера ведомого диска, маркированным краской.
Диск ВАЗ-2112 той же размерности (200х140), что и ВАЗ-2110, но передает более высокий крутящий момент за счет усиленной нажимной пружины (в среднем на 12%). Диски 2112 можно ставить на “десятку”. При этом несколько возрастает усилие на педали сцепления. “Десятые” диски на “двенадцатый” двигатель ставить нельзя.
Привод сцепления – тросовый, беззазорный (свободный ход педали отсутствует, сцепление постоянно включено). Педаль сцепления 27 установлена на оси в специальном кронштейне 25. Ее верхний конец соединен с наконечником троса 24, оболочка которого со стороны салона закреплена на кронштейне педали сцепления, а в моторном отсеке – на кронштейне 3 силового агрегата. Соответствующий поводок троса 8 соединен с вилкой выключения сцепления 9. Конец троса защищен резиновым чехлом 4, рядом расположены две гайки 6 и 7 для регулировки привода. После регулировки гайки контрят, стянув их вместе.
После замены сцепления регулируется ход педали сцепления (см. Снятие и регулировка троса сцепления). В процессе эксплуатации накладки ведомого диска изнашиваются, и ход педали увеличивается. Максимально допустимый ход педали сцепления не должен превышать 160 мм.
Выбираем, какое сцепление лучше поставить на автомобиль ВАЗ 2110 и почему?
Любой механик скажет, что при грамотно настроенной трансмиссии с МКПП, компоненты изнашиваются практически равномерно, это, так сказать, дополнение к вышесказанному. Большинство автосервисов, которые предоставляют хоть какую-то гарантию, отказываются менять муфту по частям из-за боязни возвратов. Среди всего разнообразия комплектов редакция «За рулем» выбрала пять производителей:

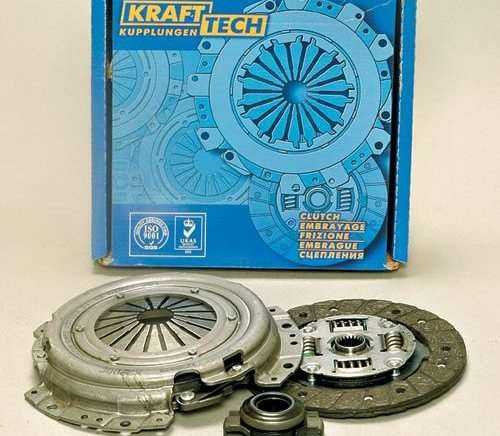

- KraftTech.
- Luk.
- Valeo.
- Pilenga.
- ВИС (ЗАО ВАЗинтерсервис).
Какие показатели сравнивали?
Чтобы нашим автомобилистам было легче определиться, какое сцепление лучше поставить на свой автомобиль ВАЗ 2110, специалисты издания сравнивали следующие параметры:
Соответствие массы детали требованиям техдокументации – показатель веса узла оказывает существенное влияние на крутильные колебания, а также инерционные трансмиссионные нагрузки. Все представленные образцы соответствуют нормам, при этом самый тяжелый получился Pilenga, а самый легкий – KraftTech. Можно сделать заключение, что при взаимозаменяемости комплектов особых изменений не произойдет.
- Коэффициент запаса муфты – характеризует способность передачи крутящего момента ДВС с учетом износа накладок. Современным вазовским нормативам (2,1) формально соответствуют Pilenga и KraftTech, но для машин десятой серии подойдет любой комплект из представленной пятерки. На моторы Lada 2112 подойдут только первые две модели.
- Уровень дисбаланса нажимного диска – допустимые показатели находятся в пределах 0,10-0,25 Нсм. Испытания показали полное несоответствие этим цифрам комплекта ВИС. Процентов на 20-25 отклонения у Valeo, остальные полностью отвечают требованиям.
- Уровень дисбаланса ведомого диска – показатель у всех моделей оказался в пределах нормы, только у Pilenga он на грани дозволенного. Этот же комплект не уложился в нормативы по усилию выжима.
- Расстояние от края лепестков до плоскости трения – показатель, характеризующий весь узел в сборе. Превышение нормы значительно снижает ресурс автодетали. Здесь опять неважные показатели у Pilenga.
Настала пора выбирать
Идеального ответа на вопрос, какое сцепление лучше поставить на седан ВАЗ 2110, специалистам редакции «За рулем» найти в этот раз не ужалось. Пожалуй, лучшие показатели в пятерке продемонстрировали KraftTech и Luk, хотя у последнего комплекта недостаточный параметр крутящего момента. Законную середину занял Valeo – немного подвела балансировка. Итоговый список, где качественные показатели расположены по мере убывания, выглядит следующим образом:
- KraftTech – маркировка заводского выжимного подшипника отсутствует, а нажимной обозначен как X2200C; ведомый диск – Y 3200A B0206. Основные приметы: четыре демпферные пружины, на диафрагменной пружине находится 18 лепестков. На коробке нанесено обозначение: 2110 W3200C B2240.
- Luk – в комплекте нет выжимного подшипника, его маркировка: SKF 500 063820; нажимной диск клеймен 2 D24 120 0252 10, а ведомый – 320 030810. На последнем есть метки для точной ориентировки при монтаже. У ведомого диска шесть пружин, у корзины – 18 лепестков. Сторона последней помечена.
Valeo – маркировка наносится только на подшипник: Valeo SNR BB 126 18S50. В комплекте присутствует оправка для точности установки. Пружинный элемент нажимного диска состоит из 18 лепестков. На упаковке есть отметка – 21102-21103-21108-2111-2112 826622.
ВИС – маркированных деталей нет, из особых примет только знак одобрения – АЯ70. У пружины нажимного диска присутствуют 12 лепестков, на ведомом диске 4 большие и 3 малые демпферные пружины. На коробке: 2110-1601180.
Pilenga – никаких маркировок и обозначений на деталях нет, а на упаковке отмечено: CK-P-4005 2110. Ведомый диск оснащен 4 малыми и 4 большими демпферными пружинами. Пружина нажимного диска включает 18 лепестков.
ВАЗ 2110 | Сцепление | Лада
На всех автомобилях Fiesta передача крутящего момента от двигателя к коробке передач происходит через однодисковое сухое сцепление.
Для замены изношенного ведомого диска сцепления необходимо предварительно снять коробку передач — эта работа требует солидных знаний и использования специальных инструментов и приспособлений. Поэтому замену сцепления надо проводить в автомастерской.
Основные элементы сцепления
Маховик.
Установлен на торце коленчатого вала и привернут к нему болтами.
Ведомый диск сцепления.
Свободно перемещается на шлицах первичного вала коробки передач и зажимается между маховиком и нажимным диском усилием, которое создает центральная диафрагменная пружина. С двух сторон ведомого диска приклепаны фрикционные накладки. Ведомый диск сцепления соединяется со ступицей через детали гасителя крутильных колебаний. Необходимость гасителя крутильных колебаний вызвана следующим.
При резком изменении скорости движения автомобиля, наезде на неровности дороги, резком включении сцепления и вследствие неравномерной работы двигателя в трансмиссии автомобиля возникают динамические нагрузки, вызывающие закручивание (раскручивание) валов трансмиссии. Неравномерность крутящего момента двигателя может вызвать значительные перегрузки в трансмиссии вследствие возникновения крутильных колебаний и резонанса при совпадении частот передающихся нагрузок с частотами собственных колебаний трансмиссии. Упругие колебания трансмиссии приводят не только к возникновению шума в механизмах и агрегатах, но и к опасным вибрациям, а иногда и к поломкам деталей, когда амплитуда колебаний значительно увеличивается. Энергию крутильных колебаний поглощает гаситель (демпфер).
Внешний диаметр диска сцепления автомобиля Ford Fiesta – 180 мм (Fiesta 1,8D – 210 мм).
Подшипник выключения сцепления —
(на всех моделях Fiesta с 1996 года выпуска встроен в рабочий цилиндр сцепления). Он воздействует на пружину нажимного диска и отводит нажимной диск от ведомого диска сцепления. Вследствие этого диск сцепления освобождается из зажатого положения и может свободно вращаться между маховиком и нажимным диском, в результате чего двигатель и коробка передач разъединяются.
Автоматическая регулировка зазора.
|
Рис. 12.2. Гидравлический привод сцепления: 1 – клапан предварительного давления; 2 – бачок с тормозной жидкостью; 3 – шланг подачи жидкости; 4 – главный цилиндр сцепления; 5 – напорный трубопровод; 6 – рабочий цилиндр сцепления, скомбинированный с подшипником выключения сцепления (на всех автомобилях Fiesta с 1996 года) |
Работа сцепления
Зазор сцепления.
До тех пор пока педаль сцепления не нажата, подшипник выключения сцепления расположен на определенном расстоянии от диафрагменной пружины нажимного диска. С увеличением пробега автомобиля зазор сцепления по аналогии с износом ведомого диска сцепления становится меньше: диафрагменная пружина приближается к подшипнику выключения сцепления. Как только подшипник прикасается без зазора к диафрагменной пружине, уменьшается усилие прижатия нажимного диска, что автоматически уменьшает силу трения между поверхностями ведомого диска сцепления, маховика и нажимного диска сцепления. Если зазор не регулируется, сцепление не передает больше крутящий момент от двигателя к коробке передач без проскальзывания — сцепление пробуксовывает.
Выключение сцепления.
При нажатии педали сцепления поршень перемещается в главном цилиндре привода сцепления и сжимает жидкость, которая по шлангу поступает в рабочий цилиндр сцепления. Под давлением поршень выдвигается из рабочего цилиндра сцепления и перемещает подшипник, который воздействует на пружину нажимного диска и отводит нажимной диск от ведомого диска сцепления. Вследствие этого диск сцепления освобождается из зажатого положения и может свободно вращаться между маховиком и нажимным диском, в результате чего двигатель и коробка передач разъединяются.
Включение сцепления.
При отпускании педали сцепления диафрагменная пружина снова прижимает нажимной диск к маховику, и все детали сцепления образуют прочное, с силовым замыканием соединение — крутящий момент передается от двигателя к коробке передач.
Инструкция по самостоятельно замене
Зачем же платить, если все работы по смене компонента трансмиссионной системы можно выполнить самостоятельно? Разумеется, если вы не имеете опыта в этом, то лучше доверьте это дело специалистам. Но если следовать инструкции, то никаких проблем с заменой быть не должно.
Готовимся к замене
- новое сцепление для вашего автомобиля;
- набор гаечных ключей, потребуются также и торцевые ключи;
- отвертка;
- ломик;
- домкрат;
- кирпичи.
Запрос вернул пустой результат.
Поэтапная инструкция
Итак, если вы решили поменять устройство сцепления своими руками, но не хотите при этом возиться с демонтажем КПП, то мы рассмотрим процесс замены без снятия коробки. Приступим:
- Открутите винты крепления левого колеса вашего авто и поставьте на домкрат переднюю часть ВАЗ 2110. Чтобы обезопасить себя, подставьте под кузов авто кирпичи. Также под задние колеса подставьте противооткатные упоры.
- Далее, вам нужно полностью снять колесо и открутить несколько винтов крепления, которые держат шаровую опору.
- После снятия колес откройте капот и отключите аккумуляторную батарею. Для этого достаточно будет снять минусовую клемму с АКБ. Это делается для того, чтобы предотвратить короткое замыкание в ходе проведения ремонтных работ.
- Теперь вам необходимо демонтировать корпус воздушного фильтрующего элемента. Это нужно сделать для того, чтобы получить доступ к винтам, при помощи которых коробка передач крепится к двигателю внутреннего сгорания.
- Если есть защита двигателя, то приступим к ее снятию. Открутите по периметру защиты мотора все винты и снимите ее.
- Открутите длинный винт, при помощи которого крепится стабилизатор поперечной устойчивости.
- Теперь приступим к одному из самых ответственных моментов в этом рабочем процессе. Если вы решили не производить демонтаж коробки передач, то вам все равно потребуется отодвинуть агрегат в сторону. Для того чтобы агрегат мог свободно перемещаться, необходимо демонтировать левый брызговик. После этого открутите все болты шаровой опору.
- Далее, отведите левую стойку за колесный привод. Иначе сдвинуть коробку передач не получится.
- После этого вам потребуется отключить два разъема от коробки передач. Справа от агрегата есть пластина, отвечающая за крепеж реактивной тяги. К слову, другая часть пластины находится у рычага переключения скоростей. Запомните визуально место крепежа реактивной тяги, иначе потом вам придется попотеть, чтобы подогнать селектор агрегата в рабочее положение.
- Когда разъемы отсоединены и реактивная тяга демонтирована, коробка передач, по сути, освобождена от основных креплений. Теперь вам нужно отсоединить ее непосредственно от двигателя внутреннего сгорания. Здесь воспользуйтесь гаечными ключами и отсоедините несколько болтов (обычно их не больше трех) и одну гайку.
- Теперь необходимо демонтировать заднюю подушку, которая, собственно, и крепит коробку передач к мотору. Это следует сделать так, чтобы мотор не был сильно отпущен, поэтому ДВС лучше подставьте на домкрат или на опоры.
- То же самое нужно проделать и с коробкой передач, предварительно отодвинув ее на необходимое расстояние. Здесь вам может потребоваться помощь, поскольку одному передвинуть агрегат и подставить под него опоры будет нелегко. Кроме того, все нужно делать аккуратно, чтобы не допустить механических повреждений агрегата.
- Теперь у вас есть доступ к механизму сцепления. Замените его, после чего произведите сборку всех деталей в обратной последовательности. Плотно затяните винты крепления коробки передач к двигателю. Заменив сцепление, нужно сделать центровку диска.
Запрос вернул пустой результат.
