Ремонт, замена и доработка печки «Нивы Шевроле» своими руками

Плоской отвёрткой снимается рычаг циркуляции воздуха Отвёрткой поддевается и затем снимается облицовка блока. Отвёрткой поддевается и затем снимается облицовка блока Под облицовкой крестообразной отвёрткой отворачиваются два самореза. Под облицовкой отворачиваются два самореза Вынимается блок управления.

Снимается разъём с проводами, идущими к переключателю скоростей. Отсоединяется колодка проводов, обеспечивающих подсветку блока.

С блока управления снимается разъем с проводами При наличии кондиционера отсоединяются все шланги, идущие от вакуумного выключателя. Отвёрткой снимается скоба, удерживающая оплётку тросика заслонки, и другие аналогичные элементы.

Причиной невозможности переключить скорости является выход из строя резистора Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ. Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе При неисправности блока управления его придётся демонтировать

Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный регулировка печки нива шевроле.

В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Её в этом регулировка печки нива шевроле следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Ремонт и замена печки автомобиля «Нива Шевроле» своими руками

Однако и она может иногда выйти из строя. Замена тросика печки Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик.

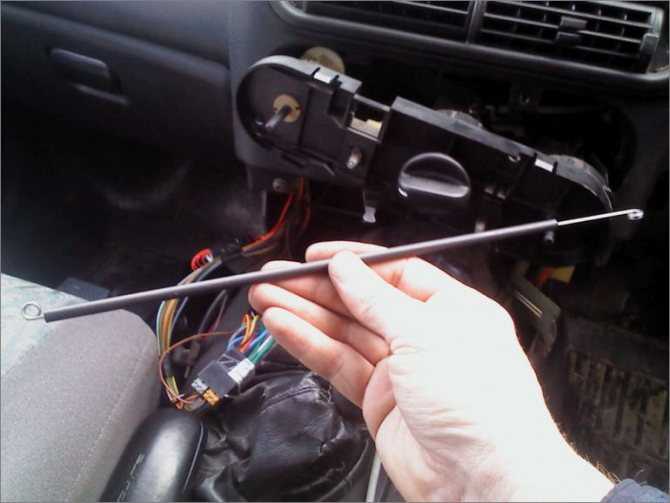

Замена тросика осуществляется следующим образом. Сиденье водителя отодвигается. С панели управления заслонками снимаются ручки и откручиваются саморезы. Панель демонтируется с левой стороны в месте расположения ног водителя.

Для доступа к тросику потребуется регулировка печки нива шевроле механизм управления отопителем Снимаются защёлки крепления тросиков. Демонтируется механизм заслонки рециркуляции, и тросик вынимается. Устанавливается новый тросик. Каждый его конец должен быть регулировка печки нива шевроле в кольцо и надёжно зафиксирован.

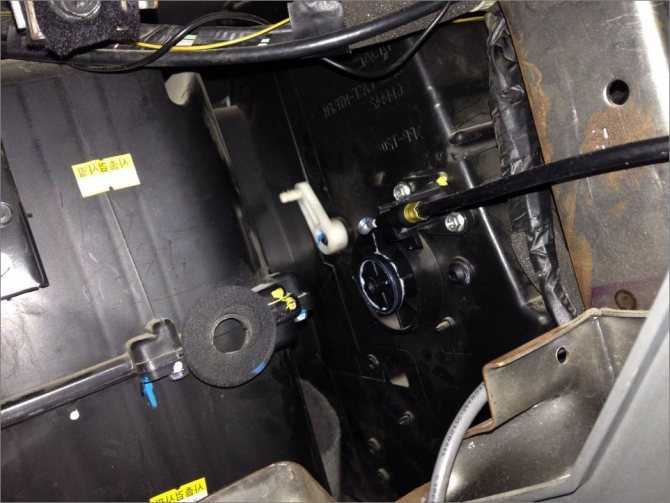

С помощью тросика изменяется поожение заслонки подачи воздуха Сборка осуществляется в обратном порядке. Проверяется работоспособность механизма. Замена блока управления отоплением салона Неисправный блок управления тоже может стать регулировка печки нива шевроле некорректной работы системы отопления салона. Таким образом мы навсегда лишаемся положения «фронт», но справедливости ради регулировка печки нива шевроле что за 1,5 года я ни разу этим положением не пользовался.

Для этого я изготовил вот такой кронштейнчик из жестянки и закрепил на саморез. Кронштейн из жестянки Фиксируем фронтальную заслонку в закрытом положении Теперь нам надо смонтировать новую траекторию движения заслонки лоб-ноги. Он будет выступать своеобразным сигналом, что воздушная заслонка приняла положение, при котором поток тепла будет направлен в ноги.

Остаётся вам отрегулировать интенсивность обогрева и наслаждаться комфортными условиями в салоне.

Рекомендуем повторить попытку, и вы убедитесь в эффективности таких действий. Если хотя бы какая-то составляющая выходит со строя, вам придётся осуществить ремонтные мероприятия.

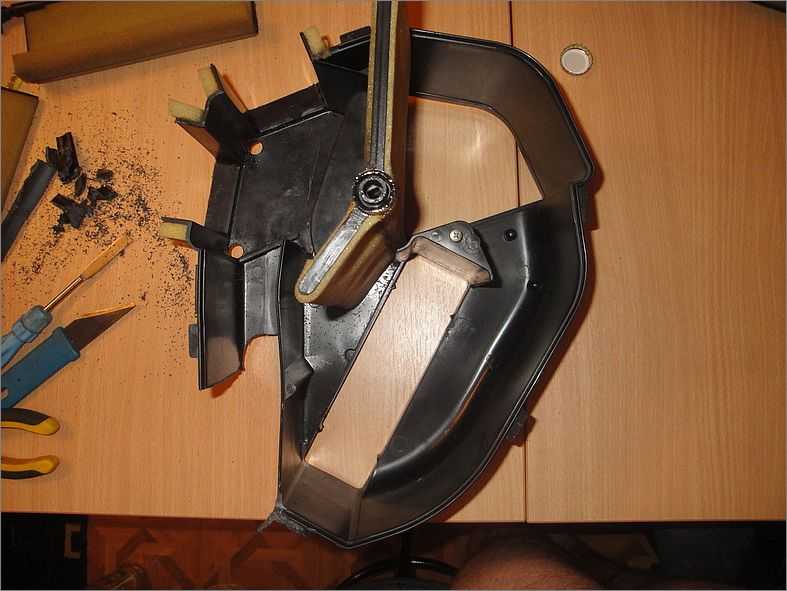

На Регулировка печки нива шевроле Ниве ремонт заслонки печки часто проводят, потому что изменить положение заслонки не удаётся никакими действиями.

На что влияет диаметр проходного отверстия

Количество топливно-воздушной смеси, которая попадает цилиндры, определяет мощность двигателя. Оно зависит от двух факторов:

Степень открытия клапана — от 0 до 100%.
Сечение проходного отверстия.

Первый показатель зависит от положения педали газа, а второй от конструкции дроссельного узла.Заводская комплектация Нива Шевроле предусматривает установку заслонки диаметром 46 мм.

Чтобы увеличить поступление воздуха и мощность двигателя, автовладельцы устанавливают ДЗ с большим диаметром — от 52 до 58 мм.

Максимальный размер тюнинговой заслонки, которую стоит ставить на стандартный двигатель Нивы Шевроле — 54 мм. Больший диаметр (56 мм) нужен лишь для спортивных вариантов авто с увеличенным объемом двигателя.

Увеличение проходного сечения дросселя без доработки двигателя дает лишь иллюзию прироста мощности. Отклик на нажатие педали газа становится резче.

Например, если слегка нажать на газ, стандартный дроссель откроется на 10%, а увеличенный — на 15-20%. При этом максимальная мощность и приемистость практически не меняется. Для того, чтобы камеры сгорания полностью заполнялись топливно-воздушной смесью, не придется выжимать педаль до упора.

Случается, что после установки увеличенной ДЗ стандартный двигатель действительно становится мощнее. Это имеет простое объяснение: вместо старой забитой заслонки монтируется новая чистая. Того же эффекта можно добиться простым и дешевым методом: снять и промыть дроссельный узел.

Причины возникновения проблемы и пути устранения

Вынимать блок управления печкой следует очень аккуратно, чтобы не повредить тросики и проводку Отсоедините от контроллера все провода.

При наличии кондиционера дополнительно отключите шланги вакуумного выключателя. Установите и подключите в обратном порядке новый блок управления. Для его демонтажа необходимо снять всю переднюю панель и рамку, на которой она установлена.

Для замены радиатора нужно разобрать практически всю переднюю часть салона После разборки передней панели и снятия её каркаса будет обеспечен доступ к блоку отопителя, внутри которого находится радиатор. Перед его демонтажем необходимо слить охлаждающую жидкость, а после этого отсоединить патрубки. После этого снять радиатор печки будет довольно просто.

Монтаж нового радиатора и снятых ранее узлов производится в обратном порядке. Перед сборкой передней панели следует залить антифрияз.

Это позволит проверить качество соединения шлангов. Его конструкция представляет собой заслонку, управляемую тросиком. Вместо него установите любой другой подходящий тросик, предварительно отмерив его длину, чтобы она соответствовала производственному аналогу.

Каждый конец тросика закрутите в кольца и надёжно зафиксируйте. Соберите все ранее снятые вами составляющие и проверьте работу заслонок.

Шевроле Нива ремонт заслонки печки

Итак, вы смогли убедиться, что сложностей при выполнении такой работы нет. Следует только настроиться на то, что некоторые манипуляции будет просто неудобно проводить. Аналогичным образом снимается второго патрубок.

Устанавливаются и затягиваются хомутами новые шланги. При утечке тосола патрубки печки меняются на новые Видео: Перед снятием электродвигателя печки нужно убедиться в его неисправности Наиболее часто встречаются следующие причины его выхода из строя: Отсутствие напряжение на электродвигателе из-за плохого контакта.

Видимые повреждения проводов электродвигателя из-за перетирания. Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.

Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации. При неисправности элктродвигателя потребуется его демонтаж В любой из перечисленных ситуаций электродвигатель потребуется снять. Ремонт вентилятора системы отопления Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте.

В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают. Электромотор отопителя может не работать из-за внутренних загрязнений Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.

Причиной выхода из строя электродвигателя может стать выработка щеток или якоря Электродвигатель чистится и устанавливается на место или меняется на новый. Ремонт радиатора печки Основные признаки неисправности радиатора печки следующие: Утечка ОЖ из радиатора печки должна быть немедленно устранена При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора.

Видео Как Снять Блок Управления Отопителем Нива Шевроле

ручки регулятора направления воздушного потока;
переключатель высокоскоростного режима работы вентилятора.

После того как все три переключателя демонтированы, вооружитесь отвёрткой и, немного ею поддев, снимите рычаг управления циркуляцией воздуха. Сейчас для вас ничто не будет препятствовать, вы сможете без затруднений снять саму облицовку блока управления. Так же аккуратненько подденьте в нескольких местах отвёрткой и извлеките её. Под облицовочной панелью вы обнаружите два шурупа, открутить которые для вас будет просто, воспользовавшись крестообразной отвёрткой. После таких действий сможете аккуратненько извлечь сам блок управления. С оборотной стороны вы увидите, что к блоку присоединена колодка проводов, подсоединённых к переключателю режимов скоростей, непременно, вытащите и её. Точно так же найдите колодку проводов, подключаемых к лампам подсветки, их тоже отсоедините. Если на вашем автомобиле установлен кондюк, тогда для вас необходимо дополнительно отсоединить шланги от вакуумного выключателя.

Что делать, если не работает переключатель печки Нива Шевроле, как исправить

Из воздуховодов дует только прохладный воздух. Поглядел в инете как разобрать панель. Начал разбирать, но что-то не пошло. Снял ручки, подцепил декоративную панель, снял её. Дальше открутил два шурупа, достал лампочки. И всё! Отыскал в инете статью remladavaz. Я не стал заморачиваться. Отвёз в мастерскую и на вахту уехал, а приехал забрал уже в сборе.

Всем спасибо за ответы и советы. Многие возьму на заметку. Сам не отважился разбирать. Как писал уже у нас дождики, а гаража. Ну и если честно страшился, что не соберу назад этот конструктор.

Ездил на Стоимость вопроса: Жаба давит! Оказалось, что в панель попали мелкие стёкла летом перевернулсявот они и заблокировали ход заслонок! Чиатйте также: Теперь можно снять лампы подсветки панели рычагов. Далее разъединяем колодку жгута проводов.

Отсоединяем тяги привода рычагов заслонок, для этого откручиваем винт крепления скобы. Далее откручиваем винт крепления скобы и отсоединяем тягу привода заслонки рециркуляции. Выводим из панели кронштейн рычагов и отсоединяем колодку с питающими проводами от жгута проводов питания электродвигателя привода вентилятора отопления.

Из дефлекторов вместо горячего поступает слегка тёплый или даже прохладный воздух. Обычно это происходит по следующим причинам: Таким образом, при диагностике неисправности сначала проверяют уровень ОЖ в системе охлаждения.

Если он как снять переключатели печки на ниве шевроле, начинают искать места утечек. Если печка не может растопить наледь на ветровом стекле, она неисправна Если с количеством тосола всё в порядке, а печка не реагирует на изменение положения регулятора температуры, неисправна заслонка.

При грамотно проведённой диагностике это не составит большого труда. Замена тросиков управления заслонками Тросики управления заслонками выходят из строя довольно. Обычно повреждённой оказывается оплётка троса, что приводит к необходимости замены всей детали. Приобрести подходящие тросики можно практически в любом магазине автозапчастей

При выборе нового тросика печки следует обращать внимание на его длину Для замены тросиков потребуются лишь отвёртки с плоским и крестообразным лезвиями

Процесс замены осуществляется следующим образом: Снимите боковую панель нижней части центральной консоли. Она находится под рулём справа от педального узла и закреплена саморезами. В образовавшейся нише вы обнаружите два тросика. Открутите все доступные винты их крепления. В нише под консолью находятся нижние крепления тросиков заслонок Снимите ручки переключателя блока управления печкой. Затем, открутив как снять переключатели печки на ниве шевроле винта, снимите и сам блок.

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

неисправность крана отопителя;
повреждение патрубков радиатора;
выход из строя добавочного резистора;
повреждение радиатора;
неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ

Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Видео: замена предохранителя печки на «Ниве Шевроле»

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Причины возникновения проблемы и пути устранения

Шевроле Нива ремонт заслонки печки

Замена тросика печки

Если не получается переставить положение регулятора, возможно оборвался трос. Для замены хватит типичного комплекта ключей или трещоток и фонарика. Удобнее всего использовать налобный фонарь, это позволит выполнить ремонт печки без затруднений.

Последовательность действий:

Водительское сидение максимально отодвигается назад.
Открутите болты, рукоятки, находящиеся на панели управления.
Демонтаж панели производится со стороны водителя, т.е слева внизу.
Отсоединяются защелки, которыми крепятся тросики.
Что бы вынуть тросик делается демонтаж заслонки вентилятора.
Во время установки нового тросика обратите внимание на то, что его концы по обе стороны обязательно закручиваются кольцом и надежно закрепляются.

Сборка проводится в обратной последовательности

По окончании работ важно удостовериться в работоспособности троса проведя проверку

Ремонт отопителя салона

Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.

Замена тросика печки

Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.

Сиденье водителя отодвигается назад.
С панели управления заслонками снимаются ручки и откручиваются саморезы.
Панель демонтируется с левой стороны в месте расположения ног водителя.

Для доступа к тросику потребуется снять механизм управления отопителем

С помощью тросика изменяется поожение заслонки подачи воздуха

Замена блока управления отоплением салона

Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.

От аккумулятора отсоединяется минусовая клемма.
Демонтируются все ручки с механизма управления отопителем. Для этого их нужно аккуратно потянуть на себя.

Демонтируются все ручки с механизма управления отопителем

Плоской отвёрткой снимается рычаг циркуляции воздуха

Отвёрткой поддевается и затем снимается облицовка блока

Под облицовкой отворачиваются два самореза

С блока управления снимается разъем с проводами

После демонтажа блок управления ремонтируют или меняют на новый

Замена патрубков печки

Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:

Из системы сливается ОЖ.
Выкручиваются саморезы крепления бардачка, он снимается.
Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси.
Аналогичным образом снимается второго патрубок.
Устанавливаются и затягиваются хомутами новые шланги.

При утечке тосола патрубки печки меняются на новые

Видео: демонтаж патрубков печки на «Ниве Шевроле»

Замена вентилятора печки

Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.

Перед снятием электродвигателя печки нужно убедиться в его неисправности

Наиболее часто встречаются следующие причины его выхода из строя:

Отсутствие напряжение на электродвигателе из-за плохого контакта.
Видимые повреждения проводов электродвигателя из-за перетирания.
Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F18.
Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.
Отсутствие зажигания.
Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации.

При неисправности элктродвигателя потребуется его демонтаж
