➤ замена ремня генератора на лада гранта

Признаки износа рпм

Перед тем как приступить к замене РПМ, самостоятельно проведите диагностику, оцените фактическое состояние деталей, механизмов. Возможно, причина неисправности в другом узле, смежно расположенном с генератором.

Открываем капот, двигатель должен остыть, чтобы не повредить кожный покров руки, пальцев.
Включаем нейтральную передачу, проворачиваем ремень генератора. Вращение происходит достаточно легко, руками, без специального оборудования.
Поочередно осматриваем каждый участок.

Признаки износа РПМ

О необходимости замены РПМ укажет следующее:

обтрепанность, боковые потертости;
отслоения резины, ниточного волокна;
прочие механические повреждения;
надрывы зубьев;
наличие маслянистых следов, потеков на поверхности ремня.

Если замечаний к РПМ нет, приступаем к осмотру ролика — натяжителя. Нередко причина появления сторонних шумов именно в нем, изношенных роликовых подшипниках. Руками расшатываем конструкцию, проверяем исправность работы.

Важно знать!!!

В случае обрыва ремня в пути, допускается передвижение на запасе энергии аккумуляторной батареи, но не более одного часа. На практике, мастера рекомендуют не более получаса свободного хода.

Как выбрать ремень генератора на ладу гранту

Клиновидный: форма зубьев клинообразная, очертание трапеции. Ремешок предназначен для передачи повышенного усилия между двумя близлежащими валами. Клиновидная форма не предназначена для обратного перегиба. То есть, устанавливать на модель Люкс запрещено.
Поликлиновый — универсальный тип: по форме напоминает несколько клееных между собой ремней.
Зубчатый: на внутренней стороне расположены поперечные канавки. Данный тип РПМ предназначен для передачи максимального числа вращения, тягового усилия. Устанавливают на Ладу Гранту для обеспечения работоспособности газораспределительного механизма.

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Срезало все пазы, такой ремень на грани разрыва

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Такой ремень уже никуда не годится

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

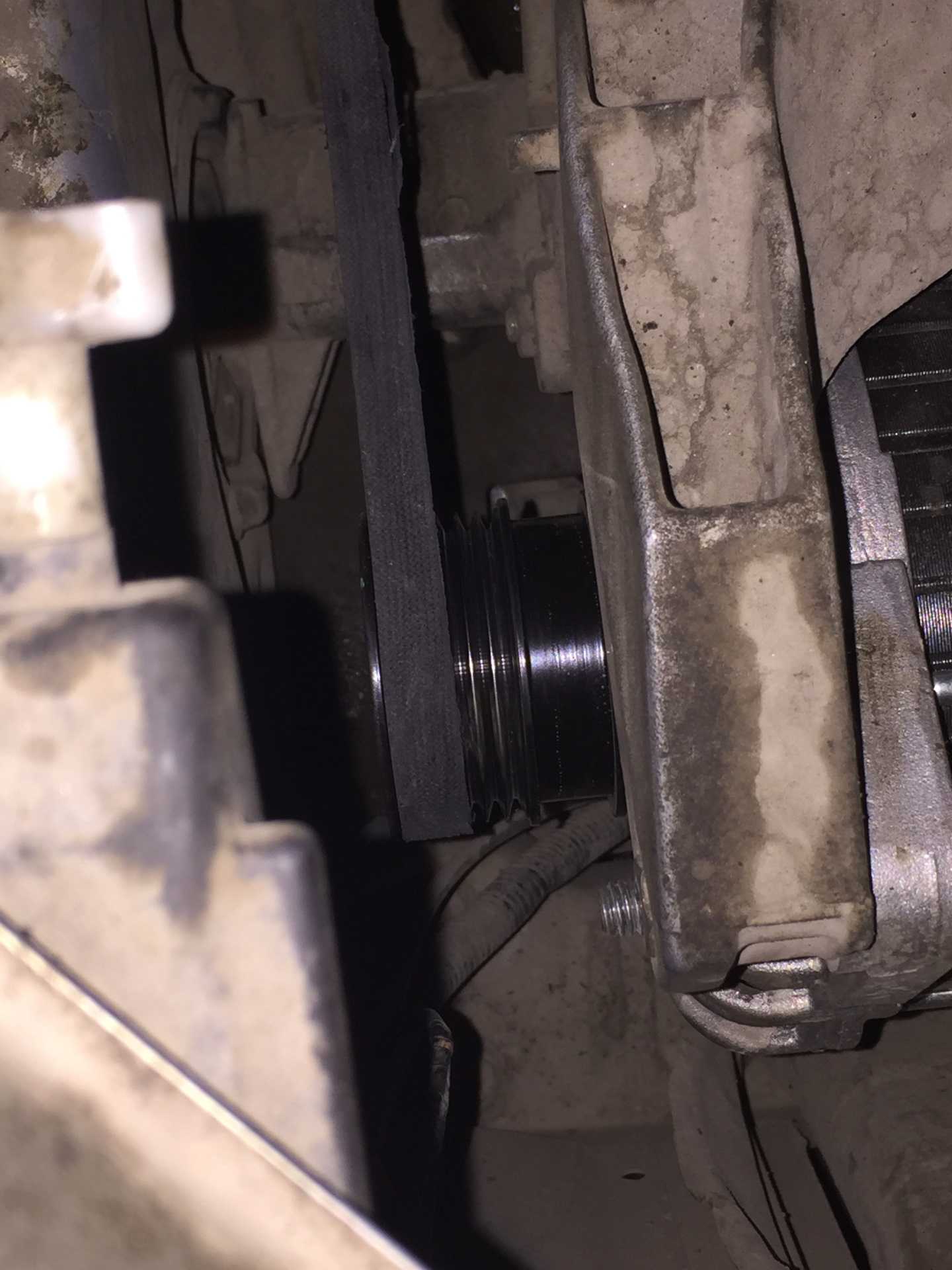

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

Стандартный артикул для ремня генератора: 1118-1041020-07

Длина такого ремня составляет 823 миллиметра.
Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.
Теперь находим болт нижнего крепления генератора. Постарайтесь отвернуть его буквально на несколько оборотов, в чём поможет ключ «на 13».
Тем же ключом отворачивается гайка, после чего полностью вытаскивается болт верхнего крепления генератора.
Теперь нужно быть очень осторожным. Необходимо постараться провернуть генератор таким образом, чтобы верхняя проушина точно зашла за поверхность выступа, находящегося на кронштейне. Уверенно прижимаем генератор к данному кронштейну, и фиксируем его там обычной проволокой. Привязать лучше всего его к гайке крепления крышки ГБЦ.
Теперь аккуратно надеваем ремень на шкив генератора, а также на поверхностную часть шкива привода генератора.
Снова включаем пятую передачу, одновременно прижимая ремень к шкиву. В таком положении стараемся подтолкнуть автомобиль назад, пока ремень полностью не станет на своё место.
Теперь уже можно отвязывать проволоку, и начать отжимать отвёрткой генератор в том месте, где он соприкасался с кронштейном. Не забудьте вставить верхний болт крепления генератора.

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

Слева кронштейн с натяжителем с Калины, справа стандартная версия с Гранты

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

сам кронштейн от указанного автомобиля,
натяжной ролик,
кронштейн ролика натяжителя,
а также сам ремень генератора всё от той же Лады Калины первого поколения.
К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

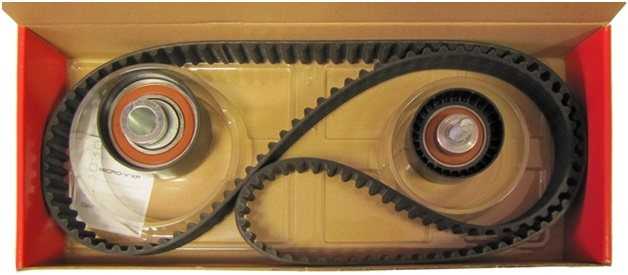

Цены и артикулы, оригиналы и аналоги ремней ГРМ

В работе любого двигателя ремень ГРМ играет первостепенную роль, поэтому выбирать его необходимо предельно внимательно. Сегодня на рынке есть несколько проверенных производителей, продукция которых весьма востребованна. Лучшие ремни ГРМ на Гранта производят компании:

Contitech (в основном – добротные ремни, но и стоимость их высока);
Gates (с этим брендом надо быть осторожнее – велика вероятность подделок, в принципе, как и с любой другой маркой);
Dayco (хорошие ремни за свои деньги);
Bosch (наверное, самый известный, и тоже часто подделываемый бренд);
БРТ (Балаковорезинотехника, практически «русский Gates», при той же стоимости).

Длина нового ремня ГРМ для 8-клапанной Гранта составляет 823 мм. Обойдется он примерно в 700 руб., артикул оригинала по каталогу – 1118-1041020-07.

Ремень ГРМ для Лада Гранта с 16-ти клапанным силовым агрегатом имеет 137 зубьев при ширине 22 мм.

Насчет цен аналогов, можно сказать, что стоимость того же комплекта ремня ГРМ с роликами под артикулом K015521XS, от бренда Gates, начинается всего с 1 тыс. руб. Приобретая продукцию известной фирмы, каждый владелец автомобиля должен быть внимательным, чтоб не попасться на подделку.

Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

У Гранты с кондиционером для установки нужно будет вывешивать колесо и снимать одно крепление ДВС.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

нож, если надо просто срезать старую деталь;
вороток или трещотка с головкой 13;
длинная крепкая проволока;
плоская отвертка;
напарник – можно заменить самому, но с помощником легче.

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

Замена нужна длиной 8223мм, шестиклиновой. Называется 6РК 823. ФОТО: www.zr.ru

Шаг 2. Убираем крепление генератора

Подбираемся к креплению генератора с головкой 13:

страгиваем на 2-3 витка нижний болт;
ей же полностью выкручиваем верхний болт.

В таком положении переходим к установке. ФОТО: www.zr.ru

Шаг 3. Поднимаем деталь

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

В таком положении переходим к установке. ФОТО: www.zr.ru На данном этапе можно снять старую деталь, если не стали резать. Включаем пятую передачу и толкаем машину назад, отжимая ремень отверткой со шкива привода генератора.

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Установка проходит в положении генератора, когда он прижат к двигателю. ФОТО: www.zr.ru

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

отвязываем генератор;
отжимаем его в рабочее положение;
возвращаем верхний болт крепления, затягиваем нижний.

Замена ремня генератора на Гранте с кондиционером

Здесь сложнее. Пошагово:

загоняем авто на подъемник или эстакаду;
снимаем натяжитель;
скидываем переднее правое колесо;
подпираем ДВС и демонтируем подушку;
меняем нужную деталь.

Вся проблема в пунктах 5 (муфта компрессора кондиционера) и 7 (правая опора двигателя) – через них проходит наш ремень (номер 6). Остальное: 1-привод вспомогательных устройств, 2/3-натяжитель, 4-генератор. ФОТО: www.zr.ru

Что потребуется

новый ремень маркировки 6РК 995;
накидные ключи 8, 19;
торцевые ключи 8, 10;
ключи Torx T20, T27;
трещотка с удлинителем и головками Е14, 17.

Шаг 1. Натяжитель

Машина на подъемнике или эстакаде.

Шпильки переднего правого колеса ослаблены.

Открываем капот. Снимаем клеммы с АКБ.

Находим натяжитель, достаем накидные ключи 19 и 8:

19 накидываем на ходовой винт;
8 держим контргайку;
страгиваем;
крутим ходовой винт по часовой стрелке – ослабляем натяжение.

Страгиваем контргайку, ослабляем натяжение. ФОТО взяты с: www.zr.ru

Нужны ключи 8, 10. Снимаем:

центральный щиток (номера 1, 5, 7);
правый щиток (номер 2).

Шаг 3. Колесо

Снимаем переднее правое колесо. Ключами 8, Torx t20, t27 демонтируем подкрылок по схеме.

Для работы с подкрылком нужны три разных ключа. Сняв, получаем доступ к опоре ДВС. ФОТО: www.zr.ru

Шаг 4. Опора двигателя

Готовимся снимать опору движка.

Надежно подпираем двигатель под картер – опора должна принять на себя вес ДВС.

Воротком или трещоткой с головкой Е14 откручиваем винты крепления опоры к двигателю.

Головкой 17 откручиваем винты фиксации опоры к кузову.

Снимаем опору. Убедитесь, что вес двигателя надежно перемещен на упор в картер!!! ФОТО: www.zr.ru

Шаг 5. Демонтаж и установка

Снимаем ремень со шкивов и роликов, вытаскиваем.

Установку нового проводим в обратной последовательности.

Не перепутайте винты крепления опоры к двигателю. Верхний (входит в треугольную часть) короче нижнего!

Итоговое натяжение регулировать настройкой натяжителя.

Процедура выглядит следующим образом

Процедура по замене пошагово, но напоминаем, что в некоторых случаях происходит замена без натяжителя.

С помощью заточенного ножа перерезаем ременный элемент и извлекаем его.
Воспользовавшись торцовым ключом с типоразмером на «13», окручиваем (не извлекаем) болт фиксации нижней стойки генераторного узла.
Аналогичным ключом отвинчиваем болт вверху и полностью вынимаем его. При этом добиваемся захода верхней проушины за выступ, присутствующий на кронштейне.
Отводим генератор к мотору и фиксируем его корпус посредством нежесткой проволоки к соответствующей гайке на моторном блоке. Навешиваем «свежий» ремень на ручей второго шкива полностью, а на первый (приводной) – только на верхнюю дугу.
Активируем пятую скорость в КПП.
Поддавая ремень строго по ручью, толкаем автомобиль до момента полного надевания на шкив.
Убираем ранее примененную проволоку.
Посредством монтировки отжимаем генераторный узел в обратном направлении (от блока) и в момент совпадения верхней проушины с отверстием в кронштейне вставляем болт и накручиваем на него гайку.
Производим затяжку болта на нижнем узле крепления генераторной установки.
Проверяем моменты затяжки обеих точек крепления и степень натяжения ременной передачи.
Если возникает необходимость повторного демонтажа ремня, то процедуру выполняем аналогично приведенному здесь алгоритму (кроме пункта «1»). Здесь ремень снимается путем прижатия его боковины к одной из щек приводного шкива. Для этих целей применяем монтировку. Параллельно включаем передачу в КПП и двигаем автомобиль LADA Granta до момента соскакивания ремня из направляющего ручья в шкиве. Замена ремня генератора с кондиционером выполняется практически идентично.

Виды ремней генератора

Клиновидный ремень. В первую очередь, мы говорим о моделях клиновидной формы, которые имеют очертания трапеции. Они способны передавать повышенные усилия, а также работать в условиях перегрузки.

Характерным для таких ремней можно считать то, что они не ориентированы на обратный перегиб, так что для передачи вращения от коленчатого вала можно применять не более чем к двум приборам.

Поликлиновый ремень.

Далее следует поликлиновый ремень, форма которого схожа с парой склеенных клиновидных ремней.

Зубчатые ремни. И, конечно же, бывают зубчатые ремни, которые на своей внутренней стороне располагают поперечными канавками.

Ключевой характеристикой такого ремня нужно считать то, что он располагает максимальной точностью передачи вращения, так что именно этот ремень применяется для обеспечения работы ГРМ.

Что же касается варианта ремня генератора для Лада Гранта с кондиционером, то по его замене присутствуют некоторые замечания, которые мы описывали выше.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Натянуть ремень генератора Лада Гранта будет достаточно просто. для этого понадобится рожковый ключ на «19» и по чуть-чуть подкручиваем гайку натяжителя. Степень подтяжки проверяем рукой, — таким образом, чтобы при повороте он смог повернутся лишь до середины. Вод таким вот простым образом и можно правильно подтянуть ремень генератора на Гранте своими руками всего за минуту. Самым первым симптомом плохой натяжки навесного ремня привода генератора является характерный свист. Поэтому после натяжки ремня также заводим двигатель и даем поработать ему на разных оборотах, дабы убедится что ремень больше не свистит.

Технический регламент автомобилей Лада Гранта

Замена кронштейна генератора с натяжителем на Ладе Гранте от Лады Калины

Несмотря на то, что предыдущий способ наиболее экономный, по времени он затратный.

Многие водители предпочитают доплатить 350-450 рублей и приобрести готовый комплект для установки кронштейна от Лады Калины на Ладу Гранту.

Последовательность действий выглядит следующим образом:

После демонтажа преобразователя со штатного места в моторном отсеке приступаем к установке кронштейна от Лады Калины.

Оригинальная комплектация модернизированного крепления:

ремень;
ролик натяжителя;
кронштейн;
ось на «10»;
натяжитель.

Со старого преобразователя отвинчиваем три крепежных винта, извлекаем прежний кронштейн, устанавливаем и привинчиваем новый.
Фиксируем конструкцию на штатное место, привинчиваем три гайки на «13».
Активируем кулису в положение третьей передачи.
Надеваем ремень генератора, проворачиваем рукой шкив генератора, пока ремень не ляжет в пазы канавок.

Запускаем двигатель, проверяем зарядку, индикацию светодиода на приборной панели.

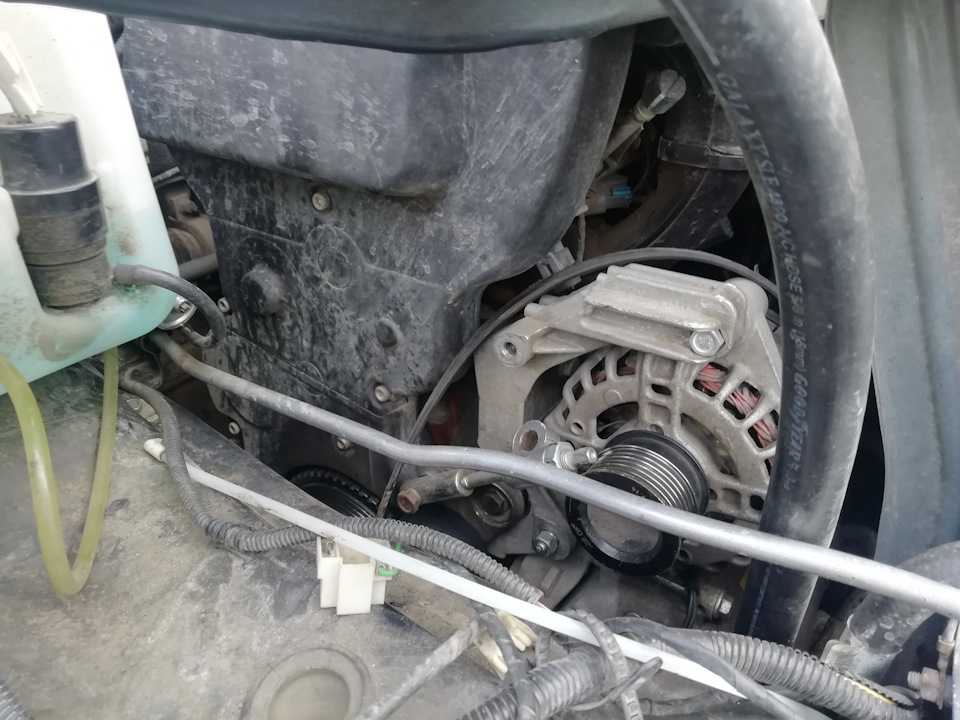

Где расположен штатный генератор на автомобиле Лада Гранта

Независимо от модификации Лада Гранта, преобразователь установлен в моторном отсеке с левой стороны, ближе к радиатору системы охлаждения.

Конструкция моторного отсека Лады Гранты не «совсем удачная», мастера испытывают трудности при демонтаже оборудования.

Разница замены кронштейна генератора в 16-ти и 8-ми клапанных двигателях

По форме и количеству крепежей кронштейны идентичные. Разница в отсутствии автоматического натяжителя в 8-ми клапанной модификации мотора.

Кронштейн генератора Лады Гранты с кондиционером идентичен 16-ти клапанной модификации мотора.

Отличие ремней 16-ти и 8-ми клапанных двигателей

Для моделей Лада Гранта используется ремень генератора со следующими маркировками:

8-ми клап: 1118-1041020-07: 6РК 823, длина 823 мм, толщина 3.0 мм;
16-ти клап: 6PK1123 с кондиционером, 6PK1113 с ГУРом, без кондиционера.

Признаки неисправности генератора, методы их устранения

Признак	Причина / методы устранения
На консоли не загорается контрольный диод при запуске двигателя	Цепь питания оборвана на участке от аккумулятора к генератору. Проверка целостности контура цепи.
Контрольный диод не гаснет после запуска силового агрегата	Натяжение ремня слабое, недостаточное для выработки силы тока.Проверьте напряжение в цепи.
Щетки сильно изношены, диодный мост пришел в негодность. Тестером замеряем выходное напряжение. Заменяем изношенные элементы по мере необходимости.
Замыкает на «массу»	Изоляция кабеля повреждена. Проверьте изоляционное покрытие.
Напряжение на выходе от преобразователя ниже 14 — 16В	Контактные клеммы окислились. Зачистите щеткой по металлу, наждачной бумагой, напильником. Замените новыми по мере необходимости.
Замените аккумуляторную батарею (АКБ).
Недостаточное натяжение ременного привода. Отрегулируйте натяжение.
Диодный мост пришел в негодность.Установите новый.
На аккумулятор не поступает заряд от преобразователя	Замена выпрямительного моста.
Повреждение силового кабеля. Замена проводки.
Напряжение в цепи произвольно падает	Соединение клемм слабое, зажимы окислены. Подтяните клеммы, замените новыми.

Меняем ремень генератора на Ладе Гранте своими руками

Автомобили Лада Гранта, как и другие транспортные средства, оснащаются генератором, предназначенным для питания узлов электрооборудования во время движения

Если в работе этого устройства наблюдаются сбои, в первую очередь водитель обращает внимание на состояние ремня. Ниже мы расскажем о том, как производится замена ремня генератора на автомобиле Лада Гранта с кондиционером

Если вы решили поменять ремень или натяжитель ремня генератора (РГ) на Гранте с 8-клапанным мотором, необходимо руководствоваться техническим регламентом завода-производителя. Согласно этим данным, ремень генератора Лада Гранда должен проверяться при прохождении каждый пятнадцати тысяч километров пробега. А каждый 30 тысяч км пробега должна осуществляться процедура замены.

Белая Лада Гранта

Иными словами, владелец 8- или 16-клапанной Гранты должен производить цикл диагностики или замены каждый 15 тысяч км пробега. А если учесть, что натяжительное устройство, как таковое, не применяется, то РГ и вовсе предназначен для одноразового растяжения при его монтаже. Разумеется, можно натягивать замененный РГ на двигателе 8 клапанов, однако производитель не рекомендует этого делать.

Проверяем состояние ремня генератора сами

Перед тем, как осуществляется замена ремня генератора Лада Гранта, автолюбители обычно проверяют его состояние, чтобы удостовериться, действительно ли нужно это делать. Чтобы произвести диагностику, нужно выполнить простые действия. Сначала необходимо включить пятую скорость и выйти из автомобиля, после чего попытаться толкнуть свою Гранту назад, воздействуя на передний бампер или боковую стойку, если это будет делать помощник. При этом капот должен быть открыт и во время толкания необходимо посмотреть, как ведет себя РГ.

Изношенный РГ с повреждениями, непригодный для эксплуатации

В ходе толкания автомобиля на ремешке не должно быть следов повреждений. Речь идет о трещинах, расслоении или обрывах, даже самых минимальных, хотя это вполне возможно, особенно при частой эксплуатации транспортного средства. В том случае, если в ходе диагностики вы заметили следы повреждений на РГ, это свидетельствует о том, что подтянуть ремень не получится — требуется его замена. Аналогичным образом осуществляется диагностика ремешка ГРМ.

Если подтягивать РГ и регулировать натяжение на 8-клапанном двигателе не нужно, можно также проверить состояние непосредственно генератора. Ведь если у вас возникли подозрения по поводу качества работы РГ, есть смысл проверить и само устройство.

Кроме того, в ходе диагностике можно также проверить ролик натяжителя ремня генератора, с помощью которого ремешок можно натянуть. При наличии сколов на ролике или прочих следов деформации и повреждений, в том числе изменения геометрии, элемент также подлежит замене.

На видео ниже представлена подробная инструкция по замене кронштейна, а также ремешка генератора на автомобиле Лада Гранта (автор ролика — Игорь Семенишин).

Инструкция по замене

Процедура замены РГ достаточно непростая и ответственная. Если в ходе выполнения действий вы допустите ошибку, это может привести к тому, что ремешок оборвется прямо во время движения автомобиля.

Разумеется, продолжить движение до ближайшего СТО или гаража будет возможно, однако вы потеряете не только деньги, потраченные на покупку РГ, но и собственное время. Поэтому несколько раз подумайте перед тем, сможете ли вы все сделать самостоятельно и целесообразно ли это, — возможно, есть смысл просто заплатить специалистам на СТО.

Зато при этом вы будете уверены, что все сделано правильно, и в случае возникновения проблем вам будет кому предъявить претензии.

Инструменты и материалы

Новый ремень генератора для Гранты с маркировкой артикула

Итак, если вы решили на 8-клапанном двигателе произвести замену РГ своими силами, ниже вы найдете инструкцию по выполнению этого процесса. Для того, чтобы сделать все своими руками, подготовьте непосредственно сам ремешок. Здесь еще один момент — покупка всех деталей и расходных материалов для ремонта 8- или 16-клапанного двигателя должна осуществляться у представителей официального дилера. На сегодняшний день стоимость такого РГ составляет в районе 12-15 долларов или 700-1000 рублей.

Адреса фирм, предоставляющих услуги по замене РПМ

№	Название	Адрес
1.	Сервисные центры «На колесах»	Восточный АО 1-ая ул. Измайловского Зверинца, д. 8 ул. Амурская, 3 стр.32 (Гольяново) ул. Монтажная, 11 стр.2
2.	—/—	Южный АО Канатчиковский проезд, 13 стр.3 Каширское шоссе, дом 10 корп.3 ул. Дубининская, 76
3.	—/—	Западный АО Кутузовский проспект, 36, стр.15 проспект Вернадского, 12д Сколковское шоссе, 31 стр.9 ул. Крылатская, 30 стр.3 ул. Маршала Тимошенко, д.17 корп.1
4.	Автосервис «Автотехцентр Garage+»	Москва, улица Матросская Тишина, 1Ас8 будни: с 10 по 21, выходные: с 11 по 21 8 (925) 222-97-00
5.	Автосервис «Открытый»	Москва, 2-й Нагатинский проезд, 2с1 • eжедневно с 9 по 21 8 (495) 241-28-70

Как поменять генератор на 16-клапанной “Гранте”

Крепление генератора на 16-клапанной вариации “Гранты” отличается наличием механизма натяжения ремня. Поэтому процедура замены генератора на этой модели немного отличается. Для работы понадобятся торцовые ключи на 8, 10 и 13. Как и при демонтаже генератора с 8-клапанной “Гранты”, перед началом работ надо снять клемму “массы” с аккумулятора, чтобы устранить вероятность короткого замыкания. После этого необходимо снять защиту двигателя, открутив 4 передних и два задних болта, крепящих ее к деталям кузова. Снимается генератор 16-клапанной “Гранты” следующим образом:

отсоединить колодку от вывода “D” на генераторе;
снять резиновый колпачок, прикрывающий вывод “В+” генератора;
при помощи ключа на 10 открутить гайку, удерживающую наконечник провода;
ослабить затяжку гайки натяжной планки, используя ключ на 13;
вращая регулировочный болт натяжителя против часовой стрелки, ослабить натяжение ремня генератора “Гранта” (необходим торцовый ключ на 10);
сдвинуть генератор в сторону двигателя и снять ремень со шкивов;
выкрутить и извлечь регулировочный болт механизма натяжения ремня из кронштейна крепления генератора;
демонтировать натяжную планку;
открутить нижнюю гайку крепления генератора “Гранта”;
снять дистанционную втулку и вытащить нижний болт крепления;
снять натяжную планку;
вытащить генератор ЛАДА “Гранта”.

Чтобы установить генератор, надо проделать вышеописанное в обратной последовательности.

Важно: после установки генератора 16-клапанной ЛАДЫ “Гранта” необходимо отрегулировать натяжение ремня

Штатный генератор Гранты

На заводе на ВАЗ 2190 и 2191 устанавливается устройство с каталожным обозначением КЗАТЭ 115А (9402.3701-14). Оно имеет следующие технические характеристики:

номинальное напряжение – 14 В;
максимальная сила тока – 115 А;
частота вращения вала – 1200 об./мин. (без нагрузки);
частота вращения вала при максимальном токе в 115 А – 6000 об./мин.

Основными составными частями генератора являются неподвижный статор и вращающийся в нем ротор. Детали разделены между собой воздушной прослойкой. Основная их рабочая часть – это обмотка и магнитопровод. Другие составные элементы служат для обеспечения соответствующей жесткости, охлаждения и т. д.

Узел со щетками необходим для соединения электросети ротора с неподвижной обмоткой статора, состоит из нескольких графитовых контактов. Диодный мост используется для трансформации переменного тока в постоянный, он также называется блоком выпрямителя. Регулятор преобразует электроэнергию на выходе в нужное напряжение.

Чтобы обезопасить сеть автомобиля от перепадов, используется понижающий конденсатор емкостью 2,2 мкФ. После включения зажигания через контрольную лампу поступает напряжение: на панели приборов горит значок АКБ. После запуска двигателя генератор получает питание от блока выпрямителей: лампа на панели гаснет.

Проверяем состояние ремня генератора сами

Срезало все пазы, такой ремень на грани разрыва

Такой ремень уже никуда не годится

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

Стандартный артикул для ремня генератора: 1118-1041020-07

Длина такого ремня составляет 823 миллиметра.
Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
Маркировка на коробке укажет на индекс 6РК 823.

Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.

Снимаем ремень путём простого отрезания, удобнее всего канцелярским ножом

Альтернативные варианты

Установка натяжителя ремня генератора

Слева кронштейн с натяжителем с Калины, справа стандартная версия с Гранты

сам кронштейн от указанного автомобиля,
натяжной ролик,
кронштейн ролика натяжителя,
а также сам ремень генератора всё от той же Лады Калины первого поколения.
К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Как устроен приводной ремень?

Приводной ремень устроен таким образом, чтобы передавать крутящий момент со шкива ведущего вала двигателя — на шкив вала генератора. От работы корректности работы генератора зависит корректность работы вспомогательных систем машины, которые работают от электричества.

Сам ремень расположен с правой стороны двигателя. В зависимости от года выпуска автомобиля, на нем может быть установлен кожух, или конструкция может быть открытой.

Согласно техническому регламенту, в автомобиле Лада Гранта замену приводного ремня следует выполнять с интервалом в 90 тысяч километров. Проверку состояния ремня нужно выполнять каждые 15000 — 20000 километров пробега. Однако как показала практика, в большинстве случаев замену приводного ремня необходимо выполнять уже на отметках в 65000 — 75000 километров.

При виде такой разницы в цифрах, указанных в техническом регламенте, и действительных сроках замены ремня у начинающих автомобилистов возникают следующие вопросы:

Каким образом понять, что необходимо провести замену приводного ремня?
Есть ли способ проверки состояния ремня, который автовладелец может выполнить самостоятельно?

Поэтому, для того чтобы понять когда именно необходимо проводить его замену, нужно проводить специальные проверки в сервисном центре. Стоимость на данные услуги начинается от 5000 тысяч рублей, и заканчивается суммами в пределах 8500 тысяч рублей. Для экономии средств лучше всего прибегнуть к проверенному способу, который используют опытные автомобилисты владеющие моделью Гранта не один год. При этом автомобилист потратит около 15 минут на проверку, и сэкономит около 5000 рублей.

Сам способ заключается в следующем. Владелец должен переключить рычаг управления коробки передач на пятую скорость. Затем выйти из автомобиля, после чего открыть капот машины. Затем нужно упереться в бампер автомобиля и попытаться его толкнуть назад. Во время данного действия нужно наблюдать за приводным ремнем:

Если при толчке автомобиля назад ремень движется, или просто скользит — это означает, что нужно провести более детальный визуальный осмотр ремня.
В случае если автомобиль не сдвинулся с места, а ремень никак не отреагировал на такое действие — это означает, что он в хорошем состоянии, и его замену производить не нужно.

Также есть второй способ проверки. Он подойдет для машин как с механической КПП, так и машин с АКПП.

Сам способ заключается в следующем. Водитель должен взять мел, после чего нанести на ремень метки. Затем нужно включать стартер мотора на короткие промежутки времени. Во время остановки стартера автовладелец должен осмотреть все участки ремня. Если на ремне обнаружены повреждения, то следует провести замену ремня.

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все, кроме замены.

Проверка натяжения

Есть два подхода: визуальный и физический.

Визуальная оценка состояния:

автомобиль стоит на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
машину не заводим – включаем 5 передачу;
открыл капот, обнаружил генератор: толкаем машину назад, упираясь в бампер;
осматриваем нужную деталь по всей ее длине: есть ли зазоры или трещины? Вам нужно измениться.

Низкое качество приведет к неожиданным проблемам в пути.

Физическая оценка:

при наличии прибора с измерением силы давления: надавить на ремень с усилием 10 кг * с – прогиб не должен быть более 10 мм;
специального инструмента нет: стараемся повернуть боком – он не должен поворачиваться более чем на 90 градусов.

Как подтянуть ремень генератора на Гранте

Этот раздел относится только к машинам с натяжителем. Нет – замените деталь или см. Выше, как ее установить.

Подпоследовательность:

используем ключи 8, 19;
накинуть ключ 19 на гайку винта;
ключ 8 для стопорной гайки;
расправляем;
теперь вы можете повернуть гайку: по часовой стрелке, чтобы ослабить, против часовой стрелки, чтобы затянуть;
добились желаемого результата – затяните стопорную гайку.

лучше брать ключи, так как храповик или рукоятка не подойдут.

Когда менять: технический регламент замены ремня ВАЗ 2190

АвтоВАЗ требует проверять состояние этой детали каждые 15 000 км пробега.

Замена требуется каждые 30 000 км пробега вне зависимости от условий.

Как снять генератор на Гранте

его необходимо снимать для ремонта, замены подшипника или ролика.

Пошаговый процесс включает в себя:

снимаем отрицательную клемму с АКБ;
работаем с генератором: отсоединяем от него проводку;
снимите крышку гайки кабеля питания, снимите гайку и снимите кабель с болта;
откручиваем и вытаскиваем верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, вынуть жестяную защиту ДВС и демонтировать ее снизу;
переставляем деталь на правом крыле, снимаем ремень, снимаем.

Можно обойтись без ямы. Пример:
