Разборка Гур Уаз

Или регулировка рулевого редуктора, кому как нравится.

Минимум времени,.Prieš 4 metusРемонт Уаз Патриот рулевое управление.Prieš metusВ ролике наглядно показано из чего состоит насос гидроусилителя руля. Даны пояснения по принципу работы,.Prieš metusPrieš 2 metusУстранение утечки масла в рулевом усилителе руля Volvo FH.

Замена сальника и некоторых резиновых уплотнений.Prieš 3 metusСборка и стенд ГУРа 4331.Prieš 3 metusПомощь каналу donatepay.ru/d/143721 Насос покупал здесь gm-parts.sells.com.ua/nasos-gura-16l-dm-96398992/p2284 3 года полёт .Prieš 5 mėnesiųУАЗ Буханка Life Регулировка рулевой колонки уаз.Prieš 4 metusPrieš 2 metusКак я ставил ГУР и что я получил в итоге.Prieš 3 metusЧто делать если у Вас застучал рулевой редуктор Delphi Втулка была выточена по размерам подшипника: Внешний.Prieš metusPrieš metusvk.com/onezes — моя группа ВК!

Диагностика и регулировка рулевого механизма УАЗ-Хантер 315195, УАЗ-31519

Рис.1. Рулевой механизм с гидроусилителем ГУР УАЗ-Хантер 315195, УАЗ-31519

1 – гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40 – уплотнительные кольца; 3 – стакан; 4, 11 – упорные подшипники; 7 – поршень-рейка; 8 – винт; 9 – картер; 10, 18 – штифты; 12 – штуцер нагнетательного шланга; 13 – штуцер сливного шланга; 14 – гильза; 15 – манжета; 16 – торсион; 19 – шариковод; 20 – шарики; 22 – канал в картере; 25 – сошка; 26 – гайка сошки; 27 – крышка защитная нижняя; 28 – стопорные кольца; 29 – регулировочные шайбы; 30 – опоры вала сошки; 31 – ролики; 32 – вал сошки; 33 – крышка защитная верхняя; 34 – ротор; 35 – защитный колпак; 36 – корпус распределителя; 38 – канал в корпусе распределителя; 39 – болты крепления корпуса распределителя к картеру

— Снимите рулевой механизм.

— Закрепите рулевой механизм в тисках таким образом, чтобы нагнетательное и сливное отверстия (отверстия под штуцера) были внизу.

— Слейте масло из механизма, поворачивая рукой ротор 34 (рис. 1) или вал-золотник.

— Нажмите рукой на ротор или вал-золотник вдоль оси и покачайте сошку 25 (см. рис. 1).

— Если при этом ощущается осевое перемещение ротора или вала-золотника, необходимо отрегулировать натяг упорных подшипников 4 и 11.

— Для регулировки упорных подшипников бородком и молотком выправьте буртик стакана 3, закерненный в пазы стенки картера.

— Устраните зазор, поворачивая стакан или гайку по часовой стрелке.

— Проверьте момент проворачивания ротора или вала-золотника в упорных подшипниках, он должен быть 2 Нм (0,2 кг/см).

— Если в среднем положении вала сошки УАЗ-315195, УАЗ-31519 при покачивании за сошку ощущается зазор, отрегулируйте зубчатое зацепление, для чего отверните гайку 26 и снимите сошку.

— Снимите верхнюю и нижнюю 27 и 33 защитные крышки.

— Снимите стопорные кольца 28 и регулировочные шайбы 29. Ослабьте затяжку контргаек и отверните стопорные болты 26 на два-три оборота.

— Выпрямите регулировочные шайбы 29.

— Поворачивая одновременно опоры 30 вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устраните зазор в зацеплении.

— Регулировку проводите в положении вала сошки УАЗ-Хантер 315195, УАЗ-31519, соответствующем среднему положению зубчатого сектора.

— Проверьте момент проворачивания вала сошки, он должен быть в пределах 35–45 Нм (3,5–4,5 кг/см) при переходе через среднее положение.

— Установите регулировочные шайбы 29 и стопорные кольца 28, загните один из усиков в обеих регулировочных шайбах в паз опоры вала сошки.

— Заверните стопорные болты и контргайки 25 моментом 8–10 Нм (0,8–1,0 кг/см).

— Установите детали в порядке, обратном снятию.

— Удалите воздух из системы гидроусилителя рулевого управления.

При выходе из строя гидроусилителя ГУР УАЗ-Хантер 315195, УАЗ-31519 вследствие повреждения насоса, разрушения шланга или ремня привода насоса или при буксировке автомобиля из-за остановки двигателя пользоваться рулевым механизмом можно только кратковременно.

При отсутствии масла в системе гидроусилителя УАЗ-Хантер 315195, УАЗ-31519 необходимо снять ремень привода насоса, в противном случае возможно заклинивание насоса и обрыв ремня.

При снятом ремне привода насоса на автомобилях с двигателями ЗМЗ необходимо особенно внимательно контролировать температуру охлаждающей жидкости, так как возможен перегрев двигателя.

Длительная эксплуатация автомобиля с неработающим гидроусилителем приводит к преждевременному изнашиванию механизма рулевого управления.

Рис.2. Привод насоса гидроусилителя рулевого управления автомобилей УАЗ-Хантер 315195, УАЗ-31519 с двигателями УМЗ

1 -винт натяжной; 2 -болты крепления; 3 — шкив насоса гидроусилителя рулевого управления; 4 -ремень привода насоса гидроусилителя рулевого управления; 5 — шкив коленчатого вала

Гидроусилитель УАЗ: описание, установка, эксплуатация, обслуживание.

Шариковая гайка, выполненная заодно с зубчатой рейкой, одновременно является поршнем ГУР.

Трехзубый сектор вращается в корпусе на двух радиальных роликовых подшипниках с эксцентриковыми втулками. Гидравлический распределитель роторный, тангенсального типа, с центрирующим торсином.

ВЗ распределителя размещается в осевом отверстии винта и опирается одним концом на роликовый радиальный подшипник в корпусе распределителя. ВЗ и винт связаны между собой сегментными, поперечно расположенными упорами, которые ограничивают их взаимный относительный поворот и обеспечивают их механическую связь при выходе из строя ГУР.

Устройство

Рабочая пара рулевого редуктора – глобоидальный червяк и двухгребневый ролик. Напрессованный на пустотелый вал червяк устанавливается в картере рулевого механизма на двух конических роликовых подшипниках.

Для обеспечения надежности соединения вала с червяком сделан шпоночный выступ и нарезаны шлицы на валу червяка. С червяком в постоянном зацеплении находится двухгребневый ролик.

Его кольцевые канавки, расположенные внутри, являются рабочей поверхностью для двухрядного шарикового подшипника. Он установлен на оси, которая крепится в головке вала сошки.

Данный вал вращается сразу в двух подшипниках: запрессованной в картер втулке из бронзы и цилиндрическом роликовом подшипнике. Этот элемент установлен в крышке картера сбоку рулевого редуктора.

Хвостовик головки вала заходит в паз винта регулировки. Он закручен в крышку картера сбоку. Зафиксирован винт регулировки штифтом и стопорной шайбой, которые запрессованы в крышке. Закрыт механизм гайкой с колпачком.

Своим верхним концом вал рулевого управления входит в подшипник, вращаясь на нем. Подшипник запрессован в корпусе колонки. От перемещения распорная втулка подшипника удерживается специальной пружиной.

Гидроусилитель руля – что это?

Нескоро конструкторы автомобилей пришли к мысли об усилителях руля. Единственным средством, позволяющим уменьшить усилие на руль, было передаточное отношение привода и диаметра баранки.

Гидроусилитель руля, или ГУР, является автомобильной гидравлической системой, частью рулевого механизма. Устройство ГУР обеспечивает продолжение работы в момент, когда происходит отказ усилителя рулевого управления, при этом руль «утяжеляется». В отечественной автомобильной промышленности ГУР впервые был установлен на ГАЗ-13 «Чайка».

Из преимуществ рулевого усилителя можно отметить легкость работы рук во время парковочных маневров – момент, когда при максимальном усилии приходится совершать много оборотов баранкой. Еще одно положительное качество ГУРа – это ослабление передачи на руль ударов из-за неровной поверхности дорог.

Что входит в обслуживание

ГУР – это система гидроусилителя руля, исправность которой непосредственным образом влияет на возможность эксплуатации автомобиля УАЗ Хантер. Поэтому ее следует периодически обслуживать и, при необходимости, менять специальную жидкость вместе с фильтром, установленным на бачке. При этом проверяют:

натяжение ремня привода насоса;
герметичность шлангов и соединений;
уплотнители на предмет течи;
уровень рабочей жидкости.

Если вовремя не обнаружить, например, повреждения шлангов, то вероятно заклинивание насоса и обрыв ремня. А ремонт ГУР стоит гораздо дороже, чем плановое обслуживание. Если же попытаться эксплуатировать автомобиль с неработающей системой гидроусилителя, то произойдет преждевременный износ рулевого механизма. А это также чревато дорогостоящим ремонтом.

УАЗ 3151 | Регулировка люфта рулевого механизма |

10.3. Рулевая колонка

10.3.1. Снятие и установка

Если между шестерней и зубчатой рейкой рулевого механизма слишком большой люфт, то рулевое управление при движении автомобиля будет стучать. Напротив, если люфт между малой шестерней и зубчатой рейкой слишком мал, то рулевое управление будет тяжелым, рулевое колесо не будет самостоятельно возвращаться в среднее положение. Описываемые ниже работы проводят при снятом рулевом управлении. Регулировка рулевого управления заключается в том, что упор рейки перемещается ближе к ней или дальше от нее. Регулировка осуществляется с помощью регулировочного винта, ввинченного в торцовую крышку рулевого механизма. Чтобы найти этот винт, необходимо поставить автомобиль на опоры и посмотреть снизу на рулевой механизм. На левой стороне видна овальная крышка с винтом посредине — это регулировочный винт. Регулировочные работы выполняют с помощником. Для этого потребуются торцовая головка, шарнирная вставка и удлинитель. Автомобиль необходимо установить на подъемную платформу, чтобы был доступ к регулировочному винту с нижней стороны.

Регулировку следует проводить так:

— установить автомобиль на подъемник;

— установить колеса в положение прямо и поворачивать рулевое колесо в обе стороны примерно на 30°. Если рулевое управление нуждается в регулировке, то будет слышен стук;

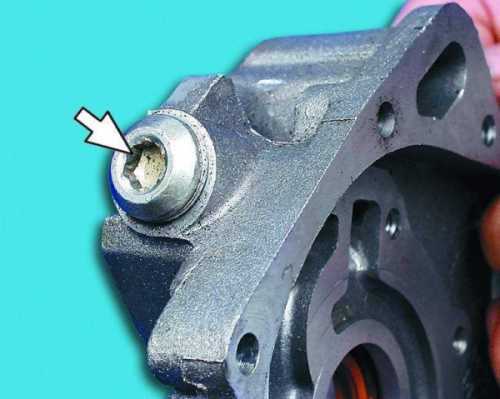

Рис. 240. Расположение регулировочного винта рулевого управления

— медленно ввинчивать в крышку регулировочный винт, пока стук не исчезнет. На рис. 240 показано, как устанавливать комплект инструментов, состоящий из торцовой головки и шарнирной вставки с удлинителем; — выполнить пробную поездку. Если рулевое колесо не возвращается самостоятельно в среднее положение, то регулировочный винт надо немного ослабить; если люфт на рулевом колесе все еще ощущается, затяните винт еще немного.

automn.ru

Диагностика и техническое обслуживание ГУР УАЗ

1. Всегда проверяйте уровень жидкости. Одной из наиболее распространенных причин отказа ГУР является низкий уровень жидкости. Без рулевой жидкости система не может генерировать гидравлическое давление, которое помогает рулевому управлению. Первым шагом любого обслуживания ГУР должна быть проверка уровня жидкости. Если уровень низкий, долейте масло в бачок ГУР, чтобы увидеть, исправляет ли это проблемы рулевого управления. 2. Система гидроусилителя рулевого управления не должна иметь потрескавшихся, изношенных или проскальзывающих ремней. Проверьте натяжения ремня привода насоса (нажатие на ремень усилием 39 Н (4 кгс) соответствует прогибу в середине между шкивами 12-17 мм). 3. Еще одна важная причина проблем ГУР — утечка жидкости. Проверьте герметичность шлангов и соединений. Произведите осмотр уплотнителей на предмет течи. Любые протекающие компоненты следует заменить, чтобы предотвратить вытекание жидкости и попадание загрязняющих веществ. 4. По сравнению с другими системами в вашем автомобиле, система гидроусилителя руля использует относительно небольшое количество жидкости для выполнения огромного объема работы. Масло со временем портится и загрязняется. Своевременная замена обеспечит работу ГУР без сбоев. По рекомендациям замена производится каждые 50 000 км пробега или через 6 месяцев эксплуатации, производится с заменой фильтра масляного бачка. 5

Очень важно прокачать систему во время обслуживания. Воздух, попавший в систему рулевого управления, может стать причиной неравномерного усилия, а также причиной блокировки руля в крайних положениях

Если в гидроусилителе появился шум, в бачке наблюдается пена, а руль поворачивается сам по себе или, наоборот, стал тугим, первое, что необходимо произвести это прокачка системы ГУР. 6. Проверьте состояние ограничителей поворота управляемых колес. Условия проверки люфта рулевого управления: 6.1. На автомобилях с гидроусилителем рулевого управления двигатель должен быть запущен. 6.2. Уровень жидкости, натяжение ремня и его состояние должны быть достаточными для испытаний. 6.3. Испытание должно проводиться на ровной поверхности, обеспечивающей хорошую адгезию. 6.4. Передние колёса автомобиля установлены прямо. 6.5. Во время испытания автомобиль и управляемая ось должны быть загружены до технически допустимой максимальной массы. 6.6. Во время проверки давление в шинах должно быть таким, как предписано изготовителем для массы, указанной в пункте 6.4. 6.7. Слегка поверните руль влево и вправо, насколько это возможно, не перемещая колеса. Проверьте количество свободного хода на ободе рулевого колеса. При соблюдении всех перечисленных выше пунктов, свободный хода руля, не должен превышать 10°. Данные ограничения относятся к стандартному рулевому колесу. От работоспособности ГУР зависит безопасность и комфортность процесса вождения автомобиля. Поскольку ГУР является в значительной степени механической системой, многие детали могут со временем изнашиваться, включая шланги, насосы и даже уплотнительные элементы.

Редукционный клапан топливной системы

Другим, не менее важным, применением является использование подобной защиты для топливной системы. В первую очередь это относится к дизельным двигателям, ТНВД можно назвать основой всей системы питания. Его назначение – дозированная подача солярки к форсункам.

Топливный насос осуществляет подачу горючего из бака на вход ТНВД, а редукционный клапан ТНВД гарантирует стабильную величину давления.

Дело в том, что работа обычного насоса низкого давления обеспечивает подачу топлива в большем объеме, чем требуется. Поэтому редукционный клапан ТНВД его излишки, через дренажный штуцер, возвращает в топливный бак. Существует несколько различных типов ТНВД, созданных на основе разных конструктивных решений. Хотя это не имеет отношения к настоящей теме, но надо отметить, что одним из основных производителей ТНВД является Bosch, в изделиях этой фирмы реализован свой подход, ее продукция пользуется заслуженным качеством и отличается продолжительным сроком службы.

Однако, как и сам дизель, ТНВД критичен к качеству топлива, и даже использование изделий такой знаменитой фирмы, как Bosch, не позволяет применять низкокачественную солярку.

Разбираем и дефектуем

При помощи съемника снимаем шкив

Делаем с осторожностью, чтобы не загнуть края и не деформировать его. На некоторых моделях шкив крепится к насосу при помощи гайки, и съемник не нужен

Проверяем «ручейки» шкива, они должны быть целыми без острых краев, иначе будет рваться ремень. Восстановить их можно при помощи надфиля. Если желобковый шкив, то проверяем степень износа желоба. За некоторым исключением он восстановлению не подлежит.

Откручиваем тыльную крышку. Она крепится шестью или четырьмя болтами. В зависимости от производителя могут понадобиться ключи Torx или обычные головки. Снимаем её. Под ней должна быть прокладка. Дефектовать её не нужно, если в ремкомплекте есть новая, то выкидываем.

Вытаскиваем ротор с обоймой и крышками в сборе. Разбираем этот узел. Аккуратно отнимаем нижнюю крышку от ротора, чтобы не высыпались лепестки. На некоторых моделях нижняя крышка ротора является задней крышкой насоса. Вынимаем ротор с лопатками. Осматриваем каждую часть в отдельности.

Проверяем поверхности прилегания крышек к обойме на наличие задиров и повреждений. Они должны быть ровными и гладкими.

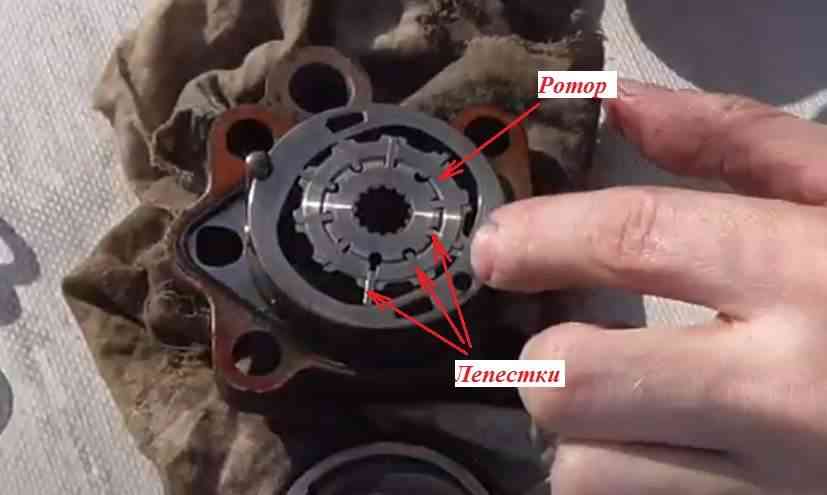

Вынимаем ротор с лепестками. Осматриваем каждую лопатку и её посадочные пазы. Не должно быть следов выработки, шероховатостей или потертостей. Лепестки должны свободно выпадать из пазов ротора.

Внутренняя сторона обоймы, где вращается ротор, должна быть гладкой, без царапин и ступенек. Достаточно провести ногтем для поиска неровностей и царапин.

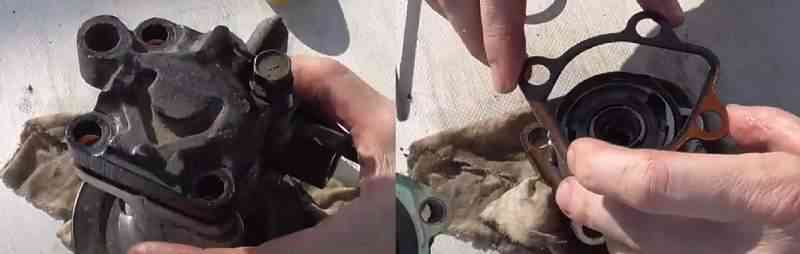

Ремонт насоса гур не обходиться без осмотра переднего подшипника и его сальника. В некоторых моделях нет подшипника, вместо него установлена втулка. В этом случае достаточно отверткой поддеть и вытащить сальник. Меняем его, нечего экономить.

Съемником выпрессовываем подшипник. На этапе дефектации его можно проверить, не вынимая из корпуса. Держа за крышку провернуть вал. Нет посторонних звуков, заклинивания или люфта – подшипник «живой». Если он рассыпался, то сальник под ним меняем обязательно.

Обычно, их меняют парой, потому что если выходит один из строя, то он «тянет» за собой другого.

На этом дефектацию заканчиваем и приступаем к ремонту насоса. Все зависит от степени износа деталей. В некоторых случаях выгоднее купить новый или восстановленный агрегат. Если не все так плохо, будем восстанавливать работоспособность своими руками и подручными средствами.

Инструкция по установке гидроусилителя своими руками

Перед установкой подготовьте комплект для монтажа, процедура описана вкратце:

Сначала нужно демонтировать рулевую сошку, после чего загнуть ее. Чтобы сделать это, сошку необходимо нагреть, для предотвращения деформации конус вместе со шлицевой нужно установить вставками внутрь.
Затем делается кронштейн для поперечной тяги, его можно сделать из отпиленного хвостовика от автомобиля ГАЗ 66, наиболее оптимальный вариант, поскольку совпадает внутренний диаметр. Приваривать кронштейн полностью не следует, шов лучше всего сделать вдоль самой тяги, это позволит увеличить прочность.
На следующем этапе производится монтаж цилиндра гидроусилителя. Для монтажа вам потребуется специальный кронштейн, его можно приобрести либо сделать самостоятельно.
Сам кронштейн нужно будет приварить, можно целиком.
Дальнейшая установка цилиндра на кронштейн осуществляется в одной плоскости с мостом.
Шток гидроцилиндра следует установить в среднее положение, когда колеса автомобиля будут прямыми. Сделав это, вы сможете определить место установки фиксатора поперечной тяги. Затем этот элемент также надо приварить.
Производится сборка узла. Устанавливается резервуар для рабочей жидкости, осуществляется подключение всех необходимых для нормальной работы шлангов. Бачок нужно установить в удобном месте, но при этом помните, что шланги в любом случае не должны перегибаться. После сборки системы в резервуар нужно налить масло.
Затем передняя часть авто поддомкрачивается, рулем нужно покрутить в разные стороны, задерживая рулевые колеса в крайних положениях. Запускается двигатель, процедура повторяется — так вы сможете прокачать жидкость по патрубкам.

Характеристика, установка и регулировка гидроусилителя руля гур на уаз буханка — Автомастер

Обслуживание и регулировка рулевого управления без гидроусилителя (ГУР) руля на автомобилях УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365 заключается в периодической подтяжке болтов крепления рулевого механизма к кронштейну, проверке крепления пальцев рулевых тяг, сошки, рычага поворотного кулака, проверке свободного хода руля, регулировке рулевого механизма, смазке шарниров рулевых тяг и при необходимости доливке масла в картер рулевого механизма.

При появления зазоров в шарнирах рулевых тяг необходимо завернуть до упора его заглушку, а затем отвернуть ее на 1/2 оборота и в этом положении закернить. Первую подтяжку крепления рулевого механизма надо произвести через 500 километров пробега нового автомобиля, в дальнейшем в соответствии с требованиями сервисной книжкой.

В картер рулевого механизма всесезонно заливается трансмиссионное масло SAE 85W, SAE 90 по API GL-3 в количестве 0,25 литра. В холодное время года вместо этих масел может использоваться трансмиссионное масло SAE 75W по API GL-3.

Проверка суммарного люфта рулевого управления УАЗ вагонной компоновки

Свободный ход руля или суммарный люфт рулевого управления, проверяют при установленных в положение движения по прямой передних колесах, покачивая руль в ту и другую сторону до начала поворота передних колес.

Состояние рулевого механизма считается нормальным и не требующим регулировки, если свободный ход рулевого колеса не превышает 10 градусов при усилии на динамометре 7,35 Н (0,75 кгс), что соответствует 40 мм при измерении на ободе колеса.

Если свободный ход рулевого колеса будет больше указанного, то прежде чем приступить к регулировке рулевого механизма, надо убедится в надежности затяжки болтов крепления рулевого механизма и отсутствии зазоров в шарнирах рулевого привода.

УАЗ Буханка. Проект «Злая бухань». Установка ГУР от ГАЗ-66.

Плюс, по желанию заказчика надо оставить руль на прежней высоте.

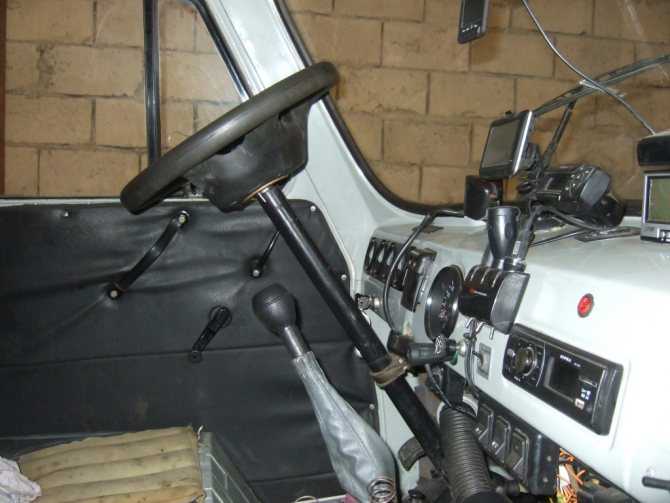

Для этого, рулевой вал я распилил и в конечном итоге удлинил через кусок гладной арматуры по внутреннему диаметру трубы вала. А на участок где вал соединяется с редуктором — вварил карданчик. Это позволило компенсировать изменённый из-за лифта кузова угол наклона вала.

Из минусов такого подхода — теряется возможность протянуть провод бибики внутри трубы вала… Но. Искусство требует жертв!

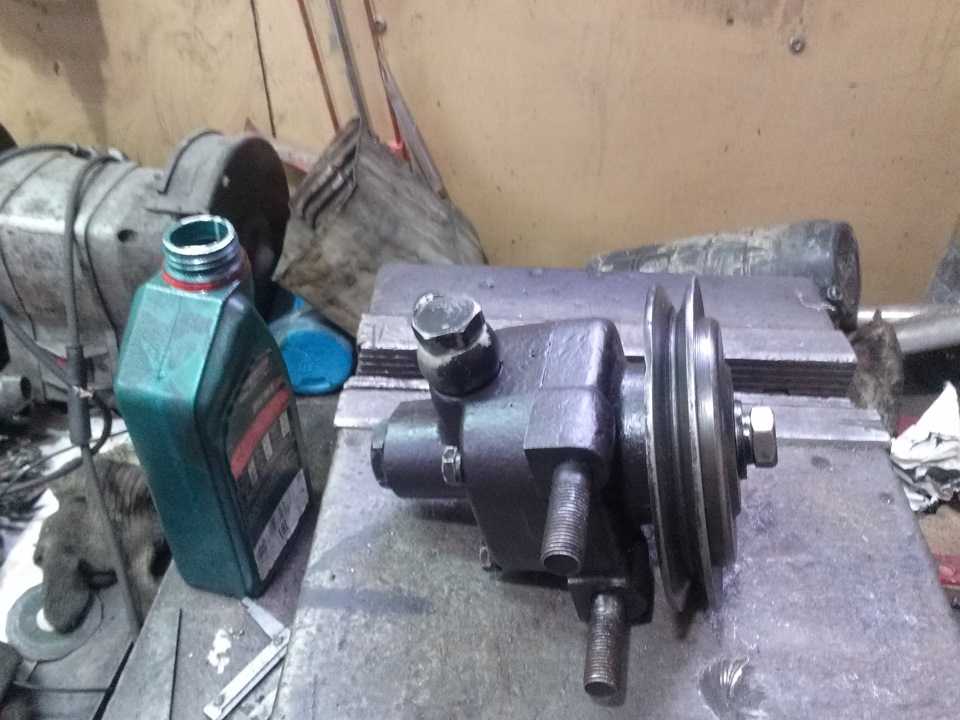

Для установки ГУР был закуплен насос ГУР от Патриота марки «ZF» и пятиручейковый шкив. Ремни на ЗМЗ-409 пятиручейковые. В специализированной конторе изготовлены шланги высокого давления. Закуплен кронштейн насоса ГУР для бухани. И подобран ремень, который в длинну составил 1119мм.

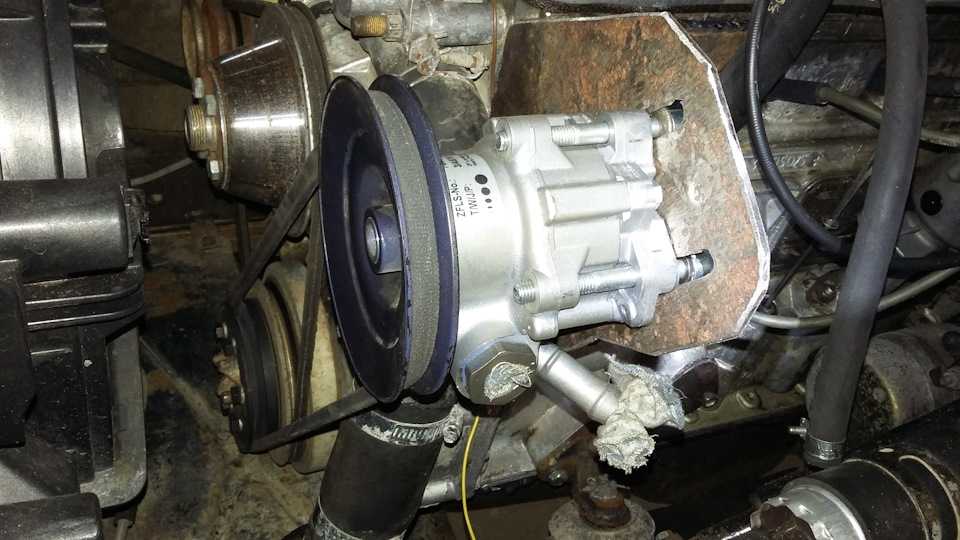

Выкидываем натяжной ролик и ставим на его место кронштейн ГУР.
