Устройство рулевого механизма на газ-3110

ГУР в Волгу?! (+)

Привет братья апачи!Недавно прокатился на Ауди товарища.Мда едет красиво и места много.Сел в Волгу и понял что тяжело руль крутиь надоело. Может есть варианты установки ГУР вроде того как на 3110?Какие будут мнения?

Смазаться, отрегулироваться, колеса накачать правильно.

Я например в предков «зубиле» крепатуру заработал после своей, причем разбитой подвески.

Спрашивал у механника. Говорит вещь прикольная (када работает)Показывал, что менять. Я збился при запоминании, но Понял, что Дофига. Хтось казав, що ця хфигня стоит около 300 зел.Мона конечно опуститься до манячества, но это еще одна деталька, которая будет ломаться на вольге. Росийский гудиить, импортный стоить.

У меня после ремонта передка и при накачанных колесах

Читайте авто.ру. Там у народа — ГУР на Волге- фишка!

Можешь даже сам поставить. Вроде как есть установочные места под ГУР.

Насколько я понял, прочитывая auto.ru менять надо переднюю подвеску в сборе. На 15 дюймов.

Есть два типа ГУРов:1. Усилитель на рулевой тяге2. Встроенный

Я так понимаю, что при 1-ом варианте — переделка тяг и пр.При 2-ом — Рулевое почти без изменений, точно подходит на старое место, только небольшая переделка колонки.

В обоих вариантах необходимо где-то разместить компрессор и ремни к нему.Вроде есть крепление и пр. для 402-го, но я слабо себе представляю, как разместить компрессор. Заглядывал в свою, так там вроде везде патрубки и шланги

Буду очень благодарен за фото установленного насоса ГУР на ГАЗ-24/2410.

Механизм рулевого управления с гидроусилителем ГАЗ 3110 Волга

1. Руководства по ремонту
2. Руководство по ремонту ГАЗ 3110 (Волга) 1996-2004 г.в.
3. Механизм рулевого управления с гидроусилителем

5.8.1 Механизм рулевого управления с гидроусилителем ПОРЯДОК ВЫПОЛНЕНИЯ 1. Повернуть рулевое колесо от упора до упора. 2. Если рулевое колесо вращается в одну сторону легко, а в другую тяжело, значит неисправен механизм рулевого управления с гидроусилителем. 3. Если рулевое колесо вращается тяжело в обе стороны, значит, н… 5.8.2 Замена механизма рулевого управления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль на стояночный тормоз. 2. Установить упоры под задние колеса. 3. Ослабить болты крепления переднего левого колеса. 4. Приподнять и установить на опоры переднюю часть автомобиля. 5. Отвернуть болты и снять колесо. …

5.8.3 Замена насоса гидроусилителя Предупреждение Насосы могут поставляться в запчасти со штуцером под верхний шланг или без штуцера. Если новый насос без штуцера, надо выкрутить штуцер из старого. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль на стояночный тормоз. 2. Установить упоры под задние колеса. 3…

5.8.4 Замена жидкости ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слить жидкость из системы гидроусилителя. Для этого отвернуть на насосе шланг, идущий к механизму рулевого управления. Снова подсоединить шланг к насосу и затянуть болт его крепления моментом 44–62 Н·м (4,4–6,2 кгс·м). 2. Отвернуть пластма…

5.8.5 Прокачка системы гидроусилителя ПОРЯДОК ВЫПОЛНЕНИЯ 1. Повернуть рулевое колесо до упора в одну сторону. 2. Отвернуть клапан выпуска воздуха на рулевом механизме. 3. Не заворачивая клапан, повернуть руль до упора в другую сторону. При этом из клапана должен выйти воздух, а затем жидкость. 4. Н…

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание

1.0 Эксплуатация и техническое обслуживание 1.1 Отопление и вентиляция салона 1.2. Обкатка автомобиля 1.3 Проверка автомобиля перед выездом 1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов 1.5 Уход за лакокрасочным покрытием кузова 1.6 Периодичность смазывания узлов автомобиля

2. Двигатель

2.0 Двигатель 2.1. Снятие и установка 2.2. Двигатель моделей 402 и 4021 2.3. Система смазки 2.4. Система охлаждения 2.5. Система выпуска отработавших газов 2.6. Система питания двигателя ЗМЗ-4062 2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление с диафрагменной пружиной 3.2. Сцепление с периферийным расположением пружин 3.3. Пятиступенчатая коробка передач 3.4. Четырехступенчатая коробка передач 3.5. Карданная передача 3.6. Задний мост 3.7. Полуоси 3.8. Главная передача

4. Ходовая часть

4.0 Ходовая часть 4.2. Задняя подвеска

5. Рулевое управление

5.0 Рулевое управление 5.1. Рулевое колесо 5.2. Рулевая колонка 5.3. Механизм рулевого управления 5.4. Рулевая трапеция 5.5. Шаровые шарниры рулевой трапеции 5.6. Маятниковый рычаг 5.7. Шаровой шарнир маятникового рычага 5.8. Механизм рулевого управления с гидроусилителем 5.9 Возможные неисправности рулевого управления.

6. Тормозная система

6.0 Тормозная система 6.1. Педаль тормоза 6.2. Вакуумный усилитель 6.3. Главный тормозной цилиндр 6.4. Передний тормозной механизм 6.5. Задний тормозной механизм 6.6. Регулятор давления 6.7. Стояночный тормоз 6.8 Прокачка тормозной системы 6.9 Возможные неисправности тормозной системы.

7. Электрооборудование

7.0 Электрооборудование 7.1. Аккумуляторная батарея 7.2 Блок предохранителей 7.3. Генератор 7.4. Генератор 9422.3701 или 2502.3771 7.5. Генератор 1631.3701 или 192.3771 7.6. Регулятор напряжения 7.7. Стартер 7.9. Звуковой сигнал 7.10. Система зажигания 7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

8. Кузов

8.0 Кузов 8.1. Передний буфер 8.2. Задний буфер 8.3. Брызговик облицовки радиатора 8.4. Капот 8.5. Переднее крыло 8.6. Крышка багажника 8.7. Передняя дверь 8.8. Задняя дверь 8.9 Замена ветрового и заднего стекол 8.10. Наружное зеркало заднего вида 8.11. Панель приборов 8.12. Стеклоочиститель 8.13. Переднее сиденье 8.14 Заднее сиденье 8.15 Ремни безопасности 8.16 Задняя полка 8.17 Навесное оборудование салона 8.18. Отопитель 8.19 Возможные неисправности узлов и деталей кузова.

9. Приложения

9.0 Приложения 9.1 Масса агрегатов 9.2 Лампы, применяемые на автомобиле 9.3 Подшипники качения, применяемые на автомобиле 9.4 Манжеты, применяемые на автомобиле 9.5 Горюче-смазочные материалы и эксплуатационные жидкости 9.6 Моменты затяжки ответственных резьбовых соединений *

10. Технические характеристики автомобилей

10.0 Технические характеристики автомобилей 10.1. Двигатель

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Порядок ремонта рулевого редуктора

Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.

Порядок регулировки рулевого управления на Газель

Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.

После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).

Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.

Видео по теме: Ремонт рулевой колонки Газели

Публикации по теме

Процесс самостоятельной замены шкворней на Газели

Порядок установки дизельного двигателя на Газель

Особенности диагностики и ремонта редуктора КамАЗ 5320

Установка гур на газ 2410

Установка ГУРа на 2410 с 402 мотором.

Сообщение TANKER » Сб июн 21, 2008 16:56 pm

Установка ГУР на 2410 с 402 мотром. TANKER В связи с тем, что была установлена подвеска от 31105 под ГУР, было решено поставить и ГУР, т.к крутить баранку было мучение. Вначале был изучен вопрос крепления механизма к 402 движку. Выяснилось, что ничего сложного нет, но есть несколько засад, в связи с чем мероприятие существенно возрастало в цене.

Первая засада состоит в том, что кронштейн насоса — вещь редкая, состоит из трех компонентов и нигде в свободной продаже не встречается. Мне посчастливилось найти один на заказ из Нижнего стоимостью 1800р

Вторая засада была в том, что необходимо менять шкив коленвала на трехручьевой, он фигурирует на первом фото и стоит тоже хороших денег 1900р Для установки были приобретены:

— Редуктор ГУР — Насос ГУР — Рулевая колонка с баранкой 3110 — Бачок ГУР — крепеж бачка — ремень клиновой для 402 мотора 833 мм — масло стандарта DEXRON 3 — Болты насоса, гроверы, шайбы и прочий крепеж

Третья засада состоит в том, что родная рулевая колонка не совместиться с редуктором, т.к там карданное соединение а не через муфту.Сначала хотел ставить сам, но зная качество сборки наших редукторов, и учитывая то, что взял б/у, решил обратиться в «Гидролаб» (http://gidrolab.ru/) Плюс в том, что старый редуктор я отдал им, а взамен был установлен боле новый перебранный, бесшумный с гарантией год. Установку начали со снятия колонки и редуктора. При установке колонки, крепеж к кузову и замка зажигания пришлось позаимствовать со старой колонки.

Установка редуктора не вызывает затруднений, единственное, что нужно — одеть штуцер шланга обратки и шланг высокого давления заранее.

Четвертая засада. В прошлой статье про установку подвески от 31105 я писал, что можно оставить старую сошку. Это оказалось большой ошибкой. Увы, но короткая родная сошка и длинный 105-ый маятник дают эффект кривости трапеции и недоворота вправо. Решение проблемы осложняется и тем, что картер 402 движка не дает возможности установить 105-ую ГУР-овую сошку, т.к трапеция упирается в картер. Выход был найден установкой сошки и маятника от 3110 ГУР. Правда радиус поворота немного уменьшился, но не критично, поворачивает прекрасно ) Но на будущее нужно хорошо подумать, т.к так так ездить тоже неправильно и никакую трапецию не поставишь другую.. кардинальный выход 406 или еще какой мотор.

Далее меняется левая опора двигателя и на её место, после доработки напильником )) ставится основа кронштейна насоса.

Подвижная часть кронштейна держит насос

Натяжная плашка крепится к крышке шестерен. Вся конструкция работает по принципу натяжения генератора.

Если у вас нет спец ключа под храповик, шкив коленвала придется поменять без ступицы, открутив 6 болтов, в принципе это даже проще чем спресовывать ступицу. Ремень только надеть сразу лучше.

Ставим бачок ГУР, я выбрал крепеж к скобе двигателя. Необходимо знать, что бачок не может быть ниже насоса!

После сборки системы, затяжки шлангов и прочих крепежей, можно заливать минеральное масло Mobil Dexron-III или II и прокачивать систему. Ура! ГУР работает, это ж просто сказка :)) В конце собираем кожухи рулевой колонки, в очередной раз порадовала консервативность инженеров ГАЗ, все взаимозаменямо :))

ИТОГ Только с ГУРом начинаешь чувствовать преимущества 105 подвески, все те недостатки при проходе неровностей, что ощущались с механическим редуктором напрочь пропали. Ход теперь прям как иномарочный ) Руль крутиться отлично, радиус поворота пока тоже устраивает, проблем в развороте не заметил. Теперь не надо мучаться при парковке, это занятие стало удобным и легким! Все таки хоть и бесшумный а все-равно слышно как работает. Особенно в крайних положениях В тех же положениях движок захлебывается, но не глохнет, наверное нужно чутка поднять обороты, у меня 650 стоит. По деньгам.. 15 тысяч в общей сложности, безусловно, стоят этого удовольствия и удобства

Ремонтные работы

Ремонт условно делится на несколько стадий: подготовка, демонтаж насоса, предварительный осмотр, замена деталей и/или устранение повреждений, обратная сборка и установка.

Подготовка к ремонту

Для проведения ремонтных мероприятий понадобятся: инструменты; тряпки; удобное, просторное и чистое место. Из инструментов будут нужны:

• ключи и головки;
• съемник для стопорных колец;
• большой шприц и емкость для откачивания жидкости из бачка;
• мелкая наждачная бумага Р1000/1500/2000, надфиль.

Для починки понадобятся: ремкомплект из автомагазина, или на замену ему шайбы, прокладка, уплотнительные кольца и сальник. Также может пригодиться подходящий рабочий подшипник, если дело в нем.

Насос ГУР Газель Бизнес 4216

Германия. Насос ГУР Газель ZF, насос ГУР Газель Бизнес ZF, насос ГУР Газель Бизнес 4216,

Насос ГУР Газель Бизнес 4216, насос ГУР Газель Бизнес ZF, насос ГУР Газель ZF.

Цена 9000 руб.

Гидроусилитель руля (ГУР) на Газель-3302; Соболь-2217

Прежде всего необходимо установить рулевое колесо в положение движения по прямой. После этого кроме того надо снять крышку бачка гидра насоса гидроусилителя руля (ГУР Соболь). Затем залить чистое масло немного выше уровня сетки заливного фильтра. В результате через 3 — 5 минут после заливки проконтролировать уровень гидравлической жидкости в бачке. И при необходимости лучше всего жидкость долить до уровня сетки. Запустить двигатель и дать поработать (не вращая рулевое колесо) в течение 10…15 сек. При этом к тому же необходимо доливать масло в бачок до уровня сетки. На холостых оборотах двигателя лучше всего плавно повернуть (наилучший результат достигается, когда управляемые колеса предварительно вывешены) рулевое колесо. Из положения движения по прямой в каждое крайнее положение и обратно. При этом одновременно кроме того доливать в бачок масло до уровня сетки заливного фильтра. Продолжая плавно поворачивать управляемые колеса из края в край убедиться. Что в итоге уровень масла в бачке остаётся неизменным.

Однако удерживать рулевое колесо в крайних положениях длительное время не допускается. При этом из гидросистемы должен удалиться воздух и масло в бачке не должно вспениваться. Однако чрезмерное вспенивание свидетельствует об отсутствии герметичности соединений гидросистемы. Более того в полностью заправленной гидросистеме масло в бачке гидравлического насоса гидроусилителя должно находиться на уровне сетки заливного фильтра. На самом деле снижение уровня масла в бачке допускается до уровня верхней крышки элемента фильтрующего, не ниже.

Гидроусилитель Газель

Прежде всего при эксплуатации и техническом обслуживании гидроусилителя руля ГУР на Газель необходимо соблюдать определённые правила. В качестве основной рабочей гидравлической жидкости лучше всего применять масло марки «Р» ТУ 38.1011282-89. Однако допускаются заменители масел в соответствии с картами смазок. Которые в свою очередь приведены в руководствах по эксплуатации грузовых автомобилей. Кроме того гидросистема должна быть снабжена фильтром, обеспечивающим степень фильтрации рабочей жидкости не грубее 45 мкм.Температура рабочей жидкости в гидросистеме должна быть не более плюс 90°С

ВНИМАНИЕ! В итоге нормальное функционирование гидроусилителя руля ГУР Соболь обеспечивается при минимальной подаче насоса 5,0 л/мин

Гидроусилитель Соболь

На самом деле эксплуатация гидроусилителя руля ГАЗ-3302 и Соболь 2217 строго регламентирована. Прежде всего она должна производиться при строгом соблюдении требований технических условий ТУ РБ 00232153.041-98. Условия лучше всего описаны в настоящем паспорте и инструкции по эксплуатации грузового автомобиля. Заливка масла (гидравлической жидкости) в рабочую систему снабжения гидроусилителя руля. Затем прокачка должны осуществляться следующим образом.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ГИДРОУСИЛИТЕЛЯ

Прежде всего техническое обслуживание гидроусилителя руля Газель производится в соответствии с руководством по эксплуатации. Качество работ в итоге должно соответствовать качеству технического обслуживания грузового автомобиля на станции технического обслуживания ОАО ГАЗ. СТО в результате должны иметь специальное оборудование для ремонта ГУР на Газель. Однако следует иметь в виду, что разборка гидроусилителя руля ГУР Валдай — ГАЗ-3310 или ГУР на Газель не допускается. То же самое касается и ГУР на Газель. Прежде всего связанно это обстоятельство с тем. Что в кустарных условиях к примеру насосы высокого давления и гидроусилители отремонтировать просто невозможно. Дело в том, что на сборочном заводе на самом деле применяется дорогое сложное высокоточное оборудование с минимальными техническими допусками. Любое превышение допусков приведёт к снижению давления гидравлической жидкости в системе и, как следствие, отказу самого изделия. По этой причине в итоге производитель настоятельно рекомендует либо заменить ГУР Валдай на новый. Или отдать ГУР на Газель в ремонт к квалифицированным специалистам.

Во всяком случае при наличии специального оборудования и специально подогнанных запчастей ремонт возможен только в заводских условиях. По этому прежде всего избегайте сомнительных «мастеров на все руки». Всем добра и удачи на дорогах.

В низу страницы Вы можете оставить Ваш комментарий или написать в итоге, что Вы думаете.

Регулировка упорных подшипников винта рулевого механизма

1. Сняв рулевой механизм вместе с сошкой, снимаем вилку карданного шарнира с входного вала рулевого механизма.
2. Закрепляем рулевой механизм в тисках входным валом вверх, расположив ось винта вертикально.Поэтому эти шестерни также называют постоянной передач. Для прямой передачи крутящий момент передается от приводного вала непосредственно на вал главной шестерни. В точке 2 передача крутящего момента отображается в прямом виде. Когда двигатель работает и сцепление выключено, все шестерни коробки передач, за исключением убирающегося заднего колеса и неподвижного колеса, вращаются, даже когда коробка передач находится в режиме ожидания. Пятиступенчатая передача пятой передачи для скорости: прямой выстрел — четвертая передача.
Выходные скорости на пятой передаче выше, чем входные Редукторы на 1, 3 и 4 являются прямолинейными редукторами 4 Трехходовая пятиступенчатая коробка передач. В отличие от коробки передач до 3, прямая передача — четвертая передача. Пятая передача переносится на скорость. Крутящий момент передается от приводного вала через шестерни на передний вал, который вращается с более низкой скоростью, чем приводной вал, и от вала через его неподвижное колесо до свободного колеса; через сдвижную втулку, которая затем должна быть сдвинута вправо, и ее блок синхронизации на главной коробке передач.

3. В среднем положении вала-сектора одной рукой покачиваем его за сошку, а пальцами другой руки проверяем отсутствие осевого перемещения (люфта) входного вала рулевого механизма.
4. При его наличии необходимо отрегулировать подшипники винта. Для этого бородком раскерниваем (выправляем) буртик регулировочной гайки.Количество зубьев на колесах и определяется так, что главный вал вращается со скоростью выше ведущего вала. Передача крутящего момента для отдельных передач показана на диаграмме ниже и соответствует четырехступенчатой ​​коробке передач на задней передаче. Обратные колеса постоянно задействованы и постоянно вращаются. Для передачи заднего хода сдвижная втулка перемещается влево. Затем свободное колесо прочно соединяется с синхронизацией с основным валом трансмиссии. и редукторы синхронизированы. Синхронизация не для лучшей четкости 3 5-ступенчатая 5-ступенчатая коробка передач.

5. Специальным ключом поворачиваем по часовой стрелке регулировочную гайку
6

Поджимаем подшипники.
Заворачивать гайку нужно осторожно, каждый раз проверяя наличие осевого люфта входного вала. После того, как пальцы перестанут ощущать перемещение вала, затяжку прекращаем.Крутящий момент передается от приводного вала через синхронизаторную втулку непосредственно к валу главной шестерни

отображается. Для облегчения ряда 3, 4 зубчатого колеса для задней передачи, соответствующие колеса 5, 6 имеют зубчатую передачу для скользящих краев. Колесо шире, чем зубчатый венец 7, 8 зубчатого колеса для скорости. Затем скользящее промежуточное колесо запускает 9, 10 зубчатых колес для скорости подачи и передачи. Он в основном зацепляет колесо, и только после того, как следующая звездочка с 11 скоростями и катушка скорости задействованы, это относится ко всем редукторам, для которых используется сдвижная втулка и звездочка смены скорости.

7. Бородком законтриваем регулировочную гайку, загибая ее буртик в пазы картера.

Усилие, необходимое для поворота входного вала после регулировки, не должно заметно возрасти.

Доработка системы ГУР ГАЗ 3110

В стоке в авто был ГУР… ну лучше б его вообще не было. Редуктор ГУР стоял самого первого выпуска ШНКФ 453465.100.

Проблемы с системой ГУР были с первого дня обладания авто… насос менял 3 раза… ГУР перебирал 1 раз… забегая на перёд скажу, что этот редуктор не доработал до замены всего 2 недели и потёк

Была задумка купить вот этот комплектик ГУР от Автодетальсервис avtodetal.com/index.php?section=282 Вот отзыв человека который купил и установил его себе www.drive2.ru/cars/gaz/31…376151945221/#replieslist Но купить его мне так и не удалось… хотя бы из -за его стоимости в Украине. немного не мало 5000 гривен и это за российские детали…

Ну раз всё сразу не получилось купить… решил я пойти по более трудоёмкому и правильному пути.

Собрал по не многу вот такие детали:

1. Был куплен бу с волги 31105 редуктор ГУР ШНКФ 453461.103 ссылка на тех характеристики www.agu.by/index.php?module=view_ >

2. Кронштейн насоса ГУР из комплекта Автодетальсервис

3. Насос ГУР от авто Шевроле нива номер детали по каталогу 2123-3407012.

4. Купил медную трубку диаметром 13 мм, из которой мне выгнули масленый радиатор для системы ГУР

5. Выточил шкив нужного диаметра, так как найти готовый не удалось.

Также дополнительно покупал шланги, металлическую гофру, медные шайбы, переходник, хомуты…

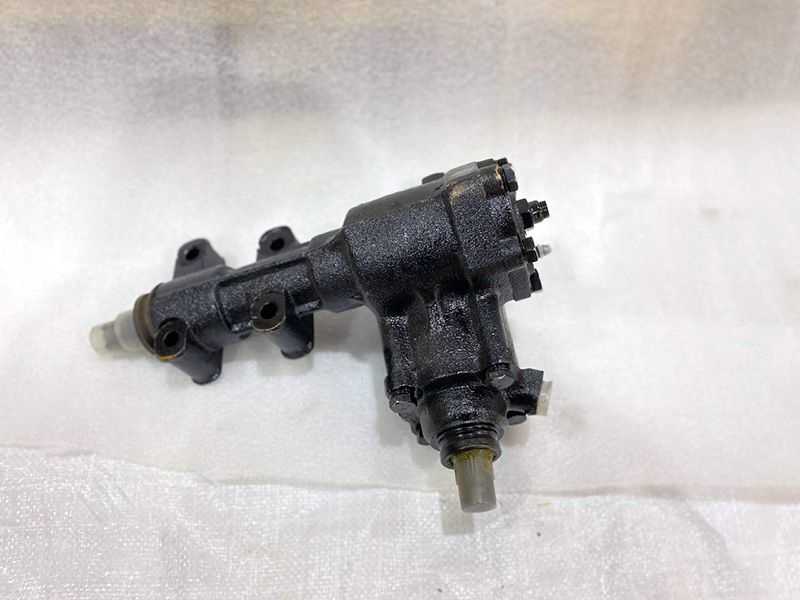

Купленный бу редуктор ГУР от 105й волги был отправлен на доработку мастерам в гидролаб г. Москва (www.gidrolab.ru/price1.shtml) Такая доработка обошлась 3500 рос. руб. в принципе к ним претензий у меня нет пока, но эти ребята сошку и карданчик, которые были на редукторе не вернули…

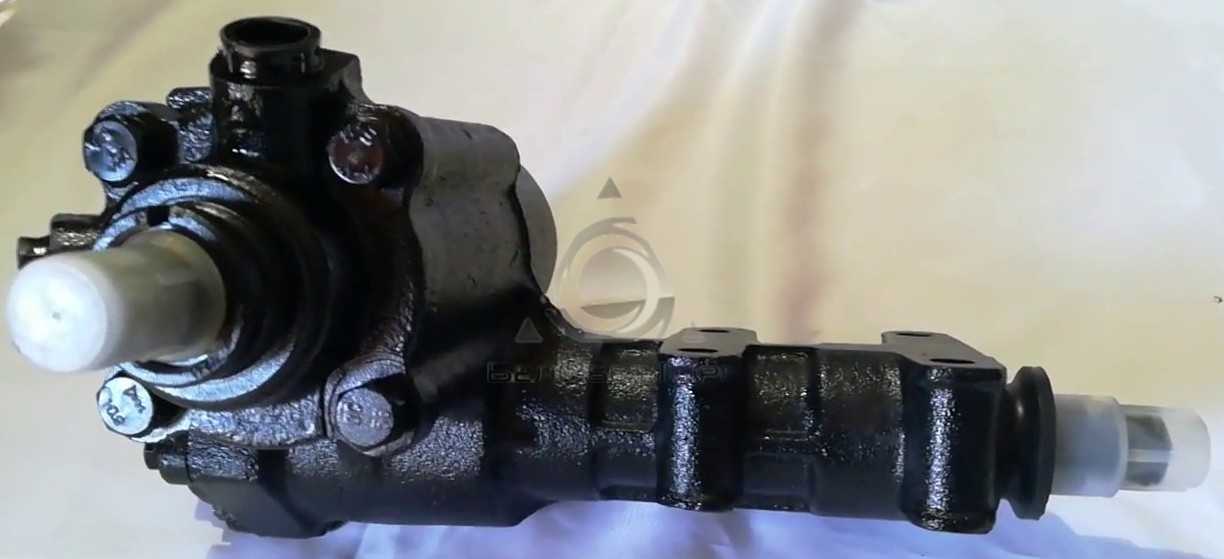

Приехал в таком виде из Москвы

Этап №1 Установка радиатора ГУР: Радиатор сделанный из медной трубки 13мм. ставится на место радиатора масла. Купил шланги хорошего качества и проложил их в железную гофру, чтобы шланги не перетирались и не перегибались. Радиатор ставится в сливную магистраль от редуктора до расширительного бачка.

Радиатор закреплён, трубки подведены.

Этап №2 Подготавливаем насос к установке: Вот тут я долго стоял перед выбором: то ли взять от фольцваген, БМВ, ауди или от шевроле нивы

Слева насос от ауди А6 справа от шевроле нивы… на этой фотке наглядно видно что они очень похожи. есть различия по углам подводки шлангов…

Но при выборе насоса столкнулся с рядом проблем. Во-первых, стоковое давление белорусского насоса 90 бар, на ауди и бмв 120 бар, у нивы 104 бара. Я не решился брать насос с таким высоким рабочим давлением… Во-вторых, стоимость хорошего насоса превышает 3000 грн., китайские аналоги и прочие подделки не лучше российского насоса, но дороже его… В итоге я остановился на насосе от Шевроле нивы номер детали по каталогу 2123-3407012

Чтобы установить этот насос на 406-й мотор нужен кронштейн такой как на второй фотке сверху.

Насос от Шевроле нивы продаётся без шкива. Да и стоковый шкив от этого авто нам не подойдёт, потому что он большего диаметра и под 5ти ручьевой ремень. Необходимо заказать у токаря выточить шкив. Готового найти не удалось. Думаю что отдельно его никто не продаст на разборе… у новых судя по Экзисту цены от 300 грн. Работа по изготовлению шкива + материалы обошлась 190 грн.

И ещё одна проблема… Болт, которым прикручивается трубка высокого давления к насосу в стоке 10 мм., а в насосе дырка под болт на 12 мм. Необходим переходник с одной резьбы на другую… мне удалось найти такой на рынке… но вещица весьма редкая…

Насос в сборе с кронштейном, шкивом и переходником…готовая конструкция для установки на ДВС

Этап №3 Снятие редуктора и сошки с редуктора, подробнее тут gazclub.ru/faq/?mess_ >

Когда старый редуктор я снял… с него нужно снять сошку, которую нужно установить на новый редуктор… те кто хоть раз это делал поймёт, что эта процедура сложнее, чем сам процесс снятие редуктора.

Для облегчение этого процесса одним знакомым волговодом в недрах СТО был изыскан мега съёмник.

Съёмник, который больше самого редуктора. И даже им снять сошку было не легко…

Этап №4 Установка системы ГУР обратно на авто: Ну тут ка как ничего сложного… как говорится в обратном порядке… Хотя и здесь есть бока… а именно с насосом ГУР.

При демонтаже кронштейна крепления насоса гур и монтаже нового необходимо открутить подушку двигателя и приподнять мотор, иначе не возможно открутить один болт крепления кронштейна. Ну и после установки насоса возращаем двигатель на место.

Дальше заливаем в систему качественное масло и прокачиваем… У меня в течении 10 минут работы двигателя в бачке была вот такая пенка.

Есть ли гидроусилитель на 2410? Оценка:

#1 Darth Vader

• cizinec

• Группа: Юзеры
• Сообщений: 692
• Регистрация: 17 Июнь 05
• Поблагодарили: 0
• Пол: Мужик
• Город: Прага
• Истинное имя: Юрий
• Кар: ГАЗ-21 УС 1970 г.в.
• Телефон: +420720637657
• Возраст: 27
• Отношение к аутентичности: Незначимые конфигурации

#2 Tixomir

• Авто-доктор

• Группа: Юзеры
• Сообщений: 6 544
• Регистрация: 23 Март 08
• Поблагодарили: 0
• Пол: Мужик
• Истинное имя: Владимир
• Возраст: 52
• Отношение к аутентичности: На себя взгляни!

#3 music-1

• Верховный шаман

• Группа: Юзеры
• Сообщений: 542
• Регистрация: 17 Январь 05
• Поблагодарили: 0
• Пол: Мужик
• Город: Москва
• Истинное имя: Александр
• Кар: ГАЗ-21Р 1968 г.в.
• Возраст: 26
• Отношение к аутентичности: Незначимые конфигурации

#4 Napalm

• Волгоманьяк

• Группа: Юзеры
• Сообщений: 4 509
• Регистрация: 26 Ноябрь 04
• Поблагодарили: 0
• Пол: Мужик
• Город: Минск
• Кар: ГАЗ-21М `1963 V8 & ГАЗ-24 `1981
• Возраст: 30
• Отношение к аутентичности: Незначимые конфигурации

#5 Tixomir

• Авто-доктор

• Группа: Юзеры
• Сообщений: 6 544
• Регистрация: 23 Март 08
• Поблагодарили: 0
• Пол: Мужик
• Истинное имя: Владимир
• Возраст: 52
• Отношение к аутентичности: На себя взгляни!

Сообщение отредактировал Tixomir: 04 Июль 2010 – 13:50

ГУР Валдай

Гур Валдай. Гидроусилитель руля Валдай.

Цена 35 000 руб.

Гидроусилитель руля Валдай (ГУР Валдай) — безусловно необходимый для этого грузовика механизм. Если эксплуатация Газели ещё допускается с механическим рулевым механизмом без гидроусилителя. То на Валдае провернуть рулевое колесо без гидроусилителя к сожалению просто невозможно. В итоге ГУР Валдай является очень важным и жизненно необходимым агрегатом. Который в свою очередь требует тщательного ухода и обслуживания. Ремонт гидроусилителя руля Валдай (ГУР Валдай) возможен исключительно только в заводских условиях. И только на специализированном оборудовании высокоточной настройки. Однако специалисты завода не советуют ремонтировать гидроусилитель Валдай в кустарных условиях. Тщательно подогнать друг к другу плунжерные детали возможно только в заводских условиях. Необходимо высокоточное современное импортное оборудование. Попытки отремонтировать гидроусилитель Валдай приводят к напрасной трате времени и разочарованию. Предоставьте ремонт гидроусилителя Валдай опытным специалистам. Вес ГУР Валдай 20 кг.
