Плохо греет печка ваз-2114 - причины и устранения проблем

Схема заслонок печки ваз 2114

Много видел, как регулируют краник печки. Вот и сам наконец-то сделал. Процедура очень простая, а эффект действительно поразительный. Вчера проехал около 120 км, несколько раз открывал окна. Единственный минус, что панель у меня очень нагревалась. Думаю, в мороз теперь окна быстрее оттаивать будут.

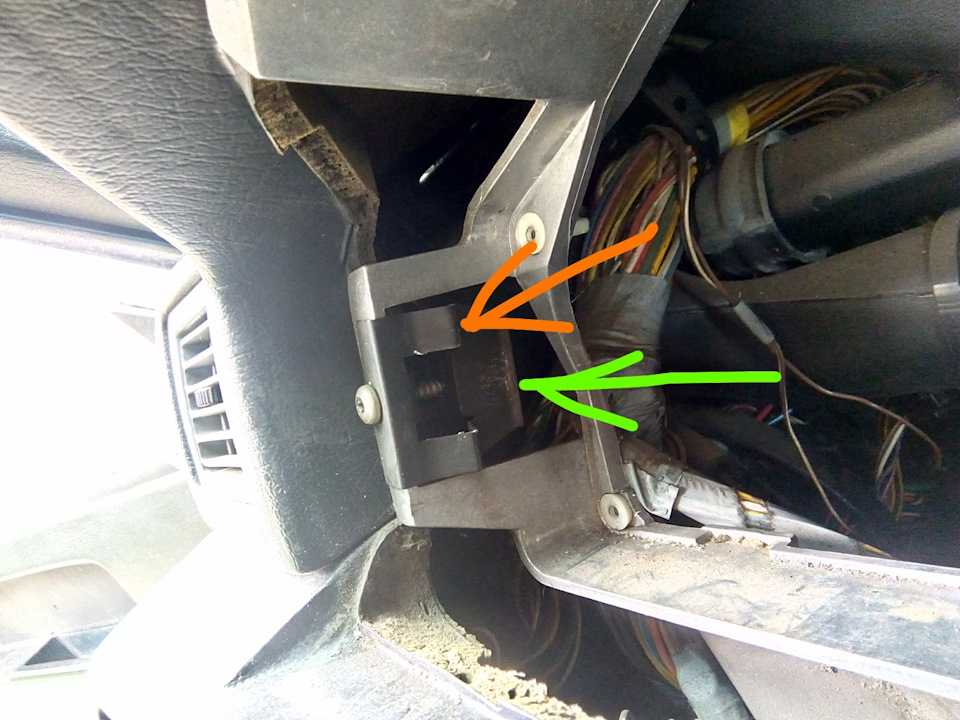

С водительской стороны снимаем кожух панели. Чуть выше под рулём, не сразу заметный, тросик одет на краник печки. Его и надо укоротить. Я укоротил буквально на 0,5 см, навернув ещё один оборот.

Натянув тросик №20 (регулировка заслонок), я добился поступления горячего воздуха во все боковые воздуховоды. Через некоторое время, отрегулировав и длину тросика №21 (регулировка краника печки), получил горячий воздух уже при температуре двигателя до 60 гр.

Всем привет, купив автомобиль заметил зимой то что из центральных воздуховодов идет горячий воздух, а из боковых и на лоб холодный. Решил это победить.

1. Самый простой способ: снимаем левую боковую крышку торпеды, в районе педали газа видим трос тяги заслонки и хомут крепления троса, раскрепляем хомут, натягиваем трос вниз, закрепляем хомут, ставим рычажки управления заслонками отопителя левую – до конца вправо, правую до конца влево, рычажок управления краном отопителя до конца вправо и ощущаем, что из боковых отверстий и на лобовое стекло пошел теплый воздух.

2. То, что мы проделали помогает, но не на 100%. Регулировать температуру теперь удается лучше, но в небольшом диапазоне. Все равно при передвижении движка влево с какого то момента начинает дуть холодный воздух с боковых отверстий. Происходит это от того, что этот движок управляет не только краном отопителя но одновременно и заслонкой, которая открывает доступ забортному холодному воздуху и он поступает в салон мимо отопителя. Чтобы избавиться от этого надо отключить трос управления заслонкой от движка. Для этого: снимаем правую боковую крышку торпеды в районе левой ноги пассажира, находим движок управления температурой и видим, что к нему подходят два троса. Отключаем от движка трос, который находится правее по ходу движения, натягиваем его, что бы заслонка находилась в положении наибольшего нагрева отопителя, загибаем в районе крепления троса, чтобы заслонка оставалась всегда в одном положении, откусываем, оставляя примерно 1,5 см, чтобы лишняя длина не мешала движению движка. И, ВСЕ ! Теперь во все отверстия дует теплый воздух, а температура плавно регулируется от максимальных до минимальных значений.

Так же прикладываю видео по альтернативному решению 1 способа!

Причины неисправности печки на ВАЗ 2114 могут быть самые разнообразные. Практически у каждого автолюбителя проблемы с печкой ВАЗ 2114, как ни странно, возникают именно с приближением холодов, температура воздуха все понижается, а время затраченное на прогрев машины все увеличивается. Многие владельцы автомобилей не дожидаются возникновения проблем, а заблаговременно готовят свой автомобиль к зимнему периоду, в частности это касается и проверки рабочего состояния печки.

Устройство системы отопления салона ВАЗ 2114

1 — отопитель в сборе;2 — кожух защитный;3 — уплотнитель;4 — воздухопровод передний;5 — воздухопровод задний;6 — воздухопровод задний;7 — сопло правое;8 — воздухопровод боковой правый;9 — сопло боковое правое;10 — корпус промежуточный;11 — сопло центральное;12 — тяга заслонки обогрева ветрового стекла;13 — рычаги управления отопителем;14 — рукоятка управления заслонкой обогрева ветрового стекла;15 — рукоятка управления отопителем;16 — пластина символов;17 — рукоятка управления заслонкой обогрева ног;18 — воздухопровод правый;19 — воздухопровод обогрева салона;20 — тяга заслонки управления отопителем;21 — тяга управления краном отопителя;22 — кран отопителя;23 — тяга заслонки обогрева ног.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха1 . Вентилятор.2 . Заслонка обдува лобового стекла.3 . Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.4 . Управляющая заслонка.5 . Радиатор печки.6 . Воздуховод, направляющий поток воздуха в ноги.7 . Внутренний воздуховод. Печка ВАЗ-2114 – интегрированная, с забором тепла от системы охлаждения двигателя и принудительной циркуляцией воздуха. Конструктивно отопитель салона у этой машины прост, что положительно сказывается на надежности системы. Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение. Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

Виды радиаторов печки, устанавливаемых на ВАЗ 2114/15

Производитель устанавливает на ВАЗ 2114/15 собственные алюминиевые радиаторы сроком службы 3–5 лет, по окончании которого радиатор меняют. Выбрать новый теплообменник довольно сложно. На рынке представлен широкий ассортимент радиаторов различных производителей. Безусловно, встречаются подделки.

Радиаторы системы отопления для всего семейства «Самар» имеют каталожные номера 2108–8101060 и 2108–08101060–00 и одинаковые габариты:

длина — 250 мм;
ширина — 158 мм;
высота — 42 мм.

Схема их крепления к кузову также идентична.

Радиаторы печки ВАЗ 2114/15 выпускаются под каталожными номерами 2108–8101060 и 2108–08101060–00

На ВАЗ 2114/15 могут быть установлены алюминиевые и медные радиаторы, имеющие свои достоинства и недостатки.

Алюминий	Медь
Срок службы, лет	3–4	5–7
Теплоотдача, Вт/мгрд	209,3	389,6
Ремонтопригодность при возникновении течи	Условно ремонтопригоден	Ремонтопригоден
Стоимость, руб.	800–1000	1600–1800

Главными преимуществами медных изделий является больший срок службы, повышенная теплоотдача и ремонтопригодность. Однако стоят они обычно почти вдвое дороже алюминиевых. Технические характеристики радиаторов во многом определяются их производителем.

Радиаторы ДААЗ

Наибольшей популярностью у владельцев ВАЗ 2114/15 пользуются радиаторы производства Luzar, Hola, Craft, «Пекар» и др. Все они находятся в одной ценовой категории и имеют близкие рабочие характеристики.

Радиаторы ДААЗ отличаются высокой эффективностью и длительным сроком службы

Улучшенными параметрами обладают алюминиевые радиаторы ДААЗ. Они имеют срок службы 4–7 лет и цену около 1000 руб. Особенности конструкции таких радиаторов заключаются в большем количестве ламелей (тонких пластин), а это существенно увеличивает площадь теплообмена. Радиаторы ДААЗ — оптимальный вариант для владельцев ВАЗ 2114/15.

Радиаторы ДААЗ за счёт большего количества ламелей обладают повышенной теплоотдачей

Устройство печки на автомобиле ВАЗ-2114

Схема подключения печки ВАЗ-2114 должна быть известна абсолютно всем, кто пришёл к выводу, что необходима замена отопителя. Для того чтобы всё сделать максимально правильно, не следует забывать о необходимости отсоединить провод «массы», в противном случае аккумулятор не потерпит подобного обращения. Вместе с тем необходимо в обязательном порядке слить тосол с системы охлаждения силового агрегата.

Схема отопителя ВАЗ-2114 такова, что для замены конструкции придётся демонтировать приборную панель вместе с облицовкой туннеля напольного покрытия

После этого необходимо будет с предельной осторожностью отсоединить воздуховод, посредством которого подаётся в салон тёплый поток воздуха

Чтобы отопление начало функционировать должным образом, автомобилист должен совершить подобные манипуляции с электрическими проводами, которые соединены с резистором, электрическим силовым агрегатом вентилятора, а также с двумя шлангами краника (с подводящим и отводящим).

После этого необходимо снять обе гайки, посредством которых крепится краник к щитку передка. Демонтаж уплотнителя, который находится на трубках краника, позволит аккуратно убрать четыре гайки, крепящие отопительный агрегат к кузову автомобиля.

Если автомобилист понимает устройство печки в автомобиле ВАЗ-2114, он сможет аккуратно убрать прежнее нагревательное приспособление и на освободившееся место установить новый агрегат в том порядке, который противоположен его демонтажу

Важно помнить о том, что в конце процедуры необходимо всё проверить и отрегулировать

Замена крана печки

Часто бывает, что ломается и такая деталь, как кран (стоит отметить, что на 2114 он не отличается слишком высокой надежностью). Выполняя его замену, следует одновременно выполнить и замену патрубков, даже если они исправны (про расположение патрубков печки ваз 2114 было рассказано выше).

Вся замена крана выполняется в следующем порядке:

установить авто на яму и зафиксировать;
открутить пробку-болт, слить ОЖ;
при помощи отвертки ослабить хомуты на патрубках, расположенных в моторном отсеке, после чего снять их;
найти в салоне со стороны пассажира кран (расположен под панелью), ослабить хомуты подходящих к нему патрубков, после чего снять их;
при помощи ключа на 10 открутить пару гаек, навинченных на шпильки и фиксирующих корпус крана;
со стороны салона вытащить кран и отсоединить от него регулирующий тросик;
установить на прежнее место новый (аналогичный) кран;
выполнить сборку в такой же последовательности, но в обратном порядке.

Многие автолюбители, выполняющие подобную замену, порой интересуются — как правильно подсоединить патрубки на печку ваз 2114? Ведь по ошибке или забывчивости можно соединить их неправильно, что приведет к нарушению нормальной циркуляции охлаждающей жидкости.

Для того, чтобы не ошибиться, стоит запомнить, что схема подключения патрубков печки ваз 2114 — следующая: патрубки, находящиеся в моторном отсеке, подключаются: первый — от крана (подводящий) до отверстия в головке блока цилиндров, второй — от крана (отводящий) — до «саксофона». Патрубки в салоне подключаются: первый — от крана к термостату, второй — от крана к подводу насоса.

Для еще большего удобства можно воспользоваться следующей общей схемой системы отопления:

Модернизация системы отопления (печки)

В общем доставал меня один момент в работе печки: даже когда рычажок регулировки подачи горячего-холодного воздуха (далее просто рычажок ГХ) находится в крайнем правом положении, на лобовое стекло и особенно на боковые стекла дул всегда ХОЛОДНЫЙ воздух, при том, что в ноги дул уже горячий.

Определимся, из-за чего такое происходит:

Устройство печки нового образца ВАЗ 2113-15

Если в месте, указанным стрелкой, есть хотя бы маленькая щель, то на лобовуху по любому будет дуть холодный воздух.

Можно назвать это неким просчетом инженеров.

Также из-за этой конструкции плохо осуществляется регулировка температуры потока. Как вы уже поняли по картинке, если чуть-чуть двинуть рычажок ГХ, то в лицо сразу пойдет холодный воздух, а не разбавленный с горячим.

С этим, думаю, сталкивались практически все.

А решение-то оказывается простое как 3 рубля.

Я сделал немного иначе, но смысл остался тот же: максимально прижать заслонку ГХ к верхней стенке, тем самым, убрав там щель.

Я просто скинул тросик с поводка заслонки ГХ. Теперь рычажок ГХ отвечает только за открытие/закрытие крана отопителя.

Затем куском проволоки зафиксировал заслонку ГХ в крайнем верхнем положении

Был поражен от полученного результата: даже на 40С двигателя, на лобовое и самое главное на боковые стекла уже дул ТЕПЛЫЙ воздух, даже на третьей скорости вентилятора.

Вот так вот, делов на 10 минут, а каков результат

Кстати, за счет регулировки температуры только краном печки, теперь можно будет ее регулировать плавно

П.С. если захотим холодный воздух, то просто переводим рычажок ГХ влево (перекрывается подача горячего тосола на радиатор печки), воздух также будет идти через радиатор, но только уже через остывший.

Глоссарий:рычажок ГХ — рычажок регулировки подачи горячего-холодного воздуха (самый нижний на блоке управления печкой);заслонка ГХ — заслонка внутри печки, управляемая рычажком ГХ (рис. 1, под цифрой

Всем спасибо за внимание

Схема управления отопителем (печкой) на ВАЗ-2113, 2114 и 2115

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла:

1 – монтажный блок; 2 – выключатель зажигания; 3 – реле разгрузки выключателя зажигания; 4 – переключатель электродвигателя отопителя; 5 – дополнительный резистор; 6 – электродвигатель отопителя; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; 8 – элемент обогрева заднего стекла; К7 – реле включения обогрева заднего стекла

Электродвигатель типа 45.3730, с возбуждением от постоянных магнитов. Схема включения электродвигателя лада самара 2.

Для получения малой частоты вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет две спирали — одну сопротивлением 0,23 Ом и вторую – 0,82 Ом. При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт — зачистка коллектора. Для этого нет необходимости снимать электродвигатель ваз 2114 ваз 2115 с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.

Данные для проверки электродвигателя

Частота вращения вала при нагрузке электродвигателя ваз 2113 крыльчаткой при напряжении 12 В и температуре 25±10 °С, мин-1 4100±200

Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более 14

Модификация отопительной системы

Одно из спорных решений — перенос крана отопления под капот и замена на обычный хозяйственный. Прежде, чем вы осмелитесь воспользоваться этим ноу-хау, следует взвесить все «за» и «против». Из преимуществ такого действия — вам не надо беспокоиться о течи в салон. В целом эксплуатационный срок деталей увеличивается, но чтобы открывать-закрывать кран, нужно бегать к капоту или лезть в ноги и крутить вентиль. Либо же в летнее время ездить с закрытой заслонкой потока воздуха в слон.

И все же, возможно, вы из тех, для кого это будет оптимальное решение, которое поможет вам не заморачиваться с ремонтом крана печки. Для наглядности снятия и модернизации смотрите видеоинструкции:

Как снять кран отопителя ВАЗ

Замена крана на водопроводный и перенос его под капот

Как видите несмотря на определенные усилия, необходимые для ремонта или замены крана печки ВАЗ 2114, все-таки лучше сделать это прежде чем салон зальет антифризом. На данный момент отопительные краны представлены на рынках в трех основных типах: стандартный, шаровый и керамический. Но по сути, из всех имеющихся, нет нормальных, таких чтобы поставил раз и забыл о проблеме. Пластиковые травят, керамика плавится и бежит, шаровый тоже не лишен недостатков, но все же более надежен, по сравнению с другими. Помните, что профилактический ремонт деталей вашего автомобиля, в частности, краника печки, сможет предупредить другие, существенные проблемы.

Пришла зима и вы, предвкушая комфортную и теплую поездку на своем автомобиле, заводите его двигатель, дожидаетесь его прогрева. И вот, момент включения печки настал! Вы перенаправляете обдув воздуха в направлении себя, и что же происходит? Ровным счетом ничего! Всему виной тросики печки Ваз 2114.

Боковые и центральные дефлекторы выдают порцию едва теплого воздуха, да и обдув стекла не растапливает наледь так быстро, как бы хотелось.Многие автовладельцы мирятся с такой несправедливостью, причудами отечественного автопрома. Но мы с вами, не относимся к их числу и собираемся в корне сдвинуть ситуацию с мертвой точки!

Как отрегулировать заслонки печки на ВАЗ-2115

У многих владельцев ВАЗ-2115 возникают проблемы с неравномерным обогревом салона. А именно когда на лобовое стекло из боковых воздуховодов дуют холодные потоки, а из воздуховодов, находящихся по центру торпеды — горячие. В особенности это становится заметным при убавлении температуры отопительной системы. Решить эту задачу самостоятельно можно достаточно просто. Как отрегулировать заслонки печки на ВАЗ-2115 — мы вам расскажем в этой статье.

Процесс регулировки (1 метод)

Снимите боковую крышку торпеды с левой стороны. Около педали газа вы увидите трос тяги заслонки и хомут крепления троса, который нужно раскрепить и затем натянуть тросик вниз. Закрепите хомут и поставьте рычажки управления заслонками: левую вправо до конца, а правую влево до конца. При этом рычаг, управляющий краном отопителя, нужно повернуть до упора вправо. После чего из боковых отверстий на лобовое стекло будет дуть тёплым потоком, а не холодным как раньше.Такой способ настройки, к сожалению, не даёт 100% результата, отрегулировать отопление салона можно ещё лучше при помощи второго метода.

Регулировка заслонки (2 метод)

После передвижения заслонок печки влево через некоторое время вместо тёплого потока из боковых отверстий начинает дуть холодом. Это связано с тем, что рычаг управляет не только краном печки, но и заслонкой, которая открывает доступ к уличному холоду и он, минуя печку, проникает в салон автомобиля. Чтобы это исправить, отключите трос, который влияет на рычаг заслонки управления отопителем на ВАЗ-2115:

После этой процедуры из всех отверстий будет идти тёплый воздух, а его температура будет меняться при настройке от горячего до холодного состояния.

Другие причины неправильной работы отопительной системы

Бывает так, что регулировка печки ВАЗ-2115 произведена, но она всё равно плохо греет, воздушный поток из него идёт чуть тёпленький. В таком случае нужно выполнить ещё одну нехитрую процедуру по прочистке шлагов. Для этого:

Представленные в статье решения очень простые, но зато эффективные. В вашем автомобиле после произведённых процедур больше не будет холодно зимой, всё будет работать как надо. Причём никаких денежных затрат и специальных инструментов вам не потребуется, а также всё действия по регулировке не займут много времени.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне Мас Моторс

Не работают заслонки печки

Распределение потоков воздуха по салону осуществляется заслонками, которые, в свою очередь, управляются с помощью тросиков. При выходе этих тросиков из строя возникают проблемы с направлением воздушного потока на лобовое стекло или в область ног. Кроме этого, начинает некорректно работать заслонка, перекрывающая поток воздуха с улицы. В этом случае требуется регулировка приводов заслонок.

Такие ситуации могут возникнуть даже на новой машине. Из нижних, верхних и боковых дефлекторов начинает поступать чуть тёплый воздух, а из центральной консоли — горячий. Это связано с низким качеством сборки. Между стыками воздуховодов и заслонок остаются щели, что приводит к поступлению тёплого воздуха только из центральной консоли и обогреву панели изнутри.

Тросик привода всегда натянут. Поэтому со временем он перегибается, обламывается или растягивается. В этом случае необходима регулировка привода заслонок, которую выполняют в следующем порядке:

В печке ищется скоба, с помощью которой оболочка тросика удерживается на корпусе отопителя.
Отводится на себя рычажок из оцинкованного металла, расположенный с левой стороны. Это положение соответствует максимальному открытию заслонки.
Подтягивается и регулируется длина троса. Длинный рычажок на блоке рычагов в крайнем правом положении должен полностью открывать заслонку.
После регулировки тросик надёжно фиксируется.

Инструкция по замене радиатора печки

Если не работает вентилятор печки, при этом причина кроется в радиаторе, то его нужно просто поменять.

Замена печки или замена радиатора отопителя ВАЗ 2115 может быть произведена своими руками, для этого выполните следующие действия:

Для начала нужно отключить аккумулятор и выкрутить крышку расширительного бачка в моторном отсеке. Подставьте под сливное отверстие емкость, в которую потом слейте всю охлаждающую жидкость из системы. Если при сливе вы увидели, что качество расходного материала низкое — он слишком грязный, в нем имеются продукты износа и отложения, то этот хладагент лучше утилизировать. А после замены радиатора залить новый.
Далее, демонтируйте кожух рулевой колонки, отключите аварийную сигнализацию. Также вам нужно снять боковые накладки на центральной консоли — для этого открутите болты, фиксирующие их. Сделав это, можно демонтировать вещевой ящик с внутренними компонентами.
Далее, снимите накладку, закрывающую разъем для диагностики, открутите еще два болта и полностью демонтируйте данный разъем с центральной консоли. После этого можно произвести демонтаж штекеров с прикуривателя, а также его подсветки. Открутите винты, которые фиксируют блок управления отопительным узлом — демонтируйте его, после чего можно будет снять автомагнитолу.
Выполнив эти действия, открутите еще семь винтов, которые фиксируют щиток приборки, один из них расположен с правой стороны, под декоративной накладкой.
Используя гаечный ключ на 8 или плоскогубцы, вам нужно будет открутить винты, фиксирующие центральное крепление. Когда этот кронштейн будет отведен в сторону, от блока управления силовым агрегатом можно отключить разъем. Затем уберите кронштейн, а саму центральную консоль по возможности отведите немного в сторону. Если вы снимите торпеду, то последующая ее установка может вызвать сложности, поэтому данную часть лучше не трогать. Оптимальней всего будет зафиксировать консоль, используя для этого ромбовидный домкрат или простой деревянный брусок.
После того, как вы получите доступ к радиаторному устройству, необходимо будет ослабить хомуты, фиксирующие магистрали, идущие к этому устройству. При этом сами патрубки отсоединять нужно только после того, как вы подставите под низ емкость или положите ветошь, поскольку из них может выйти часть расходного материала.
Когда вы демонтируете все шланги, а антифриз будет слит из системы, вам нужно будет только произвести демонтаж радиатора и установить вместо него работоспособное устройство. Для снятия отопителя открутите три самореза и просто демонтируйте его из корпуса печки. Если у вас не работает вентилятор печки, то после этих действий его функциональность должна быть восстановлена.

Что такое вентилятор печки

Вентилятор — функциональный элемент, который прогоняет сквозь радиатор печки воздух, проникающий в салон. Вентилятор наряду с радиатором, трубками для циркуляции хладагента, жидкостным регулятором и воздуховодом входит в состав отопительного узла. Его назначение — прогонять сквозь нагретый радиатор холодный воздух, создавая теплообмен.

Функции узла

Вентилятор отопителя — это моторчик, обеспечивающий подачу воздуха. Подробнее представить себе его работу можно только в процессе работы всей системы отопления:

В ходе нагревания мотора автомобиля, в него поступает жидкость, охлаждая стенки блока цилиндров и забирая тепло.
Горячий тосол попадает в радиатор отопителя, и последний быстро нагревается.
В работу включается моторчик (вентилятор), подающий потоки холодного воздуха, тем самым охлаждая элемент.
Салон машины начинает теплеть.

Схема отопления ВАЗ 2113–2115 наглядно показывает назначение моторчика

Где находится моторчик печки ВАЗ 2113—2115

На автомобилях ВАЗ 2113—2115 моторчик отопителя расположен в подкапотном пространстве. Прикрыт он защитным кожухом, зафиксированным четырьмя винтами. Сам вентилятор тоже держится на болтах с гайками, соединяется на кузовной части автомобиля.

Для получения доступа к вентилятору с целью его демонтажа придётся предварительно поработать в салоне. В частности, скинуть проводку, которая соединяет вентилятор с электрической системой автомобиля.

ФИЛЬТР САЛОНА

Одна из причин, почему отопитель в салоне ВАЗ 2114 перестает нормально нагревать воздух, является засорение системы отопления различным мусором и грязью. Для предотвращения попадания грязи и пыли служит фильтр салона, он находится между моторным отсеком и верхней частью корпуса печки. Чтобы его заменить, необходимо открыть капот и найти защитный кожух фильтра, он находится чуть ниже лобового стекла приблизительно по центру панели стеклоочистителей. Меняется элемент легко – просто своими руками вынимается старый и устанавливается новый. Специально для моделей ВАЗ (2108-2115) разработан адаптер салонного фильтра, такая конструкция позволяет установить фильтрующий элемент современного типа. Замена элемента через каждые 10 тыс. км пробега позволит содержать детали отопительной системы в чистоте.

Любое дополнительное приспособление, которое устанавливается в автомобиль, призвано усилить мощность стационарного агрегата, неспособного в одиночку функционировать так, как этого желает автомобилист. Это же правило действует и для второго отопителя, который зачастую устанавливают в салон отечественных транспортных средств. Вторая печка, которая будет располагаться внутри салона ВАЗ-2114, сможет оптимизировать процесс прогревания автомобиля, особенно в тех случаях, когда на улице невероятный мороз. В нижеприведённом материале рассмотрим виды всевозможных дополнительных отопителей, которые могут быть установлены в ВАЗ-2114. Узнаем о достоинствах и недостатках подобного типа утепления, которое вполне реально осуществить своими руками.

“Косяк” первый: кран печки

Первым проблемным местом ВАЗ 2114 является кран на вводе антифриза в печку. С одной стороны, его несомненный плюс в том, что, если случайно обломить штуцер, на который одевается патрубок, достаточно обойтись заменой крана. Скажем, на большинстве иномарок 90-х годов выпуска эти штуцеры являются составной частью радиатора печки. Если при ремонте сломать их, придется менять радиатор целиком. Но с другой стороны, из-за такой конструкции качество циркуляции охлаждающей жидкости значительно хуже. А значит, и комфорт от нахождения в салоне.

Кроме того, подача горячего антифриза для печки регулируется на ВАЗ 2114 механически, при помощи тросика. А этот тросик загрязняется и “вытягивается”. Само крепление этого тросика может со временем ослабнуть. Как результат, работать печка будет неправильно.

Обычно при появлении проблем с холодным воздухом из печки, рекомендуют подтянуть тросик.

Регулировка тросика крана печки

Проблема возникает из-за общей ненадежности механической тросовой системы управления органами отопления салона на ВАЗ 2114. Об этом мы уже говорили. Ослабление или вытягивание троса от времени приводит к тому, что кран печки при перемещении бегунка на панели управления уже не закрывается (открывается) полностью. Чтобы решить эту проблему, нужно:

Найти трос управления краном печки. Он проходит под панелью в районе педали газа.
Натянуть тросик так, чтобы при открытой полностью заслонке он также открывался полностью. Иногда, при сильной растяжке, для этого тросик немного укорачивают. Не переусердствуйте, иначе кран не будет закрываться. Теплый воздух будет дуть и летом.

Это, в принципе, работает. Но, может случиться, что подтягивать приходится регулярно. Часто проблема периодически возвращается. Фундаментальной мерой ее решения является следующий способ: удаление крана из системы.

Удаление крана печки

Эта модернизация позволяет исключить из системы “лишний” элемент, улучшив общую эффективность работы системы (за счет улучшения циркуляции) ВАЗ 2114.

Порядок работы таков:

Удалить кран.
Изготовить (не обойтись без токаря) трубку необходимой формы, подключить к ней патрубки.
Чтобы улучшить циркуляцию в систему дополнительно устанавливается нагнетательная помпа (такая штатно устанавливается на “ГАЗель”, можно найти ее в магазинах запчастей для ГАЗ). Помпа работает от электричества. Рекомендуем пустить на нее питание через выключатель, установленный в салоне, чтобы иметь возможность принудительно включать помпу по необходимости.

Почему печка не работает или не нагревает воздух

Если печка вышла из строя, она или совсем не работает, или работает, но не нагревает воздух. В первом случае сначала проверяют электропроводку вентилятора, начиная с предохранителя F7. Если предохранитель перегорел, его меняют. Затем проверяют реле, которое может включаться не с первого раза или только на прогретом моторе. В этом случае реле меняют на новое.

Затем оценивается исправность электродвигателя. Для этого к его контактам напрямую подают питание с аккумулятора. Если электродвигатель начнёт работать на максимальных оборотах, то он исправен. В противном случае потребуется его ремонт или замена.

Регулировка интенсивности воздушного потока осуществляется с помощью резистора, имеющего две спирали с сопротивлениями 0,82 Ом и 0,23 Ом. В первом режиме ток поступает через обе спирали, во втором — только через спираль сопротивлением 0,23 Ом, в третьем — минуя спирали, то есть совсем без сопротивления. Если резистор неисправен, вентилятор будет работать только в третьем режиме на максимальной скорости (рукоятка в крайнем правом положении). Проблема решается заменой резистора, который расположен с водительской стороны над педалью акселератора.

При неисправном резисторе вентилятор печки сможет работать только на максимальной скорости

Если в салон поступает холодный воздух, причиной этого может быть:

Воздушная пробка. Она могла образоваться при замене ОЖ, при разгерметизации системы или недостаточном количестве ОЖ в системе. Для удаления пробки снимают патрубок радиатора печки, с помощью лейки доливают тосол до максимума и надевают шланг на место. После запуска двигателя ОЖ под давлением вытеснит остатки воздуха из системы.
Заклинивание крана печки. Это происходит в случае, если кран изначально открывался не до конца, и в процессе эксплуатации на внутренней поверхности образовалась окись, накипь, препятствующие нормальной циркуляции жидкости. Кран можно попытаться открыть с помощью плоскогубцев или сразу заменить на новый.
Засорение радиатора печки. При использовании низкокачественной ОЖ соты радиатора могут забиться. Проблема решается промывкой или заменой теплообменника. Целесообразность промывки определяется масштабом загрязнений.
Установка некачественного радиатора. В бракованном изделии соты могут быть неправильно спаяны. Радиатор следует заменить.
Низкое давление в системе охлаждения. Если на повышенных оборотах теплоотдача увеличивается, необходима замена помпы.
Низкий уровень ОЖ. Необходимо проверить уровень и при необходимости долить антифриз.
Повреждение крыльчатки вентилятора печки. Крыльчатка тщательно осматривается и при обнаружении механических повреждений меняется.
Загрязнение фильтра салона. При его сильном загрязнении мощности электродвигателя не хватит для нагнетания тёплого воздуха в салон. Фильтр меняется на новый.
Повреждения прокладки ГБЦ. Если пробита прокладка ГБЦ, из выхлопной трубы пойдёт белый дым. Проблема решается заменой прокладки с демонтажем головки блока цилиндров.

При засорении печки тёплый воздух перестанет поступать в салон

Ремонт радиатора печки

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.

Основные аспекты тюнинга

Тюнинг автомобиля заключается не только в подсветке светодиодами приборной доски. Тюнинг печки ВАЗ 2114 требуется в ситуациях, когда с боков печка дует холодным воздухом, либо неравномерно обогревается салон.

Для этого нужно демонтировать боковую крышку со стороны педали газа. Следует ослабить хомуты, удерживающие тросик тяги заслонки. Затем его нужно оттянуть и затянуть хомут. Далее следует установить рычаги управления заслонками. С этого момента должен дуть теплый боковой воздух, греющий водителя и пассажиров в салоне.

Ремонт отопительной системы

На втором этапе тюнинга следует добиться прохождения, поступающего извне воздуха, через отопитель. Работа заслонки и крана осуществляется за счет работы одного движка. Следует сделать так, чтобы он не управлял заслонкой. Для этого снимается правая крышка торпеды, а затем отсоединяется и натягивается из двух тросиков управления температурой от движка тот, который расположен справа. Заслонка должна занимать максимальное положение. Тросик следует натянуть и обрезать лишнее.

Доработка патрубка требуется, если из левого дефлектора воздушный поток дует слишком слабый. Необходимо его усилить принудительно. Для этого в патрубок нужно установить вентилятор диаметром около 50 мм. Можно использовать компьютерный вентилятор. Сначала нужно вынуть дефлектор. Затем, сделав отверстие соответствующего размера, вставить кулер и загерметизировать. Далее патрубок с кулером нужно вернуть на место и восстановить работу электросети.

Можно подключить вентилятор прямо к контактам отопителя. Правда, в этом случае для того, чтобы он стал работать, нужно включать зажигание.

Если провести правильно доработку печки, она будет эффективнее работать. Это улучшит комфортные условия в салоне любого автомобиля, как ВАЗа 2114, так и УАЗа. Светодиодная подсветка придаст красивый внешний вид панели, особенно ночью.
