Схема подключения генератора ваз 2109 инжектор

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

Отсоединить аккумуляторную батарею.
Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
Отсоединяем колодку с проводами с разъема генератора.
Ослабляем затяжку крепления генератора к регулировочной планке, после чего подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Проверка генератора

Убедившись, что напряжение в сети при запущенном моторе составляет от 13,5 до 14 вольт, выжимают газ. При этом рост показателя не может быть выше 0,5 вольт. Преодоление этого порога свидетельствует о наличии неисправности. Вероятнее всего виной тому реле напряжения.

Чтобы протестировать обмотки поступают так:

заводят мотор и оставляют работать его на холостом ходу;
нажимая педаль газа увеличивают обороты до 3000;
включают дальний свет, вентилятор отопителя и обогрев стекла в багажной двери.

В норме напряжение незначительно падает – до 13,2 вольт.

Схема предохранителей ваз 2109

Опять перегорел предохранитель? Потому, что зарядил в свой ваз 2109 мощный свет или поставил саб на который не рассчитана и проводка и блок предохранителей? Тогда эта схема предохранителей будет как раз кстати!

№	Ампер	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омывателя фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Причины выхода из строя ГУ на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Ослабленная фиксация ремня привода;
загрязнение контактов;
повреждение выпрямителей;
износ щеток;
зависание щеток;
короткое замыкание;
обрыв цепи питания;
не работает регулятор;
износ подшипника;
клин шкива;
поврежден вентилятор.

Техническая характеристика 37,3701

Максимальная сила тока отдачи при 13 В и 5000 мин-1, А	55
Пределы регулируемого напряжения, В	14,1+0,5
Максимальная частота вращения ротора, мин-1	13000
Передаточное отношение двигатель/генератор	1:2,04

Из чего состоит генератор 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Но здесь также существуют и некоторые отличия. Так в первой серии устройство генератора ваз 2109 состоит из большого количества разнообразных компонентов:

втулки,
конденсаторных компонентов,
статорных механизмов,
обмотки ротора,
шкива,
заднего подшипника вала роторного устройства,
задней крышки узла,
фиксирующего болта,

Более трудная конструкция – это вторая серия, имеющая намного больше вышеуказанных частей:

втулку,
держатель щеточного узла,
конденсаторное устройство,
вал,
стяжной болт,
конусную шайбу,
фиксирующее устройство положительных диодных элементов выпрямительного механизма,
фиксацию отрицательных диодов и тому подобное.

Возможность пробега первой модели часто составляет примерно 120 тыс. км, а вот второй чуть-чуть больше, и все благодаря контактным кольцам, которые имеют меньший диаметр. Все зависит от технических характеристик. А также грамотного включения электрогенератора.

Поскольку у каждой марки данного устройства оно разное:

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод “30” генератора; 10 – вывод “61” генератора; 11 – регулятор напряжения; 12 – вывод “В” регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка.

При использовании 37.3701 – во время поворота ключа зажигания подключается напряжение через специальную лампочку на панели прибора, а также резисторы. Когда же запущен двигатель внутреннего сгорания, то напряжение идет на обмотку возбуждения двигателей, находящихся на выпрямительном блоке (основное напряжение идет на вывод регулятора, ток не проходит через специальную лампочку, в результате она не светится).

Генератор 94,3701: 1 – кожух; 2 – вывод «В+» для подключения потребителей; 3 – помехоподавляющий конденсатор 2,2 мкФ; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – выводы обмотки статора; 8 – регулятор напряжения; 9 – щеткодержатель; 10 – задняя крышка; 11 – передняя крышка; 12 – сердечник статора; 13 – обмотка статора; 14 – дистанционное кольцо; 15 – шайба; 16 – конусная шайба; 17 – шкив; 18 – гайка; 19 – вал ротора; 20 – передний подшипник вала ротора; 21 – клювообразные полюсные наконечники ротора; 22 – обмотка ротора; 23 – втулка; 24 – стяжной винт; 25 – задний подшипник ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – отрицательный диод; 29 – положительный диод; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов)

При использовании 94,3701 – происходит примерно то же самое (как только включится зажигание, напряжение через специальную лампочку идет к выводу регулятора).

Где находится генератор на ваз 2109

Многие автолюбители не знают где находится генератор на ваз 2109, поэтому в этом разделе вы найдете информацию где находится генератор смотрите на фото

Где находится генератор на ваз 2109

Первая помощь автомобилю

Первым делом в таких случаях следует проверить клеммы аккумулятора, возможно, они плохо контактируют. Если во время движения идет слабый контакт на клеммах аккумулятора, то он не будет достаточно заряжаться, из-за этого могут возникнуть проблемы при дальнейшей эксплуатации автомобиля. Для устранения этой проблемы нужно смазать клеммы и перетянуть их.

Если в вашем автомобиле вышел из строя генератор, то нужно немедленно его отремонтировать. Чаще всего, выходит из строя регулятор напряжения. Выход из строя этого элемента генератора имеет довольно непредсказуемые последствия. Во время движения регулятор контролирует необходимое количество тока для автомобиля, при выходе его из строя напряжение в сети меняется и может быть как больше, так и меньше. Очень часто при большом напряжении перегорают предохранители.

Регулятор напряжения ВАЗ 2109 находится непосредственно в самом генераторе автомобиля. При выходе его из строя, чаще всего, ломается реле генератора. Оно состоит из нескольких элементов, таких как электромагнит, якорь и переключатель. Данные элементы взаимодействуют между собой при поступлении на них электрического тока.

Проверка на исправность

Ремонт генератора ВАЗ 2109 или ВАЗ 21099 осуществляется в случае выявления поломок в работе узла. Чтобы определить неисправности генератора, существует несколько способов. Наиболее оптимальным из них является диагностика с помощью мультиметра, но для ее осуществления вам также потребуется помощник. Именно о том, как проверить генератор на ВАЗ 21099 или 2109 с помощью тестера, мы расскажем далее.

Итак, чтобы определить неисправности генератора мультиметром, выполните следующие действия:

В первую очередь, необходимо продиагностировать регулятор напряжения ВАЗ. Как показывает практика, если генератор на ВАЗ 2109 ил ВАЗ 21099 работает некорректно, проблема может заключаться в работоспособности трехуровневого регулятора напряжения. Особенно этому способствует перенапряжение в электроцепи. Для проверки на тестере необходимо выставить режим замера напряжения. Итак, заведите двигатель и замерьте напряжение на клеммах аккумулятора либо на выводах самого генераторного узла. Если все нормально, то это параметр будет колебаться в районе 14-14.2 вольт. Затем нажмите на газ и еще раз проверьте параметр — он должен увеличиться, но не более, чем на 0.5 вольт. В том случае, если показатели на ВАЗ 2109 карбюратор или ВАЗ 21099 инжектор отличаются, это говорит о некорректном функционировании элемента. Вероятнее всего, реле напряжения ВАЗ 2109 придется заменить.
Далее, осуществляется диагностика диодного моста генератора. Сам мост состоит из шести элементов, трое из которых считаются положительными, а остальные три — отрицательными. Часть диодов имеют массу на аноде, а другая часть — на катоде. Чтобы проверить диодный мост генератора ВАЗ, тестер переводится в режим звука, то есть при замыкании выходов щупов вы сможете услышать характерный звук. От вас требуется произвести проверку каждого диода в разных направлениях, при этом звук должен быть слышен только в одном из них. Если при проверке звук доносится в обоих направлениях, это свидетельствует о том, что диод пробит. Наиболее оптимальным вариантом будет замена диодного моста.
Перед тем, как разобрать узел и произвести его ремонт, проверьте работоспособность статора, он представляет собой стальной цилиндр, внутри которого расположена обмотка механизма. Для диагностики нужно отключить выводы статора от диодного моста. Сначала осмотрите элемент визуально — на нем не должно быть следов повреждений или подгораний. Мультиметр выставляется в режим замера сопротивления. Сначала измерьте параметр сопротивления между выводом обмотки и корпусом (вывод можно использовать любой). Полученные показатели должны быть высокими и стремиться к бесконечности. В том случае, если показатели составили 50 кОм, это говорит о необходимости замены генератора.
С помощью мультиметра также можно проверить работоспособность ротора — он представляет собой стальной стержень с намотанной обмоткой. на одном конце стержня располагаются кольца, по которым проходят щетки генератора ВАЗ. Вам необходимо демонтировать ротор и визуально осмотреть, в каком состоянии находится обмотка и подшипник генератора. Целостность обмотки можно проверить с помощью мультиметра, после чего производится замер параметра сопротивления между кольцам. Полученные показатели должны быть не более нескольких Ом. Замена щеток генератора ВАЗ 2109 требуется в случае их износа.

Схема ВАЗ 2109 карбюратор

Представлена схема электрооборудования автомобилей ВАЗ-21083, 21093 и 21099 с 1998 гг. выпуска (с карбюратором, «высокой» панелью приборов типа 21083, с монтажным блоком 2114-3722010-60):

Схема передней половины

Расшифровка обозначений на передней части схемы: 1 — блок-фары; 2 — электрические двигателеи дворников фар; 3 — противотуманки; 4 — сигнал; 5 — электродвигатель вентилятора охлаждения движка; 6 — включатель подкапотной лампы; 7 — устройство включения электродвигателя вентилятора; 8 — наконечники проводов, подсоединяемых к датчику 7 в случае монтажа монтажного блока типа 17.3722; 9 — разъемы для подключения к измерителям износа колодок передних тормозов; 10 — измеритель уровня омывающей жидкости; 11 — электромагнитный дроссель включения омывания фар; 12 — электормагнитный клапанок подключения омыва заднего стекла (на ВАЗ-21099 неустанавливался); 13 — электромагнитный сапун подключения омывания ветрового стекла: 14 — электродвигатель омыва стекол; 15 — измеритель уровня масла; 16 — генератор ВАЗ 2109 модели 37.3701; 17 — датчик контрольной лампы давления масла; 18 — концевой переключатель карбюратора; 19 — свечи поджига; 20 — электромагнитный клапан карбюратора; 21 — подкапотный светильник; 22 — датчик-распределитель зажигания ВАЗ 2109; 23 — БУ электромагнитным клапаном; 24 — моторедуктор дворников ветрового стекла; 25 — соленоид поджигания; 26 — стартер; 27 — коммутатор; 28 — реле включения стартера; 29 — измеритель указания ТОЖ; 30 — сенсор уровня тормозной жидкости; 31 — выключатель света заднего хода; 32 — источник электричества; 33 — релюшка подключения противотуманок; 34 — измеритель уровня ОЖ; 35 — соединительный блок; 36 — включатель контрольки ручника; 37 — переключатель стоп-сигнала; 38 — эбу блокировкой замков дверей; 39 — прикуриватель; 40 — лампочка бордачка; 41 — электродвигатель вентилятора печки; 42 — добавочный резистор электродвигателя печки; 43 — включатель вентилятора печки; 44 — лампочка подсветки рычагов печки; 45 — моторедукторы электрических стеклоподъемников передних дверей; 46 — моторедукторы блокировки замков передних дверей; 47 — моторедукторы блокировки замков задних дверей; 48 — включатель дворников фар; 49 — переключатель электростеклоподъемника правой передней двери; 50 — включатель зажигания; 51 — переключатель электростеклоподъемника левой передней двери; 52 — релюшка зажигания; 53 — колодки для подключения к элементам прогрева передних сидений;54 — включатель подогрева правого переднего сидения; 55 — переключатель обогрева левого переднего сидения; 56 — релюшка подключения подогрева передних сидений; 57 — предохранитель цепи прогрева передних сидений; 58 — включатель освещения приборов; 59 — подрулевой включатель; 60 — контролька подключения подогрева заднего стекла; 61 — переключатель разогрева заднего стекла; 62 — контрольная лампочка подключения противотуманок; 63 — переключатель противотуманок

Схема задней половины

Описание позиций на задней половине схемы: 64 — индикатор подключения задней противотуманки; 65 — переключатель заднего противотуманного светильника; 66 -боковые поворотники; 67 — включатель светильника на стойках задних дверей (на ВАЗ-21083 — не ставится); 68 — переключатель лампочки на стойках передних дверей; 69 — лампочка индивидуального освещения салона; 70 — светильник; 71 — переключатель габаритов; 72 — комбинация приборов; 73 — переключатель контрольки воздушной заслонки карбюратора; 74 — включатель аварийки; 75 — контролька подключения аварийки; 76 — колодка для подсоединения к маршрутному компьютеру; 77 — задние светильники; 78 — элемент обогрева заднего стекла; 79 — моторедуктор дворников заднего стекла (на ВАЗ-21099 не ставится); 80 — колодки для включения к дополнительному стоп-сигналу; 81 — лампочки освещения номера; 82 — измеритель указателя уровня и резерва топлива; А — задних светильников (нумерация выводов по порядку сверху вниз); Б — блок-фара, очистителей фар и заднего стекла; В — моторедукторов электростеклопоъемников и моторедукторов блокировки замков дверей; Г — светильник салона; Д — монтажного блока, комбинации приборов, выключателя зажигания, дворников ветрового стекла, и блока управления блокировки замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный); Е — датчика-распределителя зажигания; Ж —
измерителя уровня топлива; З — коммутатора и блока управления электромагнитным дросселем карбюратора

*Не устанавливается на автомобилях , оснащенных карбюратором с полуавтоматическим пусковым устройством .

Полная схема ВАЗ 2109 карбюратор

Проверка генератора

Основной признак неисправности источника энергии — перебои в U (напряжении). В таком случае проверьте функционал системы и разберитесь, сколько передает генератор автомобиля для зарядки аккумулятора.

При тестировании соблюдайте советы опытных автовладельцев:

проверьте, корректно ли подсоединены крепления;

проверьте качество натяжения ремня;

вентили должны показывать ток 12 Вольт (В) и ниже;

меняя проводку, соблюдайте диаметр сечения (изначальный и новый в идеале совпадают).

Если обсуждаемый элемент получил существенные механические повреждения, рекомендуем доверить его анализ опытным сотрудникам автомастерской.

Сколько должна выдавать зарядка генератора? Алгоритм работы с мультиметром выглядит так: меряете U на клеммах АКБ при неработающем двигателе (норма 12,5-12,7 В). Запустите только мотор и повторите измерение без нагрузки “на холостых”. Сколько вольт приходит на возбуждение генератора? “Здоровые” показатели — от 13,8 В до 14,5 В (при силе тока от 80 до 140 Ампер).

Следующим шагом даете максимальную нагрузку, подключая дополнительное оборудование (фары, магнитолу, обогрев стекол и прочее). При исправном агрегате значения под нагрузкой будут от 13,7 В до 14 В. Значение ниже 13 В считают критическим.

Если у вас нет мультиметра, есть еще способ диагностики на холостых оборотах: включаете мотор, немного его нагружаете (например, включенными фарами), снимаете клемму “-” с АКБ (нужен 10 ключ). Авто, как и фары, стабильно работает — ВСЕ в порядке. Если машина глохнет или фары потускли, требуется дополнительно разобраться в вопросе.

Сколько генератор выдает на аккумулятор? Если АКБ заряжается с избытком, вы заметите характерные признаки: сверху батареи видны белые подтеки (выкипел электролит, возможная причина — неисправность реле регулятора). Проверка выполняется при помощи мультиметра. Смотрите заряд при работающем ДВС:

14,5 В — 14,8 В — норма, реле в порядке;

15 В — 15,2 В — перезаряд, требуется срочно заменить реле.

Пренебрегать этой поломкой не стоит, ведь система может выйти из строя в самый неудачный момент.

Для профилактики электрогенератора проверяйте:

отсоединен ли провод перед сваркой;

Ищем неполадки — главные виновники падения напряжения

Проблема в том, что ваш автомобиль может иметь ряд индивидуальных неполадок, которые приводят к падению напряжения. Поэтому на сто процентов сказать причину сможет только мастер после обследования всей электрической цепи и качественной диагностики. Без осмотра авто можно только угадывать реальные проблемы и говорить общими категориями. Тем не менее, есть определенный набор блоков и оборудования, который отвечает за напряжение. Именно его стоит проверить в первую очередь:

аккумулятор — если этот прибор полностью разряжен, компьютер старается восполнить его ресурсы и отправляет львиную долю вырабатываемой энергии на его зарядку и восстановление;
генератор — сломавшийся диодный мост может стать причиной значительного падения показателей сети, и это станет причиной неприятностей с аккумулятором в будущем;
регулятор напряжения (таблетка) — устанавливается на генераторе и распределяет потоки напряжения с этого устройства, при поломке может давать чрезмерную нагрузку на двигатель;
слишком мощное оборудование — к примеру, вы могли установить усилитель звука и сабвуфер, которые просто не потянула бортовая электрическая система вашего автомобиля;
вышедший из строя потребитель электрической энергии — это может быть сгоревший вентилятор, поломанный бензонасос, вышедшие из строя фары, кондиционер и другие узлы.

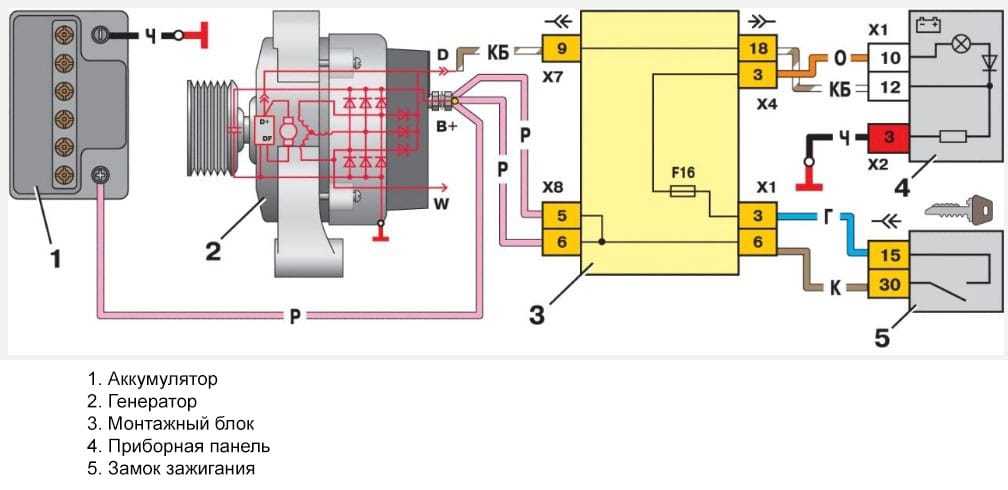

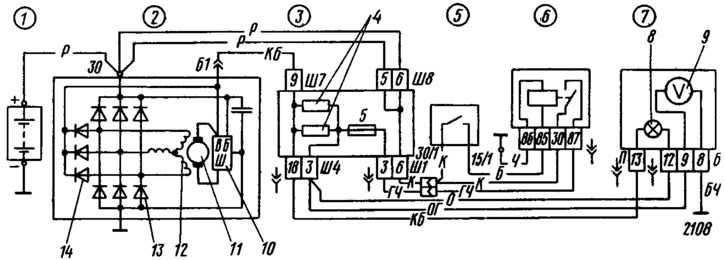

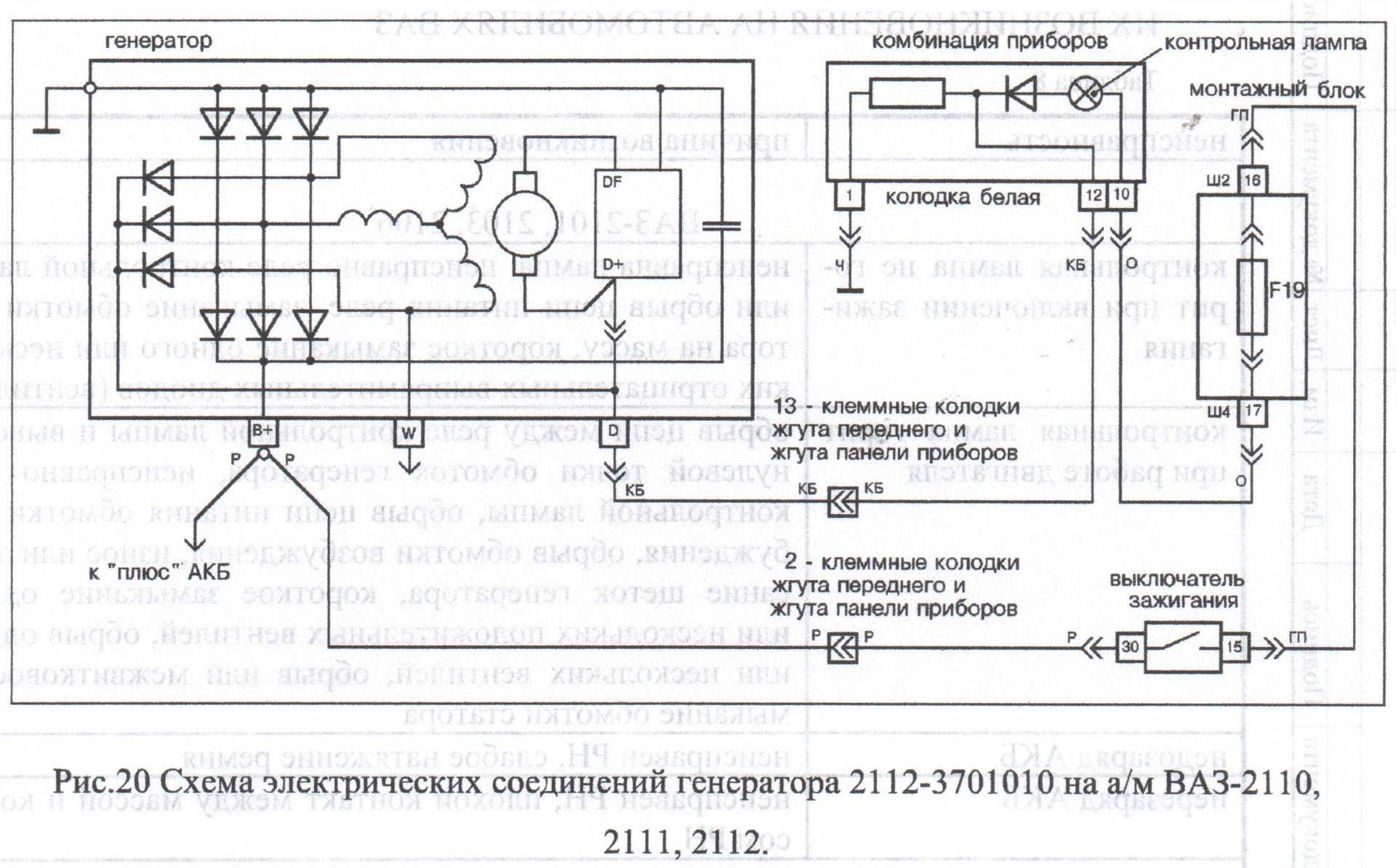

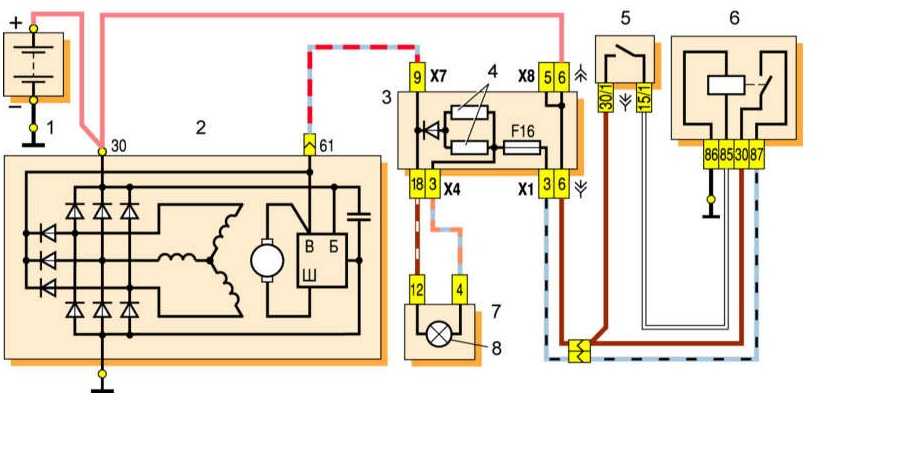

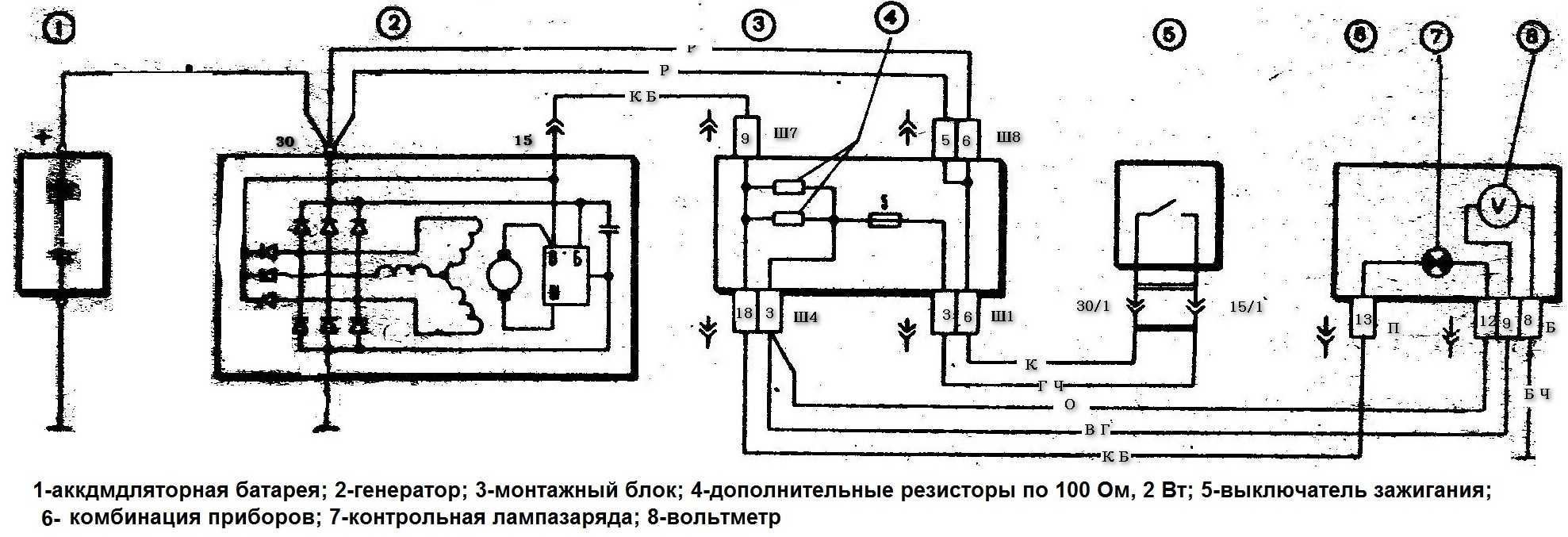

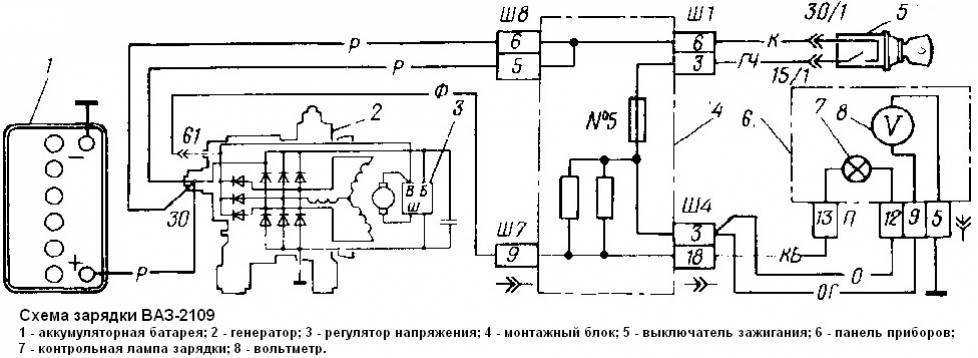

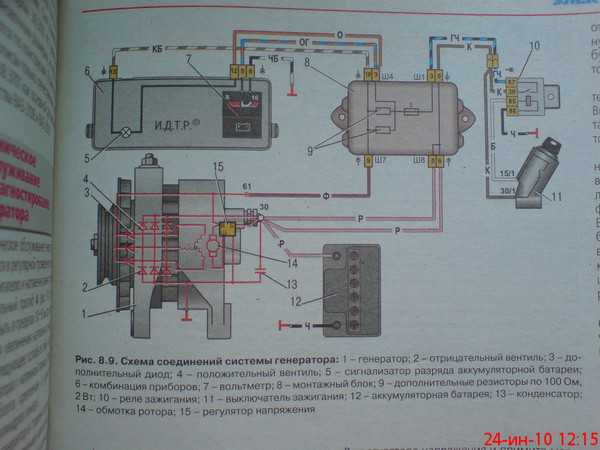

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Читать дальше: Запчасти для соляриса в москве

Генератор ВАЗ 21099, ВАЗ 2109, ВАЗ 2108: какой поставить

Автомобили семейства ВАЗ «8, 9, 99» оснащенные карбюратором, системой впрыска топлива (инжектор) укомплектованы генераторами типа 37.3701, 94.3701.

Оба источника питания переменного тока, трехфазные, с предустановленным выпрямителем и регулятором напряжения. Сторона вращения правая.

Первый тип источника питания (далее — ИП) приводится в движение клиновидным ремнем, а второй – поликлиновым от шкива коленвала. Некоторые серийные модели «восьмерки», «девятки» оснащены ИП производства Словении, маркировка ААК-5102.

В случае выхода из строя ААК-5102 его можно полностью или частично заменить 94.3701. Процесс самостоятельной профилактики вовсе не сложный, но требует познаний и начального опыта в обслуживании транспортного средства. Проведение диагностики непрофессиональным способом не гарантирует функциональность оборудования.

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.
