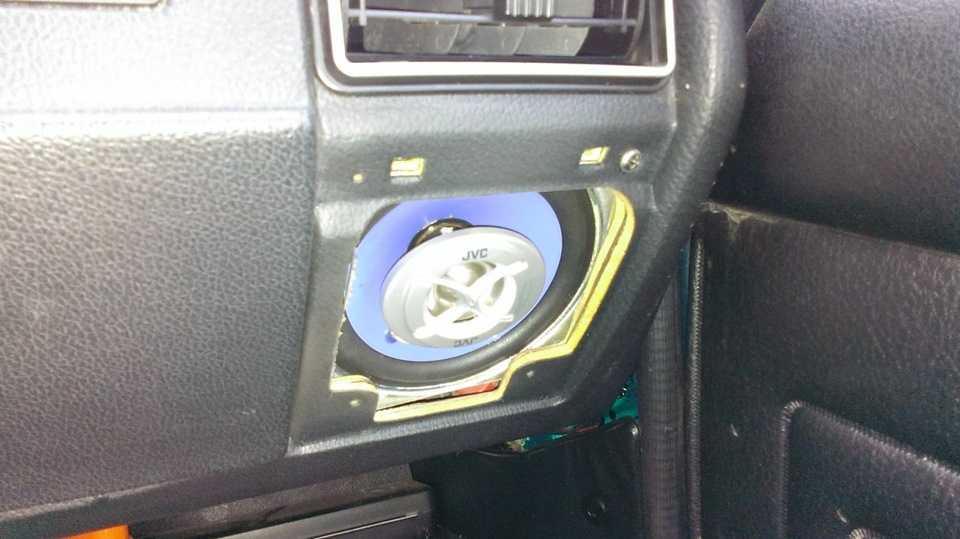

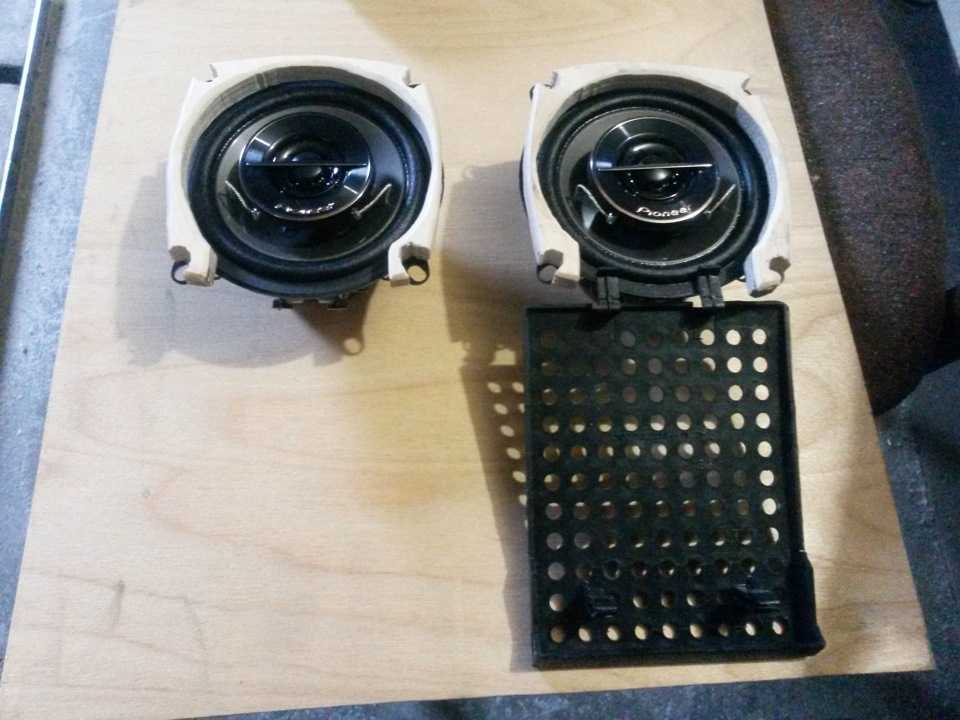

Установка колонок в штатные места 2107

Подготовительный этап

Перед началом работ необходимо снять стандартную полку ВАЗ 2107. Это не занимает много времени, а из инструмента нужна только отвертка. После демонтажа полка служит шаблоном для изготовления новой детали. Для этого она накладывается на лист ДСП и при помощи карандаша размечаются контуры будущей полки, вырезы для ремней безопасности.

После этого необходимо разметить отверстия для динамиков при помощи шаблонов. Их можно начертить самостоятельно или нарисовать в компьютерной программе и напечатать на принтере. Все зависит от умений и возможностей мастера.

Оклеивать место под самодельной полкой вибро- или шумоизоляцией не имеет смысла. Для улучшения звучания лучше оклеить вибропластом поверхность багажника.

Карпет – отличный материал для декоративной обшивки задней полки ВАЗ 2107. При работе с ним необходимо учитывать некоторые уникальные особенности:

Куски карпета нельзя склеивать между собой.
Чтобы придать карпету определенную форму, его необходимо намочить, вытянуть, а после просушить феном.
Проще всего приклеить карпет к полке аэрозольным клеем.
Чтобы карпет хорошо держался, клей нужно наносить тонким слоем.

Читать далее: Покраска авто своими руками хаки. Покраска уаз в камуфляж Существуют и другие способы самостоятельного изготовления акустической полки ВАЗ 2107. Они отличаются конструкцией, технологией изготовления и применяемыми материалами. Например, можно сделать многоуровневую полку, которая состоит из нескольких слоев ДСП или фанеры.

Для качественного звука

Можно сделать заднюю полку для классики своими руками. Подобное решение позволит автолюбителю получить качественный звук, сэкономив немалые денежные средства. Когда создается задняя полка ВАЗ 2107 своими силами, можно придать ей оригинальный внешний вид. Для работы потребуются следующие материалы:

макрофлекс,
фанера,
1 банка клея,
2 погонных метра карпета,
саморезы,
монтажная пена,
наждачная бумага,
пластиковая стандартная задняя полка,
мебельные маленькие гвоздики.

Чтобы сделать для ВАЗ заднюю полку, нужны следующие инструменты:

карандаш,
линейка либо рулетка,
отвертка,
дрель,
электролобзик,
шпатель,
кисточка,
большое сверло,
монтажный степлер.

В качестве шаблона используется стандартная полка для ВАЗ 2107. Сначала нужно решить, как ее снять. Для этого автомеханики рекомендуют использовать отвертку. Демонтажные работы занимают несколько минут, их легко выполнить своими руками.

Следующий шаг заключается в изготовлении основы подиумов с помощью ДСП и электролобзика. Для придания этой конструкции дополнительной жесткости делаются подставки из бруска размером в 20х40 мм. Они вставляются и фиксируются между овалами с помощью саморезов.

Подиумы необходимо приложить к стандартной полке, обведя ее карандашом. Чтобы к багажнику мог поступать воздух, рекомендуется отметить и вырезать на полке круглые отверстия. Появившиеся пустоты между брусками подиума потребуется запенить с помощью герметика. Внутри самого изделия отверстия закрываются картоном.

Заготовка для акустической полки

Оклейка карпетом коробов для ремней осуществляется с помощью бельевых прищепок. После этого короба монтируются и прикручиваются. Сделанная полка ВАЗ 2107 своими руками готова.

Читать далее: Причины большого расхода масла в автомобиле ВАЗ 21134 и способы решения проблемы

Последний шаг данного процесса заключается в установки полученного изделия. Зачастую для этого используются болты, которые крепятся к металлу «семерки». Гайки потребуется закрутить из багажника. По окончании монтажных работ акустика настраивается.

При создании полки специалисты рекомендуют автовладельцам уделять особое внимание работе с карпетом. Необходимо учесть, что данный материал:

не склеивается между собой,
способен приобретать различную форму, если его побрызгать водой, вытянуть и высушить при помощи фена,
лучше клеится аэрозольным клеем,
хорошо держится, если слой клея не будет слишком толстым.

Установка магнитолы ВАЗ 2107

Владельцы ВАЗов 2107 начинают акустический тюнинг своей машины с установки или замены главных компонентов — головного устройства (автомагнитолы) и штатных динамиков невысокого качества. Замену ГУ (головного устройства) практикуют и в том случае, если перестала работать магнитола ВАЗ 2107, которую отказываются ремонтировать как устаревшую.

Кража магнитолы тоже относится к распространенным причинам установки нового ГУ. Для профессионалов операции установки не сложны, но начинающий любитель может повредить «торпедо», неправильно соединить провода. Неправильная установка магнитолы ВАЗ 2107 приводит к коротким замыканиям и перегоранию электронных плат ресивера.

В статье мы опишем как:

заменить передние динамики;
правильно использовать звуковую полку;
перенести магнитолу на место воздуховодов или в «бардачок»;
установить автомагнитолу 2DIN;
подключить головное устройство к динамикам и электропитанию.

Штатное подключение магнитолы ВАЗ 2107 через замок зажигания неудобно тем, что радио и проигрыватель можно слушать только при включенном моторе. Конструкторы выбрали такую схему подключения из соображения увеличения ресурса аккумуляторной батареи. Чтобы подключить новую автомагнитолу таким же способом, можно использовать штатную электропроводку.

Но учтите, что при таком подключении усовершенствованные ГУ, такие как «Пионер», KENWOOD, Alpine, Hertz, при запуске двигателя могут сбрасывать новые настройки. Действительно, более логичное подключение магнитолы напрямую к аккумулятору ВАЗ 2107 может посадить изношенную аккумуляторную батарею. Чаше всего это бывает, когда водитель забывает выключить на ночь тихую музыку.

Чтобы избежать этого недостатка, в желтый провод питания от АКБ врезают кнопку ручного выключателя питания. Штатный предохранитель магнитолы ВАЗ 2107 в блоке защитных устройств не предусмотрен. Чтобы установить защиту на резервное место в блоке предохранителей, нужно перестраивать электрическую схему.

Проще купить силовой кабель, в который вмонтирован предохранитель. Для нормальной защиты магнитолы от сильных пусковых токов и коротких замыканий достаточно ножевого предохранителя на 20 ампер. Для расширения акустической системы, переноса места установки, монтажа сложных ГУ любитель акустического тюнинга должен освоить навыки работы автомеханика, радиотехника, электромонтажника. Если у вас нет уверенности в своих силах, лучше обратиться к профессионалам автомобильной акустики.

Эта удивительная конструкция под названием подиум

Акустический подиум на Ваз 2107

Слово «Podium», как известно, английское, и означает оно «возвышенность». В акустике подиумом называют специальное место под динамики и бывают они, как внешние, так и внутренние.

Предназначение подиумов

Если в автомобиле, таком как Ваз 2107 заводом не предусмотрено штатного места под динамик, только установка подиума позволит поставить акустическую колонку.
Подиум можно вмонтировать в автомобиле для того чтобы установить динамик любого размера, даже намного большего, чем предусмотрено производителем.
Подиум даст возможность правильно направить звук динамика, который часто пропадает или слабеет ввиду множества факторов.
Подиум придает всей конструкции, на которую крепится колонка, жесткость и прочность.

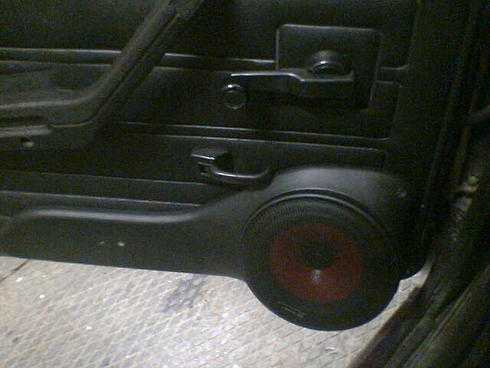

Акустический подиум в Ваз 2107

Динамики для автомагнитолы в большинстве случаев нужно бывает установить в такие места, где, по мнению конструкторов, их быть не должно. К примеру, это могут быть не сами динамики, а пищалки или среднечастотники. Что касается наших отечественных конструкторов, то они вообще не предусмотрели никаких особых штатных мест для колонок, довольствуясь дверями или панелью. А туда можно бывает вставить лишь небольшие по размеру коаксиальные динамики.

Примечание. При установке компонентной акустики в Ваз 2107 владельцу придется либо покупать подиум, либо лепить его самостоятельно. В этом случае и колонки встанут, как надо и смотреться все будет гораздо симпатичнее, вписываясь в общий дизайн интерьера.

В дверях Ваз 2107 производителем или вообще не предусмотрено штатного места для динамиков, или же туда входит колонка размеров 13 см, но никак не больше. Этот размер, как известно, знатокам хорошего звука, не даст объема,а вот 16 см или 20 см, как раз то, что нужно.
Для динамиков 16 см можно будет вылепить как внешний, так и внутренний подиум.

Примечание. Если с внешним подиумом все ясно, то внутренний представляет собой кольцо из толстой фанеры или ДСП, жестко прикрепленный к каркасу двери. Ставится внутренний подиум таким образом, чтобы заводская обшивка вставала на место без проблем.

Любой динамик имеет неравномерность излучения, то есть его можно слушать непосредственно перед колонкой и тогда будет определенное качество звука, и слушать при повороте динамика в сторону, что даст совершенно иное звучание. Сказать, как наиболее правильней располагать динамики нельзя однозначно, пока звучание само не приобретет нужный характер и только после этого подиум доделывается (по крайней мере, так советуют профессионалы).
Динамик по своей конструкции представляет собой поршень. В нем движется диффузор и таким образом, уплотняет воздух перед собой, создавая звуковые волны. Если с этим все понятно, то следует еще знать то, что динамик вдобавок является и реактивной системой, на которую действует третий закон Ньютона. Это означает, что если крепление динамика будет недостаточным, колонка будет колебаться на опоре, а звук будет выходить вялым и неприятным.

Примечание. Установка подиума решает данную проблему, так как усиливает жесткость всей конструкции, куда крепится динамик. Сама дверь «семерки» сделана из очень мягкого металла, который легко гнется. Ставить динамик сюда без подиума настоящее преступление.

В продаже сегодня можно встретить разные подиумы для акустики, но чаще из тонкой фанеры, к которой ориентировочные кольца из того же материала крепко прикручены.

Все пустоты на заводских подиумах залиты монтажной пеной, но на таких подиумах, даже самая крутая акустика будет играть не очень. Это из-за того, что не обеспечена достаточная жесткость. Монтажная пена – это не дело. Она, конечно, придаст изделию нужную форму, но только когда готов жесткий корпус. Поэтому только самодельные подиумы можно рассматривать, как наиболее ценный вариант.

Соединительные провода

Перейдем к соединительным проводам. Почти все наборы акустических систем сейчас комплектуется подобными проводами. Но это провода не для монтажа, а для проверки. То есть они идут в комплекте, чтобы во время приобретения было чем протестировать динамики, а не использовать их в автомобиле. Сечение обычно не превышает 0,25 – 0,5 миллиметров. Этого не достаточно для того, чтобы пропускать всю подаваемую мощность магнитолы.

Подобные провода нужно использовать только тогда, когда мощность устанавливаемого динамика будет маленькая, а качество звучания – не имеет значения. То есть они будут использоваться как вспомогательная акустика. Чтобы сделать качественный тюнинг аудиосистемы такого авто, как наша классика, нужно подумать о наборе хороших соединительных проводов. Сечение проводов выбираем исходя из номинальных значений мощности динамиков.

Сечение кабеля

Подключение динамиков к усилители или к головному устройству и прокладка соединительных проводов процесс, несомненно, трудоемкий, но не такой невозможный, как установка коробки автомат на ваз 2107, чтобы вам пришлось обращаться в автосервис. Вы справитесь и сами, от вас потребуется немного усердия и внимательности. Для динамиков в 16 дюймов и более, необходимо пользоваться специальными проводами для акустики, чтобы получить качественный звук. Это провода, в которых используется бескислородная медь, они направленные. Их сечение от 4 мм в зависимости от мощности магнитолы и аудиосистемы в целом.

Набор проводов для подключения акустики

Настоящим любителям качественной акустики рекомендуем устанавливать именно направленные провода, ведь для идеального звука имеет значение каждый завиток медного пучка. Обычно помимо названия на таких проводах еще и изображены стрелки, которые указывают нужное направление для монтажа от головного устройства к потребителям. На самом деле, установка магнитолы и тюнинг акустики делается по таким же принципам и для других авто, будь то ваз2106 или иномарка. Выполняется аналогично, так что материал из этой статьи применим и для других автомобилей нашего и заграничного производства.

Изолирующий материал

Обязательно провода должны быть оснащены качественным изоляционным слоем, и лучше всего будет силиконовый (он не трескается на наших суровых морозах). Они должны соответствовать мощности аудиосистемы. Укладывать провода стоит подальше от силовой проводки и от других потребителей. Лишняя длина нам не нужна, это и помехи и перерасход материалов. Поэтому прокладываем их на оптимально возможном расстоянии. Процесс прокладки их через салон должен быть закрытым. Провода не должны задеваться ногами или перетираться от различного груза в багажнике. Так что постарайтесь уложить их максимально аккуратно.

АУДИО ПОДИУМ НА ВАЗ 2107 СВОИМИ РУКАМИ

Так как в моём авто стояла штатная аудио система, а именно магнитола Lada с непонятными динамиками, установленными в штатные места, что меня совершенно не устраивало, я решив всё заменить. Сама магнитола работала отвратительно, радиостанции не искала, только вручную, громкость регулировалась через раз. Динамики вроде играют, но направлены в ноги, из за отвратительного расположения.

Аудио подиум. Заполнение монтажной пеной.

Итак, что решил сделать. Поменял автомагнитолу на SUPRA SFD-108U, самая дешёвая со сменной панелью, ну не меломан я, работает и хорошо. Прикупил автомобильные колонки SUPRA RLS-653, тоже самые дешёвые, финансы поют романсы. Колонки большие, 16.5 см — в классике для них места нет. Для этого ставят аудио подиум на двери. Новый стоит около штуки. Денег не жалко, но решил сделать сам, благо зима и время есть.

Аудио подиум. Готовое основание.

Благодаря другу Марату, выпилил, из его же материала, его же инструментом, каркас для подиума, за что ему большое спасибо. Так как опыта нема, нормальных шаблонов в интернете тоже, сделал всё примерно и на глаз. Вместо циркуля, например, использовал крышку от кастрюли, примеряя её ко снятой обшивке двери. Но впрочем получилось.

Аудио подиум. Начинаем оклеивать винилом.Аудио подиум. Начинаем оклеивать винилом.

По совету интернета использовал монтажную пену, чтобы заполнить пустоты каркаса. Водой, как положено, не смачивал, пены мало было. Каркас предварительно обмотал ниткой, для того, чтобы пена ре разорвала хлипкий каркас.

Аудио подиум. Световая лента.

После того, как пена высохла, обрезал всё лишнее, отходов получилось прилично. Форме будущих подиумов старался придать более округлые формы, для эстетичности. Подготовленные формы обмотал строительным бинтом, обмазывая шпатлевкой. Это дало прочность гораздо лучшую чем у монтажной пены. Как высохло, нанёс грунтовку, поверхность стала более гладкой. И, да, шпатлевку постоянно шкурил, шпателем не сделать ровно.

Аудио подиум. Световая лента.

Начитавшись форумов и всяких инструкций решил попробовать обклеить аудио подиумы винилом для авто, а не карпет и кожу как везде рекомендуют. Почему? Да просто интересно стало что получится. Скажу сразу, оклейщик винилом из меня никакой. Первый подиум чуть ли ни весь обклеен лоскутами. Второй получилось лучше, опыт появился.

Аудио подиум. Левый.

Аудио подиум. Правый.

Итог. Эпопею с изготовлением аудио подиума для каждой передней двери ВАЗ 2107 считаю завершённой успешно. Основную функцию они выполняют, колонки установлены, звук есть и лучше чем был до этого, далеко не идеал, но всё же. С размещением подиумов пришлось повозится, получились немного большими, основание под колонки надо было делать меньше диаметром на сантиметр минимум. Ручки стеклоподъёмника и открывания дверей получились чуть ли не вплотную. При закрытых дверях аудио подиумы не мешают ни водителю, ни пассажиру, но вот при входе/выходе ноги придётся поджимать, не совсем удобно. На дверях летом надо будет сделать вибро-шумоизоляцию, заводской нет.

Аудио подиум. Подсветка.

P.S.: Пока аудио подиумы пусть проходят испытания, что изменить в конструкции мне уже понятно. Как ни будь думаю заняться переделкой, скажем следующей зимой, если не развалятся до этого. И, да, не судите строго, таким рукоделием я раньше никогда не занимался, косяков очень много, знаю :-).

Источники

zergalius.ru/audio-podium-na-vaz-2107-svoimi-rukami
zen.yandex.ru/media/cozzzvuchie/vaz-2107-meniaem-obshivki-dverei-na-alternativnye-kak-vybrat-akusticheskie-podiumy-chast-3-5e676e081987ae20b537e49c
7vaz.ru/tjuning/podiumy.html
avtozvuk-info.ru/polki-podiumi/akusticheskij-podium-vaz-2107-264
drive2.ru/l/509948271356019009/

Колонки в штатные места ваз 2107

Дождитесь окончания поиска во всех базах.По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

Благодаря им электрические импульсы преобразуются в звуки акустического диапазона разной частоты

Кому-то важно чистое и максимально приближенное к оригиналу звучание музыкальных инструментов, а для кого-то на первом месте стоит голос вокалиста, актеров фильма или преподавателя из обучающих видеокурсов

https://youtube.com/watch?v=5qnWrd_-bnI

Насколько важна акустическая система?

Она является базой для всей аудиосистемы.

Причем для каждого будут стоять в приоритете разные варианты оборудования. На выбор влияют такие факторы, как “заточенность” такой системы под те жанры, которые по нраву будущему владельцу и ценовая категория.

Любителям максимально точного звука подойдут акустические системы hi-fi. Несмотря на мифы, далеко не каждая дорогая аудиотехника показывает упомянутые возможности.

В случае, когда на первом месте стоит эксклюзив, рынок аудиосистем предоставляет фанатам высококачественного звука аудиоаппаратуру класса Hi-End.

Типы акустических систем

Существует несколько категорий акустических систем, каждая из которых способна удовлетворить определенные запросы покупателя. По базовым отличиям выделяют 5 базовых классификационных групп.

Принцип установки аппаратуры. Акустические системы делятся на напольные и полочные в зависимости от размера. Первые предпочтительны для крупных помещений, таких как кинотеатры. Использование их дома для телевизора или компьютера нерентабельно. Оптимальнее использовать полочные колонки.
Количество динамиков. Иначе это называется делением по количеству полос звука. Производитель может включать от 1 до 7 динамиков. Наиболее оптимальный по бюджету вариант – 3 динамика, где одна полоса отвечает за низкие частоты, другая за средние и третья за верхние.

Наличие или отсутствие усилителя звука в колонках. В первом случае они называются активными, во втором – пассивными. Гораздо чаще встречаются пассивные варианты. Они предпочтительнее для аудиофилов за счет разделительного фильтра и, соответственно, более высокого качества звука за счет разделения частот.
По конструкции динамики различаются на планарные, динамические, электростатические и прочие типы, а в некоторых случаях аппаратура не попадает ни под одну категорию.
Оформлением. У колонок может быть закрытый или открытый корпус, хорошим дополнением будет фазоинвентор – труба в колонке, настроенная на определенную частоту и усиливающая звуки в ее пределах. Благодаря такому отверстию воспроизводятся более низкие частоты, чем у обычной аппаратуры. Если трубу изгибать внутри корпуса, увеличивая ее длину, мощность и диапазон воспроизводимых низких частот, получатся колонки с акустическим лабиринтом. Они более дорогие и требуют большей точности при изготовлении.

Области использования акустических систем

Первая и основная сфера применения – домашнее пользование.

Сюда включается потребность в качественном звуке для более полного погружения в видеоигры, мощность и сила звука для просмотра телевизора, чистота и приближенность к оригинальному звучанию для любителей музыки различных жанров.

Причем для лучшего звучания в передней части машины располагаются высокочастотные и среднечасттные элементы Car-системы. Низкочастотным колонкам отводится задняя часто авто.

Концертные варианты акустических систем призваны не только обеспечить доступ звука в любую точку обширного помещения или зала, но и удовлетворить требования многих слушателей к качеству звучания. Наиболее распространенные наборы аудиотехники для концертов включают в себя мониторы для передачи нюансов звука, фронтальные громкоговорители, дающие прямой звук с высокой плотностью, центральные громкоговорители для передачи вокала.

Колонки в штатные места ваз 2107

Отдельная категория – студии звукозаписи. Для них предпочтительны студийные мониторы, которые способны воспроизвести звук со всеми его плюсами и минусами, что способствует, в конечном итоге, созданию более чистого и достоверного по своему звучанию трека.

С их помощью удастся получить аппаратуру, которая максимально сможет приблизить вас к звуку вашей мечты.

Соединительные провода

Сечение кабеля

Набор проводов для подключения акустики

Изолирующий материал

Например, если вы делаете тюнинг аудиосистемы авто ваз 21063, там провода нужно прокладывать в специальной защитной гофре не только в стойки дверей, но и в сами двери. Делается это для того, чтобы большая петля ходила за стойкой, а не в самой двери. Если вы купили овальные динамики для установки в задней части салона авто, располагайте их на задней полке так, звуковые волны распространялись от них по диагонали салона авто, левая – на пассажира, а правая, соответственно, на водителя.

Сооружение подиумов динамиков и коробов ремней безопасности

Следующим шагом является изготовление основы для подиумов при помощи электролобзика. Чтобы придать конструкции жесткость, она усиливается деревянными брусками 40х20 мм, которые соединяются между собой овалами при помощи саморезов. Для циркуляции воздуха между салоном и багажником в полке необходимо вырезать несколько отверстий.

Пустоты между брусками подиумов обязательно должны быть заполнены монтажной пеной. Чтобы пена не вываливалась во время высыхания, заполняемые пустоты нужно закрыть плотным картоном. Когда пена высохла, ее просто образуют по краям и, для выравнивания неровностей, обрабатывают наждачной бумагой. Усиление конструкции подиумов производится при помощи картона, пропитанного эпоксидным клеем.

При изготовлении коробов следует учесть, что ремни безопасности должны заходить в них сбоку. Короба, также как и подиумы, изготавливаются из бруса, который усиливает жесткость конструкции. После установки коробов задняя полка ВАЗ 2107 приобретает вид, аналогичный заводской. Для придания ей эстетичного вида ее следует обтянуть карпетом.

Совет: дополнительно можно сделать фазоинвертор для акустической полки. Для этого посередине полки необходимо проделать отверстие и прикрыть его декоративной решеткой (сеточкой).

Обшивка карпетом

Фиксация материала на полке осуществляется маленькими мебельными гвоздиками или при помощи строительного степлера. Последний способ более простой и быстрый.

При оклейке карпетом короба для ремней безопасности материал проще всего фиксировать бельевыми прищепками. После оклейки короба можно смонтировать, зафиксировав саморезами. После обшивки готовая полка готова к установке на автомобиль.

Советы по работе с карпетом

Куски карпета нельзя склеивать между собой.
Чтобы придать карпету определенную форму, его необходимо намочить, вытянуть, а после просушить феном.
Проще всего приклеить карпет к полке аэрозольным клеем.
Чтобы карпет хорошо держался, клей нужно наносить тонким слоем.

Прочитайте, может пригодится: Установка центрального замка на ваз 2107 своими руками (фото, видео)

Существуют и другие способы самостоятельного изготовления акустической полки ВАЗ 2107. Они отличаются конструкцией, технологией изготовления и применяемыми материалами. Например, можно сделать многоуровневую полку, которая состоит из нескольких слоев ДСП или фанеры.
