Поводом для написания этой статьи стал недавний случай с коллегами из редакции. Во время поездки на одно из мероприятий во Львов появились «провалы» в работе 1,6-литрового мотора Seat Leon – сначала при разгоне, а потом и при равномерном движении.

Диагноз по телефону

На дилерской СТО во Львове, куда все-таки добрались своим ходом, определили: нужно менять свечи зажигания. Срок их службы, действительно, уже был «на подходе», поскольку цифра на одометре приближалась к 55 тыс. км (при регламентном сроке 60 тыс. км). Но после замены оказалось, что свечи здесь ни при чем – мотор продолжал давать сбои. Поскольку времени на серьезный ремонт не было, решили возвращаться в Киев с существующей проблемой. В дороге неисправность усугубилась: рывки переросли в длительные провалы мощности, скорость постоянно снижалась, и возле Житомира «максималка» у машины была всего 70 км/ч, а на щитке приборов загорелась лампочка «check engine». Продолжать путь стало невозможно, пришлось остановиться.

После «селекторного» совещания по мобильным телефонам со специалистами СТО группы VW и независимым специалистом было решено снять бензонасос, чтобы проверить, не «голодает» ли он из-за загрязнения фильтра грубой очистки топлива. Если там все в порядке, навстречу из Житомира уже готов был выехать «буксир».

Вскрытие покажет

Владельцы новых иномарок редко возят с собой инструмент (а зря!), но наш водитель оказался предусмотрительным, и в багажнике нашелся набор ключей. Пару отверток, щипчики и молоток можно было назвать скорее сувенирными, но и их оказалось достаточно. Довольно долго снимали с защелок подушку заднего сиденья, в полу под которой расположена крышка, прикрывающая доступ к баку. Нажимая отверткой цветные «кнопки» на пластиковых штуцерах топливопроводов, легко отсоединили их от насоса. Остаточное давление в бензопроводе выдавило изрядную порцию бензина. Убирали его подручным средством – газетами.

Полное обслуживание системы питания должно включать замену фильтра тонкой очистки, чистку модуля бензонасоса и форсунок.

Отсоединить тугой электрический разъем не смогли, поскольку побоялись сломать его, точно не зная конструкции. Однако достаточно длинные провода почти не мешали. Молоток и отвертка пригодились, когда пришлось отворачивать большое металлическое стопорное кольцо модуля бензонасоса.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

• когда включено зажигание;
• при холостых оборотах двигателя;
• кода сброшена трубка регулятора давления топлива;
• при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

• при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
• при холостых оборотах двигателя — не менее 2,5 атмосфер,
• когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
• при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Замена топливного фильтра

Система фильтрации двигателя автомобиля нуждается в периодической проверке. Вероятность пробега машины в 50 тыс. километров без последствий (на одном очистном элементе) — невозможна. Это обусловлено низким качеством топлива на АЗС.

По факту, замену следует проводить при первых признаках износа топливного фильтра, которыми являются:

• нестабильная работа мотора,
• снижение тягового усилия,
• повышенный расход горючего.

Забивка топливного фильтра проявляется постепенно. Не откладывайте замену элемента — это чревато поломкой в неподходящий момент.

Перебои мотора проявляются в «троении». Запуск автомобиля затрудняется, а иногда двигатель может заглохнуть при движении в гору.

Когда менять топливный фильтр?

Регулярность замены определяют навскидку: ориентируются визуально и по пройденному километражу на новом элементе. Опытные водители проводят самостоятельный осмотр на наличие вкраплений и отложений на улавливающей сетке.

• от окисления, которое появляется на патрубках из-за химических реакции;
• коррозийных частиц в виде ржавчины;
• низкого качества горючего (с присадками для повышения октанового числа);
• брак самого ТФ или плохое качество производства узла.

Резиновые патрубки могут за время эксплуатации полопаться или дать внутренние трещины. Мелкие частицы изношенной резины срываются и двигаются по ТС. С медных узлов может сорвать коррозийный налёт, а с механических переходников — ржавчину.

Как часто менять топливный фильтр?

На вопрос: «Через сколько менять топливный фильтр» — конкретного ответа не существует. В руководствах по эксплуатации (для различных марок авто) указаны данные от 30 до 60 тыс. километров. Длительный ресурс фильтра справедлив для европейских стран с чистым топливом на АЗС. Отечественные реалии показывают вдвое заниженные цифры.

Этапы замены фильтра

Порядок замены топливного фильтра отличается для карбюраторных, дизельных и инжекторных автомобилей. Для разных типов авто местоположение топливного фильтра в конструкции существенно отличается.

Как заменить топливный фильтр для разных типов авто?

 Карбюратор

Конструктивное расположение элемента выполняется под капотом. Топливный фильтр представляет прозрачную пропускную колбу, изготовленную из полимерного материала. Устройство монтируется в систему трубопровода. Фиксацию входа и выхода выполняют на простые зажимы.

Перед установкой важно не перепутать подключение входного и выходного канала к системе. Указатель на корпусе элемента должен быть направлен к бензонасосу.

Процедуру выполняют довольно быстро: после демонтажа и зажима патрубков от протекания — новый элемент фиксируют с помощью отвёртки на винтовые зажимы хомутов

Процедуру выполняют довольно быстро: после демонтажа и зажима патрубков от протекания — новый элемент фиксируют с помощью отвёртки на винтовые зажимы хомутов.

Не следует менять расположение фильтра относительно двигателя. Близкий контакт с перегретой поверхностью двигателя может расплавить поверхность пластиковой колбы, а топливо перегреть до газообразного состояния.

Инжектор: порядок и нюансы замены

Подача топлива в камеру сгорания выполняется под значительным давлением. Из-за этой особенности очистной элемент должен выдерживать большую непрерывную нагрузку на стенки конструкции. Топливный фильтр для инжекторного типа производится из металла, а крепление элемента выполняется на плотном резьбовом соединении. Местоположение зависит от марки авто — устанавливаются под автомобилем или в плоскости моторного отсека.

Последовательность замены фильтра следующая:

1. Найдя топливный фильтр, снизьте давление в топливной системе. Понадобится вынуть средний элемент из блока предохранителей, который находится в салоне (возле коробки передач).
2. Заведите двигатель и подождите некоторое время до самостоятельной заглушки.
3. Подберите инструмент для демонтажа и установите новый ТФ с учетом движения горючего.

Закрепив элемент, попробуйте прокрутить несколько раз стартером, так как мотор заведётся не с первого пуска.

 Дизель

Проведение работ с топливным фильтром состоит с нескольких этапов:

• отвинчивают колесо и снимают подкрылок,
• отключают и демонтируют датчики от системы,
• достают штуцера и отвинчивают пробку,
• проводят замену элемента и герметизирующих расходников.

Пошаговую сборку узла осуществляют в обратном порядке. Проводят пробный запуск мотора: из-за воздуха в топливной системе двигатель может запуститься после нескольких попыток.

Замена сеточки бензонасоса на ВАЗ 2110

Сеточка бензонасоса – фильтр грубой очистки топлива, находится непосредственно в бензонасосе. Бензин перед закачиванием бензина в двигатель проходит через данный фильтр и очищается, далее бензин идёт по топливным трубкам и попадает в так называемый фильтр тонкой очистки, очищающий бензин от мелких частичек грязи и задерживает воду. Вода может убить двигатель автомобиля, а попадает она в него из-за некачественного топлива.  Благодаря регулятору давления топлива лишняя часть уходит обратно в бак. Таким образом, бензин циркулирует по топливной системе.

К сожалению, со временем любой фильтр приходит в негодность и засоряется, автомобиль начинает дёргаться, у него появляются провалы и неустойчивый холостой ход. Однако, гораздо хуже, что при сильном загрязнении фильтра грубой очистки бензонасос начинает работать на износ и довольно быстро выходит из строя. Поэтому периодически бензонасос необходимо снимать и производить замену фильтра, тем более стоит он копейки. Некоторые умельцы умудряются его очистить и повторно использовать, но мы не рекомендуем так поступать, ведь грязь и мелкие частички останутся.

Местонахождение сеточки

Расположена в топливном насосе. У бензонасосов старого образца в самом низу присутствует стакан, он очень легко снимается руками (стакан крепится на резиновых фиксаторах, будьте внимательны и не потеряйте их во время снятия), а под стаканом находится сетка. Отвёрткой подцепите и отсоедините от бензонасоса.

Ниже представлено фото с подробной инструкцией:

Когда менять сеточку?

Точные цифры пробега никто назвать не в состоянии, т.к. зависит, в основном, от качества бензина. С плохим топливом запасайтесь сеточками и готовьтесь менять их раз в месяц, а с нормальным бензином вполне хватает на год. Рекомендуемый интервал замены – раз в пол года. Тогда и насос прослужит долгую жизнь, работая не напрягаясь.

А первые симптомы неполадки следующие:

• на высоких оборотах машина начнёт дёргаться, т.к. бензин не успевает проходить сквозь грязную сетку;
• на средних оборотах ситуация аналогичная;
• на маленьких оборотах мощность заметно упадёт;
• появиться шум (бензонасос же работает на износ).

Аналогичные признаки и от загрязнения топливного фильтра тонкой очистки.

Как почистить бензонасос самому

Начнем с того, что сетка фильтр для бензонасоса является фильтром грубой очистки и предназначена для улавливания крупных частиц и отложений, которые находятся в топливе и неизбежно накапливаются в топливном баке. Получается, бензонасос имеет собственный дополнительный топливный фильтр-сетку, который препятствует попаданию мусора из бака в топливную систему параллельно привычному топливному фильтру. Процесс чистки или замены сетки бензонасоса практически аналогичен общей схеме замены самого насоса:

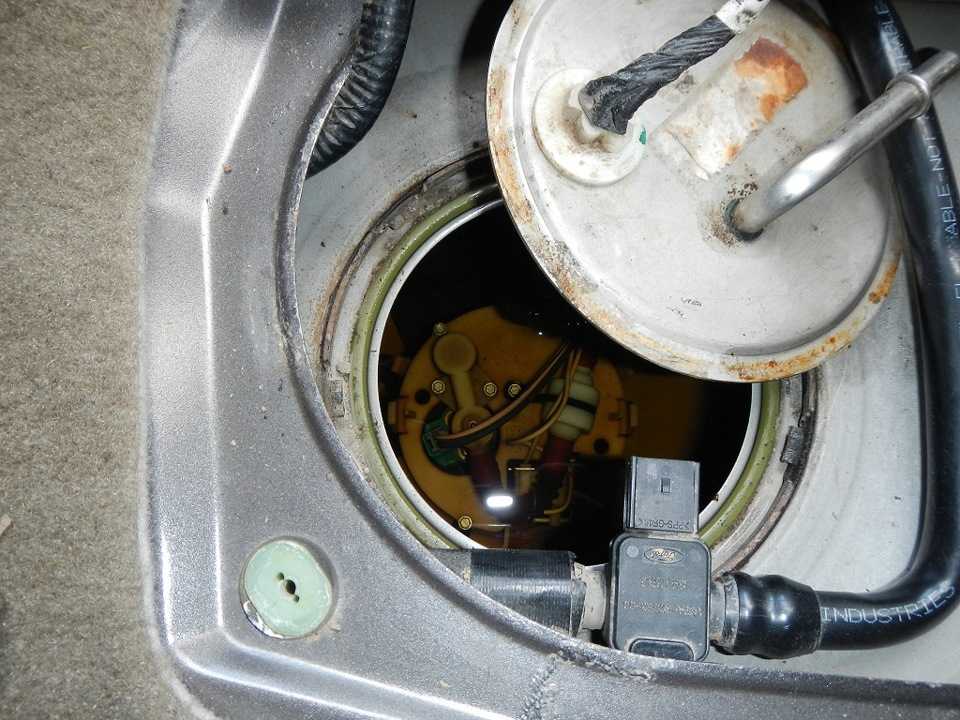

1. Бензонасос устанавливается прямо в бензобак. Добраться к насосу можно из салона, так как он находится под задним сиденьем. Для получения доступа к бензонасосу необходимо демонтировать подушку заднего сиденья или откинуть половину дивана (при наличии такой возможности).
2. Бензонасос обычно расположен справа и прикрыт специальной пластиковой крышкой. Указанную крышку нужно снять.
3. Перед снятием самого бензонасоса необходимо сбросить давление топлива в системе. Для этого потребуется отключить разъем питания с бензонасоса, после чего покрутить двигатель стартером.
4. Следующим шагом становится снятие минусовой клеммы с АКБ, после чего осуществляется отсоединение трубок от бензонасоса. Данные трубки являются «подачей» и «обраткой», крепятся фиксаторами, которые нужно отжать. Следует быть готовым к тому, что после снятия может пролиться определенное количество бензина. По этой причине необходимо соблюдать технику безопасности!
5. Далее понадобиться открутить специальное прижимное кольцо-крышку бензонасоса. Вручную такая крышка выкручивается с большим трудом. Для снятия существует специальный съемник крышки бензонасоса. Если такого съемника нет, тогда можно попытаться аккуратно открутить кольцо подручными средствами. Настоятельно рекомендуем предварительно изучить на профильных автофорумах способы снятия крышки бензонасоса на конкретной модели автомобиля.

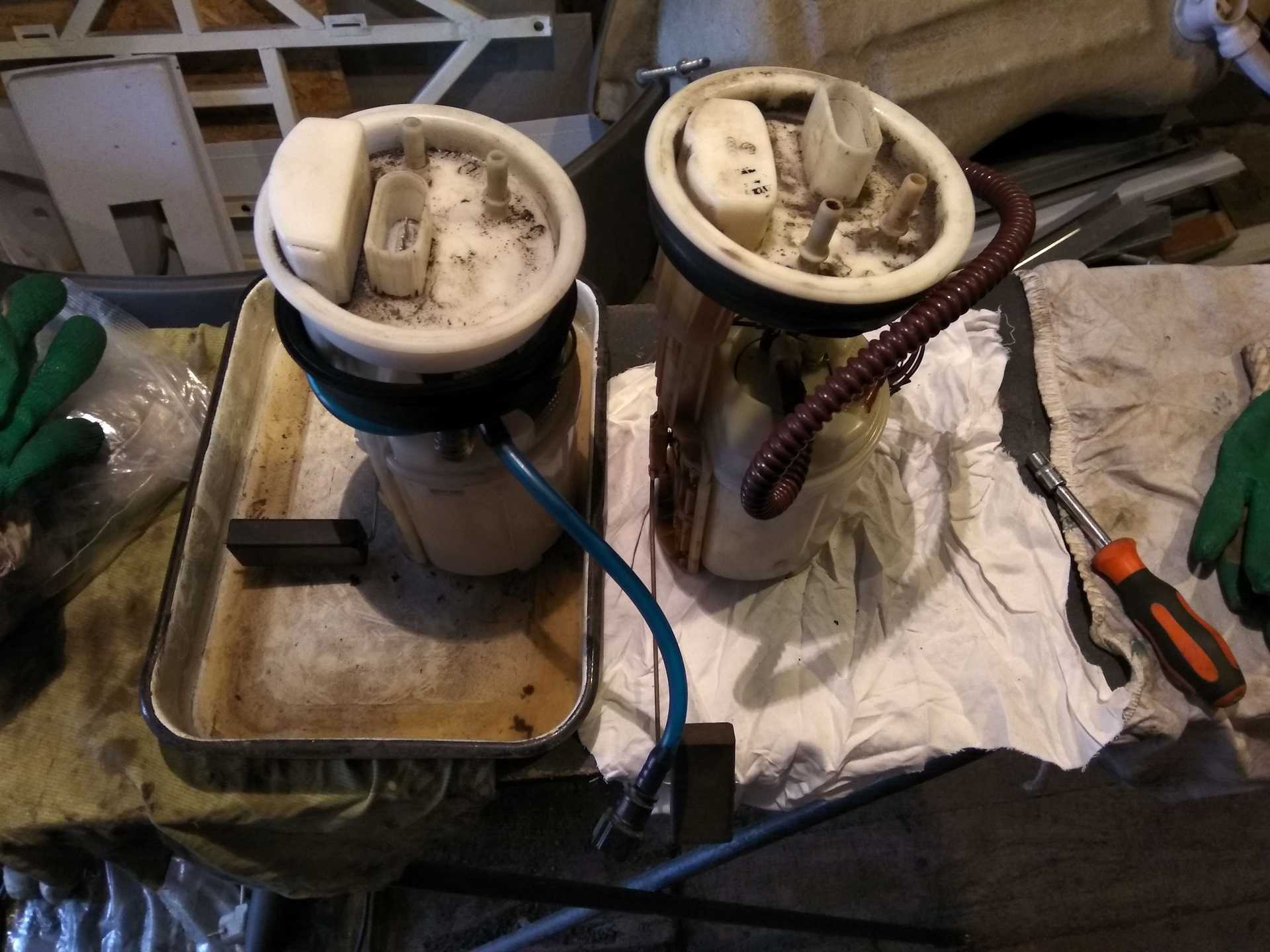

6. После откручивания крышки можно извлечь бензонасос. Перед полным извлечением следует слить остатки бензина из его корпуса, а также демонтировать уплотнительное кольцо.
7. Теперь можно приступать к разборке корпуса бензонасоса. Для чистки потребуется снять нижнюю часть. В указанной нижней части корпуса зачастую оказывается грязь.
8. После этого следует снять сетку бензонасоса. Для снятия сеточки достаточно подковырнуть фильтр в месте крепления к корпусу насоса при помощи обычной отвертки. Сетка бензонасоса обычно оказывается полностью забитой, особенно на авто с большим пробегом.
9. Затем сетку бензонасоса можно поменять на новую или почистить. Промывать сеточку бензонасоса сначала лучше средством для очистки карбюратора. Механическая очистка производится мягкой щеточкой. Затем сетку следует просушить и продуть. Низ корпуса насоса и очищенная сетка в конце повторно промываются бензином.
10. Завершающим этапом становится обратная сборка бензонасоса и установка устройства в бензобак. Для облегчения монтажа лучше пригласить помощника, так как может понадобиться реализовать качественный прижим насоса к баку. Дело в том, что на многих бензонасосах имеется специальная пружина, усилие которой нужно преодолевать. Параллельно необходимо следить за тем, чтобы резиновый уплотнитель стоял на своем месте и одновременно вкручивать прижимное кольцо-крышку бензонасоса. Во время закручивания прижимного кольца съемником или подручными средствами не превышайте момент затяжки. При сильном закручивании крышка бензонасоса может лопнуть, слабое закручивание приедет к тому, что бензонасос будет раскачиваться по причине плохой фиксации.

Обратите внимание, при установке бензонасоса на многих моделях авто нужно соблюдать аккуратность, чтобы не погнуть датчик уровня топлива в бензобаке

Также важно придерживаться того положения, в котором насос стоял изначально

Для того чтобы определить правильное положение бензонасоса, имеются специальные указатели. Такие указатели выполнены в виде стрелок, располагаются на бензонасосе, корпусе бензобака и прижимном кольце. Правильной установкой бензонасоса можно считать такую, когда все стрелочки находятся на одной линии. Добавим, что при неправильно установленной прокладке бензин может вытекать в том случае, если заправить полный бак.

Теперь остается подключить к бензонасосу трубки подачи топлива и «обратки», параллельно проверив надежность закрепления хомутов. Завершением становится присоединение электрического разъема питания к бензонасосу, после чего можно заводить автомобиль для проверки.

Масляный фильтр Калины

Масляный фильтр применятся для очистки масла от обрезавшегося мусора в процессе работы ДВС, такого как стружка или окалины. Фильтр представляет собой цилиндр внутри, которого помещена специальная маслостойкая фильтрующая бумага, проходя через которую масло очищается. Так же в фильтре есть обратный клапан, который удерживает масло и не дает ему стекать с ГБЦ.

Менять масляный фильтр необходимо при каждой замене масла в ДВС.

Симптомы некачественного или засоренного масляного фильтра

На Калине при засоре масляного фильтра возможны следующие неисправности:

• Потеря давления масла в ДВС;
• Шумность работы ДВС;
• На 16-клапанных двигателях возможен стук гидрокомпенсаторов;

Если на вашем авто появились такие признаки поломки необходимо заменить масло и фильтр.

Методика очистки

Процедура производится в несколько этапов. Сначала убирается подушка заднего сиденья и откидывается половинка дивана. Затем снимается пластиковая крышка бензонасоса. Потом нужно сбросить давление в топливной системе.

Теперь можно снимать минусовую клемму с аккумулятора. Необходимо отсоединить от насоса трубки (может пролиться бензин). Откручивается специальное прижимное кольцо-крышка. Следует слить из корпуса бензонасоса оставшийся бензин и убрать уплотнительное кольцо. Теперь насос можно вынимать.

Понадобится разобрать насос, чтобы его почистить. Сначала снимается нижняя часть, и только потом — сетка. Чтобы демонтировать последнюю, нужно подцепить фильтр отверткой в том месте, где насос крепится к корпусу. Обычно сеточка загрязнена очень сильно.

Можно сменить деталь на новую, но можно и почистить. Из средств, чем промыть сетку бензонасоса, лучше выбрать предназначенное для очистки карбюратора. Если есть необходимость механического воздействия, лучше чистить деталь мягкой щеточкой. Потом сетка просушивается и продувается. В конце процесса саму сеточку и низ корпуса бензонасоса рекомендуется промыть бензином. Остается только собрать все обратно.

Масляный фильтр Калины

Масляный фильтр применятся для очистки масла от обрезавшегося мусора в процессе работы ДВС, такого как стружка или окалины. Фильтр представляет собой цилиндр внутри, которого помещена специальная маслостойкая фильтрующая бумага, проходя через которую масло очищается. Так же в фильтре есть обратный клапан, который удерживает масло и не дает ему стекать с ГБЦ.

Менять масляный фильтр необходимо при каждой замене масла в ДВС.

Симптомы некачественного или засоренного масляного фильтра

На Калине при засоре масляного фильтра возможны следующие неисправности:

• Потеря давления масла в ДВС;
• Шумность работы ДВС;
• На 16-клапанных двигателях возможен стук гидрокомпенсаторов;

Если на вашем авто появились такие признаки поломки необходимо заменить масло и фильтр.

Чистка топливного насоса.

Думаю все знают что он находится в багажнике за задними сидениями. Сразу в глаза бросилось наличие стрелочек для совмещения на баке, гайке и корпусе насоса.

Отсоединяем трубки идущие к насосу, сжимая пальцами фиксатор.

Думаю при установке обратно трубки не перепутаеш, там и цветом обозначены и выгнуты под насос. Отсоединяем фишку электропроводки. Думал понадабится приспособа, заготовил материал, чтоб сделать по месту, однако гайка пошла от руки. Дастоем аккуратно насос, только чтоб несогнуть метальческий рычаг поплавка.

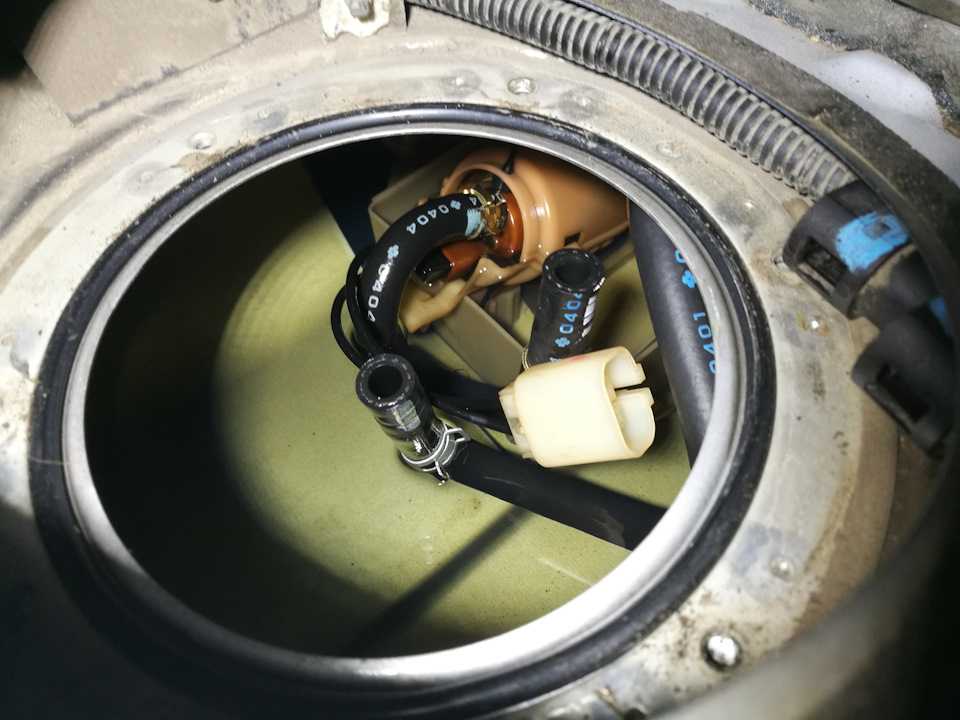

И вот он во всей красе.

После того как вынял насос, гайку сразу накрутил обратно, пишут что бак может повести и проблемотично будет гайку накрутить потом.

Отсоединяем фишку идущую на сам насос (фиолетовым) и подкавыриваем отверткой защелки корпуса (красным) с двух сторон.

Далее потихоньку с усилием покручиваем нижнюю чашку и добираемся до сеточки.

Наличие мусора меня удивило, его практически небыло. Чистим все кисточкай, промываем бензином, продуваем компрессорам. Собираем обратно.

Вставляем в бак, зажимаем, все подключаем.

Гайку удалось сильнее поджать (на фото видно).

Чистка бензонасоса является достаточно актуальной процедурой, которую необходимо осуществить при появлении следующих симптомов:

• затрудненный запуск двигателя стартером;
• снижение разгонной динамики автомобиля;
• рывки при резком нажатии на педаль газа;
• плавающие обороты и вялый отклик мотора;
• двигатель глохнет на переходных режимах после нажатия на акселератор и т.д.

В отдельных случаях при нажатии на газ машина практически не разгоняется, с большим трудом преодолевает подъемы, не идет на обгон. Причин для такой неисправности может быть несколько, но зачастую проблема локализуется в области топливного насоса. Далее мы рассмотрим вопросы, связанные с электробензонасосом, который устанавливается в бензобаке инжекторных автомобилей.
