Замена клапанов на восьмиклапанном ваз 2114 своими руками

Как поменять клапана ВАЗ 2110 (инструкция)

1 . Замену необходимо производить в гараже или закрытом боксе, где нет ветра и пыли.2 . Обесточиваем машину, отсоединяя аккумуляторную батарею.3 . Сливаем смазку мотора и жидкость для охлаждения.4 . Демонтируем все навесное: шланги, топливную подачу, вакуумную систему, получаем широкий доступ к деталям, с которыми нужно производить работу.5 . Снимаем крышку с главного блока цилиндров (ГБЦ).6 . Снимаем кожух и ремень.7 . Откручиваем болты, которые крепят ГБЦ.8 . После снятия головки блока цилиндров, вооружаемся специальным съемником (если нет в наличии, попросите у соседей по гаражу – с ним реально удобней производить работы). Снимаем распределительный вал, разбираем толкатели с ГБЦ. На шпильках крепим устройство для съема. А под тарелку кладем подставку и вытаскиваем сухари крепежа. Извлекаем тарелку вместе с пружинами, а также — тарелки упора, находящиеся под пружинами (перед тем еще вынимаем сальник клапана).9 . Вытаскиваем выработанные или поврежденные клапаны.10 . Следующим шагом производим замену направляющих втулок. Лучше использовать специальное устройство (винтовой вариант) потому, что при ударах есть шанс испортить не только головку, но и место посадки. Выпрессовываем направляющие, а новые – обрабатываем смазкой.11 . Каждую втулку прессуем на положенное место. На них установлены специальные стопорные кольца, поэтому запрессовку производим до характерного щелчка, означающего, что деталь нашла свое место. Все должно происходить без сильного напряжения, при котором можно втулку испортить. Если идет туго, не спешите. Когда направляющая запрессовалась, ее подгоняют к необходимым размерам посадки (используем развертку 8 мм в диаметре, устанавливая ее в направляющую и прокручивая).12 . Продуваем воздухом отверстия, удаляя посторонний мусор. Производим замеры направляющих отверстий. Вставляем новые клапана.13 . Если вы заметили, что клапан не в полной мере прилегает к седлу, нужно сделать притирку клапанов. Она производится на специальных станках. Однако, следует помнить, что нельзя слишком сильно шлифовать клапан, а после шлифовки его необходимо хорошенько промыть. Идеальной притиркой считается та, при которой рабочая видимая полоска составляет 1 миллиметр.14 . Собираем ГБЦ в обратном порядке и подключаем системы подвода топлива и воздуха и охлаждением. Присоединяем аккумулятор.15 . Произвести регулировку зазоров клапанов.

Направляющие втулки клапанов нужно запрессовывать с надетыми стопорными кольцами. Направляющие втулки впускных клапанов короче втулок выпускных клапанов. На внутренней поверхности втулок выполнены спиральные канавки для смазки клапанов: у направляющих втулок впускных клапанов — до половины длины отверстия, у втулок выпускных клапанов — по всей длине отверстия.

Признаки неотрегулированных клапанов

Для определения точного источника шума от двигателя нужно понимать устройство ГРМ. Износ некоторых из элементов конструкции ГРМ схож с признаками появления зазоров. Признаки плохой регулировки выглядят так:

Появление металлического цокота, исходящего из-под ГБЦ. По мере повышения температуры шум постепенно пропадает. Этот признак появляется на большом уровне износа. Если же по мере прогрева звук не пропадает – это может сигнализировать о более серьезных проблемах с ГБЦ;
«Подтраивание» мотора, периодическое отключение одного или нескольких цилиндров также может говорить об образовании больших зазоров. Большое отклонение допустимого зазора от нормы может вызвать заклинивание детали в одном положении. При таком раскладе двигатель постоянно будет троить. Проверка возможности починить поломку не снимая «голову» проводится замерами компрессии. Если в цилиндре с проблемным элементом есть хотя бы 5-6 бар, то ремонт может быть не сложным. Если же компрессия нулевая – от вскрытия мотора не уйти;
Прострелы в выхлопной трубе. Первое, что нужно сделать при возникновении такой проблемы – сменить бензин. Если вместо АИ-95 Вы залили АИ-92 (или наоборот), могут возникнуть прострелы. Вообще при использовании высокооктанового топлива не рассчитанных для этого моторах ведет к постепенному прогоранию. Если же причина в зажатом положении одного из элементов – проводите регулировку.

При владении «четыркой» с простейшим агрегатом на 77 л.с. эта проблема не вызывает много трудностей. При наличии минимального опыта в ремонте машин регулировка клапанов на ВАЗ 2114 не вызовет больших трудностей. Затягивать с проведением этой процедуры не стоит, т.к. со временем зазор будет увеличиваться еще больше, что приведет к прогоранию элемента.

Диагностика неисправности

Перед началом работы логично убедиться в целесообразности данного мероприятия, инициируемого следующими причинами:

Пришло время выполнения периодической проверки, регулировки, замены деталей, узлов. Определяется пробегом (15000 – 30000 км), условиями эксплуатации автомобиля.
Появление характерных симптомов повреждения, возникновение поломок.

Основными признаками, сигнализирующими водителю о насущности обратить внимание на клапана, являются:

заметная потеря мощности двигателя;
“троение” мотора, проявляющееся при работе на различных нагрузках (один, несколько цилиндров сбоят, в камере сгорания смесь не воспламеняется, загорается с задержкой, израсходуется не полностью, возникает явление детонации);
заметное увеличение расхода топлива;
автомашина двигается рывками, “плавают” обороты холостого хода;
появление нагара, копоти на свечах зажигания;
посторонние стуки, шумы в моторном отсеке.

Подобные симптомы характерны для разных видов нарушений функционирования авто. Двигатель – не авторучка. Беспричинная разборка, сборка – длительное, хлопотное мероприятие. Предварительно следует убедиться в его необходимости.

Определение неработающего цилиндра

При возникновении нестабильного поведения двигателя необходимо попытаться локализовать причину, продвигаясь от простых проверок к сложным диагностическим методам обследования. Следует предварительно убедиться в исправности стартера, полном заряде аккумуляторной батареи.

Завести мотор, оставить на холостых оборотах.
Поднять капот.
Снять колпачок свечи первого цилиндра. Мотор заглох – цилиндр исправен, изменения не произошли – требуется вмешательство. Таким образом пройтись по остальным цилиндрам.
На забракованных цилиндрах поменять свечи, высоковольтные провода. Повторить тестирование. Неизменность ситуации указывает на поиск поломки внутри двигателя.

Наличие искры, топлива

Проверить поступление искры. На двигателе, оборудованном инжектором, отключить разъем подачи питания форсунок

Поочередно выкручивать свечи, прислонять корпусом на массу автомашины, запускать стартер, смотреть, соблюдая меры предосторожности. Удобнее совершать данные действия вдвоем (один находится под капотом, другой – в салоне).
Убедиться в поступлении топлива

На холодном моторе подключить форсунки, отключить разъем управления модулем зажигания. Вывернуть свечи. Стартером прокручивать двигатель в течение семи – десяти секунд. Резьба свечных посадочных мест залита топливом – норма. Сухие отверстия – проблемы с подачей горючего. Возникают вопросы к топливной системе, электронному блоку управления.

Компрессионный метод испытаний

Поиск виновника продолжается путем измерения давления в цилиндрах при максимальном сжатии. Компрессометр вставляется вместо свечи. Поршень устанавливается в верхнюю мертвую точку (специальная метка шестерни распределительного вала совмещается с отметкой на головке блока). Создается избыточное давление в верхней части цилиндра. Нормальное значение по прибору должно находиться в пределах 11 – 13кг/см3. Допустимое значение указывает завод – изготовитель в технической документации на автомобиль. Заниженная компрессия – отсутствие герметичности камеры сгорания.

Кольца на поршне стерлись.
Клапана неплотно прилегают.
Разрушена прокладка головки блока цилиндров.
Трещины блока, ГБЦ.

Залить на поршень немного чистого моторного масла (20 – 30мл), используемого для данного двигателя. Повторить измерение. Показатель улучшился – предстоит ремонт, замена поршневой группы. Положение не изменилось – вероятно, прогорели клапана. Не исключается замена клапанов, колец одновременно. Пора делать вскрытие двигателя.

Определить цилиндр с наименьшей компрессией возможно от руки. Поочередно оставляя свечу в испытуемой камере сгорания, остальные извлекая, прокручивать рукой коленчатый вал. Вариант применения минимального усилия укажет на подозрительный объект. Способ безопасный, простой.

Замена клапанов ВАЗ

Клапанный механизм является очень важным элементом любого двигателя. Он обеспечивает впуск топлива в камеру сгорания, ее герметизацию и выпуск отработанных газов. Если клапанный механизм находится в неисправном состоянии, герметизация цилиндров может быть нарушена, что приводит к потере мощности и скорейшему износу всех деталей двигателя. Рассмотрим, как производится замена клапанов на 8-ми клапанном и 16-ти клапанном двигателе.

Принцип действия клапанного механизма

Понять, как работает клапанный механизм в двигателе, совсем не трудно. В основе его работы лежит вращающий момент, который появляется при вращении коленчатого вала блока цилиндров. На его шкиве устанавливается ремень ГРМ, который передает вращение на распределительный вал головки блока цилиндров.

На протяжении всей конструкции вала имеются специальные выпуклости, которые расположены на разных его частях. Распределительный вал вращается и этими выпуклостями воздействует на втулки клапанов, которые их прижимают.

Как только вал прекращает свое воздействие, клапан, под действием пружины, возвращается в исходное положение.

Процесс закрытия и открытия клапанов четко синхронизирован с работой коленчатого вала. Клапана должны закрываться только в тот момент, когда поршень достигает верхней мертвой точки.

Как только смесь взрывается, поршень уходит вниз, а клапана открываются, чтобы дать возможность вырваться отработавшим газам.

Если нарушить эту последовательность действий, двигатель попросту не будет работать, а клапана непременно испортятся.

Условия работы клапанов крайне тяжелые. Они подвержены влиянию высоких температур и имеют свойство прогорать. В конструкции некоторых двигателей, которые для повышения мощности используют малый размер камеры сгорания, есть риск изгиба клапанов, если синхронность вращения распределительного и коленчатого вала будет нарушена после обрыва ремня ГРМ или его неправильной установки.

Замена на 8-ми клапанном двигателе ВАЗ 2114

Самая распространенная проблема таких двигателей – это прогорание клапанов. Стоит отметить, что происходит это достаточно редко, но, все же, случается. Клапана могут прогореть по следующим причинам:

Детонация двигателя. В этом случае, помимо замены клапанов понадобится еще и устранение причин детонации.
Езда на автомобиле, заправленном пропаном. Клапана могут прогореть, если не внести соответствующие изменения в программное обеспечение компьютера.
Эксплуатация автомобиля с некачественным топливом.
Езда на слишком больших оборотах. Даже предельно-допустимые значения оборотов могут привести к прогару клапана.
Некорректное калильное число свечей зажигания.

Это перечисление относится к 8-ми клапанному двигателю, в то время, как 16-ти клапанный имеет еще одну причину, по которой происходит замена клапана. При обрыве ремня ГРМ, поршни на большой скорости врезаются в клапана и их попросту гнет. Стоит еще раз напомнить, что владельцам автомобилей с обычным 8-ми клапанным двигателем бояться нечего, но ремень ГРМ рекомендуется менять своевременно.

Порядок действий при замене

Откройте капот автомобиля, выкрутите крепления системы впрыска и снимите ее. Отсоедините крышку ремня ГРМ и проведите его демонтаж. Затем, открутите крышку клапанного механизма и снимите ее. Ослабьте и выкрутите крепления распределительного вала и демонтируйте его. Допускается демонтаж вала и на снятой ГБЦ, однако, из-за отсутствия нормальной фиксации головки, сделать это будет очень трудно.
Выкрутите десять болтов крепления головки блока цилиндров. На разных сторонах двигателя они расположены по-разному: с одной стороны внутри ГБЦ, а с другой – наружи.
Отсоедините все, что препятствует дальнейшему проведению работ и снимите головку блока цилиндров.
Когда головка лежит на верстаке, можно приступить к рассухариванию клапанов. Чтобы это сделать, необходимо приобрести специальное приспособление. Чтобы ГБЦ не качалась и не двигалась, установите ее на блок цилиндров и затяните на пару болтов.
Снимите все пружины клапанов с помощью съемника (рассухаривателя) и вытащите маслосъемные колпачки.

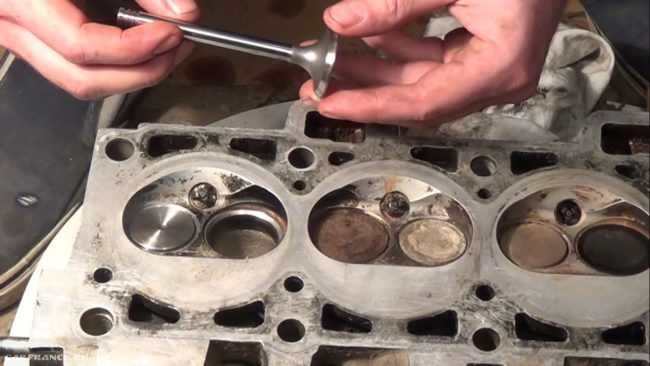

Теперь вытащите клапана из направляющих отверстий с внутренней части ГБЦ.
При замене клапанов, необходимо выполнить их притирку. После этого, соберите все узлы в обратной последовательности.

Как поменять головку блока цилиндров на ВАЗ 2114 своими руками

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку.

В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому.

И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Процесс

Первым делом нужно отсоединить минусовые АКБ.
Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
Затем нужно слить тосол.
Снижаем давление топлива.
Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
Демонтируем крышку ГБЦ.
Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница.Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
Убираем крышку.
Снимаем ремень газораспределительного механизма.
В обязательном порядке необходимо провести фиксацию валов от прокручивания.
Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
Убираем шкив с распредвала.
Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
Выкручиваем оставшиеся болты и снимаем ее.
Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке.Порядок в котором должно проходить ослабление болтов
Потом полностью выкручиваем болты и вынимаем их с шайбами.
Полностью снимаем головку.
В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
Снимаем полностью ГБЦ.
Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
В первую очередь ставим новую прокладку.
Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
Вставляем болты.
Начинаем их затяжку с помощью динамометрического ключа.
Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов.Порядок затяжки
Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

Загрузка …

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Процесс замены клапанов

Перед тем, как приступить непосредственно к процессу замены клапанов, стоит отметить, что автомобилист должен владеть конструктивными знаниями и умениями по ремонту главного силового агрегата.

Необходимый инструмент

Итак, прежде чем, что-то делать необходимо, собрать некоторый инструментарий. Что же потребуется автомобилисту: новые впускные и выпускные клапана, направляющие втулки, седла клапанов, маслосъёмные колпачки, набор ключей и головок, отвертки, приспособление для рассухаривания клапанов, съёмник сальников клапанов, время и руки растущие с того места.

Алгоритм

Итак, когда все собрали, можно приступить непосредственно к пошаговому процессу замены:

Снимаем «клемму-минус» с АКБ.
Демонтируем кожух ГРМ.

Демонтируем кожух ГРМ

Демонтируем ремень ГРМ

Снимаем шестерню распредвала

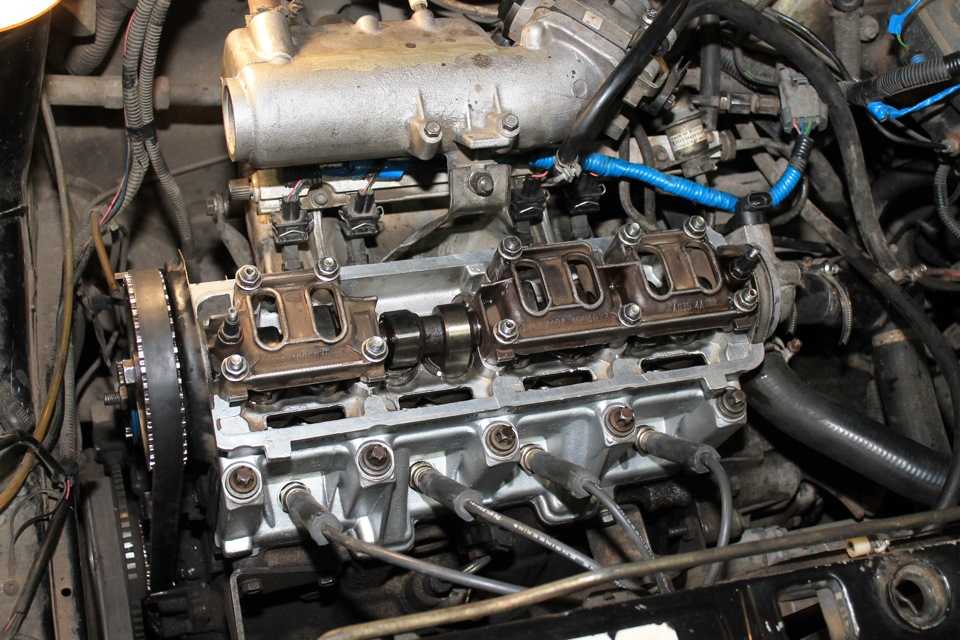

Снимаем крышу клапанов ВАЗ-2114

Проводим демонтаж толкателей

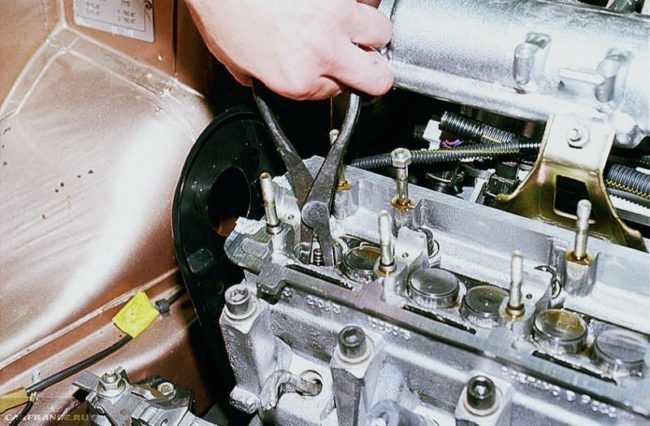

Демонтаж сальника клапана

Процесс рассухаривания клапанов

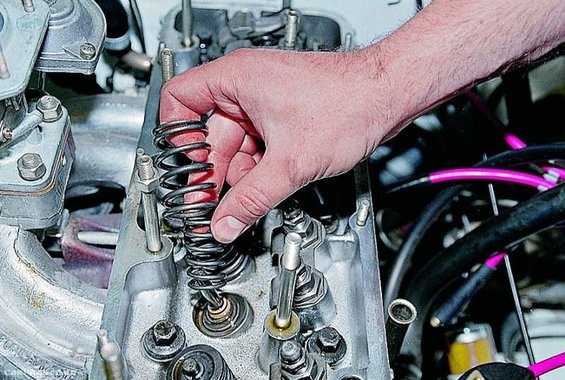

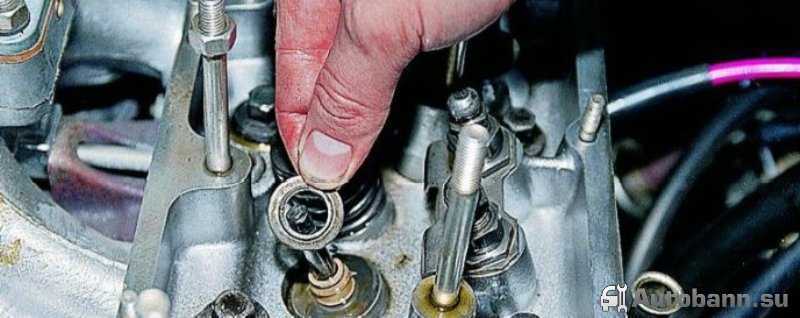

Процесс демонтажа пружин

Процесс притирки клапана

Установка новых клапанов в ГБЦ

Выбор запасных частей

К выбору клапанов стоит отнестись серьёзно, поскольку от качества изделия будет зависеть нормальная работоспособность главного силового агрегата. Как известно, существуют клапана впускные и выпускные, и они имеют разные каталожные номера, поэтому рассматривать их необходимо по отдельности.

Оригинал

2108-1007010 – оригинальный каталожный номер впускного клапана. Средняя стоимость изделия составляет 350 рублей за 1 штуку.

Комплект впускных клапанов

2108-1007012 – оригинальный каталожный номер выпускного клапана. Цена за 1 клапан – 500 рублей.

Комплект выпускных клапанов ВАЗ

Аналоги

Кроме оригинальных деталей, на автомобильном рынке запасных частей можно приобрести достаточно много альтернативных вариантов клапанов, как впускных, так и выпускных. Итак, рассмотрим, какие производители, и по какой ценовой политике предлагают запасные части. Рассматривать каждый вид клапана будем по отдельности.

Впускные клапана

AMP PLAD005-S-0-D – крупный и проверенный польский производитель запасных частей к автомобильным двигателям. Стоимость клапанов составляет 250 рублей за штуку.

Freccia R4387/SNT – итальянский производитель клапанов. Средняя стоимость изделия составляет 300 рублей.

Master-sport 08IN-SET/4/-MS – отечественный известный производитель. Стоимость одного клапана составляет 550 рублей.

Выпускные клапана

В отличие от впускных, аналогов выпускных клапанов больше, поскольку они более востребованы на автомобильном рынке запасных частей. Итак, рассмотрим, что предлагают разные производители:

Kolbenschmidt 17092 – немецкий производитель запасных частей. Стоимость клапана составляет 200 рублей.
Osvat 0504 – клапана итальянского производства, по 300 рублей за штуку.
AMP PLAD004-A-0-D – польские клапана, которые можно приобрести за 300 рублей/штуку.
Master-sport 08EX-SET/4/-MS – отечественный альтернативный производитель. Цена клапана составляет 550 рублей.
Ae V91180 – еще один итальянский производитель, который предлагает запасные части по 650 рублей.

Что делать, если троит на холостых

Также достаточно распространенная ситуация, причин возникновения которой существует в общей сложности три.

Возникли проблемы с подачей горючего. Необходимо промыть топливную систему и очистить форсунки ультразвуком.
Возникла неисправность в системе зажигания. В такой ситуации рекомендуется поменять свечи зажигания, проверить работоспособность катушки зажигания, а также установить новый комплект высоковольтных проводов.
Клапаны не отрегулированы должным образом. Вам потребуется провести регулировку клапанов. Если ситуация требует более кардинальных мер, тогда клапаны придется поменять.

Ситуации, когда троит двигатель, встречаются у огромного количества автомобилей. Модель отечественного производителя АвтоВАЗ в лице ВАЗ 2114 исключением не является. Это вовсе не приговор вашему двигателю. Просто необходимо оперативно предпринять соответствующие меры.

Если вмешаться в работу агрегата при первых же признаках «троения», вы сумеете избежать сложного и дорогостоящего ремонта. Но когда ситуация пускается на самотек и проверка узла откладывается изо дня в день на потом, приготовьтесь в скором времени потратить огромные деньги или вовсе искать новый двигатель на замену старого.

Загрузка …

Как выполнить замену маслосъемных колпачков автомобиля ВАЗ 2114 своими руками?

Инструменты

Для работы нужен комплект приспособлений и инструментов. Все они знакомы любому автомобилисту и имеются практически в каждом гараже:

Набор ключей гаечных.
Отвертка шлицевая.
Ключ храповика.
Пинцет, молоток и щипцы (пассатижи).
Пруток диаметром около 8 мм из мягкого металла.

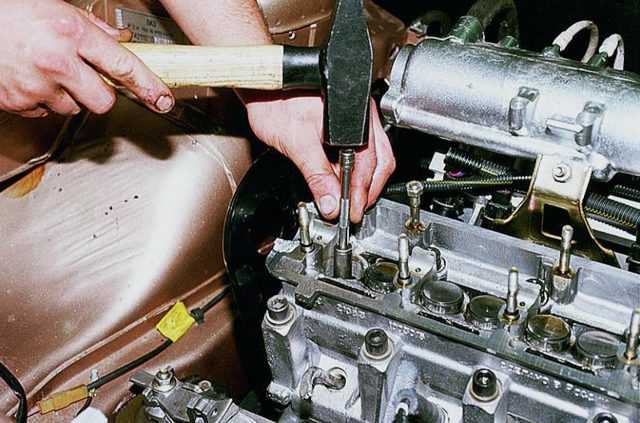

Оправка для запрессовки уплотнителей.
Устройство для съема сухарей.

При подготовке к замене «уставших» маслосъемных колпачков на ВАЗ 2114 могут возникнуть проблемы с наличием рассухаривателя, потому что он есть не у каждого водителя. Однако приобретя этот инструмент, автовладелец при ремонте ГБЦ всегда будет во всеоружии. Кроме этого, желательно иметь под рукой динамометрический ключ.

Последовательность основных переходов

Приступая к работе, следует выполнить несколько элементарных операций. Прежде всего нужно отключить аккумулятор, чтобы потом не заниматься выбором АКБ для своей машины. Установить ручной тормоз в верхнее положение. Дальнейшие действия выполняются в следующем порядке:

Открутить болт хомута, крепящего шланг вентиляции картера при помощи крестообразной отвертки, и снять его вместе с патрубком. Таким же образом снять остальные шланги.
Открутить гайки клапанной крышки и демонтировать ее.
Ключом «на 10» отвинтить гайки, крепящие массу на ГБЦ.
Выкрутив винт и две гайки, снять заглушку.
Отвернуть винты передней крышки ГРМ и снять ее.
Провернуть коленвал до момента совпадения меток, убрать заглушку на картере сцепления и проконтролировать совпадение меток.
Демонтировать шкив генератора, ослабить крепление ролика и снять ремень.

Процедура замены маслосъемных колпачков на автомашине ВАЗ 2114 продолжается подобным же образом на 4-м цилиндре. Далее коленвал нужно провернуть на 180 градусов, и повторить процесс на втором и третьем цилиндре. Автомобилистам, знакомым с установкой сальников клапанов на Lada 2110, знаком принцип работы, поэтому выполнение процесса для них не станет особой проблемой.

На автомобиле с 16-клапанным мотором нужно снимать два распредвала – это единственное отличие в технологии ремонта с ДВС на 8 клапанов. Устанавливая распределительный вал на место, гайки следует заворачивать динамометрическим ключом от середины к краю.

Обслуживание мотора

Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.

Техническое обслуживание

Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

Частые вопросы и ответы на них

Процесс ремонта двигателя ВАЗ 2114.

Какое масло заливать в двигатель ВАЗ 2114?

Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.

Какая рабочая температура двигателя?

Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113-2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.

Где находится номер двигателя на ВАЗ 2114?

Номер двигателя достаточно просто найти. Располагается он со стороны коробки переключения передач, возле термостата. Номер мотора всегда имеет площадку на блоке цилиндров, которая располагается в видном месте.

Гнёт ли клапана на двигателях ВАЗ 2114?

Конечно, как и в любом другом двигателе, у ВАЗ 2114 клапанный механизм гнёт. Это зачастую случается от перегрева, когда возникает прогиб головки. Гнуть клапана может и при обрыве ремня ГРМ.

Что делать, если не развивает мощность мотор, и падают обороты?

В этом случае, стоит провести комплексную диагностику силовому агрегату. Дело может заключаться, как в неработоспособности одного из датчиков, так и в механике. Найти неисправность можно своими силами или при помощи профессионалов в автосервисе.

Неисправности двигателя и ремонт

Разобранный мотор ВАЗ 2114.

Спустя 150 000 км пробега движку понадобится переборка (капитальный ремонт). Каждый автолюбитель может отремонтировать свой мотор самостоятельно, но многие не рискуют и обращаются в автосервис.

Для ВАЗ 2114 ремонт проводится по аналогии с мотором 2108, поскольку они достаточно похожи. Для того, чтобы заменить ремень ГРМ придётся зафиксировать распределительные валы. В комплекс операций по замене входят смена ремня ГРМ, ролика или двух, а также регулировка клапанов.

Для замены водяного насоса придётся, как и для смены ремня ГРМ, зафиксировать распредвалы. Поскольку, ремень проходит и через помпу, а поэтому процесс достаточно непростой.

Тюнинг движка

Тюнинг версия двигателя ВАЗ 2114.

Чип тюнинг ВАЗ 2114 проводится при помощи специального оборудования и направлен на увеличение мощности или снижения расхода потребляемого горючего. Такой вид работы стоит доверить профессионалам, поскольку только они имеют необходимые навыки и знания.

Что касается механической доработки, то здесь схема стандартная. В случае, полной доработки мотора, его необходимо полностью разобрать. Необходимо получить полный доступ к внутренней части силового агрегата. Далее, проводится процесс расточки-хонинговки и установки новых запасных частей с облегчённым весом.

Установленная турбина на двигатель ВАЗ 2114

После сборки рекомендуется установить тюнинг версию системы охлаждения и выпуска отработанных газов, так как сгорание будет происходить с выделением большего количества тепла, чем ранее. Масло в двигатель ВАЗ 2114 после тюнинга стандартное не подойдёт, поэтому рекомендуется, чтобы процесс доработки делали профессионалы.

Проверка качества выполненной работы

Проверить, насколько герметично прилегают клапаны можно, как уже говорилось вначале, при помощи керосина. Это самый распространённый метод. Клапаны собираются, на них устанавливаются пружины, затем блок головок переворачивается так, чтобы камеры сгорания смотрели вверх. После этого головка цилиндра, где надо проверить притёртые клапаны, заполняется керосином. Если по прошествии 10–15 минут протечек не произошло, то можно переходить к притирке следующих «клиентов».

Не менее надёжным будет использование вакуум-тестера. Прибор подключается к отверстиям со стороны впускного и выпускного коллекторов. Если показания манометра ниже необходимых, значит, плотность прилегания клапанов недостаточна и нужно повторить их притирку.

Есть ещё метод с применением карандаша. Для этого на рабочую кромку седла клапана вдоль всей окружности наносятся линии. Следующим шагом будет установить клапан на своё место, прижать его и провернуть пару раз по часовой стрелке и обратно. После этого достаём клапан и смотрим на сделанные карандашом отметки. Всё в порядке, если линии исчезли и поверхность закрасилась равномерно. При наличии неровностей притирку следует продолжить.

Наглядное сравнение притёртого и непритёртого клапанов

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как заменить на 16-ти клапанном двигателе Lada Priora

Такой двигатель страдает, в основном, от обрыва ремня ГРМ. Поршни «встречаются» с клапанами и, в итоге, последние загибаются, точнее всего, гнутся их втулки. Дальнейшая эксплуатация автомобиля, при этом, невозможна. Остается только замена клапанов.

Порядок действий

Как и в случае с 8-ми клапанным мотором, необходимо снять головку блока цилиндров. Перед этим, снимают ремень ГРМ, отсоединяют инжектор, бронепровода, свечи и крышку головки БЦ.
После этого отсоединяют уже два распределительных вала и затем уже снимают саму головку. Кстати после ее демонтажа, старая прокладка должна обязательно быть заменена. Для снятия головки, открутите крепежный кронштейн. Он предназначен для удерживания двигателя от наклонов и крепится к головке блока.
Вытащите сальник клапанов с помощью специального захвата и произведите демонтаж старых клапанов с помощью того же съемника. Будьте осторожны, так как пружины на клапанном механизме имеют достаточно высокую упругость, из-за чего частенько вылетают и теряются.
Вытащите старые клапана тем же способом, что и на 8-ми клапанном двигателе, с внутренней части головки блока цилиндров и установите на их место новые элементы.
Произведите сборку всех деталей в обратной последовательности, установите головку на блок цилиндров и монтируйте распределительные валы. Наденьте крышку, зафиксируйте ее и поставьте ремень ГРМ.
Установите оставшиеся части и жгуты проводов.

Чтобы клапана не гнуло, рекомендуется периодически производить оценку состояния ремня и менять его своевременно. Однако, многие водители, чтобы сохранить жизнь двигателю в случае обрыва ремня, устанавливают новую поршневую группу. Такой метод очень дорогой и потребует много сил для воплощения. Это связано с тем, что для установки новых поршней потребуется разобрать двигатель целиком, что самостоятельно сможет сделать не каждый водитель.

Берём в руки шуруповёрт

Ещё часто рекомендуют дрель, но у её патрона значительно выше обороты вращения, что не лучшим образом может сказаться на итоговом результате. Так что если всё же останавливаться на дрели, то брать нужно инструмент с возможностью регулировки оборотов и функцией реверса. Притирать клапаны в данном случае можно либо через камеры сгорания, либо просто сверху.

Притирка клапанов со стороны камеры сгорания

Работа выполняется в такой последовательности:

Первым делом изготовливаются из металла небольшие сплошные шайбы диаметром чуть меньше, чем у клапанных тарелок. По центру этих шайб прорезаются отверстия, как для плоской отвёртки.
Используя расплавленный битум (или его аналоги), шайбы с прорезями прикрепляются на тарелки клапанов.
ГБЦ переворачивается камерами сгорания вверх, ставится на своё место необходимый клапан и на притираемый участок наносится слой пасты.
В патрон дрели крепится стержень с окончанием, как у плоской отвёртки.
Плоское окончание стержня вставляется в разрез шайбы и на малых оборотах дрели начинается притирка клапана.
В каждую сторону клапан проворачивается около десяти раз. Надо также помнить, что при изменении направления вращения следует заново наносить абразивную пасту.
После процедуры на клапан цепляется его пружина.
Снять шайбу с клапана можно путём его нагрева.
Оставшийся битум удаляется растворителем, бензином или схожими средствами.

Как притереть клапаны сверху

Весь процесс практически полностью идентичен методу вручную. Главное отличие здесь в том, клапан вращается при помощи инструмента. Кое-кто стержень клапана напрямую крепит в патроне дрели, но для большей эффективности и безопасности в патрон лучше вставить стержень диаметром близким с таковым у стержня клапана. Затем берётся примерно 10-сантиметовый отрезок резиновой трубки и с её помощью соединяются упомянутые стержни. Для пущей надёжности следует резиновую трубку обжать на концах хомутами.

Минимально-необходимый инструмент для притирки клапанов дрелью
