Предохранители нива 2121 (лада 4x4) и реле с описанием назначения и схемами блоков

Штаны из нержавейки

Вот тут самое время рассказать о доработках двигателя. Установлен новый распределительный вал, изготовленный по расчетам ЛСГА. Разумеется, в комплекте с валом монтируют и новую шестерню для точной регулировки фаз газораспределения. Так же в контроллер зашита фирменная программа управления двигателем от ЛСГА.

Вместо серийного выпуска схемы 4 в 1 установлен «дымарь» 4-2-1 с длинными «штанами» (они как раз отвечают за прирост крутящего момента) из нержавеющей стали. В связи с изменением выпускной системы монтируется и удлиненный шнур кислородного датчика. Вместо стандартного глушителя — так называемый тихий прямоточный. Кроме того, доработаны каналы головки блока цилиндров и клапаны.

Например, их запорные фаски теперь под углом 30 градусов вместо штатных 45, а это в определенный момент дает увеличение расхода воздуха и в конечном счете хорошие «низы» мотору. Вопрос экологии Нивы ЛСГА не остался за кадром. За дополнительную плату в измененную систему выпуска монтируют спортивный нейтрализатор.

Существует и экономный вариант — перенос на новое место штатного нейтрализатора. Но он сопровождается небольшой потерей мощности (порядка 2 л.с.).

Набор оригинальных компонентов для Нивы ЛСГА — 95. Версию со 105-сильным двигателем дополняет еще доработанная головка блока цилиндров.Набор оригинальных компонентов для Нивы ЛСГА — 95. Версию со 105-сильным двигателем дополняет еще доработанная головка блока цилиндров.

В результате полного комплекса доработок двигатель Нива ЛСГА выдает 106 л.с. при 5170 об/мин.

Максимальный крутящий момент достигает 163 Н.м при 4080 об/мин. Причем прирост момента в сравнении с серийным мотором есть с самых «низов», но самый большой довесок выпадает как раз на промежуток 3200–4800. Это и обеспечивает столь приятную разгонную динамику Нивы (читай — эластичность мотора) на высших передачах в том диапазоне скоростей, где раньше ее не было.

В ходе доработки головки блока цилиндров одной пришлось пожертвовать. Она распилена на куски для изучения каналов, толщины стенок и т.д.В ходе доработки головки блока цилиндров одной пришлось пожертвовать. Она распилена на куски для изучения каналов, толщины стенок и т.д.

Сейчас невозможно представить грамотную разработку без применения компьютера. Вот и с двигателем Нивы применяли программу имитации потоков.Сейчас невозможно представить грамотную разработку без применения компьютера. Вот и с двигателем Нивы применяли программу имитации потоков.

Внешние скоростные характеристики доработанных версий 105, 95, 90 л.с. в сравнении с серийным мотором.Внешние скоростные характеристики доработанных версий 105, 95, 90 л.с. в сравнении с серийным мотором.

Мощность двигателя Нивы ЛСГА 105 на фоне серийного агрегата.Мощность двигателя Нивы ЛСГА 105 на фоне серийного агрегата.

Мощность хорошо продает, а на дороге важнее крутящий момент. Сравните кривые крутящего момента доработанного и серийного мотора. Характеристики сняты на стенде MAHA.Мощность хорошо продает, а на дороге важнее крутящий момент. Сравните кривые крутящего момента доработанного и серийного мотора. Характеристики сняты на стенде MAHA.

Последовательно спустимся сверху вниз по остальным ступеням доработок.

Нива ЛСГА 95 л.с. — это перечисленный набор минус доработанная головка блока цилиндров и клапаны. ЛСГА 94 л.с. — минус прямоточный глушитель. ЛСГА 90 — минус доработанная система выпуска.

В этом варианте остается только новый распредвал, шестерня точной регулировки фаз, программа управления ЛСГА, настройка на стенде MAHA.

Остается намекнуть — все наработки для двигателя Шевроле Нивы вполне пригодны и для Лады 4х4.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl Enter

Топливная система нива 21214 инжектор схема

Lada 4х4 (ВАЗ-21214) : Система питания двигателя

Система питания: 1 — впускная труба; 2 — топливная рампа; 3 — электрический разъем блока управления дроссельным узлом 4 -дроссельный узел; 5 — ресивер; 6 — регулятор давления топлива; 7 — клапан продувки адсорбера; 8 -топливный фильтр; 9 — вентиляционная трубка; 10 — наливная труба; 11 — гравитационный клапан; 12 — сепаратор; 13 — топливный модуль; 14 — топливный бак; 15 — адсорбер; 16 — форсунки

Топливо подается из бака, установленного в углублении пола под задним сиденьем. Бак прикреплен к кузову болтами и закрыт сверху металлической крышкой. Топливный бак состоит из двух стальных штампованных частей, сваренных между собой.

Наливная труба соединена с баком двумя бензостойкими резиновыми шлангами: толстый шланг служит для заливки топлива, тонкий -для отвода воздуха, вытесняемого из бака при его заправке топливом. Шланги закреплены хомутами.

В пробку заливной горловины встроены впускной и выпускной клапаны, предотвращающие деформацию бака при изменении давления внутри него.

Топливный модуль, включающий топливный насос и датчик указателя уровня топлива, установлен

в топливном баке. Для грубой очистки топлива на входе модуля имеется сетчатый фильтр, защищающий подшипниковые узлы и коллектор насоса от абразивных частиц, содержащихся в топливе.

Для доступа к топливному модулю под подушкой заднего сиденья необходимо снять крышку отсека топливного бака.

Уровень топлива в баке определяется с помощью датчика указателя уровня топлива, закрепленного на топливном модуле.

Топливный насос — электрический, погружной, вихревого типа.

Насос включается с помощью реле по команде контроллера системы управления двигателем (при включенном зажигании). От топливного насоса по шлангам и трубопроводам топливо подается под давлением через топливный фильтр, расположенный под днищем автомобиля, к топливной рампе. Топливо, проходя через насос во время его работы, смазывает и охлаждает его.

Насос создает в системе давление, превышающее рабочее давление в топливной рампе. Топливный фильтр тонкой очистки — неразборный, с бумажным фильтрующим элементом.

На корпус фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива. Топливная рампа представляет собой полую планку и служит для подачи топлива к форсункам.

Топливная рампа в оборе: 1 — регулятор давления топлива; 2 — форсунки; 3 — топливная рампа

Топливная рампа закреплена двумя винтами на впускной трубе.

На рампе находятся штуцер для контроля давления топлива и регулятор давления. Последний изменяет давление в топливной рампе в пределах от 3,0 до 3,2 бар (3,0— 3,2 кгс/см2) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками.

Топливо под давлением подается во внутреннюю полость рампы, а оттуда через форсунки во впускную трубу.

Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки выполнен распылитель, через который топливо впрыскивается во впускные каналы. Управляет работой форсунок контроллер.

Форсунки уплотняются в рампе и впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами. При обрыве или замыкании обмотки форсунку следует заменить. Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.

Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры — «топливную» и «воздушную»: «воздушная» соединена вакуумным шлангом с ресивером, а «топливная» — непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму и открыть клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, перепуская некоторое количество топлива через сливной трубопровод обратно в бак. При нажатии на педаль «газа» дроссельный узел открывает заслонку, разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан и давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан — давление топлива снижается. Перепад давлений, задаваемый жесткостью

Итак, где же находится реле стартера в автомобиле Нива Шевроле

С левой стороны от рулевой колонки под панелью приборов расположено наше устройство.

Так как это неразъемный механизм, то отремонтировать его не удастся. Он ломается по нескольким причинам:

контакты сгорели, вышли из обмотки или износились;

разрушились детали внутри этого механизма.

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

если под капотом жуж

если стартер работает, но мотор не запускается;

если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Классический стартер ВАЗ 2131 – это электрический двигатель с помтоянным током, мощность которого составляет 0,5-2кВт. Впуск и отключение осуществляет система пуска, которая представляет собой втягивающее реле. Также в стартере функционирует обгонная муфта с шестерней. Проявление основных дефектов и неисправностей стартерной установки можно услышать на слух, например: слышно как он щелкает.

Перед началом диагностических и ремонтных работ необходимо точно убедиться, что именно стартер вышел из строя. Практика показывает, что около 20% жалоб на стартер оказываются. Мощный источник тока и достаточно мощный управляющий сигнал являются обязательными условиями для запуска стартера.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

В Бензиновых двигателях с инжектором устанавливаются изделия, пусковой ток которых примерно равен 150-300 А. Стартеры для дизельных двигателей должны обладать вдвое большим пусковым током.

Алгоритм проверки стартерной установки

В первую очередь осуществляется проверка напряжения выходных клемм аккумуляторной батареи, которое должно составлять более В. Если полученные показания оказались меньше нормы, то следует произвести зарядку аккумулятора или его замену. При нормальном заряде аккумулятора, необходимо произвести замер напряжения, когда ключ зажигания находится в положении «Пуск». Большое снижения напряжения аккумуляторной батареи, свыше 2-2,5 В, говорит о том, что или АКБ не способен выдать требуемый ток, или стартерная установка вышла из строя. Для точного определения неисправной детали вам необходимо установить 100% рабочий аккумулятор и попробовать запустить автомобиль. Если запуск не происходит – значит, дело в стартере.
Если резкое снижение напряжения на выходных клеммах АКБ отсутствует, значит необходимо произвести замер напряжения на корпусе двигателя и выходной клеммы, расположенной на втягивающем реле. Если элементы, образующие силовую цепь, окислились или обгарели, показатель напряжения окажется намного меньше напряжения аккумулятора. В данном случае необходимо найти окислившиеся элементы. Если значительные потери напряжения отсутствуют, то необходимо осуществить подачу напряжения, с помощью временного проводника, сечение которого более 1-1,15 мм 2 , на втягивающее реле от «плюса» аккумуляторной батареи. Стоит быть внимательным, в некоторых случаях искрение может привести к взрыву АКБ. Если стартерная установка начала свое нормальное функционирование, значит, неисправность кроется в цепи управления. Отсутствие признаков жизни стартера в данном случае свидетельствует о его неисправности.

Реле стартера Нива, Лада 4х4 3D › Бортжурнал ›

Привет друзья!
О своей проблеме с запуском машины я писал ранее, суть проста – поворачиваешь ключ и в ответ только щелчки. Что это было, я не знал, эта проблема была с машиной с момента ее покупки в ноябре 2015 года.
С тех пор не было никаких предположений, что не менялось (провода взрывчатки, втягивающее устройство стартера, выключатель), кроме этого были очищены все места крепления минуса к кузову. Ничего не помогло. Думал гадал, долго советовался: что делать? Тут я задал вопрос, мне порекомендовали разные вещи, и вот мы с другом решили установить на стартер дополнительное реле. Может, это поможет!
И я могу вам сказать, что это помогло!

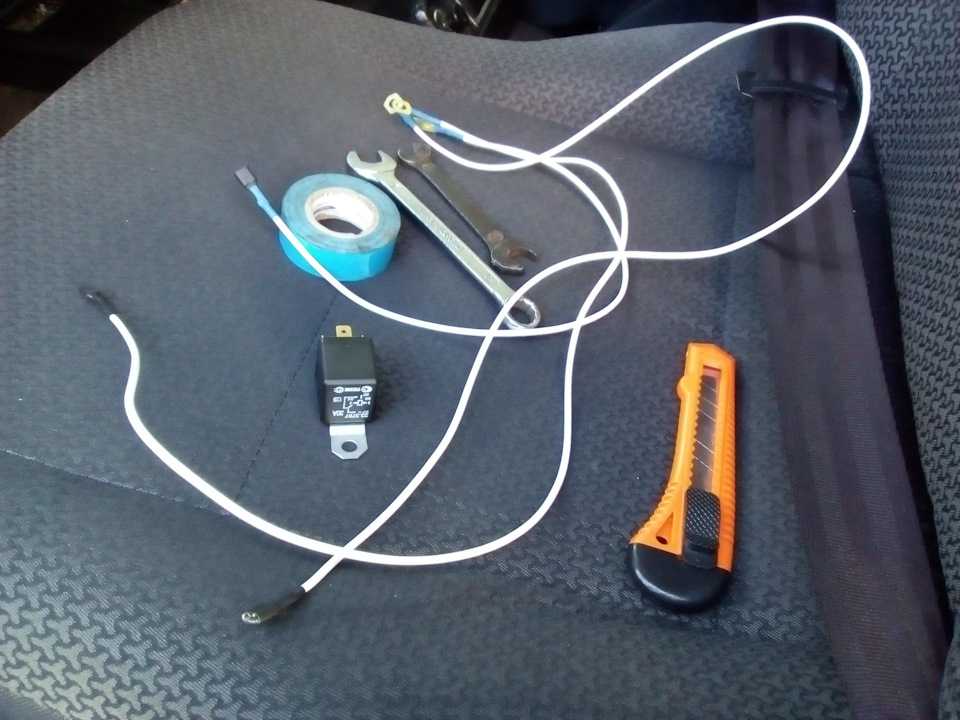

Для решения проблемы купили: реле 4 пин на 30А, «мамочки, папы», провод на 1,5 (взят с запасом), термоусадки. По схеме все подготовлено и смонтировано, осталось только установить.

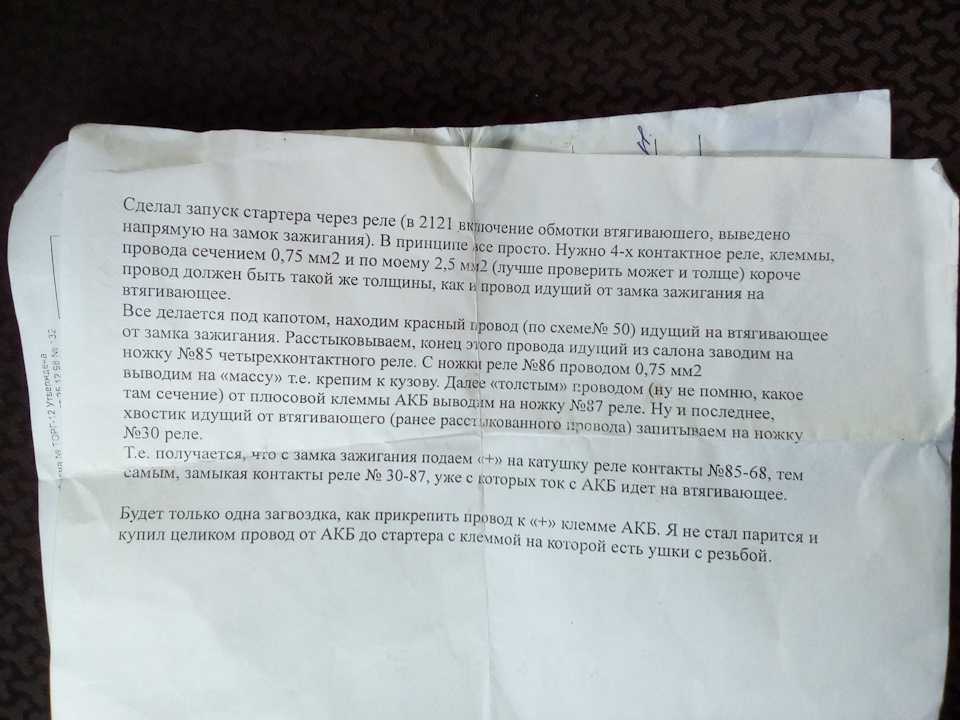

В натуральную величину сделал все как рекомендовали

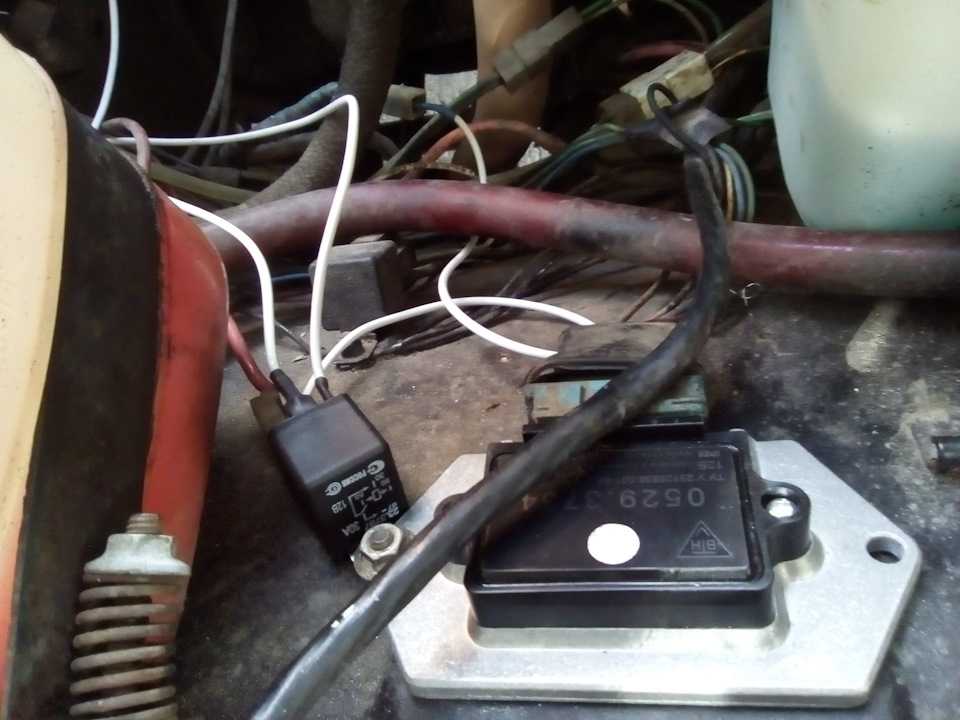

Полноразмерный, когда все провода подготовлены, осталось только подключить по схеме

В натуральную величину разомкнул основную цепь, вернул на реле по схеме

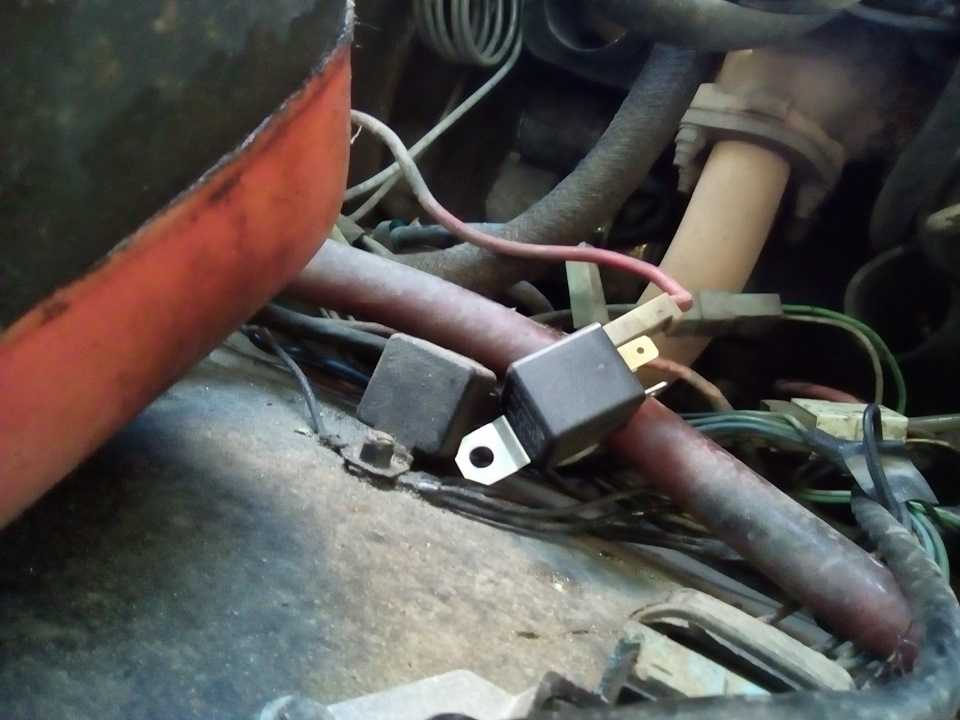

Полноразмерное реле фиксируется вместе с переключателем

Все габариты делались по такой схеме – все работает!
На подготовку проводов ушло минут 15, поэтому подключаем по схеме и пробуем – все работает! Начни с секса! После установки реле add, как я ни пытался повернуть ключ зажигания, машина всегда реагировала как надо! Проблема решена, теперь это просто сказка!

Всем привет!
————-
Обновление от 9 августа 2017 г. За 2 недели работы было 2 случая, когда эта схема вышла из строя. День был жаркий, ехал долго (поля и леса, то есть при хорошей нагрузке), моторный отсек чертовски нагревался, и после выключения двигателя перезапуска не произошло. Сломалось реле, не включился стартер. Пришлось цепляться по старой схеме (по сути, старые провода подключал), машина завелась. Потом как под капотом все остыло, подключил по новой схеме, все завелось. Жаль, что реле перегрелось до предела. Может еще что-то, но когда под капотом все остыло, новая схема заработала без нареканий.
————
Обновление до 20.08.17.
Реле наконец заворчало. Подключение по старой схеме работает, но по-прежнему не очень хорошо. В результате я просто купил новое реле, установил его и забыл о проблеме. Теперь все работает.

Расположение

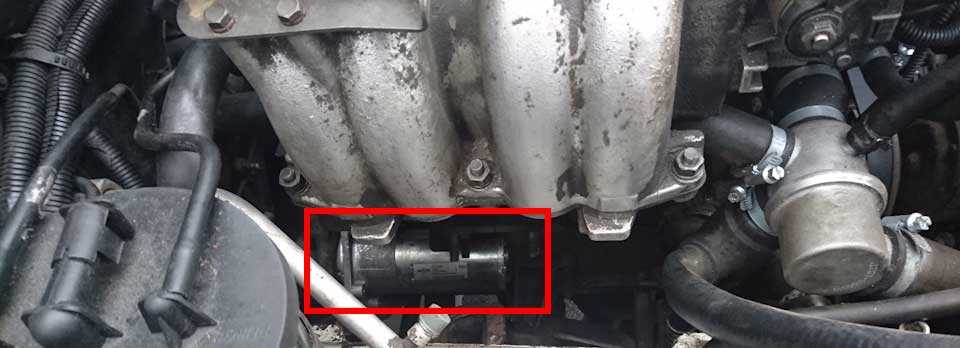

Стартер ВАЗ 2121 находится на корпусе коробки переключения передач, обнаружить его можно заглянув под капот, и обратить внимание под впускной коллектор двигателя, именно под ним и находится стартер

Устройство

Основными элементами электростартера являются: якорь, статор, щеточный узел и втягивающее реле. Подробную конструкцию можно увидеть на картинке ниже.

Рассмотрим основные детали стартера более подробно.

Якорь

Это своего рода ротор двигателя постоянного тока, который способен вращаться с высокой частотой. На валу якоря находится бендикс, который входит в зацепление с маховиком двигателя. Между двумя этими деталями и происходит процесс зацепа и раскручивания коленчатого вала.

Статор

Это обмотка внутри корпуса стартера, которая служит для создания магнитного поля, чтобы якорь стартера пришел во вращение. Эта деталь довольно простая в исполнении.

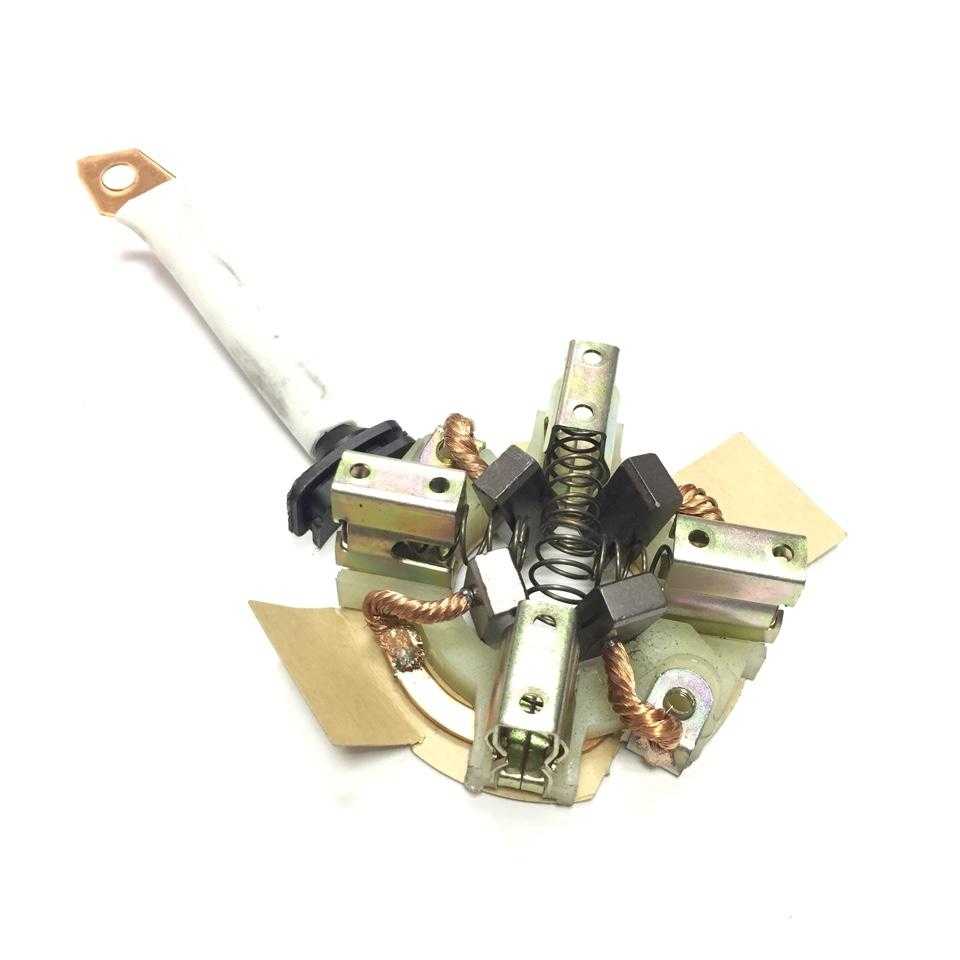

Щеточный узел

Данная деталь необходимо для создания электрического контакта с подвижной частью якоря (коллектором). Щеточный узел это устройство состоящее из щеткодержателей и самих щеток, которые проводят электрический ток между статором и ротором.

Втягивающее реле

Это реле, которое обеспечивает сцепления якоря стартера с венцом маховика по средствам электромагнитной индукции. Оно позволяет вводить и выводить из зацепления якорь стартера без повреждений шестерней. Основной частью втягивающего реле является соленоид.

Замена БП своими руками

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

На крышке основного блока маркировка предохранителей отсутствует.

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
а в блоках системы впрыска — современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

Выключить зажигание.
Открыть крышку дополнительного блока.
Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

Отключить аккумулятор от бортовой сети.
Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
Записать маркировку и положение проводов на старом блоке.
Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
Проверить номиналы предохранителей и правильность установки проводов.
Зафиксировать замененный блок гайками.
Подключить питание бортовой сети и проверить работоспособность цепей.

На фото показаны некоторые этапы демонтажа блока.

Откручивание крепежа

Снятие со шпилек

Разъединение штекеров проводки

Аналогично заменяются и другие блоки предохранителей или реле на ВАЗ 21214.

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

Для начала откройте капот и отключите аккумуляторную батарею.
Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
Сделав это, подденьте БП и снимите их со шпилек.
Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

https://www.youtube.com/watch?v=SqqIBAU8osQ

На крышке основного блока маркировка предохранителей отсутствует.

Фактическое расположение

Практически все электрические устройства на этих автомобилях рассчитаны на напряжение в 12 вольт. При этом ампераж может варьироваться от сотен ампер до десятков миллиампер. Для разделения силовых и управляющих токов используют коммутационное реле. Это предупреждает провода от чрезмерного нагрева или возгорания. Параллельно уменьшает общее количество проводки в автомобиле. Расположение коммутаторов в машине:

Слева под приборной панелью расположен блок 1 под первым набором предохранителей. Здесь находятся реле бензонасоса Нива 21214, зажигания, главного коммутатора и обоих электровентиляторов.
Справа от рулевой колонки блок реле отвечает за противотуманные фары, подогрев заднего стекла двери багажника и оба вида света (два элемента на дальний и ближний свет).
Выше второго блока расположены реле аварийной сигнализации и поворотников.
Реле стартера на Ниве 21214 рассчитан на несколько сот ампер и установлен в моторном отсеке.

Важно поддерживать нормальное состояние электроцепей и заменять их элементы на оригинальные. В противном случае возможен полный выход из строя контролируемого узла и полная остановка автомобиля

1 – блок предохранителей системы управления двигателем; 2 – реле стеклоочистителя ветрового стекла; 3 – блоки предохранителей; 4 – блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Предохранители в автомобилях ВАЗ, так же, как и в Ниве находятся непосредственно внутри автомобиля, их закрывает щиток, обычно, на приборной панели.

Это позволяет в случае необходимости разобрать и произвести ремонт с помощью подручных инструментов. Такой подход особенно выручает в холодный период времени – не нужно производить ремонт на улице, а также цена самостоятельной замены будет намного ниже, чем в центре техобслуживания.

Вышеуказанная схема включает такие компоненты, как реле и предохранители. В монтажный блок входят следующие элементы, представленные в таблице.

Обозначение элемента	Защищаемые цепи
Реле
K1	Отвечает за лампочки освещения внутри
K2	Устройство исправной работы стеклоочистителей, дворников.
K3	Прибор обозначения датчиков, указывающих направление поворотов.
K4, K5	Блоки ближнего и дальнего света.
K6, K7	Подключение не основных средств.
K7	Блок обогрева заднего стекла.
Предохранители
Ф1	Сигнальные огни, освещение номерного знака автомобиля, освещение багажного отсека и бардачка, 5A.
Ф2	Ближнее освещение левых габаритов, 7,5А.
Ф3	Левые фары, дальний свет, 10А.
Ф4	Противотуманное освещение, левые фары, 10А.
Ф5	Предохранитель на стеклоподъемники, 30А.
Ф6	Для подключения переносного освещения, 15А.
Ф7	Блок, отвечающий за вентилятор охлаждения двигателя, а также за срабатывание звукового сигнала, 20А.
Ф8	Обогрев задних стекол, 20А.
Ф9	Узел рециркуляции, очищение фар, лобового стекла; 20А.
Ф10	Дополнительный, может быть на зарядку аккумулятора.
Ф11	Габаритный правый свет, 5А.
Ф12	Правая фара, ближнее освещение, 7,5А.
Ф13,14	Противотуманное освещение, правые фары, 10А.
Ф15	Предохранитель подогрева сидений и закрытия багажного отсека, 20А.
Ф16	Работа сигнальной системы, 10А.
Ф17	Внутренний свет, исправность борткомпьютера, 7,5А.
Ф18	Отвечает за прикуриватель, свет в бардачке, 25А.
Ф19	Исправность центрального замка, стоп сигнала, подсветка заднего хода, обмотки генератора, 10А.
Ф20	Противотуманное освещение сзади, 7,5А.

Если выходит из строя какое-либо оборудование на автомобиле, то первым делом нужно проверить, цел ли предохранитель. Сделать это несложно и под силу даже начинающему автомобилисту и отправляться для этого на станцию технического обслуживания нет никакого смысла. Элементарная замена может обойтись вам в хорошую копеечку. Для этого достаточно найти блок предохранителей ВАЗ 2121 Нива, который конструкторы расположили в очень доступном месте.

Расположение

Предохранители в ВАЗ 2121 Нива находятся в салоне транспортного средства и закрыты специальным кожухом. Это достаточно удобное место для того, чтобы в любой момент произвести замену перегоревшего и при этом обойтись можно самыми обычными инструментами

Особенно это важно зимой или когда идет дождь, нет необходимости выходить на улицу, если поломка приключилась в пути

Таблица с расшифровкой схемы

Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Стартер на Ниве Шевроле

Стартер ваз 2107: устройство, диагностика неисправностей, ремонт и замена

Бывает такое что автомобиль начинает заводится с перебоями или вовсе не заводится. Одна из распространённых причин этого может быть неисправный стартер на Ниве Шевроле. Чтобы точно понять в нем проблема или нет нужно его демонтировать и произвести диагностику.

Данная деталь представляет собой электродвигатель с постоянным током и активируется благодаря постоянному магниту совмещенному с планетарным редуктором и реле. Перед демонтажем желательно понять в нем ли причина того что силовой агрегат не хочет заводится. Понять это можно как по внешнему виду проведя диагностику, так и поменяв АКБ на новый.

Диагностика

Следует проверить все соединения между АКБ и стартером, так как в случае плохого контакта может не достаточно мощности для проворачивания коленвала. Решить данную проблему можно зачисткой контактов.
Необходимо проверить аккумулятор, и в случае его неисправности произвести замену

Замена

Если вы задаетесь вопросом как сняь стартер на Шевроле Нива то ответ на данный вопрос вы найдете ниже:

Первым делом чтобы не допустить замыкания отсоединяем АКБ
У картера есть защита которую необходимо снять
Откручиваем несколько болтов которые крепят стартер
Снимаем тепловую защиту
Тянем на себя заменяемую деталь и отсоединяем от нее провода
Зачищаем силовые провода так как причина нестабильной работы могла быть именно в них

Когда деталь сняли, можно произвести ее диагностику и попытаться отремонтировать.

Если вы решили попробовать произвести ремонт, первым делом обратите внимание на планетарный механизм, понять состояние деталей данного агрегата можно разобрав его, достаточно просто открутить несколько болтов. Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый. Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый

Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый.

Втягивающее

Для того чтобы стартер не испытывал дополнительных нагрузок устанавливается специальное реле стартера Нива Шевроле, его еще называют втягивающее реле,состоящие из:

Двух обмоток
Магнита
Якоря
Пружины

Когда начинает поступать питание, якорь под воздействием электромагнитного поля начинает сжимать пружину, что приводит к вращению бендикса.Когда происходит пуск двигателя происходит отключение питания и пружина разжимается.

Неисправности

Выгорание или окисление контактов
Повреждается обмотка
Происходит износ якоря с пружиной
Разрушается корпус

Он состоит из цельного корпуса, поэтому в случае поломки ремонтировать его нецелесообразно.

Понять что требуется замена можно по следующим признакам:

Бендикс при запуске двигателя не возвращается обратно, и под капотом можно услышать жужжащий звук
При рабочем стартере силовой агрегат не работает
Поворачивая ключ зажигания слышны щелчки но сам элемент не вращается

Проверка и замена

Чтобы произвести проверку достаточно взять отвертку и замкнуть его контакты, которые располагаются с задней стороны устройства. При замкнутой цепи стартер должен заработать, а если останется в неподвижном состояние и будет слышен только щелчок, тогда его следует менять.

Для того чтобы произвести замену реле стартера на Шевроле Ниве нужно проделать следующее:

Откручиваем три болта которые крепят деталь
Извлекаем реле
Устанавливаем новую деталь
Проверяем работу

Если все сделано правильно он должен завестись

Если у Вас есть представление как все устроено и вы уверенны что причина неисправности во втягивающем, то можно смело приступать к замене и ремонту. Если есть какие либо сомнения тогда его нужно проверить на стенде под нагрузкой, так как случается такое что без нагрузки он работает отлично, а вот под нагрузкой перестает работать.

Стартер на Ниве Шевроле Ссылка на основную публикацию
