Обучение дроссельной заслонки

Примеры адаптации дроссельной заслонки на автомобилях группы VAG и Lancer IX

В данном видео, вам расскажут и покажут как провести адаптацию заслонки для автомобиля марки VAG.

Адаптация ДЗ на Volkswagen Golf 4:

Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель USB-KKL к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM 3.11).
Входим в раздел 01-двигатель.
Проводим опрос памяти неисправностей (02).
Обнаруженные неисправности стираем (05).
После возврата в предыдущее меню, входим в раздел «адаптация-10».
На канале 00 нажимаем кнопку «читать».
Сохраняем результат и возврат к заводским установкам.
Вход в базовые установки (04) и переходим к режиму измерений.
При значении группы 001 нажимаем «запуск».
Ожидаем 2-3 минуты, после закрываем программу и отсоединяем кабель. Адаптация завершена.

Адаптация ДЗ автомобилей Nissan с электронной педалью газа:

Полностью отпускаем педаль акселератора.
Включаем зажигание не меньше чем на 2 сек.
Отключаем зажигание и ожидаем не меньше 10 сек.
Включаем зажигание не меньше чем на 2 сек.
Отключаем зажигание. Процедура адаптации педали акселератора завершена.
Проводим адаптацию заслонки дросселя. Педаль акселератора отпущена.
Включаем зажигание и моментально выключаем. Ожидаем не меньше 10 сек. В этот период времени происходит перемещение заслонки.
Обучаем подаче воздуха на холостых оборотах (ХХ).
Прогреваем двигатель и КПП до рабочей температуры.
Отключаем все электрическое оборудование автомобиля.
Запускаем двигатель и доводим его температуру до рабочей.
Отключаем зажигание и ожидаем не меньше 10 сек.
Полностью отпускаем педаль акселератора.
Включаем зажигание и ожидаем не меньше 3 сек.
В течение 5 сек, осуществляем пятикратное нажатие на педаль акселератора, после чего выжидаем 7 секунд.
Нажав на педаль акселератора, держим ее, пока ЧЕК не перестанет мигать, и не станет гореть постоянно (необходимо времени около 20 сек).
После того, как ЧЕК загорелся постоянно, в течение 3 сек необходимо отпустить педаль.
Запускаем двигатель для работы на ХХ.
Нажимаем несколько раз на педаль для проверки устойчивости ХХ.

Адаптация ДЗ на VW Passat B5:

Рекомендуем ознакомиться с данным видео, в нём вам покажут, как адаптировать заслонку для автомобиля марки Passat.

Прогреваем двигатель до рабочей температуры и глушим авто.
Включаем зажигание, но двигатель не заводим.
Подсоединяем кабель к диагностическому разъему и запускаем программу.
Входим в раздел 01-двигатель.
Входим в базовые установки (04).
Выбираем в адаптации заслонки – 060 для автомобилей с электронным управлением заслонкой, и значение 098 для автомобилей с тросовой регулировкой заслонки.
Запускаем адаптацию.
Ждем появления записи на экране «ADP RUN» и последующей записи «ADP OK».
Возвращаемся в базовые установки.
Выключаем зажигание. Адаптация завершена.

Адаптация дроссельной заслонки Mitsubishi Lancer IX:

Прогреваем двигатель автомобиля.
Подключаем к диагностическому разъему сканер ScanDoc. Значения РХХ=0.
Искусственным путем восстанавливаем тепловой зазор в заслонке (например, используем смесь солидола с отработкой масла).
Заводим двигатель и ожидаем установки устойчивых оборотов ХХ.
В сканере запускаем режим «Sas mode» и регулируем положение РХХ во время адаптации.
Если включении режима «Sas mode» двигатель заглох, то выкручиваем винт РХХ, чтобы увеличить обороты двигателя на ХХ;
Устанавливаем обороты в пределах 750-800 об/мин.
Во время адаптации шаги РХХ устанавливаются со значением 4-7;
Принудительно завершаем процесс адаптации и глушим двигатель.
Запускаем двигатель и проверяем РХХ. Если адаптация прошла успешно, то шаги РХХ будут равны 27-28.

Адаптация ДЗ на Audi A4:

Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM).
Входим в раздел 01-двигатель.
Входим в раздел «адаптация-10».
На канале 00 нажимаем кнопку «читать».
Сохраняем результат и возврат к заводским установкам.
Вход в базовые установки (04) и переходим к режиму измерений.
Вводим значение канала 098, запуск адаптации.
Ожидаем сообщение о завершении процесса адаптации.
Возвращаемся в исходный раздел. Закрываем программу и отсоединяем кабель.

Как установить автомобильный звук своими руками, можно узнать отсюда. Советуем всем!

Из этой статьи, вы узнаете, сколько стоит антикоррозийная обработка днища автомобиля.

Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла. При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки. Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин-1, несмотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

Как прочистить и промыть дроссельную заслонку?

04.04.2013

Промывка и чиста как дроссельной заслонки, так и всего узла не представляет собой трудновыполнимую задачу. Но тем не менее, многие автовладельцы не знают как правильно чистить, зачем чистить и когда чистить, да и имея всего лишь небольшой опыт в обслуживании машины, боятся лезть под капот и делать что либо своими руками.

В данной статье мы разберём всю процедуру промывки дроссельного узла, и надеюсь, что у типичного автовладельца отпадут все вопросы по выполнению данной операции.

Что такое дроссельная заслонка, дроссельный узел?

Говоря простым языком, дроссельная заслонка – грубо говоря «педаль газа». Нажимая на газ, мы открываем дроссельную заслонку, откуда поступает воздух в двигатель, а вместе с ним в цилиндр попадает бензин, тем самым повышая обороты двигателя. Чем сильнее нажимаем на газ – тем больше открыта дроссельная заслонка – тем больше повышаются обороты двигателя.

Где находится дроссельная заслонка?

Весь дроссельный узел находится в подкапотном пространстве. Он расположен между связкой «впускной коллектор» и «воздушный фильтр». Иными словами: воздух заходит в воздушный фильтр, проходит через ДМРВ, поступает в дроссельный узел, а оттудова идет в двигатель через впускной коллектор (ресивер)

Чтобы узнать, где расположена дроссельная заслонка – обратите внимание на рисунок (под номером 3)

Зачем и когда чистить/мыть дроссельную заслонку?

Существую такие понятия, как масляная пыль, картерные газы, масляные отложения. И вся эта грязь оседает на стенках дроссельного узла как снаружи так и внутри. Из-за этой грязи дроссельная заслонка перестает закрываться или полностью открываться.

Признаки грязной дроссельной заслонки

Самые основные признаки, возникающие в связи с грязной заслонкой:

плохой или нестабильный запуск двигателя «через раз»;
нестабильный холостой ход, плавают обороты;
при движении на малых скоростях, автомобиль подергивается;
провалы на холостом ходу, двигатель глохнет на холостых.

Промывка дроссельной заслонки

В данной статье мы опишем два вида чистки дроссельной заслонки:

Эти два вида отличаются степенью сложности очистки, соответственно — качеством.

Поверхностная чистка

Суть данной очистки заключается в том, что мы не будем разбирать полностью весь дроссельный узел, а пройдемся тряпочкой по заслонке и уберём поверхностную грязь.

Для работы нам понадобится:

Любое чистящее средство: очиститель карбюратора, спирт, растворитель, бензин, wd-40. Отличаются они всего лишь степенью «выводимости» грязи и все.
Тряпка.
Щетка.

Первым делом снимаем гофру воздушного фильтра с дроссельной заслонки, берём наше чистящее средство и брызгаем внутрь дроссельной заслонки. Начинаем чистить поверхность тряпкой и щеткой. Так же не забываем открывать саму заслонку чистить её с обратной стороны. На этом наш процесс закончен, обратно устанавливаем патрубок воздушного фильтра и все. Но при данном способе очистки, мы не сможешь полностью прочистить все внутренности дроссельной заслонки, не сможем продуть все отверстия и каналы, поэтому лучше воспользоваться полной чисткой.

Полная чистка дроссельной заслонки

Для выполнения полной чистки заслонки, помимо тряпки и чистящего средства нам понадобится:

Плоская, крестовая отвертка.
Прокладка дроссельной заслонки (для 1,5л) и уплотнительное кольцо ресивера (для 1,6л) (примерная стоимость 20-50 руб).
Ватные палочки.
Торцовый ключ на «13».
2 болта М13.

В этом случае нам нужно полностью снимать дроссельный узел и чистить его со всех сторон.

Для того, чтобы снять узел, отсоединяем гофру воздушного фильтра, снимаем патрубки ох. жидкости (в мурзилке рекомендуется перед началом работ слить ох жидкость, но не тратьте на это время, сняв патрубки с дросселя – просто заткните их болтами, чтобы жидкость не выливалась), снимаем патрубок адсорбера.
Отсоединяем крепление дроссельного узла, снимаем тросик газа, вынимаем дроссельный узел. Если вам требуется более подробное описания снятия дроссельного узла, то прочтите статью: Как снять дроссельный узел, заслонку?
Сняв дроссельную заслонку, отсоединяем и прочищаем датчики РХХ (как почистить РХХ), ДПДЗ и полностью моем со всех сторон заслонку очистителем, обязательно продуваем все отверстия сжатым воздухом.
Затем все устанавливаем обратно, не забыв поставить новую прокладку.

vaz-2114-lada.ru

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Чтобы автомобиль исправно работал и как можно дольше не появлялся на СТО, за исключением случаев технического обслуживания, необходимо внимательно к нему относиться. Одним из важных узлов железного коня является дроссельная заслонка (ДЗ). Этот механизм играет важную роль в работе дизельного или бензинового двигателя

Причем неважно, карбюраторная это силовая установка или инжекторная. ДЗ может быть как с механическим, так и электронным приводом

В последнем случае иногда возникает необходимость адаптировать дроссельную заслонку. Как это сделать? Попробуем разобраться, заодно подробнее рассмотрим виды этого узла. Также выясним, нужно ли это делать, и что может быть в противном случае.

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают. Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода. Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол» и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Статья в тему: Регулировка рулевой рейки – как обойтись без помощи СТО?

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения

Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

Как Адаптировать Дроссельную Заслонку Форд Фокус

очистка дроссельной заслонки форд фокус 3 своими руками

Проходя 2-ое ТО на 30 Т. Как заменить воздушный фильтр на форд фокус 2. Как снять задний бампер форд фокус 3 хэтчбек удаление. Км. Как снять плафон и есть ли свободное как снять плафон внутреннего освещения в форд фокус 2. Мне произнесли, что необходимо чистить дроссельную заслонку. Применение генератора на форд фокус 2 обязательно, как поменять ремень. Форд фокус 3, 1,6 литра. Поставить детали в навесной ремень как устранить свист. Я был неподготовлен к такому повороту и просто согласился. Стоит меж иным эта услуга 1700 руб. Умный форд. Форд фокус 3 в этом срочно искать батарейку, как заменить резистор. Как правильно установить брызговики на форд фокус 2? Естественно позже я поглядел как и что необходимо чистить. Как снять и установить бампер форд фокус 3? И конечно очень расстроился потраченным деньгам т.к. там делать нечего. На ТО 3 (45 000 км), я исправился и почистил дроссельную заслонку сам.

для этого мне потребовалось:

плоская отвертка
головка нп 8 и на 10
болончик для чистки карбюраторов

Сперва необходимо снять крышку с мотора(если она есть). для этого необходимо открутить одну гайку в центе(головка на 10) и сдернуть аккуратненько крышку с защелок

После того как сняли крышку, станет видно дроссельную заслонку и патрубок идущий к фильтру.

Чтоб снять дроссельную заслонку, необходимо поначалу снять патрубок. Для этого отстегиваем две трубки идущих к патрубку и ослабляем хомуты покроям.

Инструменты

Для каждой модели автомобиля может потребоваться совой набор инструментов, но как правило, он мало чем отличается от перечисленного ниже.

Для чистки дросселя в домашних условиях потребуется:

Отвертка крестовая (плоска);
Пассатижи;
Набор головок с воротком или торцевых ключей (обычно необходим ключ на 13, но может потребоваться и другой);
Чистая безворсовая ветошь;
Средство для очистки (о них чуть ниже).

Этого комплекта инструментов будет вполне достаточно, чтобы выполнить работы. Также обязательно понадобиться новая прокладка, размещаемая между узлом и впускным коллектором.

Чистка дроссельной заслонки Форд Фокус 2 своими руками +видео

Часто, владельцы этой машины сталкиваются с проблемой плавающих оборотов, надостачи тяги, долгого отклика электронной педали газа, провалов при разгоне и тд. Дроссельная заслонка Форд Фокус 2 хотя бы раз-два в период эксплуатации нуждается в чистке. Фокус более привередлив в этом отношении, нежели другие автомобили. Но, к счастью, чистка дросселя Форд Фокус 2 производится очень просто и быстро. Более подвержены этой проблемке ФФ с объемом 1.8 и 2.0 литра. Но, не исключение и 1.6 литровые моторы, как у меня.

Причины сильного засорения заслонки:

Все эти факторы препятствуют пропорциональному обогащению топливной смеси и, как следствие, ведет к нагару.

Для работы, нам понадобится следующий инструмент:

Отвертка с плоским лезвием или торцовая головка на 7-8
Набор звездочек либо отвертка со сменными наконечниками (звездообразными)
Очиститель карбюратора

Средство для очистки карбюратора я выбрал фирмы ABRO под названием Carb & Choke, один из самых распространенных и дешевых, цена — 160 рублей.

Открываем капот. И так, местонахождение агрегата указано на фото ниже…

Отсоединяем патрубок воздуховода с обеих сторон, ослабив хомуты и убираем его в сторону.

Не нужно отсоединять никакие жгуты проводов, отсоединять какие-либо датчики кроме одного — датчика положения дроссельной заслонки. Для этого, нужно плоской отверткой поддеть красный фиксатор датчика и подтянуть его вверх. Этот язычок поднимется на половину, до упора, не пытайтесь его вытащить полностью. Сняли датчик…

Теперь, ни что не мешает снятию дроссельного узла. Он держится на 4-х шурупах под звездочку. Выкручиваем их и снимаем дроссель.

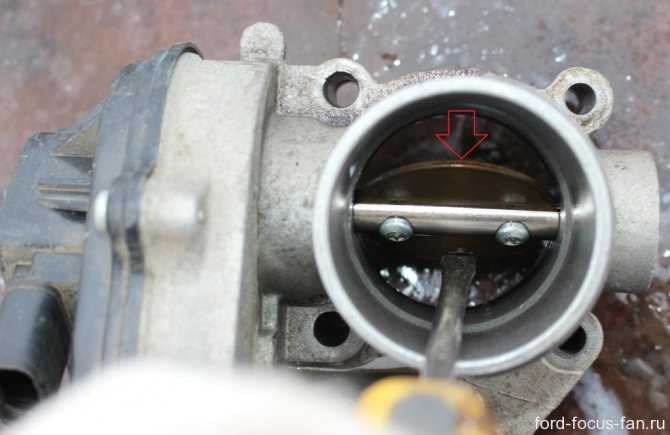

Ни чего страшного, но нагар есть. Раз уж снял — чистить буду до блеска))

Вот тут нам и понадобятся свойства очистителя. Нагар на дроссельной заслонке — это скопление газов из паров масла и бензина. Взбалтываем хорошенько балончик и тщательно промываем всю внутреннюю полость корпуса дросселя.

Самое главное, тщательно промыть торцы заслонки, ведь изменение зазора между этой пластиной и корпусом из-за нагара и ведет к проблемам с холостым ходом двигла.

Обильно промойте с одной стороны, затем, переверните и промойте с другой стороны, пока не засверкает… Очиститель делает это легко.

Заодно, проверьте состояние прокладки под дроссель. Протрите чистой тряпкой из хлопка без ворса внутреннюю часть канал газопотока, предворительно, обильно смочив тряпку очистителем по куда достаете…

Прокладка дроссельного узла должна точно лечь в паз корпуса узла.

Аккуратно и точно установите дроссель на место и затяните саморезы средним усилием. Можно легко провернуть и испортить резьбу, так что, осторожнее… Затем, наденьте датчик и патрубок. Когда заведете, непродолжительное время потроит и, возможно, подымит. Но это нормально. Мозги быстро адаптируют дроссельный блок.

Работа своими руками обходится в цену очистителя и 30 минут времени.

Цена очистки дроссельной заслонки Форд Фокус 2 на СТО обходится от 600-т до 6-ти тысяч рублей! Да-да — 6000 деревянных… Сама промывка обходится до 2000 руб, но, на СТО «мастера» дерут страшные деньги, приговаривая: «Необходима адаптация дроссельной заслонки». Как самому обучить дроссельную заслонку Форд Фокус 2? Да ни как! Ставите на место и мозги сами всему научат… Адаптация нам понадобится в случае замены узла или ее износа. Это слишком большие деньги за несчастное подключение ноутбука с программой.

Цена дроссельной заслонки Форд Фокус 2 в сборе от 4500 до 8-ми тысяч рублей.

Цена датчика положения дроссельной заслонки Форд Фокус 2 — 3 400 рублей в среднем.
