Блоки предохранителей в моторном отсеке Kia Ceed 1 поколения

Первая версия

Силовой блок подкапотного пространства Киа Сид 2007 спрятан под пластиковым кожухом. На его тыльной части находится схема предохранителей и реле, пластиковые клещи для их изъятия.

Далее представлена расшифровка (с указанием порядковых номеров) защищаемых плавкими вставками Kia Ceed 2011 электрических цепей:

• ABS 2, 1 (1, 2) – антиблокировочная и стабилизационная система (20 и 40А);
• B+1, B+2 (3, 24) – ЭБУ салонного оборудования (50А);
• RR HTD (4) – подогрев внешних зеркал (40А);
• BLOWER (5) – охлаждающий вентилятор радиатора мотора (40А);
• C/FAN (6) – охлаждающий вентилятор радиатора кондиционера (40А);
• H/LP WASHER (7) – омывающий комплекс оптики спереди (20А);
• SPARE (8, 14, 15, 17) – не задействован (запасной);
• ALTERNATOR (9) – генератор (125А);
• MDPS (10) – ЭУР (80А);
• FR FOG (11) – ПТФ спереди (15А);
• A/CON (12) – кондиционер;
• HAZARD (13) – световое оповещение аварийной остановки (15А);
• F/PUMP (16) – насос подачи топлива (15А);
• ECU 1, 2, 3 (18, 19, 20) – ЭБУ двигателя (20А);
• INJ (21) – кондиционер, топливные форсунки (15А);
• SNSR2, 1 (22, 34) – датчики;
• HORN (23) – цепь подачи сигнала (15А);
• ING2 (25) – выключатель зажигания, стартер (40А);
• IGN1 (26) – выключатель зажигания (30А);
• ECU (27) – основное реле (30А);
• ABS (28) – антиблокировочный, стабилизационный программный комплекс, датчик ESP;
• ECU2 (29) – зажигание;
• B/UP (30) – лампочка заднего хода;
• H/LP LO RH, LH (31, 32) – правый и левый ближний свет;
• H/LP HI (33) – дальний свет (20А).

Релейная часть:

• C/FAN 1, 2 – первая и вторая скорость охлаждающего вентилятора радиатора ДВС (R1, R2);
• START – пусковое устройство (стартер) (R3);
• F/PUMP – насос подачи топлива (R4);
• A/CON – система кондиционирования (R5);
• H/LP LO, HI – ближний, дальний свет (R6, R8);
• HORN – сигнал (R7);
• FOG LP – ПТФ сзади (R9);
• WIPER – дворники (R10);
• MAIN – основное реле (R11).

Вторая версия

Схема Вторая вариация блока предохранителей в моторном отсеке Киа Сид 2009 находится в том же месте, что и первая. Далее представлена расшифровка защитных элементов схемы для Kia Ceed 2010:

• 1, 9 – основное реле;
• 2, 16 – система кондиционирования;
• 3, 18 – насос подачи топлива;
• 4, 12, 17 – ЭБУ двигателя;
• 5 – антиблокировочная, стабилизационная система;
• 6 – фонарь заднего хода;
• 7, 8, 10, 14, 29, 34, 36, 46 – не задействован;
• 11, 13 – датчики;
• 15 – кондиционер, топливные форсунки;
• 19, 42 – вентилятор;
• 20, 30 – реле дальнего, ближнего света;
• 21 – сигнал;
• 22, 26 – вторая и первая скорость охлаждающего вентилятора;
• 23 – реле пускового устройства;
• 24 – ПТФ сзади;
• 25 – дворники;
• 27, 28 – левый и правый ближний свет;
• 31, 32 – антиблокировочная и стабилизационная система;
• 33 – ПТФ спереди;
• 35, 45 – ЭБУ салонного оборудования;
• 37 – релейная часть с плавкой вставкой цепи включения сигнала;
• 38 – ЭУР;
• 39 – замок зажигания, пусковое устройство;
• 40 – подогревательный комплекс наружных зеркал;
• 41 – вентилятор кондиционера;
• 43 – генератор;
• 44 – замок зажигания.

Схема

Дополнительный блок для дизельных двигателей

На дизельных модификациях Киа Сид 2011 установлен дополнительный релейный блочок. Он находится в моторном отсеке со стороны правого крыла. Блочок состоит из следующих реле:

• 12 – подогрева топливного фильтрующего элемента;
• 13, 14, 15 – PTC 3, 2, 1;
• 16 – свечей накала.

Какой предохранитель отвечает за прикуриватель на Форд Фокус 2

Предохранители и реле всех номиналов Инструменты: Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет Схема и расположение предохранителей на Ford Focus 2 restyling: Первым делом открываем капот.

Как выглядит неисправный предохранитель. Как поменять на Форд Фокус Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами есть в блоке предохранителей, обычно закреплены на его крышкевынимаете старый, вставляете на предохранители форд фокус 2 на прикуриватель место исправный.

Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.

Как выполнить проверку автомобильного предохранителя?

При перегрузке цепи в машине с большой вероятностью может произойти разрыв этой самой цепи, что приведет к выходу из строя предохранителей. При этом далеко не всегда потеря работоспособности электрического прибора будет свидетельствовать о проблемах с предохранителем. Нередко причиной неполадки могут выступать и абсолютно другие причины

Чтобы точно убедиться в источнике проблемы, важно своевременно провести диагностику элемента в блоке предохранителей, который непосредственно и отвечает за функционирование данного прибора. Сделать это довольно быстро и легко можно с помощью инструкции к транспортному средству

Там производитель указывает места установки предохранителей в блоке, отвечающих за конкретные электрические приборы.

Как визуально распознать проблему?

Многие автомобилисты считают, что наиболее приемлемым и быстрым способом обнаружения неисправностей в электронике является визуальный осмотр. Для выполнения такой диагностики понадобится вытащить из блока предохранитель, а затем просмотреть его на наличие обрывов на свету. Если в элементе есть разрывы проволоки или имеются обгорелые следы, скорее всего обрыв цепи и выход из строя оборудования произошли по вине предохранителя. В основном, таким образом выявляют нарушения с предохранителя стеклянного или пластмассового вида.

Проверка предохранителя мультиметром: как сделать?

Еще одним хорошим методом определения нарушений с предохранителями является проверка с помощью мультиметра. С его использованием проверить предохранитель машины можно двумя способами:

• Проверка заряда АКБ;
• Проверка катушки зажигания.

Этот способ прост и за несколько минут позволяет автомобилисту с точностью определить неполадку. Однако подобным способом удается определить далеко не все проблемы в цепях. При неисправностях в дверном замке или звуковом сигнале делать диагностику лучше посредством сопротивления.

Более детально о том, как проверить предохранители в автомобиле будет изложено в данном видеоролике:

С каждым годом электрические цепи автомобилей включают в себя все больше элементов, которые настолько тесно связаны, что выход из строя одного из них, как правило, влечет за собой поломку другого (одного или нескольких). Чтобы минимизировать такие ситуации машины стали оснащать предохранителями, главное предназначение которых – недопущение короткого замыкания электрических цепей. Принцип действия прост: когда на цепь поступает слишком сильное напряжение, предохранитель перегорает и разрушается, чем провоцирует разрыв цепи и, следовательно, защиту всех устройств к ней подключенных. Допустим, такой разрыв уже произошел. Как найти среди множества предохранителей именно тот, который подлежит замене? – ответ ниже.

Лада 2108 Проект ArhStyle › Бортжурнал › АвтоЗвук #3 Питание.Предохранители

Главное это безопасность. Все предохранители в автомобиле можно условно защитить на две группы: группа предохранителей в устройствах (к примеру магнитола и усилитель) и группа, защищающая провода от источника к потребителю. Очень популярный пример предохранителей, защищающие провода, так называемые «автоматы» дома, на работе, в общем везде.

Рассмотрим его как наиболее популярный: «автомат» на 16А «вырубило» — что же произошло? Скорее всего потребители превысили рассчитанную для них мощность. Pmax= 220В*16А = 3520Вт = 3,52 КВт или более неприятная ситуация — короткое замыкание т.е. прохождения пути с наименьшем сопротивлением, сопротивление стремится к нулю, а значит сила тока возрастает I=R/U. В пред.записи я упоминал, что сечение кабеля связано с силой тока. Согласно закону Джоуля — Ленца количество теплоты, выделяемое в единицу времени Q= I*I*R, оставив силу тока в стороне мы увидим прямую зависимость Q от R т.е. выше сопротивление кабеля выше нагрев, но нагрев может быть выше норм безопасности.

В случае, если сила тока в выбранном проводнике превысит некоторое предельно допустимое значение, возможен столь сильный нагрев, что проводник может спровоцировать возгорание находящихся рядом с ним объектов или расплавиться сам. Как правило, при выборе проводов, предназначенных для сборки электрических цепей, достаточно следовать принятым нормативным документам, которые регламентируют выбор сечения проводников.

Приведу таблицу, если не ошибаюсь, её используют на конкурсах АЗ.

Если же у вас при расчетах получилось, что максимальный номинал предохранителя, защищающего проводку, оказался меньше, чем номинал предохранителя, встроенного в само подключаемое устройство, то, скорее всего, вы просто выбрали слишком маленькое сечение питающего провода.

Почему так много предохранителей в автомобили?

В современных автомобилях достаточно много предохранителей — сделано это для безопасности, расположены в одном месте — для удобства обслуживания. К примеру неработающие фары — предохранитель позволяет локализировать неисправность, и если он постоянно вылетает не стоит ставить предохранитель с номиналом выше — надо искать причину.

1) На КАЖДОМ плюсовом силовом проводе, который вы отвели от аккумулятора, должен стоять предохранитель как можно ближе к аккумулятору. По правилам-на длине провода не больше 30см от клеммы аккумулятора. 2) Участок от клеммы аккума до предохранителя не защищен и потенциально пожароопасен. Поэтому он должен быть максимально короткий, а его расположение не должно угрожать целостности изоляции провода. 3) На минусовых проводах ставить предохранители нельзя. 4) Закрепляйте держатель предохранителя жестко к кузову для того чтобы провод вместе с предохранителем от вибрации не угодил в подвижные части двигателя или еще куда-нибудь. 5) Ставьте предохранитель в доступном месте чтобы не приходилось разбирать пол машины чтобы до него добраться, кроме того место установки должно быть сухим, чтобы вода не попадала на предохранитель. 6) Если вы меняете провод от генератора до аккумулятора, на более мощный, и располагаете его в потенциально опасных местах, то его крайне желательно снабдить отдельным предохранителем около аккумулятора номиналом близким к максимальному току генератора, ДАЖЕ если на заводском проводе там предохранителя нет. 7) ВСЕ силовые провода должны быть дополнительно защищены гофрой или змеиной кожей.

Глупый вопрос про включение предохранителей

1. Вилка — провод — разъём «розетка» на проводе — разъём «вилка» на корпусе — предохранитель — выключатель сети — первичка трансформатора. 2. Вилка — провод — разъём «розетка» на проводе — разъём «вилка» на корпусе — выключатель сети — предохранитель — первичка трансформатора.

Никогда особо на эту тему не задумывался и делал по первому варианту. Но мне тут сказали что это не правильно, т.к. нельзя поменять предохранитель в приборе, не выключив его вилку из розетки. Но на мой взгляд так делать — верная дорога в кандидаты на премию Дарвина. А может, есть какие-то стандарты?

Да, по возможности я делаю такую схему и в фазном проводе и в нейтраль, т.к. никогда нельзя быть уверенным в том, где окажется фаза. Особенно если корпус девайса из металла.

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар. Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации. Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников. Если у вас не опускается или не поднимается стекло электрическим стеклоподъёмником, проверьте предохранитель F6 и это реле. Если стеклоподъёмный механизм тросикового типа, опускает нормально, а поднимает тяжело, необходимо смазать тросы и направляющие стекла силиконовой смазкой. Для этого нужно снять обшивку с двери и добраться до механизма. Мог перестать работать мотор, в этом случае необходимо его заменить.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала. Если у вас перестал работать «гудок», проверьте предохранитель F5, реле. Сигнал может не работать из-за отсутствия контакта в руле. Снимите подрулевой кожух и посмотрите на исправность пластин и контактов. Покрутите руль вправо и влево, возможно при повороте заедает механизм или контакты смещаются. Одним болтом на кожухе фиксируется положение кронштейна крепления выключателей, вторым фиксируется кожух.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом. Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если заднее стекло запотевает, а обогрев перестал работать, проверьте предохранители F4 и F7, реле, контакты элементов обогрева на стекле, которые могли обгореть или окислиться, а также кнопку-выключатель. Обогрев использует высокий ток, не лишним будет проверить дорожки на плате монтажного блока около указанных предохранителей и реле. Провод, идущий от выключателя к заднему стеклу мог перетереться и стать одной из причин.

К8 – реле дальнего света. Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще. Проверьте подрулевой выключатель дальнего света, его контакты. При движении на себя фары должны мигать дальним светом, при переключении от себя переключать ближний свет на дальний. Если дальний моргает, но не переключается, скорее всего дело в нём.

К9 – реле ближнего света.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

Реле на блоке предохранителей

Реле блока предохранителей и реле ВАЗ 2107 расположены в одном блоке с предохранителями. Их назначение:

1. Реле стеклообогревателя заднего.
2. Реле омывайки и фароочистителя.
3. Питание сигнала звукового.
4. Реле электровентилятора системы охлаждения (до 2000 г. в.).
5. Реле дальнего освещения.
6. Реле ближнего освещения.

Проверка исправности реле может быть проведена с помощью мультиметра. Для этого необходимо произвести прозвонку обмотки якоря. Ее сопротивление обычно находится в пределах от 50 до 200 Ом. Надежнее произвести пробное подключение обмотки к напряжению бортовой сети автомобиля. Для этого реле необходимо демонтировать из блока реле и предохранителей. Если один вывод обмотки подключить к плюсовой клемме аккумуляторной батареи, а другой — к отрицательной, должен быть слышим характерный щелчок сработавшего реле. Основные причины неисправности реле:

• подгорание контактов;
• обрыв или перегорание обмотки реле;
• залипание контактов.

Проведите диагностику электросети автомобиля

Диагностика автомобиля Профессиональная помощь будет подразумевать замену вышедших из строя электронных компонентов, а также проведение диагностики бортовой электросети на предмет поиска причины замыкания.

Владельцев дорогих моделей можно успокоить:

• Во-первых, дорогие системы ставятся на автомобили премиум-класса, архитектура бортовой электросистемы предусматривает CAN-шину. Это специальное аппаратное приспособление, решающее проблему перегрузки автомобильной электросети;
• Во-вторых, автомагнитолы имеют предохранительный элемент, который первым принимает на себя удар при повышенном напряжении. Даже при замыкании прибор будет практически исправным, потребуется только небольшой ремонт.

#1 Как найти блок предохранителей в автомобиле?

Откройте капот вашего автомобиля и приступайте к поиску блока предохранителей. Многие автомобили имеют 2 или более блока предохранителей, но нет универсального стандарта для их размещения. Большинство производителей помещают их рядом с двигателем или аккумулятором автомобиля (под капотом), под рулевым колесом или внутри бардачка (в салоне автомобиля). Ищите серый или черный ящик; он может быть помечен как «Предохранители» — («Fuses»).

Если в указанных местах вы не обнаружили блока с предохранителями, обратитесь к руководству (книжке) вашего автомобиля. Если у вас нет в наличии руководства, начните поиск в интернете — «Где находится блок предохранителей» + марка, модель и год вашего авто.

Основные реле и предохранители

Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей.

Расположение реле и предохранителей в монтажном блоке

Описание реле:

• К1 – реле контроля исправности ламп;
• К2 – реле очистителя ветрового стекла;
• K3 – реле-прерыватель указателей поворота и аварийной сигнализации;
• К4 – реле включения ближнего света фар;
• К5– реле включения дальнего света фар;
• К6 – дополнительное реле;
• К7 – реле включения обогрева заднего стекла;
• K8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);

F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя. Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель.

В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иных устройств (электро-стеклоподъемники, приводы замков и т.д.)

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис. Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рис. Схема соединений монтажного блока.

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Предохранитель до или после реле?

Супермодераторы

10548 сообщений

Пользователи
4087 сообщений

Пользователи
195 сообщений

Супермодераторы

10548 сообщений

Сообщение отредактировал kandalf: 12 November 2010 — 21:15 PM

#5 Nameless

Пользователи
2670 сообщений

• Пол: Мужской
• Город: планета Земля
• Интересы: ищу VW Scirocco mk2 в достойном состоянии

ВСЕГДА предохранитель ставится на СИЛОВУЮ цепь, а не на управляющую. это касается не только звуковых сигналов.

Кстати а накой тебе именно Волгашные бренчалки ставить понадобилось?

Сообщение отредактировал Nameless: 12 November 2010 — 23:10 PM

Супермодераторы

10548 сообщений

Источник

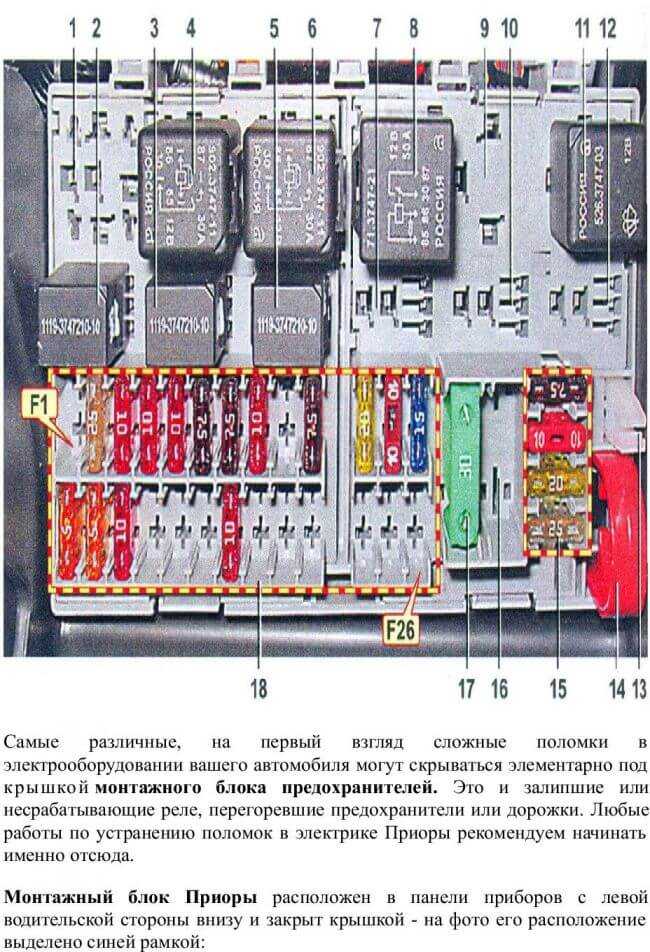

Как открыть блок предохранителей

В отличии от Грант Калин и Приор, чтобы открыть монтажный блок в салоне, нужно выполнить ряд действий, не знакомых, владельцам предидущих моделей.

Заглушка блока предохранителей держится на пластиковых «гвоздиках» пистонов. Все что нужно сделать, это оттянуть на себя шляпку пластикового черного гвоздика, оставив при этом шайбу.

У кого-то этих гвоздиков 2, у кого-то 1 в зависимости от времени выпуска авто, т.к. со временем все элементы модернизируются.

Далее снимаем фиксатор в верхней части заглушки со стороны замка зажигания и тянем за низ крышки, тем самым открывая перед собой блок предохранителей. При необходимости отсоедините штейкера кнопки открывания багажника и регулировки фар.

Для того чтобы установить крышку на место – выполняем действия в обратном порядке.

Снять крышку блока предохранителей под капотом же намного проще и вряд ли у кого возникнут с этим вопросы.

1 – крышка блока предохранителей  (в данном случае гвоздик находится только со стороны замка зажигания, в других воторой гвоздик находится в левом нижнем углу на крышке блока)

2 – панель

3 – регулировка электрокоректора фар

4 – копка открывания крышки багажника

Популярные материалы

По ней мы и будем ориентироваться. Сигнал о включении ближнего или дальнего света берется с разъема фары обычно левой. Что касается кнопки включения ПТФ, такую кнопку размещают на панели приборов в салоне авто в любом удобном месте. Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова.

Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.

Как правило, данный вариант доступен в том случае, когда на машину, изначально оснащенную противотуманками, ставятся новые ПТФ. Находим черный диод, ищем его катод найти можно по белой полоске и встречно включаем последовательную цепь светодиод-резистор.

Из этой статьи вы узнаете, какие преимущества имеет Webasto на машине, а также как самому поставить Вебасто на автомобиль. Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию.

Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя.

Также понадобится большое количество расходных материалов, таких как изолента, хомуты, клеммы, термоусадки, гофра.

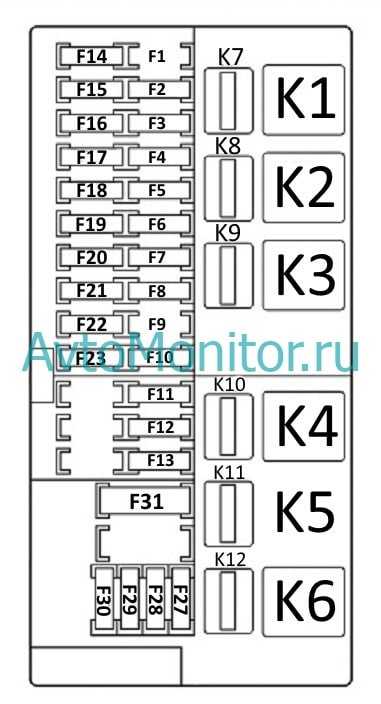

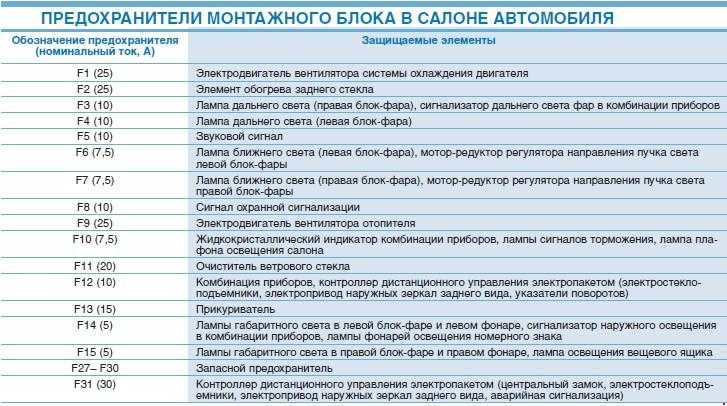

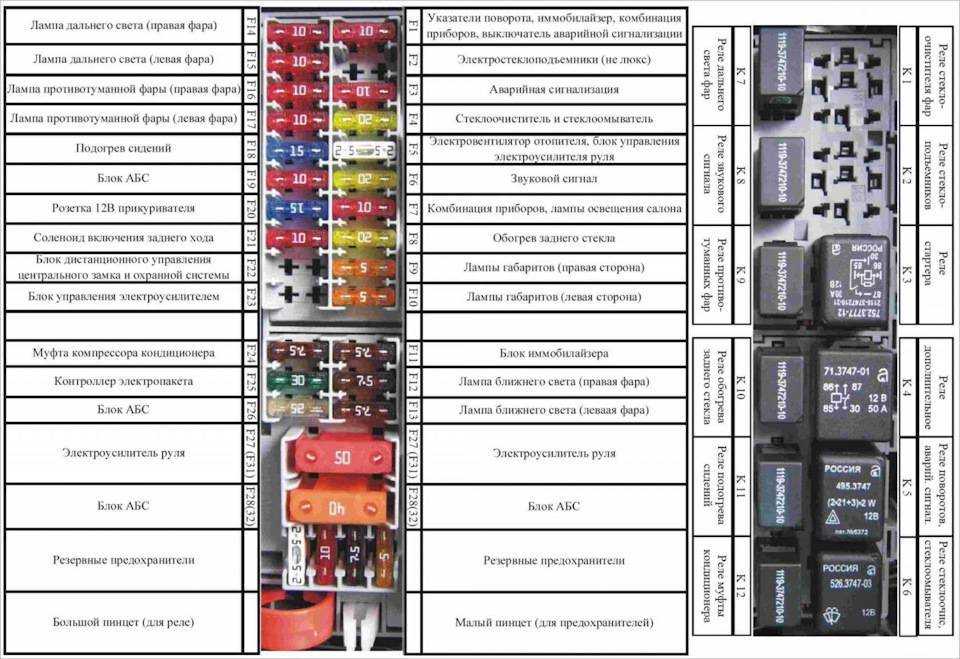

Отличия в электронике Лады Калины 1 от Калины 2

Эти два автомобиля, несмотря на внешние сходства и общую базу, имеют разную структуру построения электрической проводки.

Во втором поколении использовались наработки Рено, что объясняет появление блока кузовной электроники, как на Лада Веста. Кроме того, эти автомобили получили абсолютно разные монтажные блоки и их расположение.

Отличие монтажных блоков также объясняется появлением на Lada Kalina 2 автоматической коробки передач, климат-контроля и обогрева лобового стекла. Кроме того, почти во всех комплектациях появились ДХО. Поэтому диагностика неисправностей, связанных с перегоревшими предохранителями на этих машинах, выполняется по-разному.

Проверка предохранителей

Рабочий предохранитель – это в первую очередь безопасность. Поэтому необходимо поддерживать их в рабочем состоянии. Если какой-то элемент электроники в автомобиле вышел из строя, необходимо проверить работоспособность детали. Каким образом это сделать? Многие водители просто получают доступ к предохранительному блоку и поочередно вынимают предохранители для визуальной оценки их состоянии. Владельцы автомобилей просто смотрят, не повреждена ли перемычка в предохранителе. Безусловно, такой способ работает, но он типичен для дилетантов, да и к тому же, не всегда надежен, ведь перемычка может остаться целой даже в том случае, если предохранитель сгорел. Для проверки состояния деталей лучше включить ту цепь, что перестала функционировать (это может быть любая электроника, будь то фары, печка или стереосистема), а затем с помощью мультиметра проверить уровень напряжения в предохранителе, отвечающем за эту цепь. Такая проверка займет гораздо меньше времени и даст точный результат.
