Основной монтажный блок с предохранителями и реле

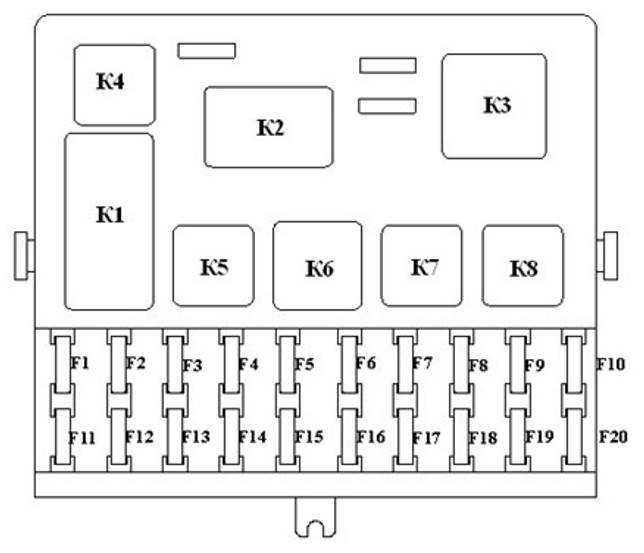

Схема основного монтажного блока предохранителей и реле

Обозначения предохранителей и реле монтажного блока

Открытая крышка монтажного блока Расположение монтажного блока в машине

Реле

№ реле.	Артикул	Назначение
К1	реле контроля исправности ламп
К2	реле очистителя ветрового стекла
K3	реле-прерыватель указателей поворота и аварийной сигнализации
К4	реле включения ближнего света фар
К5	реле включения дальнего света фар
К6	дополнительное реле
К7	реле включения обогрева заднего стекла
K8	резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Предохранители

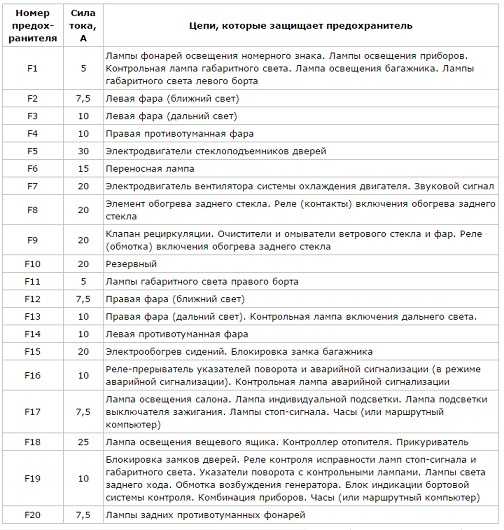

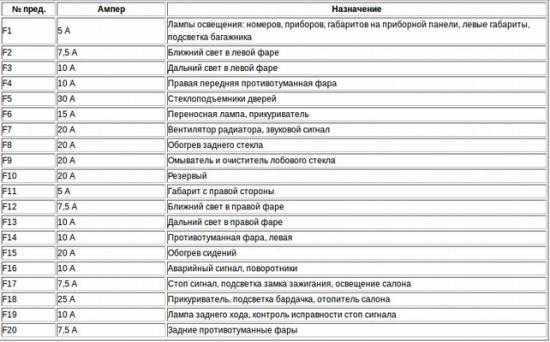

№ пред.	Ампер	Назначение
F1	5 А	Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2	7,5 А	Ближний свет в левой фаре
F3	10 А	Дальний свет в левой фаре
F4	10 А	Правая передняя противотуманная фара
F5	30 А	Стеклоподъемники дверей
F6	15 А	Переносная лампа, прикуриватель
F7	20 А	Вентилятор радиатора, звуковой сигнал
F8	20 А	Обогрев заднего стекла
F9	20 А	Омыватель и очиститель лобового стекла
F10	20 А	Резервый
F11	5 А	Габарит с правой стороны
F12	7,5 А	Ближний свет в правой фаре
F13	10 А	Дальний свет в правой фаре
F14	10 А	Противотуманная фара, левая
F15	20 А	Обогрев сидений
F16	10 А	Аварийный сигнал, поворотники
F17	7,5 А	Стоп сигнал, подсветка замка зажигания, освещение салона
F18	25 А	Прикуриватель, подсветка бардачка, отопитель салона
F19	10 А	Лампа заднего хода, контроль исправности стоп сигнала
F20	7,5 А	Задние противотуманные фары

Предохранитель задних противотуманных фар

Схема дополнительного предохранителя

Расположение дополнительного предохранителя в монтажном блоке Это интересно: Как должен двигаться пешеход по обочине

Дополнительный блок

Если возникли проблемы с запуском двигателя,
подачей топлива, управлением ЭБУ, проверяют дополнительный блок, где содержатся
предохранители и реле, отвечающие за эти процессы. В автомобилях ВАЗ 2110-2112
этот модуль расположен в салоне, слева от центральной консоли. Удобнее всего к

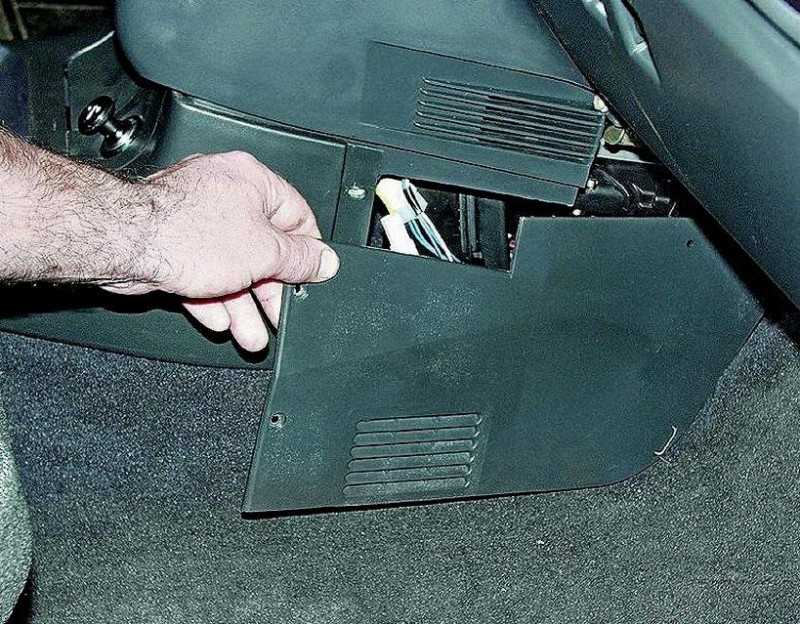

нему добраться с переднего пассажирского места. Блок спрятан под пластиковой
крышкой, удерживающейся на трех шурупах. Их выкручивают отверткой. Панель
оттягивается на себя и в сторону.

Расположение дополнительного блока преохранителей
Место расположения дополнительного блока предохранителей и реле

За ней расположено три плавких предохранителя
с равной пропускной силой тока 15 А. Справа налево они отвечают за:

1. Работу ЭБУ и
   непосредственно модуль зажигания.
2. Продувание
   адсорбера воздухом через открывающийся клапан, контроллер подогревающего
   кислорода, определитель расхода воздуха, контроллер скорости.
3. Защиту
   бензонасоса с форсунками от скачков напряжения.

Чтобы не путаться в реле, продолжим общую
нумерацию блока, но перечислим их слева направо:

1. Реле
   вентилятора системы охлаждения ДВС.
2. Реле
   топливного насоса, подающего бензин к рампе.
3. Реле
   зажигания (главное).

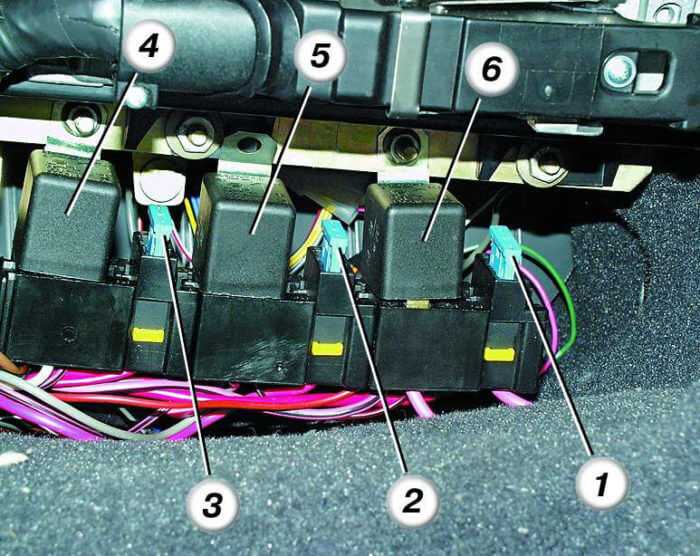

Нумерация элементов дополнительного блока предохранителей
Нумерация предохранителей и реле дополнительного блока

Когда автомобиль не заводится, прислушайтесь,
работает ли бензонасос. Его слышно при проворачивании ключа в замке зажигания. Возможно
сгорел плавкий элемент или само реле, отвечающее за питание к топливной помпе.
Если бензонасос гудит, но двигатель не запускается, стоит убедиться в
целостности перемычки первого предохранителя в дополнительном блоке и
связанного с ним 6-го реле.

Пример замены

Поскольку все предохранители находятся в общем блоке, то принцип замены у всех одинаковый. Потому можно рассмотреть пример только одного элемента, нуждающегося в замене. Пусть это будет прикуриватель. Обозначается он F6 и F18 (посмотрите таблицу).

Первоочередная задача перед заменой предохранителя — это проверка его работоспособности. Многие сразу меняют элемент, даже не рассмотрев, действительно ли проблема поломки узла заключается в нем.

Извлекаем пинцетом

Чтобы проверить предохранитель, следует выполнить несколько пошаговых операций:

• Заведите автомобиль, повернув ключ в замке зажигания;
• Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
• Подождите около 20 секунд;
• Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.

Как это сделать? Довольно легко.

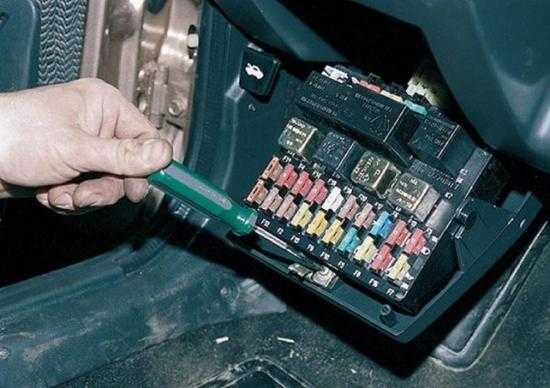

1. Доберитесь до панели, на которой располагается плата с реле и прикуривателями. Находится монтажный блок, как вы помните, слева от руля, внизу торпедо.
2. Нажав на специальные защелки, крышка отойдет со своего посадочного места. Действуйте аккуратно, чтобы не сломать защелки.
3. Перед вами теперь открылся монтажный блок.
4. Если внимательно посмотреть на него, вы увидите с краю специальный пинцет. Он предусмотрен еще заводом для того, чтобы аккуратно извлекать предохранители и вставлять на их место новые элементы.
5. Извлеките пострадавший предохранитель. В данной конкретной ситуации мы говорим про предохранитель прикуривателя, потому вам нужен элемент с обозначением F6 или F18.
6. Перегорает данный компонент по причине того, что современные автомобилисты нуждаются в дополнительном электрооборудовании, таком как пылесосы, электронасосы. Все это подключается на предохранитель и чрезмерно его нагружает. Отсюда и частые поломки.
7. Тем же пинцетом вставляется новый предохранитель с теми же параметрами, которые указаны на монтажном блоке.

Если по какой-то причине внутри вашего черного ящика не оказалось пинцета, альтернативой данному инструменту могут послужить небольшие плоскогубцы. Ни в коем случае не пытайтесь извлечь элементы пальцами. Гнезда достаточно хрупкие, а руками вы можете только расшатать его и повредить.

Замена реле и предохранителей — это ремонт простой и бюджетный. Но если вы повредите сам блок, тогда потратиться придется больше, да и попотеть вам точно предстоит серьезно.

Поддаются ли предохранители ремонту? Нет. Это плавкие элементы, которые при сгорании попросту деформируются. Потому ремонт возможен только в одном варианте — замене перегоревших предохранителей.

 Загрузка …

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Реле стартера ВАЗ 2110: характеристики

У модели 2110 с инжектором 2 реле стартера — одно из них главное и находится в основном блоке, а второе — непосредственно на конструкции этого элемента зажигания. Его задача состоит в возврате шестерни стартера в первоначальное положение и синхронизации работы узлов.

Возможные неисправности

Основные поломки реле стартера 2110, которые выделяют автовладельцы, включают:

1. окисление проводов и элементов соединения;
2. разрывы цепей питания;
3. проблемы с креплением;
4. проблемы срабатывания.

Первая из проблем устраняется зачисткой проводов или их заменой. Только сменой поврежденного элемента можно устранить разрыв в цепи питания. Третья проблема – самая простая в решении, поскольку достаточно завинтить гайки. При сложностях срабатывания необходимо менять поломавшуюся деталь.

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

• 15А — Модуль зажигания, контроллер
• 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
• 15А — топливного насоса, предохранитель бензонасоса , форсунки
• Реле электро вентилятора
• Реле бензонасоса
• Главное реле (реле зажигания)

Другая часть — с левой стороны консоли:

Схема

Расшифровка

• Блок управления центральным замком
• Блок иммобилизатора
• Реле включения задних противотуманных фонарей.

Это интересно: Как проверить генератор на ваз

Как менять предохранители

Замена предохранителей необходима в том случае, когда какой-либо прибор теряет работоспособность. В большинстве случаев причину поломки ищут, начиная с предохранителя, а только потом, убедившись, что предохранитель сгорел, занимаются ремонтом цепи или прибора. Менять предохранитель без выяснения причин выхода его из строя запрещается, тем более запрещено заменять предохранитель более высоким по номиналу. Это может привести к выходу из строя всей цепи, прибора или ряда приборов, а также может привести к возгоранию проводки. Тем более недопустимо применение жучков и самодельных устройств, заменяющих предохранитель.

Проверить предохранитель на работоспособность проще простого. Достаточно при помощи бытового мультиметра определить, есть ли напряжение на обеих ножках предохранителя. Если ток не проходит через него, предохранитель сгорел. Также можно проверить предохранитель, вынув его из монтажного блока пластиковым предметом и прозвонив мультиметром.

Таким образом можно быстро выявить неисправность и быстро ее устранить, зная, какой предохранитель за работу какого прибора отвечает. Удачного ремонта и не путайте предохранители!

Можно ли ставить перемычки

Когда водитель обнаруживает сгоревший плавкий
предохранитель, то для восстановления питания через модуль некоторые
устанавливают «жучки». Это отрезок очищенной проволоки произвольного
размера, намотанный на обе ножки предохранителя. Такая хитрость позволит
восстановить схему питания предохранителей ВАЗ 2101, но это опасно.

Жучки на предохранителях

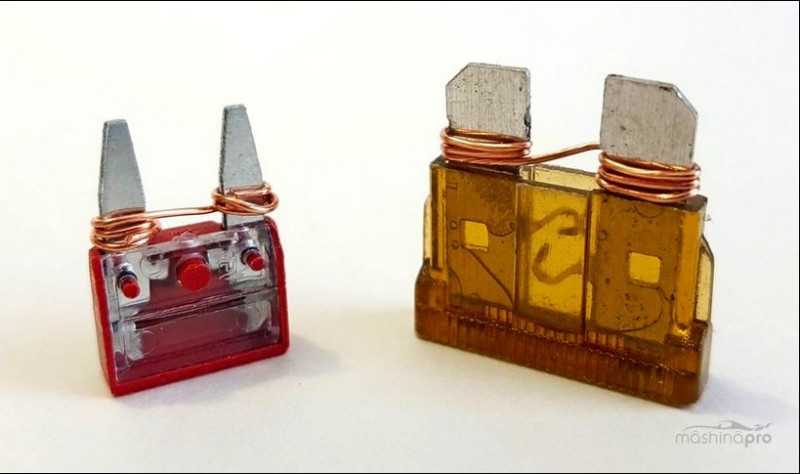

Пример самодельных»жучков» — так
делать нельзя

Если плавкий элемент сгорел из-за короткого
замыкания, то проблема осталась в электросхеме. Проводник «жучка»
гораздо большего сечения выдержит 20, 30 или 50 А и не расплавится, поэтому ток
с повышенной силой пойдет дальше по цепи и испортит последующее оборудование.
Так можно спалить катушку вентилятора, бензонасоса, электростеклоподъемников и
даже ЭБУ. Ремонт обойдется дорого.

Каждый
водитель ВАЗ должен возить с собой набор предохранителей всех номиналов по
току, чтобы в случае сгорания расходного элемента заменить его на новый с
аналогичными характеристиками.

Если проблема часто повторяется, нужна
диагностика электрики. Специалист знает электрическую схему и проследит причину
частого перегорания перемычки.

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

• 15А — Модуль зажигания, контроллер
• 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
• 15А — топливного насоса, предохранитель бензонасоса , форсунки
• Реле электро вентилятора
• Реле бензонасоса
• Главное реле (реле зажигания)

Другая часть — с левой стороны консоли:

Схема

Расшифровка

• Блок управления центральным замком
• Блок иммобилизатора
• Реле включения задних противотуманных фонарей.

Это интересно: Как проверить генератор на ваз

Особенности электрооборудования

Кроме того, автопроизводителем осуществлялась заводская подготовка под установку:

• электрических стеклоподъемников;
• гидроусилителя руля;
• противотуманных фар в переднем бампере.

Электрическая схема ВАЗ 2110

Появление на автомобиле системы впрыска топлива и электронного зажигания существенно повысили требования к электрическим компонентам. Сила тока возросла, и многим приборам потребовались реле для защиты. (См. также статью Установка противотуманных фар на Гранту: особенности .)

Вот почему, начиная с 2000 года, на моделях с электронной системой потребовалось более качественно защитить контакты. Поэтому, в цепь управления ПТФ между кнопкой в салоне и «+» установили реле. А сама кнопка была заменена на двухрежимную.

На представленной иллюстрации отмечено:

• противотуманные фары (передние);
• реле включения ПТФ с выводами 30, 85,86 и 87;
• монтажный блок, к которому подключается реле;
• переключатель наружного освещения на панели приборов;
• кнопка включения противотуманных фар;

• к источнику питания (генератору и АКБ);
• к кнопке выключателя освещения приборов.

Противотуманные фары ВАЗ 2110

Владельцы автомобилей десятого семейства разных лет выпуска оказались в неравном положении, поскольку, во-первых, имели разную электрическую схему:

• Кнопка включения задних ПТФ с фиксацией и без реле защиты (в моделях до 2000 г. в.);
• Кнопка без фиксации и с реле в цепи включения ПТФ (модели с 2000 г. в.).

Во-вторых, на первых моделях установка ПТФ в переднем бампере была не предусмотрена. Т.е. при возникновении желания у владельца, ему необходимо самому решать все вопросы с монтажом. Либо приобретать доработанный бампер, цена на который слишком высока. (См. также статью Установка противотуманных фар на Шевроле Лачетти: особенности .)

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Что касается диагностики, то она выполняется в несколько этапов:

1. В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
2. Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
3. В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
4. В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
5. Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
6. В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

В чем причина проблемы

Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности. Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:

1. Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
2. Проблема кроется в соединении разъемов проводов.
3. Отказал ЦБКЭ.

1. Залип, либо же западает моторчик подъема стекла.
2. Трос стеклоподъемника уже отжил свое и нуждается в замене.
3. Перекос самого стекла, при полной исправности остальной системы.

Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.

Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:

Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.

Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным

на конкретном автомобиле. При этом следует нажимать и на кнопку подъема/опускания стекла. Если мультиметр зафиксирует наличие электричества при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы – значит, причина кроется не в ЦБКЭ.

Что касается блока управления электростеклоподъемниками, здесь, скорее всего, самостоятельно выявить неисправность не получится. Дело в том, что он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить факт его отказа и выяснить, где именно он отказал, будет очень сложно. Единственный реальный выход в такой ситуации – обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.

Ремонт определяется конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника – это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке. Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.

Советы для автомобилистов

Указатели поворотов ВАЗ-2110 включают в себя шесть ламп, находящихся по правому и левому борту автомобиля, две лампы световой сигнализации на щитке приборов, реле прерыватель указателей поворота и предохранитель, расположенные в монтажном блоке, а управляет всем этим хозяйством под рулевой переключатель.

Совместно с указателями поворота работает аварийная сигнализация, причём вся разводка проводов идёт через штекерную колодку кнопки включения аварийной сигнализации. Поэтому неисправности, возникающие на этой кнопке, приводят также к отказам в работе указателей поворота.

Самой обычной неисправностью поворотников на ваз 2110 бывает перегорание одной из ламп, которая должна была работать после его включения. Сообщать об этом Вам будет лампа световой сигнализации. Её частота мигания увеличиться ровно в два раза, что хорошо будет заметно водителю, бросившему взгляд на щиток приборов

При замене перегоревшей лампы, обратите внимание на её мощность, ставить вместо неё нужно точно такую же, иначе нормальной работы световой сигнализации не будет

Если указатели поворота не включаются ни с правой, ни с левой стороны автомобиля. То придётся открыть монтажный блок и проверить предохранитель F16

При целостности этого предохранителя, обратите внимание на реле прерыватель К3, возможно оно вышло из строя. Проверить его можно следующим образом

Нужно вскрыть крышку реле и при включённом зажигании перемкнуть при помощи кусочка проволоки два контакта, расположенных перпендикулярно друг другу. Если лампы указателей поворота, начнут, не мигая гореть, то это реле, придётся заменить, так как оно неисправно. А вот если лампы гореть не будут, тогда нужно будет проверять провода и штекерные колодки на отсутствие в них контакта.

Виновником не включения поворотников может стать и под рулевой переключатель. Его также достаточно просто можно проверить. Для этого потребуется снять кожух с рулевой колонки и отсоединить штекерную колодку от под рулевого переключателя. Затем, следует закоротить две клеммы, к которым подходят провода, синего (или сине-черного) цвета и сине-красного цвета. Если указатель поворота будет работать, то придётся заменить под рулевой переключатель, если не будет работать, то виновата, скорее всего, кнопка аварийной сигнализации или где то в проводке нет контакта.

Блок реле в центральной консоли

Схема дополнительного блока реле с левой стороны центральной консоли Обозначение и нумерация реле и блоков управления в центральной консоли Расположение блока реле в машине

Обозначения

№ элем.	Артикул	Назначение
Блок управления центральным замком
Блок иммобилизатора
Реле включения задних противотуманных фонарей

Смотрите так же Модельный ряд ВАЗ 2110

Оцените полезность материала:  Спасибо! Ваш голос учтен!  Удобно ли расположен монтажный блок с реле и предохранителями?В опросе еще никто не ответил, станьте первым.

Технический отдел AG Об авторах

Дополнительно

Это интересно: Какой должен быть зазор на свечах ВАЗ-2114 — регулировка и видео

Основной монтажный блок с предохранителями и реле

Схема основного монтажного блока предохранителей и реле Обозначения предохранителей и реле монтажного блока Открытая крышка монтажного блока Расположение монтажного блока в машине

Реле

№ реле.	Артикул	Назначение
К1	реле контроля исправности ламп
К2	реле очистителя ветрового стекла
K3	реле-прерыватель указателей поворота и аварийной сигнализации
К4	реле включения ближнего света фар
К5	реле включения дальнего света фар
К6	дополнительное реле
К7	реле включения обогрева заднего стекла
K8	резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Предохранители

№ пред.	Ампер	Назначение
F1	5 А	Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2	7,5 А	Ближний свет в левой фаре
F3	10 А	Дальний свет в левой фаре
F4	10 А	Правая передняя противотуманная фара
F5	30 А	Стеклоподъемники дверей
F6	15 А	Переносная лампа, прикуриватель
F7	20 А	Вентилятор радиатора, звуковой сигнал
F8	20 А	Обогрев заднего стекла
F9	20 А	Омыватель и очиститель лобового стекла
F10	20 А	Резервый
F11	5 А	Габарит с правой стороны
F12	7,5 А	Ближний свет в правой фаре
F13	10 А	Дальний свет в правой фаре
F14	10 А	Противотуманная фара, левая
F15	20 А	Обогрев сидений
F16	10 А	Аварийный сигнал, поворотники
F17	7,5 А	Стоп сигнал, подсветка замка зажигания, освещение салона
F18	25 А	Прикуриватель, подсветка бардачка, отопитель салона
F19	10 А	Лампа заднего хода, контроль исправности стоп сигнала
F20	7,5 А	Задние противотуманные фары

Принцип работы предохранителей

Принцип работы электрооборудования ВАЗ 2110 далеко не ушел от прадедовских ВАЗ 2101 — все та же однопроводная схема, где роль минусового провода играет кузов автомобиля. Схема выгодна тем, что позволяет уменьшить количество проводников, однако имеет и свои недостатки. Основной из них в том, что при отсутствии контакта с основной массой на кузов, практически все электрооборудование автомобиля тухнет.

Как бы там ни было, а законы электротехники никто не отменял и при соприкосновении положительно заряженного проводника и отрицательного, без нагрузки, неминуемо возникает короткое замыкание. Оно приводит к выходу из строя электроприборов на борту, перегреву проводников, оплавлению изоляции и может служить причиной пожара. Поэтому и приходится усложнять себе жизнь плавкими предохранителями.

Расшифровка блока предохранителей и реле

Обозначение предохранителя	Сила тока, А	Оберегаемые линии
F1	5	Лампочки подсветки номерного знака. Свет приборной панели. Контролька габаритов. Свет багажника. Лампочки габаритов левого борта
F2	7.5	Левая фара (ближний свет)
F3	10	Левая фара (дальний свет)
F4	10	Правая передняя противотуманка
F5	30	Электродвигатели стеклоподъемников дверей ВАЗ 2110
F6	15	Переноска
F7	20	Вентилятор охлаждения движка. Сигналка
F8	20	Обогрев заднего стекла. Релюшка обогрева заднего стекла
F9	20	Клапан рециркуляции. Дворник и омыватели ветрового, заднего стекла и фар. Релюшка подогрева заднего стекла
F10	20	Резерв
F11	5	Габариты правого борта
F12	7.5	Правая фара (ближний свет)
F13	10	Правая фара (дальний свет). Контролька включения дальнего света
F14	10	Левая противотуманная фара ВАЗ 2110
F15	20	Подогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийки. Контролька аварийной сигнализации
F17	7.5	Лампочка света салона. Лампочка индивидуальной подсветки. Лампочка подсветки замка зажигания. Стоп-сигнал. Часы (или маршрутный компьютер)
F18	25	Лампочка бордочка. Контроллер печки. Прикуриватель
F19	10	Блокировка замков дверей. Релюшка контроля исправности ламп стоп-сигнала и габаритов. Указатели поворотов с контрольками. Лампочки заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Панель приборов. Часы (или маршрутный компьютер)
F20	7.5	Лампочки задних противотуманок

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:

Цепи, защищаемые дополнительными предохранителями (все предохранители на 15 А) на ВАЗ-2110:

Дополнительные предохранители:
1 – модуль зажигания, контроллер;
2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха;
3 – реле топливного насоса, топливный насос, форсунки.

Дополнительные реле:
4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей:

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов:

Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):

К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
К2 – реле очистителя ветрового стекла;
К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
К4 – реле включения ближнего света фар;
К5 – реле включения дальнего света фар;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
К8 – резервное реле (на автомобилях семейства ВАЗ- 2110 не устанавливается).

Блок реле в центральной консоли

Схема дополнительного блока реле с левой стороны центральной консоли

Обозначение и нумерация реле и блоков управления в центральной консоли

Расположение блока реле в машине

Обозначения

№ элем.	Артикул	Назначение
1	Блок управления центральным замком
2	Блок иммобилизатора
3	Реле включения задних противотуманных фонарей

Смотрите так же

Модельный ряд ВАЗ 2110

Удобно ли расположен монтажный блок с реле и предохранителями?

Оцените полезность материала: полезный бесполезный Спасибо! Ваш голос учтен!

Технический отдел AG Об авторах

Дополнительно

• Все модели Vaz с оцинкованным кузовом • Что спрашивают люди об автомобилях Vaz • Авторазборки Vaz в вашем городе • Обсудить тему на форуме • Смотреть другие инструкции • на форуме: Ремонт и обслуживание авто

Сохраняйте у себя эту страницу!

Какие предохранители собраны в блок

Всего в блоке содержится 20 элементов. Схема по номерам выглядит следующим образом:

• F1 защищает цепь питания ламп освещения номерного знака, приборов, багажника и габаритов слева, так же контрольной лампочки, указывающей на работу габаритов;
• F2 отвечает за ближний свет левых фар;
• F3 – за дальнее освещение фар по левому борту;
• F4 работает в цепи с правой противотуманной фарой;
• F5 предохраняет от перегрузок электродвигатели стеклоподъемников;
• F6 находится в цепи переносной лампы;
• F7 отвечает за защиту клаксона и вентилятора системы охлаждения силового агрегата;
• F8 – за контакты реле и элементы системы обогрева заднего стекла;
• F9 – за обмотку реле включения подогрева заднего стекла, клапан рециркуляции, омыватели лобового стекла и фар, а также за их очистители;
• F10 находится в резерве;
• F11 защищает цепь габаритов, расположенных справа;
• F12 отвечает за работоспособность ближнего света правых фар;
• F13 – за работоспособность дальнего света фар справа и контрольную лампочку, оповещающую о включении этого типа освещения;
• F14 находится в цепи с левой противотуманной фарой;
• F15 защищает блокировку замка багажного отсека и обогрев сидений;
• F16 работает с лампами аварийной сигнализации и реле-прерывателем поворотных указателей;
• F17 ответственен за стоп-сигнал и лампы освещения салона, расположенные у часов или экрана бортового компьютера, у выключателя зажигания, в схеме индивидуальной подсветки и на потолке;
• F18 – за подсветку бардачка, прикуриватель и контроллер отопителя;
• F19 – за контролирующее реле сигнала «стоп» и габаритных фонарей, блокировку замков, контрольные лампы поворотных указателей, индикацию бортовой контролирующей системы, часы или ЭБУ, обмотку генератора и комбинацию приборов.
• F20 – за задние противотуманные фары.

Номинальный ток определяется по окраске предохранителя. Как видите, большинство элементов входят в состав цепи нескольких узлов.

Особенности 8 и 16-клапанных двигателей ВАЗ 2110

Предохранители скомпонованы в блок предохранителей ВАЗ 2110 Инжектор 8 клапанов и инжектор 16 клапанов — фактически идентичные схемы. Блок предохранителей ВАЗ 2110 инжектор 16 клапанов, отличия которого заключаются только в применении иного управляющего модуля (Январь или Bosch), ничем не отличается с виду и цепи, по которым распределены предохранители, идентичны. Отличия только в схеме управления двигателем.

Вместе с предохранителями конструкторам удалось скомпоновать, правда, в нескольких блоках, управляющие реле блока предохранителей для основных потребителей электричества на борту.

Чтобы долго не расписывать предназначение каждого из предохранителей отдельно и нумерацию штекеров, мы представили красноречивую таблицу, в которой обозначены абсолютно все предохранители электрической схемы ВАЗ 2110.
