Причины почему пропала зарядка на ваз 2114 инжектор

Устранение неполадок своими силами

Ремонт авто разумно начинать с поиска самых простых неисправностей, в нашем случае – это механические повреждения. Следует осмотреть приводной ремень, отрегулировать его натяжение, исключить неисправность его щеточного механизма. Можно подтянуть крепления силовых проводов. Если эти работы не принесли результатов и напряжение бортовой сети на ваз 2114 все равно низкое, то можно приступать к разборке всего узла и проведения его полной диагностики.

Проверка обмотки генератора

Этапы работ, как и в первом случае, желательно вести от простых к сложным:

1. Проверить регулятор, в рабочем ли он состоянии.
2. Проверить напряжение на холодном моторе, оно должно быть не меньше чем 14,5 В.
3. Заглушить двигатель автомобиля и отсоединить клеммы аккумуляторной батареи.
4. В обязательном порядке отсоединить провода электропроводки от агрегата, подлежащего ремонту.
5. От электроконтактного узла аккуратно снять защитную крышку.
6. Снять колодку проводов и регулятор.
7. Проверить состояние щеток и щеткодержателя, в случае обнаружения их неисправности – заменить на новые.
8. Убедиться в работоспособности регулятора (таблетки). Осуществить это можно при помощи аккумулятора, двух обычных батареек (пальчиковых) и одной лампы накаливания на 12 В. Для определения рабочего состояния регулятора необходимо поочередно подавать напряжение 12 В и 15 В. Лампочка, при этом, на щетках должна гореть.
9. В случае обнаружения неисправности регулятора необходимо купить новый, и заменить его.
10. Осуществить проверку диодного моста. Неисправную запчасть заменить на новую, сняв генератор с авто.

Проверка диодного моста

При наличии минимальных знаний электрика и вооружившись мультиметром проверить на работоспособность всех диодов (шести силовых и трех дополнительных). Для этого необходимо отвернут гайки крепления дистанционных втулок, отключить провода и снять подкову.
Произвести проверку обмотки генератора. Если выявляется пробой, необходимо заменить его.
Отсоединить аккумуляторную батарею с помощью следующих инструментов: — монтировка; — ключи на 13 мм и 10 мм; — 3 торцевые головки на 13, 17 и 19 мм. Сначала следует снять провод, которым запитывается АКБ, затем торцевой головкой, размером 13 мм открутить 2 болта, которыми прикреплен регулировочный кронштейн. После этого, проворачивая генератор, можно медленно снять его ось крепления к кронштейну.
Обязательно продиагностировать работоспособность переднего подшипникого узла.

Принцип работы генератора на ВАЗ-2114

Для того, чтобы преобразовать один вид энергии получаемого от двигателя в другой, создаваемый генератором необходимо наличие магнитного поля. А для того, чтобы создать все условия для его появления, в генераторе находятся два основных и очень важных элемента – это ротор и статор.

Ротор и статор генератора

Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Во время его работы, необходимо соблюдать такие элементарные правила:

Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены

Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора .
Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже — прим.).

Поломки контролирующего реле

Если в ходе проверки выяснилось, что нагрузка на бортовую сеть нормальная, а сам генератор полностью исправен, то следует обратить пристальное внимание на реле генератора ваз 2114. Выход из строя этого прибора очень часто приводит к проблемам с сетевым напряжением и отсутствием зарядки на АКБ

Для того, чтобы проверить работоспособность реле (которое, кстати, находится на задней части генератора и окрашено в черный цвет) понадобится мультиметр.

Сама проверка выполняется следующим образом:

Поставить тестер в режим вольтметра.
Измерить напряжение на выходах аккумулятора при неработающем моторе — оно должно оказаться в интервале между 12,5 и 13 вольтами.
Запустить двигатель и повторно измерить напряжение на батарее — теперь оно должно оказаться в районе 14 вольт, а иногда — даже чуть больше.
Включить потребители (например, дальний свет) и третий раз замерить вольтаж на АКБ. Теперь он должен оказаться на менее 13,2 В, а в идеале — около 13,9 В.

Реле генератора ваз 2114

Также, можно проверить работоспособность и на снятом реле.

Делается это так:

минус реле соединяем с минусом аккумулятора;
выходы Б и В реле соединяем с плюсом аккумулятора;
к щеткам, установленным в блоке реле, подсоединяем при помощи проводков 3 Ваттную лампочку. Если при этом она загорится — значит реле исправно.

Если в ходе проверки выяснилось, что реле неисправно, то следует его заменить.

Выполняется вся процедура следующим образом:

Отсоединить клеммы от аккумулятора.
Отвернуть ключом на 10 клеммы и убрать идущие к генератору плюсовые провода.
Сдернуть «фишку» с тонким проводом.
Снять заднюю крышку генератора, отогнув 3 зажима.
Выкрутить 2 винта, удерживающих реле.
Выдернуть штекер из реле и демонтировать его.
Установить новое реле в таком же порядке, но в обратной последовательности.

Такой вариант снятия реле наиболее удобен, хотя в некоторых случаях его можно демонтировать и вместе с генератором. Как будет удобнее провести эту процедуру в каждой конкретной ситуации — решает сам водитель.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ГЕНЕРАТОРА

Проверка генератора ВАЗ 2114 должна выполняться с периодичностью раз в пол года, даже если само устройство работает в нормальном режиме.

Первые весточки неисправности, при обнаружении которых необходимо проверить генератор на ВАЗ 2114:

Лампочка АКБ на панели приборов светится чрезмерно ярко даже когда запущен двигатель, это свидетельствует о том, что АКБ перезаряжен;
Лампочка АКБ не горит после активации зажигания, не включаются поворотники, дворники и аналогичные приборы – на АКБ не поступает зарядка, так как не работает генератор;
Сильно шумит генератор

Теперь разберемся, как проверить генератор. Для этого нам потребуется мультиметр, приобрести его можно в любом автомагазине за 400-600 рублей. Проверка выполняется по следующему алгоритму (методика может использоваться на ВАЗ 2113 и на ВАЗ 2115):

Включаем зажигание. Смотрим, чтобы горели все лампочки приборной панели;
Заводим четырнадцатую. Лампочка АКБ на приборной панели, если устройство работает исправно, должна потухнуть;
Прогреваем мотор до рабочей температуры (90 °С). Теперь необходимо создать максимальную нагрузку на электросеть автомобиля, для этого вам потребуется включить все потребляющие электроэнергию приборы – магнитолу, дальний свет, печку, прикуриватель, обогрев стекла;
Мультиметр устанавливаем в режим вольтметра. Тут нам потребуется помощник, который сядет за водительское кресло и будет поддерживать обороты мотора на уровне 3200-3500 об/мин;
Щупы мультиметра подключаем к аккумулятору. Во время наибольшей нагрузки на бортовую электросеть генератор должен выдавать напряжение не меньше тринадцати Вольт. Если мультиметр демонстрирует показатель меньше требуемого, значит, что по причине неисправности генератор на ВАЗ 2114 выдает низкое напряжение;
Далее выключаем все потребители энергии и проверяем электроприбор при минимальной нагрузке. Делаем то же самое – снимаем замер при работе двигателя на 3200-3500 об/мин. Сейчас мультиметр должен показывать не менее чем 14.7 Вольт.

Статья в тему: Установка кондиционера Halla в ладу 2110

Проверка мультиметром

Зная, сколько вольт должен выдавать генератор на ВАЗ 2114, после обнаружения несоответствий необходимо приступать к поиску неисправностей и, при надобности, ремонту либо замене устройства.

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

Неисправности

Следующие признаки говорят о том, что с генератором возникли проблемы:

громкий шум, издаваемый им;
лампочка АКБ, установленная на панели, горит сильнее обычного;
приборы освещения в машине слишком сильно светят;
не включаются электроприборы, при потухшей индикации батареи.

Гул или шум от генератора показывает, что пришли в негодность подшипники. Чаще всего поломка случается в переднем. Пользоваться машиной с такой неисправностью не стоит – если генератор заклинит, то, вероятнее всего, он окончательно утратит работоспособность. Новый, как известно, стоит не дешево.

Яркое горение лампочек (даже при отключенном двигателе) указывает на превышение граничного напряжения в сети.

Возможные причины неисправностей

Износ щеток

Если генератор не дает зарядку аккумулятору, то первое, что приходит в голову на автомобилях с достаточным пробегом – это износ щеток. В генераторах мало чисто механических узлов, которые влияют на его работоспособность – а щетки, постоянно трущиеся о коллектор, стираются.

По мере износа контакт ухудшается, соответственно падает и ток в обмотке ротора. Сначала генератор дает мало зарядки на низких оборотах, «просыпаясь» после перегазовки, затем отказывает полностью. Сами по себе щетки могут быть как отдельным узлом, так и сблокированным с реле-регулятором.

Извлекая щеточный узел из генератора, можно легко ощутить, насколько его можно выдвинуть, чтобы перестала ощущаться упругость пружин – это и будет остаточная рабочая длина самой длинной щетки

Обратите внимание, что чаще щетки изнашиваются неравномерно: со стороны крышки, где скапливается грязь и продукты износа щеток, щетка стирается быстрее. Это заметно и по наличию канавки на одном из колец

Сама по себе канавка не так страшна, если протерта ровно. Вот волнообразная, с резкими перепадами диаметра – прямое указание на замену контактных колец или ротора в сборе. На зарубежных генераторах встречается моноблочная конструкция, когда и диодный мост, и реле-регулятор, и щеточный узел – одно целое. Замена такого моноблока – дело недешевое, да и глупо это делать при износе одних щеток. Поэтому их перепаивают, подбирая подходящие от отечественных генераторов или электроинструмента.

Обрыв

В роторе же, помимо износа контактных колец, вероятных причин неисправности немного – сравнительно малые токи не дают обмотке сгорать, гораздо чаще происходит обрыв провода в месте соединения с коллектором. Проверяется ротор тестером: сначала измеряется сопротивление между кольцами коллектора, затем – между кольцами и «массой». В первом случае сопротивление составляет несколько ом, во втором – «бесконечное» (нет короткого замыкания обмотки на корпус).

Выявляем неисправности генератора

Вышеупомянутые проверки дают возможность быстро выявить неисправности элементов бортовой сети электроснабжения, короткие замыкания и прочие проблемы. Но если дело не в самой системе, потребуется диагностика генератора. В подавляющем большинстве случаев она выявляет одну из следующих проблем:

обрыв обмотки генератора. Он обнаруживается с помощью вольтметра, позволяющего измерить напряжение на выходе. Для устранения обрыва наружной обмотки достаточно осуществить пайку, внутренний же обрыв требует полной замены катушки;
замыкание между витками, выявляемое с помощью омметра. Генератор часто не может дать зарядку АКБ из-за повышенного сопротивления катушек;
недостаточный контакт между кольцами ротора и щетками. Основные причины этой проблемой – загрязнение деталей или ослабление пружин. В первом случае можно просто очистить поверхности щеток или колец, а во втором потребуется замена изношенных комплектующих;
замыкание на корпус, устраняемое либо качественной изоляцией генератора, либо заменой вышедшей из строя обмотки;
замыкание на корпус статора или плюсового зажима. «Лечится» установкой новых деталей;
растяжение ремня генератора, его сильное истирание или износ. В этом случае оборудование не только работает некорректно, но и сильно греется, благодаря чему можно быстро обнаружить проблему;
короткое замыкание в фазовой обмотке.

Еще одна довольно распространенная проблема – это выход из строя регулятора напряжения генератора. Данное устройство устанавливается для того, чтобы нормализовать ток, вырабатываемый агрегатом и подаваемый в бортовую сеть, поддерживать его в строго определенных пределах. Эксплуатация авто со сломанным регулятором категорически запрещается, так как существуют весьма высокие риски выхода из строя всего электрооборудования

Поэтому очень важно своевременно обнаружить проблему и устранить ее

Генератор в автомобиле превращает механическую энергию в электрическую. После запуска автомобиля, генератор начинает работать и дает заряд аккумулятору, а также всему электрооборудованию, которое установлено на авто.

Генератор находится под капотом, в работу его приводит коленвал. Иногда может случиться, что генератор на ваз 2110 не дает зарядку. Это может привести к обесточиванию автомобиля и спустя некоторое время движения автомобиля, он больше не сможет передвигаться.

Где находится генератор ваз 2110

Если генератор исправно работает, то не стоит периодически подзаряжать аккумулятор внешними зарядками. Он должен исправно работать в течении многого времени, заряжаясь только от генератора. В аккумуляторе должно постоянно оставаться 50-60% резервного заряда.

Для автомобиля ваз 2110 могут использоваться два вида генераторов. Если автомобиль карбюраторный, то номер генератора будет 9402-3701. Если авто инжекторное, то номер генератора такой 3202-3771. Хоть они не особо и не отличаются между собой, но характер неисправностей у них одинаковый.

Например, на ваз 2110 инжектор 8 клапанов генератор не дает зарядку, причин всего несколько:

на автомобиле установлено чрезмерное количество оборудования, которое питает большее количество электроэнергии. Это могут быть дополнительные колонки, аудио/видео устройства и различные насосы, пылесосы. Обычный генератор не справляется с такой нагрузкой и поэтому перестает исправно подавать заряд в аккумулятор.
не соответствие генератора и аккумулятора. Если в автомобиле установлено много дополнительного устройства, требующего питания электроэнергии, то владелец устанавливает аккумулятор помощнее. Объясняя это тем, что более мощного аккумулятора хватит на работу всех сторонних оборудований. А на самом деле генератор ваз 2110 выдаст мало заряда, причина в том, что его не хватит для сильного аккумулятора.

Причины по которым генератор ВАЗ 2109 не дает зарядку

Доброго времени суток уважаемый читатель. В этой статье я как можно проще расскажу о принципе работы генератора ВАЗ 2109 — 2114 и про причины по которым генератор не дает зарядку. Чтобы простому человеку, не изучавшему электротехнику, было всё понятно, я не буду углубляться в физику происходящего и употреблять научные термины, а объясню всё, как говориться «на пальцах». Итак, начнём!

Принцип работы генератора ВАЗ 2109

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
ток снимается с ротора щётками (10) и через реле — регулятор (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

лампочка на 12 вольт
автомобильный акумулятор
две батарейки по 1.5 вольта
несколько проводков

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.

Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других. Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.

Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.

Самостоятельная проверка генератора

Самый простой способ — проверить предохранитель. Если он исправен, осматривается генератор и его расположение. Проверяется свободное вращение ротора, целость ремня, проводов, корпуса. Если ничего подозрений не вызвало, проверяются щетки и контактные кольца. В процессе работы щетки неизбежно изнашиваются, их может заклинить, перекосить, а канавки токосъёмных колец забиться графитовой пылью. Явный признак этого — избыточное искрение.

Нередки случаи полного износа или поломки, как подшипников, так и поломка статора.

Самая распространенная механическая проблема генератора – износ подшипников. Признак данной неисправности — вой или свист при работе агрегата. Конечно, подшипники нужно немедленно заменить, предварительно осмотрев посадочные места. Ослабление натяжения приводного ремня также может быть причиной слабой работы генератора. Одним из признаков может быть высокий по тону свист из-под капота, когда автомобиль газует или разгоняется.

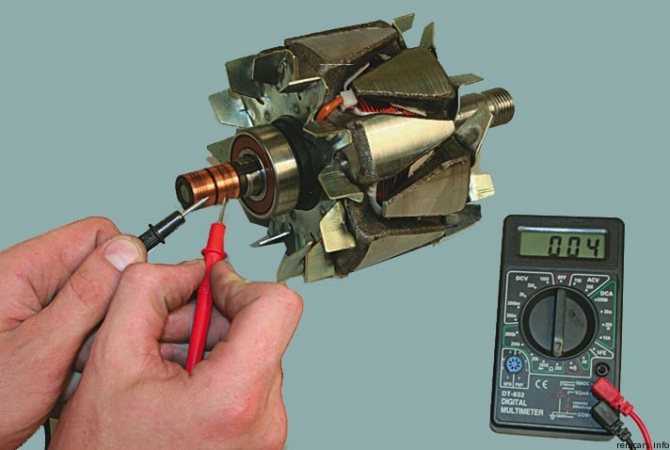

Для проверки обмотки возбуждения ротора на короткозамкнутые витки или обрывы, нужно подключить мультиметр, переключенный в режим измерения сопротивления, к обоим контактным кольцам генератора. Нормальное сопротивление — от 1,8 до 5 Ом. Показания ниже свидетельствует о наличии короткого замыкания в витках; выше – прямой обрыв обмотки.

Для проверки обмотки статора на «пробой на массу», их нужно отсоединить от выпрямительного блока. При показаниях сопротивления, выдаваемых мультиметром, имеющих бесконечно большое значение можно не сомневаться в отсутствии контакта статорных обмоток с корпусом («массой»).

Для проверки диодов в блоке выпрямителя используется мультиметр (после полного отсоединения от обмоток статора). Режим проверки — «проверка диодов». Плюсовой щуп подсоединяется к плюсу или минусу выпрямителя, а минусовой – к выводу фазы. После этого щупы меняют местами. Если при этом значения показаний мультиметра сильно отличаются от предыдущих — диод исправен, если не отличаются — неисправен. Еще одним признаков, свидетельствующим о скорой „кончине“ диодного моста генератора — окисление контактов, а причина этого – перегрев радиатора.

Диагностика неисправностей

На современных автомобилях использование «дедовского» способа диагностики путем скидывания с клеммы аккумулятора может привести и к серьезной поломке множества электронных систем автомобиля. Значительные перепады напряжения бортовой сети автомобиля способны вывести из строя почти всю бортовую электронику. Именно поэтому современные генераторы всегда проверяются только путем замера напряжения в сети или диагностики самого снятого узла на специальном стенде. Сначала производится замер напряжения на клеммах аккумулятора, пускается двигатель и снимаются показания уже при работающем моторе. До запуска напряжение должно быть около 12 В, после запуска — от 13,8 до 14,7 В. Отклонение в большую строну свидетельствует, что идете «перезаряд», что подразумевает неисправность реле-регулятора, в меньшую — что ток не поступает. Отсутствие тока подзарядке свидетельствует о неисправности генератора или цепей.

Основные неисправности и поиск их причин

Как уже было сказано, при нормальной работе электрогенератора лампочка на приборной панели будет загораться в момент зажигания, а после запуска двигателя (и, как следствие — генератора) сразу же потухнет.

Руководствуясь «поведением» этой лампочки, можно попытаться установить причину неисправности в бортовой сети:

в момент включения зажигания лампочка не загорелась, отсутствует подсветка приборов и других лампочек — произошел обрыв в сети;
в момент зажигания лампочка не загорелась либо загорелась тускло — аккумуляторная батарея разряжена;
лампочка загорелась очень ярко и продолжает светиться при работающем двигателе — АКБ заряжена сверх меры, существуют проблемы с регулятором напряжения.

Замер напряжения генератора

Для того же, чтобы выполнить полноценную проверку генератора, нужно:

Провернуть ключ зажигания и убедиться, что все сигнальные лампочки загорелись.
Запустить двигатель и посмотреть, погасла ли контрольная лампочка.
После прогрева мотора включить все электрические приборы-потребители для создания максимальной нагрузки в сети.
Установить обороты двигателя на 3.500 об/мин.
Подключить мультиметр в режиме измерения вольтажа постоянного тока к аккумулятору и произвести измерение (узнать точно, сколько выдает генератор ваз 2114, можно в прилагаемой к авто инструкции. Номинально же рабочий вольтаж на АКБ при включенных потребителях должен составлять около 13 вольт).
Если напряжение генератора ваз 2114 оказалось ниже 13 вольт, значит существуют проблемы с выработкой тока, а если при полностью выключенных потребителях вольтаж не поднялся выше 14,7 вольт, то вышел из строя регулятор напряжения.

К слову, одной из причин быстрого износа подшипников генератора является слишком натянутый приводной ремень — при правильном натяжении его боковой прогиб при надавливании пальцами не должен превышать 1,5 см.

Для более глубокой проверки отдельных узлов генератора придется применить пробник — лампочку на 12 вольт мощностью 3 Вт.

Выполняется проверка следующим образом:

поочередно подсоединить лампочку с двух сторон к каждому из диодов при наличии тока от генератора. Поскольку диоды проницаемы только в одном направлении, то лампочка загораться не должна (если же она загорится, значит диод неисправен);
подключить пробник к щеткам генератора. При достижении напряжения в 16 вольт лампочка должна погаснуть. Если же этого не происходит или, наоборот, лампочка даже не загорается, значит вышел из строя регулятор напряжения;
выполнить «прозвонку» состояния обмоток статора (для этой цели удобнее будет использовать тестер). Если выяснится, что присутствует замыкание, то статор придется заменить.

Таким образом, проверка работоспособности генератора — довольно несложная задача. Самое главное — выполнять ее периодически, чтобы найти неисправности сразу же после того, как они появятся. Это поможет избежать более серьезных проблем и неполадок в бортовой сети.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ ГЕНЕРАТОРНОЙ УСТАНОВКИ

Лампочка сигнализатора зарядки горит постоянно или мигает во время работы мотора;
Не идет зарядка на АКБ
Недозаряд или перезарядка аккумуляторной батареи;
Плохой свет фар при работающем двигателе, неудовлетворительная работа «дворников» и других потребителей электроэнергии;
Сильное увеличение яркости света фар, кипение электролита в аккумуляторе;
Наличие посторонних шумов со стороны генераторной установки.

НЕИСПРАВНОСТИ ЩЁТОЧНОГО УЗЛА

В этом узле могут быть проблемы с электронным регулятором и щётками. Замена щёток генератора ВАЗ 2115 может быть произведена без его снятия с двигателя. Проверить этот блок не снимая с генератора невозможно, поэтому, если есть такая возможность, то можно просто поменять щётки. Проверить его работу можно, присутствует регулируемый источник питания и контрольная лампочка. Подключают питание к «+» и «-» регулятора, а лампочку к щётке. Она должна светиться, а при увеличении входного напряжения до 15-16 вольт лампочка тухнет. Если этого не происходит, то нужна замена таблетки. Давайте рассмотрим признаки износа щёток. Об этом будет свидетельствовать:

Низкое бортовое напряжение;
Отсутствие зарядки аккумулятора;
Скачки напряжения зарядки.

Щётки в свободном состоянии должны иметь длину не менее чем 0,5 см. При меньшей длине производится их полная замена. Проверяют состояние щёток и их свободное перемещение в пазах. Если есть зависание, его можно устранить капелькой масла в пазы. Проверьте контактные кольца, их поверхность, на наличие выработки. При её наличии нужно отшлифовать мелкой шкуркой поверхность колец. Когда выполнена замена щёток генератора ВАЗ 2114, то работоспособность восстановится через несколько минут, после притирания щёток и контактных колец.

Щеточный узел

ДИОДНЫЙ МОСТ И ЕГО ПРОБЛЕМЫ

Признаки неисправности диодного моста генератора могут быть такими:

Полное отсутствие зарядки;
Напряжение зарядки значительно выше нормы.

Всё это может вызвать большие негативные последствия для всей электрической системы автомобиля. Ремонт генератора своими руками возможен, но при условии наличия опыта и приборов для работы с электрооборудованием. Например, выявлены признаки поломки диодного моста, требуется его ремонт.

Чаще всего в таком случае происходит пробой силовых диодов «подковы». Заменить их не очень сложно, проблема состоит в том, что их нет в запасных частях. Можно поискать у ремонтников, которые занимаются ремонтами электрооборудования автомобилей. Проще и дешевле будет приобрести новый блок с диодным мостом, и поставить его взамен вышедшего из строя. Замена диодного моста производится в таком порядке:

Монтируют в блоке контактный болт с изоляционными втулками и гайками зажимают его;
Поправляют и устанавливают на место выводы обмоток статора и завинчивают гайки в местах их присоединения;
Ставят на место болты, крепящие выпрямительный блок и затягивают их;
Устанавливают на своё место щёточный узел с регулятором, и закрепляю его винтами на корпусе задней крышки;
Устанавливают защитный кожух из пластика и фиксируют тремя фиксаторами.

После этого прибор можно монтировать на место установки, подсоединить провода, надеть и натянуть приводной ремень, и можно проверить его работу.

Диодный мост (выпрямитель)
