Предохранители и реле Нива Шевроле, электрические схемы
Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.
Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.
Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.
Блок предохранителей системы управления двигателем
Схема
Обозначение
| 1 | 15А 1* Датчики ЭСУД Реле стартера Клапан продувки адсорбера |
| 1 | 7,5А 2* Контроллер |
| 1 | 3: Реле электро бензонасоса (контакты) Электро бензонасос |
| 1 | 30А 4,5* Вентилятор охлаждения |
| 2 | 15А 1* Форсунки Катушки зажигания Контроллер ЭСУД Реле электро вентилятора правого Реле электро вентилятора левого |
| 2 | 15А 2* Реле электро бензонасоса (контакты) Электро бензонасос |
| 2 | 30А 3* Резерв |
| 2 | 30А 4,5* Вентилятор охлаждения |
| 3,4 | 30А 1* Электро вентиляторы (правый, левый) Реле электро вентилятора правого Реле электро вентилятора левого |
| 3 | 15А 2* Главное реле |
| 3 | 15А 3* Контроллер |
| 3 | 15А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки |
| 3 | 15А 5* Реле зажигания |
| 4 | 15А 3* Главное реле Реле электро вентиляторов (обмотка) Реле электро бензонасоса (обмотка) Датчик скорости автомобиля Электромагнитный клапан адсорбера Датчик кислорода Датчик массового расхода воздуха Контроллер |
| 4,5 | 30А 2* Реле электро вентиляторов (обмотка) (правый, левый) Электродвигатель электро вентиляторов (правый, левый) |
| 4 | 15А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС |
| 4 | 15А 5* Электро бензонасос |
| 5 | 15А 1* Электро бензонасос Реле электро бензонасоса |
1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17.9.7/M74, 5* — Автомобили с контроллерами 7.9.7+.
Фактическое расположение
Практически все электрические устройства на этих автомобилях рассчитаны на напряжение в 12 вольт. При этом ампераж может варьироваться от сотен ампер до десятков миллиампер. Для разделения силовых и управляющих токов используют коммутационное реле. Это предупреждает провода от чрезмерного нагрева или возгорания. Параллельно уменьшает общее количество проводки в автомобиле. Расположение коммутаторов в машине:
- Слева под приборной панелью расположен блок 1 под первым набором предохранителей. Здесь находятся реле бензонасоса Нива 21214, зажигания, главного коммутатора и обоих электровентиляторов.
- Справа от рулевой колонки блок реле отвечает за противотуманные фары, подогрев заднего стекла двери багажника и оба вида света (два элемента на дальний и ближний свет).
- Выше второго блока расположены реле аварийной сигнализации и поворотников.
- Реле стартера на Ниве 21214 рассчитан на несколько сот ампер и установлен в моторном отсеке.
Важно поддерживать нормальное состояние электроцепей и заменять их элементы на оригинальные. В противном случае возможен полный выход из строя контролируемого узла и полная остановка автомобиля
1 – блок предохранителей системы управления двигателем; 2 – реле стеклоочистителя ветрового стекла; 3 – блоки предохранителей; 4 – блок реле системы управления двигателем.
Четвертый блок реле находится над педалью газа.
1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
Предохранители в автомобилях ВАЗ, так же, как и в Ниве находятся непосредственно внутри автомобиля, их закрывает щиток, обычно, на приборной панели.
Это позволяет в случае необходимости разобрать и произвести ремонт с помощью подручных инструментов. Такой подход особенно выручает в холодный период времени – не нужно производить ремонт на улице, а также цена самостоятельной замены будет намного ниже, чем в центре техобслуживания.

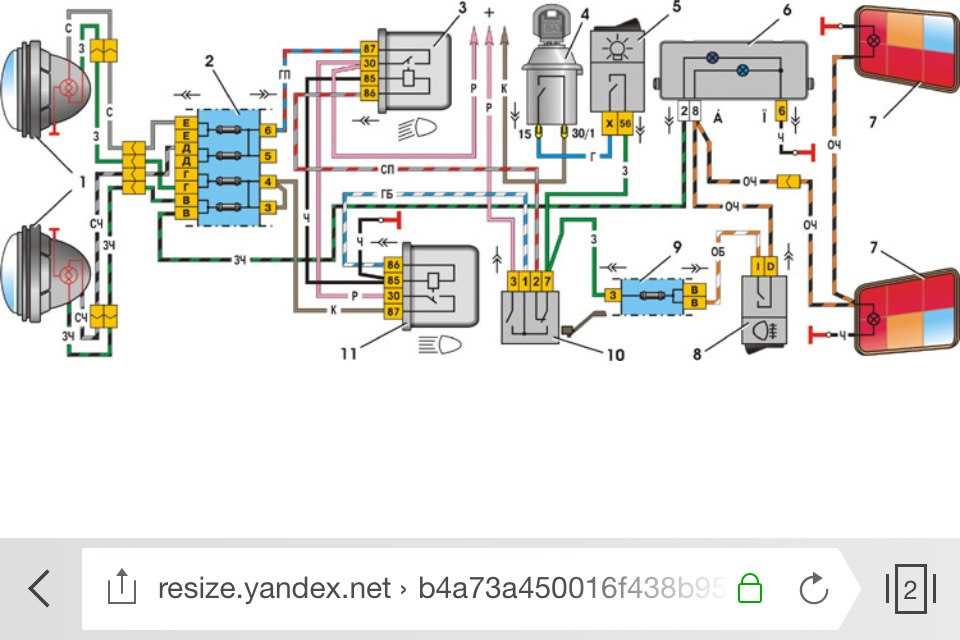

Вышеуказанная схема включает такие компоненты, как реле и предохранители. В монтажный блок входят следующие элементы, представленные в таблице.
| Обозначение элемента | Защищаемые цепи |
| Реле | |
| K1 | Отвечает за лампочки освещения внутри |
| K2 | Устройство исправной работы стеклоочистителей, дворников. |
| K3 | Прибор обозначения датчиков, указывающих направление поворотов. |
| K4, K5 | Блоки ближнего и дальнего света. |
| K6, K7 | Подключение не основных средств. |
| K7 | Блок обогрева заднего стекла. |
| Предохранители | |
| Ф1 | Сигнальные огни, освещение номерного знака автомобиля, освещение багажного отсека и бардачка, 5A. |
| Ф2 | Ближнее освещение левых габаритов, 7,5А. |
| Ф3 | Левые фары, дальний свет, 10А. |
| Ф4 | Противотуманное освещение, левые фары, 10А. |
| Ф5 | Предохранитель на стеклоподъемники, 30А. |
| Ф6 | Для подключения переносного освещения, 15А. |
| Ф7 | Блок, отвечающий за вентилятор охлаждения двигателя, а также за срабатывание звукового сигнала, 20А. |
| Ф8 | Обогрев задних стекол, 20А. |
| Ф9 | Узел рециркуляции, очищение фар, лобового стекла; 20А. |
| Ф10 | Дополнительный, может быть на зарядку аккумулятора. |
| Ф11 | Габаритный правый свет, 5А. |
| Ф12 | Правая фара, ближнее освещение, 7,5А. |
| Ф13,14 | Противотуманное освещение, правые фары, 10А. |
| Ф15 | Предохранитель подогрева сидений и закрытия багажного отсека, 20А. |
| Ф16 | Работа сигнальной системы, 10А. |
| Ф17 | Внутренний свет, исправность борткомпьютера, 7,5А. |
| Ф18 | Отвечает за прикуриватель, свет в бардачке, 25А. |
| Ф19 | Исправность центрального замка, стоп сигнала, подсветка заднего хода, обмотки генератора, 10А. |
| Ф20 | Противотуманное освещение сзади, 7,5А. |
Если выходит из строя какое-либо оборудование на автомобиле, то первым делом нужно проверить, цел ли предохранитель. Сделать это несложно и под силу даже начинающему автомобилисту и отправляться для этого на станцию технического обслуживания нет никакого смысла. Элементарная замена может обойтись вам в хорошую копеечку. Для этого достаточно найти блок предохранителей ВАЗ 2121 Нива, который конструкторы расположили в очень доступном месте.
Расположение
Предохранители в ВАЗ 2121 Нива находятся в салоне транспортного средства и закрыты специальным кожухом. Это достаточно удобное место для того, чтобы в любой момент произвести замену перегоревшего и при этом обойтись можно самыми обычными инструментами
Особенно это важно зимой или когда идет дождь, нет необходимости выходить на улицу, если поломка приключилась в пути
Таблица с расшифровкой схемы
Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.
Почему не работают поворотники на автомобиле
Итак, если указатели поворота отказали прямо в дороге, это можно определить по отсутствию щелчков, также может пропасть индикация указателя поворота на приборной панели. Еще указатели поворотов на панели могут мигать слишком часто, гореть постоянно и т.д.
В подобной ситуации может быть два варианта: не работают только поворотники или же не работает аварийка. Это нужно сразу проверить, так как если не работают указатели поворота, но аварийная световая сигнализация в порядке, в этом случае «аварийку» нужно попробовать сразу включить
Это необходимо для того, чтобы привлечь внимание других участников дорожного движения и обозначить транспортное средство, как неисправное
Далее, снизив скорость, следует убедиться в отсутствии помех и с осторожностью перестроиться, так как достоверно неизвестно, работает ли аварийка или нет (даже если после включения раздаются щелчки и моргают индикаторы поворота на панели приборов). Следующий шаг — выйти из автомобиля и убедиться в том, что аварийная сигнализация работает/не работает
Также оценивается работа самих поворотников и повторителей указателя поворота. В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы.
Следующий шаг — выйти из автомобиля и убедиться в том, что аварийная сигнализация работает/не работает. Также оценивается работа самих поворотников и повторителей указателя поворота. В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы.
Конечно, можно продолжить движение до ближайшей станции технического обслуживания, но в этом случае нужно быть готовым к тому, что сигналы для информирования других водителей и участников движения потребуется подавать руками, одновременно управляя автомобилем. Само собой, такой способ подойдет не всем. Еще можно воспользоваться услугой выездного ремонта, однако такой сервис может обойтись неприлично дорого.
В данной ситуации лучше попробовать устранить поломку прямо на месте. Для этого необходимо начать проверку с реле поворотников и аварийной сигнализации. Основные трудности могут быть связаны с тем, что указанное реле поворота на разных авто может находиться как под капотом, так и в салоне (в области рулевой колонки или под панелью приборов).

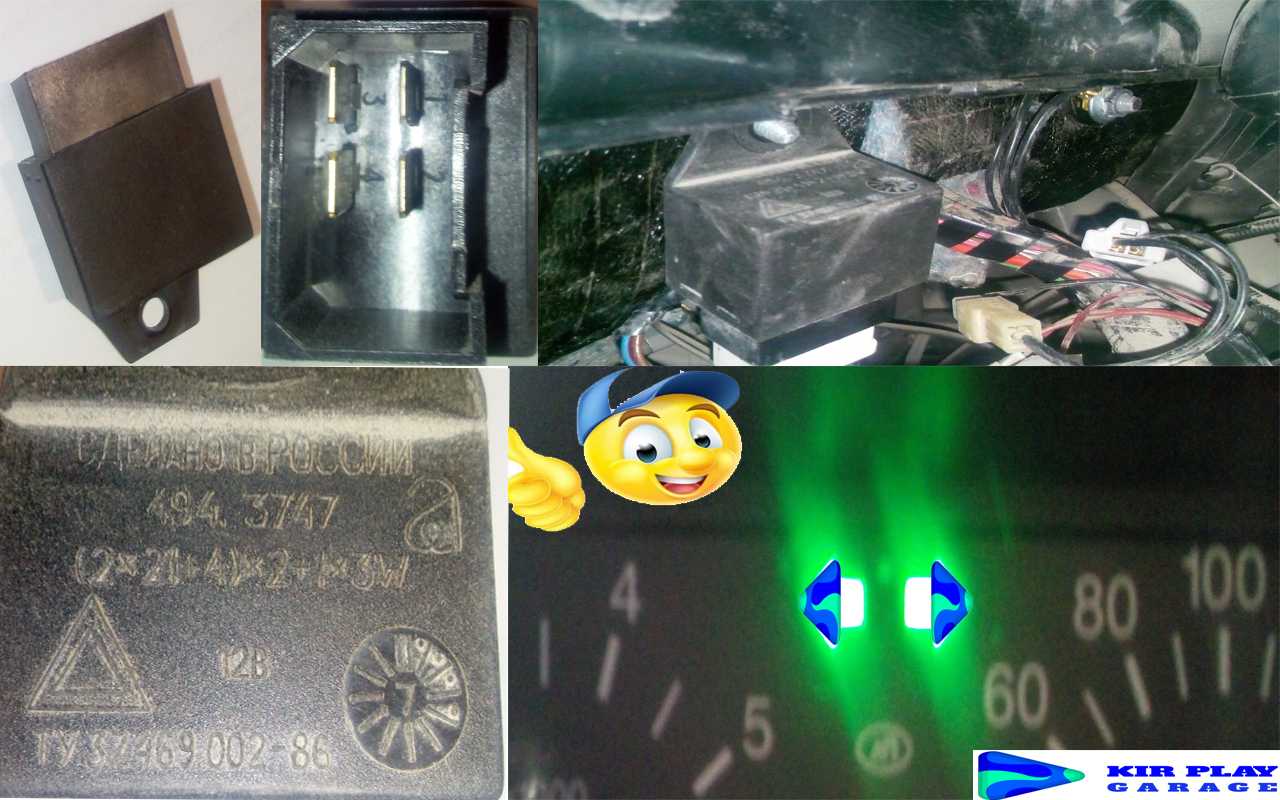

Чтобы точно определить место установки реле поворотов, желательно изучить мануал или воспользоваться смартфоном/планшетом (при условии подключения к сети Интернет). Обычно реле поворота стоит на рулевой колонке или в блоке предохранителей под панелью приборов.
Обратите внимание, на некоторых авто реле поворотов находится в аварийной кнопке. В любом случае, данные места расположения обусловлены тем, что водителю должно быть слышно работу реле
Также в некоторых авто может стоять зуммер для дублирования индикаторов поворотов.

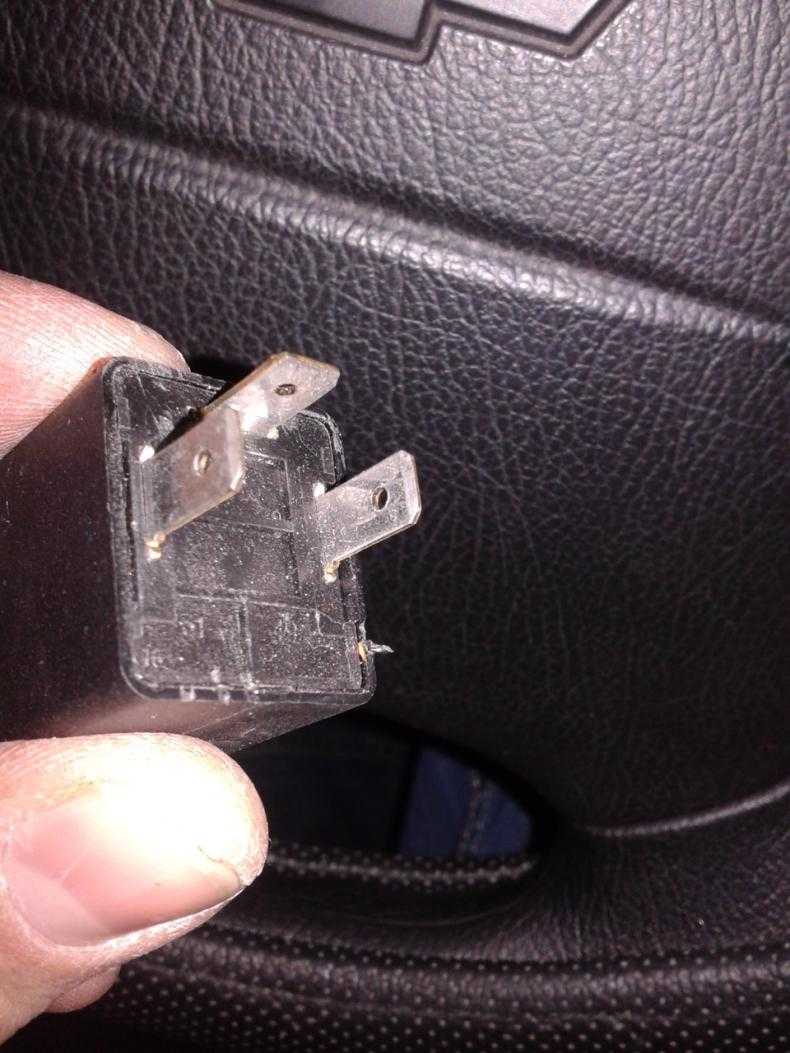

Обнаружив реле, потребуется отключить от него провода. Опять же, часто реле попросту «залипает», то есть отключение и повторное отключение позволяет привести устройство в норму. Еще помогает чистка контактов. Если же это не решило проблему, тогда потребуется ремонт или замена данного элемента.

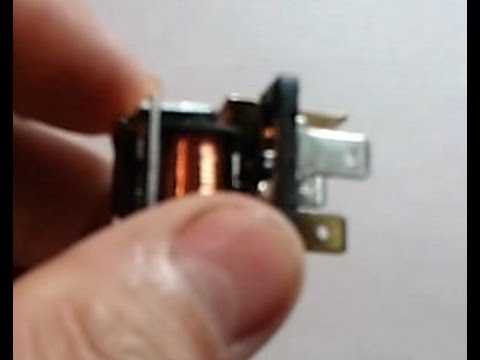

Кстати, если рассматривать ремонт реле поворотов, возможность такого ремонта будет зависеть от его типа. Например, реле поворотов ВАЗ с биметаллической пластиной простое и отличается ремонтопригодностью. Схема реле поворотов включает в себя основной элемент — биметаллическую пластину, которая интегрирована в цепь прохода тока через лампы поворотов.
Когда аварийка или повороты включены, пластина холодная, замыкает цепь сигнальных ламп. Далее, в процессе нагрева биметаллической пластины током, пластина изгибается. Изгибание приводит к тому, что контакт реле размыкается, ток не проходит и лампы выключатся.
Так вот, если лампа перегорит, напряжение выше, пластина греется медленнее и период мигания увеличится. Если же в цепи будет замыкание, лампы будут быстро мигать. Однако, несмотря на всю простоту, сегодня также активно используется комбинированное реле, которое оснащено дополнительной электронной схемой. Эти реле менее надежны и чаще выходят из строя. Эти реле обычно не ремонтируют.
Монтажные блоки для Lada 4×4 2021 года выпуска
Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:
Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:
Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:
Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:
Монтажные блоки для Lada 4×4 2021 года выпуска
(артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей. Также реле поворотников может располагаться за комбинацией приборов, либо под центральной консолью ближе к левой стороне.
Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв. или 5дв.).
Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.
Ключевые слова: монтажный блок 4х4 | торпедо 4х4
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
Метки: реле поворотов, реле 71.3777-04, доработка реле поворотов, реле поворотов 231.3747, реле поворотов 23.3747
Комментарии 18
спасибо.У меня 5ти контактное реле, после прикуривания зимой машины брата, когда надо было аккум перекинуть с заведенной машины на авто с севшим аккумом, постоянно стала гореть лампа контрольная указателя поворотов.Тоже значит транзистор вылетел…
Как вариант — да пробило транзистор.Надо конкретно модель реле и посмотреть его схему.
До 15:00 отредактируйте запись в соответствии с правилами или потру
До 15:00 отредактируйте запись в соответствии с правилами или потру
Все ссылки убрал. Остальное не реклама, а только описание ремонта реле не описанного ни в одном пособии. Может кому-то пригодится.
Надо добавить: СОВРЕМЕННЫХ КБ.
Да, конечно речь о современном коммерцилизированном производстве
Если производитель обеспечит надёжность, как нам всем хочется, то потеряет доходы, а что для него важнее. С другой стороны, зачастую, вина тут не производителя прибора, а производителя элементов, особенно если они MADE IN CHINA, да и наши не лучше, судя по регулярно падающим ракетам.
Закладка в конструкцию узла при массовом производстве заведомой неисправности — одна из задач Конструкторских Бюро
уважаю инженерный подход: не тупо заменить дохлое, а разобраться, где ж@па, найти её, и устранить с модернизацией…
я на классику поставил 3-выводное реле от зубилы. А индикацию организовал 2мя диодами с выходов на лампы
Да, что-то воодушевился поковыряться :)…»дело было вечером, делать было нечего»… как-то так
«творческий зуд»…»выяснить, откуда ноги растут»…
я сам такой, иногда ковыряю «до победного» изделие ценою в 10 копеек.
уважаю инженерный подход: не тупо заменить дохлое, а разобраться, где ж@па, найти её, и устранить с модернизацией…
я на классику поставил 3-выводное реле от зубилы. А индикацию организовал 2мя диодами с выходов на лампы
Схемку не можешь нарисовать, как подключил ? Я купил реле 3х контактное для лед ламп.
на схеме: сверху — 05я схема, снизу — 08я.
как видно из схемы, вся разница — в лампочке приборки: у классики она одна, и реле поворотов имеет соответствующий выход, у зубилы их 2шт, они подключены тупо к своей стороне поворотников, и реле не имеет выхода на приборку.
надо проделать следующее:
1. выдернуть провода с мамами из штекера 5го реле, и одеть их на клеммы 08го. Проверить работу поворотников.
2 взять импульсы с обоих сторон ламп поворотников. Либо со штекера подрулевого, либо кнопки аварийки. Сложить эти импульсы через 2 диода, и подключить к лампочке приборки (вывод №3). Это показано жирным синим на нижней схеме
Где реле вращения, как его заменить
Несмотря на примитивность конструкции, замена поворотов Neva turn и турникета почти всегда больше, чем замена резины на сезон. Можно подождать? Едва. Признаки неудачи проявляются таким образом, что нормальная работа Niva 4 × 4 становится невозможной.
Главный блок предохранителей
Схема
Назначение
| 1 | 16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла |
| 1* | 16А Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала |
| 2 | 8А Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного* |
| 3 | 8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар |
| 4 | 8А Правая фара (лампа дальнего света) |
| 5 | 8А Левая фара (лампа ближнего света) |
| 6 | 8А Правая фара (лампа ближнего света) |
| 7 | 8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней |
| 8 | 8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей |
| 9 | 16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения |
| 9* | 8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления) |
| 10 | 16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала) |
| 10* | 8А Регулятор напряжения Обмотка возбуждения генератора |
| 11 | 8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь |
| 12 | 8А Реле дневных ходовых огней, лампы дневных ходовых огней |
| 12* | 8А Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения |
| 13 | 8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар |
| 14 | 16А Прикуриватель |
| 15 | 16А Резервный Обогрев заднего стекла (силовая цепь) |
| 16* | 8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла |
Основной и дополнительный блоки предохранителей
Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:
Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
Левая фара (дальний свет), контрольная лампа включения дальнего света
Правая фара (дальний свет)
Левая фара (ближний свет)
Правая фара (ближний свет)
Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света
Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией
Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения
Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
Контакты реле противотуманного света в задних фонарях
| F11 (8А) | Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) |
| F12 (8А) | Реле дневных ходовых огней, лампы дневных ходовых огней |
| F13 (8А) | Лампы и реле заднего противотуманного огня |
| F14 (16А) | Прикуриватель |
| F15 (16А) | Резервный |
| F16 (8А) | Резервный |
Дополнительные цепи предохранителей в комплектации Urban:
№ и номинал предохранителя
Электростеклоподьемники передних дверей Электропривод боковых зеркал
Электровентилятор климатической установки, компрессор кондиционера
Обогреватели боковых зеркал
Плафон освещения салона центральный
Электровентилятор климатической установки, компрессор кондиционера
Причины отказа
Как правило, частая неисправность реле объясняется низким качеством компонентов, как поставляемых с завода, так и все еще живыми «кооперативами». Борьба с этим может быть только осторожным приближением к выбору или наличием нескольких других запасных частей. Ремонт не рекомендуется в виде копейки, хотя есть примеры восстановления «ради интереса». Трудность заключается только в доступе к месту, где реле превращает Ниву, измените его. это 2 минуты.
Другой причиной, способной убить выключатель, является повышенное напряжение в бортовой сети в результате отказа компонентов генератора и реле регулятора напряжения. Также возможно закрытие. В любом случае цепочка сканируется, начиная с простой. состояние плавкого предохранителя.
Монтажные блоки для Lada 4×4 2018 года выпуска
Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:
Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:
Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:
Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:
Что делать если не работают поворотники на ваз 2106
Ауди Центр АИС-Харьков
Салон: 61093, г.Харьков ул.Муранова, 8
► Схема проезда и контакты
Новости
Поурочные планы казахстан Новая система представлена в виде СОР (суммативного оценивания за раздел) и СОЧ (суммативного оценивания за четверть). Срезы проводятся по итогам каждого раздела и каждой четверти. Итого около 3-4 разChernigiv-future.com.ua Подойти к этому вопросу нужно достаточно серьезно, так как тематика выбирается раз и навсегда. К сожалению, многие новички ошибаются с выбором тематики для блога и осознают это очень поздно, и как результатOdessitka.info/uk Все мы разные: по хронотипу люди делятся на жаворонков, сов и голубей. Рабочий график, как правило, не учитывает индивидуальные биоритмы: традиционно офисы открываются в 8–9 часов утра. Тяжёлое испытаниеDnepr-future.com.ua/uk Основні елементи обслуговування в ресторанах Обслуговування в ресторані складається з таких елементів: зустріч і розміщення відвідувачів, прийом і оформлення замовлень, передача замовлень наРезина hankook Каждый год происходит одно и то же — смена времен года, что влечет за собой большое количество проблем для владельцев автотранспортных средств. Ведь необходимо подготовить автомобиль к зимней или летнейПрокат горки Подобный порядок действий инструкторы разъясняют своим ученикам ещё на стадии обучения. После этого упражнение отрабатывается на полигоне. Тем не менее, проблемы всё равно возникают, поэтому приходится Kyivski.info Добрый день! Пришло время написать отзыв на «написание отзывов». Расскажу свою историю и опыт написания отзывов, а также поделюсь секретами успеха и самыми популярными и востребованными темами. Этим#Любой анкор# Грудень і січень є календарними місяцями зими . Хоча в різних регіонах Росії погода відрізняється , температури на вулиці все-одно низькі. Хороший момент , щоб перевірити модну новинку цього сезону —Vinnytsia.name В интернете существуют миллионы различных сайтов и блогов, но только немногие из них становятся интересны кому-то еще, кроме их создателей. Несмотря на выдумки рекламщиков, раскрутчиков и продвигателей,Вывоз мусора Те жильцы, у кого плата за коммунальные услуги превышает 22 процента от совокупного дохода семьи, могут обратиться за субсидией в органы соцзащиты своего населенного пункта. Единым заказчиком работ по
audi-ais.kh.ua
Монтажные блоки для Lada 4×4 2021 года выпуска
Реле указателей поворотов
(артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей. Также реле поворотников может располагаться за комбинацией приборов, либо под центральной консолью ближе к левой стороне.
Внимание!
Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв. или 5дв.).
Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.
Ключевые слова: монтажный блок 4х4 | торпедо 4х4
+43
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
Как снять тепловой кожух стартера на Ниве Шевроле
Опираясь на опыт владельцев Нивы Шевроле, выясняется, что есть два пути демонтажа злополучного кожуха — выковырять его монтировкой и утилизировать, но тогда стартер останется без защиты, или потратить несколько часов на демонтаж.
Стартер дороже, поэтому приступаем к демонтажу по такой технологии:
- В обязательном порядке обесточиваем автомобиль, отсоединив минусовую клемму аккумулятора или отключив выключатель массы.
- Снимаем защиту двигателя. Для этого необходимо установить автомобиль на смотровую яму или подъёмник.
Снимаем защиту двигателя.
Теперь, когда кожух у нас в руках, оцениваем степень повреждения — если проушины просто обломаны, можно либо хорошо приварить их к кожуху, либо посадить на болты, так надёжнее.
Некоторые рекомендуют проложить слой асбеста между стартером и щитком , но при наличии зазора в этом месте можно будет рассчитывать на какое-то охлаждение. Перед тем, как поставить защиту стартера на место, нужно позаботиться о том, чтобы под руками были новые прокладки приёмной трубы (со стороны коллектора и со стороны глушителя) и новые болты и гайки. Только теперь можно собирать все в обратном порядке.
Вариант без кондиционера
В некоторых случаях (если автомобиль без кондиционера) можно обойтись без демонтажа приёмной трубы. Для этого нужно открутить подушку двигателя и поддомкратить его, уперев один конец деревянного бруска в выпускной коллектор поближе к блоку цилиндров, а другой — в домкрат.
Так можно попробовать вывести тепловой щиток назад, кроме этого есть ещё один способ — демонтаж выпускного коллектора. Без коллектора щиток снимается запросто.
Удачной всем работы и приятных путешествий!
Заглючили поворотники. Куда отверткой тыкать ?

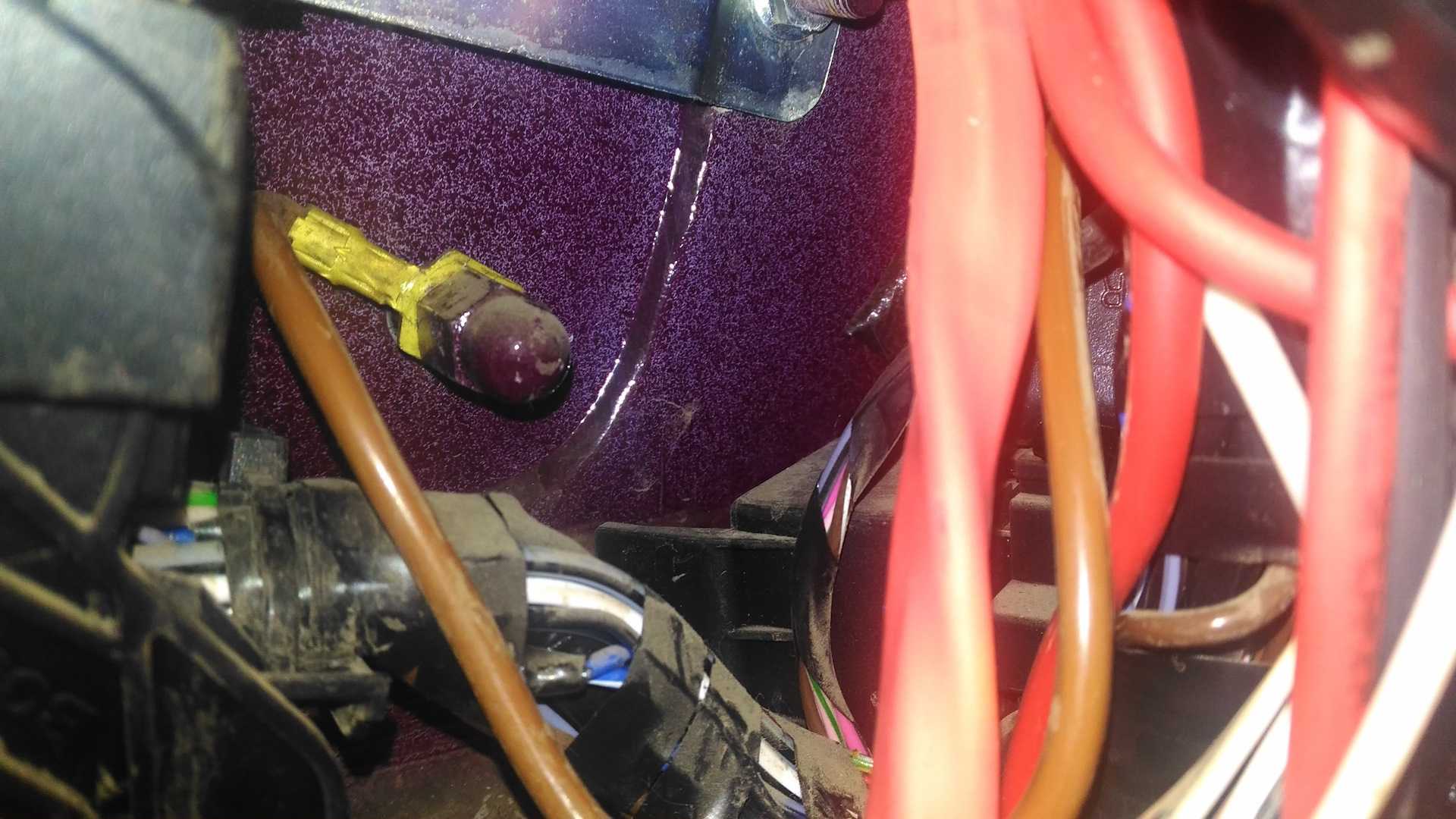

Посветить снизу фонариком туда, где на картинке гнусная шпилькаувидеть реле, потом наощупь выдернуть разъем. Если лапы не пролазят, снимать комбинацию приборов. F10 20 А — резервный предохранитель.
F11 5 А — лампы правых габаритных огней. F12 7,5 А — ближний свет в правой фаре, моторедукторы корректоров света фар. F13 10 А — дальний свет в правой фаре.
F14 10 А — резервный предохранитель.
13.7.1 Указатели поворота и аварийная сигнализация
F15 20 А — резервный предохранитель. Аналогично реле К3. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах.
Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза. F18 25 А — электродвигатель печки и его переключатель.
Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых не работают поворотники шевроле нива.
Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты. F19 10 А — прерыватель указателей поворота и аварийной сигнализации в режиме поворотовконтрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.
