Ремни и ролики УАЗ

Год выпуска 2007-2012, Евро-3, С кондиционером, ГУР Delphi1 ремень 6РК2100 или 6PK 2120Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука406-1308080 — 2 штуки2 ремня:1) 6РК1275- ремень вентилятора2) 6РК1220 — ремень генератора

1) 6РК1275 — ремень генератора2) 6PK1238- ремень ГУР/вентилятор________________________________________УАЗ 3163 ПатриотГод выпуска с 2012-н.в., Евро-4

Ремень 6PK 2120Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука406-1308080 — 2 штуки________________________________________

УАЗ двигатель 409 евро-2

2- насос гидроусилителя руля3- шкив коленвала4- шкив помпы5- ремень ГУРа и вентилятора 6PK12356- ролик натяжителя 406-1308080

10- ремень генератора и помпы 6PK122011- муфта вязкостная6PK1220 Генератор6PK1235 ГУРНатяжной ролик 406-1308080, 1 штука

________________________________________УАЗ двигатель 409 евро-3

6PK1220- ГУР6PK1275 -ГенераторРолик 4052-1308080 на автоматическом натяжителе 40624.1029010________________________________________УАЗ двигатель 409 евро-46PK1195 ГУР6PK1275 Генератор________________________________________ЗМЗ-514, Евро-2

Ремень привода ГУР 6РК923Ролик направляющий 514.3407070Ремень привода агрегатов 6РК1220Ролик 514.1308080

Ремень привода ТНВД:Зубчатый 1360, 136 зубов.Ролик натяжителя в сборе с кронштейном 514.1111071Ролики успокоителя ремня, на планке 514-1111067-10________________________________________ЗМЗ-51432, Евро-3, 4

Ремень ГУР (без кондиционера) — 6РК1395Ремень ГУР и кондиционер — 6РК1693Ролики 2112-1006120 — 2шт

Ремень агрегатов (кв-тнвд-генератор-помпа) — 6РК1600Ролики: 4052-1308080, на автоматическом натяжителе 40624.1029010 1шт.Ролик опорный ремня (стоит между генератором и помпой) 3413-1006135- оригинал, аналог 2112-1006135 1штука.

УАЗ ХантерЗМЗ 409, Евро 0-2Ремень привода агрегатов (помпа, генератор) -6РК1220Ремень ГУР — 1210. Так же подходит 1220Натяжной ролик 406-1308080, 1 штука.________________________________________ЗМЗ 409 Евро-3Ремень привода агрегатов 6РК1275Ремень привода ГУР 6РК1195Натяжной ролик 406-1308080, 1 штука.________________________________________ЗМЗ-514, евро 2

Ремень привода ГУР 6РК923Ролик направляющий 514.3407070Ремень привода агрегатов 6РК1220Ролик 514.1308080

Ремень привода ТНВД:Зубчатый 1360, 136 зубов.Ролик Ролик натяжителя, в сборе с кронштейном 514.1111071Ролики успокоителя ремня, на планке 514-1111067-10________________________________________УАЗ Хантер, Буханка (двигатель 402,451)Ремень генератора (клиновой) 1018мм, 1025мм, 1050мм

Как подобрать приводной ремень на двигатель с кондиционером

Главная › Вопросы и ответы

16.12.2019

Чтобы подобрать ремень для генератора УАЗ Патриот 409 двигателя с кондиционером, нужно знать особенности модели своего автомобиля. Машины этой марки могут иметь 1 или 2 такие комплектующие. Главный параметр, по которому надо подбирать новую запчасть, — длина.

Характеристики ремня генератора

На автомобили марки УАЗ Патриот используются двигатели с кондиционером моделей Евро-3 и Евро-4. В них установлен поликлиновой ремень. Он представляет собой замкнутый контур. На внутренней стороне изделия размещено несколько продольных полос, также называемых ручейками или клиньями. За счет такой конструкции оно и получило свое название.

На УАЗ Патриот для генератора могут быть использованы запчасти с номерами:

6РК2120;
6РК2100;
6РК1275;
6РК1220.

Этот шифр содержит все необходимые для подбора комплектующей детали параметры. Последние 4 цифры кодового обозначения показывают длину. Первая цифра — количество ручейков.

Например, запчасть с каталожным номером 6РК2120, применяемая на УАЗ Патриот, имеет следующие характеристики:

длина — 2120 мм;
количество ручейков (клиньев) — 6;
ширина изделия — 21,4 мм;
вес — 280 г.

Расположение элемента в конструкции автомобиля

Чтобы быстро и правильно установить новый ремень, необходимо иметь схему того, как эта запчасть должна огибать ролики и шкивы. Подробное изображение можно найти в инструкции по эксплуатации автомобиля. Владельцам машины этой марки рекомендуется постоянно иметь с собой не только запасную деталь, но и наглядное пояснение.

В двигателе 409 с кондиционером ремень генератора расположен так, что для его снятия достаточно отжать натяжные ролики. Снимать вентилятор или диффузор не потребуется

Старую деталь можно протащить между ними, осторожно вращая

По такой же схеме устанавливается новая запчасть. При этом нужно сначала обвести ремень вокруг всех роликов и только на последнем этапе накидывать на генератор.

Как выбрать подходящий приводной ремень

В первую очередь нужно определиться с требуемой длиной. Начиная с 2012 г. при комплектовке Патриота двигателем Euro 4 стала применяться модель длиной 2120 мм.

На автомобилях, выпущенных в период с 2007 по 2012 гг., изначально был установлен ремень длиной 2100 мм. При замене вышедшей из строя запчасти допустимо выбирать большую длину. Опытные автолюбители утверждают, что в этом случае процесс установки будет существенно проще. Однако можно встретить мнение, что комплектующая деталь большей длины начнет “свистеть” намного раньше.

Также в моделях, выпущенных в период с 2007 по 2012 гг. можно встретить двигатели, в которых установлено 2 ремня. В этом случае в зависимости от модификации используют комплектующие с номером:

Один из ключевых моментов — материал, из которого изготовлен ремень. Если производитель использовал дешевые отходы производства резинотехнических изделий, то его продукция не прослужит долго. Такой материал застывает на морозе, становится “дубовым”. Это приводит к тому, что на поверхности появляются трещины.

Чтобы ремень не крошился и служил долго, он должен быть сделан из EPDM. Это обобщенное международное название материалов, изготавливаемых с применением этилен-пропиленовых каучуков. Такая запчасть устойчива к старению и к температурным перепадам. Поэтому чаще всего рекомендуется отдавать предпочтение изделиям европейских или азиатских производителей.

Производители запчасти

В качестве замены оригинального ремня, установленного на заводе, для автомобиля УАЗ Патриот может использоваться любой аналог, совпадающий по длине и ширине. Такие изделия можно найти у компаний:

SKF;
Gates;
Globelt;
Bosch;
TANAKI Co. Ltd;
LYNXauto.

Поликлиновые ремни подобной конфигурации применяются в двигателях автомобилей таких марок, как Ford, Lexus, Opel и т.д. Поэтому подобрать качественную запчасть достаточно просто.

Приобретать комплектующие, произведенные такими компаниями, как Luzar или Zommer, опытные автомеханики не рекомендуют, несмотря на меньшую стоимость.

Как подобрать приводной ремень на двигатель с кондиционером Ссылка на основную публикацию

Установка ремня генератора уаз двигатель 409

Проверку натяжения ремней нужно производить при каждом техническом обслуживании
Ремень нужно заменить, если при осмотре ремня обнаруживаются:
— следы износа зубчатой поверхности, трещины, порезы, складки или отслоения ткани от резины;
— следы масла на поверхности ремня.
Если обнаруживаются следы масла на ремне, нужно выяснить причину (обычно это нарушение герметичности сальников) и устранить причину замасливания ремня.
Проверка и регулировка натяжения ремня привода генератора и водяного насоса
Нужны ключи на 10 и на 13

Ослабляем болт крепления натяжного ролика

Регулировочным болтом регулируем натяжение ремня

Добиваемся прогиба ремня привода генератора и водяного насоса, равного 13-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.
Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.
После регулировки, затягиваем болт крепления натяжного ролика.
Проверка и регулировка ремня привода вентилятора и насоса ГУР
Правильная регулировка ремня влияет на срок службы его.

Нормально отрегулированный ремень прогибается на 10-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между шкивом вентилятора и насосом ГУР

Регулировка натяжения ремня привода вентилятора и насоса гидроусилителя рулевого управления выполняется перемещением насоса гидроусилителя.

Ослабляем два болта крепления насоса к кронштейну

Вращая регулировочный болт, регулируем натяжение ремня, перемещая насос по направляющим кронштейна.
После этого затягиваем болты крепления
На некоторых автомобилях гидроусилитель руля не устанавливается

И вместо насоса ГУР на двигателе закреплен ролик, который обеспечивает правильные охваты шкивов и натяжение ремня

Чтобы снять ремень или отрегулировать натяжение, ослабляем гайку оси ролика

Вращаем, натяжной болт и регулируем натяжение ремня

Натяжение ремня привода водяного насоса и генератора двигателя ЗМЗ-409 (экологический класс 3) производится с помощью автоматического натяжителя.

В процессе эксплуатации регулировка натяжения ремня не требуется. Проверяется только автоматический натяжитель при снятом ремне.

В случае заедания, заменяется механизм натяжения ремня.

источник

Как подобрать приводной ремень на двигатель с кондиционером

Характеристики ремня генератора

На УАЗ Патриот для генератора могут быть использованы запчасти с номерами:

Например, запчасть с каталожным номером 6РК2120, применяемая на УАЗ Патриот, имеет следующие характеристики:

длина — 2120 мм;
количество ручейков (клиньев) — 6;
ширина изделия — 21,4 мм;
вес — 280 г.

Расположение элемента в конструкции автомобиля

Свободнопоршневые двигатели в технологических установках

Как выбрать подходящий приводной ремень

Замена помпы на УАЗ Патриот

Для нормального функционирования двигателя в конструкции UAZ Patriota установлена система охлаждения, благодаря которой поддерживается необходимая температура силового агрегата. Если система охлаждения перестает работать то двигатель может выйти из строя. Одну из важных функций в этой системе играет помпа или насос. Благодаря этому устройству охлаждающая жидкость движется по системе.

1 Назначение
2 Признаки и причины поломки
3 Замена
4

Назначение

Благодаря помпе в системе внедорожника обеспечивается постоянная циркуляция охлаждающей жидкости, это устройство по функционалу напоминает насос у которого имеются лопасти. Если помпа УАЗ Патриот на 409 двигателе выходит из строя и перестает работать, то это приводит к тому что мотор закипает что приводит к отрицательным последствиям например заклинивание.

Признаки и причины поломки

Основная причина по которой помпа на УАЗ Патриот выходит из строя это износ подшипника ступицы шкива, в результате на него начинает попадать охлаждайка. Помимо этой причины могут быть и другие, например:

Целостность сальника нарушается. Довольно часто это случается из-за использования некачественных промывок;
Крыльчатка подвергается коррозии. Это связанно с некачественным тосолом или антифризом;
Через уплотнительную прокладку расположенную между блоком мотора и насосом начинается течь. Проблема решается заменой прокладки или промазкой герметиком.

Прежде чем помпа выйдет из строя появляется ряд признаков говорящих что имеются проблемы и устройство в скором времени может выйти из строя.

Признаки могут быть следующими:

Нужно визуально осмотреть насос, если сальник износился вокруг помпы будут иметься потеки;
Если потеков нет, заведите мотор и если будет доносится свист или срежет, или идут посторонние вибрации то скорей всего имеются проблемы с крыльчаткой или подшипником;
Начинает греться двигатель, даже в холодное время суток. На первый взгляд при осмотре может показаться что деталь исправна, но если разобрать ее то можно увидеть что лопасти сломались или их разъело и жидкость перестает качаться;
Антифриз изменил свой цвет;

Для того чтобы не пришлось менять весь узел целиком, желательно устранять неисправность на ранней стадии.

Замена

Как правило замена помпы на внедорожнике УАЗ Патриот происходит в следующих случаях, когда деталь выходит из строя и нужно произвести ее ремонт или когда нужно получить доступ к некоторым элементам двигателя например во время замены ремня ГРМ. Довольно часто деталь меняется полностью, но при желании ее можно попробовать отремонтировать, для этих целей продается специальный ремкомплект который включает в себя:

Крыльчатку;
Сальник;
Подшипник.

Прежде чем производить ремонт старую деталь нужно снять, для этого необходимо подготовить весь необходимый инструмент:

Головку на двенадцать или рожковый ключ;
Шестигранник размером на шесть;
Для откручивания хомута накидной ключ на семь;
Отвертку с плоским концом;
Монтажную лопатку.

Когда весь инструмент готов можно переходить к демонтажу:

Первым делом UAZ Patriot устанавливается на ручник и под колеса подкладываются упоры;
Сливается охлаждающая жидкость;
С кронштейна демонтируется гидроусилитель руля;
Снимается расположенная в приводе вентилятора вязкостная муфта;
У привода генератора демонтируется ремень;
Извлекается отражатель шкива и сам шкив. Для этого шкив фиксируется отверткой и выкручиваются три винта крепления;
Хомуты патрубков которые подходят к помпе ослабляются;
Откручивается пара болтов спереди и один болт сзади, после чего насос извлекается.

Когда деталь снята можно производить все необходимые работы. Перед установкой новой детали очищаются уплотнительные места и устанавливается новая прокладка. Что бы не было протечки жидкости, на прокладку перед установкой желательно нанести герметик. Установка производится в обратном порядке.

Замена ремня генератора

Для начала определимся с тем, какие ремни подходят для конкретных двигателей.

На моторы ЗМЗ 402 (и 451, устанавливаемые на «Хантер») требуется клиновый ремень размерами 1018/1025/1050 мм. Для ЗМЗ-409 (старого образца) – ремень 6РК1220. У автомобиля с 409 мотором (Евро-3) два ремня: генератора – 6РК1275, гидроусилителя – 6РК1195.

Рассмотрим процедуру замены ремня генератора для современного мотора ЗМЗ-409 (инжектор). Из инструментов нам понадобятся ключи на 10 (два шт.)/12/17.

Последовательность работ:

ослабляем болты крепления насоса ГУР к кронштейну;
проворачиваем регулировочный болт, отвечающий за натяжку ремня привода ГУР/вентилятора. Поскольку болт расположен в неудобном месте, лучше воспользоваться головкой на 10 с гибким удлинителем, для удобства подсвечивайте это место фонариком;
сдвигаем насос ГУР вправо по направлению движения;
осуществляем снятие ремня со шкивов коленвала, насоса ГУР и вентилятора;
откручиваем на пару оборотов болт крепления натяжительного ролика ремня привода генератора «Буханки»;
вращаем регулировочный болт, добиваясь ослабления ремня, снимаем его;
производим установку новых ремней на штатные места в обратном порядке – сначала генератора, затем гидроусилителя;
после замены не забываем произвести регулировку натяжения ремней согласно правилам, изложенным в предыдущем разделе.

На модификациях с карбюраторными моторами процедура замены ремней идентична приведенной. Нюансы могут возникнуть только на моделях без гидроусилителя, но они несущественные, поскольку расположение шкивов там такое же.

Если в результате наших усилий свисты пропали и с зарядкой аккумулятора проблемы исчезли, больше ничего делать не нужно. В противном случае придётся заняться демонтажем генератора – скорее всего, причина именно в нём. Возможно, износились щётки, вышел из строя регулятор напряжения или диодный выпрямитель, «полетели» подшипники или есть проблемы с обмоткой якоря.

Но это уже другая история…

Какие характеристики имеет генератор

УАЗ в заводском исполнении – довольно маломощный автомобиль. На ранних выпусках ток отдачи его генератора составлял всего 40А. Впоследствии параметр увеличился до 60А. Изменилась конструкция выпрямительного блока и регулятора напряжения. Какой имел штатный генератор УАЗ «Буханка»? Модель 452 – весьма ненадежный агрегат. О его проблемах, к счастью, можно с легкостью узнать по встроенному в приборную панель амперметру. Еще одной особенностью старого генератора является регулятор напряжения, выполненный в виде отдельного блока. При его неисправности, ввиду самовозбуждения обмотки, двигатель при выключении зажигания отказывался глохнуть.

Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. Здесь регулятор напряжения встроен в щеткодержатель и выполнен единым блоком. Отличия касаются и приводного ремня. Старые устройства приводились узким ремнем, новые – более широким, поликлиновым. Генератор УАЗ «Патриот» имеет более мощный, с выходным током до 120А, поскольку на этом автомобиле установлено множество электрических потребителей, чего нет в предыдущих моделях.

Устройство генератора УАЗ 469

Генератор на УАЗ 469 представляет собой установку для выработки электрической энергии. Агрегат запускается при повороте ключа на старт в выключателе зажигания автомобиля. В режиме запущенного двигателя генератор вращается постоянно до самой остановки двигателя внутреннего сгорания.

Вокруг генераторного шкива имеются гнутые пластины, изготовленные в форме русской буквы «Г». Набор таких пластин составляет 12 штук. Это лопасти генератора, которые при вращении шкива нагнетают холодный воздух на корпус агрегата. Таким образом, осуществляется его охлаждение, поскольку при интенсивном вращении корпус сильно разогревается.

На автомобилях УАЗ 469 используется генератор Г250П2 переменного тока со встроенным выпрямительным блоком ВБГ-1 или ПБВ-4-45, работающий совместно с регулятором напряжения, 665.3701-01 или 161.3771, переменного тока со встроенными интегральными регуляторами напряжения.

1. Генератор
2. Регулятор напряжения
4. Разъем 4-х контактный
4а. Разъем (вид со стороны проводов)

Генератор Г250П2 представляет собой трехфазную синхронную электрическую машину переменного тока с электромагнитным возбуждением и встроенным кремниевым выпрямителем БПВ4-45. Генератор Г250П2 имеет не один, а два вывода «Ш». Подключение генератора УАЗ 469 осуществляется по схеме.

Конструкция генератора содержит следующие основные элементы: неподвижный статор, вращающийся ротор, крышку со стороны контактных колец, щеткодержатель, выпрямительный блок, крышку со стороны привода и шкив вентилятора.

Неисправности и ремонт

Распространенные проблемы:

Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.

Как проверить

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.

Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

Замена ремня генератора

Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.

Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну

Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе

Источник

Подключение москвичевского генератора

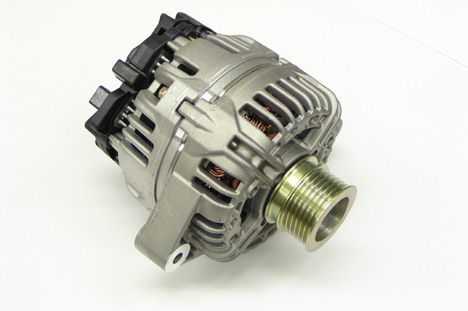

О генераторе уаз патриот с 409 двигателем

Генератор — электрическое устройство, при помощи которого происходит преобразование механической энергии двигателя в электрическую.

Эта электроэнергия расходуется на работу электроприборов и оборудования в салоне автомобиля.

К тому же, без электроэнергии не будет работать ДВС (двигатель внутреннего сгорания), поскольку ему для работы жизненно необходимы свечи зажигания (если только речь не идет о дизельных двигателях).

Устройство

Сам генератор уаз Патриота состоит из нескольких частей, которые при выходе из строя можно заменить на новые, купленные в магазине. Так что не спешите покупать новый, если со старым что-то не так.

Возможно получится обойтись «малой кровью», заменив какую-то одну деталь в нем. К слову, на Уаз Патриот, даже у комплектаций с кондиционером, установлена модель — «Искра» на 120А.

Если разобрать его, то можно увидеть несколько основных частей:

кремниевый выпрямитель
реле напряжения
диодный мост

Внутри также есть вал, к которому снаружи корпуса прикреплен шкив, а шкив приводится в движение ременной передачей от коленчатого вала двигателя.

Но бывает так, что генератор вдруг перестает вырабатывать необходимое напряжение, либо перестает работать вообще.

Некоторые владельцы уаз patriot жалуются на постоянный недозаряд АКБ, а все дело в том, что устройство вместо положенных 14 вольт — с трудом выдает 13. И так, в каком же случае придется прибегнуть к демонтажу генератора:

— при замене реле напряжения (щеток)
— при ремонте или замене диодного моста
— при замене подшипника

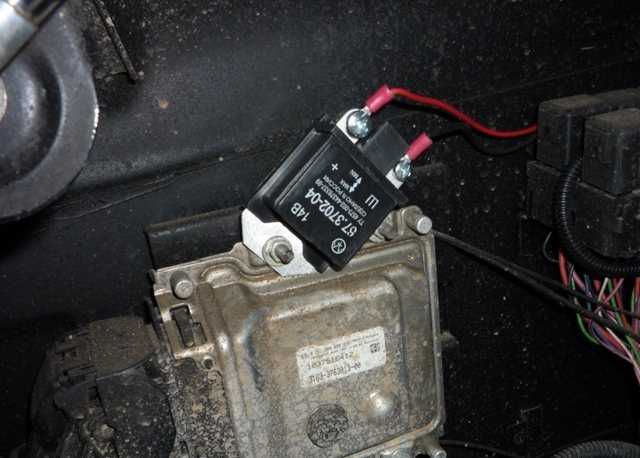

Трехуровневый регулятор

От просадок напряжения, а также для избавления от проблемы постоянного недозаряда АКБ генератором — рекомендуется установить вместо штатного регулятора (идущего с завода на уаз Патриот) другой — трехуровневый.

Такой регулятор позволяет варьировать выдаваемое генератором напряжение на выходе в некоторых пределах, в зависимости от температуры окружающего воздуха.

На просторах сети можно встретить множество жалоб от владельцев УАЗ Патриот с двигателем ЗМЗ 409 на то, что летом, во время пробок, кондиционер еле охлаждает салон, то есть генератор выдает слишком низкое напряжение. Тут может помочь замена генератора на более производительный, зачистка контактов от окислов, либо замена штатного регулятора напряжения на многоуровневый.

Сам регулятор лучше всего закрепить на «массу» в удобном месте под капотом уаз Патриот, предварительно почистив место крепления от грязи. Кроме того, так он будет лучше охлаждаться, ведь в процессе работы регулятор достаточно ощутимо нагревается.

Применяемость:

Устанавливается на автомобили УАЗ 469, ГАЗ с двигателем УМЗ 402, 410.
