Минус («масса») электрооборудования автомобилей ваз 2109

Появление инжектора

С развитием производства очень скоро после старта модели 2109 на АвтоВАЗе появился ВАЗ-21099 седан, который шел уже с инжекторным двигателем. Однако большая популярность хэтчбека заставила вазовцев пересмотреть планы по поводу 2109. В 1991 году, через год после старта 99 модели, появился ВАЗ-21093 инжектор, технические характеристики которого стали нормой для всех будущих девяток. Как писали в пресс-релизах тех времен, эта модель более подходит для семейного человека, имеет менее экспрессивный облик, чем у 2108. Впрочем, с появлением модели 99, которая получила инжектор раньше 93, звезда «Спутника» на АвтоВАЗе очень скоро закатилась. Модель поддерживалась Украиной, но с 2011 года производство прекращено. Интересно заметить, что в Украине автомобиль оставил свое первоначальное название, несмотря на то, что собирался на том же заводе, где Запорожцы, Таврии и последующие марки.

Разновидности

Существует несколько вариантов используемых выключателей массы.

Они бывают:

тиристорными;
ручными;
дистанционными электромеханическими (на основе реле).

Ручные девайсы в основном используются на грузовиках и спецтехнике. Такие системы могут работать в условиях больших токов, составляющих до 1000 А. Их же успешно применяют и на легковых авто.

Самыми удобными размыкателями считаются те, которые располагаются на аккумуляторных клеммах и предназначаются специально для легковых машин. Дистанционный тип размыкателя можно ставить на грузовики и легковые модели. Управление осуществляется из салона, используя специальную потайную кнопку.

Ещё для легковых машин неплохо подходят мощные тиристоры на 160-320 А. Управление также бывает скрытым. Но не всегда тиристоры выдерживают большие токи при запуске ДВС.

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Тоже самое возможно и на контактах передних блок-фар. Тем не менее из практики известны случаи, когда при проверке работоспособности лампочек оказывалось, что они перегорели с обеих сторон одновременно (может и поочередно, только водитель вовремя этого не заметил). При этом самодеятельный мастер проверяет все что угодно, только не лампочки, утверждая, что вероятность одновременного отказа ламп совсем минимальная. А вот мастера автоэлектрики первым делом проверяют лампу и контакт.

Как и все не новые автомобили, давно снятые с конвейера, Самары второго поколения подвержены с годами мелким поломкам, которые, среди прочего, затрагивают и приборы освещения. По этой причине многие водители сталкиваются с тем, что на их ВАЗ 2114 не горят задние габариты, что чревато созданием опасных ситуаций на дороге, если проблему вовремя не решить.

Где расположен топливный фильтр

Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.

Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.

Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.

Для стравливания давления можно использовать стандартную плоскую отвертку, во время нажатия на клапан ниппеля бензин будет выходить из системы.

После удаления топлива из магистрали приступаем к замене ТФ.

Все места креплений «масса» ВАЗ десятого семейства

Если в машине начинает давать сбой электрик, одной из причин такого недуга может быть плохая фиксация аккумуляторной массы (АКБ). Первая десятка имеет массовые сборочные характеристики в зависимости от двигателя и года выпуска автомобиля. Проверяем все места крепления отрицательного провода:

Расположение масс в салоне автомобиля

1 – блок предохранителей 2 – возле правой ноги водителя есть щиток, который фиксируется парой саморезов, сняв его, вы увидите, что все как на фото 3 – в принципе ситуация аналогична абзац описан выше, за исключением того, что щит находится рядом с левой ногой штурмана.

Шпилька в торпеде за монтажным блоком, чтобы ее найти, нужно определенным образом согнуть. Там в качестве ориентира показан гидрокорректор фары, штифт заземления расположен выше и слева от него. Через эту массу запитываются дворники, вентилятор печки (21124) и активаторы замков дверей.

Консоль находится с правой стороны, отсюда удобнее управлять очень важным штырем заземления, через который кронштейн под ЭБУ соединяется с кузовом, и соответственно зависит надежность массы ЭБУ и вентилятора охлаждения. – эта гайка также удерживает угол, который поддерживает самую дальнюю часть левой панели консоли.

Запрессовка масс жгута ЭБУ в консоль. Разъем вытаскивается из ЭБУ и вытаскивается на коврик водителя, чтобы удобнее я отсоединил провод массы вентилятора от обжима цепи зажигания (слева на фото), соорудил, поставил наконечник и подключил отдельно к кронштейну . Все соединения для надежности пропаяны.

Вес модуля электрического топливного насоса (EBN) и указателя уровня топлива. Черно-белый провод крепится под болтом крепления рычага заднего левого ручного тормоза под туннелем пола. Через эту массу питается топливный насос, от которого также зависит точность показаний уровня топлива.

Заземлите шпильку фланца топливного насоса, этот провод, скорее всего, соединяет корпус насоса с кронштейном топливного фильтра, и это сделано из соображений безопасности, чтобы уравнять потенциалы двух устройств.

Массу модуля электрического топливного насоса легко найти, не снимая туннель, достаточно сложить коврик, слегка сложить или аккуратно разрезать ковровое покрытие пола за водительским сиденьем под пепельницей задних пассажиров, не повредив при этом саму нить грунта. Таким образом, ковер легко встает на место, а разрез практически незаметен.

Расположение масс под капотом автомобиля

Клемма аккумулятора большая и толстая с проводом большого сечения (около 16 мм2). Его толстая часть, толщиной с мизинец, меньше связывает аккумулятор и мотор. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение оборотов стартера при пуске, а также проблемы в системе ECM минус идет к нему от двигателя, от пинов на который к распределителю зажигания навешивается на карбюраторные автомобили.

Тонкий провод, соединяющий минус аккумуляторной батареи и кузов автомобиля, является основным соединением для всех потребителей электроэнергии в автомобиле, а также в карбюраторных модификациях двигателя. Через это подключение запитываются все осветительные приборы автомобиля, магнитола и другие устройства в зависимости от года выпуска автомобиля.

Точка подключения отрицательной клеммы аккумуляторной батареи к блоку двигателя соединяется с верхним контактом термостата, если смотреть за воздушный фильтр. Сечение провода было выбрано исходя из высокого потребления тока стартером, этот провод можно легко отследить вручную, если его провести рядом с аккумулятором. По этому проводу течет пусковой ток, аккумулятор заряжен, через него подключаются некоторые датчики, вкрученные в блок двигателя

Рядом еще одна точка подключения массы к блоку двигателя, она чуть выше и левее. В двигателе 2112 в этой точке подключаются два коричневых провода – это масса ЭБУ, то есть массы датчиков, модуля зажигания, ЭБУ и вентилятора охлаждения. Стрелка внизу показывает провод массы двигателя (пуск) от аккумуляторной батареи.

Массовая точка под адсорбером – Miha 211 @ предположила, что это масса правой фары и масса правой противотуманной фары.

Источники питания

На подавляющем большинстве современных автомобилей источником питания является синхронный генератор трёхфазного переменного тока с приводом от основного двигателя; трёхфазный переменный ток с генератора поступает на встроенный трёхфазный выпрямитель и схему регулятора напряжения — в современных автомобилях регулятор напряжения встроен в корпус генератора. Для постоянного и непрерывного питания части потребителей при неработающем двигателе, таких как освещение, автомагнитола, стоп-сигналы, противоугонная сигнализация, а также для полного запитывания всех систем автомобиля при запуске двигателя, служит автомобильный аккумулятор. После запуска двигателя аккумулятор подзаряжается от генератора, а в дальнейшем он работает в буфере с генератором, сглаживая перепады напряжения при подключении мощных потребителей. Мощность генератора современного легкового автомобиля среднего класса лежит в пределах около 900-1300 Ватт.

На старых автомобилях использовались генераторы постоянного тока, имевшие бо́льшие размеры и массу в сравнении с трёхфазными генераторами; для поддержания постоянства напряжения использовался реле-регулятор, состоящий из трёх устройств — регулятор напряжения, ограничитель тока и реле обратного тока.

В ряде случаев на автомобилях специального назначения, а также на бронетанковой технике устанавливают дополнительный генератор с приводом от отдельного двигателя внутреннего сгорания (т. н. вспомогательная силовая установка), что позволяет снабжать потребителей электроэнергией независимо от работы основного двигателя.

К ним относятся: выключатели и переключатели, реле, предохранители, колодки разъёмов, распределительные и коммутационные коробки, а также силовые блоки.

https://youtube.com/watch?v=QRIMUxtKsjc

Описание «мозгов»

ЭБУ ВАЗ 2114 представляет собой бортовой компьютер транспортного средства, предназначенный для управления основными системами авто. Параметры управляющего модуля влияют как на функциональность тех или иных регуляторов, так и на работу двигателя в целом

То есть важность данной системы отрицать нельзя

Местоположение контроллера

В автомобилях ВАЗ 2114 и ВАЗ 2115 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой. Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли. Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.

Место расположения ЭБУ в «Четырке»

В автомобилях, оборудованных 1.6- и 1.5- литровыми моторами с ЭБУ нового образца масса берется с приваренной шпильки. Сама шпилька фиксируется на металлическом корпусе контрольного щитка у тоннеля пола, неподалеку от пепельницы. Во время производства инженеры ВАЗ, как правило, ненадежно фиксируют эту шпильку, так что со временем она может разболтаться, соответственно, это приведет к неработоспособности некоторых устройств.

Устройство и принцип работы

Управляющий блок электронной системы работает в соответствии с показателями, полученными от датчиков:

скорости;
детонации;
лямбда-зонда;
фаз впрыска горючего;
положения коленчатого вала;
положения дросселя;
расходомера воздуха;
температуры антифриза.

В соответствии с данными, полученными от этих контроллеров, управляющий модуль осуществляет управления следующими системами:

зажигания;
адсорбером;
форсунками, а также бензонасосом;
системой вентиляции и отопления;
программами для диагностики работоспособности авто;
регулятором холостых оборотов (автор видео — Евгений Вехтер).

Что касается устройства, то конструктивно управляющий модуль состоит из следующих компонентов:

ОЗУ или оперативная память. В этом модуле содержатся основные данные о недавно выявленных ошибках, обнаруженных электронной системой в работе различных узлов. Когда водитель отключает зажигание, блок ОЗУ обновляется, в результате чего эти данные пропадают.
ППЗУ — основной элемент системы, в нем содержится прошивка управляющего модуля. Следует отметить, что в данном блоке памяти содержатся все необходимые данные о калибровках систем «четырки» вместе с общим алгоритмом управления двигателем. В отличие от ОЗУ, ППЗУ — это постоянная память, поэтому данные, прописанные в ней, сохраняются и после отключения зажигания. При необходимости данный модуль может быть перенастроен, то есть заново запрограммирован, что может привести к улучшению мощности, а также динамики транспортного средства.
ЭРПЗУ — первостепенная функция этого модуля заключается в охране авто. В памяти ЭРПЗУ содержится информация от противоугонной установки — пароли, а также кодировка основных параметров. Запуск мотора будет возможен только в том случае, если ЭПЗУ успешно сверится с данными, содержащимися в памяти иммобилайзера.

Характерные неисправности: их признаки и причины

По каким признакам можно определить неисправность ЭБУ:

нет сигналов управления, поступающих от исполнительных устройств (РХХ, расходомера, различных датчиков и т.д.);
нет сигнала взаимодействия с системой зажигания, топливным насосом, форсунками и прочими элементами;
при подключении диагностического тестера связь с электронной системой также будет отсутствовать;
также признаком могут служить перегоревшие контакты и механические повреждения устройства.

Какие причины способствуют выходу из строя управляющего устройства:

замыкание электроцепи или ее обрыв;
неправильный ремонт электрики, в ходе которого были допущены ошибки, в частности, речь идет об установке или ремонте противоугонной системы;
подкуривание севшего АКБ от автомобиля с заведенным мотором;
поломку блока может спровоцировать неверное подключение клемм аккумулятора — плюс вместо минуса и наоборот;
отключение контактов АКБ при заведенном двигателе;
попадание влаги на плату модуля электронной системы;
механические повреждения девайса в результате аварии (автор видео о ремонте управляющего модуля в гаражных условиях — канал Авто Практика).

Проблемы с массовыми проводами

Шпильки крепления общих проводов часто окрашиваются вместе с кузовом, и поэтому контакт на них не всегда надежный. К тому же их на заводе крепятся через гайку – сначала на шпильку наворачивается гайка, затем устанавливается минус, и только затем еще одной гайкой провода притягиваются к массе. Нижнюю гайку часто плохо затягивают, поэтому и возникают проблемы с электрикой.

Еще нередко массовые шпильки ржавеют,и целостность контакта нарушается.

Чтобы наладить хороший контакт с общим проводом,необходимо открутить верхнюю гайку, снять проводку со шпильки, подтянуть нижнюю гайку до конца и все установить на место.

Неплохо проложить между нижней гайкой и кузовом на шпильке корончатую шайбу. Шайба будет иметь надежный контакт с кузовом, и проблем с электричеством из-за плохой массы возникать не будет.

Корончатая гайка- хороший вариант для соединения

Какие силовые агрегаты использовались на ВАЗ-2109

Собственной модели мотора у этого автомобиля с маркировкой «2109» никогда не существовало, вместо нее устанавливались силовые агрегаты:

Изначально ВАЗ-2109 получил агрегаты 21081 и 2108, которые устанавливались на нее с 1987 по 1997 год. В основе их лежал карбюратор, который подавал топливо. Заменили эти силовые установки из-за неприятной для многих автолюбителей неисправности – при обрыве ремня на приводе ГРМ загибались крышки клапанов.

Карбюратором комплектовалась и модель 21083, с ней чаще всего встречаются «девятки». Разработали эту модель двигателя еще в 1987 году, а начали ставить ее только с девяностых.

Инжекторные модификации двигателя изначально предназначались только для экспорта. Они были разработаны на основе двигателя 21083. Первым вариантом был 2111-80, который после пережил глубокую модернизацию с целью увеличения его мощности. Преобразованный вариант выпускали под маркировкой 11183-20. С 1998 года автомобили с этими моторами стали продавать и на внутреннем рынке.

Сдача машины на металлолом. Правила приема

Компания Метла занимается приемом металлолома, а также вывозом старых авто не первый год. Заключить сделку с компанией и получить денежные средства не будет для Вас утомительным. Благодаря круглосуточному приему заявок, Вы в любое время можете договориться с оператором о сдаче ненужного автомобиля.

Для того, чтобы оставить заявку, позвоните по номеру, указанному на сайте.

При себе на момент оформления договора необходимо иметь:

паспорт технического средства;
личный паспорт;
разрешение ГИБДД на утилизацию автомобиля

В случае, если Вы не можете доставить автомобиль самостоятельно в пункт приема, то в компании Метла имеется вся необходимая техника для его доставки:

Электрическая схема подключения поворотов и аварийки на ВАЗ 2109

Номер позиции на схеме	Расшифровка позиции
1	блок-фары с передними поворотниками
2	боковые поворотники
3	блок предохранителей ВАЗ 2109
4	релюшка поджигания
5	переключатель поджигания
6	панель приборов с контрольками указателей поворотов (вверху) и аварийки (внизу) ВАЗ 2109
7	задние светильники
8	включатель аварийки
9	включатель поворотов в подрулевом включателе
К2	реле-прерыватель поворотов и аварийки
А	к контакту «30» генератора
Б	контакты печатной платы заднего светильника
а	к лампочке габаритного освещения
б	к лампочке противотуманок
в	к лампочке поворотов
г	к лампочке освещения заднего движения
д	на корпус
е	к лампочке тормоза

Где находится масса двигателя нива шевроле

Но если с реле все в порядке, а приборы не работают – то возможна проблема в другом – точке крепления масс. Минусовой провод выходя из аккумуляторной батареи замыкается на кузов автомобиля и идет к некоторым основным потребителям энергии в виде проводов. В этом иногда заключается сложность, при прозвоне электрики.

Архитектуру построения цепи можно описать следующим образом: из минусовой клеммы выходит жгут проводов, соединяющий приборы, работающие от одной точки масс, дальше к ним при помощи обжимной гильзы подключаются провода соединяющие другие точки масс. В итоге, найти конкретную точку крепления массы довольно сложно.

Например, масса блока управления зеркалами расположена за обшивкой багажника. Но с двигателем все немного проще. Так как он соединен с рамой и кузовом через подушки, являющиеся по сути диэлектриком, к нему подходит свой жгут проводов. Клеммы расположены с левой стороны двигателя, ниже модуля зажигания. Они отвечают за работу ЭБУ и датчики ЭСУД.

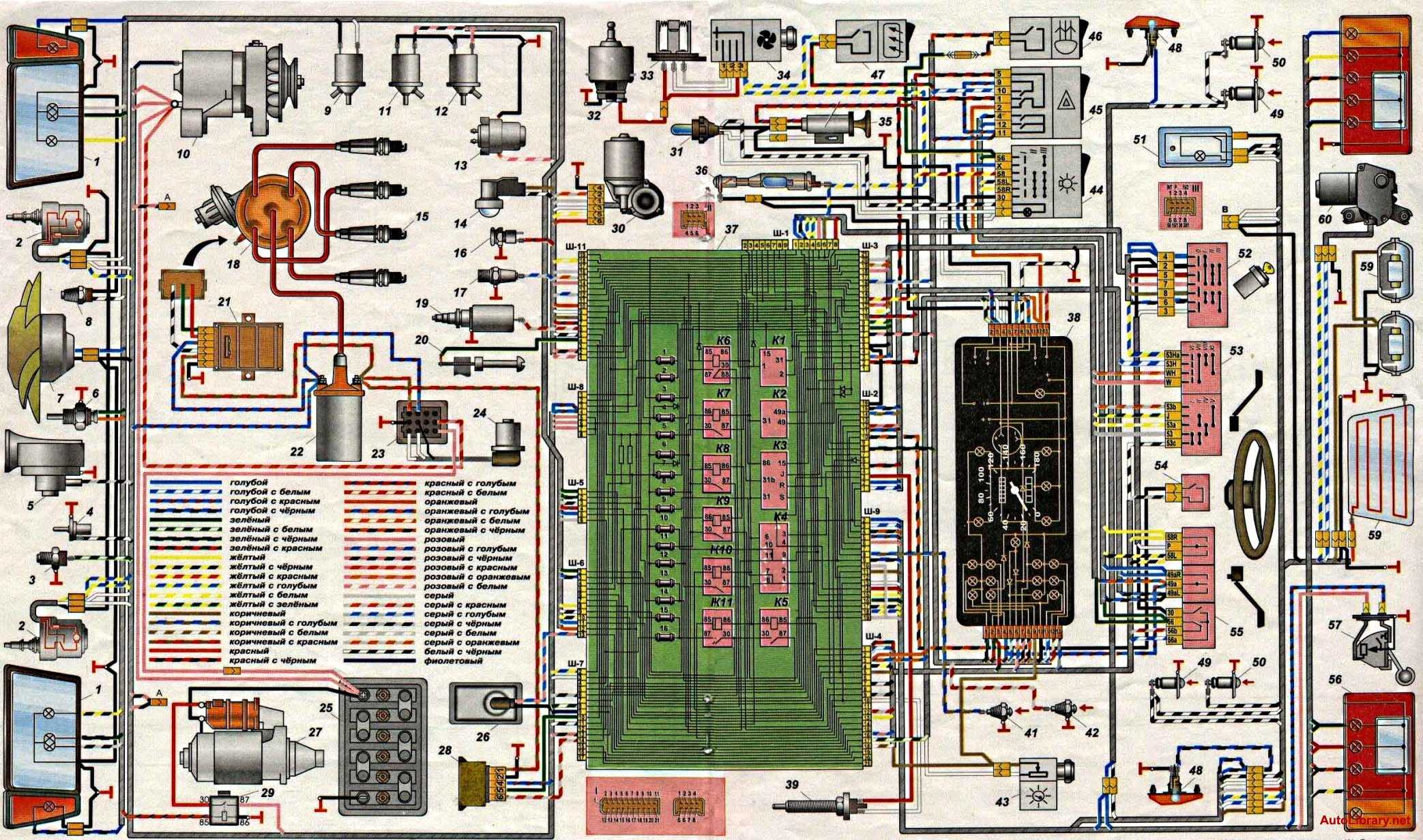

Места массы ваз 2109

Как известно, на автомобилях ВАЗ 2108, 2109, 21099 электрооборудование выполнено по однопроводной схеме. Функцию минусового («массового») провода выполняют кузов и двигатель автомобиля. Поэтому отрицательные выводы всех электроприборов (источников и потребителей электроэнергии) соединены с кузовом или двигателем.

Особенности крепления «массы» электрооборудования автомобилей ВАЗ 2108, 2109, 21099

— Соединение «минусовая клемма аккумулятора – двигатель и кузов автомобиля»

Минусовой толстый провод (обычно черный) идет от минусовой клеммы АКБ к корпусу коробки передач (см. фото выше). Другой толстый провод (чаще всего т.н. «плетенка») от этой же минусовой клеммы идет к кузову и крепится на шпильку рядом с аккумулятором. Такое соединение обеспечивает наличие «минуса» от клеммы АКБ на всех электроприборах после поворота ключа в замке зажигания и обеспечивает нормальную работу стартера (стабильный пуск двигателя).

— Соединение «генератор – двигатель»

Обеспечивается конструктивным для ВАЗ 2108, 2109, 21099 расположением генератора непосредственно на двигателе. После пуска двигателя и включения в работу генератора, «минус» и «плюс» электрооборудования автомобиля будет завязан теперь на него, а не на АКБ.

Неисправности «массы» электрооборудования автомобилей

Неисправностей «массы» обычно всего две:

— плохой (окислившийся) контакт в местах соединения;

— «обрыв» в проводах.

При наличии плохого контакта с «массой» возможны проблемы с запуском двигателя (втягивающее реле щелкает, стартер не крутит). В такой ситуации многие начинают ремонтировать или менять стартер, хотя необходимо всего лишь зачистить места контакта массового провода к двигателю и кузову или минусовую клемму с выводом на АКБ.

Помимо этого надежный контакт «массы» важен для нормальной работы потребителей электроэнергии на автомобиле (свет фар, печка, дворники и т.п). Например, часто возникают так называемые «блуждающие» неисправности или «глюки», когда прибор то работает, то нет, а потом опять работает. В такой ситуации необходимо в первую очередь привести в порядок основные «массовые» провода, идущие от клеммы АКБ, а во вторую проверить надежность соединения «минусового» провода идущего от каждого прибора к минусу (обычно черный провод).

«Обрыв» в проводах может возникнуть при переломе «массового» провода или сильного окисления его в месте крепления к «минусовой» клемме аккумулятора.

— Помимо проверки «минусовых» соединений электрооборудования автомобилей ВАЗ 2108, 2109, 21099, в случае возникновения проблем с запуском двигателя или работой электроприборов, необходимо так же измерить напряжение на выводах аккумуляторной батареи, чтобы оценить степень ее работоспособности. Её неисправность или низкий уровень заряда может служить причиной описанных выше неисправностей связанных с «массой».

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Пpaктически любая модель автомобиля создается по такому принципу, что ее кузову отводится роль единого источника использования электричества. Иными словами, он является базовым проводником с минусовым зарядом, к которому подключаются все электроприборы. Таким образом, крепление массы Самары и других моделей авто отводится именно на кузов.Поняв данный принцип значительно проще вычислить причины многих неполадок, связанных с электропитанием автомобиля. Например, довольно часто случается поломка Самара, выражающаяся в перемигивании фар. Однако плохое соединение массы ВАЗ 2115 способно вызвать намного более серьезные поломки, прежде всего связанные с работой двигателя и электронной системой управления. В данной статье будут указаны самые слабые места автомобилей ВАЗ в контексте работы с «массой».

Как найти местонахождение массы

Аккумулятор В качестве минуса в аккумуляторной батарее автомобиля предусмотрено два проводника: один тонкий, другой толстый. Роль толстого провода – крепление массы в ВАЗ 2114 от минуса батареи к корпусу мотора. Неисправный контакт в данной области приводит к снижению передачи заряда от аккумулятора, падению мощности стартера, неполадкам ЭСУД.

Чтобы удостовериться, хорошо ли проводится масса на двигатель, нужно осмотреть две крепежные гайки, фиксирующие контакт к корпусу двигателя. Для этого слегка ослабляем наружную и затягиваем внутреннюю гайку, после чего проводим дополнительное натяжение наружной. Роль тонкого провода состоит в соединении аккумулятора с областью автомобильного корпуса в непосредственной близости от батареи. Этот проводник является единым источником для всех электроприборов автомобиля. Процесс проверки контакта также производится путем затяжки гайки возле клеммы и возле кузова. ЭСУД Питание для системы управления проводится с корпуса двигателя, а именно с заглушек, находящихся на правой стороне головочного блока. Отвечая на вопрос, где находится масса двигателя ВАЗ 2110, которые комплектуются ЭСУД нового поколения, масса берется со шпильки, прикрепленной к каркасу приборной панели. Иногда случается, что шпилька затянута не слишком надежно и со временем разбалтывается.

Приборная панель Соединение в данном случае находится в области торпедного жгута, объединенного с блоком монтажного реле, системой предохранителей. Оно дислоцировано под креплением вала рулевого механизма. Неполадки данного соединения способны привести к некорректным показаниям приборов во время работы крупных потребителей энергии, например, фар.

Двигатель отопления Соединенная масса двигателя отопления находится под приборной панелью, в левой части корпуса. Основной причиной потери контактами свойств проводимости является тот факт, что их поверхности никак не обрабатываются заводом-изготовителем, помимо нанесения слоя краски.

Легковые автомобили малого класса с приводом на передние колеса и поперечным расположением двигателя. Выпускаются Волжским автомобильным заводом с 1988 г. Кузов ВАЗ-2109 и ВАЗ-21093 — несущий, пятидверный, двухобъемный хетчбек. Передние сиденья — с подголовниками, регулируются по длине и наклону спинки. Заднее сиденье может складываться для увеличения багажного отделения. Автомобили могут комплектоваться задним стеклом с электрообогревом, очистителями и смывателями заднего стекла и фар.

В настоящее время модель называется «Лада Самара»

Двигатель.

Мод. ВАЗ-2108 (для автомобиля ВАЗ-2109), бензиновый, рядный, 4-цилиндровый, 76×71 мм, 1,3 л, степень сжатия 9,9, порядок работы 1-3-4-2. мощность 47 кВт (63,7 л.с.) при 5600 об/мин, крутящий момент 94 Н-м (9,6 кгс-м) при 3400 об/мин. Карбюратор 2108-11070-10-78. Воздушный фильтр — с автоматическим терморегулятором и сменным фильтрующим элементом. Система охлаждения двигателя — с автоматически включающимся и отключающимся электровентилятором,

Мод.ВАЗ-21083 (для автомобилей ВАЗ-21093, -21099 и их модификаций), бензиновый, рядный, 4-цилиндровый. 82×71 мм, 1,5 л, степень сжатия 9,9, порядок работы 1-3-4-2. мощность 51,5 кВт (70 л.с,) при 5600 об/мин, крутящий момент 106,4 Н-м (10,85 кгс-м) при 3400 об/мин.

Ремонт и обслуживание

В среднем ремонт ДВС модификаций ВАЗ 2109 делается по пробегу. Такой показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводиться аналогично любому жигулевскому силовому агрегату. Поскольку, по сравнению с Волговским двигателем Вазовский достаточно маленький, то зачастую автомобилисты переборку делают у себя в гараже своими руками.

Движок 2109 является хорошо ремонтнопригодным, поскольку чугунный блок достаточно тяжело разрушить, а стоимость головки низкая, что позволяет дешево и без особых затрат отремонтировать ДВС своими руками. Еще одним позитивным фактором в ремонте является то, что силовой агрегат прост в конструкции и даже неопытные автолюбители способны провести мелкий ремонт движка ВАЗ 2109 своими руками.

К основным проблемам, с которыми многие сталкиваются можно отнести: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также переборка и настройка карбюратора. Кстати, почти все моторы комплектовались отличным впрысковым элементом, который все знают как «Солекс».

Еще один вопрос, который часто задают автолюбители, сколько масла нужно вливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ −11183-20 — совсем другой. Поэтому, если автомобилист хочет знать — сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг двигателя ВАЗ 2109 проводится достаточно просто и без особых сложностей. Так, первое, что делают на свой двигатель автомобилисты — это меняют систему зажигания. Конечно, на старых моделях установлено контактный вариант, который уже давно морально устарел, а поэтому ставиться бесконтактное.

Вместе с этим меняются свечи и высоковольтные провода. Не стоит также забывать о катушке зажигания. Это все даст улучшенное сгорание топлива в цилиндрах, только если все правильно настроить.

Далее, идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают спортивный вариант поршневой, который предусматривает облегченный коленчатый вал, поршни и шатуны. Затем, меняются направляющие втулки и клапана. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.

Последним этапом становиться наружный тюнинг. Сюда можно отнести: установка воздушного фильтра нулевого сопротивления, переборка карбюратора, замена патрубков водяного охлаждения, установка улучшенной помпы и генератора.

Не стоит забывать о таком важном элементе, как стартер, гамму разновидностей, которых можно найти в тюнинг магазинах. Еще, рекомендуется заменить радиатор на более облегченный, а то есть поставить — алюминиевый

Все это даст больше возможностей для двигателя, а соответственно и для автомобилиста.

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль стали легендами советского автопрома. Так, имея достаточно малые размеры, он был мощным, что дало ему большую популярность среди автомобилистов. Еще одним положительным фактором являлось то, что ремонт двигателя ВАЗ 2109 проводится достаточно легко своими руками, что позволяет любому автолюбителю сократить затраты на автосервисе.
