Прямоточный глушитель своими руками или как сделать убойный прямоток

Как установить гофру без сварки

У гофры нет точного срока эксплуатации, так как он зависит во многом от качества материала

Сварка — далеко не единственный и не самый оптимальный метод установки гофры. Дело в том, что гофра живет недолго. Точный срок службы ее предсказать не может никто, поскольку качество материалов совершенно разное, как разные и условия эксплуатации. Но как бы тщательно мы ни приваривали гофру к глушителю, рано или поздно ее придется срезать. Поэтому наиболее оптимальным методом установки, по нашему глубокому убеждению, является установка без сварки. Сварка в принципе служит для надежного крепления колец гофры к выхлопной трубе. Не особенно доверяя холодной сварке, многие поступают так, как описано ниже.

На подготовленную поверхность трубы надевается гофра нужной длины, после чего в кольцах и в трубе просверливаются отверстия диаметром до 6 мм. На узле в сборе при помощи метчика нарезается резьба. После чего соединение разбирается, тщательно промазывается герметиком для выхлопных труб, болты промазываются герметиком и закручиваются. В результате имеем надежное крепление колец гофры к трубам без сварки, а герметик обеспечивает герметичность соединения. Количество болтов может быть от 6 до 8 штук в зависимости от диаметра выпускной трубы.

Замена гофры с помощью хомутов

По длине новый виброгаситель должен быть больше на 5 — 6 см, чем расстояние между швами, оставшимися от старой детали. Внутренний диаметр патрубков гофры также должен быть больше на 0,5 — 1 мм размера труб выхлопной системы.  Как заменить гофру глушителя без сварки с креплением хомутами, изложено в пошаговой инструкции:

1. Автомобиль устанавливается на смотровой яме.
2. Снимается участок с повреждённым виброгасителем.
3. С помощью болгарки вплотную к швам вырезается вышедшая из строя гофра.
4. Со срезов удаляются заусенцы.
5. На торцах патрубков делаются несколько неглубоких запилов для обеспечения плотного прилегания к трубам. На надрезы и зачищенные места наносится герметик.
6. Гофра надевается на трубы, но хомуты до конца не затягиваются, чтобы оставалась возможность коррекции положения.
7. Конструкция устанавливается по месту с заменой старых прокладок.
8. Если при проверке положения перекосы не обнаружены хомуты затягиваются до упора. Чтобы предотвратить самопроизвольное откручивание гаек резьбу возле них нужно накернить.

Размер хомутов подбирается в зависимости от внешнего диаметра патрубков гофры

Судя по отзывам, такой способ крепления не уступает привариванию. Однако при продольном ударе гофра может соскользнуть с трубы

Поэтому на автомобилях с низкой посадкой нужно ездить осторожно

Признаки проблемы

Признаки того, что выхлопная система требует ремонта:

• Звук работающего авто становится слишком громким, особенно при высоких оборотах;
• Появляются посторонние звуки под днищем: свист, дребезжание;
• При визуальном осмотре деталей глушителя видны изъяны;
• Неисправность выхлопной системы может быть одной из причин потери мощности.

Иногда проблема лежит на поверхности, и решение очевидно, но не будет лишним осмотреть все детали. Гофра приемной трубы глушителя служит для снижения пагубного действия вибраций и, как следствие, выходит из строя довольно часто. Часто из-за невнимательности приходится производить ремонт повторно, спустя пару недель. Недавно была замена приемной трубы глушителя УАЗ, и после ремонта не прошло и недели, пришлось опять залезать под днище. Такая же история была с авто марки ВАЗ.

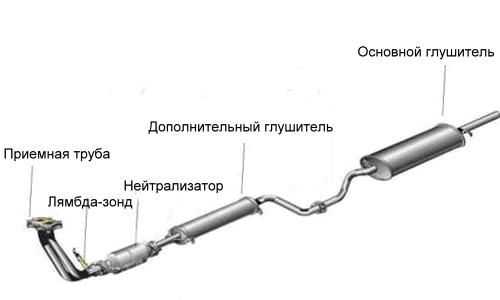

Система выхлопа

Детали системы отвода выхлопных газов подвергаются различным воздействиям, таким как повышенная температура, вибрация и физическое воздействие. Основные неисправности: прогорает гофра или резонатор, прогорают прокладки или банальное повреждение деталей при ударе днищем.

Замена гофры глушителя

Как и большинство полезных деталей, сначала испытываются за границей. Раньше можно было установить гофру на глушитель только на иномарки, теперь есть гофры для российских машин ВАЗ.

Для установки или замены гофры требуется болгарка, хороший профессиональный сварочный аппарат и умение правильно подбирать температуру. Поэтому, в основном, монтируют гофры в автосервисах.

Работа состоит из:

1. Срез старой гофры болгаркой.
2. Сварка новой гофры.
3. Зачистка сварных соединений.

Для того, чтобы заменить, вообще то не обязательно ездить в СТО. Если есть навыки сварки нержавейки, то можно заменить гофру глушителя своими руками.

Чтобы было проще устанавливать новую гофру, лучше снять трубы выхлопной системы целиком и по месту уже менять.

1. Срезать болгаркой болгаркой с отрезным кругом (чем меньше толщина отрезного круга, тем легче пилить, минимальная толщина 1,6 мм) старую деталь до сварного соединения.
2. Приложить новую деталь. Убедиться, что после сварки гофра не будет запредельно растянута или сужена.
3. Сварить.
4. Собрать.

Если есть в наличие хорошая полуавтоматическая сварка, то швы получатся качественными. Также, можно добить качественных сварных соединений, используя инверторную сварку с электродами диаметром от 1,6 до 2 мм.

Автомобильный катализатор: назначение, принцип действия, виды

Катализатор размещается в выхлопной системе и выполняет функцию отведения и предварительной очистки газов.

Внутри устройства токсины посредством химических реакций преобразуются в менее вредные вещества. Такая обработка приводит к минимизации загрязнения окружающей среды.

Активизация катализатора осуществляется в результате нагрева, поэтому при холодном запуске мотора он не функционирует. Действует он в тесном симбиозе с кислородными детекторами.

Благодаря им формируется оптимальное соотношение состав состоящей из бензина и воздуха смеси, которая в зависимости от этого становится обеднённой, обогащённой.

Детекторы, руководствуясь имеющимися показаниями, управляют катализатором, находящимся между глушителем и мотором.

Предусмотрено его закрытие специальным экраном, так как в результате сильного нагрева он сильно накаляется. Агрегат может находиться в нескольких состояниях:

1. Рабочее. Характеризуется нормальным состоянием автомобиля. Информирующая об ошибке лампочка не горит при запуске двигателя.

2. Наполовину рабочее. Периодически исчезает тяга, мотор на больших оборотах становится менее приемистым.

Авто хуже заводится при горячем запуске и возникает необходимость многократно гонять стартер.

Стрелка тахометра при нажатии на педаль газа не может преодолеть отметку 4, при этом увеличивается расход топлива.

3. Нерабочее. Именно в такой ситуации надо заменить катализатор, так как транспортное средство начинает глохнуть сразу после запуска мотора или вообще не заводится.

Внимание! Идентифицировать нерабочее состояние можно, приложив в трубе руку в момент пуска транспортного средства, проверив выход газов, если этого не происходит, то система не функционирует. Различают несколько видов нейтрализаторов:

Различают несколько видов нейтрализаторов:

• трёхсторонние;
• для обеднённых смесей топлива;
• двусторонние;
• для дизелей.

Двусторонние модели могут нейтрализовать несгоревший бензин, угарный газ. Трёхсторонние модификации дополнительно расщепляют азотную окись, выделяя из неё кислород. Дизельные аналоги препятствуют выбросу сажи.

Как своими руками сделать пламегаситель вместо катализатора: основные этапы

Приведенная ниже технология позволяет довольно быстро самостоятельно изготовить предварительный резонатор для двигателей объемом до двух литров. Для этого понадобятся два отрезка металлических труб разного диаметра толщиной до 2 мм. Каждая из них будет выполнять определенную роль:

• Внутренняя – должна совпадать по размерам со штатным нейтрализатором, который будет демонтироваться.
• Наружная – короче внутренней на 60-70 мм, диаметр должен быть больше, чем у внутренней трубы на 30-40 мм.

На подготовительном этапе по всей плоскости внутренней трубы в той части, которая будет закрываться наружной деталью, нужно просверлить отверстия диаметром 3 мм. В качестве наполнителя следует приготовить 25-30 штук кухонных сеток-ершиков. Также необходимы болгарка, сварочный аппарат. Чтобы сделать своими руками пламегаситель вместо штатного катализатора качественно и быстро, необходимо придерживаться следующей технологической линии:

• При помощи болгарки отрезать у неисправного нейтрализатора фланцы, которые потом будут приварены к самодельному резонатору.
• На трубе сделать вертикальные надрезы длиной 30 мм и загнуть металл внутрь до патрубка меньшего диаметра.
• Приварить наружную трубу к внутренней с одной стороны.
• Надеть ершик для мытья посуды на внутреннюю трубу и протолкнуть его металлической планкой в сторону заваренного конца. Операцию повторить со следующими ершиками до того момента, пока не заполнится все пространство между трубами до верхнего края.
• Загнуть надрезанные концы внешней трубы и приварить к внутреннему патрубку.
• Приварить с обоих концов изделия фланцы.

Есть вариант, представленный на фото, в котором не используется наполнитель в виде кухонных сеток-ершиков. Это увеличивает срок эксплуатации узла, потому что они рано или поздно выгорают. За счет конструктивных особенностей, обеспечивающих определенное направление выхлопных газов внутри корпуса, улучшаются акустические характеристики устройства.

Для моторов объемом более двух литров рекомендуется делать гаситель на базе штатного каталитического нейтрализатора. Технология изготовления зависит от его типа и для каждой модели автомобиля имеет свои особенности.

Важные нюансы

Как мы увидели, сварка глушителя и гофры для ремонта вовсе не обязательна. Но в вышеперечисленных видах ремонта есть некоторые нюансы.

Гофру нужно устанавливать ровно, без перекосов. По окончании работы убедитесь в том, что все кронштейны, подвесы для крепления глушителя целы и обеспечивают его устойчивость и неподвижность.

Все три варианта замены гофры по своей длительности займут не более часа. Отремонтировать деталь нужно при первых же признаках ее неисправности. Не забывайте, что своевременная замена детали необходима для дальнейшей безопасной эксплуатации автомобиля.

Как самому сделать прямоточный глушитель

Ничего особо сложного в изготовлении прямотока своими руками нет, надо только обладать минимальными навыками работы с металлом, уметь его размечать, кроить, резать и сваривать. Потребуется также рабочее место и минимальный набор инструментов.

Инструменты

Редко кто планирует строить прямоток на всю оставшуюся жизнь, поэтому не стоит использовать дорогие сорта нержавеющей стали, титан, лазерную сварку и прочие космические технологии.

Но и не надо всё упрощать до сварки оставшимися от дедушки советскими электродами, обмазанными глиной с мелом. Всегда есть разумная середина, позволяющая решать вопросы быстро и эффективно.

Для этого потребуются:

• Сварочный полуавтомат инверторного типа и к нему баллон углекислого газа, оптимальный набор, позволяющий получать прекрасные швы даже начинающему сварщику. А вот с электродами или флюсовой проволокой связываться не стоит;
• Угловая шлифмашинка, в просторечии «болгарка», с дисками 125 мм, больше опасно, меньше неудобно, толщину для резки выбрать 1-1,2 мм, для шлифовки 2,5-6 мм;
• Хорошая двухскоростная электродрель с удобным зажимным патроном;
• Расходники, то есть сварочная проволока, диски для болгарки, свёрла, углекислота;
• Защитное снаряжение, очки, перчатки, маски для лица, костюм сварщика, обувь, исключающая попадание капель металла и искр на ноги работающего.

Для тех, кто никогда не варил металл, придётся потренироваться, хотя полуавтомат с углекислотой максимально лоялен к начинающим.

Материалы

Конкретный набор зависит от выбранного способа изготовления, но есть и общие ингредиенты.

• труба большого диаметра для наружного корпуса, можно использовать пустой газовый баллон подходящего размера;
• внутренняя труба диаметром 50-60 мм с толщиной стенок порядка 2 мм;
• подводящий и выхлопной патрубки;
• листовой металл 1,5-2 мм для фланцев корпуса;
• наполнитель, можно использовать металлическую губку, минеральную вату с обёрткой из стеклоткани;

Использовать можно конструкционную сталь, а для создания декоративного наружного патрубка насадку из нержавейки.

Инструкция + видео

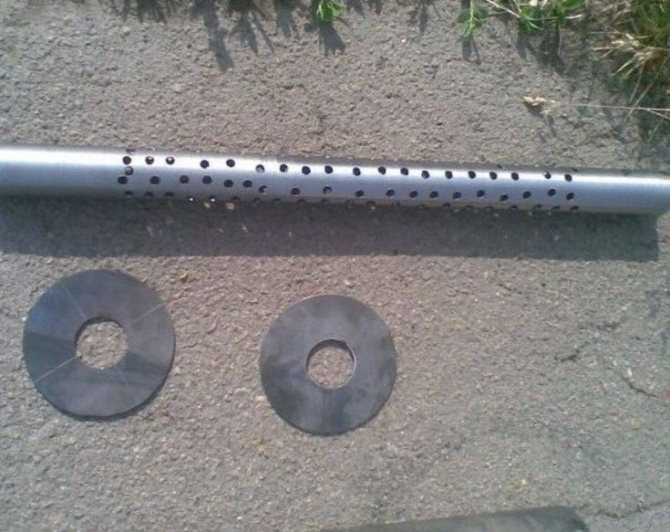

Внутренняя труба должна иметь перфорацию стенки на расположенном внутри корпуса участке. Выполняется она сверлением множества отверстий диаметром 5-8 мм.

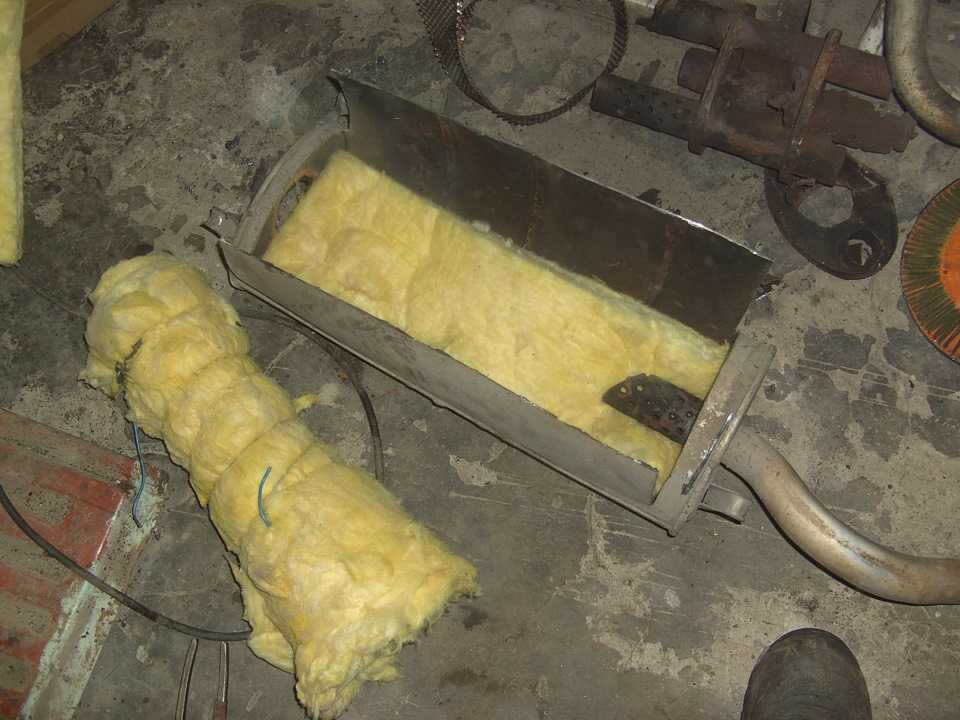

Затем к трубе привариваются фланцы, и она обматывается минеральной ватой со стеклотканью или металлической губкой, смотря какой вариант выбран.

Вся конструкция с фланцами и набивкой помещается в наружный корпус и фланцы обвариваются по диаметру, глушитель должен быть герметичен.

К полученному изделию приваривается подводящий фитинг и выходной патрубок.

Снаружи глушитель лучше покрасить специальной термостойкой краской для тормозных суппортов или выпускных систем. Обычные покрытия не подойдут, при такой температуре обгорит любая краска, кроме специализированных.

Какой прямоточный глушитель выбрать

При выборе устройства обращать внимание следует не только на цену. Большое значение имеет марка и модель определенного автомобиля, так как некоторые ключевые параметры у машин различаются: это длина глушителя и резонатора, объем банки, диаметры соединительных трубок в мм и т.д

Итак, при выборе обязательно учитывайте:

• марку и модель машины;
• разновидность и особенности всей топливной системы;
• нюансы, связанные с монтажом прямотока;
• тип и мощность двигателя;
• возможность корректировки и доработки укрепления заднего бампера.

Для некоторых популярных моделей автомобилей выпускаются специально разработанные спортивные глушители, чтобы их можно было максимально быстро и легко поставить без доработок — они подходят к базовому креплению и устройству заднего бампера.

Наполнитель для глушителя автомобиля

Вопрос о наполнителе для глушителя автомобиля имеет смысл при обсуждении прямоточных устройств, которые в штатной комплектации автопроизводители не устанавливают. Но немало людей становятся клиентами тюнинговых мастерских, желая изменить обычный звук своей машины на выразительный рев или прибавить к мощности двигателя еще 5-10%. Такая добавка реальна, если удалить все препятствия, которые приходится преодолевать выхлопным газам до выхода в атмосферу:

Их принцип работы основан на том, что в прямой трубе сверлится множество отверстий, через которые акустическая волна распространяется наружу и попадает в слой пористого поглотителя. За счет трения частиц и колебания волокон энергия звуковой волны эффективно преобразуется в тепловую, что решает задачу понижения шумности выхлопа.

Как заменить своими руками?

Перед снятием приемной трубы (штанов) очистите болты, гайки от грязи и смочите проникающим ключом. От постоянного перепада температур резьбовые соединения выхлопной системы автомобиля прикипают сильнее обычного. Чтобы не получить ожоги, дайте двигателю остыть перед началом замены.

• Демонтируйте навесные агрегаты, мешающие доступу к болтам крепления приемной трубы к выпускному коллектору.
• Отсоедините разъем лямбда-зонда либо выкрутите его до снятия «штанов» с автомобиля.
• Открутите фланцевые соединения выхлопной трубы.

• Маркером или мелом на «штанах» вблизи прилегания старой гофры поставьте две соосные отметки. Еще две параллельные отметки необходимы для контроля общее длины после установки новой гофры. На деталях несложной формы этого вполне достаточно для того, чтобы после замены все элементы выхлопной системы стали на свои места без натяга и отклонений.
• Отрежьте старую гофру глушителя. Рез должен быть максимально ровным.
• Зачистите болгаркой приемную трубу в месте будущего сварного шва. Нелишним будет зачистить небольшой участок для подключения массы сварочного аппарата.
• Выставьте новую гофру, сохранив соосность и расстояние между параллельными метками.
• Сделайте несколько прихваток, после чего обварите место стыка по кругу. Сварной шов должен быть качественным, чтобы исключить прорыв выхлопных газов. Металл толстостенный, поэтому смело варить можно как сварочным инвертором, так и полуавтоматом.

Хитрости замены

Больше всего трудностей возникает с установкой новой гофры в «штаны» сложной формы. Рекомендуем изготовить фиксирующую рамку, чтобы не нарушить взаимное расположение частей приемной трубы после вырезания старого эластичного соединения. Приварить рамку необходимо до удаления старой гофры. Изготовить продемонстрированный на видео А-образный фиксатор можно из арматуры, уголков, труб или профиля. Важна лишь жесткость конструкции.

Нанесите высокотемпературный герметик для выхлопных систем, если неуверены в качестве сварного шва. Предварительно необходимо зачистить шов щеткой по металлу и постараться удалить из раковин шлак, который остается при сваривании электродами. Обезжирьте поверхность акриловым растворителем и обильно замажьте сварной шов герметиком. Для застывания составу необходимо порядка 30 минут, после чего выхлопная система готова к сборке.

Можно ли поменять без снятия «штанов» с авто?

Замена гофры глушителя без снятия приемной трубы с автомобиля возможна только в том случае, если возле эластичного соединения достаточно места для работы болгаркой и сварочным инвертором. Из-за ограниченного доступа вы, скорее всего, не сможете УШМ качественно зачистить края трубы, если отрежете старую гофру ровно по сварному шву. В таком случае рекомендуем выбрать гофру большей длины, а старую отрезать с небольшим запасом. На видео показано, как быстро заменить гофру без снятия «штанов» с автомобиля.

Одна из причин большого расхода топлива

Основные симптомы прогоревшей гофры глушителя:

• сифонищий звук из-под днища автомобиля при повышении оборотов двигателя;
• запах выхлопных газов в салоне при стоянке и движении с малой скоростью.

Если кислородный датчик установлен после гофры, то первым признаком нарушения герметичности станет повышенный расход топлива. Причина в добавочном воздухе, который попадет в выпускной тракт через негерметичность. Лямбда-зонд улавливает повышение концентрации кислорода, заставляя ЭБУ двигателя увеличивать порцию подаваемого топлива.

При замене обязательно обратите внимание на характер повреждения. Возможно, гофра глушителя разрушилась из-за неправильного крепления выхлопной системы и слишком малого расстояния до земли

Пропускная способность установленного за гофрой катализатора влияет на температуру выпускного тракта. В выхлопной системе до забитого каталитического нейтрализатора повышается температура и увеличивается давление газов. Уменьшение срока службы гофры глушителя в таком случае вполне прогнозируемо.

Преимущества и недостатки

Чаще всего автолюбители решают установить самодельный пламегаситель вместо катализатора по причине высокой стоимости последнего. Для отечественного автомобиля цена этого элемента составляет около 30 тысяч, а для иномарки он оценивается в 50 — 100 тысяч. Однако следует помнить, что замена катализатора пламегасителем влечёт за собой несколько негативных последствий:

• значительно увеличивается количество токсичных выхлопов, что не соответствует современным стандартам экологичности;
• уменьшается срок эксплуатации глушителя и резонатора;
• чтобы силовая установка работала хорошо, придётся внести корректировки в настройки кислородного датчика либо перепрограммировать контроллер.

Автолюбители должны помнить, что электронный блок управляет процессом создания воздушно-топливной смеси, основываясь на показаниях нескольких датчиков, включая и кислородный. Если сделать пламегаситель своими руками из катализатора, то из-за некорректной информации контроллер будет готовить некачественную смесь и это приведёт к значительному увеличению расхода топлива.

Однако изготовление стронгера своими руками и его последующая установка на машину может дать автолюбителю несколько бонусов:

• пламегаситель создает меньшее сопротивление дыму при выходе, что позволит сэкономить горючее и несколько улучшить условия работы силовой установки;
• мощность мотора может увеличиться примерно на 5 — 7 %;
• если летом заехать на заросшую сухой растительностью местность, то риски возникновения пожара окажутся минимальными.

Резонатор, пламегаситель вместо катализатора

Большинство автовладельцев в России при появлении проблем с катализатором выбирают путь его удаления с установкой заменителя. Это обусловлено лояльным отношением к нарушению экологических норм, а также дешевизной подобной замены. Новый катализатор имеет высокую стоимость. Установка же заменителя обходится гораздо дешевле.

Вместо каталитического нейтрализатора наиболее целесообразным является установка пламегасителя или стронгера. Это обусловлено условиями работы вблизи двигателя. Высокая температура может достаточно быстро повредить резонатор. В особенности, если он пустотелый.

Исключением является установка резонатора в конструкциях выпускных систем с несколькими катализаторами. Здесь можно вживить резонатор вместо последнего каталитического нейтрализатора. Он, как правило, расположен на значительном расстоянии от двигателя и к моменту его достижения выпускные газы охлаждаются и теряют кинетическую энергию.

Глушитель автомобиля предназначен для снижения уровня шума выхлопных газов в системе выпуска до соответствия с международными стандартами. Он представляет собой металлический корпус, внутри которого выполнены перегородки и камеры, образующие каналы со сложными маршрутами. Когда через последние проходят отработавшие газы, происходит поглощение звуковых колебаний различной частоты и преобразование их в тепловую энергию.

Отличия резонатора и пламегасителя

Можно довольно часто встретить рассказы автомобилистов, которые устанавливали в выхлопную систему своего транспортного средства пламегаситель. Но не все знают, что это такое и чем вообще отличаются резонатор от пламегасителя.

Некоторые утверждают, что единственным отличием является название. Другие заявляют о существенной разнице между этими двумя элементами. Следует разобраться в вопросе более детально.

Существует устройство, которое почему-то в России и странах СНГ часто называют пламегасителем. Начнём с того, что элемент не гасит пламя. Отсюда и возникают вопросы относительно странного названия. Но в выхлопную систему конструкция действительно устанавливается.

В России экологические нормы далеко не такие строгие, как в Европе. Из-за этого довольно часто на машинах можно встретить ситуации, как на законное место каталитического нейтрализатора, то есть катализатора, устанавливают пламегаситель. Хотя катализатор позволяет как раз снизить уровень вредных выбросов в нашу с вами атмосферу.

По выполняемой роли в выхлопной системе автотранспортного средства пламегаситель действительно во многом напоминает резонатор. К его основным функциям можно отнести реализацию следующих задач:

• частично компенсирует импульсы, которые возникают при детонации топливовоздушной смеси внутри камер сгорания;
• частично компенсирует шумовые или звуковые волны низкочастотного диапазона;
• упорядочивает перемещение отработанного газа;
• снижает температуру отработанного газа.

Теперь что касается непосредственно интересующих нас отличий между резонатором и так называемым пламегасителем.

Разница в 2 основных вещах:

1. Пламегасители обязательно должны изготавливаться из высококачественных материалов. Это обусловлено его установкой непосредственно за приёмной трубой. Потому на гаситель воздействуют существенные температурные нагрузки и колебания. Если материал будет некачественным, элемент быстро выйдет из строя.
2. Резонатор эффективнее компенсирует звуковые волны, нежели пламегаситель. Ведь прямая обязанность резонатора как раз и заключается в том, чтобы компенсировать пиковые звуковые волны, упорядочивать звук, прежде чем он пойдёт в глушитель.

Учитывая эти факторы, можно сказать, что каждый элемент выполняет возложенные на него функции. Пламегаситель и резонатор вовсе не являются синонимичными устройствами. Это несколько разные элементы выхлопной системы автотранспортного средства. Но сходство между ними действительно есть.
