Рекомендации специалистов по доработке термостата на ладе гранте

Замена помпового термостата на низкотемпературный

Многие автовладельцы моделей ВАЗ 2109, 2110, 2114 и т.д., стараются заменить стандартный термостат, на низкотемпературный. Сделать это не просто, так как заводом такая возможность не предусмотрена. Поэтому, некоторые самоделкины устанавливают данное устройство от Лады Гранты, на старые модели.

Делается это, с целью уменьшить износ двигателя. При сильном нагревании, детали начинают постепенно портиться, а установка низкотемпературного термостата, просто не позволит им сильно нагреваться, тем самым предотвратив их износ.

Параллельно с этим, повысится температура охлаждающей жидкости, и как следствие, печка в автомобиле ВАЗ 2114, 2110, 2109 и т.д., будет работать гораздо лучше.

Самостоятельная замена термостата ВАЗ 2107 (фото и видео).

К сожалению, отечественные термостаты не отличаются надежностью, и раз в несколько лет нуждаются в замене. Когда вы замечаете, что тепловой режим двигателя нарушен, проверьте термостат.

Так как конструктивно термостаты у карбюраторной и инжекторной версий двигателя не отличаются, отдельно их рассматривать нет смысла. Расположен он точно так же, просто на инжекторной версии доступ к термостату затруднен из-за впускного ресивера.

Как проверить исправность термостата?

Про неисправности системы охлаждения у нас на сайте есть отдельная статья, но если вам лень её читать, алгоритм проверки термостата следующий:

Если нагревается только верхний патрубок, потом двигатель начинает кипеть и выплескивать антифриз из расширительного бачка, а нижний патрубок при этом остается холодным – термостат заклинил в закрытом положении и нуждается в замене.

Если двигатель не нагревается выше определенной температуры, в основном это проявляется зимой, термостат изменил свои температурные характеристики.

Если вам лень читать, вы можете посмотреть вот это видео:

Правда, на видео 2106, но конструктивно, разницы нет!

Снятие термостата.

Ниже представлен алгоритм действий, которые нужно выполнять при снятии термостата (кстати, прежде, чем приступать к демонтажу, желательно подождать, пока двигатель остынет):

1. В первую очередь необходимо загнать «семёрку» на эстакаду.
2. Самостоятельно или с помощью специалиста сливаем всю охлаждающую жидкость.
3. С помощью инструментов ослабляем крепления шланга, который идёт от радиатора (здесь можно использовать шлицевую отвёртку или круглогубцы).
4. Отключаем шланг от термостата. Это самая сложная и нудная процедура, приготовьте пару матерных слов и все выйдет.
5. Теперь отсоединяем крепления шлангов к патрубкам помпы и головки блока цилиндров. Для этого можно воспользоваться рожковым ключом или крестовой отвёрткой.
6. Теперь можем спокойно демонтировать термостат и отсоединять от него все шланги.

Не нужно спешить и сразу выбрасывать элемент на помойку. Обязательно нужно еще раз проверить его работоспособность. Помещаем термостат в воду и начинаем его нагревать

Важно отследить температурный показатель начала открытия клапана. Если он не попадает в диапазон 80.6-81.5 градусов, то элемент неисправный и его нужно заменить

Установка термостата ВАЗ 2107.

Провести установку термостата можно самостоятельно. Для этого нужно выполнить следующие действия:

1. Соединяем шланги к патрубкам термостата.
2. Устанавливаем хомуты, но не затягиваем их, т.е. они не должны сползать, но шланги должны проворачиваться.
3. Соединяем радиаторный шланг и только теперь затягиваем хомуты.
4. Заливаем антифриз, запускаем двигатель, и проверяем исправность термостата.

На этом у меня сегодня все. Как видите, процесс замены термостата на ВАЗ 2107 не очень сложный. Но, если вы не хотите пачкать руки, можете просто обратиться в ближайший автосервис.

Зачем устанавливать термостат от Гранты на ВАЗ-2114?

Термостат Лада Гранта

Любые коррективы, которые вносятся в конструкцию и схему отопления салона переднеприводных ВАЗовских автомобилей призваны либо улучшить вентиляцию, либо улучшить отопление и поднять температуру в салоне в зимнее время. Практически с появления первой 2108, никаких изменений в систему охлаждения и её архитектуру не вносилось, а это значит, что прогрев салона оставался малоэффективным.

С появлением модернизированной системы охлаждения Лада Гранта ситуация изменилась в лучшую сторону и вот почему.

Система охлаждения ВАЗ-2114

Если внимательно посмотреть на схему циркуляции охлаждающей жидкости в автомобиле семейства Самара, то становится понятно, почему радиатор отопителя прогревается в последнюю очередь. На схеме видно, что холодный (малый) круг системы отопления не включает в себя радиатор отопителя, точнее радиатор печки подключён параллельно , что уж никак не способствует быстрому прогреву отопителя.

При этом ещё учесть способность термостатов неправильно реагировать на температуру, неплотности в воздуховодах, поэтому пока мотор не прогреется и не включится большой полный контур системы охлаждения о тепле в салоне можно не мечтать.

Какой термостат выбрать?

Итак, уже упоминалось, что встречаются термостаты разборные и неразборные. Но, это не единственный нюанс, по которому можно выбирать эти детали. Существует еще разделение по числу отверстий. Все стоковые термостаты имеют 5 отверстий, а тюнинговые по 6 отверстий. Перед тем, как приступить непосредственно к выбору, следует разобраться в чем между ними различие.

Термостаты с 5 отверстиями в которых вставлены штуцеры, обеспечивают более медленное прохождение охлаждающей жидкости. С технической точки зрения во время морозов такой подход оправдан, так как ОЖ протекает через систему медленнее, двигатель меньше остывает. Но, тут имеются и недостатки, в жаркую погоду есть риск перегрева двигателя, также печка плохо прогревает салон.

Термостаты с 6 отверстиями позволяют получить более качественное охлаждение, также с ними эффективнее работает печка. Но, зато в зимнее время мотор будет прогреваться дольше.

Так что же лучше выбрать. Производитель рекомендует использовать только штатные термостаты, но они не всегда удовлетворяют водителей. Если вы хотите увеличить эффективность работы печки, следует выбирать деталь с 6 отверстиями. Также купив разборный термостат, вы получите возможность самостоятельной его доработки.

Как правильно выбрать и заменить термостат

Неисправность термостата проявляется некорректной работой системы охлаждения двигателя, что в некоторых случаях делает эксплуатацию транспортного средства затруднительной или вовсе невозможной. Неполадки данной детали проявляются длительным прогревом двигателя (в этом случае не закрывается большой круг) либо его перегревом даже на щадящих режимах работы (что говорит о перекрытом большом круге). Для диагностики достаточно запустить двигатель и пощупать отводящие патрубки — если термостат не открывается, то даже после прогрева двигателя патрубок радиатора будет холодными, а если термостат не закрывается, то патрубок радиатора начнет нагреваться уже в первые минуты работы мотора. Такой термостат подлежит замене.

На замену следует выбирать термостат того же типа и модели, что был установлен на автомобиль ранее, особенно, если машина еще на гарантии. Однако во многих отечественных и зарубежных автомобилях используются одинаковые термостаты, поэтому при необходимости без труда можно подобрать аналог. Также вполне допустима установка и другой модели термостата, главное, чтобы он срабатывал при тех же температурах, что и старый, имел нужное количество патрубков и совместимые с двигателем установочные размеры.

Покупать термостат можно в разных комплектациях: только термостат без корпуса — это отличный вариант сэкономить при нормальной сохранности корпуса с патрубками от старого устройства; термостат в сборе с корпусом — к такому варианту следует прибегать при неисправности старого корпуса, либо в тех случаях, когда невозможно поменять термостат без корпуса. При этом может потребоваться покупка новых патрубков и хомутов — перед ремонтом следует проверить эти детали и при наличии трещин или повреждений купить новые.

Замена термостата должна выполняться строго по инструкции по ремонту транспортного средства. Обычно данная операция сводится к следующему:

1. На остановленном двигателе слить антифриз;
2. Снять с термостата все патрубки и электрические разъемы (при наличии датчика температуры или в случае прибора с электронным управлением);
3. Установить новый термостат, предварительно прочистив место его монтажа на головку/блок и не забыв о прокладке;
4. Залить новую охлаждающую жидкость.

При верном подборе и замене термостата вся система охлаждения не требует регулировок, исправный термостат будет надежно управлять потоками жидкости, обеспечивая необходимый температурный режим силового агрегата.

Назначение термостата в данном автомобиле

Устройство предназначено для перераспределения потоков при циркуляции охлаждающей жидкости между так называемыми малым и большим кругами. В первом случае термостат на 409 двигатель замыкает контур на малый круг, когда жидкость циркулирует в рубашке охлаждения и радиаторе системы отопления UAZ Patriot. Такая ситуация происходит при разогреве мотора до уровня рабочей температуры. При достижении определенного температурного предела клапан внутри термостата начинает смещаться, тем самым открывая путь жидкости по большому кругу. В этом случае хладагент циркулирует через основной радиатор, который с помощью вентилятора обеспечивает отвод излишков тепла. В случае неисправности требуется замена.

Проверка термостата

Для того, чтоб проверить работоспособность детали от Лады Гранты на автомобилях ВАЗ 2114, 2109 и т.д., необходимо залить охлаждающую жидкость в систему, и подождать пока она нагреется до рабочей температуры – 90 – 95 градусов.

Убедитесь в отсутствии потеков охлаждающей жидкости

Первым делом, обратите внимание на термостат. На местах соединения патрубков, не должно быть заметно никаких потеков или появления влажных пятен

Если спустя 5 минут работы двигателя, данные симптомы не обнаружены, значит установка прошла правильно.

Далее, если печка ВАЗ 2114, 2109 и т.д., выключена, ее необходимо включить, и подождать пока жидкость нагреется. После этого, вы должны почувствовать поток теплого воздуха в салоне, так как термостат от Гранты способствует лучшей работе печки. Если тепло не идет, значит деталь дефектная, и клапан внутри нее не работает.

Схема подключения терморегулятора

Для ремонта терморегулятора необходимо представлять схему его подключения и принцип работы. К клеммной колодке терморегулятора подключаются три цепи.

Как видно из схемы, подается питающее напряжение 220 В, нагрузка в виде нагревательного элемента и датчик температуры, представляющий собой терморезистор.

При нормальной температуре сопротивление терморезистора, в зависимости от модели термостата, составляет 6-15 кОм. При изменении температуры окружающей среды сопротивление терморезистора изменяется и таким образом микропроцессор получает информацию для прекращения или подачи питающего напряжения на нагревательный элемент (нагрузку).

С микропроцессора управляющий сигнал после усиления подается на электромагнитное реле или полупроводниковый симистор, которые и осуществляют подачу питающего напряжения на нагревательный элемент.

Как проверить работает ли термостат на ваз 2110

Проверка и замена термостата ВАЗ десятого семейства

Перераспределением потоков жидкости в системе охлаждения двигателя управляет термостат. Со временем клапан термостата может заклинить на большом или малом круге циркуляции, и система охлаждения будет работать не правильно (перегрев/недогрев двигателя). А на сколько сложно проверить и поменять термостат самостоятельно ?

Проверка термостата

Для проверки термостата опускаем его в сосуд с охлаждающей жидкостью, подогреваем сосуд и контролируем по термометру начало открытия основного клапана.

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

При проверке термостата на автомобиле после пуска холодного двигателя отводящий (нижний) шланг радиатора некоторое время должен оставаться холодным, а затем быстро нагреваться, указывая на начало циркуляции охлаждающей жидкости по большому кругу.

Проверить термостат в магазине очень просто, достаточно дунуть в штуцер термостата. Таким образом, мы проверим на сколько плотно в холодном виде закрыт малый контур.

Снятие термостата ВАЗ 2110

1. Ослабить хомуты отводящего шланга радиатора.
2. Ослабить хомуты подводящего шланга трубы помпы и шланга, соединяющего термостат с выпускным патрубком.
3. Снять термостат.

Установка 6ти дырочного термостата в ВАЗ 2110

1. первые ВАЗ 2110 — термостат старого образца (левый рисунок)
2. до 2003года имеют 5ти дырочный термостат (2 рисунка по середине)
3. после 2003 года имеют 6ти дырочный термостат (правый рисунок) — поэтому они и считаются более теплыми по сравнению с предудущими. (каталожный номер 21082-1306010-11)

1. Более стабильную температуру ОЖ
2. Более продуктивную работу отопителя

xn--2111-43da1a8c.xn--p1ai

Ремонт системы охлаждения двигателя автомобиля

Принцип работы системы охлаждения двигателя

1. Радиатора охлаждения двигателя, который предназначен для охлаждения нагретой охлаждающей жидкости потоком воздуха.
2. Вентилятор радиатора, который повышает интенсивность охлаждения охлаждающей жидкости в радиаторе.
3. Радиатора отопителя, который является источником тепла для салона автомобиля.
4. Расширительный бачек, который служит для компенсации изменения объема охлаждающей жидкости вследствие температуры. Долить тосол без него тоже не получится.
5. Помпа или центрабежный насос, которым осуществляется циркуляция охлаждающей жидкости в системе.
6. Термостат, который предназначен для регулировки количества охлаждающей жидкости, проходящей через радиатор, чем обеспечивается оптимальный температурный режим в системе.
7. Датчик температуры охлаждающей жидкости является одним из элементов управления системы охлаждения.

Диагностика системы охлаждения двигателя и определение проблем

xn--2111-43da1a8c.xn--p1ai

Доработка термостата ВАЗ 2110

Сравнение байпас каналов 6ти дырочного термостата — 11мм(слева) и 5ти дырочного — 16мм(справа)

Уменьшение байпас канала для 6ти дырочного термостата

xn--2111-43da1a8c.xn--p1ai

Лучший термостат для ВАЗ 2110, 2111 и 2112

Главная задача термостата в предотвращении перегрева двигателя, а также быстрый прогрев и своевременный отвод тепла от нагревающихся деталей. На ВАЗ 2110 не работает термостат? Не беда, достаточно заменить его на новый. А чтобы с ним не было проблем в будущем, следует правильно выбрать термостат еще в магазине…

1. Двигатель перегревается.
2. Двигатель не нагревается до рабочей температуры.

1. Какой был срок службы у старого термостата?
2. Какой производитель термостатов лучше?
3. Лучше менять термостат в сборе или только его термоэлемент?

xn--2111-43da1a8c.xn--p1ai

Пример ремонта терморегулятора SPYHEAT ETL-308В с отказавшим выключателем

Еще пришлось ремонтировать терморегулятор SPYHEAT ETL-308В, в котором перестала фиксироваться кнопка включения.

Лицевая панель фиксировалась на корпусе с помощью защелок. Для снятия ее достаточно отжать эти фиксаторы.

На фотографии показан внешний вид терморегулятора со снятой лицевой панелью. Как оказалось, через включатель не подается напряжение на нагрузку, а только на схему управления.

Для анализа причины поломки кнопка была разобрана. Оказалось, что износилась канавка подвижного штока в пластмассе, отвечающая за фиксацию и ремонту кнопка не подлежит. Пришлось ее выпаять и установить новую.

Чтобы добраться жалом паяльника до выводов кнопки пришлось предварительно выпаять один вывод токоограничивающего сопротивления блока питания терморегулятора и отогнуть в сторону термистор.

Далее освободить отверстия в плате под ножки новой кнопки от припоя с помощью прогрева его паяльником деревянной зубочисткой. В новой кнопке шесть выводов, а в терморегуляторе используется только четыре

Две нужно удалить, проявив внимание, чтобы не откусить нужные

При выпайке резистора отслоилась контактная площадка, пришлось продублировать ее отрезком залуженного медного провода. Кнопка запаяна, осталось запаять резистор и можно приступать к проверке терморегулятора.

Проверка терморегулятора SPYHEAT ETL-308В после ремонта

Последовательность подключения внешних элементов к клеммам SPYHEAT ETL-308В отличается от схемы терморегулятора EASTEC RTC70.26.

Питающее напряжение подается на 3 и 8 контакты. Подходящий и исходящий заземляющие провода PL к электрической схеме терморегулятора не подключаются и контакты клемм 6 и 7, соединенные на печатной плате между собой используются в качестве клеммной колодки. При монтаже теплого пола если в нем предусмотрено заземление, то можно провод PL подключать напрямую, минуя терморегулятор.

На схеме терморегулятора не был указан номинал терморезистора, попробовал подключить резистор постоянного сопротивления 10 кОм. Подошел, температура срабатывания терморегулятора находилась на отметке 25°С.

Порядок проверки этого терморегулятора ничем не отличается от вышеописанной модели. Если терморегулятор исправен, то при вращении регулятора температуры лампочка должна то загораться, то гаснуть.

Настройка корректора температуры

Настраиваем термостат

Настройку провёл для точности работы. Калибровка термостата. Есть два способа: измерить температуру тающего льда или снега это 0ºС или измерить температуру кипящей воды это 100ºС. Мой датчик показал +2ºС в банке с мокрым снегом. Ввёл коррекцию — 2ºС. Модуль стал показывать разумные 0ºС.

Модуль термостата W1209 после доработки встроил в тепловентилятор. Который весьма успешно работает до сих пор, выполняя функцию поддержания температуры в помещении.

Основные достоинства модуля: полный комплект для установки, широкий диапазон настроек и возможность калибровки. А самое главное достоинство — его цена (наверное дешевле при таком функционале не бывает). Далее смотрите видео.

Как проверить термостат на работоспособность

Перед тем, как проверять термостат на работоспособность, нужно понимать какие неисправности у него могут возникнуть в принципе, и в чём они проявляются. Всего таких неисправностей может быть три:

1. Термостат постоянно открыт. Если основной клапан термостата вследствие поломки остается все время открытым, то охладитель будет постоянно проходить через радиатор и рубашку охлаждения двигателя. При этом мотору потребуется довольно много времени для достижения оптимальной рабочей температуры.

В летнее время года такая поломка, как правило, остается даже незамеченной, а вот зимой, особенно в сильный мороз, прогреть мотор до рабочей температуры будет крайне тяжело.

2. Термостат постоянно закрыт. Если основной клапан термостата не открывается, то жидкость в системе охлаждения постоянно циркулирует по малому кругу. При этом двигатель очень быстро перегревается, в результате чего его может и вовсе заклинить.

В этом случае ездить на автомобиле до замены термостата мы не рекомендуем. Добраться же к ближайшему автомагазину или СТО своим ходом можно включив печку в салоне на максимальный обдув. При этом нужно постоянно следить за тем, чтобы стрелка указателя температуры двигателя не переходила в красную зону.

3. Термостат открывается слишком рано. Обычно это происходит либо с контрафактными автомобильными термостатами, сделанными народными умельцами из комплектующих низкого качества, либо с термостатами с характеристиками не подходящими для данной комплектации автомобиля.

Если клапан термостата открывается при слишком низкой температуре (ниже +75 °C), тогда двигатель, как правило, прогревается значительно дольше положенного времени. При этом мотор не может выйти на оптимальный тепловой режим, что приводит к увеличению расхода топлива.

Проверка термостата в автомобиле

Алгоритм проверки термостата, не снимая его с автомобиля, очень прост. Чтобы проверить, открывается ли термостат, от вас потребуется выполнить лишь несколько действий:

Разогрейте двигатель до рабочей температуры, после чего заглушите мотор.
Откройте капот и найдите шланг в верхней части радиатора. Как правило – это черный резиновый шланг диаметром 5-7 см с железным хомутом на концах, или же с пластиковыми скобами.
После этого найдите нижний шланг – примерно такой же, как и верхний

Обычно он крепится в нижней части радиатора.
Прикоснитесь к обоим шлангам рукой, но крайне осторожно, потому как они могут быть сильно нагреты.

Замена термостата на Лада Приора с кондиционером и без пошаговая видеоинструкция

Чтобы Лада Приора 16 клапанов, да и другая модель автомобиля, исправно работала и не подводила водителя в пути, автовладелец обязательно должен следить за технической исправностью машины и своевременно устранять любые поломки. Если при очередной проверке будет обнаружена утечка антифриза, то нужно в первую очередь проверить термостат, который, скорее всего, придется снять и заменить. Замена термостата на Приоре не сложное мероприятие, поэтому справиться с такой задачей под силу каждому автовладельцу, если, конечно, данный процесс будет осуществляться согласно инструкции, которую предоставляют профессионалы своего дела.

Какие причины могут вызвать неисправность в термостате

Основными причинами, по которым термостат выводится из строя, являются загрязнители. Последние попадают внутрь системы охлаждения во время эксплуатации автомобиля. Это может быть:

• коррозия металла;
• различные отложения и накипь, которые откладываются на внутренних стенках термоэлемента;
• сорные частицы и грязь.

Со временем количество загрязнений накапливается, что становится препятствием для движения штока внутри системы охлаждения.

Чтобы предотвратить такую ситуацию, следует следить за качеством антифриза, который заливается в систему охлаждения.

Поэтапная инструкция по замене термостата

Понять, что термостат вышел из строя, можно не только по утечке антифриза, но и по длительному прогреву двигателя. Если эти очевидные причины будут выявлены, то специалисты рекомендуют как можно быстрее заменить вышедший из строя элемент. Так как такая операция довольно простая и требует наличия всего нескольких элементов, то с ней способен справиться каждый автовладелец, следуя инструкции:

1. Так как без слива заменить вышедший из строя термостат не получится, тогда в первую очередь нужно до конца слить охлаждающую жидкость из системы охлаждения. Для этого нужно аккуратно открутить пробку, расположенную на радиаторе, предварительно подставив под него чистую емкость, объем которой будет примерно 8 л.
2. Далее нужно ослабить фиксирующие хомуты, которые соединяют термостат с водяными патрубками и снять их.
3. Фиксаторы откручиваются с термостата, конструкция полностью снимается.
4. Чтобы снять защитную крышку с корпуса, нужно открутить крепежные элементы, используя для этого ключ соответствующего размера.
5. В снятой крышке находится прокладка из резины. Этот элемент нужно извлечь при помощи пинцета, чтобы проверить его целостность. Если в ходе проверки будут обнаружены даже незначительные повреждения, прокладку обязательно нужно заменить.
6. Используя обычные плоскогубцы, необходимо достать чувствительный элемент, который называется «мод». Для его извлечения нужно несколько раз повернуть пружину и при этом слегка придавливать ее плоскогубцами, чтобы фиксирующая пластина вышла из так называемого зацепа.
7. Новый элемент устанавливается на место пришедшего в непригодность. Перед установкой мода специалисты рекомендуют проверить его дееспособность, для этого следует сделать следующее:

• погрузить новый элемент в воду;
• емкость поставить на медленный огонь;
• если шток на термостате начнет своеобразное движение, как только температура воды поднимется до 80ᵒ­ С – значит, мод полностью дееспособен и его можно смело устанавливать. При иных обстоятельствах данный элемент придется заменить.

Последний этап заключается в заливке чистой охлаждающей жидкости и в сборке всех комплектующих в обратном порядке. Далее останется только завести двигатель машины и убедиться, что утечку антифриза удалось устранить. По такой инструкции меняется термостат как в Ладе Приора, оснащенной кондиционером, так и без него. Ну а если автовладелец не желает разбирать термостат, чтобы проверить все комплектующие, то можно купить новый элемент и заменить его в полном сборе. Однако стоит учесть, что такой процесс потребует больших денежных вложений, зато поможет сократить время замены.

№2 Доработка термостата на Ладе Гранте — замена термовставки

Данный способ подразумевает полный демонтаж регулятора потока, разбор его на составные элементы. Детальный процесс описан выше.

Проводим дефектовку полости термостата, протираем ветошью, осматриваем на наличие трещин, прочих дефектов.

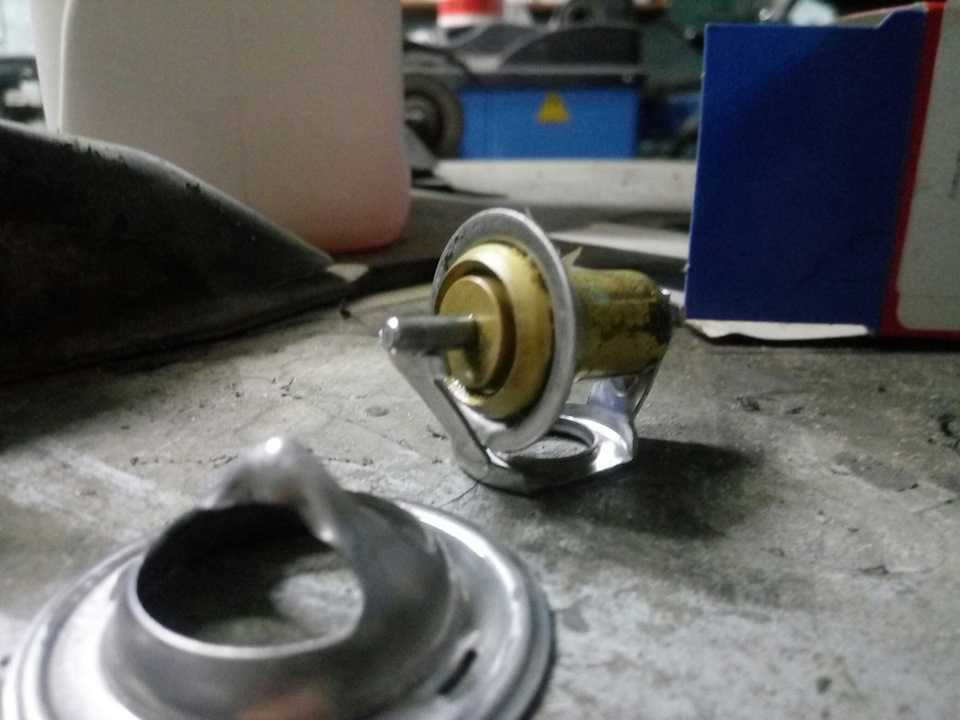

Снятая пружина с термоэлемента

Заменяем «сердцевину» целиком. Под штатный терморегулятор подходят следующие сердцевины:

• Wahler: 3017.87 D (на 87°С);
• Behr (Бехр) 3091.92В (на 90°С).

Заменяем комплект полностью, с пружиной, доработка термостата Лузар на Ладе Гранте завершена.

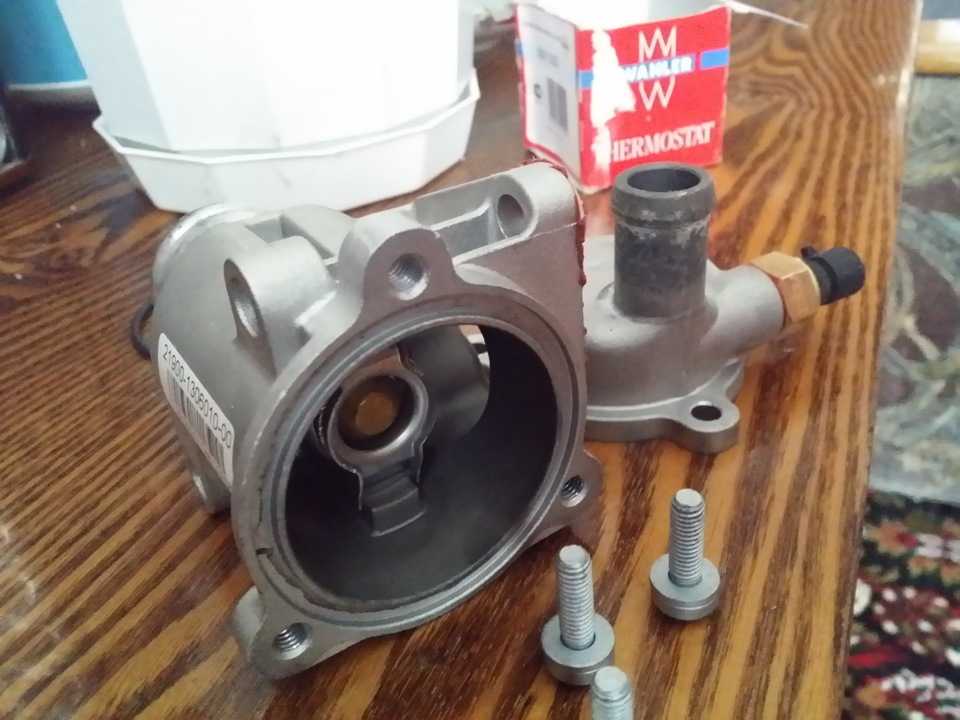

Термостат под крышкой в разобранном виде В качестве альтернативы используйте сердцевину от Дэу или Рено, каталожный артикул детали — Vernet 4898,92. Конструкция детали несколько иная, требует подгонки. Для штатных термостатов от Luzar подобная модернизация невозможна.

При условии соблюдения рекомендаций, расход горючего снизится на 1.0 – 1.5% минимум.

Назначение термостата ВАЗ 2107 инжектор

Термостат установлен на пересечении большого и малого круга охлаждения двигателя. Он представляет собой термочувствительный клапан, переключающий поток охлаждающей жидкости по малому контуру (через блок цилиндров) или по большому (через радиатор охлаждения, в зависимости от ее температуры. К термостату подходят патрубки от помпы, двигателя и радиатора. Когда двигатель и, соответственно, охлаждающая жидкость, не прогреты, термостат находится в закрытом состоянии. В этом положении антифриз из водяного насоса направляется в блок цилиндров, минуя радиатор охлаждения, а жидкость, находящаяся в радиаторе, не участвует в процессе охлаждения. После прогрева охлаждающей жидкости до 80-90 градусов термочувствительный элемент увеличивается, смещая запорную тарелку клапана. При этом часть антифриза начинает циркулировать по большому контуру, проходя через радиатор. С ростом температуры клапан термостата все больше открывается, направляя больше антифриза через радиатор, что улучшает эффективность охлаждения. При охлаждении двигателя происходит обратный процесс, антифриз начинает циркулировать по малому контуру.

В зависимости от режима работы мотора, температуры воздуха и скорости движения (интенсивности обдува двигателя и радиатора) температура охлаждающей жидкости колеблется, соответственно, меняется величина открытия клапана термостата. За счет этого поддерживается оптимальная рабочая температура двигателя.

Термостаты ВАЗ 2107 не отличаются по конструкции, независимо от типа двигателя и представляют собой неразборный цилиндрический корпус с термоклапаном внутри. Корпус оборудован тремя патрубками для подключения шлангов системы охлаждения.

Сужение байпас канала

Если вы решите, что необходима регулировка именно байпас канала на ВАЗ 2110, то у 6-дырочного термостата проблем возникнуть не должно. А вот у 5-дырочного могут возникнуть неисправности, связанные  с тем, что не будет омываться холодный патрубок печки (выходной). Поэтому подумайте, нужна ли вам такая доработка, может, лучше сразу поставить термостат от Гранты или шести дырочный.

Чтобы уменьшить байпас, нужно произвести такие действия:

1. Из листового алюминия выпилить пластинку, чтобы она точно ложилась внутрь ТС;
2. Пластинку закрепить заклепкой или холодной сваркой, но так, чтобы крепление не мешало протеканию охлаждающей жидкости по малому кругу;
3. В этой пластинке нужно просверлить новое отверстие 5 или 6 мм (вместо 8мм штатного);
4. Кроме вышеописанных действий, на 6-ти дырочном ТС обратка печки подключается на термостат.

После такой доработки вы заметите, что салон будет прогреваться лучше и быстрее, но несколько замедлится прогревание двигателя.

Порядок проверки термостата духовки

1. Поверните ручку регулятора на 150 C;

2. В духовку поместите заранее приготовленный термометр. Наиболее подходящий для этого механический термометр в металлическом корпусе, с циферблатом – внешне напоминает будильник. Естественно установите его циферблатом к стеклу, чтобы можно было прочесть значения, не открывая дверцы духовки;

3. Для достижения требуемой температуры, духовки газовой плиты следует прогреться в течение 20 – 25 минут;

4. По истечению 20 минут посмотрите значения на термостате. Если стекло духовки сильно запотело, вам придется открыть дверцу, но учтите, при длительном открытии дверцы показания температуры начнут меняться;

5. Сопоставьте показания термометры и положения терморегулятора на газовой плите. Если заданная температура соответствует показанием термометра или отличается на +- 5 градусов oС – термостат духовки исправен. Если значения разняться более чем 10 оС – газовая плита требует ремонта.

• Схема газовой плиты
• Поломки и неисправности плит
• Перестала работать плит, нужен совет?
• Почему газовая плита постоянно ломается?
• Что делать если отказала в работе плита?
• Как восстановить неисправную конфорку?
• Как отремонтировать электроподжиг плиты?
• Как безопасно заменить блок генерации искры
• Как заменить новой керамическую свечу розжига
• Почему конфорка выключается после отпускания ручки?
• Что делать если заклинил кран?
• Почему постоянно щелкает поджиг?

– МЫ ОСУЩЕСТВЛЯЕМ РЕМОНТ БЫТОВЫХ ПЛИТ –

AEG

ARISTON

BEKO

BOSCH

ARDO

HANSA

GORENJE

INDESIT

KAISER

ZANUSSI

GEFEST

ELECTROLUX

MORA

ДАРИНА

MABE

SIEMENS

Выезжаем на ремонт плит в любой район Москвы и Московской области:

Мы везем с собой все комплектующие и запчасти.

8 /495/ 506-81-52 – ЖДЕМ ВАШИХ ЗВОНКОВ КАЖДЫЙ ДЕНЬ С 9.00 ДО 21.00

Магазин газовых колонок

Газовая колонка Bosch

Газовая колонка Electrolux

Газовая колонка Vaillant

Газовая колонка Neva Lux

Газовая колонка Ariston

Снятие и установка

Перед тем, как начинать установку нового устройства, необходимо снять с двигателя старое. Давайте рассмотрим последовательность работы, на примере четырнадцатой модели. Для проведения данной операции, вам понадобиться минимальный набор инструментов:

• Две отвертки: плоская и крестовидная.
• Набор гаечных ключей.
• Герметик.
• Стальные хомутики (4 штуки).
• Новый термостат с Лады Гранты.

Начинается работа со слива охлаждающей жидкости с системы. Далее, для того чтоб освободить доступ к детали, необходимо снять воздушный фильтр. Теперь, когда нужный нам элемент будет на виду, его необходимо аккуратно извлечь. Первым делом, ослабьте крепежные хомутики, находящиеся на патрубках термостата. Снимать сами патрубки, необходимо последовательно, начиная с нижних, соединяющих радиатор и расширительный бачок.

После того, как патрубки будут отсоединены, открутите гайки крепления на самом устройстве. На этом демонтаж завершен. Перед тем, как провести установку новой запчасти, убедитесь в отсутствии дефектов на патрубках и самом устройстве.

Установка термостата на ВАЗ 2114, 2109 и т.д. производится строго в обратном порядке. На все отверстия новой детали, необходимо нанести тонкий слой герметика

Особое внимание обратите на то, чтоб герметик был на силиконовой основе, и спокойно выдерживал температуру до 130 градусов

Установите термостат на свое место, и закрепите его болтами. Далее, наденьте патрубки: сперва верхние (от печки и блока цилиндров), а затем и нижнее (от радиатора и расширительного бачка). Крепежные хомутики необходимо полностью заменить. Также, затягивать их сразу не нужно, так как они могут выдавить герметик внутрь охлаждающей системы ВАЗ 2114, 2109 и т.д. Сначала просто наживите хомутики, а полностью затянуть их следует по истечению 30 – 40 минут.

После окончания процедуры, не спешите заливать охлаждающую жидкость. Для того, чтоб герметик полностью освоился, и не пропускал жидкость, ему необходимо дать просохнуть, примерно часа 3 – 4.

Инструкция № 4

Если на вашем автомобиле ВАЗ-2110 стоит термостат 5-дырочного типа, то его можно доработать так, чтобы в корпусе стало на одно отверстие больше, то есть из пятидырочного термостата нужно сделать шестидырочный. К этому дополнительному отверстию будет прикреплен еще один патрубок для отвода отработанного антифриза из отопителя в термостатную полость. Благодаря такому видоизменению, автомобильный двигатель не станет переохлаждаться. Для этого также имеется своя инструкция:

1. В корпусе термостата просверливается дополнительное отверстие стандартного размера в 8 миллиметров для еще одного патрубка.
2. Устанавливается дополнительный патрубок (это нужно сделать параллельно такому же «родному» патрубку, который отводится непосредственно к печке).
3. Устанавливается дроссельная шайба для отверстия диаметром в 8 миллиметров (с ее помощью можно усилить ток антифриза через отопитель, когда малый круг циркуляции будет открыт).

Также нельзя забывать и о регулировочном болте, который упирается в крышку корпуса термостата. Он служит для регулировки температурного режима при наружном открытии термостатного устройства.

Если у вас нет времени и желания дорабатывать «родной» пятидырочный термостат своего автомобиля, то можно приобрести новый шестидырочный, установить его и пользоваться всеми преимуществами данного устройства.
