Регулировка клапанов ваз 11183 8 клапанов

Регулировка зазоров клапанов

Она осуществляется только на холодном двигателе: оптимальная температура окружающей среды +20 градусов. Заранее приготовьте:

• узконосые пассатижи;
• плоскую отвертку;
• головки;
• шприц для удаления масла;
• пинцет;
• рассухариватель клапанов (приспособление);
• щуп (0,2 и 0,35 мм);
• регулировочные шайбы.

Выверните болты, крепящие клапанную крышку, снимите ее и выверните свечи зажигания. Заодно осмотрите кулачки распредвала, чтобы убедиться в отсутствии выработки. Далее с помощью шприца удалите из головки масло. Прикрепите к шпилькам приспособление для утопления клапанов. Следующие этапы:

1. Проверните коленвал и добейтесь совпадения меток на крышке ГРМ и шкиве совпали. Далее поверните вал еще на три зуба шкива.
2. Щупом на 0,2 мм (впускной) и 0,35 мм (выпускной) проверьте зазоры. Для справки: чтобы определить, где впускные, а где выпускные клапаны, считайте слева направо: выпуск-впуск, впуск-выпуск и так далее. Регулировочные шайбы нужно заменить при легком прохождении щупа. Для этого опустите клапан вниз, используя приспособление, одновременно удерживая толкатель от проворачивания с помощью плоской отвертки.
3. Закрепите толкатель внизу и пинцетом извлеките старую шайбу и установите подходящую новую.
4. Удалите фиксатор и снова проверьте зазор: щуп должен проходить с небольшим усилием.

Порядок регулировки: 1 выпуск – 2 впуск, 5 выпуск – 2 впуск, 8 выпуск – 6 впуск, 4 выпуск – 7 впуск.

Регулировка клапанов Калина, с 8 клапанным двигателем, необходима, когда под капотом появляется неприятный, настораживающий звук, напоминающий металлический цокот. Это свидетельствует o том, что клапана “требуют” безотлагательной регулировки. Чтобы выполнить упомянутую регулировку потребуется подготовить некоторые инструменты, а именно: отвертки (плоскую и крестообразную), длинногубцы (или пинцет), набор щупов, шайбы для регулировки требуемого размера, ключ на 10 (головка) с воротком, а также специальное приспособление для регулировки.

Сразу хотелось бы предупредить автомобилистов о том, что регулировка клапанов Калины проводится только на остывшем силовом агрегате, не иначе, в противном случае, выставленные зазоры не будут соответствовать требуемым техническим стандартам. Снимите крышку клапанов и установите валы, коленчатый и распредвал, по обозначенным меткам. При этом поршни цилиндров 1 и 4 должны располагаться в ВМТ механизма. Методы регулировки клапанов бывают разные, мы выберем более ускоренный, при котором меньше придется вращать коленвал, и будем регулировать сразу четыре клапана.

Положительные и отрицательные стороны различных модификаций двигателей

Машины этого типа оборудуются несколькими видами двигателей. Каждый из них имеет свои положительные и отрицательные стороны. Первая выпущенная АвтоВАЗ-ом “Лада Калина”, была оснащена двигателем, имеющим восемь клапанов. Его рабочий объем составлял 1,6 литра. Затем машина стала выпускаться с двигателем, имеющим 16 клапанов, с немного меньшим объемом, всего лишь 1,4 литра.

Самая дорогая модель”Калины”, относящаяся к спортивному типу, оборудована двигателем с “Приоры”, имеющим 16 клапанов и объем 1,6 литра. Три года назад, детище ВАЗ -а стала оборудоваться новым двигателем. Он также как и первый двигатель, имеет 8 клапанов и объем 1,6 литра, но отличается от своих “собратьев” тем, что имеет более легкую поршневую систему.

Двигатель хорошо знаком автолюбителям. Его качества и надежность не вызывают никаких сомнений. Положительные стороны двигателя:

• Его регулируют практически в каждом автосервисе;
• Нет проблем с покупкой запасных частей;
• В случае обрыва ремня, клапан не “встречается” с поршнем. Не происходит поломки;
• Отличная тяга при включенной низкой передаче.

К негативным сторонам можно отнести:

• Высокая шумность и повышенная вибрация при работе;
• Необходима постоянная регулировка клапанов;
• Машина с таким двигателем не комплектуется кондиционером.

Положительные стороны двигателя:

• Самый низкий расход топлива;
• Бесшумность и отсутствие вибрации при работе;
• Способен быстро разогнать автомобиль;
• Не нужно регулировать клапана.

Отрицательной стороной можно назвать:

• Если внезапно порвется ремень, происходит загиб клапанов о поршни. При этом, дополнительно, кроме клапанов, придется менять всю поршневую группу;
• После 40 000 км пробега, увеличивается расход масла.

• Работает очень тихо;
• Отсутствует вибрация;
• Самый сильный двигатель;
• Регулировка клапанов не требуется.

К негативной стороне можно отнести:

загиб клапанов при внезапном обрыве ремня.

Инструкция по регулировке клапанов — Лада Калина Блог

Уже давненько читатели просили сделать подробную статью по регулировке клапанов на Калине с 8-клапанным мотором. Вчера решил заняться данной процедурой на своей машине, хотя поводов для этого не было, двигатель работал тихо и стуков  в районе клапанной крышки не было.

Ниже приведу подробный перечень необходимых инструментов и приспособлений для проведения данного техобслуживания Лады Калины.

1. Головка на 10 с воротком или трещоткой
2. Отвертка крестовая и плоская
3. Приспособление для регулировки клапанов для ВАЗ 2108 (так ГБЦ идентичны)
4. Набор щупов
5. Пинцет или длинногубцы
6. Регулировочные шайбы необходимого размера (покупаются после замера зазоров)

Ниже будет рассмотрен подробный порядок работы, с описанием и фотографиями.

Регулировка тепловых зазоров клапанов на Калине 1,6 8-кл.

Сразу стоит иметь ввиду, что данную операцию необходимо проводить строго на холодном двигателе. То есть, его температура должна быть около 20 градусов. В противном случае зазоры будут выставлены неверно! Проверено на личном опыте.

Видео инструкция

Недавно обновил статью, так как снял специальную видео инструкцию по регулировке клапанов для всех переднеприводных ВАЗов, включая Калину. Так что смотрите все наглядно ниже.

Ну и ниже можно посмотреть все в обычном формате, как и большинство статьей на данном сайте.

Фото отчет работы

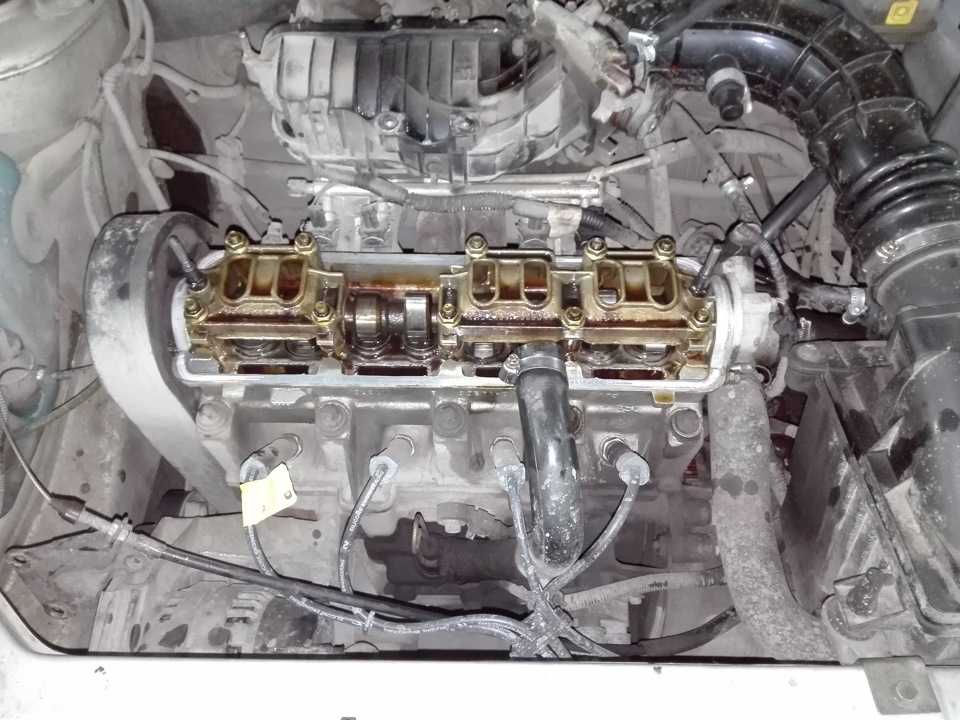

Первым делом необходимо снять клапанную крышку, а также выставить распредвал и коленчатый вал двигателя по меткам. Подробно об этом написано в этой статье: Выставление ГРМ по меткам. При выставлении поршень 1-го или 4-го цилиндра находится в верхней мертвой точке (ВМТ).

Я буду показывать порядок регулировки в два приема, а не в четыре, как написано во многих руководствах. Такой метод описан в журнале «За Рулем» а также описан в официальном руководстве от издательства «Третий Рим». Суть данного метода в том, чтобы не прокручивать коленчатый вал 3 раза регулируя по два клапана, а повернув всего один раз, регулировать сразу по 4 клапана. Более подробно опишу по ходу дела.

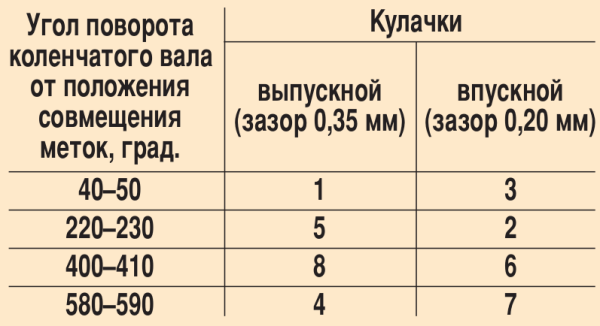

Итак, смотрим на кулачки распредвала, и те 4 из них, которые подняты в данный момент вверх от клапана, там и замеряем зазоры. Это будут 1,2,3 и 5 клапана.

Для впускных клапанов допустимый тепловой зазор должен быть 0,20 (+-0,05) мм, а для выпускных 0,35 (+-0,05) мм. Если кто не знает расположение, то оно следующее, если считать слева направо: выпуск-впуск, впуск-выпуск и т.д. Если зазоры отличаются от номинальных, необходимо произвести регулировку с помощью шайб. Толщину H подбираем по формуле: H = B+A-C, где B-толщина старой шайбы, А — измеренный зазор, С — номинальный зазор

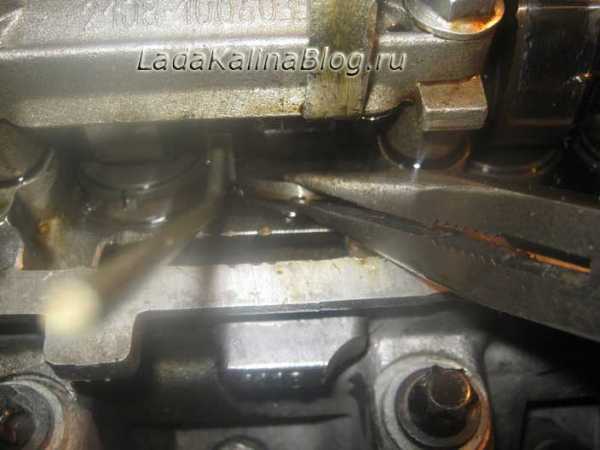

Теперь более подробно о процессе извлечения регулировочных шайб Калины. Одеваем планку на шпильки клапанной крышки и фиксируем ее гайками:

После этого рычагом механизма необходимо утопить нужный клапан до самого конца, и в это время вставить упорный рычажок под распредвал, чтобы он удерживал толкатель в нажатом состоянии:

Обратите внимание, что прорезь на толкателе должна находиться спереди, чтобы вам удобно было поддевать и вынимать шайбу. Идеальным инструментом для этого являются длинногубцы:

Затем, когда у вас есть подходящая по толщине новая шайба, сразу вставляем ее на прежнее место:

После чего рычагом придавливаем ее, чтобы он села на место. И разумеется, перед этим вынимаем упорный фиксатор толкателя.

Теперь когда с 4-мя клапанами справились и добились номинальных значений, приступаем к регулировке остальных: 4, 6, 7 и 8 клапанов. Для этого поворачиваем коленчатый вал двигателя на 1 оборот (смотрите по метке на маховике), или же на пол оборота распредвала. Повторяем аналогичную процедуру на втором приеме.

Порядок регулировки клапанов на двигателе Ладе Калина с восемью клапанами

Необходимый зазор между регулировочными шайбами и распредвалом должен быть 0.15-0.25мм для группы впускных клапанов и 0.30-0.40мм для группы выпускных. Отсчет клапанов начинается от шкива распределительного вала.

Первым регулируем пару: первый выпускной – третий впускной.

Затем пятый выпускной – второй впускной.

Дальше восьмой выпускной – шестой впускной.

Последние: четвертый выпускной – седьмой впускной.

После регулировки залейте масло в головку блока и установив новую прокладку, поставьте на место клапанную крышку и крышку ремня газораспределительного механизма.

Необходимый инструмент:

• пинцет;
• набор щупов;
• приспособление для регулировки зазоров;
• шприц для масла;

Как видно из вышесказанного – регулировка клапанов Калина Лада не представляется сложной задачей. Следуя этой инструкции, ее может выполнить любой не подготовленный автолюбитель.

При правильном выполнении работ и соблюдении порядка регулировки газораспределительный механизм автомобиля будет исправно работать, не доставляя никаких хлопот.

Какие неприятности с двигателем подстерегают владельцев Калины

С проблемой сгибания клапанов автовладельцы столкнулись еще на первых моделях «восьмерки». Установленный на них двигатель, объемом 1300куб.см, при обрыве ремня загибал клапана. Эта проблема связана с несколькими причинами, такими как, заклинивание помпы и натяжных роликов, износ или некачественное

Как отрегулировать тепловой зазор клапанов на автомобилях Газель

Клапана важная часть газораспределительного механизма двигателя. Правильная их регулировка является одной из самых необходимых настроек силового агрегата автомобиля. В случае неправильной регулировки, происходит быстрый износ узлов и механизмов газораспределения. Двигатель работает шумно и

Применение разноходовых клапанов в системах EVAP автомобилей

клапанПредназначение клапанов такого типа это перераспределение потоков, смешивание или разделение их. Устройство имеет три патрубка и может разделять один поток на два, также как и два соединять в один. Применение трехходовых клапанов на автомобилях и принцип их работы в системе улавливания паров

Типы двигателей

Первые автомобили «Лада Калина» получили силовой агрегат объемом 1,6 л и ГРМ с 8-ю клапанами. На данных моделях периодическая регулировка зазоров клапанов нужна обязательно. Позже производитель предложил машину с объемом мотора 1,4 л и 16-ю клапанами, зазоры которых регулировать практически не нужно. Следующий вариант конструкторской мысли – авто с двигателем 1,6 л и ГРМ с 8-ю клапанами, которые нужно периодически настраивать. И «хитовая» модель – «Лада Калина» с 16-ю клапанами и силовой установкой в 1,6 л. Здесь регулировка требуется очень редко: но если оборвется приводной ремень ГРМ, клапана загнутся.

8 клапанов; объем 1,6 литра

Двигатель хорошо знаком автолюбителям. Его качества и надежность не вызывают никаких сомнений. Положительные стороны двигателя:

• Его регулируют практически в каждом автосервисе;
• Нет проблем с покупкой запасных частей;
• В случае обрыва ремня, клапан не «встречается» с поршнем. Не происходит поломки;
• Отличная тяга при включенной низкой передаче.

К негативным сторонам можно отнести:

• Высокая шумность и повышенная вибрация при работе;
• Необходима постоянная регулировка клапанов;
• Машина с таким двигателем не комплектуется кондиционером.

16 клапанов; объем 1,4 литра

Положительные стороны двигателя:

• Самый низкий расход топлива;
• Бесшумность и отсутствие вибрации при работе;
• Способен быстро разогнать автомобиль;
• Не нужно регулировать клапана.

Отрицательной стороной можно назвать:

• Если внезапно порвется ремень, происходит загиб клапанов о поршни. При этом, дополнительно, кроме клапанов, придется менять всю поршневую группу;
• После 40 000 км пробега, увеличивается расход масла.

16 клапанов; объем 1,6 литра

Положительные стороны двигателя:

• Работает очень тихо;
• Отсутствует вибрация;
• Самый сильный двигатель;
• Регулировка клапанов не требуется.

К негативной стороне можно отнести:

загиб клапанов при внезапном обрыве ремня.

Лада Калина Хэтчбек LUX › Бортжурнал › самостоятельная регулировка клапанов (Часть первая)

Всех приветствую!Расскажу Вам сегодня о том, как своими руками отрегулировать клапана на 8-ми клапанном моторе, используя обычный инструмент. Причиной моего вмешательства в работу исправного авто стало банальное любопытство и желание сделать работу двигателя по-мягче, особенно при прогреве, когда наблюдается «эффект дизеля».

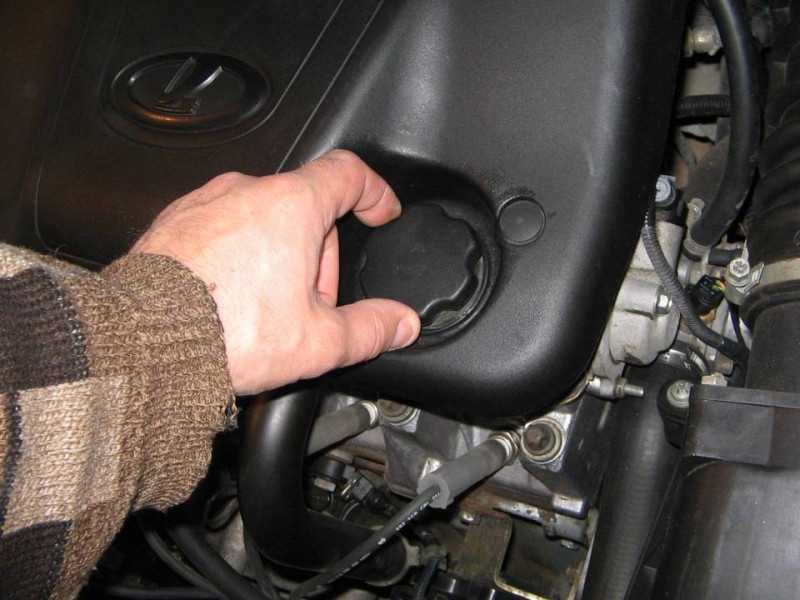

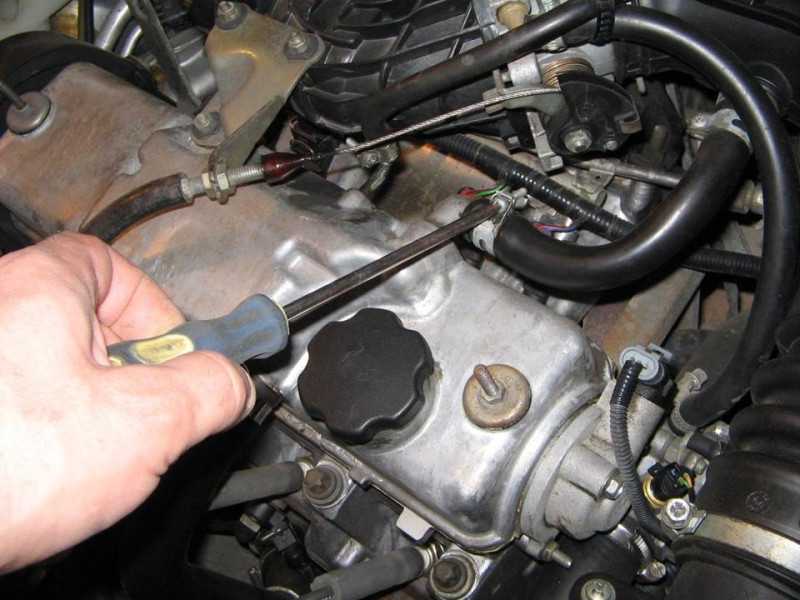

Итак начнем: выкручиваем пробку заливной горловины, снимаем верхний кожух, и отжимаем все хомуты идущие к клапанной крышке

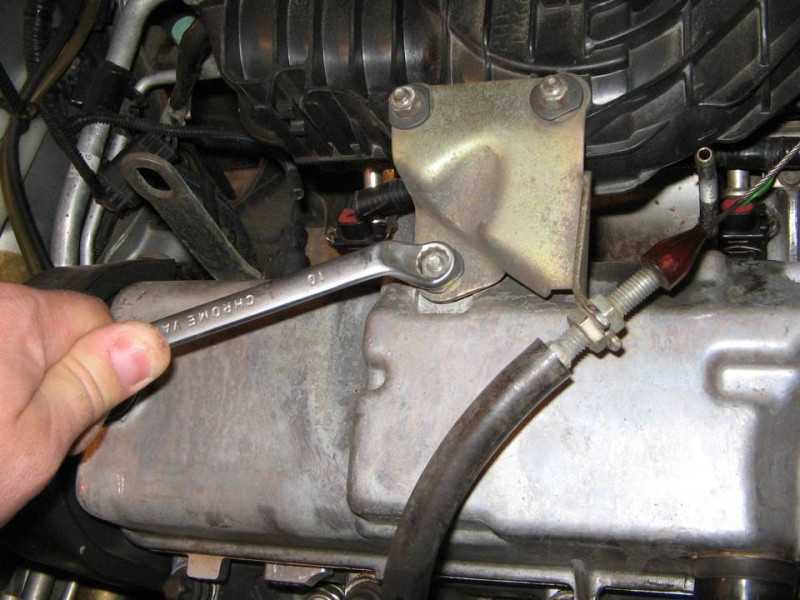

ключем на 10 отжимаем кронштей крепления троса газа

откручиваем крышку клапанов

тем же ключем на 10, откручиваем три винта крышки ремня ГРМ

Ну вот, теперь без особого фанатизма вскрываем крышку клапанов, стараясь ее поднять в горизонтальном положении, без перекосов.

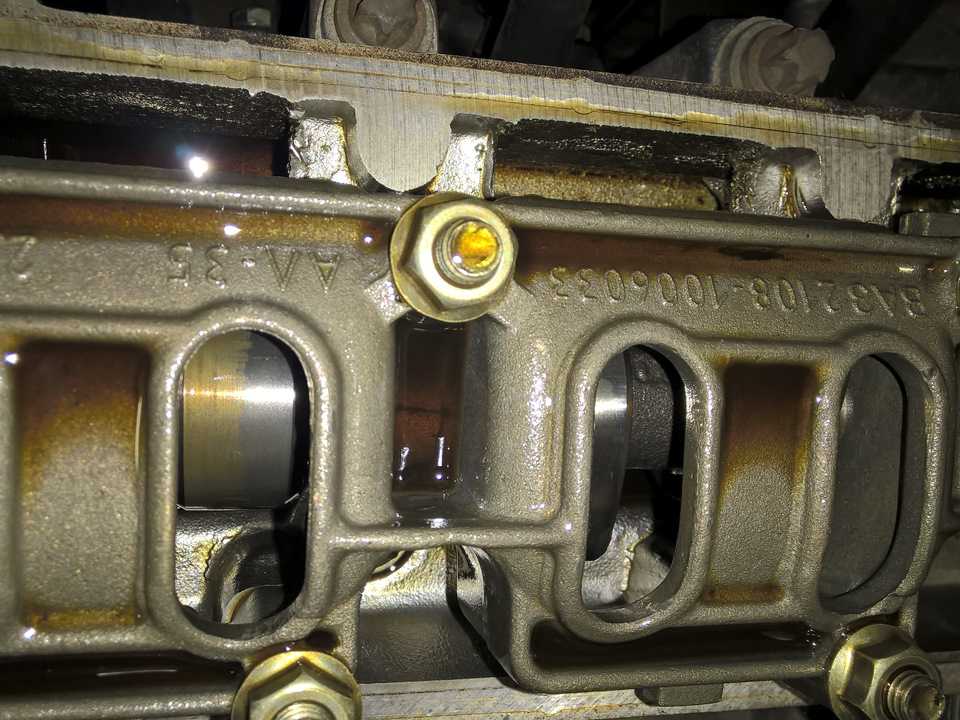

на фото видна резиновая прокладка, тщательно приклеенная к головке на герметик 🙂

Вот теперь и начинается самый кропотливый процесс, измерения зазоров.По инструкции в мануале описан процесс измерения, поэтому заострять внимание на этом не буду. Скажу от себя — зазор меряется между шайбой и кулачком распредвала, когда кулачок смотрит вертикально вверх.Проварачивать распредвал лучше ключем на 17, автомобиль должен быть на нейтральной передаче и свечи лучше выкрутить, дабы не создавать дополнительное усилие при проворачивании распредвала!

Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

расположение клапанов впуска и выпускаДля получения полной информации, после измерения зазора (лучше делать несколько раз для точности, проварачивая распредвал) я еще вытаскивал шайбы, что б переписать с них маркировку толщины.

Шайба первого (выпускного) клапана

Вот что получилось в моем случае

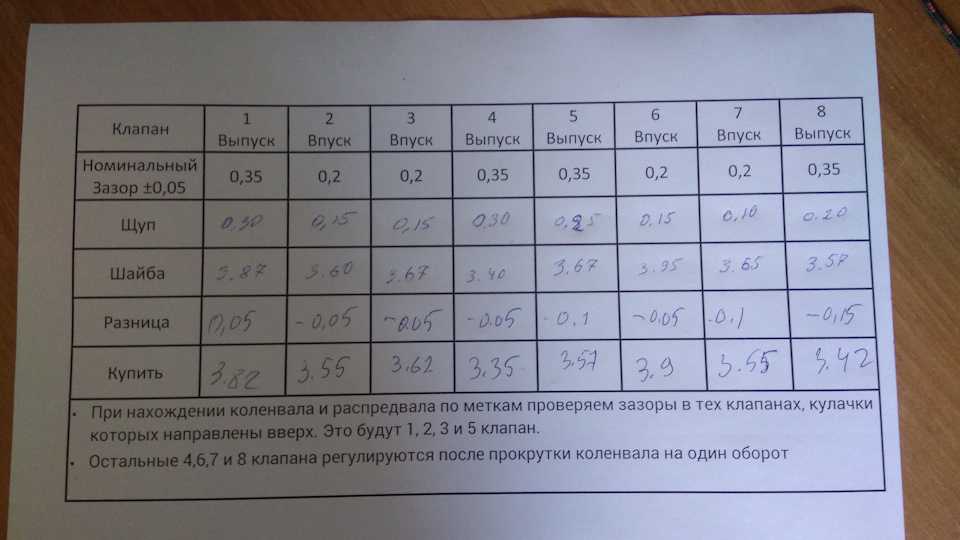

таблица с моими замерами

Вот теперь возникает вопрос, и не один:1. Выпускной клапан первого цилиндра перетянут — щуп 0,25 залез с большим трудом (это при норме 0,3-0,4мм)?!2. Все зазоры впускных клапанов показали 0,12-0,13мм (при норме 0,15-0,25мм)? клапана явна затянуты!

Как Вы думаете, нужно доводить все зазоры до заводских, или только первый выпускной сделать 0,3мм, а все остальное оставить как есть? НУ все же, как то маловато… для впуска 0,12мм? Может кто что посоветует?

Вот нашел интересное видео по настройке клапанов —

Здравствуйте! Ребят подскажите поэтапно блондинке, процесс регулировке клапанов на калине 2 16 клапанов. Как бы это странно не звучало, НО я хочу сделать это сама, так как очень люблю ковыряться в автомобилях, хоть особо в них и не разберась)))) Спасибо!

Изначально возникает вопрос: зачем вообще нужна регулировка клапанов? Если эта операция проведена грамотно, то:

• двигатель легко запускается;
• мотор работает тихо;
• расход топлива – минимальный;
• в камере сгорания отсутствует нагар;
• общий ресурс двигателя до капитального ремонта увеличивается.

Если машина новая, первую регулировку клапанов необходимо производить после первых 20 тыс. км пробега, когда заводские настройки станут нарушаться. Откладывать процедуру не стоит, т. к. это чревато прогаром клапанов.

Признаки прогоревшего клапана — обзорная статья

Прогар клапана – проблема, с которой чаще всего сталкиваются владельцы отечественных автомобилей. Но грешить исключительно на продукцию российского автопрома было бы несправедливо, так как встречается она и у иномарок, пусть и уже далеко не новых. А ведь любые неполадки клапана, в том числе и прогар, могут приводить к очень серьезным последствиям, поэтому каждому автовладельцу просто необходимо уметь вовремя распознавать признаки прогоревшего клапана, дабы иметь возможность своевременно исправить то, что еще можно исправить без неприятных сюрпризов.

Причины возникновения неисправности.

Симптомы прогоревшего клапана в некоторый степени схожи с неисправностями, совершенно не связанными с двигателем автомобиля. Именно поэтому недостаточно опытные автовладельцы могут потрать кучу времени и сил, чтобы починить и исправить то, что, в принципе, и не ломалось. О том же, что из строя вышел клапан, они, как правило, догадываются в последнюю очередь.

А ведь при всей своей кажущейся малозначимости, клапана выполняют очень важную функцию – позволяют топливу попадать в камеру сгорания и выпускают сгоревшие газы. То есть они постоянно находятся в условиях агрессивной среды – под воздействием газов и высоких температур.

Закономерно, что металл, из которого изготавливается клапан, постепенно разрушается – клапан прогорает.

Чаще всего клапан «летит» в очень старых авто, а также в бюджетных машинах, при выпуске которых автопроизводитель предпочел цену качеству. Однако и сами автовладельцы, даже не догадываясь об этом, нередко провоцируют/ускоряют процесс прогара клапана, например, заправляя свою машину неподходящим для нее топливом. Но это, как говорится, тема уже совсем другой статьи.

Симптомы прогара клапана.

Как уже отмечалось ранее, признаки прогара клапана весьма схожи с симптомами неисправности системы зажигания, поэтому в первую очередь многие начинают ремонтировать именно ее. Но двигатель, несмотря на все ремонтные работы, продолжает по-прежнему барахлить и троить. Тогда-то и начинается судорожный поиск прочих возможных причин в движке и иных системах, хотя все дело в банальном клапане.

Самый главный симптом обозначенной проблемы – это троение движка, когда один или несколько цилиндров перестают функционировать. Происходит это потому, что прогоревший клапан при сгорании топлива начинает пропускать газы, которые не выталкивают поршень вниз, а напрямую выходят в коллектор.

Диагностировать данную неисправность, не разбирая движок, можно следуя определенному алгоритму действий:

• проверяем зажигание – целостность проводов, работоспособность распределителя, угол опережения зажигания;
• определяем проблемный цилиндр – колпачки высоковольтников сдергиваем со свечей, двигатель начнет глохнуть, если цилиндр работает, либо, если цилиндр неисправен, работа движка останется без изменений;
• замеряем компрессию: она, скорее всего, будет несколько ниже положенных 11 очков, к слову, это может быть показателем не только неисправности клапана, но и неисправности поршневой группы.

Теперь несколько слов о том, как, не разбирая движок, определить, с чем вы конкретно имеете дело – неисправностью клапана или поршневой группы.

1. Включите зажигание и снимите шланг сапуна. Из него должен выходить теплый воздух, в крайнем случае, небольшой дымок. Дым плотный, серый, пахнущий выхлопами – признак неисправности поршневой группы.
2. Из проблемного цилиндра выкрутите свечу. При повреждении поршня свеча будет в масле, а при прогоревшем клапане – в нормальном состоянии.
3. Снимите ГБЦ и замените поврежденный элемент. Если меняется клапан, то его обязательно нужно притереть, а также заменить вместе с ним все маслосъемные колпачки.

https://youtube.com/watch?v=7EEiCJcTPfM

Общие рекомендации по протяжке головки блока цилиндров

Напоследок давайте выделим основные советы, которые важно учитывать при выполнении такой работы:

1. Четко соблюдайте рекомендации производителя, касающиеся порядка затяжки болтов, а также необходимого момента. Все эти вопросы подробно рассмотрены в руководстве.

Приводить их нет смысла, так как для каждой модели они могут различаться.

2. Во время протяжки болтов пользуйтесь только исправным динамометрическим ключом. Не надейтесь на свой «глазомер» и «старый добрый» гаечный ключ.

3. При любом подозрении на низкое качество болта – производите замену. Здесь принцип «да, пойдет» может привести к множеству проблем в дальнейшем.

Перед тем, как закручивать болты, обязательно проверьте чистоту резьбы и ее состояние.

Учтите, что вторичное применение пружинных болтов запрещено – вы все равно не добьетесь нормальной протяжки.

Как следствие, через несколько сотен километров масло начнет выдавливать из-под прокладки.

4

Особое внимание уделите выбору прокладки – на ней должен быть указан допустимый момент усилия (превышать его не желательно)

При этом убедитесь, что цифры на изделии хотя бы приблизительно соответствуют рекомендации производителя.

5. При наличии «слепого» болта крепления внимательно заливайте масло. В противном случае его можно «переборщить» и болт просто не затянется до нужного момента.

При наличии сквозного отверстия резьбу желательно обработать специальным герметиком.

Помните, что протянуть головку блока цилиндров не сложно. Главное – четко соблюдать требования производителя и учитывать рекомендации в статье. Удачи на дорогах и конечно же без поломок.

Не так давно словил обрыв ГРМ, загнул клапана, менял прокладку гбц и тогда же удалил балансиры www.drive2.ru/l/9348412/Я вот сейчас даже думаю что у меня балансир заклинил при 5000 тыщах оборотов и поэтому порвался ГРМ, но сейчас не об этом.

Вот пришла пора проверить протяжку ГБЦ после 1000км пробега, это для тех кто до сих пор думает что повторная протяжка бред…Все болты были в пределах 80-90Nm, а один на 4 цилиндре и того меньше, вместо необходимых 100Nm.Так вот, повторяю еще раз для всех кто меняет прокладку ГБЦ.ПОВТОРНАЯ ПРОТЯЖКА ГБЦ ПОСЛЕ 1000км ОБЯЗАТЕЛЬНАЯ ПРОЦЕДУРА!

Так что имейте ввиду, чтобы потом не жаловались, что через 3 тыщи опять пробило ГБЦ и не орали SOS, тем более протянуть ГБЦ это пол часа делов.

Кстати, частый вопрос про порядок и момент затяжки. Я протягиваю в несколько подходов до 100Nm (один раз пробывал протягивать 110Nm и проблем тоже не было). Последовательность протяжки 40 — 70 — 90 — 100. Между протяжками жду минут по 20-30 пока собираю навесное. Перед последней протяжкой на 100Nm иногда приходится подождать и пару часиков, бывает какой нибудь болт тянется.Порядок протяжки такой

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.

Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Самый простой способ проверить, пробита ли прокладка головки блока цилиндров, показан на видео внизу страницы.

Главным залогом долговечности прокладки ГБЦ является идеальная плоскость прилегания у головки и блока цилиндров. Прилегающие поверхности должны быть чистыми, без раковин и шероховатостей.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Выбор прокладки

При покупке прокладки необходимо знать тип двигателя, установленного на Калине. Существует два варианта 8-клапанных моторов — ВАЗ 11183 и ВАЗ 11186. Эти моторы имеют разную поршневую группу и отличаются многими внешними элементами. На более старом варианте 11183 применяется толщиной 1,2 мм (артикул 21080-1003020-12, изготовитель ЗАО Лада-Имидж), а на новый 11186 требуется прокладка толщиной всего 0,43 мм. Этот нюанс необходимо учитывать при выборе новых деталей. Для 1,4-литрового 16 клапанного мотора требуется прокладка 11194-1003020-00 производства Federal-Mogul Corporation или можно поставить более дешевый вариант от Trialli (GZ1015001).

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8-клапанного сосуда одинаков. Отличия есть только в инжекторных машинах из дилерского центра, калина 2 с дилерским двигателем. Они имеют облегченную поршневую группу и керамические и металлические седла. В этом смысле зазоры различаются вверх на 0,05 мм. Зная порядок и схему регулировки, вы сможете отрегулировать клапана своими руками. За исключением отсутствия комплекта и комплекта шайб для регулировки. Идти за ними каждый раз на рынок и покупать весь ассортимент накладно.

Вот подробная схема регулировки клапанов ВАЗ 2108, 2109, 2114, 2115

1. Сначала нужно охладить двигатель. Можно использовать дополнительный вентилятор охлаждения от любого автомобиля ВАЗ. Ставим сверху так, чтобы поток воздуха был в сторону ДВС и включаем питание 12В;
2. При тюнинге 8-клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом открутить трос дроссельной заслонки от ресивера впускного коллектора;
3. Снимите клапанную крышку, боковую крышку ремня ГРМ. Отсоедините большой и малый шланги сапуна, идущие к ниппелю дроссельной заслонки;
4. Накачайте масло близко к чашкам клапана с помощью шприца или груши. Удобнее всего использовать обычный медицинский шприц с белым силиконовым шлангом на конце;
5. Установить регулировочное приспособление – рейку для прижатия клапана, также называемую линейкой;
6. Установите первое положение для регулировки. Поверните распределительный вал по часовой стрелке до метки и затяните на 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, ранее) крутить строго за коленвал. Если он вращается за распредвал, то ремень ГРМ может проскальзывать, а если этого не заметно и подвести клапанный моторчик, то он погнется;
7. Регулируйте в следующей последовательности: 1 выходная и 3 входные ячейки;
8. Поверните распределительный вал на 90 градусов. Установите 5 выходных ячеек и 2 входных ячейки;
9. Повернуть на 90 градусов. Установите 8 выходных ячеек и 6 входных ячеек;
10. Делаем последний поворот на 90 градусов и корректируем 4 выходные ячейки и 7 входных ячеек;
11. Монтируем в обратном порядке. Ставим новую прокладку под клапанную крышку, чтобы масло не вытекало.
12. В карбюраторных двигателях все осуществляется аналогичным образом. Сначала нужно открутить корпус фильтра и всасывающий трос. Частота такая же, как и у инжектора 30 000 км.

Проверка зазоров требуется и после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок крепления зенкуют специальным инструментом и намеренно утапливают в головку. Следовательно, необходимо соблюдать последовательность, выставлять оптимальные зазоры и повторять через 1000 км пробега.

Тюнинг двигателя 8кл под бензин увеличивает пробег между тюнингами. Если двигатель не рассчитан на работу на газовом оборудовании, то сёдла и клапана быстро прогорят, и чтобы хоть как-то продлить срок службы, зазоры нужно делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не плотный, т.е не открывается, значит, седло ушло на приличное расстояние в голову. В этом случае нужно измерить, на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена сиденья или самой ГБЦ.

Регулировка тепловых зазоров в клапанном механизме двигателя

Замер и регулировку зазоров прово­дим на холодном двигателе. Снимаем экран двигателя. Отсоединяем трос привода дроссель­ной заслонки от сектора дроссельно­го узла (см. «Замена троса привода дроссельной заслонки»). Отвернув три гайки крепления, сни­маем кронштейн троса привода дрос­сельной заслонки и отводим крон­штейн с тросом в сторону (см. «Сня­тие ресивера»).

Крестообразной отверткой ослаб­ляем затяжку хомута нижнего шланга вентиляции картера. . и снимаем шланг с патрубка крыш­ки головки блока цилиндров.

Крестообразной отверткой ослаб­ляем затяжку хомута шланга вен­тиляции картера (основной кон­тур). . и снимаем шланг с патрубка крышки головки блока цилиндров

Крестообразной отверткой ослаб­ляем затяжку хомута шланга вен­тиляции картера (контур холосто­го хода). . и отсоединяем шланг от патрубка крышки головки блока цилиндров

Ключом «на 10» отворачиваем две гайки крепления крышки го­ловки блока цилиндров. . и снимаем шайбы.

Снимаем две резиновые втулки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю крышку ремня привода ГРМ (см. «Проверка со­стояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки за­ зоров в механизме привода клапа­нов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода ге­нератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распредели­тельного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механиз­ма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40-50° (2,5-3 зуба на шкиве распредели­тельного вала). В этом положении валов проверяем набором щупов зазоры у первого..

. и третьего кулачков распреде­лительного вала. Зазор между кулачками распредели­тельного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм Если зазор отличается от нормы..

. то на шпильки корпусов под­шипников распределительного ва­ла устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).

Вводим «клык» приспособления между кулачком и толкателем (1 — приспособление, 2 — толкатель)

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель.

. и устанавливаем между краем толкателя и распределительным валом фиксатор, который удер­живает толкатель в нижнем по­ложении.

Фиксирование толкателей клапа­нов при замене регулировочной шайбы: 1 — фиксатор; 2 — регулировоч­ная шайба Переводим рычаг приспособления в верхнее положение

Пинцетом через прорезь подде­ваем и извлекаем регулировоч­ную шайбу. При отсутствии приспособления для регулировки клапанов можно вос­пользоваться двумя отвертками. Мощной отверткой, опираясь на ку­лачок, отжимаем толкатель вниз Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распреде­лительным валом, фиксируем толка­тель и вынимаем пинцетом регули­ровочную шайбу. Зазор регулируем подбором регули­ровочной шайбы с требуемой тол­щиной.

Для этого микрометром измеря­ем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+(А-С), мм, где «А» —замеренный зазор; «В» —толщина извлеченной шайбы; «С» — номинальный зазор; «Н» — толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в тол­катель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При пра­вильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая колен­чатый вал на пол-оборота, проверяем и при необходимости регулируем за­зоры других клапанов в последова­тельности, указанной в таблице.

Угол поворота коленчатого вала от положения совмещения меток, град	№ кулачков (отсчет — от шкива распределительного вала)
выпускной(зазор 0,35 мм)	впускной(зазор 0,20 мм)
40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Сборку двигателя проводим в обрат­ной последовательности. Перед установкой крышки головки блока цилиндров.

. заменяем ее уплотнительную прокладку новой.
