Как самостоятельно поменять прокладку гбц на автомобиле ваз 2109?

Как поменять своими руками?

Если вы ознакомитесь с приведенной ниже инструкцией, то учитывая все нюансы, сможете самостоятельно заменить уплотнитель на 16 клапанной ВАЗ 2112.

Инструменты и материалы

Итак, если меняем прокладку своими руками, перед выполнением задачи готовим следующее:

• комплект накидных ключей;
• свежее моторное масло и охлаждающая жидкость, если расходные материалы перемешались;
• динамометрический ключ, с его помощью будет выполняться затяжка болтов ГБЦ;
• емкость для сбора отработанной жидкости;
• две отвертки — с крестовым и плоским наконечником;
• чистая ветошь.

Канал Basile фомин обнародовал ролик, в котором продемонстрирована процедура замены прокладки головки блока в двигателе ВАЗ 2112.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля.
Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее.
В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка.
Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу.
Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их.
Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы.
После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами.
Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой.
Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала.
Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества.

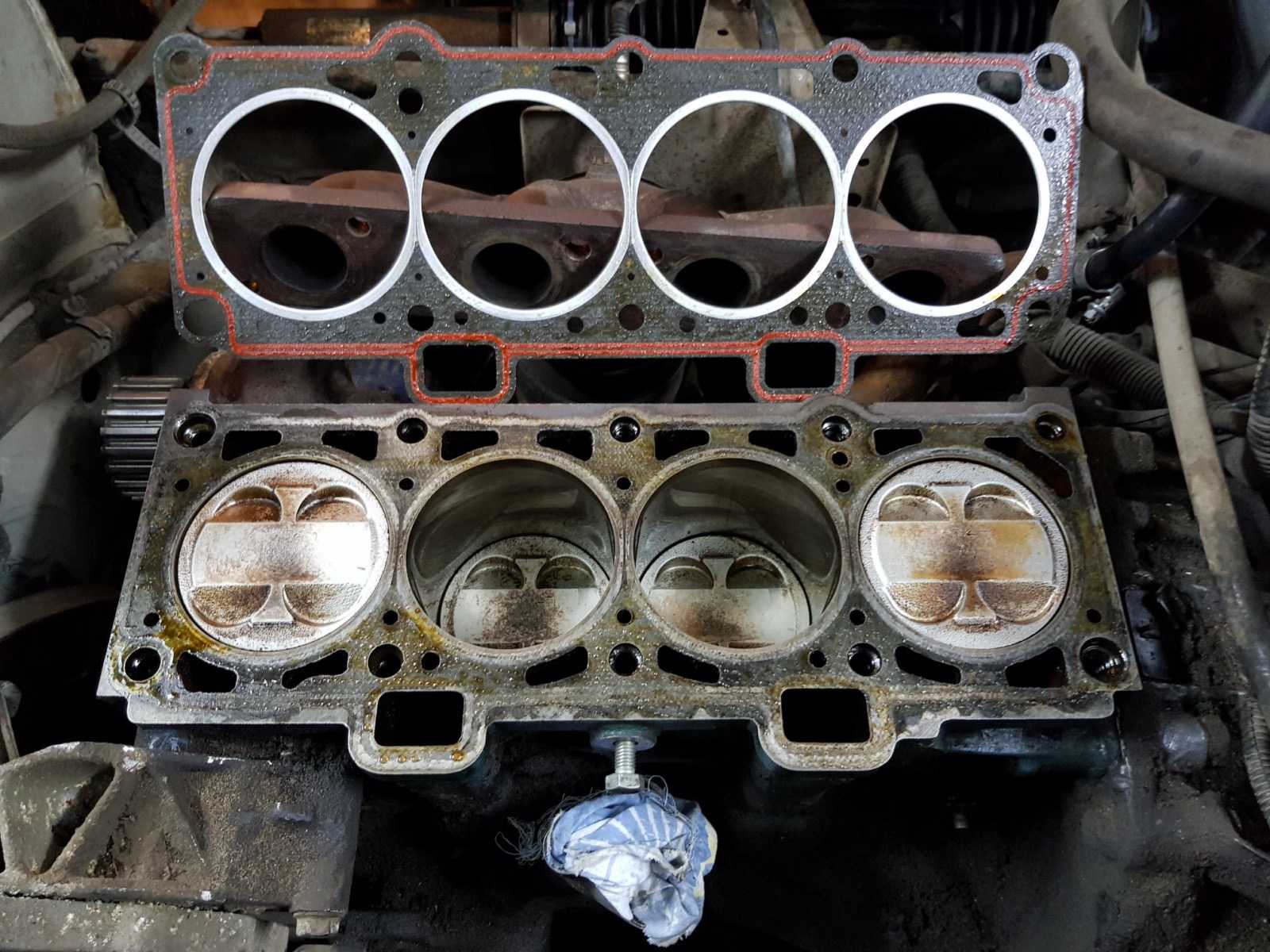

Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже.
Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают.
После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м

Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов

Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет.
Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

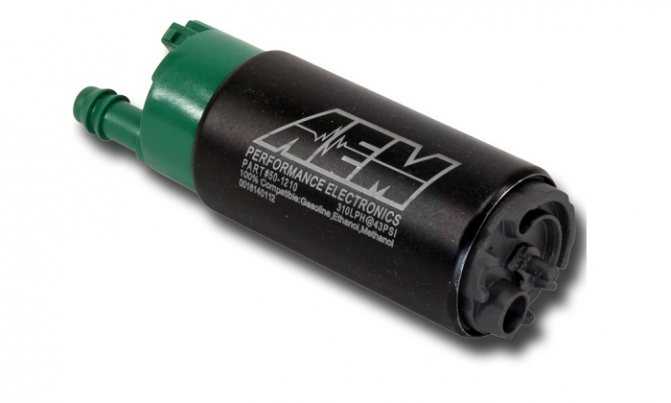

Проверка давления топливного насоса

Первым делом, которое нужно сделать, является нарочная проверка работы насоса. Для этого достаточно повернуть ключ зажигания не в крайнее положение и прислушаться, включается ли электробенсонасос (а именно такая вариация ставится в автомобиле Лада Приора). Если слышен несколько секунд шум, после чего щелчок — все нормально.

При помощи манометра проверка выполняется на рампе — именно там скрывается защитный колпачок клапана, который не позволяет внутрь попасть воздуху, однако выдавливает давлением топливо наружу. Первым делом следует открутить колпачок и проверить, не прорвана ли в нем резинка — это может быть главной причиной неработоспособности топливного насоса. Если он поврежден — лучше полностью заменить, благо, стоит он дешево. Затем скручивается золотник. Далее к выходу защитного клапана из насоса и подключается манометр. Нормальное давление — в диапазоне 380-400 кПа. Если оно будет ниже, то либо насос вышел из строя, либо в системе есть засор. Если больше, то вполне возможно, что неисправен внутренний манометр топливного насоса, и он просто чрезмерно качает горючее к карбюратору. Заменить его несложно.

Естественно, что перед тем, как проверить давление, включается зажигание, но сам двигатель — нет. Насос при этом сам выровняет давление до нужного параметра. Если этого не сделать, то давление будет на уровне 1 атмосферы с небольшим отклонением, ведь подкачка не выполняется.

Также следует учитывать, что все манипуляции проводятся при сниженном давлении топливного насоса. Для этого потребуется:

• снять заднее сидение и получить доступ к насосу (вывернув несколько винтов на прорезиненной крышке);
• отжать фиксатор и дать выработаться полностью топливу (двигатель будет на нейтральной передаче и заглохнет буквально спустя несколько секунд);
• далее необходимо включить зажигание и выровнять давление;
• рекомендуется также секунд на 2-3 включить стартер и тут же сбросить ключ зажигание в исходное положение (выключить зажигание).

Как поменять прокладку головки блока цилиндров ВАЗ 2110 самому?

Когда пора менять?

Многих владельцев автомобилей ВАЗ 2110 интересует вопрос, через сколько нужно менять прокладку. Во многом периодичность замены зависит от качества самой прокладки, чем материал качественнее, тем она служит дольше. Влияет на частоту замены интенсивность эксплуатации авто. Прокладка ГБЦ представляет собой резиновое изделие, которое со временем теряет свою упругость, твердеет, трескается и перестает выполнять свою главную функцию –герметизацию соединения ГБЦ с блоком цилиндров.

Качество прокладки имеет большое значение для исправной работы двигателя. Если не следить за ее состоянием, то мотор быстро выработает свой ресурс. Есть признаки, по которым можно сделать вывод о необходимости ее замены:

появление белого пара в выхлопных газах,
внешние течи на соединениях ГБЦ тосола или моторного масла;
масляные пятна в тосоле;
большое количество масла в поддоне;
появление пены вокруг заливной крышки.

Наличие паров в отработанных газах можно проверить, открутив крышку на расширительном бачке и надев пакет на горловину. Если он надуется после непродолжительной работы двигателя, значит, прокладка пришла в негодность.

Процесс замены (для 8 и 16 клапанных авто)

Замена прокладки ГБЦ на ВАЗ 2110 с 8-ю и 16-ю клапанами не сильно отличается и может быть выполнена самостоятельно. Поэтому достаточно разобраться в общем, как выполнить замену. Проводить работы удобнее на смотровой канавке или эстакаде. Заранее следует запастись набором инструментов и расходным материалом в виде новой прокладки.

Новый расходный материал для ГБЦ

Этапы

1. Сначала обесточиваем автомобиль: снимаем минусовую клемму на АКБ.
2. Затем отсоединяем приемную трубу глушителя.
3. Далее, демонтируем карбюратор на ВАЗ 2110.
4. На следующем этапе занимаемся электропроводкой: отсоединяем провода от свечей зажигания, отключаем разъемы датчиков температуры и давления уровня масла.
5. Отсоединяем от впускного коллектора трубу вакуумного усилителя.
6. На ВАЗ 2110 отсоединяем датчик-распределитель зажигания.
7. Вместе с топливным насосом демонтируем корпус вспомогательных агрегатов.
8. Далее, ослабляем крепежный болт натяжного ролика, снимаем ремень ГРМ и ролик.
9. Зафиксировав зубчатый шкив распредвала от проворачивания, откручиваем болт и снимаем шкив с помощью двух отверток.

Снимаем штив распределительного вала

Откручиваем гайки, удерживающую заднюю крышку ГРМ и демонтируем ее.
С помощью крестовой отвертки ослабляем хомуты и отсоединяем шланги, идущие к выпускному патрубку головки блока цилиндров.
Используя шестигранник выкручиваем 10 крепежных болтов головки блока.

Последовательно откручиваем все болты

Винты вынимаются с шайбами.
Демонтируем ГБЦ вместе с прокладкой.

Снимаем головку блока для замены прокладки

Винты относятся к многоразовым деталям, но, если они стали длиной более 135,5 мм, то их следует поменять на новые. Перед закручиванием в головку болты нужно смазать моторным маслом.

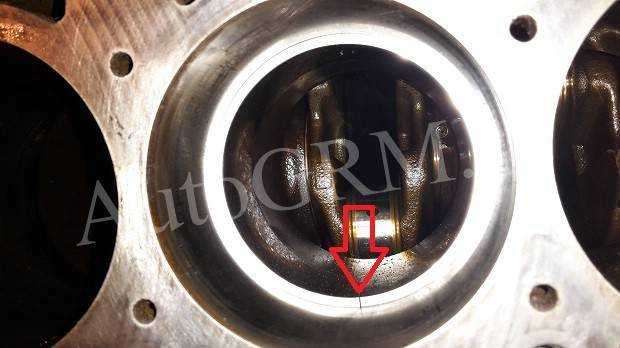

Поверхности соприкосновения блока цилиндров и головки должны быть ровными без дефектов, сухими и чистыми, поэтому их нужно тщательно очистить от загрязнений и остатков предыдущей прокладки. Если есть какие-то явные дефекты, их нужно убрать. В резьбовых отверстиях не должно быть остатков масла и охлаждающей жидкости.
Устанавливаемая прокладка также должна находиться в сухом и чистом состоянии. При установке следует проконтролировать, чтобы отверстие, через которое проходит масло, располагалось между 3-м и 4-м цилиндрами.
Перед установкой ГБЦ нужно проверить, чтобы клапаны первого цилиндра были закрыты.
Затягиваем болты, в соответствии со схемой, в четыре этапа.

Закручиваем болты согласно схеме На каждом этапе болты затягиваются с определенным моментом:

• на 1-м — 20 Н·м;
• на 2-м — 69,4–85,7 Н·м;
• на 3-м нужно довернуть на 90 градусов;
• на 4-м проворачиваются окончательно на 90 градусов.

1. Далее, сборка продолжается в обратном порядке. При этом нельзя проворачивать распредвалы и коленвал, пока не будет установлен ремень ГРМ. Устанавливать шкив распределительного вала нужно так, чтобы выступающая часть ступицы была повернута к силовому агрегату.
2. После окончательной сборки нужно проверить все зазоры на клапанах и отрегулировать натяжение ремня ГРМ.

Таким образом, пользуясь данной инструкцией замену прокладки ГБЦ на ВАЗ 2110 не трудно выполнить, как с агрегатами, имеющими 8 клапанов, так и 16 клапанными двигателями.

В этом видео показан процесс снятия, установки ГБЦ и замены прокладки головки.

Последствия несвоевременной замены

Если прокладка ГБЦ на «Десятке» повредилась или износилась, это приведет к следующим неисправностям:

1. Моторная жидкость начнет попадать в антифриз, а хладагент, соответственно, в масло. Такая проблема станет причиной перегрева двигателя и кипения охлаждающего вещества.
2. Из выхлопной трубы будет выходить пар, а мощность силового агрегата снизится до минимума.
3. Двигатель может глохнуть на холостых оборотах и при движении в гору, возможны провалы при нажатии на педаль газа.
4. Охлаждающая жидкость, которая попадет в систему смазки, будет затруднять работу масла из-за того, что при смешивании вещества потеряют свои изначальные характеристики.

В итоге регулярное использование авто с изношенной прокладкой приведет к снижению срока службы мотора машины.

Длина болтов гбц приора

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров лада приора снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.

Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», ключ-шестигранник «на 10», отвертка.

Прокладка головки блока — однократного использования, поэтому при каждом снятии головки блока прокладку необходимо заменять.

• 1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
• 2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
• 3. Снизьте давление в системе питания, если работа выполняется сразу после поездки (см. «Снижение давления топлива в системе питания двигателя»).
• 4. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
• 5. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
• 6. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра лада приора»).
• 7. Отсоедините от дроссельного узла шланги подогрева, малой ветви системы вентиляции картера, продувки адсорбера, воздухоподводящий рукав, колодки жгутов проводов датчика положения дроссельной заслонки и регулятора холостого хода (см. «Снятие и установка дроссельного узла»).
• 8. Снимите дроссельный узел ваз 2170 (см. «Снятие и установка дроссельного узла»).
• 9. Отсоедините колодки жгута проводов от катушек зажигания приора. Снимите катушки зажигания и выверните свечи зажигания (см. «Замена и обслуживание свечей зажигания»).

10. Отсоедините колодку жгута проводов от датчика аварийного падения давления масла…

11. …от датчика температуры охлаждающей жидкости системы управления двигателем приора…

12. …и показателя фаз.

13. Ослабьте затяжку хомутов и отсоедините пять шлангов системы охлаждения priora от патрубков термостата.

14. разъедините колодку жгута проводов от датчика указателя температуры охлаждающей жидкости.

15. Отверните ключом «на 13» гайку крепления наконечника «массового» провода…

16. …и снимите провод.

17. Раскрутите гайку штуцера топливного шланга и отсоедините его от трубки топливопровода ваз 2171.

Наконечник трубки топливопровода уплотнен резиновым кольцом. Не потеряйте его при разборке. Сильно обжатое или надорванное уплотнительное кольцо замените.

18. Выверните винт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимите пластину.

19. Ключом «на 10» раскрутите болт крепления…

• 20. …и отсоедините «массовый» провод от головки блока.
• 21. Снимите впускной коллектор (см. «Замена прокладки крышки головки блока цилиндров лада приора»).
• 22. Снимите крышку головки блока (см. «Замена прокладки крышки головки блока цилиндров»).

23. Выверните шестигранным ключом «на 5» болты крепления и снимите переднюю защитную крышку ремня привода газораспределительного механизма..

24. …и вытащите крышку.

25. Шестигранным ключом «на 5» выверните болты крепления нижней передней крышки ремня привода газораспределительного механизма…

26. …и демонтируйте крышку.

27. Ослабьте ключом «на 15» болт крепления натяжного ролика ваз 2171.

28. . и выньте ремень привода газораспределительного механизма.

29. Удерживая шкивы распределительных валов ваз 2170 от проворачивания, выверните болты крепления шкивов…

30. …и достаньте шкивы…

31. …и извлеките шпонки из пазов хвостовиков валов.

Для удерживания от проворачивания распределительных валов при выворачивании болтов крепления зубчатых шкивов распределительных валов рекомендуем пользоваться приспособлением, показанным на фото.

У шкивов впускного и выпускного распределительных валов одинаковые посадочные размеры, но на шкиве впускного распределительного вала закреплен диск, обеспечивающий работу датчика фаз.

32. Вывернув ключом «на 15» болт крепления, снимите натяжной ролик.

Обратите внимание на то, что под роликом установлено дистанционное кольцо

33. Вывернув ключом «на 15» болт крепления, снимите опорный ролик ваз 2170.

34. Выверните ключом «на 10» пять болтов крепления задней защитной крышки ремня привода газораспределительного механизма.

35. . и снимите крышку.

Порядок затяжки болтов крепления головки блока цилиндров

36. Выверните шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров лада приора в порядке, обратном затяжке.

37. . и достаньте головку блока с двигателя.

• Не забивайте отвертку или другие инструменты между головкой и блоком цилиндров.
• Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

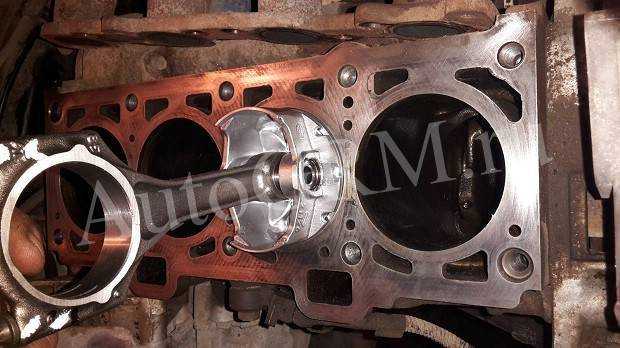

Кривошипно-шатунный механизм

Этот основной узел двигателя, состоит в основном из следующих групп:

Каждая деталь группы имеет ещё по несколько дополнительных элементов. Как, например, каждый поршень несёт комплект уплотнительных колец, соединительный палец и фиксирующие скобы для пальца. Коленчатый вал имеет подшипники, сальники. Наиболее интересна структура шатунов.

Принцип работы механизма

Двигатели ВАЗ, как и остальных автомобилей, основаны на взрывообразном сгорании топлива. Поршень создаёт определённое сжатие воздушно-бензиновой смеси, искра от искрообразователя поджигает её, толкая поршень вниз, а кривошипно-шатунный механизм (КШМ) преобразует поступательное движение во вращательное. Это происходит за счёт особой формы коленчатого вала. Точки крепления шатунов расположены так, что в то время, когда толкающие поршни шатуны поднимаются, толкаемые поршнем – опускаются. И такой процесс идёт посменно.

Неисправности подвески автомобиля Лада Приора

Немало слов было сказано о том, что нужно «перебирать» ходовую. Каждый шум или стук может вызвать беспокойство даже у опытного автолюбителя, потому что он знает, что внизу есть несколько ценных узлов и механизмов – никто не хочет, чтобы сломались именно они. Но со временем, научившись определять причины неисправности по первичным признакам «болезни», можно примерно оценить стоимость ремонта.

Шум или стук в передней подвеске Лада Приора

Больше беспокойства насчет ходовой вызывают именно посторонние звуки – как будто какая-то важная деталь «оголилась», потеряв защиту, и теперь нещадно избивается до полного износа. Есть несколько причин, из-за которых могут доноситься странные звуки с передней части:

ГБЦ ВАЗ 2112

В головке находятся два распределительных вала, 16 клапанов с направляющими втулками и седлами и 16 гидрокомпенсаторов.

Тарелка впускного клапана имеет несколько больший диаметр, чем выпускного. Это сделано для лучшего наполнения цилиндров рабочей смесью.

Распределительные валы — пятиопорные, литые, чугунные, у каждого — по восемь кулачков. Распределительные валы впускных и выпускных клапанов не взаимозаменяемы. Опоры распределительных валов выполнены в головке, а их крышки объединены в корпус подшипников, устанавливаемый на головку. Заменять корпус подшипников необходимо в сборе с головкой цилиндров. Сверху корпус подшипников закрыт крышкой головки блока с маслозаливной горловиной.

Замена прокладки

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.

Порядок выполнения работы:

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия.

3. Слейте охлаждающую жидкость.

4. На моделях с впрыском топлива снизьте давление в системе питания, если работа выполняется сразу после поездки.

5. Отсоедините приемную трубу глушителя от выпускного коллектора.

6. Снимите термостат.

7. Отверните гайку 1 крепления кронштейна к подводящей трубе водяного насоса и ослабьте затяжку гайки 2 крепления кронштейна к выпускному коллектору.

8. Отведите кронштейн в сторону.

9. Отсоедините колодку с проводами от датчика уровня масла в картере двигателя.

Регламент технического обслуживания Лада Приора

Для Приоры периодичность технического обслуживания производителем принята кратной 15 тыс. км пробега.

Наименование работы	Пробег автомобиля ВАЗ 2170,2171,2172, т.км
3	15	30	45	60	75	90	105
Двигатель
Убедитесь в отсутствии посторонних шумов и стуков двигателя	+	+	+	+	+	—	+	+
Проверьте уровень охлаждающей жидкости в бачке	—	+	+	+	+	—	+	+
Проверьте герметичность системы охлаждения	+	+	+	+	+	+	+	+
Проверьте герметичность системы питания (топливной)	+	+	+	+	+	+	+	+
Подтяните крепления подушек двигателя	—	—	—	—	—	+	—	+
Проверьте состояние ремня ГРМ и совпадение меток	—	—	—	—	—	—	—	+
Замените ремень ГРМ	—	—	—	+	—	—	—	—
Замените масляный фильтр, масло в двигателе и проверьте уровень масла	+	+	+	+	+	+	+	+
Замените охлаждающую жидкость*	—	—	—	—	—	+	—	—
Замените воздушный фильтр двигателя	—	—	+	—	+	—	+	—
Замените свечи зажигания	—	—	+	—	+	—	+	—
Замените топливный фильтр	—	—	+	—	+	—	+	—
Замените датчик концентрации кислорода	—	—	—	—	—	+	—	—
Проверьте токсичность отработавших газов	+	+	+	+	+	+	+	+
Убедитесь в отсутствии ошибок в электронной системы управления двигателем (ЭСУД)	+	+	+	+	+	+	+	+
Трансмиссия
Убедитесь в отсутствии посторонних шумов и стуков в коробке передач (КПП), сцеплении и приводах передних колес	+	+	+	+	+	+	+	+
Проверьте приводы управления КПП и четкость переключения передач	+	+	+	+	+	+	+	+
Проверьте уровень масла в КПП	—	+	+	+	+	—	+	+
Проверьте герметичность КПП	+	—	+	—	+	—	+	—
Проверьте состояние приводов колес и состояние реактивной тяги	—	+	+	+	+	+	+	+
Подтяните подушки трансмиссии	+	+	+	+	+	+	+
Замените масло в коробке передач*	—	—	—	—	—	+	—	—
Ходовая часть
Проверьте состояние элементов передней и задней подвесок, состояние резинометаллических шарниров и чехлов элементов подвесок	—	+	+	+	+	+	+	+
Подтяните крепления передней и задней подвесок	+	+	+	+	+	+	+	+
Проверьте и отрегулируйте сход-развал передних колес	+	—	+	—	+	—	+	—
Сделайте балансировку колес и переставьте их по рекомендуемой схеме	—	—	+	—	+	—	+	—
Рулевое управление
Проверьте надежность крепления рулевой колонки	+	+	+	+	+	+	+	+
Проверьте состояние шарниров рулевых тяг; их защитных колпачков и состояние чехлов рулевой рейки	—	+	+	+	+	+	+	+
Проверьте исправность ЭУР (электромеханического усилителя руля)	+	+	+	+	+	+	+	+
Проверьте люфт рулевой рейки	—	+	+	+	+	+	+	+
Тормозная система
Проверьте уровень тормозной жидкости в бачке, а также исправность контрольной лампы в панели приборов о недостатке жидкости	—	+	+	—	+	+	—	+
Проверьте герметичность соединений гидравлического привода тормозов, а также состояние шлангов и трубок	+	+	+	+	+	+	+	+
Проверьте состояние передних тормозных колодок	—	+	+	+	+	+	+	+
Проверьте состояние чехлов и смазки направляющих пальцев тормозных механизмов передних колес	+	+	+	+	+	+	+	+
Проверьте состояние задних тормозных колодок	—	—	+	—	+	—	+	—
Проверьте герметичность рабочих тормозных цилиндров	+	—	+	—	+	—	+	—
Проверьте регулировку ручника	+	—	+	—	+	—	+	—
Замените тормозную жидкость**	—	—	—	+	—	—	+	—
Проверьте работоспособность вакуумного усилителя тормозов	—	—	—	+	—	—	+	—
Проверьте работоспособность регулятора давления тормозных сил задних колес	—	—	+	—	+	—	+	—
Проверьте эффективность торможения передних и задних колес	+	+	+	+	+	+	+	+
Электрооборудование
Проверьте отсутствие следов замыканий и видимых повреждений изоляции проводов	+	+	+	+	+	+	+	+
Проверьте работоспособность электрооборудования: генератора, освещения салона, световой и звуковой сигнализации, печки, контрольных приборов, очистителей стекол и фар, обогрева заднего стекла и передних сидений, омывателей, корректора света фар, электропривода стеклоподъемников и наружных зеркал	+	+	+	+	+	+	+	+
Проверьте состояние и натяжение ремня привода генератора	—	+	+	+	+	+	+	+
Замените ремень привода генератора	—	—	—	—	+	—	—	—
Зачистите и смажьте клеммы и зажимы аккумулятора	—	—	+	—	+	—	+	—
Проверьте заряд аккумулятора	—	+	+	+	+	+	+	+
Зачистите контактные кольца генератора, проверьте износ и прилегание щеток	—	—	—	—	+	—	—	—
Зачистите коллектор стартера, очистите и смажьте детали привода стартера, проверьте износ и прилегание щеток	—	—	—	+	—	—	+	—
Проверьте границы световых пучков фар	+	—	—	+	—	—	+	—
Кузов
Проверьте кузов на наличие сколов, трещин, коррозии	—	+	+	+	+	+	+	+
Проверьте работоспособность замков дверей, капота, крышки багажника, а также механизмов сидений и ремней безопасности	+	+	+	+	+	+	+	+
Замените воздушный фильтр салона	—	+	+	+	+	+	+	+
Прочистите дренажные отверстия дверей и порогов	—	+	+	+	+	+	+	+
Смажьте трущиеся участки ограничителей открывания дверей, шарниры и пружины крышки люка топливного бака, замочные скважины дверей и крышки багажника	—	—	+	—	+	—	+	—

* Или через 5 лет, в зависимости от того, что наступит раньше.

** Или через 3 года, в зависимости от того, что наступит раньше.

*** При необходимости дозаправить.

При пробеге автомобиля больше 105 тыс. км операции регламента технического обслуживания следует проводить с периодичностью, указанной в таблице.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру.

По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо.

Кольца в канавках поршня должны обязательно легко вращаться.

Процесс замены прокладки

Для того, чтобы было провести замену быстрее и удобнее понадобится яма, эстакада или подъемник. Как показывает практика, то не всегда под рукой есть такие удобства и приходится мучиться в гараже. Рассмотрим, поэтапный процесс замены прокладки ГБЦ:

1. Демонтируем «клемму-минус» с АКБ.

2. Для замены прокладки необходимо очистить каналы головки от охлаждающей жидкости, поэтому сливаем ее в ранее заготовленную емкость.

3. Сбрасываем давление в топливной системе.

4. Подобравшись к двигателю снизу необходимо демонтировать приемную трубу.

5. Следующим этапом становится демонтаж термостата.

6. Поскольку необходимо заменить саму прокладку, то разбирать головку не будем и демонтируем ее вместе с распределительными валами.

7. Снятие ГБЦ происходит вместе с топливной рампой.
8. Отключаем датчики распределительных валов и масла в моторе.

9. Проводим демонтаж ремня ГРМ.

10. Теперь, необходимо зафиксировать распределительные валы, а потом снять шкивы, чтобы они не мешали.

11. Проводим демонтаж датчика охлаждения.
12. Снимаем клапанную крышку. Для этого необходимо выкрутить болты крепления. При сборке болты должны закручиваться по определённому порядку и с определённым моментом.
13. Теперь, можно поднять головку блока цилиндров.
14. Удаляем остатки прокладочного материала с поверхности блока и ГБЦ.
15. Устанавливаем новую прокладку на поверхность головки. Если прокладочный материал имеет красную окантовку, то герметик применять не нужно, а вот если его нет – то прокладку необходимо смазать графитовой смазкой и по контуру нанести герметик.
16. Ставим головку блока на место и закручиваем винты в последовательности за схемой.
17. Вся остальная сборка проводится в обратном порядке.

Теперь прокладка заменена и можно дальше использовать автомобиль.

Выбор прокладки ГБЦ

Прежде чем приступить к выбору прокладки головки блока за каталожным номером, необходимо рассмотреть, какие бывают прокладочные материалы. Рассмотрим, основные виды прокладок ГБЦ:

• Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
• Металлические. Это одни самых надежных и качественных расходных материалов.
• Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Прокладка ГБЦ металлическая

Итак, теперь можно рассмотреть оригинальную прокладку, а также заменители, которые применяются. В основном, все производители ставят маркировку прокладок согласно оригинала.

Причины выхода из строя

Причин, которые послужили тому, что прокладка ГБЦ вышла из строя не много, но каждый владелец автомобиля обязан их знать. Итак, рассмотрим, основные из них:

• Износ. Каждый элемент автомобиля имеет свой срок службы эксплуатации, а поэтому изношенность детали просто неизбежна.
• Прогиб или деформация головки блока цилиндров может привести к тому, что произойдет пробой прокладки или на ее поверхность попадет горячий антифриз.
• Закипание автомобиля может привести к тому, что прокладка выйдет из строя.

Признаки замены

Для верной диагностики и определения неисправностей необходимо правильно диагностировать.

Белый пар из выхлопной — повод задуматься!

Рассмотрим, основные прямые и косвенные признаки того, что прокладка ГБЦ поверглась износу и требует замены:

• Из выхлопа начинает идти белый пар;
• На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
• В охлаждающей жидкости появляются следы масла;
• В поддоне скапливается внушительное количество смазывающего вещества;
• Около заливной крышки образуется пена.

Теперь все вопросы рассмотрены, установлены причины, признаки и способ замены прокладки головки блока цилиндров.
