Процесс замены крана
Те автовладельцы, у которых изумительно развито инженерное чутьё, которых природа наделила конструкторскими способностями, сразу замечают, что слабым звеном в системе отопления Нивы Шевроле является вентилятор. Их также особо не устраивает конструкция воздуховодов. Именно по этой причине изначально рекомендуется провести модернизацию этих двух составляющих. Те, кто уже прошёл этот путь, утверждают, что останавливаться на достигнутом результате совершенно неразумно, поскольку, помимо этого, даже кран печки неспособен максимально качественно выполнять свою работу. Причиной этому является его малое внутреннее сечение. По такому неширокому пространству охлаждающая жидкость не может двигаться быстро, соответственно, невозможно рассчитывать на быстрый обогрев салона. Ещё хуже, когда отопление становится неэффективным по причине выхода со строя этого крана. В этом случае возникает необходимость провести определённые ремонтные работы, в процессе проведения которых у многих возникает вопрос, чем можно заменить кран отопителя на Ниве 21214. Мы поможем вам разобраться и в этом вопросе.
Читать дальше: Аксессуары для лада гранта интернет магазин
Алгоритм проведения замены
Итак, если у вас возникла критическая ситуация, при которой кран печки нуждается в замене, вам, безусловно, первоначально понадобится определиться с тем, какой кран вам в этом случае больше подойдёт. Опытные мастера рекомендуют отдать предпочтение кранам с иномарок. Они выигрывают за счёт более продолжительного эксплуатационного срока, а также высокой эффективности работы.
Кстати, если вы желаете минимизировать свои финансовые расходы, а также не подвергать себя трудоёмким действиям в дальнейшем, лучше всего обратить внимание на краны с бюджетных моделей Volkswagen или Opel. Итак, после того, как вы не только определились, но и уже приобрели желаемый вариант замены, можно приступать к непосредственным действиям
Первоначально следует отсоединить шланг от патрубка. Такое действие довольно сложное, поскольку шланг крепко сидит на патрубке. При неаккуратном движении рука может соскользнуть и вы можете получить травму. По этой причине рекомендуем вам надеть перчатки, позволяющие избежать таких печальных последствий.
Теперь при помощи отвёртки открутите саморезы, которые фиксируют уплотнитель, прижимая его к перегородке. После снятия саморезов слегка подковырните уплотнитель и снимите его полностью. Следующие действия вам будет удобнее провести с салона авто, они заключаются в том, что вам нужно ослабить прижимной винт крана, воспользовавшись рожковым ключом.
Далее, снимите тросик с рычага крана. Остаётся открутить фиксирующие элементы, удерживающие радиатор. В качестве них могут выступать и винты, и гайки. Вот теперь у вас получится извлечь кран, остаётся снять патрубок, освободив его от фиксирующих гаек.
Теперь предстоит работа по установке нового крана. Все действия выполняются точно так же, только в обратной последовательности. Рекомендуем вам при креплении радиатора воспользоваться небольшой хитростью. Просто закрученные гайки практически мгновенно выпадают. Чтобы избежать этого, возьмите пластилин, на него насадите гайки и закрутите их. При сборке будьте внимательны с тросиком. Нельзя уменьшать его длину, в противном случае будет сложно выполнять некоторые действия с печкой, в частности регулировать температурный или скоростной режим подачи потока тёплого воздуха.
Итак, не бойтесь самостоятельно выполнять некоторые действия, позволяющие улучшить работу отдельных устройств вашего транспортного средства. Если вы будете неукоснительно следовать нашим рекомендациям, вы сможете порадоваться достигнутым результатам.
Замена крана отопителя 21213 — кран печки Нива
При необходимости замена крана отопителя 21213 Нива проводится довольно быстро на ближайшей станции технического обслуживания. Естественно, за процедуру придется уплатить согласно тарифу автосервиса. Между тем операция не настолько сложная и трудоемкая, чтобы нельзя было обойтись без мастеров-автомехаников. Эта нехитрая деталь спокойно меняется самостоятельно, даже несведущему автолюбителю на это понадобится не более 2 часов.
Зачем нужно менять краник
В автомобилях Нива, как и в классических моделях Жигулей, управление интенсивностью нагрева салона осуществляется с помощью специального крана. Он установлен на подающем патрубке с охлаждающей жидкостью, идущем к радиатору отопителя. Кран печки сделан таким образом, чтобы открывать и перекрывать поток всего за пол-оборота штока. Благодаря этому краником можно управлять с помощью тяги, присоединенной к рычажку на центральной консоли.
В действительности кран отопителя никто не использует в качестве регулятора, чаще его применяют для отсечения печки от двигателя Нивы на летний период. Тут и возникают следующие проблемы:
- краник заклинивает в одном положении, закрыть его невозможно;
- после теплого периода кран закисает и не желает открываться;
- деталь начинает протекать в любое время года.
Если на лето не перекрыть поток жидкости, то в салоне ВАЗ-21213 станет очень жарко. Это в Шевроле Ниве кран отсутствует как слабое звено, а печка греется постоянно. Конструкция обычной Нивы на это не рассчитана и проблему нужно как-то решать.
Та же ситуация и в остальных двух случаях, причем из-за протечки внутри машины будут скапливаться вредные пары антифриза. Поскольку конструкция крана отопителя не предусматривает его ремонта, то деталь нужно только менять.
Что поставить взамен
Прежде чем торопиться в магазин за новой деталью, стоит сначала разобрать узел и убедиться, что во всех бедах виноват именно краник. Нередко бывает, что протекает место уплотнения между ним и радиатором отопителя, где стоят резиновые прокладки. Они раскисают и начинают пропускать охлаждающую жидкость. Причиной заклинивания может стать тяга, присоединенная к элементу.
Некоторые владельцы ВАЗ-21213 предпочитают для надежности ставить обычный сантехнический кран диаметром 15 мм (DN 15), соединив его с печкой гибкими патрубками. Вариант надежный, поскольку водопроводная арматура долговечнее автомобильной детали. Но тогда лучше забыть об удобном управлении, потому что придется каждый раз нырять под вещевой ящик со стороны переднего пассажира, чтобы открыть или закрыть вентиль. Еще его ставят со стороны двигателя, под капотом, в результате — те же «удобства».
Как заменить кран на ВАЗ 2101-2107 «классика», «Волга», «Нива», «Ока» (порядок работ)
Операции по замене крана отопителя на различных автомобилях очень схожи и отличаются в основном необходимостью в демонтаже некоторых деталей для осуществления доступа к вышедшему из строя крану.
Далее будет подробно рассмотрена замена крана на автомобилях ВАЗ 2101-07 «классика».
По инструкции, перед тем как приступить к снятию патрубков, необходимо слить жидкость из системы охлаждения двигателя. Эту операцию можно опустить, учитывая тот факт, что радиатор печки и патрубки находятся выше уровня основного радиатора. При этом следует учесть, что какая-то часть охлаждающей жидкости все равно вытечет, поэтому необходимо иметь под рукой небольшую емкость.
Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора отопителя. Не забудьте подставить емкость для слива вытекающей из патрубков охлаждающей жидкости под шланги.
Ключом на «8» отворачиваем два самореза и снимаем уплотнитель с труб радиатора.
В салоне машины снимаем полку панели приборов. Для удобства снимаем корпус вещевого ящика. На ВАЗ 2104, 2107 с панелью приборов с боковыми воздуховодами, необходимо также демонтировать воздухопровод, отвернув гайку на «10» и поддев шлицевой отверткой защелки по периметру.
Ключом на «7» ослабляем затяжку винта и отсоединяем тягу привода крана печки (1).
Снятие крана печки
Ключом на «10» отворачиваем две гайки крепления крана к радиатору отопителя (2) и снимаем кран отопителя вместе с впускной трубой и резиновой прокладкой.
Ключом на «10» отворачиваем две гайки и отсоединяем от крана впускной патрубок с прокладкой
Обратите внимание на профиль прокладки

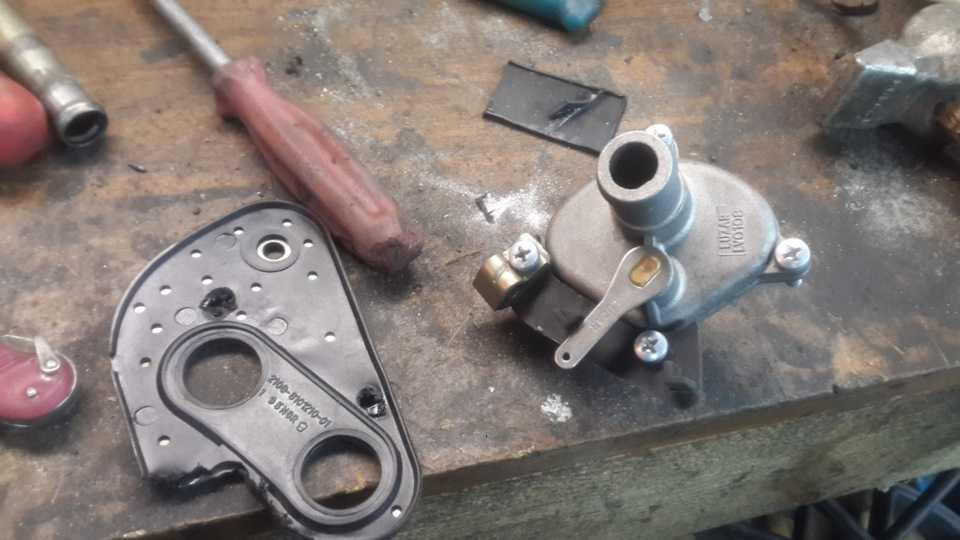

Снимаем и переставляем на новый кран скобу крепления тяги привода.
Устанавливаем новый кран с новыми прокладками в порядке, обратном снятию. Для «перестраховки» наносим герметик на поверхность состыковки крана и радиатора, а также крана и трубы впускного патрубка.
Установка нового крана отопителя
Заполняем жидкостью систему охлаждения двигателя (при полном сливе) или доливаем часть жидкости, которая вытекла из патрубков и радиатора при замене, и убеждаемся в герметичности соединения крана с радиатором отопителя и впускным патрубком.
Как починить резистор?
Перед тем, как ремонтировать резистор, необходимо убедиться, что он неработоспособен. Для этого нужно включить зажигание и проверить его работу — как будет дуть воздух. Этот прибор отвечает за работу вентилятора, точнее, частоту его вращения. Если вентилятор не работает в первых трех положениях скорости, то устройство неисправно.
Проверка прибора на исправность
Чтобы поменять резистор, нужно выдвинуть вперед бардачок, не вынимая его. Отключаем колодку проводов. Далее извлекаем прибор, устанавливаем новую деталь. После окончания процесса следует проверить работу вентилятора при разных скоростях (автор — Andre Vladimirovich).
Как поменять и модернизировать печку на Ниве своими руками?
Ни один автомобилист не сможет отрицать важность отопительной системы. Благодаря отопителю в холодное время года водитель может быстрее прогреть машину, а его выход из строя может доставить хлопоты автовладельцу
Подробнее о том, почему печка Нива выходит из строя и как правильно поменять радиатор отопителя, мы расскажем ниже.
Возможные неисправности отопителя и способы их устранения
Вишневая Нива Шевроле Если в ВАЗ 21214 перестала работать печка, то в принципе, ее ремонт своими руками — это не особо сложная задача.
Причины неисправности, по которым печка Нива отказывается работать, приведены ниже:
- Выход из строя добавочного резистора. Этот элемент системы находится за вещевым ящиком и предназначен он для управления вентилирующим устройство нагнетания теплого воздушного потока в салон. Проблема решается путем замены.
- Износ патрубков. Со временем патрубки начинают изнашиваться, этому особенно способствуют температурные перепады. Для обнаружения износившихся шлангов каждую магистраль необходимо внимательно осмотреть. Об износе могут свидетельствовать трещины и другие повреждения патрубков, через которые может выходить антифриз.
- Неисправен кран отопителя. О поломке этого компонента могут свидетельствовать следы утечки охлаждающей жидкости в салоне авто. Если производится замена крана отопителя, то лучше использовать керамическое устройство, его ресурс эксплуатации обычно в несколько раз выше, чем у традиционных металлических устройств.
- Проблемы в работе блока управления. Ремонт этой части лучше доверить квалифицированному электрику.
- Вышел из строя радиатор печки. На Нива 21213 его можно без проблем заменить своими руками, об этом мы расскажем ниже (автор видео — канал ХОЗЯИН G).
Поломку резистора вентилятора найти очень просто — вентилятор работает только на максимальной скорости.
Инструкция по замене печки
Замена радиатора печки Нива производится следующим образом:
- Сначала следует слить всю охлаждающую жидкость из отопительного узла и блока цилиндров, для этого подставьте емкость под сливное отверстие и выкрутите крышку. Если вы уверены в том, что вся система герметична, то сливать расходный материал не нужно, достаточно просто перекрыть краник.
- Следующим этапом будет демонтаж центральной консоли и полки под вещевым ящиком. Для большего удобства можно демонтировать и рычаг коробки передач, поскольку он будет мешать.
- Выполнив эти действия, вы можете демонтировать нижний воздуховод. Снимать его не обязательно, но сделав это, вы значительно облегчите себе ремонт.
- Далее, нужно выкрутить болты, которые фиксируют кронштейн радиаторного узла.
- После того, как болты будут откручены, необходимо также ослабить либо полностью выкрутить винты, фиксирующие переднюю панель с левой и правой сторон. При этом полностью демонтировать панель не обязательно.
- Затем можно демонтировать тяги с краника отопительного узла, после чего вы сможете снять кожух с вентилятором.
- На завершающем этапе производится снятие радиаторного устройства, но перед этим вам необходимо отсоединить и демонтировать патрубки. Будьте осторожны, в них может остаться часть охлаждающей жидкости. Новый радиаторный узел монтируется вместо старого, дальнейшая сборка осуществляется в обратной последовательности, при этом удостоверьтесь в том, что в системе отсутствуют воздушные пробки. В противном случае эффективность работы печки будет минимальной.
Варианты модернизации отопителя на Ниве
Чтобы отопитель работал более надежно и вам не приходилось время от времени заниматься его ремонтом, может быть произведена его модернизация. Как показывает практика, модернизированная печка на Ниву не только сможет работать в несколько раз дольше, но и ее функциональность будет более эффективной. Ниже приведены несколько вариантов, которые позволят модернизировать узел.
Подробно их описывать не будем, но знайте, что все эти варианты уже прошли проверку временем, поскольку используются многими нашими соотечественниками, поэтому в их эффективности вы можете не сомневаться:
- использование электродвигателя печки от «восьмерки» — это устройство доказало свою надежность;
- установка дополнительного сопротивления вентилирующего устройства;
- установка трехрядного медного радиаторного узла;
- монтаж более надежного краника отопителя от ВАЗ 2108;
- как вариант, на Ниву можно установить отопитель от «восьмерки» в сборе.
Порядок установки новой детали
Из-за того, что радиатор печки находится выше двигателя, часть охлаждающей жидкости при опорожнении из него не вытекает. И уж тем более он полон, когда старый кран заклинил в закрытом состоянии. Так что перед разборкой узла надо запастись полиэтиленовым пакетом без отверстий: его удобно подставлять в места с ограниченным доступом.
Разборка и снятие крана ведутся в таком порядке:
На новый элемент необходимо установить крепление тяги и патрубок, используя свежие прокладки, покрытые герметиком. Затем кран монтируется на место и производится обратная сборка узла.
Пользуясь моментом, не помешает проверить герметичность присоединения второго патрубка к радиатору и при необходимости поменять там прокладки. Также рекомендуется поставить на шланги новые хомуты.
Чтобы избежать воздушных пробок при заполнении системы жидкостью, нужно ее заливать медленно, пока антифриз не потечет из патрубка подогрева карбюратора. При этом кран отопителя должен быть открыт.
Кран отопителя снимают для его замены, при выходе его из строя, или при протекании, о чём свидетельствуют следы тосола под передним пассажирским сидением.
Ниже показан способ замена крана печки, без снятия радиатора отопителя.
(Доступ к нему имеет некоторые трудности. Кроме того, если на автомобиле установлен радиатор отопителя с алюминиевой сердцевиной и пластмассовыми бачками, при снятии крана обычно выпадают из гнезд на бачке закладные гайки крепления крана. Поддержать их при снятии крана и установить на место, если они все-таки выпали, можно, хотя и несколько затруднительно. Поэтому замену крана печки можно проводить и на снятом радиаторе. см. тут)
Сливаем жидкость из системы охлаждения при открытом кране отопителя (см. тут).
Для наглядности операции, проводимые в моторном отсеке, показаны при демонтированном двигателе.

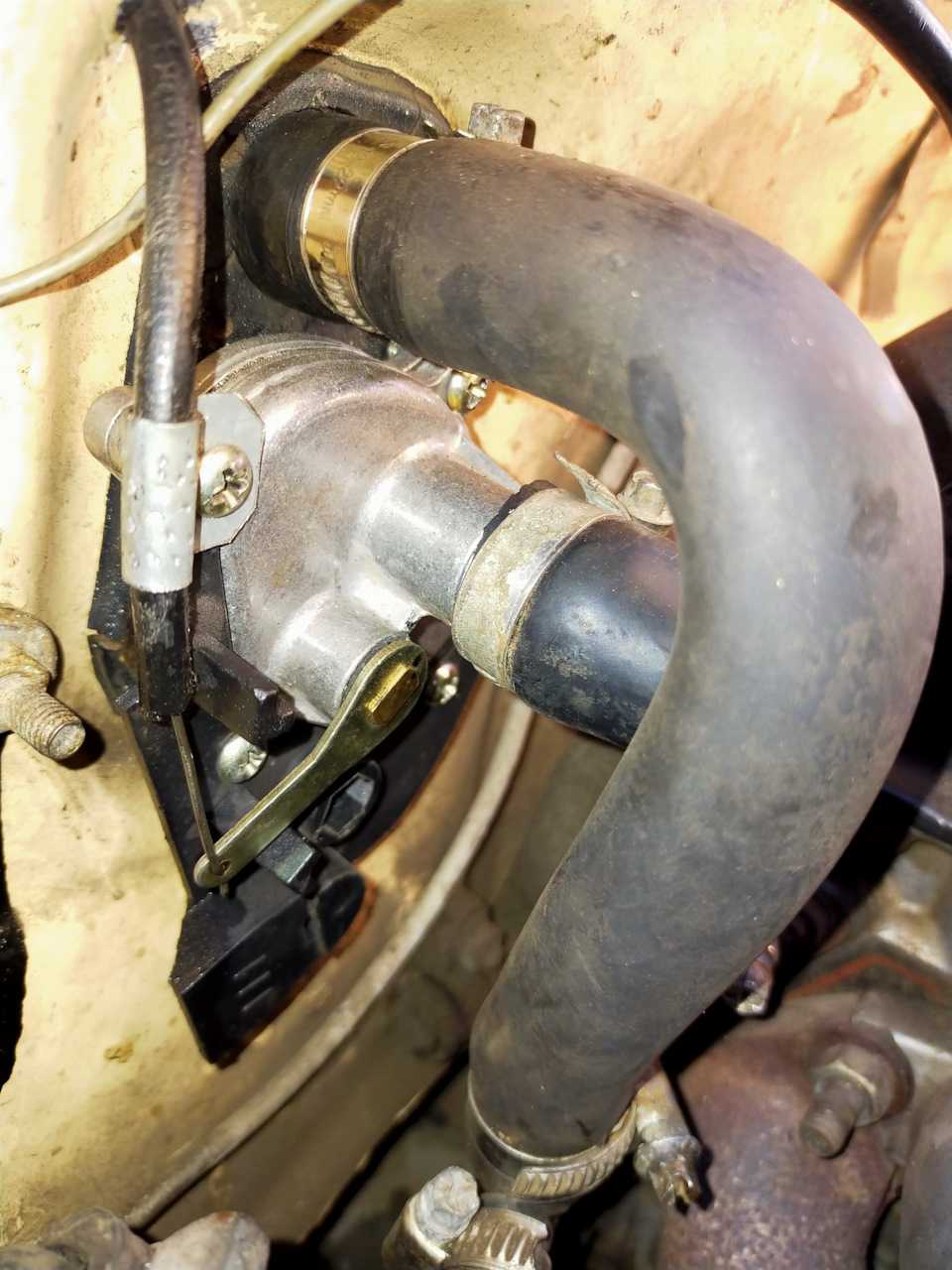

В моторном отсеке на щитке передка пассатижами ослабляем хомут крепления шланга к нижнему патрубку радиатора…
…и снимаем шланг с патрубка (шланг с верхнего патрубка радиатора отопителя снят при демонтаже двигателя).
Головкой «на 7» отворачиваем два самореза крепления уплотнителя к щитку передка.
. и снимаем уплотнитель.
В салоне снимаем вещевую полку (см. тут).
Ключом «на 7» ослабляем болт крепления прижимной скобы тяги привода крана…
…и снимаем тягу с рычага крана.
Кран отопителя крепится к радиатору мод. 2105 (алюминиевому) двумя болтами, к радиатору мод. 2101 (латунному) – двумя гайками.
Головкой (под квадрат 1/4 дюйма) «на 10» с карданным шарниром отворачиваем два болта крепления крана к радиатору.
Снимаем кран с патрубком.
Ключом «на 10» отворачиваем два болта крепления патрубка к крану.
Устанавливаем кран в обратной последовательности.
Нижняя гайка крепления крана к алюминиевому радиатору…
…при разборке может выпасть из гнезда бачка радиатора.
При установке гайки на место закрепляем ее в гнезде пластилином.
Видео https://www.youtube.com/watch?v=1oRvZs0QXaw »
Сегодня тема мироточения в тренде. У Поклонской замироточил бюст Николая II кровавого, френд в ЖЖ запилил пост про мироточивость китайских смесителей и собрал несколько сотен комментариев, а я решил подхватить эстафету, т.к. недалее как на этой неделе феномен мироточения краника отопителя на Ниве заставил меня потратить три часа на его замену. Небольшое введение. Все знают о проблеме с краниками отопителей на Жигулях и в суе стараются эту тему не упоминать. Как не исхитряйся, не живут эти краники долго. Вот и у меня 18 апреля 2020 года за пять дней до двухлетнего юбилея машины не просто замироточил, а ручьем потек этот злосчасный краник в самый неподходящий момент. Салон машины наполнился паром и мне пришлось срочно решать эту проблему. Проблема решилась его закрытием (стало только капать), покупкой нового краника от «Шанс-авто», поиском и покупкой оригинального заводского антифриза (что не просто) и последовавшей через несколько дней заменой узла.
Выбирал я тогда новый краник в почти единственном на всю Пермь магазине, где торгуют оригинальными и проверенными запчастями, «Альтаис» на Рязанской, 101а. На выбор мне предложили оригинал (желания его покупать, как правило, не возникает), керамический краник и краник производства ООО «Шанс-авто». Сравнив керамический (такой у меня как-то прожил около года и я был очень удивлен когда керамика замироточила) и просто шаровый с кучей всяких обещанных красивым шрифтом на коробке ништяков я выбрал «Шанс-авто».
Модернизация печки
Чтобы решить эту проблему, есть выход – это переделка печки Нива 21213
. В настоящий момент существуют уже готовые комплекты переделанных печек, за основу в которых взят обогреватель от ВАЗ-2108. Они намного более эффективны, прекрасно справляются со своей задачей даже в сильные холода и совершенно не издают раздражающих звуков. Конечно, на максимальной мощности обдува работу вентилятора слышно, но это несравнимо с тем, как визжит и скрежещет вентилятор «Нивы».
Тем, кто хочет сделать все своими руками, нужно всего лишь купить «восьмерочный» отопитель, резистор, «улитку» и переключатель и установить их на свою «Ниву».
Переделка печки Нива 21213
своими руками выполняется в следующем порядке:
Схема работы отопителя
| 1 – воздухораспределительная крышка; 2 – кожух вентилятора; 3 – электродвигатель вентилятора; 4 – крыльчатка; 5 – радиатор; 6– подводящий патрубок; 7 – отводящий патрубок; 8 – кожух радиатора; 9 – заслонка воздухопритока; 10 – коробка воздухопритока; | 11 – воздухопровод обогрева ветрового стекла; 12 – заслонка центрального сопла; 13 – центральное сопло; 14 – рукоятка управления краном; 15 – рукоятка управления заслонкой обогрева ветрового стекла; 16 – рукоятка управления заслонкой воздухопритока; 17 – кронштейн рычагов управления; 18 – заслонка обогрева ветрового стекла; 19 – тяга управления заслонкой обогрева ветрового стекла. |
Система вентиляции – приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щели воздухозаборника на капоте и отсасывается через отверстия в задних стойках крыши. Для увеличения циркуляции воздуха при движении можно опустить стекла передних дверей, а при низкой скорости – включить электровентилятор. Потоки воздуха в салоне распределяются воздухопроводами, расположенными внутри приборной панели. На ветровое стекло воздух поступает через верхние щелевидные сопла на панели приборов, на боковые стекла – через боковые и, частично, центральные сопла (с направляющими потока воздуха), к ногам – через отверстия в кожухе отопителя (при откинутой крышке). Для управления распределением воздушных потоков служат средний и нижний рычаги на центральной консоли панели приборов, а также направляющие центральных сопл и их регуляторы.
Система отопления (печка) – жидкостная, объединенная с системой охлаждения двигателя. Радиатор отопителя установлен в консоли панели приборов в пластмассовом кожухе и уплотнен по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.
Крыльчатка вентилятора закреплена на валу электродвигателя. Электродвигатель ремонту не подлежит при выходе из строя его заменяют.
Если вода попадает в салон через печку
Как усилить обогрев отопителя (вместо второй печки)
(совет от С.Лисицкого)
На моей Ниве ВАЗ-21310 зимой при небольших оборотах двигателя отопитель не справляется с прогревом салона. Чтобы улучшить циркуляцию жидкости в радиаторе печки, установил дополнительный прокачивающий насос от Газели. Для этого купил два шланга для отопителя от Жигулей и четыре хомута. Насос закрепил в моторном отсеке и подсоединил к подводящему шлангу отопителя. Запитать насос можно от клавиши управления вентилятором отопителя. Либо установить отдельный выключатель, подключившись через предохранитель к замку зажигания.
Оригинальные детали vs аналоги: практические советы
Как уже было сказано ранее, подобный выбор не отражается на качестве работы отопительной системы. При этом автослесари делают несколько оговорок. Тем, кто планирует использовать печки ВАЗ, нелишним будет проверить систему питания. У некоторых модификаций она отличается. Именно поэтому все действия согласуются с чертежами.
Допускается использование отопителя ВАЗ 2108 при условии соблюдения двух рекомендаций. Во-первых, посадочное гнездо на 1-2 см больше размера устройства. Дополнительная площадь снизит вибрационное воздействие. Во-вторых, переключатель устанавливается с учетом специфики отопительной системы ВАЗ. Меньше придется повозиться, когда необходима незначительная доработка системы.
Вентиляционная система обновляется за 1-2 часа в зависимости от степени износа движка.
Хуже, если заводская комплектация модели Шевроле имеет производственные дефекты. Рекомендуется полная замена устройства. Это сэкономит время.
Работа системы отопления определяет комфортность и безопасность езды. Водитель постоянно отслеживает эффективность работы системы. В случае появления посторонних шумов необходимо срочно провести технический осмотр.
Давно хотел заняться модернизацией отопителя в Ниве, но никак руки не доходили. То времени нет, то желания. И вот уже наступает весна, а я решил повозиться с машиной. =)
Хочу отметить, что штатная печка в моем случае греет хорошо: в машине тепло и стекла отходят довольно быстро. А вот шум раздражат. Поэтому есть желание установить моторчик печки от восьмерки или аналогичный.
Также зимой, особенно в морозы в ногах водителя ощущается дефицит тепла, тогда как у пассажира ноги «горят». В стандартном исполнении при открытии лючка снизу основной воздушный поток уходит в сторону пассажира и рычагов коробки и раздатки. Решил закрыть лючок и установить дефлекторы печки грантылогана или дешевый вариант — пластиковые канализационные уголки.
Моторчик (без улитки) от восьмерки достался даром. Год примерно уже лежит без дела. Вот собрался интегрировать его в «сапог». Думал, как ставить, решил разобрать сам моторчик, проверить. Оказалось, что щётки уже почти стерлись, одна отпала вообще. Контакты тоже износились. В магазине щётки подходящие пока не нашел и решил отложить это дело. Занялся другой проблемой.
Дефлекторы от грантылогана покупать жаба задушила, приобрел пару пластиковых уголков 45 градусов, диаметром 50 мм по 18 рублей. =) А также герметик универсальный, жаростойкий.
Читать дальше: Опель зафира фильтр салона где стоит
Снимать и устанавливать детали отопителя в Ниве это та еще задача. Вроде ничего сложного, но как же неудобно, особенно со стороны водителя. В ходе работ пришлось это делать несколько раз и все стало получаться легче и быстрее. Но в первый раз я много матерился. =)
Итак. Определился с местом установки уголков, чтобы ничего не задевало и не было необходимости что-то спиливать или срезать. Перенес стандартный резистор (сопротивление) ближе к центру, просверлив одно дополнительное отверстие.
Отверстия под уголки высверливал, а потом выравнивал. Получилось не идеально (не было подходящего полукруглого напильника), но герметик исправил ситуацию. =)
Задавшись целью увеличить эффективность отопителя моей машины, я перечитал имеющиеся способы на форумах, и понял, что эти способы имеют некоторые недостатки, которые меня не устроили. Так, например, установка вентилятора от ВАЗ 2108 позволяет увеличить поток воздуха через отопитель и сопла обдува, но этот воздух берется с улицы, он ледяной, и поэтому салон начинает прогреваться только после полного прогрева двигателя. К тому же этот способ требует значительных переделок в конструкцию отопителя, а также затрат на покупку вентилятора. Далее расскажу про то, как доработать печку на Ниве своими руками без вложений и за короткое время.
На что обратить внимание в процессе самостоятельной модернизации отопителя Нивы?
Сразу заметим, что вариантов улучшения работоспособности печки существует несколько. Самым простым и банальным из них считается модернизация воздуховодов. Но, большинство владельцев не останавливаются на этом, а полностью переделывают отопительный прибор, значительно улучшая при этом его рабочие характеристики. Популярные варианты модернизации отопителя:
- Доработка воздуховодов. Именно эти элементы являются больным местом печки на Ниве, поскольку из-за своих конструкционных недоработок содержат много щелей. Через них уходит теплый воздух, который попросту нагревает центральную панель, не поступая должным образом в салон машины. Устранить недоработку можно при помощи любого автогерметика на основе силикона, которым необходимо обработать все стыки воздуховодов. Единственное, что к ним крайне сложно подобраться, поэтому придется помучаться некоторое время, но, игра стоит свеч, поскольку ее результатом станет теплый салон автомобиля.
- Установка вентилятора другой модели. Поскольку корректная работа системы отопления в автомобиле во многом зависит от качества обдува теплообменника печки, необходим мощный вентилятор. Поэтому в процессе доработки системы отопления большинство владельцев заменяет штатный вентилятор, вентилятором автомобиля ВАЗ-2108.
Установка вентилятора другой модели — второй способ
Радиатор печки «Нивы»
Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.
Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.
Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя
Местоположение радиатора
Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.
Радиатор печки «Нивы» находится в пластмассовом кожухе под центральной консолью
Устройство и функции радиатора
Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.
Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.
Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.
Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля
Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.
Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.
