Какой генератор ставить на ваз 2107 инжектор

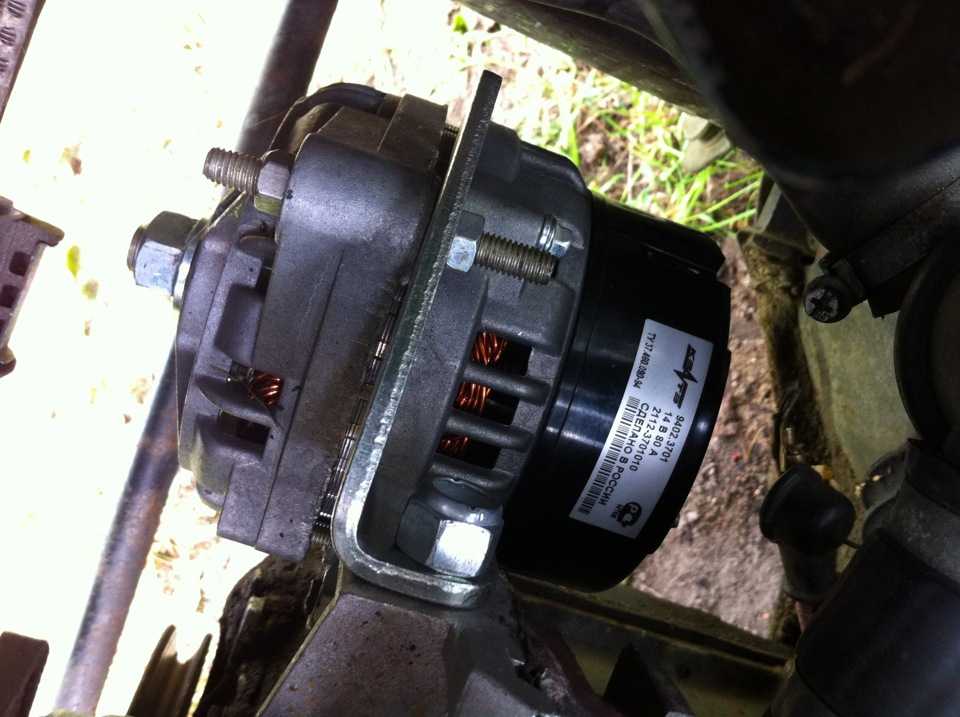

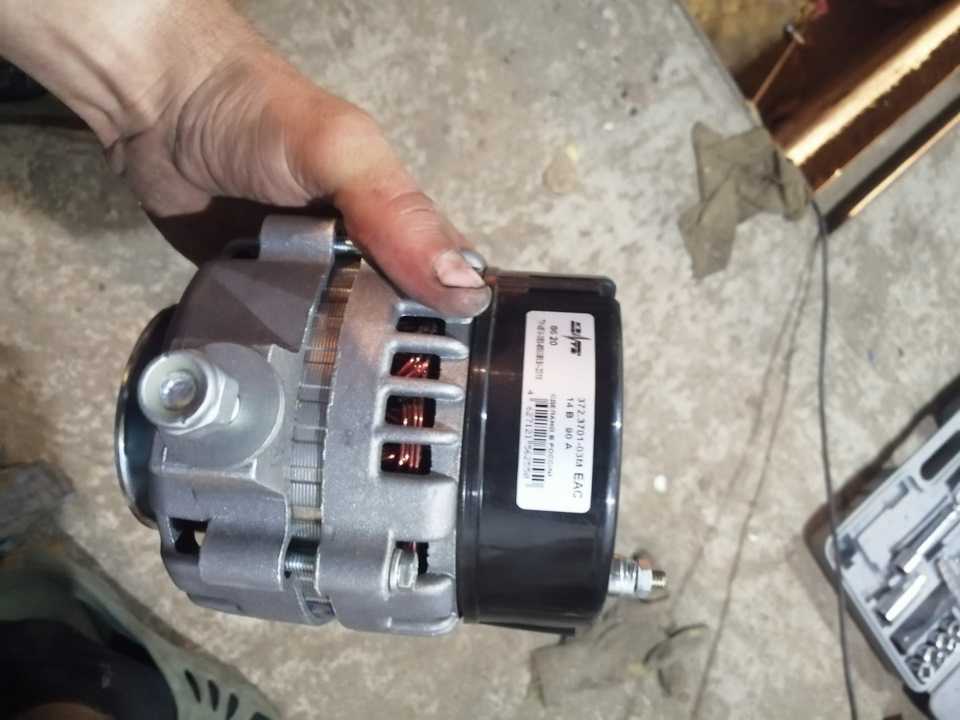

Выбор генератора для ВАЗ 2107

Для проведения проверки необходим будет помощник. Контролирует выходное напряжение генератора реле регулятора, представляющее собой электрическую схему. Потребуется разобрать генератор и заменить подшипники. В случае выхода из строя диодов выпрямительный блок заменяют новым.

Подкапотная лампа.

Основные компоненты генератора Конструктивно он состоит из следующих основных элементов: Ротор — подвижная часть, вращается от коленчатого вала двигателя.

Как снять генератор Для проведения демонтажа вам потребуются следующие инструменты: Ключи гаечные на 10, 13 и Подкапотная лампа.

Бывает и такое, что просто окисляется провод, пропадает контакт, но это нужно выявить на ранней стадии, иначе при севшем аккумуляторе далеко не получится уехать.

Статор — неподвижная часть генератора, также имеет обмотку.

При нужном натяжении прогиб не должен превышать 10 мм. как подключить генератор 2108,2109,21099 на 2101 (классику) часть 2.

Артикульный номер и стоимость оригинального генератора ВАЗ 2107 и его аналогов

Из-за этого АКБ часто недозаряжается, что негативно сказывается на ее ресурсе. Поэтому владельцы приобретают более мощные генераторы от сторонних производителей. Наилучшие аналоги для Г-221 представлены в таблице ниже.

Таблица — Хорошо зарекомендовавшие себя альтернативы оригинального генератора ВАЗ 2107

ПроизводительАртикульный номер генератораПримерная стоимость, рубль

Eldix	ELDA2101	2400-2700
Стартвольт	LG0101	3200-4000
Motorherz	ALR0130WA	3690-3720
Fenox	AL11201O7	4400-5200
Lucas	LRA00533	7000-7500

Это интересно: Замена передней ступицы подшипника ВАЗ 2108: пошаговая инструкция

Какие причины могут вывести из строя реле зарядки?

Всего два, не считая грубых неисправностей корпуса генератора:

«плановый» износ щеток, которыми являются графитовые электроды. В этом случае контакт постепенно разрывается и полностью исчезает. В результате на обмотку возбуждения генератора не подается ток и он не работает;
Произошло короткое замыкание в самой электросхеме, при этом на генераторе и АКБ выходной ток есть, но он больше 14,8В.

Реле зарядки расположено на генераторе, на его задней крышке, и вне зависимости от формы и цвета «планшета» к нему выходит желтый провод из корпуса генератора. Реле расположено так, чтобы его можно было заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Неисправности и их устранение

Начнем с самого простого и очевидного. С работы индикаторов. Вот какие трудности могут появиться.

Постоянное горение индикатора (даже при выключенном зажигании)

Для устранения неисправности потребуется заменить диодный мост на новый. Причиной этому послужило замыкание на нем. Можно попытаться провести его ремонт, но для этого нужны знания. Стоимость замены невысокая.

Не работают приборы и датчики

Для этого потребуется провести проверку всей проводки и контактов. Нередко причиной подобного инцидента становится блок предохранителей. Нужно проверить вольтаж на всех участках для определения места неисправности. Если причиной стал генератор, то нужно проверить натяжку ремня, устойчивость шкива. Далее подлежат проверке «шоколадка», щетки, диодный мост.

Индикатор аккумулятора все время горит при включенном зажигании

Начать нужно с проверки аккумулятора. При этом проводится осмотр как на остывшей машине, так и на разогретой. Если происходит перегрев и закипание, то нужно проверить блок регулятора напряжения на генераторе, проверить стертость щеток. Нельзя забывать о ремне, шкиве и подшипниках. Чтобы избежать лишней работы, нужно промерить напряжение между генератором и аккумулятором. Чаще всего это сигнал о том, что нет зарядки аккумулятора.

Индикатор мигает

Если в предыдущем случае чаще всего не хватает зарядки, то здесь, наоборот, идет перезаряд. Необходимо заменить блок регулятора и щетки.

Шум

Причиной шума может стать износ подшипников, сильное натяжение или ослабление ремня. Нужно убедиться в надежности всех креплений и целостности прокладок. Реже причиной этого становится неисправность ротора, статора. И, опять-таки, все те же щетки генератора могут издавать самые неприятные звуки. В этом случае их меняют или протирают бензином.

Перепады напряжения

Лучше всего это заметно в темное время суток. Если фары горят неравномерно, а постоянно меняют силу света, то требуется замена регулятора напряжения.

Схема генератора на инжекторных моторах

По сути, конструкция генераторной установки мало чем отличается от тех, которые устанавливались на карбюраторные моторы. Отличается только вид возбуждения и контроль исправности. В приборной панели установлена не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить и наличие, и уровень зарядки. Ток протекает по нити накала лампы и подается на обмотку возбуждения при старте двигателя. Схема подключения генератора ВАЗ-2107, независимо от года выпуска, подразумевает работу в следующем режиме:

При включении зажигания питание поступает на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
При вращении коленчатого вала стартером начинает двигаться и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
С обмоток напряжение (переменное, трехфазное) поступает на блок выпрямителя, а с него на вывод «30» генератора.
Вывод «30» соединяется с аккумулятором (положительной клеммой). Следовательно, происходит питание всей системы электрооборудования и зарядка АКБ.

Работают при этом параллельно аккумулятор и генератор Г221А. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным моторами почти идентична, только мелкие особенности имеются.

Проверка реле регулятора напряжения ВАЗ 2107

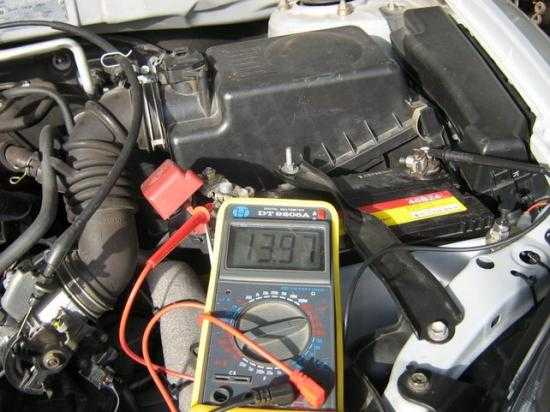

При появлении подозрений на счет неисправности следует проверить напряжение непосредственно на клеммах аккумулятора. Если напряжение ниже 13 или сильно превышает 14 вольт, причин может быть несколько:

неисправность реле регулятора напряжения;
поломка генератора;
плохой контакт в электрических соединениях между аккумулятором, генератором и реле.

Исправность реле зарядки ВАЗ 2107 можно проверить, отключив его от бортовой сети автомобиля. С наружным это сделать просто — достаточно снять с него пару клемм и открутить гайки крепления к кузову, используя ключ на 8. Внутреннее реле демонтировать сложнее, но операция вполне осуществима без демонтажа генератора. Для этого необходимо выкрутить пару винтов крепления реле к корпусу генератора.

Важно: перед тем, как отключать и демонтировать реле-регулятор генератора ВАЗ 2107 необходимо отключить провод массы от аккумулятора. Если этого не сделать, возможно короткое замыкание электрической сети, сопровождающееся выходом из строя предохранителей или даже выгоранием участка электропроводки.. Причин неисправности реле три:

Причин неисправности реле три:

плохой контакт реле с выводами щеткодержателя (актуально для реле нового типа);
пробой полупроводников;
обрыв цепи в устройстве.

Чтобы проверить реле-регулятор ВАЗ 2107, необходим вольтметр или контрольная лампа и регулируемый источник тока напряжением 12-22 вольта.

Для проверки необходимо подключить минус источника питания к массе реле или выводу “Ш” (в зависимости от типа реле), а плюс — к выводу “В”.

Вольтметр или контрольную лампу необходимо подключить к щеткам или выходу реле. При исправном реле при подаче напряжения 12-14 вольт на выходе (щетках) должно появляться напряжение (загораться контрольная лампа). При подаче напряжения 16-22 вольт лампа должна гаснуть. Если лампа горит постоянно, то реле пробито. Если не горит независимо от входного напряжения — оборвано. В обоих случаях реле необходимо менять, так как оно не подлежит ремонту.

Важно: причиной отсутствия напряжения заряда может быть износ или “залегание” щеток генератора. Щетки должны выступать из щеточного узла не меньше, чем на 5 мм

При внешнем реле регулятора этот показатель контролируется отдельно, после разборки генератора.

Щетки генератора – замена простым способом + Видео

Щетки генератора являются важным элементом автомобильной системы подачи электротока и его отвода. Без их участия генератор автомобиля не сможет вырабатывать напряжение.

Щетки генератора – информация об элементе

Интересующие нас щетки изготавливаются из графита, поэтому их часто называют угольными. Они используются не только на авто с двигателем внутреннего сгорания, но и на самых разнообразных механизмах и машинах, оснащенных электрическим двигателем (станки, грузоподъемные аппараты, городской общественный транспорт и так далее). Самыми распространенными считаются щетки ЭГ-4.

Эта марка подходит для установки на многие машины разных лет выпуска, так как она имеет стандартные эксплуатационные параметры. Реже используются другие изделия (например, ЭГ-61), которые характеризуются высоким запасом прочности за счет их пропитки особыми композициями.

Генератор и щетки на него на отечественных автомобилях находятся под правой передней фарой вашего «железного коня». Найти их несложно. Достаточно открыть капот, чтобы увидеть генератор – на поверхность выходит его обмотка и две крышки, внешне похожие на консервные банки.

Когда нужно менять щетки генератора?

При плановых ТО мелким элементам генератора внимания, конечно же, никто не уделяет. Именно по этой причине поломка его щеток всегда становится неожиданностью для водителя. Специалисты советуют через 50 тысяч километров пробега (либо один раз в четыре года) обязательно проверять их исправность и функциональность, и тогда никаких проблем с эксплуатацией генератора не возникнет.

Примечательно, что проверить щетки (и при необходимости поменять их) вы можете без демонтажа достаточно-таки громоздкого генератора. Кроме того, о потребности заглянуть под капот авто и проверить графитовые щетки вам могут просигнализировать следующие симптомы:

непредсказуемое отключение электронных устройств в транспортном средстве, происходящее по непонятным причинам;
снижение освещенности салона машины и внешних источников света;
снижение напряжения;
разряжающийся неоправданно быстро автомобильный аккумулятор, который, к тому же, затем очень трудно (а иногда и невозможно) зарядить.

Любой из указанных симптомов говорит автомобилисту о том, что ему, вероятнее всего, требуется снять старые щетки и установить вместо них новые. Проверить старые изделия на функциональность вы можете очень просто. Следует откинуть от АКБ «минус», снять регулятор напряжения и визуально оценить, на какую высоту выдаются из своего «укрытия» интересующие нас графитовые детали. Щетки нужно срочно поменять в том случае, когда их высота составляет менее пяти миллиметров.

Замена щеток генератора – от А до Я

Сразу скажем, что данная операция очень простая и не требует от водителя особых умений. Сначала, как уже было сказано, требуется откинуть «минус» с аккумуляторной батареи, затем демонтировать регулятор (он располагается по отношению к генератору с противоположной стороны), после чего выполнить следующие действия:

Тщательно очистить от сажи и пыли гнездо держателя, а также прижимные пружины и контактное кольцо. Эта операция выполняется при помощи щетки с мягким ворсом. Иногда может потребоваться и притирка графитовых щеток к коллектору при помощи стеклянной мелкой шкурки (ее зернистость должна быть около 100).
Установить новые изделия и убедиться в том, что они свободно перемещаются в щеткодержателе.
В обратном порядке собрать узел, а затем подсоединить к АКБ ранее окинутый провод.

Если же вы купили сборную конструкцию (регулятор плюс щетки), ее монтаж также не вызывает никаких проблем.

Отключаете «минус», с «плюсового» провода снимаете колпачок, сделанный из резины, после чего демонтируете блок, открутив гайку-крепеж. Затем нужно будет удалить пластиковый кожух и снять три пружинных фиксатора, располагающиеся по периметру блока. Используя крестовидную отвертку, раскручиваете щетки вместе с регулятором напряжения, а все провода, ведущие к нему, отсоединяете. Монтируете приобретенную сборную конструкцию на освободившееся место. Операция завершена!

carnovato.ru

Как выглядит и где ставится?

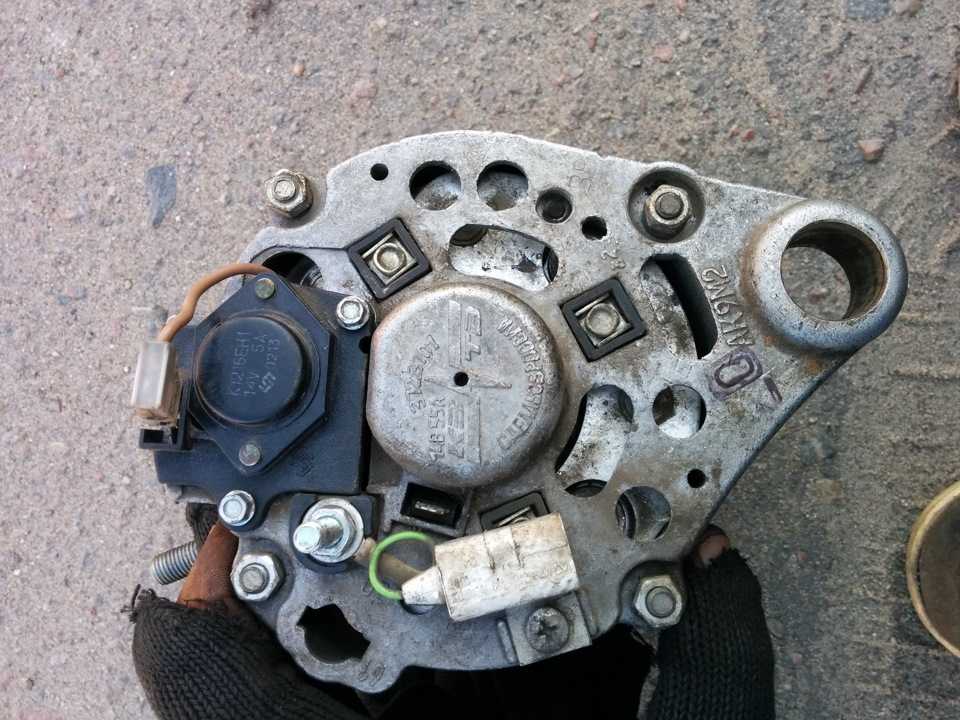

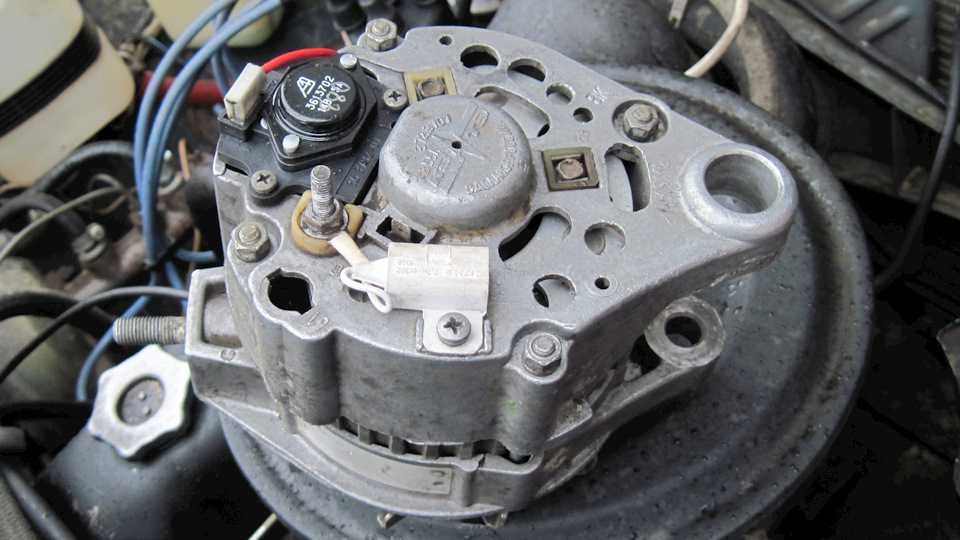

А теперь давайте узнаем, где находится реле зарядки ВАЗ-2107 (карбюратор). Изначально это устройство ставилось вдали от генератора на арке под капотом (с левой стороны). На более новых «семерках», оснащенных инжекторной системой впрыска, регулятор напряжения объединили с щеточным узлом.

Первые регуляторы напряжения выполнялись на электромагнитных реле, работали достаточно медленно, требовали постоянного вмешательства. Проблема в том, что механические элементы изнашиваются очень быстро. Кроме того, постоянно требовалось корректировать зазоры в реле. Современные полупроводниковые работают бесшумно, быстро, без электромагнитных реле. Один кристалл кремния способен выполнить функции нескольких механических реле.

Щетки и контактные кольца

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Вообщем накрылся у меня в генераторе регулятор напряжения. Заказал и поставил новый. А сгоревший решил разобрать и посмотреть что там. В итоге как мне показалось, что отпаялся транзистор. Т.к. я его слегка поддел ножиком и он отошел от платы. И на пайке в месте соприкосновения с тразистором был черный налет. В итоге все запаял обратно и собрал. Вот теперь задался вопросом, как проверить работоспособность в домашних условиях. Может кто уже сталкивался с этим и подскажет? Фото регулятора:

PS: Всем заранее большое спасибо за помощь!

Комментарии 40

Могу предложить, там все просто, вешаешь на щетки лампу 5W и подаешь питание от +5 лампа включается при 14,5 выключается если не попадает в этот промежуток выкидывай или ищи где косяк, обычно вылетает силовой транзистор его на замену, если стоит полевой то придется еще посмотреть силовой диод

Спасибо. Уже разобрался. Снял радиатор на регуляторе и там силовой транзистор практически выпал, т.е. пайка отошла. Все пропаял, собрал. Работает как новый, даже лучше))))

а сам транзистор прозвонить нельзя, что ли?

Если сборка то нельзя.

Значит он негодный, скорее всего пробит транзистор, выкинь .

На столе без определённых навыков не проверить. Е земля, В выход с силовых диодов, Р фазное напряженние вот сюда надо сунуть сигнал с генератора( не автомобильного а лабораторного) и тогда при исправности реле регулятора на щётках загорится лампочка…

Я подключил в итоге дома плюс на В и L, минус на Е. Лампа загорелась. Потом подключил 19 вольт, лампа все равно горела и регулятор сильно грелся

19 много. Ты тестером мерил напряжение? Лампочка по логике должна гореть всегда, просто яркость выше определенного предела не определить. Принцип прост. На щетки подается напряжение возбуждения для генератора. В зависимости от потребляемого тока (нагрузки) напряжение на выходе генератора будет изменятся, в частности, при увеличении тока нагрузки напряжение на выходе генератора будет падать. Для того, что бы его увеличить, необходимо увеличить напряжение на обмотке возбуждения, те на щетках. Ток нагрузки уменьшается напряжение на выходе генератора начинает расти. Чтобы его снизить, необходимо уменьшить напряжение на обмотке возбуждения. Если на обмотку возбуждения вообще не подавать напряжение, то на выходе генератора ничего не будет. Если совсем научно, то выходной каскад реле генератора выполнен по схеме с открытым коллектором. Это означает, что если щетки ничем не нагружать, то и тока через них не будет. А если сопротивление нагрузки будет меньше рабочего( в данном случае у нас сопротивлением нагрузки является лампочка а не обмотка генератора) то ток через транзистор будет выше номинального и он будет сильно греться. Товарищьч из Харькова рекомендует выбросить, я с ним не согласен. Еще раз рекомендую паралельно лампочке подключить вольтметр и проверить, меняется ли напряжение на щетках. По поводу L. Это провод контроля. На него не подается напряжение, а снимается. Это выход который подключается к лампе контроля заряда. У него хитрое подключение (через среднюю точку обмоток генератора, их три и соединены они звездой)… Короче, что бы не парить тебе мозг, подключи к В +, к Р или Е — а к щеткам лампочку и вольтметр. подай на вход 12 В и посмотри какое напряжение на щетках. Затем подай 14-16 В и посмотри какое напряжение на щетках. Если оно изменилось реле рабочее, если нет выгорел выходной транзистор. В принципе его можно поменять. Но если ты в радиотехнике как заяц в апельсинах, то лучше попросить кого нибудь сведующего подобрать аналог этого транзистора. Но скорее всего там стоит не транзистор а сборка, а по сему это совсем другая история, нужно будет искать точно такую же. Кстати, у тебя какое рабочее напряжение, может туда можно приколхозить таблетку от другого РР?

Для Вас и всех остальных: — в этих генераторах нет дополнительных диодов, и реле регуляторы мереют фазное напряжение с обмоток т.е. ждут переменное! напряжение на вход Р, которое на столе можно подать с лабораторного генератора, так как на нем придётся менять и частоту и напряжение.

Диагностика снятого генератора

Чтобы проверить снятый с ВАЗ 21 генератор, следует использовать мультиметр в режиме омметра. Щупы прижимаются к клемме 30 и корпусу узла. При наличии на корпусе загрязнений и сильных окислов, их следует предварительно удалить, поскольку они могут повлиять на показания прибора.

Поочередно нужно измерить сопротивление каждого узла генератора. Детали, имеющие не соответствующее норме сопротивление, пришли в негодность. Большинство из них можно заменить в домашних условиях, используя минимальный набор инструментов. Для замены нужно покупать такие же детали, как изначально установленные в генераторе.

Не нашли интересующую Вас информацию? на нашем форуме.

Схема предохранителей и реле ВАЗ 2107 старого образца. Видео

В блоке предохранителей и реле старого образца входят 17 предохранителей, закреплённых на плате с помощью пружинных контактов и 6 электромагнитных реле.

Блок имеет две печатные платы, смонтированные параллельно друг другу и соединённые перемычками. Также он подключается в сеть автомобиля через разъёмные соединения, выполненные разными цветовыми оттенками для правильной стыковки. На фото ниже представлена схема расположения элементов управления БП и реле ВАЗ 2107.

Корпус выполнен из пластика, сверху имеется крышка с нанесением расположения элементов на блоке и назначением в виде изображений. В таблице ниже представлена расшифровка и распиновка с назначением предохранителей и реле автомобиля ВАЗ 2107.

Виды реле-регуляторов

Все регуляторы, которые применялись на автомобилях ВАЗ в разное время, могут быть всего двух видов:

Наружный регулятор.
Трехуровневый внутренний регулятор.

Начиная с автомобилей 2105 и 2107, завод устанавливал только внутренние реле на генератор. Наружные же применялись на более старых моделях и они были вынесены из генератора, поскольку особой компактностью не отличались. На этих машинах реле устанавливалось под капотом на брызговике слева.

Если была необходимость заменить наружный регулятор, то это делалось легко и просто — он был в доступном месте, крепился прямо к кузову саморезами, снимался элементарно просто. Главное, что нужно было учесть при его замене — соответствие клемм контактам 67 и 15. Достаточно было просто проверить по схеме правильность подключения нового реле, заводить мотор и проводить замер снова.

Основные признаки неисправностей цепи зарядки АКБ

Прежде чем выяснять, почему пропала зарядка на ВАЗ 2107, отметим основные признаки этой неисправности

Их не очень много, и хотелось бы обратить особое внимание вот на какой момент: не любой из них может однозначно указать на то, что нет именно зарядки аккумулятора или зарядка слабая

Не горит лампочка на панели приборов или, наоборот, лампа горит и не гаснет

При исправных цепях зарядки лампа контроля заряда АКБ горит при включенном зажигании и заглушенном двигателе, а после пуска последнего гаснет. Но может случиться и так, что лампа зарядки аккумулятора вообще не горит или горит постоянно независимо от того, работает двигатель или нет. В первом случае на карбюраторных автомобилях виной тому может оказаться как неисправность цепей заряда, так и ошибка индикации. К примеру, залипание контактов реле лампы или выход его из строя. Та же картина наблюдается и при нарушении контакта в колодках и проводке питания реле и лампы. При этом зарядка АКБ будет нормальной, что подтвердит вольтметр на панели приборов.

Напряжение в норме, заряд АКБ идет как положено

Если лампа вообще не горит, то тут явная авария цепей индикации: лампочки, реле, проводки. При этом в карбюраторных модификациях зарядка может быть нормальной, а вот на инжекторе даже из-за сгоревшей лампочки будут проблемы. Ведь через нее течет начальный ток возбуждения, без которого генератор просто не запустится. Это будет отлично видно по показаниям все того же вольтметра.

У инжекторов есть еще один вариант состояния контрольной лампы. После пуска двигателя лампочка гаснет не полностью, а слегка светится. Такое поведение индикатора говорит о неисправности генератора – пробит один или несколько дополнительных диодов. В этом случае зарядка будет слабой или ее не будет вообще. Более подробно о причинах нарушения работы лампы контроля зарядки АКБ и способах их устранения можно прочесть в статье «почему горит значок аккумулятора на панели и как устранить проблему».

Стрелка вольтметра вышла из зеленого сектора

При запущенном двигателе и нормальной работе генератора стрелка вольтметра должна находиться в зеленом секторе. Если после пуска она «переползла» в красный, то у нас проблемы. Если тот красный сектор, что справа, значит, это перезарядка, если тот, что слева, – отсутствие зарядки.

Зарядка аккумулятора практически не производится

Если стрелка упала в «0» и не шевелится вообще, то, скорее всего, неисправны сам вольтметр и цепи его питания. При подключенном, пусть даже сильно разряженном аккумуляторе исправный вольтметр никак не может показывать «ноль».

Двигатель не запускается аккумулятор разряжен

АКБ во время пуска двигателя тратит часть энергии, которая в процессе езды восполняется при помощи генератора. Если зарядка отсутствует или недостаточна, то после каждого пуска батарея разряжается все сильнее и в конце концов не сможет провернуть стартер. Если даже после длительной поездки стартер крутит с трудом или не проворачивает двигатель вообще, то вполне вероятно, что с цепями заряда что-то не так.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопросПричиной такой проблемы может оказаться сама АКБ. Если она сильно изношена, засульфатирована или вышла из строя по каким-либо иным причинам, то симптомы будут схожими.

Характерный свист из-под капота

Причиной такого свиста обычно является ремень привода генератора. Причем свист обычно появляется или усиливается при резких сменах оборотов мотора, в сырую или морозную погоду. Это явный признак того, что ремень либо ослаблен, либо износился. В результате ремень проскальзывает по шкиву генератора, тот не в состоянии набрать нужных оборотов и не выдает необходимого для нормальной зарядки АКБ напряжения.

Причиной отсутствия зарядки может оказаться плохое натяжение ремня или его сильный износ

Для чего нужен регулятор напряжения и как он работает?

Функцию стабилизатора выполняет регулятор напряжения. Он может быть как механическим, так и электронным. Правда, последние уже давно завоевали рынок, вытеснив своего предшественника. Это и понятно, ведь надежность у электронного регулятора во много раз выше. Причина – нет контактов и подвижных элементов. Новейшие регуляторы заключены в одном блоке с щетками, что повышает компактность устройства.

От аккумулятора подается напряжение на реле-регулятор. В цепи питания имеется лампа накала, которая сигнализирует о наличии или отсутствии зарядки АКБ. Находится она на приборной панели и имеет вид красной батареи. Если у вас вдруг начала гореть эта лампа, то значит, генератор не работает. Причина может быть любой: порвался ремень генератора ВАЗ-2107 либо произошло нарушение проводки, а может, и выход из строя обмоток. Это говорит о том, что необходимо предпринимать меры по устранению неисправностей.

Меняем ремень на ВАЗ 2101-ВАЗ 2107

Снятие

Необходимо иметь доступ к верхней и нижней частям автомобиля. Если внизу у вас установлена защита картера, то соответственно её придётся снять, подробности читайте в статье: «Замена защиты картера на ВАЗ».

Примечание! Снятие аккумуляторной батареи облегчит доступ к ремню. Процесс описан в статье: «Замена АКБ на автомобилях».

Оцените внешний вид ремня. В случае неплохого состояния проверьте натяжение, подтяните его при необходимости. Проверить легко: прожмите ремень пальцами руки с усилием в 10 кг в любом месте. Либо в месте «А» расстояние, на которое должен прогнуться ремень составит 10-15 мм, или в месте «В» 12-17 мм (смотрите картинку).

Примечание! Удобнее прожимать и проверять прогиб в точке «А». Любое отклонение от нормы требует подтяжки ремня. Помните, не снимайте со шкивов ремень, если вы не собираетесь производить замену!

Переместитесь в нижнюю автомобильную часть и на один оборот отверните нижнюю гайку генератора (см. маленькое фото), вылезайте из-под автомобиля и переходите к подкапотному пространству. На один или два оборота ослабьте гайку верхнего крепления генератора (красной стрелкой на фото), вам поможет удлинитель с карданным шарниром и накидная головка (инструменты указаны синей стрелкой). Ослабляйте через планку установки аккумуляторной батареи.

Примечание! Верхняя гайка, крепящая генератор к планке у всех по-разному закручена, поэтому как почувствуете, что гайка идёт легко (смотрите полностью её не выверните), то сразу прекращайте откручивать!

Переходим непосредственно к смене ремня. Руками переместите генератор к двигателю и снимите ремень. Если нужно просто отрегулировать, тогда вставьте между двигателем и между самим генератором монтажную лопатку (смотрите фото ниже), и, используя лопатку как рычаг, сместите генератор от двигателя. Удерживая лопаткой в таком положении, затяните верхнюю гайку крепления генератора к планке и нижнюю тоже. Отпустите лопатку и выньте её, проверьте натяжение ремня и по необходимости проделайте операцию повторно (в том случае, если натяжение не укладывается в норму).

Примечание! Отвернув обе гайки, снимайте сперва ремень с верхнего шкива, а только потом со стальных. Самый верхний — шкив помпы охлаждения. На инжекторных автомобилях в добавок снимайте датчик положения коленчатого вала, иначе он не позволит снять ремень, а датчик вала вы сломаете. Подробности читайте в статье: «Замена датчика положения коленвала».

Установка

В начале устанавливаться ремень на шкив коленвала. На изображении выше смотрите шкив указан цифрой 3, шкив генератора цифрой 2 и шкив помпы цифра 1. До конца сдвиньте генератор к двигателю, если он сдвинут, но ремень всё равно не устанавливается, тогда аккуратно прокрутите рукой шкив насоса (верхний), или в крайнем случае попросите помощника, чтобы он воспользовавшись кривым стартером немного прокрутил шкив, а вы в это время наденьте ремень на верхний шкив помпы.

Дополнительный видеоролик

Ниже прикреплена ссылка на видео о замене:

Примечание! Прикрепляем видеоролик о регулировке натяжения ремня, приятного просмотра

Диагностика

Для проверки установленного реле достаточно просто замерять напряжение на клеммах АКБ, и станет понятно, в каком оно состоянии. Чтобы проверить снятое , которое вызывает подозрения, способ проверки несколько другой, но в любом случае это поможет выявить:

Отсутствие или плохой контакт в выводах щеткодержателя.
Обрывы щеточных проводников.
Неисправность самого реле.

К щеткам регулятора просто подключается мультиметр или контрольная лампа на 12 вольт, мощность которой не превышает 2 Вт. Достаточно подать 10-12 В, как лампа должна загореться или мультиметр должен показать соответствующее значение. После этого подается напряжение больше номинального — 16-20 вольт. В этом случае реле должно сработать, а лампа гореть не должна. Если лампа продолжает гореть при повышении напряжения, значит регулятор пробит и не исполняет свои функции. В этом случае он подлежит замене

Также при замене стоит обращать внимание на состояние щеток. Они должны выступать за пределы щеткодержателя не более, чем на 5 мм

Таким образом можно протестировать свой регулятор и спасти аккумулятор от преждевременного износа. Следите за напряжением в сети, и удачных дорог!
