Замена роликов грм на ваз 2109

Как выставить ГРМ ВАЗ 2109 правильно?

Для работы вам потребуется ключи на 17 и 19, фонарик и плоская отвертка. Снимите полностью старый ремень с роликом (только не потеряйте шайбы, подложенные под ним и на него). Установите новый натяжной ролик ВАЗ 2109, после чего приступайте к регулировке.

Ключом проверните шкив распределительного вала до момента, когда метка на нем совпадет с планкой, прикрепленной к блоку двигателя. После этого старайтесь не трогать распределительный вал, чтобы не сбить его (хотя сделать это достаточно сложно, но при желании все можно).

Несколько фото, которые дадут наглядное представление о том, какие метки необходимо совмещать при установке ремня ГРМ на девятке:

1. Выставление метки на распределительном валу:

2. Проверка совпадения меток на шкиве коленчатого вала

3. Сверяемся с метками на маховике для более точной установки

Наживите на коленчатый вал болт, чтобы можно было выставить шкив по меткам. Проверните коленвал до тех пор, покуда метка на шкиве не станет четко вертикально – это самый первый ориентир. После, чтобы удостовериться в правильности, выньте резиновую заглушку в картере сцепления.

Откроется смотровое окошко, через которое вы увидите маховик. Так вот, на последнем должна быть метка – черта, которая при нормальных настройках совпадает с прорезью на планке, прикрепленной к блоку двигателя. Это ваш второй ориентир, который прямо говорит о точности настройки. Теперь осталось только надеть ремень сначала на шкив коленчатого вала, затем распределительного.

Чтобы отрегулировать натяжение ремня, нужно установить в ролик ГРМ ВАЗ 2109 спецключ (можно, при условии его отсутствия, провести натяжение и при помощи отвертки и пары саморезов или гвоздей). Нормальное натяжение – это когда в самом длинном участке получается провернуть его максимум на 90 градусов. Да, он должен проворачиваться, но прокручиваться.

Если же повернуть его вообще не получается, то натяжение чрезмерное, нужно ослабить. Для этого натяжной ролик ВАЗ 2109 и существует. Ослабьте гайку и проведите процедуру заново. После этого ключом прокрутите на несколько оборотов коленчатый вал и перепроверьте совпадение всех меток. Если все нормально, собирайте узел и заводите мотор.

Фотогалерея замены

На фотографиях представлены некоторые шаги по замене ремня ГРМ.

Демонтаж болтов крепления крышки Снятие крышки с мотора Заглушка на картере коробки Откручивание болта шкива коленчатого вала Снятие шкива Совмещение метки на шестерне распределительного вала Ослабление натяжения ремня Снятие ремня с шестерен Метка коленчатого вала Натяжение ремня роликом

Инструкция по замене ремня на авто с инжекторным двигателем

Инжектор устанавливался только на один тип моторов «девятки» — с рабочим объемом цилиндров 1,5 л. Применение системы впрыска топлива не вызвало корректировок схемы привода распределительного вала. Процедура замены ремня ГРМ на ВАЗ 2109 с инжекторным двигателем практически не отличается от перечня работ на карбюраторной машине.

Отличием является демонтаж старого ремня, при котором понадобится:

Снять с двигателя датчик положения коленчатого вала, установленный рядом со шкивом. Для демонтажа требуется отстегнуть штекер проводки, а затем отвернуть болт крепления датчика. После этого сенсор вынимается из направляющего отверстия.
Для ослабления натяжки ремня привода вспомогательных агрегатов требуется отвернуть гайку М13, установленную на генераторе.

Тонкости замены ремня ГРМ на инжекторной машине показаны в видеоролике от канала «Alex ZW».

При обратной сборке тоже есть несколько отличий:

Требуется установить соответствующим образом шкив коленчатого вала. Для этого необходимо выставить верхнюю мертвую точку в первом цилиндре — по метке на маховике и на картере. При этом совпадет метка шестерни распредвала с засечкой на пластине. Установленный шкив должен располагаться напротив датчика началом 20-го зуба, отсчитанного от двух пропущенных.
Зазор между датчиком и шкивом должен составлять 0,4-1,0 мм.
После окончания сборки провести запуск и проверку работы двигателя.

Контрольные точки на шкиве

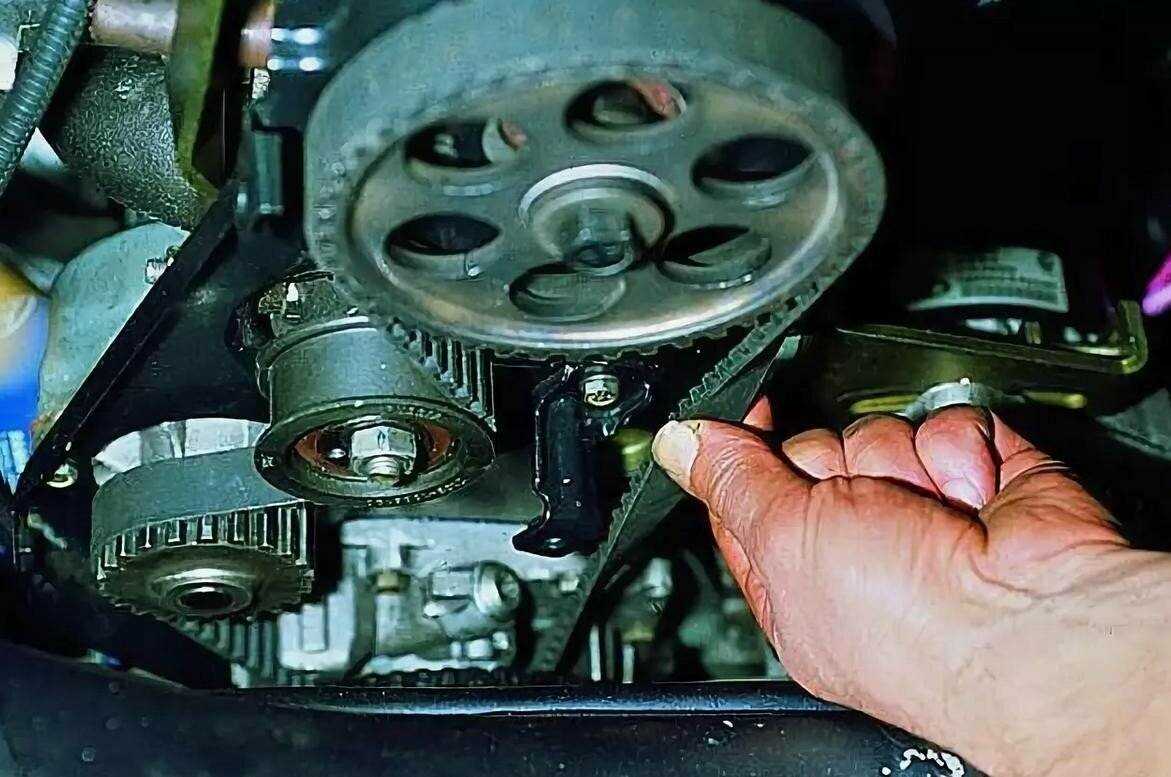

Проверка натяжения ремня ГРМ

При корректной силе натяжения ремня длинная ветвь должна поворачиваться на 90º путем воздействия большого и указательного пальца руки. Для выполнения проверки не должно требоваться большого физического усилия. При перетяжке возникают дополнительные нагрузки на подшипники помпы и натяжного ролика, которые выводят их из строя. Чрезмерный натяг вреден и для самого ремня, который может оборваться во время работы двигателя.

Место проведения проверки натяга

Проверка зажигания «на слух»

Данный способ проверки не является самым точным, так как требует определенного опыта. Проверить правильность установки зажигания ВАЗ-2109 на слух можно как на инжекторном, так и на карбюраторном двигателе. Прогрев автомобиль и разогнав его до скорости приблизительно 50 км/ч, нужно включить 4 передачу. Затем необходимо резко нажать на педаль акселератора и прислушаться к звуку двигателя. Если происходит характерная детонация, все хорошо – зажигание установлено правильно, а если этого не происходит, момент зажигания поздний. Детонация может быть слишком сильной, это свидетельствует о том, что зажигание раннее.

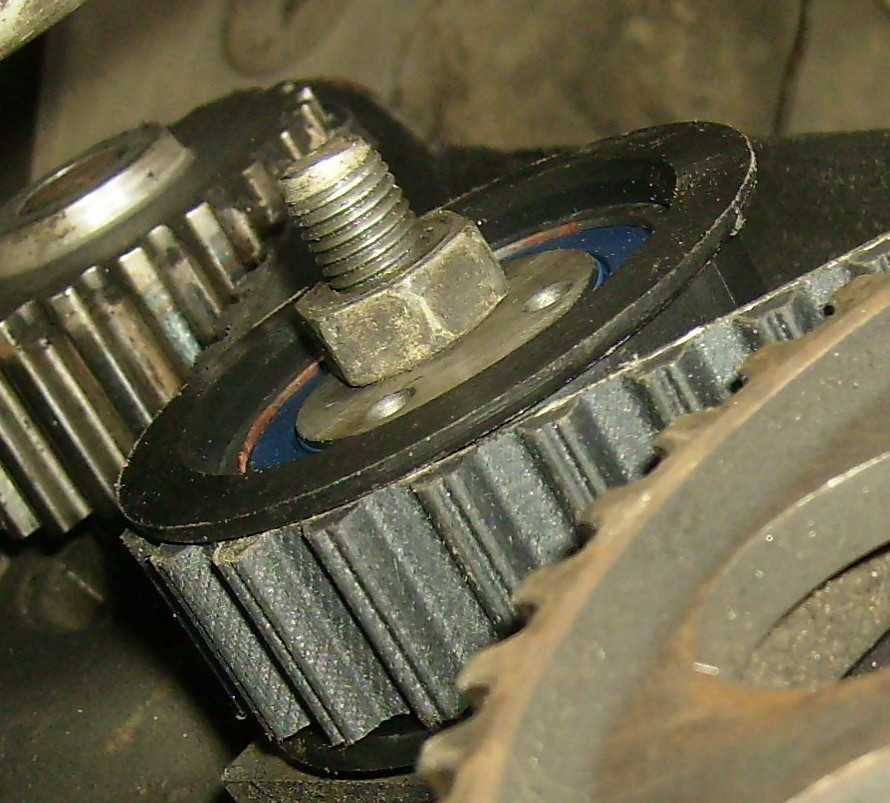

Использование регулировочных шайб при сползании ремня

Шайбы можно изготовить самостоятельно, например, из корпуса алюминиевых пивных банок, жестяной банки из-под кофе или использовать готовые заводские. Главное, чтобы шайбы были того же размера, что и дистанционное кольцо, устанавливаемое между блоком и эксцентриком натяжного ролика. Существует два варианта. В первом используют заводские шайбы. Толщину и количество подбирают опытным путем. Использование этого метода неоднозначно, поскольку шайбы плоские и, соответственно, плоскость прилегания ролика останется параллельной прежней. Однако некоторым автолюбителям такой метод помог.

1 — если ремень сползает к двигателю, 2 — если ремень сползает от двигателя

Другой метод заключается в самостоятельном изготовлении шайб в виде полумесяца. Количество и ширину шайб также подбирают опытным путем. Использование таких шайб более целесообразно, поскольку с их помощью можно изменить угол наклона шпильки и ролика с тем, чтобы он образовывал нормаль по отношению к плоскости корпуса блока цилиндров.

Несколько советов напоследок

Полезные советы.

Постарайтесь выбрать тему курсовой работы, которая для Вас будет максимально интересной.
Перед написанием теоретического и практического разделов посоветуйтесь со своим научным руководителем по поводу их содержания.
Практический раздел ни в коем случае не должен противоречить теоретическому.
Никогда не откладывайте написание курсовой работы на последнюю ночь перед сдачей – качественной работы так не получится.
После написания отложите Ваше исследование и перечитайте его спустя несколько дней, так Вы найдете ошибки, которые не заметили при первой проверке.
Проверять курсовую работу нужно минимум 2 раза – первый раз содержание, второй – техническое оформление

Особое внимание обратите на оформление списка литературы, которое должно соответствовать ГОСТу. Курсовая работа – это не только «тренировка» перед написанием и защитой дипломной работы, но и отличный шанс для студента проявить свой талант в научно-исследовательской работе, постарайтесь не упустить его!

Курсовая работа – это не только «тренировка» перед написанием и защитой дипломной работы, но и отличный шанс для студента проявить свой талант в научно-исследовательской работе, постарайтесь не упустить его!

Советы о том, как сделать курсовую работу, вы сможете узнать также из видео:

https://youtube.com/watch?v=N_tu2Qilh84

Требования ГОСТ при оформлении реферата

ГОСТ – это универсальные требования к созданию рефератов, докладов, курсовых, отчетов и дипломных и других работ учеников и студентов, касающиеся написания и оформления текста. Существует несколько видов ГОСТов для оформления рефератов, они видоизменяются с течением времени, например, ГОСТ от 2016 года, ГОСТ 2017-2018 года и т. п.

По последним требованиям ГОСТ реферат должен оформляться следующим образом:

максимальное количество страниц работы – 20;
поле справа составляет 10 мм, левое 30 мм, снизу и сверху 20 мм;
все страницы нумеруются только арабскими цифрами на центре листа, страница не обозначается на титульном листе, но при этом берется в учет;
текст набирается шрифтом Times New Roman размером 12-14;
везде, кроме титульной страницы используется полуторный межстрочный интервал;
текст распечатывается на листах А4 только с одной стороны;
формулы, таблицы, диаграммы используются только по мере надобности;
если таблицы не поместились на листе формата А4, допускаются приложения к работе.

По ГОСТу 7.9-95 реферат обязательно должен содержать титульник, содержание, введение, основную часть (тело), вывод (заключение) и список источников.

Как выставить метки ГРМ на ВАЗ 2108, 2109, 2199, если нет меток?

Если ремень ГРМ ещё не снят и нужно просто убедиться в правильности установки меток ГРМ, выкрутите для начала свечи зажигания, чтобы было легче крутить коленвал. Затем поставьте машину на домкрат, вывесив переднее колесо, включите передачу и вращайте вывешенное колесо,- это самый простой способ провернуть коленвал. Заглянув в свечное отверстие, можно увидеть в каком положении находится поршень, а если всунуть туда отвёртку и потихоньку проворачивать коленвал, то можно легко поймать ВМТ, глядя на отвёртку.

Когда ВМТ данным способом определена, снимаем клапанную крышку и смотрим, как установлен распредвал, о том, как он должен стоять- чуть ниже.

Если ремень ГРМ уже снят и надо выставить положение коленвала и распредвала, то начать следует с того, чтобы убедиться, что ни один из поршней не находится в верхней мёртвой точке. Это нужно для того, чтобы, когда проворачивали распредвал, клапана не упёрлись в поршень и не погнулись.

Теперь приступаем к установке распредвала в нужное положение. Для этого нам понадобится снять клапанную крышку и смотреть, в какую сторону смотрят кулачки. В данном случае нам интересны не все кулачки, а только те, которые отвечают за первый цилиндр, так как мы будем выставлять ВМТ именно первого цилиндра.

На самом дела, нам нет особой разницы, по какому цилиндру выставлять распредвал, когда отсутствуют метки. Но раз уж принять выставлять по первому цилиндру, то и будем по нему выставлять, тем более, он ближе всего.

Под клапанной крышкой мы увидим коленвал, а на нём много кулачков (всего 8, по 2 кулачка на цилиндр). Первые два кулачка- это и есть наш первый цилиндр. И нам надо выставить вал таким образом, чтобы эти два кулачка одновременно надавливали на клапана. Это будет ВМТ, перекрытие клапанов. В это же время кулачки четвёртого цилиндра (два дальних кулачка) не будут давить на клапана, а будут смотреть вверх буквой V. Это и есть ВМТ. Прелесть в том, что распредвал сам правильно устанавливается в нужной точке под действием пружин клапанов и никуда не уходит. Теперь можно устанавливать коленвал.

Теперь надо поршень первого или четвёртого цилиндра установить в ВМТ, без разницы на какой из них смотреть, они двигаются синхронно. Лучше посветить фонариком в свечное отверстие, там будет виден поршень. Когда поршень предположительно достигнет верхней мёртвой точки, нужно вставить в свечное отверстие что-то длинное, например, отвёртку. Проворачивая на несколько градусов коленвал туда-сюда, можно поймать ВМТ, отвёртка вылезет на максимальную величину. Всё, метки установлены, можно надевать ремень ГРМ.

Ремень ГРМ надевается сначала на коленвал, затем на распредвал, максимально натягивается с правой от звёздочек стороны, а с левой стороны натягивается роликом натяжителя.

Регулировка клапанов ВАЗ-2108 И ВАЗ-2109

Согласно сервисной книжке их следует проверять и при необходимости регулировать через каждые 30 000километров пробега. Требуемые зазоры между кулачками распределительного вала и толкателями клапана (0,2±0,05мм у впускных и 0,35±0,05мм у выпускных) устанавливают подбором регулировочных шайб, вкладываемых в углубление на донышко толкателя.

Эти шайбы толщиной от 3 до 4,25мм с интервалом 0,05 мм должны поступать на СТО и продаваться в магазинах при некоторых САЦ. Стало быть, чтобы отрегулировать зазоры самостоятельно, надо сначала определить толщину требуемых шайб, приобрести их, а также изготовить приспособление для сжатия и фиксации клапанных пружин. Этим целесообразно заниматься коллективно, на стоянках или в кооперативных гаражах, где есть возможность повторно использовать шайбы, замененные на другом двигателе, обмениваться новыми. Кстати, отвечая на многочисленные вопросы о возможности самостоятельного изготовления шайб, сообщаем, что завод не рекомендует это делать в связи с тем, что трудно выполнить детали, отвечающие техническим требованиям по механическим свойствам.

Итак, имея набор пластинчатых щупов, приспособления, пинцет, приступаем к работе.

Снимаем заборник фильтра для холодного воздуха (см. фото 1), отсоединяем толстый шланг вентиляции картера от крышки головки цилиндров и два тонких — от карбюратора.

Отворачиваем три гайки на крышке головки блока (фото 10) и снимаем крышку (фото 11), предварительно отстегнув и подняв замок крепления крышки воздухофильтра и демонтировав переднюю крышку ремня (см. фото 2). Вывешиваем при помощи домкрата правое переднее колесо, подложив под оба левых упоры. Удаляем из ванн головки масло (фото 12), покрывающее регулировочные шайбы.

Вращая вывешенное колесо автомобиля по часовой стрелке, совмещаем метку

на зубчатом шкиве распределительного вала с меткой (клювом) на задней крышке ремня (см. фото 7), а затем поворачиваем колесо дальше, чтобы метки разошлись на 2,5—3 зуба на шкиве распределительного вала (это соответствует такту рабочего хода в первом цилиндре). Измеряем набором щупов зазор (фото 13) у первого и третьего кулачков распредвала. Если он отличается от требуемого, закрепляем штангу приспособления на шпильках головки блока. Поворачиваем толкатель прорезью к себе и, удерживая его в этом положении отверткой, нажимаем на рычаг приспособления до полного сжатия пружины клапана (фото 14) и фиксируем затем толкатель вторым приспособлением — распоркой (фото 15). Пинцетом через прорезь толкателя вынимаем регулировочную шайбу (фото 16). Если на ее плоскости не видны цифры, обозначающие толщину, измеряем ее микрометром. Далее вычисляем толщину требуемой шайбы и вкладываем ее в толкатель. Сняв приспособление — распорку, проверяем образовавшийся зазор. Щупы 0,2 и 0,35 мм (соответственно для впускного и выпускного клапанов) должны входить с легким защемлением.

Приспособления, применяемые при регулировке клапанов: вверху — штанга; слева — устройство для сжимания пружин; справа — распорка.

Регулируем таким же образом зазоры других клапанов, последовательно поворачивая распределительный вал на 90° и измеряя зазоры попарно у кулачков № 5 и 2, 8 и 6, 4 и 7.

Закончив регулировку, устанавливаем все детали на свои места.

Как выставить метки газораспределительного механизма ВАЗ 2109-2108

Для начала необходимо поднять домкратом переднюю правую часть автомобиля, чтобы колесо было вывешенным. Затем откручиваем три болта крепления бокового кожуха, под которым находится механизм ГРМ:

После чего отводим крышку в сторону и снимаем ее, чтобы она нам не мешалась:

Далее нужно переключить рычаг КПП на 4-ю передачу и вращая рукой переднее колесо, следить за звездой распредвала. Необходимо добиться такого момента, когда метка на шестерне будет находиться ровно напротив выступа внутренней крышке. Более наглядно это показано на фото:

Теперь отверткой поддеваем резиновую заглушку в картере сцепления и смотрим в окошко, чтобы метка на маховике также совпадала с прорезью крышки:

Если вдруг метки ГРМ и на маховике ВАЗ 2109-2108 не совпадают, необходимо скинуть ремень с шестерни распредвала, когда он установлен по меткам, и после этого совместить риски на маховике с корпусом, проворачивая коленвал за шкив ключом на 19.

Двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций в приводе ГРМ имеют три пары установочных меток.

Выставить метки привода ГРМ необходимо при замене ремня привода ГРМ, во время установки момента опережения зажигания, при проверке и регулировки тепловых зазоров клапанов, ремонте двигателя и замене его деталей и пр.

Установочные метки привода ГРМ двигателей 21083, 21081, 2108 автомобилей ВАЗ 2108, 2109, 21099

— Метка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ

— Метка на шкиву коленчатого вала («звездочке») и отливе крышки корпуса масляного насоса двигателя

На ряде двигателей автомобилей ВАЗ 2108, 2109, 21099 установлен масляный насос без установочной метки на корпусе. В таком случае при выставлении меток привода ГРМ ориентируемся на метки в лючке сцепления и шкиву распредвала.

— Метка на маховике и метка-треугольный вырез шкалы углов опережения зажигания

установочная метка ВМТ на маховике и треугольный вырез на шкале в лючке картера сцепления на ВАЗ 2108, 2109, 21099

Метка на маховике представляет собой длинную неглубокую поперечную риску. При наличии загрязнений на маховике она может быть не видна. Чтобы ее обнаружить нужно постепенно поворачивать маховик и протирать его поверхность тряпкой смоченной в растворителе.

Схема: установочные метки привода ГРМ автомобилей ВАЗ 2108, 2109, 21099 с двигателями 21083, 21081, 2108

установочные метки привода ГРМ двигателей автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Для доступа к установочным меткам на шкиву распредвала и задней крышке ГРМ необходимо снять наружную крышку привода газораспределительного механизма двигателя автомобиля. Совмещаем метки вращая коленчатый вал за болт храповика ключом на «19» или большой шлицевой отверткой за зубцы маховика в лючке картера сцепления по часовой стрелке. Вращать ключом за болт крепления шкива распредвала не рекомендуется.

— Для доступа к установочным меткам на шкиву коленчатого вала и корпусе масляного насоса необходимо поддомкратить автомобиль и снять колесо со стороны привода ГРМ. После чего ослабить крепление генератора, сместить его к двигателю (либо ослабить гайку натяжителя, если он имеется) и снять приводной ремень. Далее ключом на «19» отворачивается болт храповика коленчатого вала (при этом маховик фиксируется в лючке картера сцепления за зубцы шлицевой отверткой). Снимаем шкив привода генератора и вворачиваем болт храповика обратно (за него можно вращать весь привод ГРМ).

— Для доступа к установочным меткам на маховике и шкале углов опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099 предусмотрен лючок в картере сцепления закрытый резиновой крышкой. Он расположен под термостатом. Маховик в лючке можно вращать большой шлицевой отверткой за зубцы венца маховика.

Еще статьи по газораспределительному механизму автомобилей ВАЗ 2108, 2109, 21099

Старенькая ВАЗ 2109 с двигателем 1,5 8 клапанов, замена ремня ГРМ. А вообще это могла быть и ВАЗ 2114 или 2110, разници в работе ни какой, восьмиклапанный мотор везде одинаковый. Вместе с ремнем поменяем помпу, натяжной ролик и два шкива, распредвала и коленвала. При обрыве ремня ГРМ, клапана на этом двигателе не гнет, но лучше до такого не доводить. Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.

Замена ремня ГРМ и его регулировка

Руководство по ремонту и эксплуатации — Бензиновые двигатели ВАЗ 2108, ВАЗ 2111-80 — Замена ремня ГРМ и его регулировка Замените ремень привода распредвала, если при осмотре вы обнаружите: — следы масла на любой поверхности ремня распредвала; — следы износа зубчатой поверхности ремня распредвала, трещины, подрезы, складки и отслоение ткани от резины; — трещины, складки, углубления или выпуклости на наружной поверхности ремня распредвала; — разлохмачивание или расслоение на торцовых поверхностях ремня распредвала.

ПРИМЕЧАНИЯ Перед началом работы снимите ремень генератора (Замена и регулировка натяжения ремня генератора). Для удобства восприятия процесс замены и регулировки натяжения ремня привода распредвала на автомобилях ваз 2108, ваз 2109, ваз 21099 показан на снятом двигателе. Для натяжения ремня распредвала требуется специальный ключ. Если ключа нет, вставьте в отверстия ролика два подходящих по диаметру металлических стержня. Зафиксируйте между стержнями отвертку и поворачивайте ролик, натягивая тем самым ремень распредвала. После этого затяните гайку.

1. Отверните три болта и снимите переднюю крышку привода распредвала.

2. Установите поршень 1-го цилиндра в ВМТ. Для этого поверните коленвал за болт крепления шкива коленвала так, чтобы метка ВМТ на шкиве распредвала встала напротив метки (усика) на задней крышке привода распредвала.

3. Отверните болт крепления шкива коленвала, зафиксировав коленвал от проворачивания с помощью отвертки.

4. Снимите шкив с коленвала.

5. Ослабьте затяжку гайки крепления натяжного ролика и поверните натяжной ролик, чтобы ослабить натяжение ремня.

6. Снимите изношенный ремень распредвала.

7. Установите новый ремень распредвала на зубчатый шкив коленвала…

8. …затем на шкив распредвала, натягивая ведущую ветвь ремня, чтобы она не провисала. Убедитесь, что метки на шкиве и задней крышке совпадают.

9. Наденьте ремень привода распредвала на зубчатое колесо водяного насоса и натяжной ролик.

10. Установите шкив коленвала и затяните болт его крепления моментом затяжки 99-110 Нм (9,9-11,0 кгс-м).

11. Натяните ремень, повернув соответственно ролик и затянув гайку его крепления.

12. При правильном натяжении ремень распредвала на автомобиле ваз 2108, ваз 2109, ваз 21099 можно повернуть двумя пальцами на 90° (усилие 15-20 Н). Проверните на два оборота коленвал и еще раз проверьте натяжение ремня. При необходимости повторите регулировку.

Установите переднюю крышку привода распредвала. Затем установите ремень привода генератора и отрегулируйте натяжение ремня генератора.

P.S. От себя ещё добавлю, что после натяжения ремня ГРМ необходимо завести двигатель, прогреть его до рабочей температуры и ещё раз проверить натяжение ремня.

Объясню почему. При нагреве, как известно, материалы расширяются и двигатель не исключение. Расстрояние между шкивами, пусть немного, но также увеличивается. И не редко ремень оказывается перетянутым на основном режиме работы двигателя (на прогретом двигателе), отсюда и повышенная шумность нового ролика (вой), а также и его скорая кончина. При этом на холодном двигателе ремень будет немного прослаблен, пугаться этого не стоит, при прогреве натяжение ремня вернётся к норме.

Также довольно частое явление при замене ремня ГРМ — сползание ремня к двигателю или от него, а также истирание его о бортики натяжного ролика.

В данной ситуации необходимо проверить ровный ли ремень ГРМ. Кладём боком ремень ГРМ на какую нибудь ровную поверхность (типа стекла) и смотрим, по всей ли длинне ремень плотно прилегает к поверхности, нет ли щелей. Если ремень кривой, то нормального положения его на шкивах вы вряд ли добъётесь… Только замена.

Виновными при сползании ремня бывают также шкивы распредвала и коленвала, а также шкив помпы. Если на них заметны следы износа (шкивы коленвала и распредвала), небольшой люфт (шкив помпы), то тоже под замену.

Если всё нормально, а ремень всё равно сползает, то в этом случае необходимо заняться точной регулировкой положения ролика натяжения относительно двигателя. Для этой цели вырезаем из тонкого металла (например из железной банки от пива) небольшой сектор, который подкладываем между натяжным роликом и двигателем. Путём перемещения этого сектора добиваемся ровного положения ремня ГРМ на шкивах. Рекомендую начать подкладывать с 11 или с 5 часов (если смотреть по циферблату часов) в зависимости от того, куда сползает ремень (наружу или внутрь).
