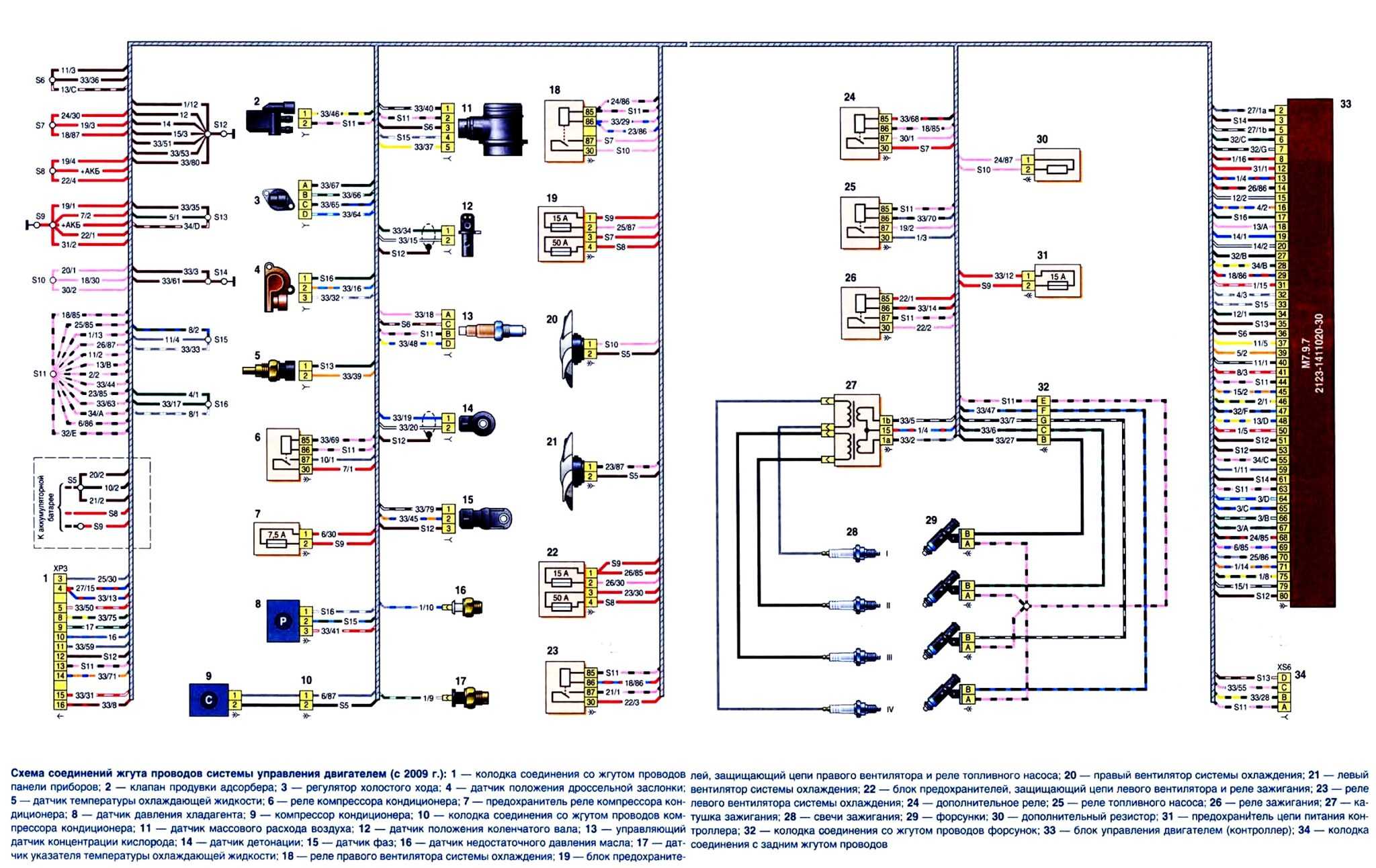

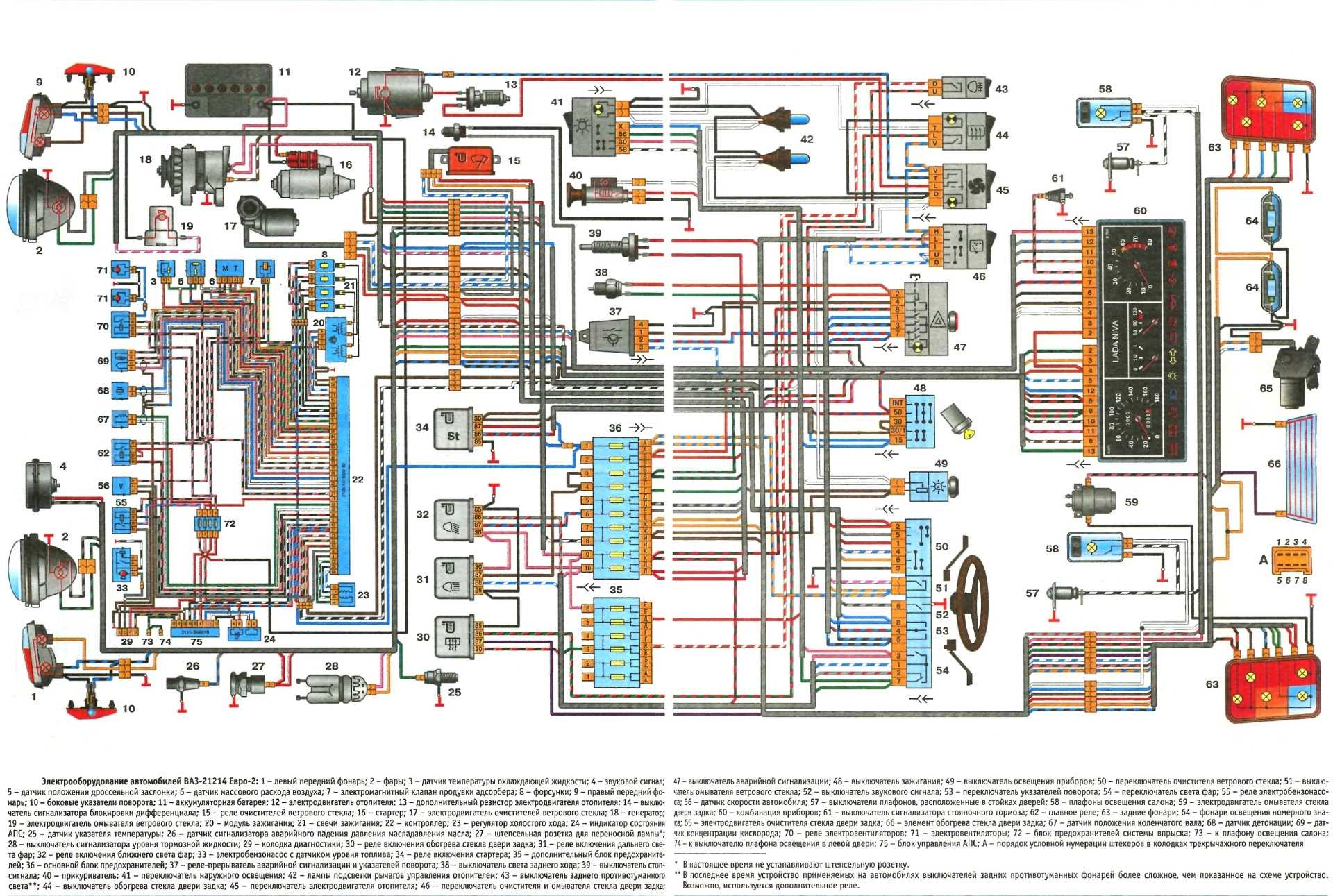

Chevrolet niva 2002 россия. руководство по ремонту — файл niva_2123.doc

Характеристики ВАЗ 21074

Итак, я приобрел ВАЗ 21074 2002-го года выпуска. Из маркировки видно, что двигатель 1.6 литра, карбюраторная подача топлива. Краткие хакактеристики:

• Пятиместный седан, четыре двери; • Задний привод; • Механическая пятиступенчатая КПП; • Снаряженная и полная масса – 1030 и 1430 кг; • Габариты (д, ш, в) – 4120*1620*1430 мм;

На момент приобретения, пробег автомобиля составлял около 45000 км, и я проехал на нем столько же. При эксплуатации «Жигулей», которые не отличаются особой защитой кузова от коррозии, в регионе, где дороги не посыпают реагентами, автомобиль на сегодняшний день достаточно свеж и бодр.

Сев впервые за руль, я в первую очередь обратил внимание на очень приятную деталь – довольно удобные, органичные сиденья с высокими спинками. Кстати, внешнее отличие «Семерки» от ВАЗа 5-ой модели состоит именно в сиденьях. Еще одним отличием от других классических «Жигулей» является усовершенствованная приборная панель

На щитке приборов установлен тахометр и, очень удобная опция для водителей, которые плохо чувствуют педаль газа – эконометр. Через дефлекторы, расположенные в центральной части панели, направляется струя холодного воздуха, а так же модернизирована консоль

Еще одним отличием от других классических «Жигулей» является усовершенствованная приборная панель. На щитке приборов установлен тахометр и, очень удобная опция для водителей, которые плохо чувствуют педаль газа – эконометр. Через дефлекторы, расположенные в центральной части панели, направляется струя холодного воздуха, а так же модернизирована консоль.

Если смотреть снаружи, то от 5-ой модели отличия состоят в более объемной хромированной решетке радиатора, которая как раз и напоминает «мерседесовскую»; небольшие изменения сделаны в форме капота и задних фонарей.

На момент пробретеня автомобиля мне его не с чем было сравнивать, но и сейчас, поездив на других автомобилях, я бы не сказал, что при отсутствии гидроусилителя руля, управление очень трудное. Вполне свободное управление.

Порадовал тот факт, что на «семерке» я имею хорошее преимущество перед автомобилями с низкой посадкой. Световой зазор между нижней частью авто и дорогой составляет 17 см. На внедорожник я не претендую, но по проселочным и второстепенным дорогам, которые составляют около 50% в нашем городе, я езжу достаточно смело.

Маятниковый рычаг

Маятниковый рычаг закреплен в нижней центральной части балки, на валике, установленном в гнезде балки на конических роликоподшипниках.
 

Маятниковый рычаг также закрепляют зажимным болтом. Крепление контрольными штифтами пока не производится.
 

Привод тормозного крана.

Маятниковый рычаг 10 установлен на кронштейне, закрепленном на верхней полке левого лонжерона, и предназначен для обеспечения передачи усилия от тяги 9, идущей снаружи лонжерона, к тяге 13 привода рычага тормозного крана, идущей с внутренней стороны лонжерона.
 

Маятниковые рычаги шарнирно соединены с расположенными в трубах пружинами. Подобная же подвеска, но с той существенной разницей, что колесо качается относительно оси, расположенной впереди его центра, используется и на мотороллерах различных моделей. В этом случае при торможении передним тормозом передняя часть мотороллера опускается; то же самое происходит при наезде переднего колеса на препятствие; резкое опускание передней части может вызвать падение водителя. Редко встречается конструкция маятниковой подвески, при которой колесо качается относительно оси, расположенной в передней части рамы.
 

Если маятниковый рычаг после затягивания регулировочной гайки вращается в горизонтальном положении под действием собственной массы, следовательно, гайка затянута неправильно. Рычаг должен поворачиваться под действием приложенной на его конце силы 1 — 2 кгс. Бели гайка оказывается перетянутой, то ее следует отвернуть, приподнять шайбу и снова затянуть гайку. После этого соединить шаровые пальцы тяг с маятниковым рычагом, которые были отсоединены ранее.
 

При сборке маятникового рычага на пальце кронштейна втулку в ушке рычага необходимо затянуть до отказа и между краем ушка рычага и запле-чиком кронштейна должно быть выдержано расстояние, равное 14 1 мм. Качание нижнего конца рычага при нормальной величине зазора в резьбо-всм соединении колеблется в пределах от 0 5 до 2 мм. В случае значительного износа резьбы и увеличения этого качания более чем на 8 мм втулку и кронштейн необходимо заменить.
 

В автомобиле ЗИМ маятниковый рычаг не должен иметь в своем креплении осевого зазора, рычаг должен поворачиваться с усилием в 2 — 3 кг, приложенным к его концу.
 

Разрез кронштейна маятни-кового рычага.

Порядок сборки кронштейна маятникового рычага обратный порядку разборки.
 

Люфт на конце маятникового рычага не допускается.
 

Вначале проверяется затяжка болтов маятникового рычага и стрелки, чтобы при тарировании они не освободились. Чтобы не оперировать с большим количеством груза, рекомендуется оставить на маятнике один основной груз. Самое большое отклонение стрелки на шкале маркируют. Затем грузы снимают и проверяют нулевую точку.
 

Перетянута регулировочная гайка оси маятникового рычага.
 

На каких автомобилях в рулевых приводах отсутствуют маятниковые рычаги.
 

Иногда рулевое колесо вращается туго после ремонта маятникового рычага ( замены втулок или самой оси маятникового рычага, деформации самого рычага и его замены) из-за перетяжки регулировочной гайки.
 

«ВАЗеЛИН» — Стреч-лимузин-кабриолет из ВАЗ-2107

Где розовый кабриолет, там обязательно должен быть громадный розовый лимузин-кабриолет. И опять, как и в предыдущем случае, автором этого автомобиля является брутальный 42-летний деревенский автомеханик Сергей Федулов.

На строительство одного лимузина ушло два кузова ВАЗ-2107, с которых взяли переднюю и заднюю части. Затем был сварен каркас для удлинения лимузина, к которому намертво приварили боковую обшивку. Внутренняя часть лимузина полностью позаимствована от ВАЗ-2109.

Этот стиль назовем «деревенский гламур». «ВАЗеЛИН», как по-кавказски назвали этот объект, передвигается на переднем приводе, выдерживает нагрузку до 1300 килограммов и вмещает около 20 человек. Почти половину жителей деревни!

Функции и назначение

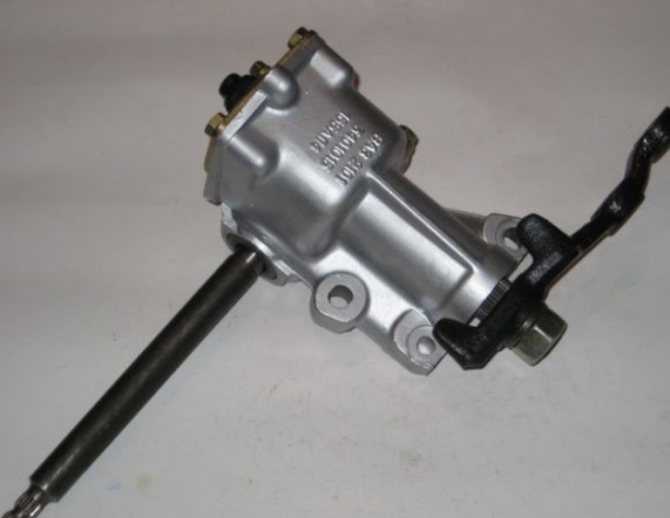

Редуктор рулевого управления установлен со стороны водителя, а к сошке рулевой маятниковый механизм со стороны пассажира. Они соединены между собой рулевой тягой и служат опорными точками. Водитель управляет ими при воздействии на рулевую тягу. Корпус маятника сделан из чугуна или алюминия и имеет форму цилиндра с отверстиями для его крепления к лонжерону либо к раме. В центре через отверстие вставляется ось, которая продевается сквозь корпус и делает рукоятку более подвижной, а так же служит опорой для рулевой тяги. Другой конец сошки движется, как маятник и поэтому имеет такое название.

Винтовой разжимной механизм

Второй тип съемного механизма, который можно изготовить из подручных средств – винтовой разжимной. Он отлично подходит для замены шаровых опор классических моделей ВАЗ.

Особенностью конструкции подвески этих авто является то, что верхняя и нижняя опоры располагаются симметрично друг другу и расстояние между ними не большое.

Его в домашних условиях можно изготовить только при наличии сверлильного станка или же придется обращаться в токарную мастерскую. Такой съемник состоит всего из двух частей.

Для его изготовления понадобиться квадратный или шестигранный прут с гранями под ключ на 17 или 19, длина которого составляет 7 см. В этом пруте делаем при помощи сверлильного станка отверстие и нарезаем резьбу под болт на 8. Вкручиваем болт и все – съемник готов.

Как он действует, рассмотрим на примере ВАЗ-2107. Для выпрессовки верхней опоры, необходимо выкрутить стопорную гайку, но не до конца, снимать ее не нужно. Затем устанавливаем между пальцами опор изготовленный съемник с закрученным до упора болтом.

Чтобы выдавить палец берем два ключа – одним удерживаем изготовленный корпус, а вторым вывинчиваем болт до тех пор, пока палец не сорвется с гнезда. После замены верхней опоры, проделываем тоже самое, но с нижней.

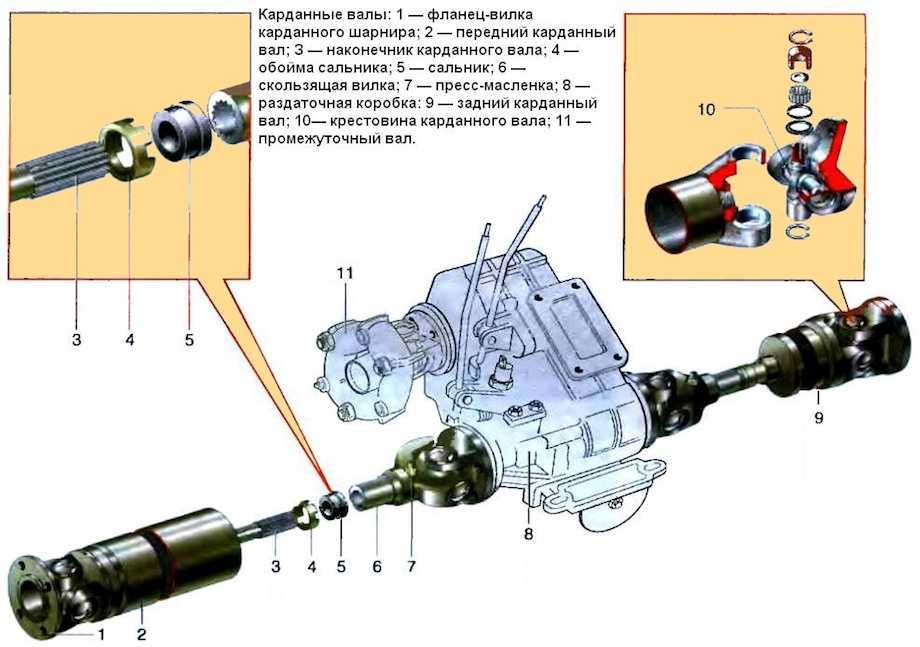

Трансмиссия – причины отказов

Автомобиль ВАЗ 2107 оборудуется четырех- или пятиступенчатой коробкой передач с механическим переключением и диафрагменным однодисковым сцеплением. Наиболее частые причины поломок трансмиссии:

1. Износ уплотнительных элементов гидравлического привода и образование выработки в цилиндре.
2. Поломка выжимного подшипника, разрушение диафрагменной пружины, ведущего или ведомого диска.
3. Утечка трансмиссионного масла из коробки перемены передач, поломка подшипников, валов, шестерен, синхронизаторов и других деталей.
4. Поломка узла переключения передач.

Выявление причин неисправности трансмиссии производится по косвенным признакам: появление посторонних шумов и вибрации во время движения автомобиля. Возможны затруднения при включении отдельных передач, рывки и толчки. Ремонт сцепления, привода, КПП и других механизмов трансмиссии связан с необходимостью демонтажа указанных узлов, разборке и проверке всех деталей на соответствие параметрам.

Положительные качества ВАЗ-2107

1. Первое, чем привлекает автомобиль, его доступность. Стоимость самого авто и деталей выгодно отличается в меньшую сторону от близких по характеристикам иномарок. Его эксплуатация в совокупности обходится дешевле. Запчасти и расходные материалы найти не представляет трудностей. Руководство по эксплуатации подробно и обширно, а информации по ремонту в открытом доступе достаточно. Так что многие автовладельцы предпочитают производить ремонтные работы самостоятельно. В плюс работает и то, что все узлы «семёрки» ремонтируются, совсем необязательно менять их целиком.
2. Другим плюсом стала возможность улучшения автомобиля, опять же благодаря наличию на рынке широкого спектра подходящих деталей. ВАЗ-2107 признан самым тюнингуемым в России. Базовые комплектации («Стандарт», «Норма» и «Люкс») также достаточно комфортны. К неоспоримым достоинствам этой модели можно отнести просторный салон и вместительный багажник (объём 379 л). Седьмая модель «жигулей» изначально разрабатывалась как элитарный автомобиль. Передние сидения, например, имеют анатомическую форму. Высокая посадка обеспечивает водителю отличный обзор. Панель приборов оснащена безбликовыми циферблатами. Достаточно мягкая пружинная подвеска способствует созданию комфорта при езде по бездорожью.
3. Благодаря высокому клиренсу, Lada 2107 отличается повышенной проходимостью – для российской действительности немаловажный фактор. Задний привод обеспечивает лучшую манёвренность, так как радиус поворота меньше, ведь передние колёса лишь направляют движение, а выход из заноса осуществляется простым сбросом педали акселератора и выруливанием в сторону заноса. При нажатии на педаль газа вес авто переносится назад, обеспечивая лучшее сцепление с дорогой.

Задачи и функции рычагов

Рычаг в подвеске может называться по-разному в зависимости от оси вращения и его расположения. Соответственно, в подвеске могут быть также продольные и косые рычаги. Конструктивно это позволяет ему поворачиваться вверх и вниз по отношению к направлению движения.

Как мы уже поняли, для эффективного демпфирования и снижения вибрации используются специальные резинометаллические втулки, которые допускают небольшие отклонения от плоскости в заданных масштабах.

Со стороны колеса на переднем рычаге обычно стоит шаровая опора:

Шаровой шарнир используется в передних рычагах из-за необходимости поворота руля. Сзади в зависимости от конструкции стандартно достаточно сайлентвтулок.

Также в зависимости от типа используемого рулевого управления на передних колесах, особенно в автомобилях с большим ходом подвески, существуют версии с вращающимся подшипником скольжения.

Таким образом, поперечный рычаг представляет собой, в упрощенном понимании, металлический (из алюминия или стали) стержень сложной формы с двумя точками подвески на его концах:

Работая в качестве маятника, он также ограниченно может передавать силы в продольном направлении (вперед-назад), так как расположен поперек направления движения, и небольшие боковые усилия, которые могут возникать в основном при прохождении поворотов.

Тормозные или движущие силы будут толкать поперечный рычаг в продольном направлении. Чтобы предотвратить или хотя бы минимизировать этот эффект, инженеры устанавливают второй поперечный рычаг с небольшим смещением, который прикрепляется к колесу рядом с первым, но он проходит под углом к ​​корпусу, так что оба поперечных рычага образуют треугольник. Такая конструкция будет устойчивой в продольном и поперечном направлениях. Если вы удвоите их и прикрепите к верху и низу колеса, вы получите ось с четырьмя рычагами. Такую же подвеску Audi представила в 1994 году на первой модели A4.

Четырехрычажная подвеска работает лучше, с ней автомобиль управляется и едет стабильнее. Но есть несколько нюансов:

1. Появляется множество точек износа в рычагах подвески;

2. Относительно снижается надежность;

3. Стоимость ремонта дороже;

4. В современных машинах, как правило, используются неразборные алюминиевые рычаги.

Решением для улучшения выносливости деталей стало объединение небольших рычагов в один крупный треугольный блок с двумя сайлентблоками на определенном расстоянии друг от друга, которые образуют широкое и, следовательно, устойчивое основание для поглощения сил и ударов.

Модификации

ВАЗ-21060

Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2

ВАЗ-21061

Модификация с двигателем ВАЗ-2103, некоторые автомобили с подобным индексом были оборудованы упрощенной системой охлаждения двигателя и не имели электрического вентилятора. Вместо этого на торец вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105.

Экспортные экземпляры отличались улучшенной отделкой и мелкими изменениями в схеме электрооборудования, часть таких машин комплектовалась модифицированными бамперами от полноприводного автомобиля ВАЗ-2121 со встроенными подфарниками, а некоторые экземпляры были оборудованы очистителями и омывателями фар головного освешения.

ВАЗ-21063

Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.

ВАЗ-21065

Модификация автомобиля с улучшенной комплектацией, которую выпускали с 1990 по 2001 год. В качестве силового агрегата был установлен двигатель объемом 1569 см3. К другим отличиям от базовой модели можно отнести более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс. Были и другие изменения как в экстерьера так и в интерьере, в общем это была «люкс» версия седана ВАЗ-2106.

ВАЗ-21069

Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

ВАЗ-2106 «Турист»

Пикап со встроенной в кузов палаткой, созданный по заказу технической дирекции. Был создан в единственном экземпляре.

ВАЗ-2106 «Полседьмого»

Единственный экземпляр созданный по заказу Л.И. Брежнева, кроме экспортных бамперов, отличался сиденьями и решёткой радиатора от ВАЗ-2107, а также доработанным под её установку капотом.

• https://www.kolesa.ru/article/velikolepnaya-shestyorka-pochemu-vaz-2106-byl-luchshej-modelyu-zhigulej
• https://RussoAuto.ru/auto/vaz/vaz-2106

Двигатель ВАЗ 2103

Технические характеристики

Основные характеристики двигателя представлены в таблице ниже:

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Год производства двигателей данного типа	1972 г – наше время
Система питания	Инжектор/карбюратор
Тип двигателя	Рядный
Количество поршней	4
Материал блока цилиндров	чугун
Материал головки блока цилиндров	алюминий
Количество клапанов на один цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	76 мм
Объём двигателя	1452 см 3
Мощность	71 л. с. при 5600 об./мин.
Максимальный крутящий момент	104 НМ при 3600 об./мин.
Степень сжатия	8.5 единиц
Объем масла в картере	3.74 л

• По имеющимся данным расход топлива в городских условиях составляет 9.4 л на 100 км.
• По ровной дороге на крейсерской скорости он будет составлять уже 6.9 литров на 100 км пути.
• В смешанном режиме расход будет составлять от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот мотор экономичным, однако в данном случае многое зависит как раз от самого водителя.
• Ещё один параметр, который зависит от водителя, это расход масла на 100 км. Для среднестатистического водителя автомобиля с данным мотором он составляет 700 гр на 100 км. Это, конечно, не мало, но при аккуратной езде можно уменьшить этот расход вплоть до 450-500 гр./100 км.
• Вес двигателя 2103 в полностью собранном состоянии составляет 121 кг.

Его габариты (характеристика указана в миллиметрах):

Высота	Ширина	Длина
665	541	565

Тип съемника — КЛИН

Самым простым съемником является так называемый «клин». Он не относится ни к какому типу съемных механизмов, но при этом является достаточно эффективным приспособлением для выпрессовки.

Для его изготовления понадобиться всего лишь шлифмашинка угловая («болгарка»), можно также использовать станок с абразивным кругом.

В качестве заготовки выступит металлическая пластина размерами со спичечный коробок.

Вначале необходимо придать заготовке формы клина, для чего «болгаркой» или станком стачиваем металл так, чтобы в профиль пластина имела вид треугольника. Затем той же «болгаркой» проделываем прорез посредине на 2/3 длины заготовки со стороны вершины треугольника, то есть с тонкой стороны клина. Ширина пропила должна быть чуть больше толщины пальца опоры, то есть должна получиться своеобразная скоба.

При желании можно приварить к скобе металлический прут, который в дальнейшем облегчит работу с клином.

Выпрессовка пальца клином производится очень просто. Он устанавливается в зазор между проушиной и корпусом опоры. А дальше просто молотком клин забивается, что приводит к выскакиванию пальца из гнезда.

Недостатком клина является то, что в процессе выпрессовки пыльник получит повреждения. Поэтому клин можно использовать только при выполнении замены опор или наконечников.

Если же производится ремонт подвески и рулевого механизма, не подразумевающего замену шаровых элементов, клин лучше не применять.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2’’ длиной 8-9 см.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

То есть должно получиться на торце трубы 4 выступа равномерно распределенных по окружности. Сделать это можно при помощи ножовки по металлу и напильника или же «болгаркой».

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.

Снятие маятникового рычага ВАЗ 2107

Для работы понадобятся два ключа на 17 и стандартный набор ключей.

Порядок действий таков:

• отсоединить от маятника ВАЗ 2107 два шаровых шарнира рулевых тяг;
• при помощи пары гаечных ключей раскрутить соединения маятникового рычага (для этого необходимо последовательно одним ключом удерживать болт крепления от проворачивания, а вторым откручивать гайку);

Примечание: под гайками и болтами крепления находятся шайбы. Следует запомнить их месторасположения и количество на каждом из болтов, чтобы при сборке поставить их на место. Иначе может возникнуть перекос маятникового механизма.

извлечь болты и снять маятниковый рычаг с «семерки».

ВАЗ-21078 «Краснодарский Кирпич»

Давайте сравним этот проект с предыдущим в нашей подборке. Здесь присутствует явный набор стильности, который свойственен направлению Low Stance. Этот автомобиль обладает одним броским элементом — это гипер-широкие колесные диски в стиле «разварок», установка которых потребовала наличия довольно больших контрастных накладок на колесные арки, создающих весь сбитый стиль всему автомобилю.

Черно-белая строгость всего внешнего вида, обрамлена хромированными элементами, в первую очередь знаменитой «семерочной» радиаторной решеткой. Но при этом внешний вид, как и в предыдущем проекте, практически стопроцентно определяется как ВАЗ-2107. И это тоже можно причислить к огромному плюсу данного варианта тюнинга «семерки».

Из-за чего могут возникнуть проблемы с рычагом подвески?

В зависимости от дорожных условий и пробега с этой, казалось бы, мощной и простой конструкцией может возникнуть целый ряд проблем. Одной из них может стать износ крепежных элементов.

Резина в сайлентблоках стареет, твердеет и растрескивается. В запущенных случаях резинки разлетаются, оголяя окружающие металлические втулки, подвеска во время работы начинает издавать щелкающие звуки, и автомобиль превращается в «погремушку».

Помимо этого, со временем износу подвержены шаровые опоры, что также приводит к появлению люфтов в подвеске, посторонним звукам и прочим неприятным симптомам. И даже если вы считаете, что сам поперечный рычаг как металлическая конструкция не может прийти в негодность, подумайте дважды – он также может быть погнут или сломан, а если автомобиль очень старый – прогнить и надломиться.

Если рычаг деформирован несильно и по какой-то причине водитель не замечает этого (его не смущают вибрации, ухудшение маневренности, увод автомобиля в сторону при прямолинейном движении), при следующей ударной нагрузке искривленный металл может дать трещину – рычаг сломается. При этом деформация детали может произойти не только из-за серьезного удара (наезд на бордюр или в открытый колодец), иногда достаточно влететь в яму или на «лежачий полицейский» на скорости. Также очень опасны боковые удары.

Поскольку конструкция подвески запрограммирована на вертикальный ход, даже небольшой удар сбоку способен нанести серьезный урон не только сайлентблокам, но и самому рычагу.  Один из хрестоматийных примеров – боковое скольжение на льду с последующим соударением с бордюрным камнем.

Выводы и рекомендации

Среди всего вышеперечисленного можно выделить несколько основных достоинств и недостатков автомобиля ВАЗ-2107.

Плюсы:

• Экономичность.
• Широкий спектр недорогих запчастей.
• Доступность ремонта.
• Надёжность.

Минусы:

• Высокий уровень шума.
• Плохая аэродинамика при движении на предельных скоростях.
• Низкий уровень безопасности в случае аварии.
• Устойчивость к коррозии кузова понижена.

В случае приобретения подержанного автомобиля этой модели следует уделить внимание проверке ходовой части и силового агрегата. Владельцу лучше взять на заметку проблемные места автомобиля и периодически их осматривать.. Вероятность привлечь внимание угонщиков мала

Однако существует риск остаться без топлива из-за лёгкости доступа к бензобаку. Но это уже вопрос общей криминогенности  района проживания

Вероятность привлечь внимание угонщиков мала. Однако существует риск остаться без топлива из-за лёгкости доступа к бензобаку

Но это уже вопрос общей криминогенности  района проживания.

ВАЗ-2107 замечательно подходит для эксплуатации в сельской местности. Когда нет надобности в высоких скоростях, а нужен надёжный рабочий автомобиль.

Отлично подходит для новичков. Автомобилисту, прошедшему школу вождения и обслуживания  «Семёрки», любой автомобиль по зубам!
