Замена масла в рулевом редукторе уаз

За и Против установки гидроусилителя на УАЗ

УАЗ не выпускает машины комплектации военные мосты + ГУР (кроме «Барса»). По-моему проблема в том, что у военных мостов угол поворота колеса больше (или заведомо известно о ненадежности ГУР…) На шоссе при правильном сходе -развале ГУР не нужен (на МКАД я держу руль рукой за спицу для «утяжеления»- а я не из силачей), на кочках стараюсь сильно руль без нужды не крутить (или мне встречаются какие-то особенные кочки?)

У меня ГУР стоит уже год (при военных мостах), и должен сказать, что я им очень доволен. 1. Машина имеет прекрасную маневренность — т. к. у военных угол поворота колес больше, то легкий руль при парковке позволяет крутиться буквально на месте. Попробуйте ту же операцию проделать без ГУРа… 2. На трассе машина меньше реагирует на неровности, ее легче держать на прямой, и ноль есть, хотя и не такой, как на иномарках. 3. На бездорожье легче не в пример — по кочкам то да колеям!

Замена масла в редукторе заднего моста ВАЗ

Помимо рекомендаций предусмотренных картой технического обслуживания автомобиля, масло своими руками меняется в случаях:

В смеси присутствует серебристая пыль. Если вместо пыли металлические крупицы, это указывает на серьезные поломки автомобиля. Обойтись только заменой масла не обойтись.
Кофейный или черный цвет масла. Это свидетельствует о попадании в него воды или разрушении присадок в растворе.
Замена масла в редукторе моста ваз 2107можно выполнить своими силами.

Откручивается ключом на «17» пробка в отверстии для залива масла.

Откручивание пробки для заливки масла в редуктор заднего моста авто ВАЗ 2107

Под сливное отверстие подставляется емкость для сбора отработанного масла.
Шестигранным ключом на «12» выворачивается сливная пробка, для удаления отработанного масла.
После того как жидкость полностью вытечет, пробка сливного отверстия закручивается на место.

Для промывки необходимо залить примерно один литр смеси тридцати процентного керосина с трансмиссионным маслом. Вместо керосина можно взять дизельное топливо.
Вывешивается одно заднее колесо включается первая передача и запускается двигатель.
По истечении трех минут промывочная смесь сливается.
Для заливки лучше использовать масленый нагнетательили рычажную тавотницу. Если их под рукой не окажется можно использовать большой пластмассовый шприц с одетой на его конец эластичной трубкой.
В редуктор заливается 1,3 литра специального трансмиссионного масла.
Необходимо следить, чтобы уровень его доходил до нижней кромки заливного отверстия.

После заливки масла проверяется и очищается от грязи сапун. Это устройство необходимо для того, чтобы стравить в редукторе избыточное давление, образуемое при нагреве масла и при повышении его уровня.Все операции по замене масла на авто ВАЗ 2107 можно хорошо видеть на видео.

Редуктор механизма руля крепится тремя болтами в моторном отсеке на левом лонжероне.
Регулировочным винтом, установленном на верхней крышке редукторного корпуса, может регулироваться зазор в зацеплении двухгребневого ролика и червяка встроенными в конструкции устройства.
Примерно 0,2 литра масла заливается в картер редуктора рулевого управления.
Для заливки масла имеется наливное отверстие на верхней крышке корпуса редуктора. Отверстие для слива масла отсутствует, в автомобиль ВАЗ 2107 жидкость при необходимости только доливается.

Перед доливкой масла необходимо проверить его уровень:

Снимается вакуумный усилитель.
Ключом на «8» отворачивается пробка для заливки масла в редуктор, имеющая коническую резьбу.

Выкрученная пробка из заливного отверстия редуктора управления рулем

Специальным стержнем проверяется уровень масла. Для этого стержень вставляется до упора в редуктор, как показано на фото.

Проверка уровня масла

От верхней кромкиотверстия для заливки, уровень масла должен быть на глубине 15 миллиметров.
Если нужна замена масла в рулевом редукторе ваз 2107, тогда накидным ключом на «13» отворачиваются четыре болта, которые крепят нижнюю крышку редуктора.
Крышку достаточно сдвинуть и маслослить в емкость.
Крышка ставится на место, фиксируется болтами и заливается новое масло.
Закручивается пробка в заливном отверстии.

Своевременная замена масла в основных узлах автомобиля ВАЗ 2107 увеличит его срок эксплуатации без дорогостоящего ремонта. А цена работ по замене масла приемлемая для всех автовладельцев.

Уровень и состояние масла в редукторе проверяется «на холодную», когда вся жидкость собирается в картере.

Масло должно находиться на уровне заливного отверстия, на 2-5 миллиметров ниже. Для проверки откручивается заливная пробка и при помощи палки, проволоки, пальца, или другого подручного средства узнается уровень. Состояние можно проверить здесь же, забрав небольшое количества жидкости шприцем и трубкой.

Замена масла в рулевом редукторе уаз

Как вариант. Можно снять редуктор целиком с колонкой, вылить старое масло, промыть соляркой, и залить новое, поставить назад.

Вот есть мысль так сделать. Правда, не снимая редуктора с машины (сливная пробка-то есть). Но, боюсь, с 1992 года минимум ее не откручивали, а может и с 1979. А там еще и звездочка под квадрат, откручу ли.

А сейчас залез я в каталог 1983 года, там пробки нет сливной тоже, но зато на рулевом валу есть карданчик, а значит и возможность регулировать по высоте руль. Мой рулвой редуктор с пробкой для слива, но без карданчика, вал в точности современный. Значит получается, в 80х стали карданчик ставить, а потом опять от него отказались?

Чего только не найдешь в бессонную ночь.

А вот интересно, есть может у кого реально машина с заводским рулевым редуктором с карданчиком, как в каталоге 83 года? http://acat.autodealer.ru/index.php?tree=58_6365 Там регулировка по высоте есть руля?

В этом же каталоге есть и обычный вариант: http://acat.autodealer.ru/index.php?tree=58_6367#pic т.е. с карданчиком шла только часть машин (может быть, даже очень небольшая).

Лучше снять, разобрать, потом отрегулировать осевой зазор вала рулевой колонки(прокладками на нижней крышке) и вала рулевой сошки(гайка, винт) на боковой крышке). На машинке с карданчиком судя по каталогам и книжкам никакой регулировки высоты нет. Лучше поставить казелькину. И такой вопрос, как на колонке с карданом шёл провод от сигнала?

А как он идет на козликах поздних? Там тоже карданчик в рулевом. наверное, так же (как, сам я не знаю).

Слушайте, вопрос, конечно наивный, но у меня достаточно часто на старой машине из редуктора подкапывало масло, да и на новой сопливит — а может а ну это масло нафинг, бухнуть туда поллитра литола? он не течет, сильно не гуснет зимой, не обсушивает червячную пару, да и нагрузки на червяк там невелики?

Как вариант можно смешать литол с трансмиссионным масло, такую смесь применял в передних подшипниках на Ниве отходили 30 т.км потом была продана и судьба ее не известна.

Тогда уж лучше какой-нибудь ШРУС4, ибо трущиеся поверхности. IMHO.

Кто-то писал, что толи сам ездил, толи видел у кого руль машинку набитую молибденовой смазкой.

Это только если такая смазка на халяву досталась, сейчас кг стоит 1800 руб с коппейками:-(

У меня на 469б протечки изрулевого достали и в редуктор забил ЛИТОЛ 24 ездил так 3 года и никаких геморов. А поповоду рулевых карданов так их ставили на часть машин ещё в 75-78 годах (был у меня в зине такой 76 г.в.), сначала отверстия крепления в корпусе редуктора были одинаковые позже на редукторах с карданом их изменили и как следствие они стали не взаимо заменяемы (хотя внешне очень похожи), а рулевая колонка не регулировалась ни по вылету ни по наклону, провод на сигал подходил чуть ниже ступицы руля также как и на современных авто.

Не пора ли заменить масло?

Смазывающая жидкость является фундаментальным компонентом системы гидравлического усиления. Именно с ее помощью создается требуемая величина давления, от которой зависит эффективность работы механизма. С течением времени смазка теряет свои кондиции и требует смены. Справочник УАЗ Патриот говорит о такой необходимости спустя каждые 100 тыс. км. Некоторые владельцы применяют для этой цели трансмиссионные флюиды от именитых производителей. Эти жидкости достаточно хорошо зарекомендовали себя на рынках многих стран.

Посмотрим на объем.

УАЗ Патриот необходимо немногим больше 1 литра. Советуем приобретать 2 литра.

Замена масла в ГУР.

Первым делом вывешиваем колеса передка и снимаем моторную защиту.
Смотрим на масляный бачок под капотом. На нем ослабляем момент затяжки хомута.
Этот бачок потребуется наклонить. Так мы сольем из него жидкость. Облегчит задачу соответствующий шприц.
Пришло время отсоединить от бачка шланг отвода жидкости. Он еще называется «обраткой». Его край опускаем в сливную емкость, при этом крутим руль на полный выворот в обе стороны. Делаем это на три полноценных оборота.
Опорожненный бачок снимаем (рекомендуем) и вымываем внутри. В нем имеется фильтр. Заменяем его новым аналогом.
Берем в руки новое масло и наливаем его в вымытый и установленный на место бачок. Просим помощника во время этого процесса вращать руль в обе стороны до упора. Чем сильней и проворней помощник, тем меньше воздуха будет в системе

Следим за уровнем в бачке – постоянно пополняем.
Обращаем внимание на сливной шланг. В начале процесса с него появляется темное масло

С течением процедуры оно светлеет. Это значит, что новая жидкость «выгоняет» старое масло в ГУР. Так происходит до залива примерно 700-800 мл. Теперь систему можно собирать обратно.
Убеждаемся в правильности сборки и запускаем «движок». Крутим руль и доливаем жидкость до потребного уровня.

Важно! Мотор при этом не пускаем!

Замена жидкости в ГУР завершена.

О классе вязкости

Если говорить о таких моделях, как ВАЗ-2106, 2107, то для этих автомобилей чаще всего выбирают смазку с вязкостью 75w90. Это синтетическая или полусинтетическая основа. Такое трансмиссионное масло отлично подходит для эксплуатации в суровых погодных условиях. Диапазон температур, при которых можно использовать такую смазку, – от -40 до 35 градусов по Цельсию.

Помимо этого широкое распространение получили масла вязкостью 75w85 и 80w85. Это всесезонные смазочные материалы, которые также отлично подходят для использования при низких температурах. Стоит заметить, что завод изготовитель рекомендует использовать именно такие классы вязкости. В целом, в отечественную классику можно лить такие масла, как ТНК или Лукойл соответствующей группы и класса.

Замена масла в заднем мосту УАЗ Патриот

Процедура замены смазки для заднего моста отличается только количеством заливаемой жидкости. Для замены:

Установить авто на яму;
Зачистить металлической щеткой сливную и заливную пробки;
Шестигранником размером 12 мм открутить заливную пробку;
Открыть сливное отверстие, предварительно расположив под ним емкость для сбора отработанной жидкости;
Слить отработанное масло;
Очистить внутренние поверхности пробок от металлической стружки. Для этого используется ветошь;
Закрыть сливное отверстие заглушкой;
При помощи специализированного устройства залить новый смазочный материал в картер;
Закрыть пробкой заливное отверстие.

После проведения процесса необходимо проверить работоспособность сапунов.

При нагревании жидкость в картере расширяется, вытесняя воздушную массу. Неисправность сапуна может привести к выходу из строя сальников или уплотнителей.

Рулевой редуктор УАЗ буханка, устройство и работа

Существует в автомобиле механизм, который придумали еще в самом начале автомобилестроения — это рулевой редуктор. Главное предназначение этого механизма такое же, как у известного всем усилителя руля, а именно, помогать водителю поворачивать руль, компенсируя сопротивление колес

Другими словами, если бы в автомобиле не было этого важного приспособления, при каждом повороте руля, водителю пришлось бы прикладывать довольно немаленькие усилия

Данный механизм сделан как отдельный агрегат рулевой системы. Состоит он либо из зубчатых колес, либо представлен в форме червячного вала.

Механизм работы и устройство редуктора

Устройство рулевого редуктора УАЗ

Данный текст будет посвящен общему принципу работы редуктора, и разборе данного механизма на конкретном примере, а именно на знаменитой машине «УАЗ 469» или как его еще называют — «буханка».

Начнем с того что, подавляющее большинство редукторов, если не все, сделаны из цельного чугуна и сварены при помощи стали. Использование именно этих материалов дает необходимые параметры жесткости и прочности этому механизма, ввиду специфики его устройства. Под запаянным чугуном находятся довольно простые элементы передачи: зубчатые колеса, валы, подшипники, ремни, шестерни и т.д. Также возможны комплектации, в которых предусмотрено расположение смазывающего элемента внутри механизма. Это позволяет обрабатывать смазкой шестерни и подшипники внутри редуктора «УАЗ Буханка».

Сегодня известно множество различных комплектаций, в которых выполнен рулевой редуктор, однако самой распространенной остается механизм червячного редуктора.

Так называемый «червяк» установленный в редукторе «УАЗ 469», сделан в качестве литой детали из прочнейшего сплава. Внешне он выглядит как сердцевина во всем известной мясорубке, говоря же с использованием терминов, резьба на червяке выполнена в трапецеидальной форме. Что же касается червячного колеса, то оно мало чем отличается от обычного зубчатого, но резьба на этом элементе выполнена особенно тщательно и буквально ювелирно подогнана под форму резьбы червяка.

Зубчатые колеса для редукторов такой мощности, как в УАЗ 469 буханка делают из прочных материалов, обычно это либо чугун, который не рвется под большим усилием, либо прочный сплав стали, из них сделан сердечник. Зубья же делают из специальных антифрикционных материалов повышенной прочности. Червячная передача наиболее эффективна в машинах, где предполагаем высокий показатель крутящего момента в сочетании с небольшой угловой скоростью.

Преимущества и недостатки рулевого редуктора

К плюсам, которые имеет редуктор автомобиля УАЗ 469 относятся четыре фактора:

Самоторможение;
Высокий коэффициент придаточного отношения, притом, что используются всего две детали;
Довольно небольшой уровень шума, создаваемый при работе механизма;
Плавный ход.

Схема рулевой редуктор УАЗ

Также существенным преимуществом редуктора червячного типа, если сравнивать его с зубчатым является то, что контакт между звеньями осуществляется по всей длине линии, а не в одной точке, как у зубчатого. Также огромным плюсом является компактность червячного механизма, это притом, что передаточное отношение идентично у обеих систем.

Что касается минусов, то они довольно существенны:

Такой редуктор имеет высокий уровень износа;
Он выделяет большое количество тепла, ввиду большой силы трения деталей;
Механизм довольно часто заедает;
А также вырабатывает сравнительно низкий КПД.

Чтобы механизм меньше заедал и меньше изнашивался, его нужно постоянно регулировать, ухаживать за ним, и необходимы соблюдения всех нюансов при сборке

Однако и в этом случае, полностью избавиться от недостатков не получится, даже если брать во внимание более новую машину «УАЗ патриот»

Нюансы ремонта и износа редуктора

В нашей жизни ничто ни вечно, как бы печально это ни звучало. Любой, даже самый надежный механизм выходит из строя, ломается и хорошо если после этого, подлежит ремонту. Червячный редуктор, установленный на УАЗ буханка или Патриот не исключение.

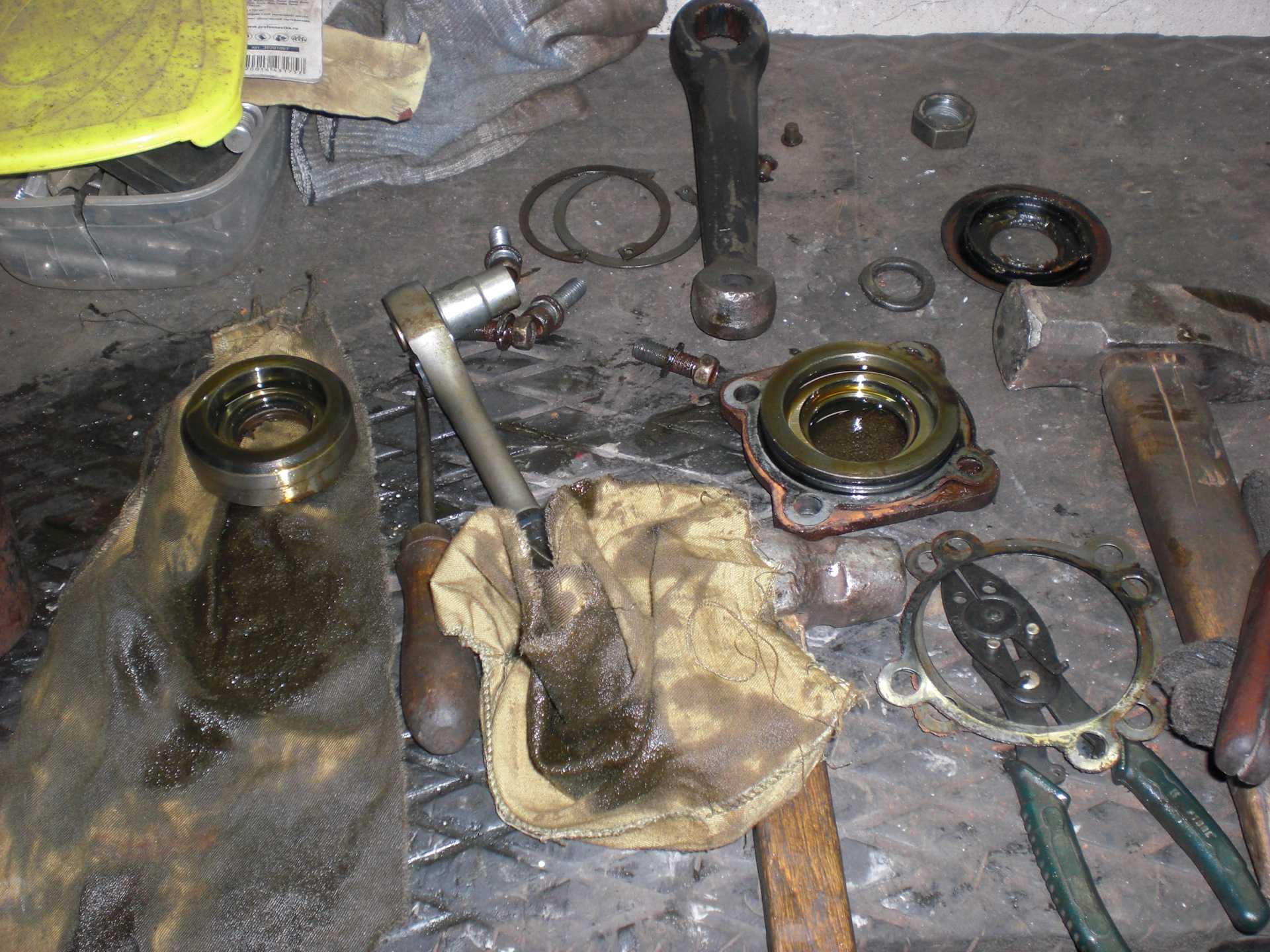

Ремонт рулевого редуктора УАЗ буханка

Разобрав механизм, промыть, осмотреть детали. Обнаружив на рабочих плоскостях червяка, винта, гайки-рейки, вала-сектора отслоения слоя термообработки, раковины, чрезмерный износ, трещины, следует немедленно их заменить. Подшипники винта, червяка следует заменить новыми в том случае, если для устранения осевого люфта удаляются все регулировочные прокладки либо на рабочих поверхностях шариков, роликов, колец имеются повреждения.

При обнаружении на рабочих плоскостях ролика, вала сошки раковин, трещин, забоин, вмятин, если образовался люфт подшипников либо посадки на оси, необходимо рассверлить ее головку, извлечь ролик.

Вставить в паз вала новый ролик и ось. Можно закрепить с помощью электрической сварки на валу сошки старой оси – со стороны рассверленной головки, а новой оси – с обеих сторон.

Ни в коем случае нельзя допускать перегрева ролика. Обнаружив на плоскостях под роликами раковины, вмятины, трещины, чрезмерный износ, незамедлительно заменить новыми все кольца опор вала-сектора.

При заметном скручивании шлицев следует заменить вал сошки. Если произошел чрезмерный износ одной из сторон бронзовой втулки картера, заменить ее новой. Запрессовав в картер новую втулку, прогладить ее брошью до диаметра 35 +0,027 мм.

Причины

Недостаточная затяжка хомута (стяжного).

Как видно, причин возникновения неисправности рулевой УАЗ буханка немало, однако правильное определение проблемы позволит быстро ее устранить.

В конструкции рулевого механизма внедорожника УАЗ Патриот имеется редуктор или гидроусилитель, который со временем изнашивается и требует проведения, прежде всего, регулировочных мероприятий. Причинами для необходимости проведения регулировки являются следующие факторы:

присутствие скрипов или прочих посторонних шумов при управлении автомобилем;
неравномерность хода руля;
наличие заеданий или заклиниваний во время вращения рулевого колеса;
присутствие люфта на редукторе.

Когда может потребоваться регулировка редуктора рулевой колонки, зависит от характера эксплуатации автомобиля. В данном материале рассмотрим, что представляет собой процесс регулировки рулевого гидроусилителя на УАЗ Патриот, а так же, как осуществляется ремонт регулировочного механизма.

Мотор Hunter и замена масла в нем

Современный Хантер оснащается мотором 135 л.с. — это 409 двигатель ЗМЗ.

Из LIqui Moly Вы можете подобрать несколько масел серии Optimal, которые были разработаны специально немцами для отечественного рынка ВАЗ, УАЗ, ГАЗ.

Здесь Вы можете выбрать Оптималь 5w40, если авто новый с пробегом от 1000 км. Отличным сочетанием для защиты двигателя и малого потребления топлива бредет дополнительная присадка Cera tec или с мобилегом Мотор Протект.

Если авто уже с пробегом от 100000 км., то выбирайте 10w40 более густое масло. В моторах ЗМЗ часто протекают прокладки, и в оптималях есть присадки для улучшения и восстановления свойств резиновых прокладок. В среднем интервал замены на хорошем продукте до 10-12 тыс. км.

Устройство

Рабочий момент рулевого механизма — глобоидный червяк и двухканавочный ролик. Червячный винт, напрессованный на полый вал, установлен в корпусе рулевого механизма на двух конических роликоподшипниках.

Для обеспечения надежности соединения вала с червяком на валу червяка был сделан шпоночный выступ и прорезаны канавки. Ролик с двумя канавками находится в постоянном контакте с червяком.

Его внутренние кольцевые канавки являются рабочей поверхностью для двухрядного шарикоподшипника. Он установлен на шпинделе, который закреплен на шпиндельной головке сошки.

Этот вал вращается сразу в двух подшипниках: бронзовой втулке, запрессованной в картер, и цилиндрическом роликоподшипнике. Этот элемент устанавливается на крышке картера со стороны рулевого механизма.

Хвостовик головки вала входит в паз регулировочного винта. Он вкручивается в крышку картера сбоку. Установочный винт фиксируется штифтом и стопорной шайбой, запрессованными в крышку. Механизм закрывается гайкой с колпачком.

Своим верхним концом рулевой вал входит в подшипник, вращаясь на нем. Подшипник запрессован в корпус колонки. Специальная пружина препятствует перемещению распорной втулки подшипника.

Ремонт рулевого управления автомобилей УАЗ-3962, УАЗ-3741

Демонтировать рулевой механизм автомобилей УАЗ-3741, УАЗ-3962

Снимите рулевой механизм УАЗ-3741, УАЗ-3962 в следующем порядке:

— Снимите выключатель сигнала поворота.

— Отсоедините сигнальный кабель.

— Извлеките сигнальную кнопку и контактные данные.

— Ослабьте гайку крепления рулевого колеса на 2-3 оборота и с помощью съемника ослабьте крепление рулевого колеса на валу рулевого конуса.

— Ослабьте гайку рулевого колеса и снимите рулевое колесо.

На автомобилях, оборудованных рулевой колонкой с универсальным шарниром (см. рис. 14a), рулевой механизм можно снять без демонтажа рулевой колонки.

Демонтаж рулевого механизма автомобилей УАЗ-3962, УАЗ-3741

Устройство рулевого редуктора УАЗ 469

Рулевая уаз буханка — это узел, служащий для поворота передних колес автомобиля. Конструкция рулевого механизма УАЗа призвана уменьшить давление водителя на рулевое колесо во время движения.

Масляный поддон рулевого механизма УАЗ установлен на раме автомобиля. Устройство устанавливается с левой стороны по направлению движения. Крутящий момент передается от рулевой колонки к редуктору с помощью карданного вала.

Рабочая пара рулевого редуктора автомобиля УАЗ-469 состоит из сферического червяка и двухгребневого вала. Червяк соединен с валом, на который передается рулевое усилие. Вал установлен на том же валу, что и рулевая сошка. При вращении шнека вал и сошка перемещаются в одну сторону. Для предотвращения проскальзывания вала сошка установлена на мелких шлицах.

Когда колеса настроены на прямой ход, ролик должен находиться в центре червяка. Шлицевое соединение оснащено двойными узлами для обеспечения правильной установки сошки. Это исключает возможность перекоса деталей.

Признаки поломки редуктора и других элементов рулевой системы

Рулевой редуктор на ВАЗ 2106 очень редко выходит из строя один. Как правило, поломке редуктора предшествует выход из строя нескольких элементов рулевой системы, после чего ломается и сам редуктор. Именно поэтому рассматривать проблемы этой системы лучше в комплексе. Перечислим самые известные признаки поломки системы управления на «шестёрке»:

при повороте рулевого колеса из-под рулевой колонки слышится характерный скрежет или громкий скрип;
водитель наблюдает постоянную утечку смазки из редуктора;
поворот руля стал требовать больше усилий, чем раньше.

Теперь рассмотрим, чем именно могут быть вызваны приведённые выше признаки и как их устранить.

Шум системы рулевого управления

Вот основные причины возникновения шума за рулевой колонкой:

на подшипниках, установленных в ступицах рулевых колёс, увеличился зазор. Решение: регулировка зазора, а в случае большого износа подшипников — полная их замена;
на пальцах рулевых тяг ослабли крепёжные гайки. Именно эти гайки обычно вызывают громкий скрип и скрежет. Решение: затянуть гайки;
увеличился зазор между втулками и маятниковым рычагом рулевой системы. Решение: замена втулок (а иногда приходится менять и втулочные кронштейны, если они сильно изношены);
изношены подшипники червяка в редукторе. Скрежет при повороте колёс может возникать и из-за них. Решение: заменить подшипники. А если подшипники не изношены, необходимо отрегулировать их зазоры;
ослабление крепёжных гаек на поворотных рычагах. Решение: затянуть гайки, предварительно поставив колёса автомобиля прямо.

Утечка смазки из редуктора

Утечка смазки говорит о нарушении герметичности устройства.

На корпусе рулевого редуктора отчётливо видны потёки масла

Вот как это происходит:

сальники на валу сошки или на валу червяка полностью износились. Решение: заменить сальники (комплекты этих уплотнителей можно приобрести в любом магазине запчастей);
ослабли болты, удерживающие крышку картера рулевой системы. Решение: затянуть болты, причём затягивать их необходимо крест-накрест. То есть вначале затягивается правый болт, потом левый, затем верхний болт, потом нижний и т. д. Только такая схема затягивания может гарантировать герметичность картерной крышки;
повреждение уплотнительной прокладки под картерной крышкой. Если применение вышеуказанной схемы затягивания ни к чему не привело, значит, под картерной крышкой износился уплотнитель. Поэтому крышку придётся снять, а уплотнительную прокладку заменить.

Руль туго поворачивается

Если водитель чувствует, что поворачивать рулевое колесо стало очень тяжело, то произойти это может вот почему:

неверная регулировка развала-схождения рулевых колёс. Решение очевидно: установить машину на стенд и выставить верные углы схождения и развала;
одна или несколько деталей рулевой системы деформированы. Обычно деформируются рулевые тяги. И происходит это из-за внешних механических воздействий (отлетающие камни, регулярная езда по неровным дорогам). Деформированные тяги придётся снять и заменить новыми;
зазор между червяком и роликом в рулевом редукторе увеличился (или наоборот, уменьшился). Со временем любое механическое соединение может ослабнуть. И червячные соединения не исключение. Для устранения проблемы роликовый зазор регулируется с помощью специального болта, затем величина зазора проверяется с помощью щупа. Полученная цифра сверяется с цифрой, указанной в инструкции по эксплуатации машины;
гайка на маятниковом рычаге затянута слишком сильно. Особенностью этой гайки является то, что со временем она не слабеет, как другой крепёж, а наоборот затягивается. Это происходит из-за специфических условий работы маятникового рычага. Решение очевидно: гайку следует слегка ослабить.

Как производится замена масла в редукторе

Первый шаг, с которого следует начать замену масла, — прогреть редуктор. Автомобилисты с большим опытом советуют проехать около 5–10 километров. Потом необходимо припарковать машину и приступить к работе.

1. Сливаем отработанное масло

Как выполнить замену масла в переднем редукторе? Для этого уберите защиту картера. Все болты необходимо промыть, а затем нанести WD-40. Редуктор также нужно очистить от загрязнений, удалить коррозию. Пробки можно обработать также WD-40. Дело в том, что чаще всего они закисают, поэтому, откручивая их, следует быть осторожным. Иначе вы сорвете резьбу.

Под сливное отверстие необходимо подставить тару большого объема, в которую будет сливаться жидкость. Теперь можно открутить сливную пробку. Как только смазка начнет вытекать, следует выкрутить крышку заливного отверстия. Теперь нужно подождать, пока вся жидкость не вытечет.

2. Промываем редуктор

Иногда для промывки лучше использовать специальное средство. Однако чаще всего для этого применяется масло. Как выполняется промывка:

Набираем в редуктор смазку через заливное отверстие. Сделать это можно при помощи шприца, к которому подсоединен шланг нужной длины. Шланг следует выбирать такой, чтобы он плотно сидел на шприце и проходил в заливное отверстие. Объем смазки 70–80 % от нормы.
Закрываем заливное отверстие. Теперь нужно проехать на машине по трассе 15–20 километров, чтобы обкатать механизм

Под обкаткой подразумевается плавное передвижение, не нужно резко переключать скорости.
Далее следует удалить жидкость, как ее сливать, было рассказано в первом пункте.
Изучаем слитую смазку, обратите внимание на ее цвет и густоту. Если потребуется, проводим промывку еще раз.. 3

Выполняем замену масла в редукторе на новое

3. Выполняем замену масла в редукторе на новое

Заливку выполняют по той же технологии, что была описана ранее. Чтобы узнать, сколько жидкости потребуется, изучите инструкцию по эксплуатации авто. Обычно уровень смазки должен доходить до нижней отметки заливного отверстия или быть немного ниже

После этого осторожно закручиваем заливную пробку

Обратите внимание! Если плохо затянуть пробку, внутрь механизма проникнет грязь.

Когда замена будет произведена, следует в течение 2-3 дней обкатать машину. По истечении этого времени надо выполнить проверку смазки. Если она в нормальном состоянии, значит, вы все сделали правильно.

Если своевременно не выполнять замену масла в редукторе, механизм быстро выйдет из строя, а вождение автомобиля будет небезопасным, ведь неисправность узла ведет к риску аварии.

Рулевой редуктор УАЗ 469

Автомобиль УАЗ 469 оборудован механическим рулевым управлением. Оно состоит из рулевой колонки, редуктора и привода. Воздействие на механизм осуществляется из кабины автомобиля с помощью рулевого колеса. В процессе эксплуатации могут возникать различные неисправности рулевого редуктора. Для восстановления его работоспособности необходим ремонт или регулировка.

Устройство рулевого редуктора УАЗ 469

Рулевой редуктор автомобили УАЗ 469 представляет собой узел, служащий для поворота передних колес автомобиля. Устройство рулевого редуктора УАЗ предусматривает снижение усилий, прилагаемых водителем к рулевому колесу при движении автомобиля.

Картер рулевого редуктора УАЗ устанавливается на раме автомобиля. Узел фиксируется с левой стороны по ходу движения. Крутящий момент от рулевой колонки к редуктору передаётся с помощью карданного вала.

Рабочая пара рулевого редуктора автомобиля УАЗ-469 состоит из глобоидального червяка и ролика двухгребневого типа. Червяк связан с валом, на который передаётся усилие рулевого колеса. Ролик устанавливается на одном валу с сошкой рулевого механизма. Таким образом, при вращении червяка ролик вместе с сошкой смещаются в определенную сторону. Для предотвращения проскальзывания вала, сошка установлена на мелкие шлицы.

При положении колёс для движения по прямой ролик должен находиться по центру червяка. Для правильности установки сошки шлицевое соединение оснащено сдвоенными единицами. Это исключает вероятность неправильной установки детали.

Необходимое оборудование

Электроусилитель для авто

Для переоборудования автомобиля под систему с гидравлическим усилителем выпускаются различные механизмы.

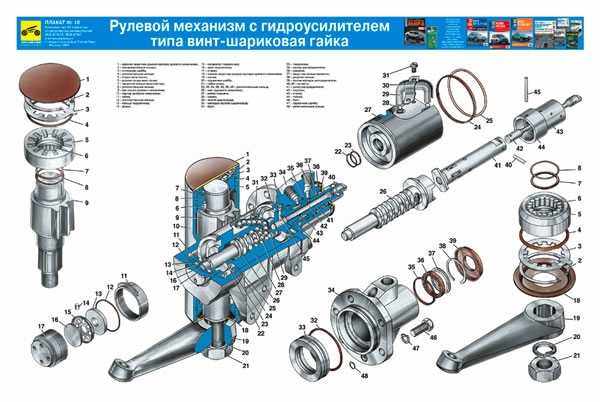

Так, универсальный модуль ШНКФ 453461.130 представляет собой агрегат, где к рулевому механизму добавлен распределитель жидкости, находящейся под давлением, и силовой цилиндр, который и управляет рычагами. В данном случае цепочка, управляющая колесами, выглядит так:

ведущий винт — шариковая гайка;
шариковая гайка — зубчатая рейка;
зубчатая рейка — трезубый сектор;
ведомый сектор — рулевая колонка.

Конструктивное исполнение такого ГУР имеет хорошие технические характеристики:

передаточное число механизма — 17,3 к 1;
установленная масса — 12 кг;
максимальный крутящий момент — 100 кгс/м;
максимально развиваемое давление — 12 МПа;
угол поворота выходного вала — до 80°.

Следует обратить внимание на то, что прежнее передаточное отношение составляло 16,4. В линейке продукции УАЗ присутствует автомобиль с гидравлическим усилителем руля

Правда, и там требуются доработки. Блок усилителя на заводе никак не защищали, что может привести к повреждению трубок высокого давления и к коррозии. На сегодняшний день стоимость версии фургона, где в комплектацию входит гидроусилитель руля, составляет от 500 тыс. рублей

В линейке продукции УАЗ присутствует автомобиль с гидравлическим усилителем руля. Правда, и там требуются доработки. Блок усилителя на заводе никак не защищали, что может привести к повреждению трубок высокого давления и к коррозии. На сегодняшний день стоимость версии фургона, где в комплектацию входит гидроусилитель руля, составляет от 500 тыс. рублей.

Среди возможных вариантов использования ГУР на УАЗ от других моделей и марок автомобилей наиболее популярным является установка устройства от ГАЗ-66. Метод монтажа такого узла широко описан, хотя в данном случае требуется немало самостоятельных подгонок, что вряд ли можно рассматривать как допустимый тюнинг. Не следует забывать, что автомобиль должен проходить периодический технический осмотр.

Итак, как установка ГУР изменит ваш автомобиль?

Замена масла в рулевого редуктора на ВАЗ 2101 ВАЗ 2107

Добро пожаловать! Управляющий редуктор. у данного агрегата есть огромное количество назван, кто то его именует «Рулевая колонка», кто то «рулевой механизм», а кто то и «рулевой редуктор». По сути из ЭТИХ всех перечисленных назван, Самым достоверным является только «Рулевой механизм» так как конкретно это заглавие данном агрегата было дано при создание автомобилей «классического» семейства. Но не все автолюбители знают зачем вообщем нужна данная деталь автомобилю, потому сейчас мы для вас коротко об этом поведаем и покажем аннотацию по подмене масла в управляющего редукторе которая находится чуток ниже.

Примечание! Для подмены масла для вас пригодится: Незапятнанная тряпочка либо заместо неё идеальнее всего пользоваться железной щеткой, для того чтобы счистить грязюка с крышки картера редуктора!

Не считая ЭТИХ приспособлений, так же необходимо запастись: отвёрткой, а так же главным набором гаечных ключей, шестигранником «на 12» и обыденным либо масляным шприцем для заливки в редуктор масла!

Короткое:

Коротко о управляющего редуктора: Это самая основная составляющего управляющего оправления, так как благодаря этому агрегата при повороте руля, колёса в автомобиля так же поворачиваются, другими словами он передаёт усилие при поворота руля на колёса тем машина управляется.

Когда необходимо поменять масло в управляющего редукторе? Многие люди молвят то что масло в управляющего механизме поменять и совсем Не надо, но если поглядеть на это с другой стороны то необходимость в подмене масла всё же есть. Фактически любые масла через определённые просвет времени теряют свои характеристики и они начинают окисляться, в связи с окисления они начинают оставлять на стенах осадки тем загрязняют систему и потому потратиться на «1 литр» трансмиссионного масла, я думаю стоит.

Примечание! Кстати создавать подмену масла в картере управляющего механизма необходимо очень изредка, приблизительно «20.000. 40.000 тыс. Км »потому что неизменная смена масла это вправду только пустая растрата средств. Но если масло уже растеряла свои присадки и в связи с чем оно очень почернело, сопровождаясь томным поворотом управляющего колеса, то в таком случае нужно поменять масло как можно резвее, чтобы всё пришло в норму!
