Работает только один вентилятор у chevrolet niva

Замена

Для замены датчиков не требуется большого количества инструмента и знаний в автомобильной механике.

Есть два способа замены: со сливом ОЖ и без слива. Рассмотрим второй вариант.

Работы необходимо выполнять на холодный двигатель, чтобы не обжечь руки!

Находим необходимый датчик, который нужно заменить;
Снимаем разъем с датчика.

Откручиваем датчик с помощью ключа.

Вынимаем датчик и затыкаем отверстие пальцем;

Подготавливаем новый датчик и устанавливаем его на место;
Все нужно делать быстро, чтобы потерять как можно меньше ОЖ;

После замены необходимо проверить уровень антифриза и при необходимости долить.

Принцип действия

Схема охлаждения Нивы работает под давлением, поскольку в обычном режиме не сообщается с атмосферой. Охладительная жидкость — антифриз с температурой замерзания -40 °С. Представляет собой раствор воды с этиленгликолем, количество для заполнения системы — 10,7 л. Закипает он тоже при повышенной температуре, +110 °С.

Ключевым элементом в работе системы является термостатический клапан, распределяющий потоки жидкости в зависимости от нагрева двигателя. Внутри термостата имеется заслонка, управляемая термочувствительным элементом. При нагреве он перемещает заслонку, открывая потоку другой путь. В целом схема работает по следующему алгоритму:

Когда мотор не прогрет до рабочей температуры (90 °С), антифриз, побуждаемый помпой, циркулирует по малому контуру охлаждения: двигатель, термостат, радиатор отопителя салона.
При нагреве силового агрегата заслонка термостата начинает приоткрываться, пропуская часть жидкости в большой контур, куда входит основной радиатор. Перемещение заслонки начинается с температуры около 80 °С, а при достижении 92-94 °С она открыта полностью. Практически весь антифриз теперь движется по большому кругу, охлаждаясь в основном радиаторе.
Малое кольцо циркуляции не закрывается, ведь печка тоже должна функционировать. Но туда поступает гораздо меньше жидкости из-за малых диаметров патрубков. К этой же линии подключен подогрев карбюратора или дроссельной заслонки.
На Ниве ВАЗ-2121 вентилятор установлен на оси водяного насоса и постоянно гонит воздух на блок цилиндров. В моделях ВАЗ-21214 и 2131 2 электрических вентилятора включаются поочередно либо вместе, подчиняясь команде контроллера, а тот ориентируется на показания датчика температуры. Порог включения — приблизительно 100 °С.
Лишний объем антифриза, возникающий при нагреве, уходит по шлангу в расширительный бачок. При этом давление в системе возрастает, что еще больше затрудняет закипание жидкости. При остывании идет обратный процесс: антифриз возвращается в систему.

В летнее время и переходный период в машинах ВАЗ-21213 и 21214 проход охлаждающей жидкости через радиатор отопителя ограничивается краном. На Шевроле Ниве такого крана нет, отключение обогрева производится путем перенаправления потока воздуха мимо теплообменника.

Неисправности вентиляторов

Рассмотрим, какие могут возникнуть неисправности вентилятора охлаждения Нива и как их выявить. Самая распространённая неисправность перегорание предохранителей.

Перегорает предохранитель.

Однократное появление такой неисправности не говорит о неисправности проводки или самих вентиляторах. При работе предохранители нагреваются и со временем выходят из строя. Их достаточно просто заменить. Находятся они на карбюраторной машине в нижнем блоке предохранителей, а на инжекторной в дополнительном блоке у стойки водительской двери.

Если предохранители перегорают непосредственно при включении вентиляторов, то необходимо найти короткое замыкание или заменить вентилятор. Для определения места неисправности достаточно разъединить фишку на электродвигатель вентилятора и соединить между собой провода на датчике радиатора при включенном зажигании.

На инжекторном двигателе для проверки необходимо снять фишку с датчика температуры, который находится на термостате. При этом блок управления двигателем перейдёт в аварийный режим и задействует программу работы с неисправным датчиком температуры и включит реле вентиляторов. Если предохранитель при этом сгорит, то необходимо найти и устранить короткое замыкание. Если предохранитель останется целым, то проблема, скорее всего в электродвигателе вентилятора. Неисправные вентиляторы имеют заедание или затруднённое вращение. Это может быть вызвано отпадание магнита статора или износ втулок якоря. Неисправный вентилятор следует заменить.

Вентилятор не включается

Ещё одна распространённая неисправность, когда вентилятор не включается при достижения температуры срабатывания. Причина может быть в неисправности датчика вентилятора на карбюраторной машине или блока управления двигателем на инжекторной, неисправность реле, обрыв проводов, неисправность электродвигателя вентилятора.

Поиск неисправности лучше начать с проверки датчика температуры или блока управления. Делается это как описано ранее перемыканием проводов на датчике карбюраторного двигателя или снятия фишки с датчика температуры на инжекторном. Если вентиляторы при этом не заработают, то необходимо проверить реле включения.

Реле находятся под панелью приборов на передней стенке. Для проверки снимите фишку с реле и проверьте наличие питания на выводах 30 и 85. Если питания нет, проверьте состояние предохранителя и проводов. При наличии питания соедините выводы 84 и 85 реле контрольной лампой. Если контрольная лампа не загорит, то оборван провод от разъёма ЭБУ до гнезда реле или не исправен сам ЭБУ. Загоревшая лампа свидетельствует о неисправности реле.

Для проверки реле соедините куском медного провода выводы 87 и 30, что должно вызвать срабатывание вентиляторов. Если этого не произошло, то подключите к разъёму контрольную лампу, не убирая перемычку из разъёма реле. Если лампа не загорит, то соедините один конец контрольной лампы с корпусом, а вторым проверьте наличие плюса на разъёме. Если при этом контрольная лампа не загорит, то обрыв провода от реле, до разъёма вентилятора. Соответственно свечение лампы свидетельствует о плохом контакте минусового провода с корпусом или об обрыве провода. Наличие питания и минуса говорит неисправности электродвигателя.

Продолжительность эксплуатации двигателя внедорожника Нива во многом зависит от того, насколько эффективно работает охлаждение ВАЗ-2121. Ведь перегрев — первый враг силового агрегата, ведущий к дорогостоящему ремонту.

Вот почему так важна исправность узлов и элементов охладительного контура. Чтобы уметь их обслуживать и выявлять неисправности, нужно разобраться, из чего состоит схема и как функционирует охлаждение Нивы.

как работают вентиляторы на ниве шевроле ~ AUTOTEXNIKA.RU

Как работают вентиляторы на ниве шевроле

Советы для автомобилистов

Выгодный тепловой режим двигателя внедорожника Шевроле Нива поддерживает система охлаждения, в которой немало важную роль играют два исправных вентилятора, обеспечивающих требуемый поток воздуха через сердцевину радиатора. В случае выхода из строя вентиляторов, система охлаждения не справляется с отводом лишнего тепла от двигателя, и он начинает перегреваться. В связи с тем, что число вентиляторов на автомобиле Шевроле Нива увеличено вдвое, электрическая схема их включения стала сложнее, чем на обычных легковых автомобилях.

Если стрелка указателя температуры находится вблизи красной части его шкалы, а вентиляторы системы не включаются, то придётся остановиться и начинать поиск этой неисправности. Для этого понадобится снять крышку дополнительного монтажного блока, находящуюся под передней панелью (ниже бардачка) в районе расположения ног переднего пассажира. Предохранителей, защищающих электрические цепи электродвигателей вентиляторов, два. При перегорании предохранителя защищающего цепь правого электродвигателя не будут включаться оба вентилятора, а при перегорании второго не будет включаться только левый вентилятор.

В этом же блоке, расположено три реле, которые отвечают за включение правого вентилятора на малой и большой скорости вращения и включение левого вентилятора на большой скорости вращения. Дополнительное реле должно срабатывать при подаче на её клемму №86 управляющего сигнала с клеммы №46 (контролёра ЭСУД). В этом случае, напряжение на клеммы электродвигателя вентилятора будет подаваться через резистор. При перегорании резистора или выхода из строя этого реле, малая скорость включения вентилятора работать не будет.

Вентиляторы на Ниве Шевролет

Всем привет! Ставьте лайки, подписывайтесь на канал и рассказывайте Друзьям. Еще много чего есть интересное.

Реле включения правого вентилятора срабатывает при поступлении управляющего сигнала на его клемму №86 с клеммы №6 управления (контролёра ЭСУД). В этом случае вентилятор должен начать работать на большой скорости вращения. Если нет управляющего сигнала или вышло из строя это реле, правый вентилятор включаться не будет. Этот же управляющий сигнал включает в работу и левый вентилятор, так как между клеммами №86 и №85 правого и левого реле включения вентиляторов стоит перемычка. Но питание на электродвигатель левого вентилятора идёт через свой предохранитель.

Также не будут включаться оба вентилятора при выходе из строя датчика температуры охлаждающей жидкости (ДТОЖ). Так как именно по его данным о температуре антифриза, зависит решение контролёра о включении или не включении вентиляторов.

Из-за повышенной температуры внутри моторного отсека бывают случаи деформации пластмассовых кожухов вентиляторов, а при их включении, вращающиеся лопасти вентиляторов задевают за кожух. В результате чего, происходит разогрев кончиков лопастей до температуры их плавления. Когда вентиляторы отключаются, лопасти привариваются к кожуху и при последующем их включении они работать не будут.

Возможна ещё одна проблема, связанная с началом работы вентиляторов сразу после включения зажигания, когда антифриз в системе охлаждения двигателя ещё холодный. Происходит это по следующим причинам:

потеря контакта на колодке или в жгуте проводов идущих от датчика температуры охлаждающей жидкости до контролёра ЭСУД, ведь если снять разъём с этого датчика, то при исправных электрических цепях вентиляторов, они должны оба заработать;
«глюк» (неисправность) контролёра ЭСУД;
залипание контактов реле включения вентиляторов (но вероятность залипания контактов сразу на трёх реле очень мала);

autotexnika.ru

Реле включения вентиляторов

В дополнительном блоке установлены не только предохранители. Там же расположены три электромагнитных реле, управляющих работой электродвигателей системы охлаждения. Их цепи управления запитаны от замка зажигания и выходов бортового контроллера, а силовой ток поступает от АКБ через предохранители. На фото показано, где стоит реле включения вентиляторов

Срабатывает реле следующим образом:

На управляющие выводы подается напряжение.
Ток проходит через катушку индуктивности, в результате чего появляется электромагнитное поле.
Стальные контакты притягиваются и замыкаются.
Ток, проходящий через реле, приводит в действие электродвигатель.

Как только управляющее напряжение исчезает, контакты размыкаются под воздействием пружины и вентилятор останавливается.

Проверить работоспособность реле можно тремя способами:

Замена реле на заведомо рабочее и протестировать работу системы.
На заглушенном двигателе при включенном зажигании отключить разъем датчика температуры. Должен быть слышен щелчок срабатывания реле.
Демонтировать и прозвонить выходные контакты мультиметром, подавая напряжение выводы индукционной катушки.

Датчик включения электро вентиляторов. — Лада 4×4 3D, 1.8 л., 2000 года на DRIVE2

В интернете много мнений куда ставить датчик температуры ОЖ для включения электро вентиляторов.В основном народ разделился на два лагеря до радиатора и после радиатора, хотя есть способы а термостат и в радиатор.И у тех и у других вроде все работает.Проанализировав всю ситуацию пришел к выводу что не принципиально куда его ставить, не на столько большая система охлаждения в наших движках, и основною работу по регулировке температуры в двигателе выполняет термостат, и жидкость гоняется по малому кругу.При нагреве двигателя горячая жидкость пойдет через открывшийся термостат в радиатор, а из радиатора более холодная жидкость пойдет в двигатель, и как только двигатель поступит холодная жидкость термостат закроется

Вентиляторы включатся в любом случае как только жидкость в радиаторе станет горячей, и не важно до или после стоит датчик, разница включения составит секунды,Если датчик стоит до, то вентиляторы включатся пораньше и начнут остужать температуру жидкости уже находящуюся в радиаторе еще до более низкой которая сразу идет на охлаждение двигателя, термостат захлопнулся, вентиляторы еще поработали немного остудили жидкость поступившую в радиатор и выключились.Если датчик стоит после радиатора, то вентиляторы включаться попозже чем с вариантом датчик до радиатора, но в двигатель жидкость пойдет уже на с такой большой разницей в температуре и охлаждения двигателя получается более долгим.Жидкость получается будет охлаждаться сразу вся и в блоке и в радиаторе до одной и той же температуры, термостат захлопнулся, и да вентиляторы в этот же момент и выключатся.Те по времени охлаждения и энергозатратам получается одно и то же.Может конечно я и не прав

Здесь видео как работают вентиляторы по времени, на улице жара за 30 градусов, встал на солнцепеке, ветра нет.

www.drive2.ru

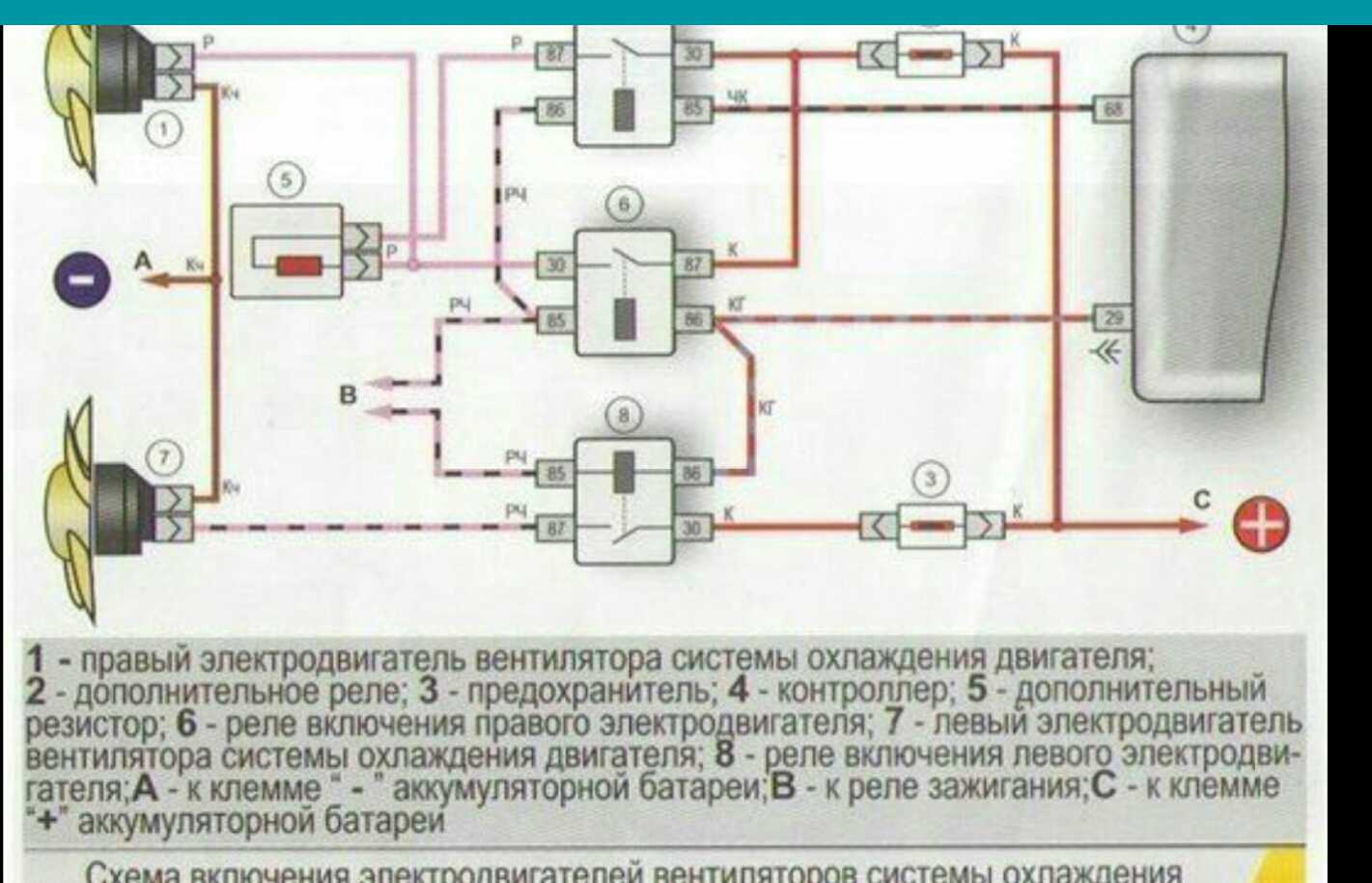

Последовательное подключение вентиляторов.

Рассмотрим схему Подключение вентиляторов Нива в последовательном соединении. Для соединения вентиляторов последовательно нам необходимо дополнительное реле. Подойдёт универсальное пяти контактное реле типа 98.3777 которое лучше всего разместить рядом с вентиляторами. Выводы 85 и 86 этого реле это выводы катушки электромагнита. Вывод 30 подвижный контакт, а выводы 87 и 87А неподвижные контакты. Из фишки, подключенной к одному из вентиляторов, извлекаем минусовой провод, он обычно чёрного цвета. Подключаем этот провод к выводу 87А реле, а освободившееся место соединяем проводом с выводом 30. Вывод 87 соединяем с плюсовым проводом второго вентилятор. Теперь при замыкании реле вентиляторы будут подключены последовательно, а при отключённом параллельно. Из гнезда штатного реле включения вентилятора, над которым проводилось переключение, извлекаем провод, с катушки электромагнита идущий с блока управления двигателем или датчика включения и подключаем его к выводу 85 добавленного реле. Вывод 86 соединяем с массой автомобиля. Освободившийся вывод штатного реле необходимо соединить с дополнительным датчиком включения или клавишей.

На карбюраторных автомобилях можно использовать два датчика включения с различной температурой срабатывания. Например, для малых оборотов с температурой включения 78 — 82, а для полных оборотов 90 — 95. Поставить дополнительный датчик можно в верхний патрубок. Для инжекторных двигателей несколько проще, если есть место на радиаторе то поставьте датчик туда. Если места нет то можно сделать вставку в верхний патрубок и поставить там.

Неисправности

Для того чтобы двигатель не перегревался, а в последствие его не пришлось чинить, нужно следит за тем чтобы все элементы системы находились в исправном состоянии, так как в ней есть слабые места к которым относятся:

Бачок, который может треснуть не выдержав рабочего давления
Насос водяной, как правило причиной поломки является некачественная сборка и маленький ресурс
Электрика, выходят из строя предохранители и не происходит включение вентиляторов Нива Шевроле
Радиатор. Необходимо чистить и проверять на наличие внешних повреждений так как если у него будут повреждения или будет загрязнён то ухудшатся теплоотводящие свойства
Термостат. Канал перестает своевременно открывается и ОЖ начинает течь по малому кругу.
Патрубки. Если они достаточно износились могут дать течь, что повлияет на охлаждение двигателя.
Ремень генератора. В случае если он порвется то перестанет крутится помпа и АКБ перестанет заряжаться, что может привести к перегреванию двигателя.

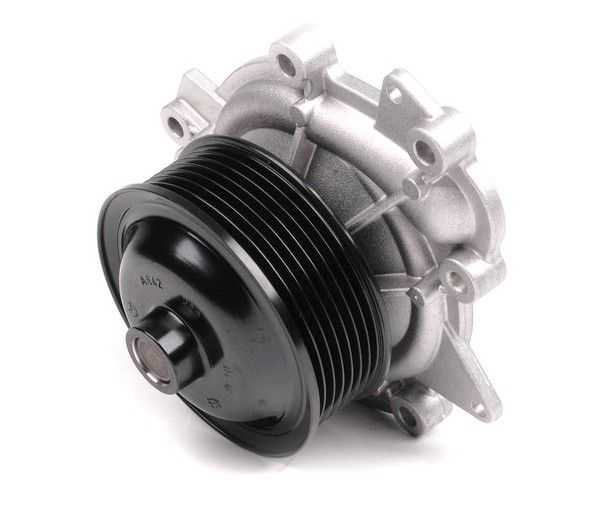

В случае если помпу заклинивает или она протекает, а также имеются характерные шумы ее следует заменить на новую. Замена помпы Нива Шевроле происходит следующим способом:

Снимается рукав который подводит воздух к ВФ
На блоке цилиндров от кронштейна отсоединяем проставку воздуховода
Отсоединяем правый рукав
Снимаем воздуховод вместе с проставкой
Ослабив хомуты снимаем термостат
Натяжение ролика привода ослабляем
С натяжного ролика снимаем ремень
Откручиваем и снимаем шкив помпы
У крышки насоса отворачиваем гайки крепления
Снимаем крыльчатку и помпу
У корпуса насоса вынимаем прокладку
Устанавливаем новую помпу на место в обратном порядке, предварительно обработав стыки герметиком

В случае если нужно снять радиатор охлаждения Шевроле Нива нужно проделать следующее:

Автомобиль загоняется на яму
Отсоединяем клеммы АКБ
Открываем крышку расширительного бачка и в салоне рычаг отопления отводим в максимальное положение
Через специальный сливной кран сливаем жидкость
Когда жидкость слили демонтируем воздушный фильтр и кожух
У бочка гидроусилителя открываем крышку и откручиваем все хомуты идущие к радиатору
Снимаем звуковой сигнал
Отсоединяем хомут который идет от патрубка на термостат
Демонтируем мухоуловитель
Выкручиваем все элементы которые крепят радиатор и демонтируем патрубки идущие со стороны пассажира на радиатор
Разделяем радиатор и блок вентиляторов
Выкручиваем нижний шланг который не дает снять деталь
Когда все отсоединил можно демонтировать радиатор

Причины по которым не работает вентилятор охлаждения на Ниве шевроле

В отличие от классических автомобилей в нем установлено два вентилятора, за счет чего функционирование систем в ней происходят намного сложнее.

Если стрелка, которая показывает температуру, находится в красной области, и не включаются вентиляторы охлаждения нива шевроле охлаждения отказывается работать, вместе с тем не включается вентилятор охлаждения, то автомобиль нужно как можно быстрей доставить в автосервис, либо попробовать самостоятельно найти причину неисправности.

Шевроле Нива не включается вентилятор охлаждения

Содержание 1 Причины неисправности 2 Проверка и снятие Вентиляторов Причины неисправности Первое на что следует обратить внимание при неработающей системе, на то, в каком состояние находятся предохранители, которые расположены под передней панелью, со стороны пассажира, в специальном монтажном блоке. При поезде на дачу остановился ненадолго, потом завожу машину, БК кричит, что перегрев, на БК — гр, открыл капот, постоял, включил печку на всю и доехал

На следующий день утро, жары нет не включаются вентиляторы охлаждения нива шевроле, проехал 2 км, температура гр, вентиляторы молчат, заглушил движок, поползла вверх до гр, бк молчал. Сразу скажу что БК у меня из салона, опция регулировки вентиляторов отключена, знал бы про это ни за что не взял. В этом не включаются вентиляторы охлаждения нива шевроле блоке, расположено три реле, которые отвечают за включение правого вентилятора на малой и большой скорости вращения и включение левого вентилятора на большой скорости вращения.

В этом случае, напряжение на клеммы электродвигателя вентилятора будет подаваться через резистор.

При перегорании резистора или выхода из строя этого реле, малая скорость включения вентилятора работать не. Принудительное включение вентиляторов охлаждения на Ниве Шевроле Если вы посмотрели это видео то непытайтесь писать свои тупые коменты я загрузил его не для.

Как верно выставить зажигание на ниве 92 Нива ВАЗ регулировка зажигания Установка момента зажигания Общие Сведения Метки для установки момента зажигания 1 — символ.

Chevrolet Нива: Это дозволит обеспечить своевременную чистку горючего от примесей, конде Всем привет! Ставьте лайки, подписывайтесь на канал и рассказывайте Друзьям. Автоэлектрики рекомендуют начинать проверку не включаются вентиляторы охлаждения нива шевроле электродвигателей этих вентиляторов.

Это можно сделать таким образом. Следует отсоединить разъёмы от электродвигателей и подать напряжение питания на них непосредственно с аккумулятора.

Если они работают, проверку подвергаются на температурные датчики

На что ещё следует обратить внимание Далее следует проверить поступление напряжения питания к разъёмам электродвигателей. Открутить четыре гайки по углам корпуса электровентиляторов и два болта, фиксирующих его посередине

Снять вентиляторный блок со шпилек и вытащить. Потому их нужно вытаскивать постепенно. Сначала опускается левая сторона, потом блок смещается влево, приподнимая правый край, чтобы кожух стал вертикально.

Этот способ наверняка подходит для рестайлинговых моделей Нива Шевроле. На машинах постарше придется снимать решетку радиатора и бампер, откручивать крепления и отводить вперед радиаторы кондиционера и охлаждения.

После этого доступ к электровентиляторам будет открыт. Во время демонтажа следует внимательно запоминать порядок действия. Сборка производится в обратной последовательности. Поэтому даже если отказал один из них, менять надо оба.

Иначе вскоре придется снова заниматься ремонтом машины. Снятие и замена резистора вентилятора Перед началом работ необходимо заехать на смотровую яму и снять клемму с аккумулятора.

Для ремонта понадобятся гаечные ключиотвертка и новый резистор.

Деталь установлена в балке снизу под радиатором. Порядок снятия следующий: Открутить болты крепления и снять защиту картера вместе с грязезащитным кожухом.

Не работают вентиляторы охлаждения на Ниве Шевроле

Демонтировать защитную планку резистора и выкрутить деталь. Сборка выполняется в обратной последовательности. Электрика Навигация по записям.

Как выполняется диагностика?

Чтобы проверить работу вентиляторов на Ниве Шевроле, есть простой тест — отключите фишку датчика температуры охлаждающей жидкости. Один из вентиляторов должен включиться на полную мощность. При этом, нужно запустить двигатель, так как на ЭБУ 7.9.7+ включение ВСО происходит только на запущенном ДВС. Если вентилятор срабатывает, то проблема в датчике температуры охлаждающей жидкости. Как правило, он показывает «погоду» при диагностике ЭБУ.

Если после снятия фишки с датчика ничего не происходит, то причина точно не в ДТОЖ. Следующий этап — проверка управляющих цепей. Для этого понадобится диагностическое оборудование. К примеру, бесплатная версия программы Open Diag, а также диагностический кабель. Купить кабель можно здесь или использовать универсальный адаптер ELM327.

Так выглядит тест исполнительных механизмов в программе Open Diag. Выбирая Реле вентилятора 1 или 2 можно включить или выключить вентилятор в Ниве в процессе диагностики. Разумеется, скриншот для примера. На деле же, у Нивы три реле.

Пробуем поочереди включить все три реле. Если не слышно даже щелчков, то проблема может быть — в самих реле или в ЭБУ. Не лишним будет проверить предохранители на 50 Ампер рядом с реле:

Стоит учесть, что при неисправности реле, все три реле отказать сразу не могут. Какое-то одно будет работать и продолжит включать вентилятор. Его достаточно будет заменить.

Чтобы проверить реле вентилятора на Ниве, достаточно поменять его местами с соседним и проверить, будет ли работать другой потребитель или включится ли вентилятор с новым реле. Если нет, то скорее всего, неисправен выход ЭБУ.

Другой вариант — перегоревший предохранитель. Такое случается при коротких замыканиях. Как правило, плюсовой провод может быть где-то перебит и замыкает на «массу». Вначале найдите это место, а затем меняйте предохранитель. Нередко, КЗ может возникнуть и в самом электродвигателе вентилятора. Поэтому если при подключении лампы (о чем будет сказано чуть дальше), предохранитель не перегорает, то проблема в вентиляторе.

В том случае, когда цепи исправны, реле щелкают, а вентиляторы не срабатывают, то следующий этап — проверка самих вентиляторов. Отключаем фишки с неработающих вентиляторов (или одного вентилятора), подключаем вместо вентиляторов обычную контрольную лампочку на 55 Ватт и при помощи команд, подаваемых с программы Open Diag проверяем, приходит ли напряжение на разъемы:

В том случае, когда напряжение приходит(лампа загорелась), то проводка исправна и остается заменить сам вентилятор.
Если нет малой скорости — замените резистор.
Если реле щелкают, а лампа не загорается, то проблема в проводке и возможно, где-то есть обрыв.

Внимание! Лампа должна работать во весь накал. Если она горит в полнакала, имеет место быть плохая масса! Проверка массовых соединений начинать следует здесь:

и на самой минусовой клемме АКБ:

Коричневый толстый провод

Оба вентилятора отказывают крайне редко. Как правило, пропадает малая скорость или большая скорость обоих вентиляторов по отдельности. Встретиться сразу все три неисправности могут только при поломке ЭБУ или плохой массе.

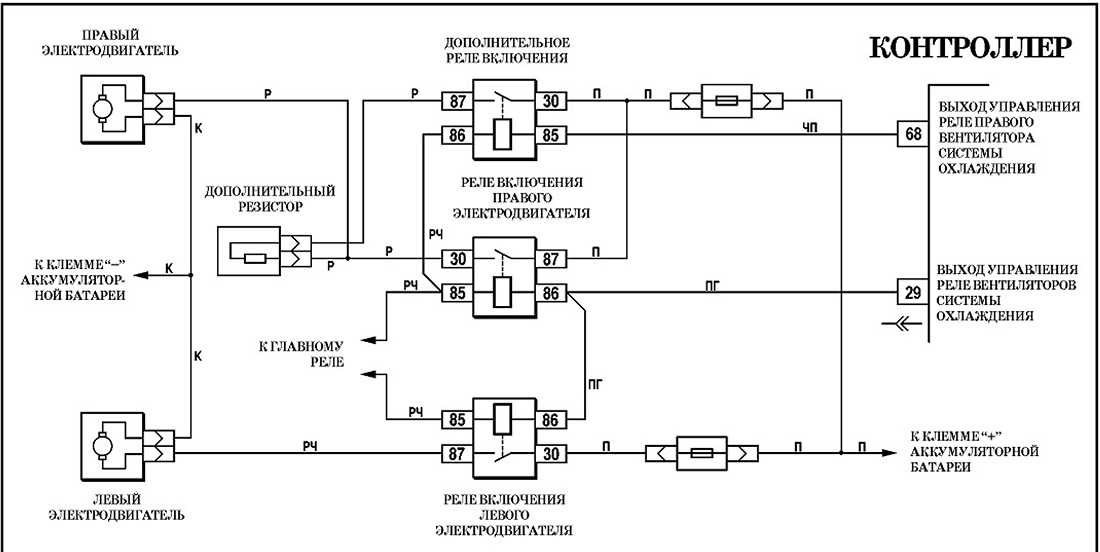

Принцип включения вентиляторов

Вентилятор охлаждения питается постоянным напряжением 12 В от аккумуляторной батареи. Включаются они при достижении определенной температуры двумя датчиками, которые размещены в двигателе. Итак, при достижении первым датчиком температуры в 99 градусов по Цельсию, происходит его срабатывание, что обуславливает включение первого вентилятора. Он имеет два положения скорости вращения – большие и малые обороты вращения. Когда же второй датчик достигает величины в 101 градус, то, соответственно, и включается второе приспособление. Таким образом, кратко осуществляется срабатывание устройств охлаждения двигателя Нивы Шевроле. Но нас интересует, какую роль в этом процессе выполняет такое маленькое устройство, как реле, которых на Шевроле Ниве три.

Назначение и конструкция реле

Реле предназначается для коммутирования больших токов нагрузки. Довольно-таки сложная формулировка, поэтому простыми словами говоря, реле необходимо для того, чтобы иметь возможность управлять электрическими цепями, где имеются токи больших величин. Электрический мотор охладителя потребляет постоянный ток, величина которого равняется 20-30 амперам, а это означает, что если его включить в цепь управления (где проходят токи малых величин), то вся электроника выйдет из строя (расплавится проводка). Именно поэтому в конструкции автомобилей устанавливается такой немаловажный элемент управления.

Внешне изделие представляет собой пластиковое основание, внутри которого размещается сам механизм. На обратной стороне основания выведены пять (четыре) контактов. Они и являются основой для включения реле в цепь управления.

Внутри механизм реле представлен в виде катушки с сердечником – она же и является основой для замыкания контактов цепи. На фото ниже можно увидеть внешний вид изделия Нивы Шевроле.

Принцип срабатывания устройства и его размещение на Ниве Шевроле

На лицевой части изделия находится схема расположения контактов, по которой и рассмотрим его принцип функционирования.

Контакты «85» и «86» являются выводами катушки.

Общий контакт «30» – без наличия напряжения на обмотке всегда находится в замкнутом положении на контакт «87а». В свою очередь, контакты:

«87а» – нормально-замкнутый;
«87» – нормально-разомкнутый.

Именно к этим контактам и подведены силовые кабели от двигателя вентилятора.

При подаче питания на контакты «85» и «86», происходит срабатывание реле катушки. Тем самым контакт «30» размыкается от «87а» и замыкается на «87». Таким образом, питание подается на электродвигатель приспособления. Процесс срабатывания занимает доли секунд.

Итак, при повышении температуры в двигателе, датчик срабатывает и подает импульс в цепь управления. В свою очередь, в цепи наводится напряжение, которое поступает не реле, а оно и включает непосредственное устройство охлаждения.

Реле – это сменная деталь, которая при выходе из строя требует замены, но не ремонта. Некоторые умельцы пытаются починить их, но нет потребности в этом, так как одно изделие стоит от 50 до 80 рублей (в зависимости от производителя).

Прежде чем осуществлять замену реле, потребуется его найти, ведь по конструкции это небольшая пластиковая коробочка. Где же стоят реле вентиляторов на Ниве Шевроле? Дабы ответить на этот вопрос, стоит заметить, что устройств охлаждения на Ниве Шевроле два, поэтому за работу каждого отвечает соответствующее реле.

Итак, обнаружив неисправность работы системы охлаждения автомобиля, стоит уделить внимание пригодности реле. Но прежде их необходимо извлечь из места установки

Для этого необходимо открыть правую переднюю дверь Шевика и заглянуть из-под низа на торпеду. Именно там, под крышкой монтажного блока и располагаются реле управления вентилятором и бензонасосом, а также предохранители этих устройств. На фото ниже можно понаблюдать, где находятся релюшки управления: правого и левого, а также малого хода вентилятора.

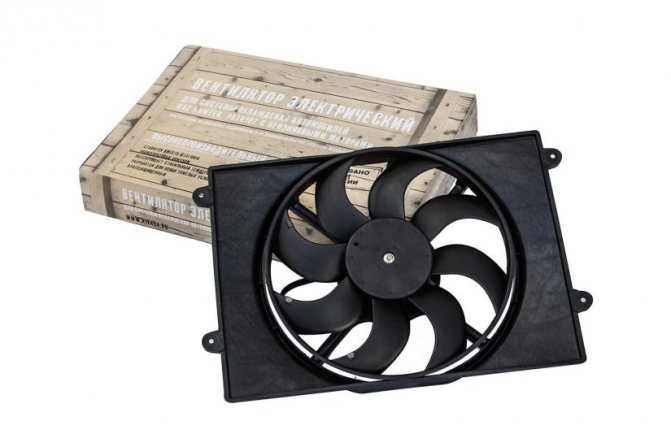

Снятие и замена резистора вентилятора

Чтобы понят, работают они или нет, нужно от их двигателей отсоединить разъем, и к проводам через которые подается напряжение подключить лампу, аналогично делаем и с датчиком, если обе лампочки загораются, то проблема в вентиляторах.

Чтобы их снять нужно, проделать следующие действия:

Отключаем все провода
Снимаем верхний патрубок
Снимаем бампер
Если имеется кондиционер, отгибаем трубки (делать это нужно аккуратно, так как они могут лопнуть) или сливаем фреон (залить обратно будет стоить не дёшево) затем снимаем радиатор кондиционера.
На кожухе радиатора нужно ослабить гайки
Наклоняем радиатор таким образом, чтобы можно было извлечь блок вентиляторов
Откручиваем болты, которые крепят блок и извлекаем его

Если электродвигатели вентиляторов не запускаются при подключении проводов от АКБ непосредственно к клеммам питания, необходимо заменить устройства.

Для этого понадобится набор гаечных ключей размером от 10 до 17 мм и крестовая отвертка.

Перед началом работ нужно загнать машину на смотровую канаву или подъемник и обесточить бортовую сеть, сняв минусовую клемму аккумулятора.

Демонтаж вентиляторов выполняется следующим образом:

Снять защиту картера и грязезащитный кожух.
Открутить саморезы и снять толстую пластину в форме паука и пару жестяных крышек, которые находятся спереди под днищем авто.
Открутить крепление поперечины рамки радиатора.
Ослабить натяжение и снять ремень гидроусилителя руля и помпы.
Выкрутить 4 болта, удерживающих насос ГУР.

Задвинуть насос назад, вывесив на шлангах.
Демонтировать ремень привода кондиционера.
Открутить болт, удерживающий зубчатый шкив ГРМ.
Снять шкив и ремень.
Открутить четыре гайки по углам корпуса электровентиляторов и два болта, фиксирующих его посередине.
Снять вентиляторный блок со шпилек и вытащить вниз.

Во время демонтажа следует внимательно запоминать порядок действия. Сборка производится в обратной последовательности.

Перед началом работ необходимо заехать на смотровую яму и снять клемму с аккумулятора. Для ремонта понадобятся гаечные ключи 10-13, отвертка и новый резистор. Деталь установлена в балке снизу под радиатором. Порядок снятия следующий:

Открутить болты крепления и снять защиту картера вместе с грязезащитным кожухом.
Демонтировать защитную планку резистора и выкрутить деталь.

Сборка выполняется в обратной последовательности.

Возможные неисправности и их причины

Если вентиляторы не включаются вовремя, проблема может скрываться в следующих местах.

Перегорели реле или предохранители.
Неправильно работает ДТОЖ.
Повреждена проводка устройства.
Некорректные настройки ЭБУ.
Двигатель вентилятора поврежден или замыкает.

Проверка работоспособности датчика, реле и предохранителей

За работу вентиляторов отвечает ДТОЖ, проверить его просто.

Подготовить термометр, мультиметр, чайник или миску с прохладной водой.
Погрузить датчик в емкость и поставить ее на огонь, параллельно погрузить в воду термометр.
При прохождении порогов в 5 градусов следует подключать мультиметр к датчику в режиме сопротивления. При этом данные записывать.
После прогрева воды до кипения снять последние мерки и сравнить полученные результаты с эталонной таблицей, приведенной ниже. Если показатели прибора отличаются более чем на 10% от эталона – датчик меняется.

Принудительное включение вентиляторов охлаждения

Для возможности автолюбители врезают в цепь прибора дополнительный выключатель и запитывают его от аккумулятора напрямую. Нарушается работа электроники и бортовой компьютер может выдавать ошибку.

Для обманки устройства пользователи в сети рекомендуют использовать схему.

Здесь добавлено реле и принудительный выключатель.

Замена реле вентилятора

Ввиду простоты конструкции процедура выполняется по стандартному сценарию. Открывается доступ к монтажному блоку, отключается клемма контактной группы реле. Далее устройство откручивается от панели и заменяется новым.

Что в итоге

Как видно, сам ДВС и его системы нуждаются в регулярном обслуживании. Что касается системы охлаждения, она также не является исключением и требует к себе повышенного внимания.

Если водитель заметил, что вентилятор охлаждения начал все время работать на максимальных оборотах или перестал своевременно выключаться, тогда следует первым делом проверить уровень антифриза, работоспособность помпы и термостата.

Также необходимо учитывать, что причиной такой работы вентилятора может быть засорение радиатора охлаждения или слишком высокая температура наружного воздуха, замыкание контактов и т.д. Не следует забывать и о том, что вентилятор может постоянно крутиться на холодном двигателе при работающем кондиционере.

Распространенные поломки системы охлаждения мотора: водяной насос, термостат, радиатор, вентилятор охлаждения и другие. Как самому определить причины.

Устройство и принцип работы вентилятора охлаждения радиатора. Распространенные неисправности, диагностика неполадок и ремонт. Советы по эксплуатации.

Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС.

Устройство помпы. Принцип работы центробежного насоса, системы охлаждения двигателя с двумя насосами и отключаемой помпой. Неисправности и ремонт помпы.

Основные неисправности автомобильного радиатора системы охлаждения двигателя. Пайка латунного радиатора, самостоятельный ремонт алюминиевого радиатора.

Радиатор в системе охлаждения, устройство и принцип работы, терморегуляция охлаждающей жидкости. Диагностика неисправностей и самостоятельный ремонт
