Проблемы со стартером

Сам по себе стартер является, по сути, двигателем, приводимым в действие силой электричества. Ему требуется постоянный ток, которым питает его непосредственно аккумуляторная батарея. Основное предназначение данного элемента – раскрутить коленвал до минимальных необходимых оборотов (300). Потому длительность его работы достаточно невелика – не более 15 секунд

Крайне важно помнить – при неудачном запуске обязательно требуется выдержать паузу перед очередной попыткой. Такая передышка должна быть минимум в два раза дольше, чем время работы стартера

Подобное правило обусловлено тем, что упомянутый ранее узел обязан придать коленвалу сильный крутящий момент, который бы позволил превозмочь:

• силу трения;
• компрессию в цилиндрах.

Стартер сконструирован так, чтобы его нетрудно было при нужде разобрать и отремонтировать. Благодаря этому владелец авто избавляется от необходимости приобретать при его отказе весь узел целиком – ему достаточно заменить только пришедшие в негодность комплектующие.

Основные элементы стартера следующие:

• магниты постоянные;
• якорь;
• графитовые щетки и держатели их;
• тяговое реле;
• шестерня;
• муфты;
• крышки (задняя и передняя);
• подшипники;
• диодный мостик.

Вода, оказавшаяся в стартере, практически всегда провоцирует коррозию на якоре. Она, в свой черед, нередко впоследствии не дает механизму функционировать надлежащим образом. Якорь в таком случае будет вращаться с большим трудом или останется неподвижным.

Чаще всего случается отказ стартера после сильно нагрева автомашины. Этот моторчик, расположенный в подкапотном пространстве в непосредственной близости от силового агрегата, получает часть его тепла. В итоге металлические элементы расширяются и утрачивают способность свободно вращаться.

В этой ситуации щелчки начнут раздаваться не сразу после включения зажигания, а через несколько секунд. Причем сам по себе звук будет заметно тише, чем обычно. Избавиться от проблемы позволит очистка якоря мелкой наждачной бумагой и смазка.

Достаточно редко ломается шестеренка стартера. Но об ее отказе свидетельствует специфический треск

Важно убедиться, что шум исходит не от тягового реле

Блоки под капотом

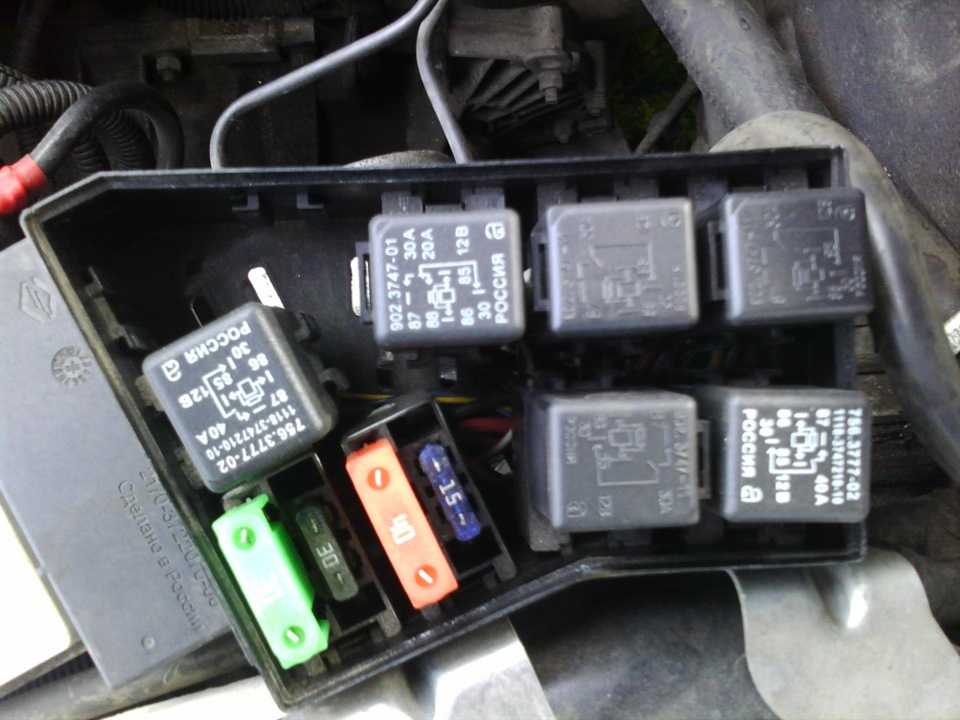

Основной блок под капотом

Расположен в моторном отсеке рядом с аккумуляторной батареей (АКБ) (№1 на фото)

Расположение блоков с предохранителями и реле под капотом Lada Priora

Для доступа необходимо снять защитную крышку (при ее наличии).

Схема основного блока с предохранителями под капотом Lada Priora

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	30 А	Питание силовых цепей электронной системы управления двигателем (ЭСУД)
F2	60 А	Электровентилятор радиатора (система охлаждения двигателя), реле зажигания, контроллер электропакета (ЭБУ)
F3	60 А	Электровентилятор радиатора (система охлаждения двигателя) управляющая цепь реле, звуковой сигнал, сигнализации, замок зажигания, комбинация приборов
F4	60 А	Генератор (силовая цепь)
F5	50 А	Электромеханический усилитель рулевого управления (ЭУР)
F6	60 А	Генератор (силовая цепь)

Вариант исполнения блока №2

Схема основного блока с предохранителями под капотом Lada Priora (вар. 2)

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	60 А	Генератор (силовая цепь), соединение генератора с аккумулятором (АКБ)
F2	50 А	Электромеханический усилитель рулевого управления (ЭУР)
F3	60 А	Генератор (силовая цепь), соединение генератора с аккумулятором (АКБ)
F4	30 А	Антиблокировочная тормозная система (ABS, абс)
F5	40 А	Антиблокировочная тормозная система (ABS, абс)
F6	30 А	Питание силовых цепей электронной системы управления двигателем (ЭСУД)

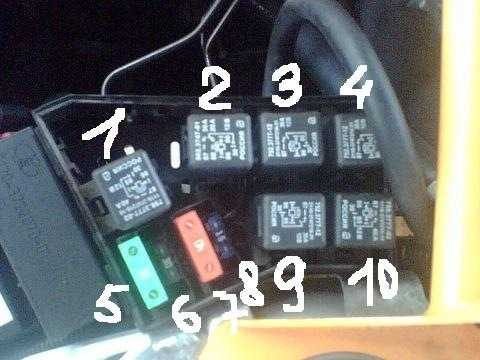

Дополнительный блок под капотом

Данный блок с предохранителями и реле расположен над основным (силовым) блоком с предохранителями и реле (№2 на рисунке выше). Отвечает за климатическую систему (отопление и кондиционирование).

Вариант исполнения блока №1

Схема дополнительного блока с предохранителями под капотом Лады Приоры (вар.1)

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	15 А	Электромагнитная муфта компрессора кондиционера (A/C)
F2	40 А	Электродвигатель вентилятора печки (отопителя салона)
F3	—	Пусто (резерв)
F4	50 А	Обогрев ветрового стекла
F5	30 А	Электродвигатель основного вентилятора охлаждения
F6	30 А	Электродвигатель сист-мы дополнительного вентилятора сист-мы охлаждения
РЕЛЕ
К1	—	Управляющее реле вентиляторов сист-мы охлаждения и кондиционирования, электродвигатели основного и доп. вентиляторов охлаждения (на моделях с кондиционером)
К2	—	Реле малой / низкой скорости вентиляторов сист. Охлаждения (на моделях с кондиционером)
К3	—	Реле повышенной / высокой скорости вентиляторов сист. охлаждения (на моделях с кондиционером)
К4		Реле компрессора кондиционера
К5		Реле вентилятора печки (отопителя)

Вариант исполнения блока №2

Схема дополнительного блока с предохранителями под капотом Лады Приоры (вар.2)

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	15 А	Электромагнитная муфта компрессора кондиционера (A/C)
F2	40 А	Электродвигатель вентилятора печки (отопителя салона)
F3	30 А	Правый вентилятор
F4	50 А	Левый вентилятор; обогрев ветрового стекла
РЕЛЕ
К1	—	Повышенная скорость вентилятора печки (отопителя)
К2	—	Реле правого вентилятора
К3	—	Реле малой / низкой скорости вентиляторов сист. охлаждения (на моделях с кондиционером)
К4	—	Реле повышенной / высокой скорости вентиляторов сист. охлаждения (на моделях с кондиционером), левый вентилятор
К5	—	Реле компрессора кондиционера
К6	—	Реле вентилятора печки (отопителя)

Видео

На видео ниже наглядно представлено место, где находится предохранитель бензонасоса и решение проблемы с запуском двигателя.

На видео ниже решается проблема с неработающей печкой.

Надеемся наша статья ответила на вопрос, где находятся предохранители Лада Приора и дала вам полню распиновку по плавким элементам. Вопросы и комментарии можете оставлять ниже!

Причины неисправностей в работе поворотников

Примерный порядок действий, если отказали поворотники:

1. Проверить исправность лампы (если она перегорела, то в комбинации приборов индикатор будет моргать в два раза чаще). В случае необходимости меняем лампу на новую;
2. Проверить «массы», которые находятся рядом с блок-фарой, фонарем. Зачистить клеммы;
3. Проверить подрулевый переключатель (пример: контакт заклинило и поворотники не отключаются). Заменить его на заведомо исправный, либо проверить, замыкая контакты колодки 49а и 49аL (для левого) или 49а и 49аR(для правого). Если поворотники заработают, значит неисправность в подрулевом выключателе;
4. Проверить кнопку аварийной сигнализации, аналогичным образом;
5. Проверить проводку до блока управления электропакетом (пример: магнитола задней стенкой упирается в провода, которые идут от «аварийки» и контакт теряется);
6. Проверить наличие «плюса» на блоке ЦБКЭ (X1-14 и X1-15);
7. Проверить проводку от ЦБКЭ до ламп. Отключить колодку с проводами X1 и подать питание через предохранитель 5A на выводы 14 и 15 разъёма Х1. (пример: если на Приоре не работает левый или правый поворотники, то возможно при установке крыла саморез попал в жгут проводов и получилось КЗ).
8. Причина в сигнализации (например, сгорели диоды или залипает реле). Следует отсоединить точки подключения сигнализации к блоку управления электропакетом и проверить работу поворотников;
9. Не работает ЦБКЭ. Проверьте предохранитель F31. Если есть неисправности в работе ЦБКЭ (пример: постоянно горит левый поворотник), то следует обратиться на станцию технического обслуживания для его ремонта или замены. В некоторых случаях причиной отказа в работе поворотников был плохой контакт в ЦБКЭ, проблема решалась простым переворачиванием блока к вверх ногами.

Какие предохранители отвечают за работу отопителя?

Под крышкой находится большое количество защитных деталей, каждая из которых имеет маркировку. Именно с помощью маркировки можно определить необходимую деталь, отвечающую за ту или иную цепь. Так как нас интересует ТЭН, то рассматривать все элементы просто нет смысла, необходимо выяснить, какой предохранитель отвечает за печку в Приоре.

Следует обратить внимание на элемент с маркировкой F1, отвечающий за работу вентилятора радиатора двигателя. Он рассчитан на 25А

Неисправный вентилятор может свидетельствовать о его неисправности. Во избежание поломки вентилятора и мотора необходимо подавать напряжение напрямую от аккумулятора 12 В. Если мотор исправен, стоит осмотреть предохранитель F1.

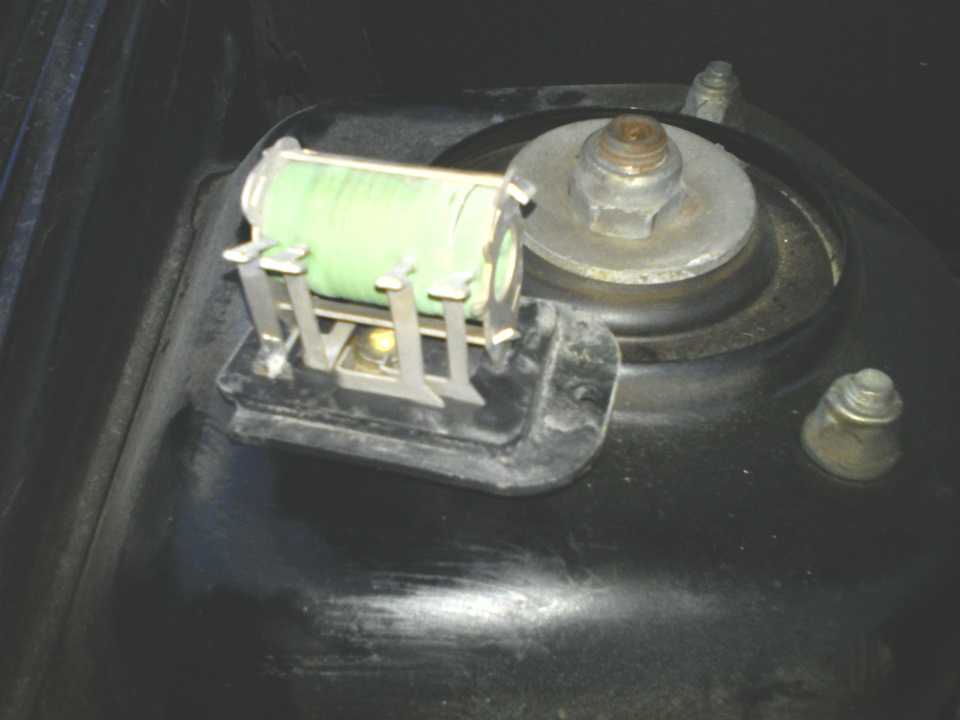

Элемент F9, также рассчитанный на 25А, отвечает за работу вентилятора отопителя. Не все проблемы с печкой можно отнести к неисправному предохранителю. Если нагреватель работает не во всех режимах, в первую очередь необходимо проверить регулятор скорости и двигатель, подав на него напряжение 12В. При обнаружении неисправности мотора стоит осмотреть щетки, которые часто вызывают нерабочее состояние. Отопитель может работать только в последнем режиме, а в первом не подает признаков жизни. В данном случае проблема в сопротивлении ТЭНа, сопротивление придется заменить. В автомобилях с кондиционером термопредохранитель часто является причиной выхода из строя отопителя. Вы можете найти его рядом с дополнительным сопротивлением.

Как видите, предохранитель отопителя Приоры не всегда приводит к поломке печки. Поэтому не спешите менять его на новый. Также при частом сгорании защитного элемента стоит искать истинную причину, которая может крыться в электрической цепи. Эта работа долгая и кропотливая, но она должна быть завершена.

Реле кнопки багажника приора где находится

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Смотрите предохранитель F15 + сам активатор! Реле может быть не причём,хотя странно,если предохранитель вышел из строя,то с сигнализации всё равно должен открыватся багажник!?

предохранитель был сгоревший! поменял его! на 10А вместо 20 (другова не было) все равно не работает((

Сначала надо добиться открытия багажника с салона авто. А потом браться за брелок.

когда с брелка жмешь! реле щелкает! с кнопки нет.

Информация по иконкам и возможностям

Вы не можете начинать темыВы не можете отвечать на сообщенияВы не можете редактировать свои сообщенияВы не можете удалять свои сообщенияВы не можете голосовать в опросахВы можете вкладывать файлыВы можете скачивать файлы

Источник

Установка своими руками

Регулируем натяг троса для правильного отпирания и запирания багажника.

После этого подключаем саму, кнопку, для этого в панели автомобиля предусмотрено специальное место под панелью приборов с водительской стороны.

Неправильно будет ставить кнопку возле прикуривателя или ящика для мелочовки, когда в машине имеется для этого штатное место.

Рис. Простейшая схема подключения электропривода замка багажника.

Если дополнительного сигнала торможения у вас нет, или по каким то причинам Вы хотите его использовать, то как уже говорилось выше, тянем новый провод к низу панели приборов с водительской стороны и подключаем его к доводчику и к аккумулятору через предохранитель.

Производим окончательную проверку и регулировку

Также можно сделать одновременно открытие замка багажника задней двери с помощью кнопки и с помощью брелока вашей сигнализации (если на вашей сигнализации имеется какой либо дополнительный канал) для этого нам потребуется реле. И схема самой сигнализации.

Важно, для нормального функционирования электропривода багажника при подключении к доп каналу сигнализации нужно выбрать длину импульса 0,8 секунд

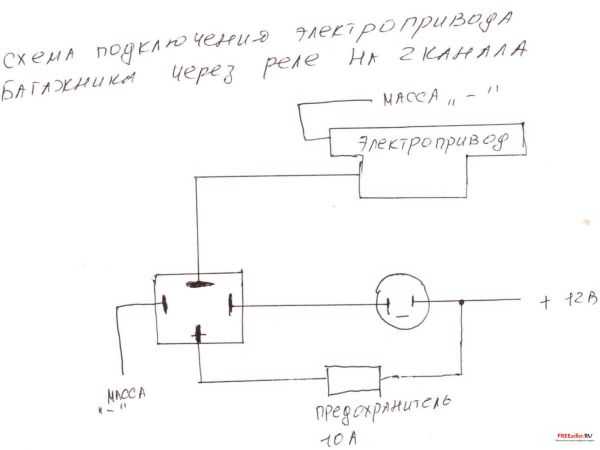

Рис. Схема подключения электропривода багажника через кнопку и реле к доп каналу сигнализации

А вот и само реле подключенное к кнопке и доп каналу сигнализации.

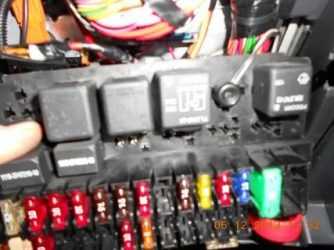

Описание и назначение предохранителей в салоне Лады Приора

Салонный блок является основным. Именно от него по кузову расходятся все остальные потребители. В зависимости от комплектации, плавкие вставки и реле могут иметь разное назначение. Более подробно все расписано в таблицах.

Таблица салонных предохранителей:

Номер	Номинал	Стандарт/норма	Норма+кондиционер/Люкс
F1	25	Вентилятор охлаждения	Запасной
F2	25	Обогрев заднего стекла	Питание реле обогрева стекла, блок управления электропакетом, элемент обогрева заднего стекла, питание монтажного блока
F3	10	Дальний свет правой блок-фары	Дальний свет правой блок-фары, щиток приборов, индикатор дальнего света на щитке
F4	10	Дальний свет левой блок-фары	Дальний свет левой блок-фары
F5	10	Клаксон	Питание реле клаксона, питание монтажного блока, включение тревожного сигнала штатной охранной системы
F6	7,5	Ближний свет левой блок-фары	Ближний свет левой блок-фары
F7	7,5	Ближний свет правой блок-фары	Ближний свет правой блок-фары
F8	10	Сигнал тревоги штатной сигнализации	Питание монтажного блока, сигнал тревоги штатной сигнализации
F9	25	Отопитель	Запасной
F10	7,5 или 10	Салонный плафон, подсветка щитка приборов, стоп-сигнал	Щиток приборов, концевой выключатель стоп-сигнала, лампы сигналов торможения, освещение салона, дополнительный стоп-сигнал
F11	10 или 20	Мотор стеклоочистителя	Питание монтажного блока, стеклоочиститель, кнопка обогрева заднего стекла, очиститель заднего стекла, блок управления подушек безопасности
F12	20/10	«Плюс» после замка зажигания	Щиток приборов, ЭБУ электропакета, ЭБУ электромеханического усилителя руля, концевой выключатель лампы заднего хода, блок управления штатных парктроников
F13	15	Прикуриватель	Прикуриватель
F14	5	Габарит левой блок-фары, освещение номерного знака и багажника	Габаритный свет по левому борту, щиток приборов, индикатор включенного света, освещение номерного знака и багажника, ЭБУ электропакета
F15	5	Габаритный свет правой блок-фары	Габаритный свет по правому борту, плафон вещевого ящика
F16	10	Питание АБС	Питание АБС
F17	10	Левая ПТФ	Левая ПТФ
F18	10	Правая ПТФ	Правая ПТФ
F19	15	Обогрев сидений	Выключатель обогрева сидений, элементы обогрева
F20	5 или 10	Иммобилайзер	Выключатель и сигнализатор рециркуляции воздуха в салоне, питание монтажного блока, реле ближнего света и габаритов, питание реле вентилятора отопителя, ЭБУ стеклоочистителя, ЭБУ климат-контроля, датчик света и дождя
F21	7,5 или 5	Задние ПТФ	Аварийная сигнализация, ЭБУ климат-контроля, питание колодки диагностики
F22	20	Запасной	Мотор стеклоочистителя – автоматический режим очистки, питание монтажного блока, питание реле высокой скорости стеклоочистителя
F23	7,5	Запасной	Блок управления стеклоочистителем
F24	—	С 24 по 30 Резерв	С 24 по 30 Резерв
F25	—	—	—
F26	—	—	—
F27	—	—	—
F28	—	—	—
F29	—	—	—
F30	—	—	—
F31	30	ЭБУ электропакета	ЭБУ электропакета
F32	—	Запасной	Запасной

Таблица Реле:

Номер реле	Обозначение
K1	Электровентилятор охлаждения (Норма) или ближнего света (комплектация ЛЮКС)
K2	Обогрев стекла
K3	Реле стартера
K4	Реле зажигания
K5	Резерв
K6	Реле омывателя и стеклоочистителя
K7	Реле дальнего света фар
K8	Звуковой сигнал
K9	Сигнал тревоги штатной сигнализации
K10	Реле ПТФ
K11	Обогрев сидений
K12	Запасной

Чтобы запитывать цепи ЭБУ двигателя, в салоне также размещают небольшой блок плавких вставок и реле под торпедо в центральной части салона.

Таблица дополнительного монтажного блока:

Наименование	Номинал	Обозначение
Предохранитель F1	15	Питание главного реле и блокировки стартера
Предохранитель F2	7,5	Питание ЭБУ
Предохранитель F3	15	Питание топливного насоса
Реле К1	—	Главное реле
Реле К2	—	Реле топливного насоса

Вставки в этом блоке перегорают реже, зато очень часто выходят из строя реле. Поэтом при неполадках топливного насоса, следует заглядывать, в первую очередь, сюда.

Как самому сменить предохранитель

При такой незначительной поломке, как сломавшийся предохранитель, необязательно сразу же обращаться в ближайший технический сервис. Если вы хоть немного разбираетесь в этом, рекомендуем произвести все ремонтные работы самому. Это сделать очень просто и быстро, если следовать нашей подробной инструкции.

Итак, для начала необходимо сделать следующее:

1. Поверните 3 замка, которые находятся на блоке.
2. Избавьтесь от фиксаторов и извлеките его.
3. Специальным пинцетом либо другим удобным предметом возьмите нужный предохранитель и выньте его из разъема.
4. Произведите установку нового устройства в тот же разъем.

Примечательно, что небольшие реле в блоке также можно вынимать специальным пинцетом. Однако остальные реле придется вынимать только руками.

Стоит отметить, что ошибиться при установке очень сложно, так как предохранители имеют разный номинал и отличные цвета. Помимо этого, на устройство нанесены числовые значения силы тока.

Отметим, что перед всеми работами необходимо обязательно отсоединить провод от клеммы «минус» аккумулятора.

Данная статья должна помочь начинающим автомобилистам понять, где находится блок предохранителей на данном авто, а также быстро и без проблем произвести смену.

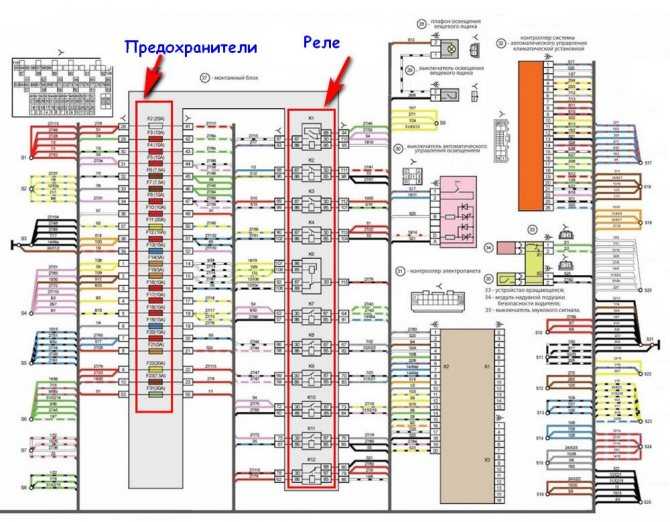

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером

Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже

Предохранители имеют следующие предназначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
3. F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
4. F4 — 10А — Лампа дальнего света (левая сторона).
5. F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света (левая сторона).
7. F7 — 7,5А — Лампа ближнего света (правая сторона).
8. F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара (левая сторона).
18. F18 — 10А — Противотуманная фара (правая сторона).
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
22. F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервные гнезда.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
26. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
27. F32 — Резервное гнездо.

Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.

Элементы имеют следующее предназначение:

Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.

Снятие монтажного блока

В первую очередь отсоедините клемму от аккумулятора и снимите крышку блока. Далее стоит открутить винт крепления на панели приборов и снять сам МБ. Сделать это несложно: поддеть крючками крепления. Демонтируйте реле и ПП, отожмите фиксирующие детали клеммы электрической проводки. Не стоит забывать пометить все провода, которые снимаются с МБ – это в дальнейшем поможет не перепутать их местами и монтировать на прежнее место. Установка (обратная) выполняется точно таким образом.

Что нужно знать о дополнительном блоке

Для того, чтобы добраться к дополнительному блоку, необходимо снять облицовку пола и отсоединить клемму, колодку с электрической проводкой от блока электронного управления. Предохранитель извлекается с помощью пинцета.

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Блок силовых вставок Приора

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Номер на фото	Номинал, А	Назначение элемента
F1	30	Защита цепей подачи питания на систему ЭСУД (управление работой двигательной установки)
F2	40 (встречается вариант на 60 А)	Питание электромотора вентилятора охлаждения, дополнительный контроллер системы зажигания, нити обогрева стекла, блок управления электропакетом
F3	30 (встречается вариант на 60 А)	Управление работой электромотора вентилятора охлаждения, клаксон, сирена штатной сигнализации, замок управления зажиганием, цепи комбинации приборов, подсветка салона, питание огней торможения и прикуривателя
F4	60	Первая цепь генератора
F5	50	Питание и управление мотором электромеханического усилителя руля
F6	60	Вторая цепь генератора

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета, реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.
