Модуль зажигания нива шевроле (катушка): как проверить, признаки неисправности

Перенос модуля зажигания Шнивы

Нередко на БУ машинах можно столкнуться с тем, что прежний владелец перенес катушки в другое место. Перенос модуля актуален ввиду причин.

Снижение нагрева корпуса – начинка коробки боится повышенной температуры.
Исключение попадания пыли и влаги.
Удобство обслуживания.

Замена места расположения блока выглядит так.

гаечным ключом откручивается корпус детали от посадочного места;
далее можно снять сам модуль;
выбрать место, куда можно перенести коробок – следует учитывать длину проводов;
закрепить винтами катушку на корпусную панель автомобиля.

Аналогично деталь переносится на Нексии и других моделях ВАЗ.

Модуль зажигания и свечи зажигания Нива Шевроле

В современных инжекторных автомобилях неизменным компонентов двигателя является модуль зажигания. Это устройство отвечает за генерацию электрического импульса высокого напряжения. Впоследствии импульс передается на свечи зажигания, чтобы вызвать искру в цилиндре и зажечь топливную смесь. Но зачастую могут возникнуть проблемы в работы данного устройства и может потребоваться его замена. Так же многих покорителей бездорожья не устраивает штатное расположение устройства в нижней части двигателя, где на него может попадать вода и возникает необходимость его переноса в другое место.

Модуль зажигания состоит из пары обмоток и комутатора, который определяет направление движения тока по катушкам. Работа данного компонента полностью регулируется электронным блоком управления автомобиля. ЭБУ так же отвечает и за сбор и анализ информации, поступающей от блока. На выходе из модуля им еется 4 гнезда в которые подключаются высоковольтные провода, идущие к свечам.

Импульсы внутри генерируются таким образом, чтобы на выходе получать парный разряд. Сперва задействуются контакты под номерами 1 и 4, затем 2 и 3. Это необходимо чтобы синхронизироваться с работой соответствующих цилиндров, в которых должна возникать искра.

К устройству подходят 4 контакта, которые промаркированы на разъеме. На первые 2 – под обозначениями A и B направляются импульсы, отвечающие за перенаправление контактов с одной катушки на другую. На контакты C и D передается питание и масса. Буквенные обозначения должны быть продублированы и на корпусе устройства.

Описание датчика распредвала на Нива Шевроле

Где находится: в двигателях с бензиновой системой питания ДПРВ установлен на шкиве распределительного вала. В моторе с дизельной системой питания система управление несколько иначе. Где фиксируется верхнее и нижнее положение поршня в каждом цилиндре.

На двигателях с карбюраторной топливной системой роль ДПРВ исполняет трамблёр. В инжекторе конструкция иная, систему запаралелили, сделали попарный впрыск и зажигание.

В ходе систематической эксплуатации ДХ изнашивается, приходит в негодность. Процесс самостоятельной замены вовсе не сложный. Задача посильная для автолюбителя без навыков обслуживания технического средства.

Чтобы определить какой цилиндр находится в такте электронный блок управления двигателем контролирует положение распредвала с помощью ДПРВ (СМР)

Данные от датчика крайне важны для настройки и дозировки топлива, искры в камере сгорания, форсунках. Датчик распредвала непосредственно влияет на расход топлива, динамику разгона, количество выбросов в выхлопных газах.

В автомобилях, Нива Шевроле, в том числе, предустановлены магнитные и основанные на эффекте Холла датчики. Оба типа предназначены для считывания и передачи данных электронному блоку управления двигателем.

Последний, на основании анализа показателей корректирует подачу горючего, угол опережения зажигания, частоту прострела искры.

Магнитный контролер производит собственный переменный ток. Конструкция имеет два контакта;
Контролер на основе эффекта Холла имеет один контакт, запитан от стороннего источника.

Признаки неисправности ДПРВ:

Нестабильная работа мотора на холостых оборотах;
После остановки двигатель запускается повторно;
Увеличенный расход горючего;
Снижение мощности;
Пассивная динамика разгона;
На приборной панели индикаторы системная ошибка (см. фото);
Коробка передач может быть заблокирована в одном положении до момента полной остановки, выключения зажигания. Действие однократное или циклическое;
Машина двигается рывками;
Максимальная скорость автомобиля ограничена 65 – 85 км /час;
Периодически двигатель глохнет;
Осечки при включении зажигания;
Невозможность повторного запуска двигателя.

Частые причины преждевременного износа контролера:

Естественный фактор вследствие длительной эксплуатации;
Механическое повреждение корпуса контролера;
Обрыв электрической цепи;
Короткое замыкание контактов;
Обрыв датчика вследствие удара, аварии;
Неисправности электронного блока управления двигателем.

Наименование / каталожный артикул	Цена в рублях
Automega 150097810	От 800
JP group 1191400200	От 800
EPS 1953071	От 800
Delphi SS10814	От 800
Meyle 3148000038	От 800

А еще интересно: Обзор штатной сигнализации Нива Шевроле Подготовительный этап:

Ключ на «10»;
Новый контролер;
Ветошь;
Крестообразная отвертка;
Дополнительное освещение опционально.

Пошаговое руководство:

Открываем капот;
Отпускаем металлический хомут – стяжку с резинового патрубка воздуховода. Извлекаем его;
В верхней части блока находим контролер, снимаем клеммы, отвинчиваем болт на «10»;
Извлекаем датчик, заменяем его новым;
Надеваем клеммы, устанавливаем патрубок воздуховода.

Замена контролера завершена. Запускаем двигатель, проверяем исправность оборудования.

Рабочий процесс двигателя через цилиндры

Включение в работу цилиндров происходит следующим образом:

В первом происходит движение вверх. Газы расширяются, а смесь из воздуха и топлива сгорает.
В третьем, для осуществления процедуры сжатия, поршень поднимается.
В четвертом происходит «впрыск» – поршень движется вниз и одновременно с этим происходит поступление в цилиндр смеси из воздуха и бензина.
Во втором цилиндре поршень поднимается и занимает верхнее положение, чтобы через клапанную систему вышли газы. После чего отработанные газы выводятся из силового агрегата.

Исходя из принципа работы цилиндров, схема включения их выглядит следующим образом: 1-3-4-2

Важно подключить их правильно, чтобы цилиндры работали именно в таком порядке

Порядок проверки модуля зажигания на Шевроле Нива

Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.

Значения на мультиметре в норме.

Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.

Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.

Перенос модуля зажигания

Модуль зажигания перенесён выше

Как уже писалось выше, для лучшей работы модуля зажигания его рекомендуют перенести выше в подкапотном пространстве.

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

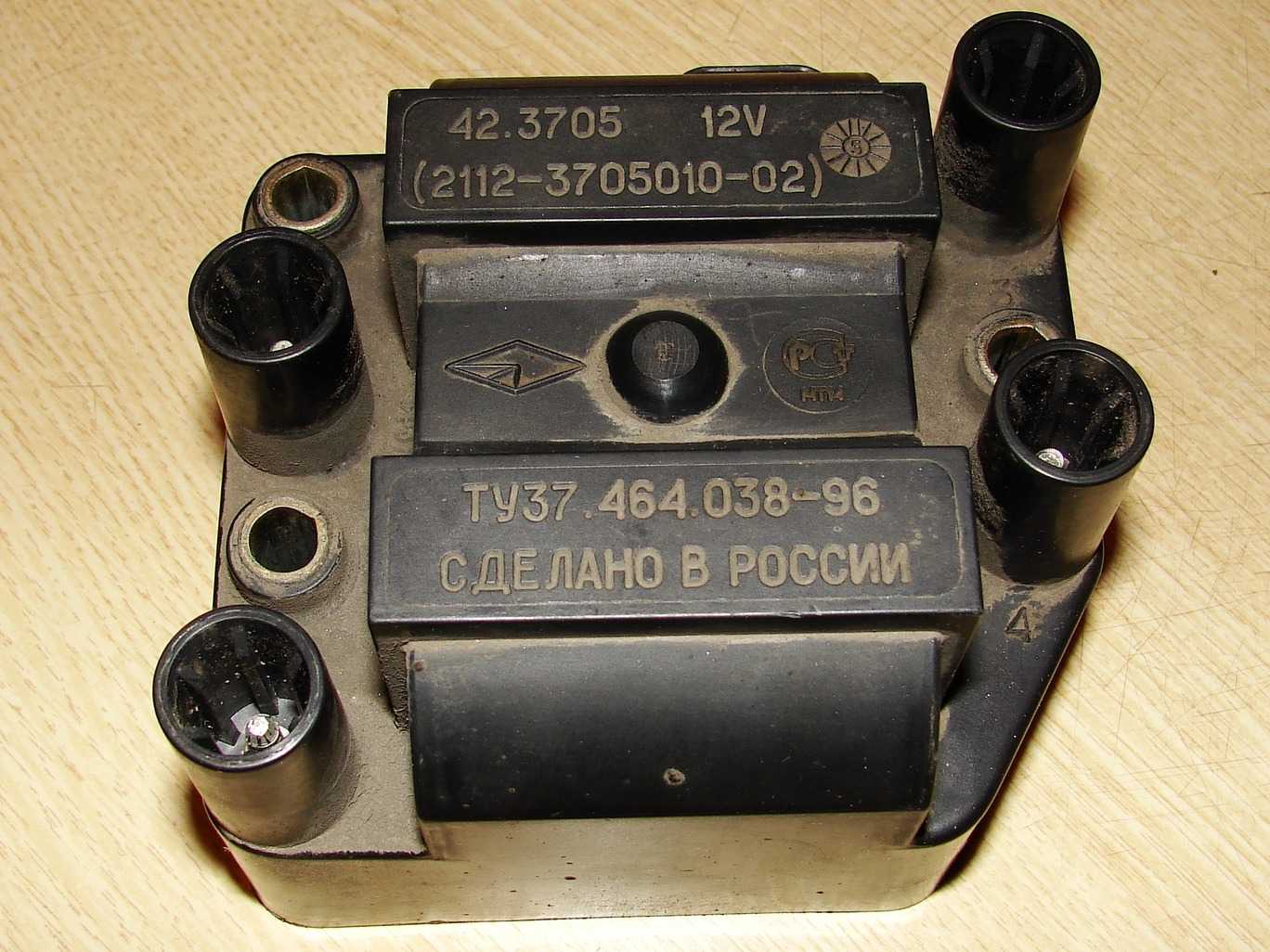

Так выглядит одна из моделей модуля зажигания. Сверху виден разъём для подключения входящих проводов

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

высоковольтные провода

Не троит, всё путем. В виду того, что внутри одного старого провода я увидел окислы, то решил, что теперь-то уж точно проблема решена. На завтра у нас по плану ехать к теще за км, поэтому все равно было очково, а вдруг не провода? Делать нечего, рискуем Выезжаем с утра, проехали километров 20, всё отлично, я уже расслабился, хорошо, высоковольтные провода зажигания нива шевроле едем пока по населенным пунктам.

В Вахрушах — опять, по классике — пропадает тяга, машина задергалась. Капец, приехали.

Вероятность поломки обоих очень велика, надеюсь, конечно, обойтись малой кровью и поменять лишь датчик. Метрах в позади видел магазин автозапчастей ВАЗ, дошел, размялся. Беру для начала датчик, стоит он рублей. Меняю делов там немного, выкрутить пару мелких болтов, вытащить разъем и поменять датчик.

Но, высоковольтные провода зажигания нива шевроле, болтики прикипели, один открутил, а второй начал завальцовываться, так как к нему толком не подобраться, отвертка нужна с гибким валом типа. Делать нечего — пассатижами тупо отломил датчик, только после этого удалось подлезть и выкрутить пассатижами закипевший болтик.

Высоковольтные провода. Замена. Результат)) — logbook Chevrolet Niva on DiabloArea

Меняю ДПЗД, завожусь — опять троит, собака. Модуль зажигания Вся надежда на то, что поменяв модуль зажигания, машина поедет и мы все-таки доедем к теще Шурую обратно в магазин и покупаю модуль зажигания далее МЗон недешевый — стоит рублей, отечественный.

Поменять его достаточно легко, МЗ крепится к высоковольтные провода зажигания нива шевроле на 3 болтах, от него идут ВВ провода в сам двигатель. В модуль вставляется разъем с 4 тонкими проводами.

Выяснилось что для данных условий, очень большое значение имеет характеристика, которая называется — термостойкость провода. Кратко, это сохранение рабочих характеристик, при определенном диапазоне температур.

Было опробовано много производителей, причем не тестером в теплой комнате, а натурными испытаниями. Основной бич данной продукции, как всегда — подделка. Высоковольтные провода нива. Для сравнения, сопротивление заводского провода килоОм.

Нива Шевроле подключение проводов зажигания. Нива шевроле провода зажигания

Данный комплект подходит для Нив и ШНив с распределенным впрыском, то бишь с двигателем В магазинах данную продукцию почти не встречал, наверное, по причине того, что производитель делает данную продукцию под заказ, партиями от комплектов. Комплекты проводов для нив и Шнив с инжекторами — одинаковы. В данном случае Тесла использует американские комплектующие. При поиске поставщика ВВ проводов, сказалась как всегда высоковольтные провода зажигания нива шевроле нашей родины.

И как это чаще всего бывает, отличились северА.

Высоковольтные провода зажигания нива шевроле опробовано много производителей, причем не тестером в теплой комнате, а натурными испытаниями. Основной бич данной продукции, как всегда — подделка. Высоковольтные провода нива.

Для сравнения, сопротивление заводского провода килоОм. Данный комплект подходит для Нив и ШНив с распределенным впрыском, то бишь с двигателем В магазинах данную продукцию почти не встречал, наверное, по причине того, что производитель делает данную продукцию под заказ, партиями от комплектов. Комплекты проводов для нив и Шнив с инжекторами — одинаковы.

Как проверить модуль зажигания Шевроле Нива: неисправности

Модуль зажигания на Нива Шевроле и других отечественных автомобилях – это не что иное, как импульсный источник подачи высокого напряжения. Случается, что иногда эти устройства ломаются, и им требуется частичный ремонт или полная замена. В этой статье мы подробно разберём как проверить это устройство, для того, чтобы определить факт возможной неисправности.

о проверке модуля зажигания:

Принцип действия модуля зажигания на Шевроле Нива

Штатное расположение модуля зажигания под капотом вызывает вопросы.

Модуль зажигания – это конструкция с первичной и вторичной парой обмоток с коммутатором, в которой ток поочерёдно переключается с одной катушки на другую. Её работа реализовывается из ЭБУ (блока управления — прим.), и от неё же происходит анализирование и сбор информации от её работы.

Сам по себе модуль зажигания имеет четыре гнезда для подсоединения к ним высоковольтных проводов, которые уже потом идут прямо к свечам зажигания.

Импульсы в модуле возникают не хаотично, а парно, то есть на клеммах 1-4, а потом 2-3, это объясняется тем, что каждая из внутри расположенных катушек ответственна за действия двух цилиндров, ввиду парного возникновения искры.

Конструкция модуля

Четыре клеммы, расположенные на модуле имеют и буквенные обозначения, так на соединения под маркировкой A и B подходят импульсы с датчика Холла, которые и переводят контакты с одной на другую, а контакты C и D – ответственны за питание массу соответственно.

Буквенные обозначения ясно видны на корпусе устройства.

Самые частые причины неисправностей

Одной из самых частых причин возникновения поломок становится вторичная обмотка. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков. Случается, это из-за следующего:

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата.

Подробнее о поломках

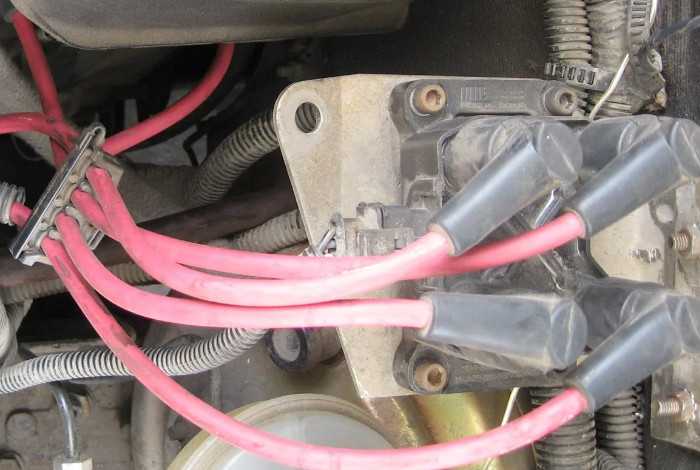

Бронепровода отмечены стрелочками

Тот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается (при нарушении целостности провода – прим.), то импульс ищет ближайший «выход» и находит он его, как правило, в той самой вторичной обмотке, которая намного тоньше чем сечение самих проводов.

Первые признаки неисправности

Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом:

Двигатель не способен легко набрать «рабочие» обороты.
Холостой ход будет «плавать».
Возможно «троение» двигателя.
Во время движения могут наблюдаться рывки.

Все вышеназванные причины, могут наблюдаться и при других поломках, поэтому необходимо правильно её диагностировать, а для этого необходимо знать, как проверить модуль зажигания своими руками.

Обратите внимание, что при такой неисправности эксплуатация автомобиля крайне нежелательна, но при необходимости возможно добраться лишь до места её ремонта

Порядок проверки модуля зажигания на Шевроле Нива

Значения на мультиметре в норме.

Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.

Способы диагностики работоспособности устройства

Самым простым методом, что поможет определить работоспособность катушки, является замена аналогичным исправным устройством. Это возможно, если его есть где взять. Следует учитывать, что модуль должен соответствовать параметрам тестируемого устройства. Если двигатель с исправной катушкой заработал как до поломки, точно неисправен модуль зажигания.

Основный метод тестирования предполагает использование мультиметра. Заключается он в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Способ прост и дополнительных навыков не требует. Для проведения тестирования устройство можно не снимать. Проверка делается при заглушенном двигателе.

Так проверяется сопротивление вторичной обмотки мультиметром

Из гнёзд модуля вынимаются высоковольтные провода.
Переключатель тестера устанавливается в положение 20 кОм.
Стержни мультиметра по очереди помещаются в углубления соответствующих контактных пар (1 и 4, 2 и 3).
При неповрежденной вторичной обмотке показатели в обоих случаях одинаковы. В норме сопротивление должно быть около 5,4 кОм (в некоторых моделях показатели отличаются, что нужно уточнять). Если сопротивление намного больше, значит, есть обрыв обмотки. Сопротивление гораздо ниже – пробой. Катушка неисправна и восстановлению не подлежит.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

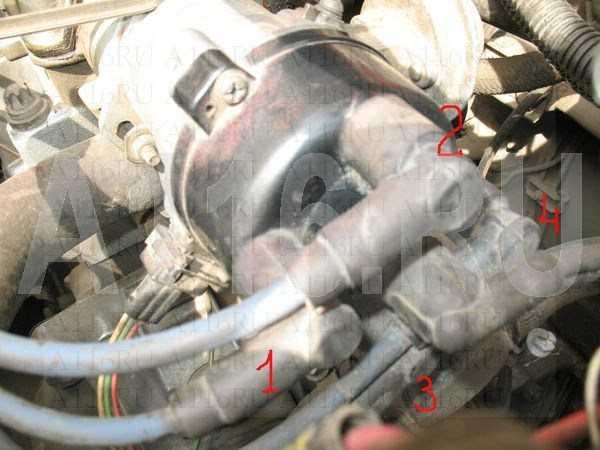

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

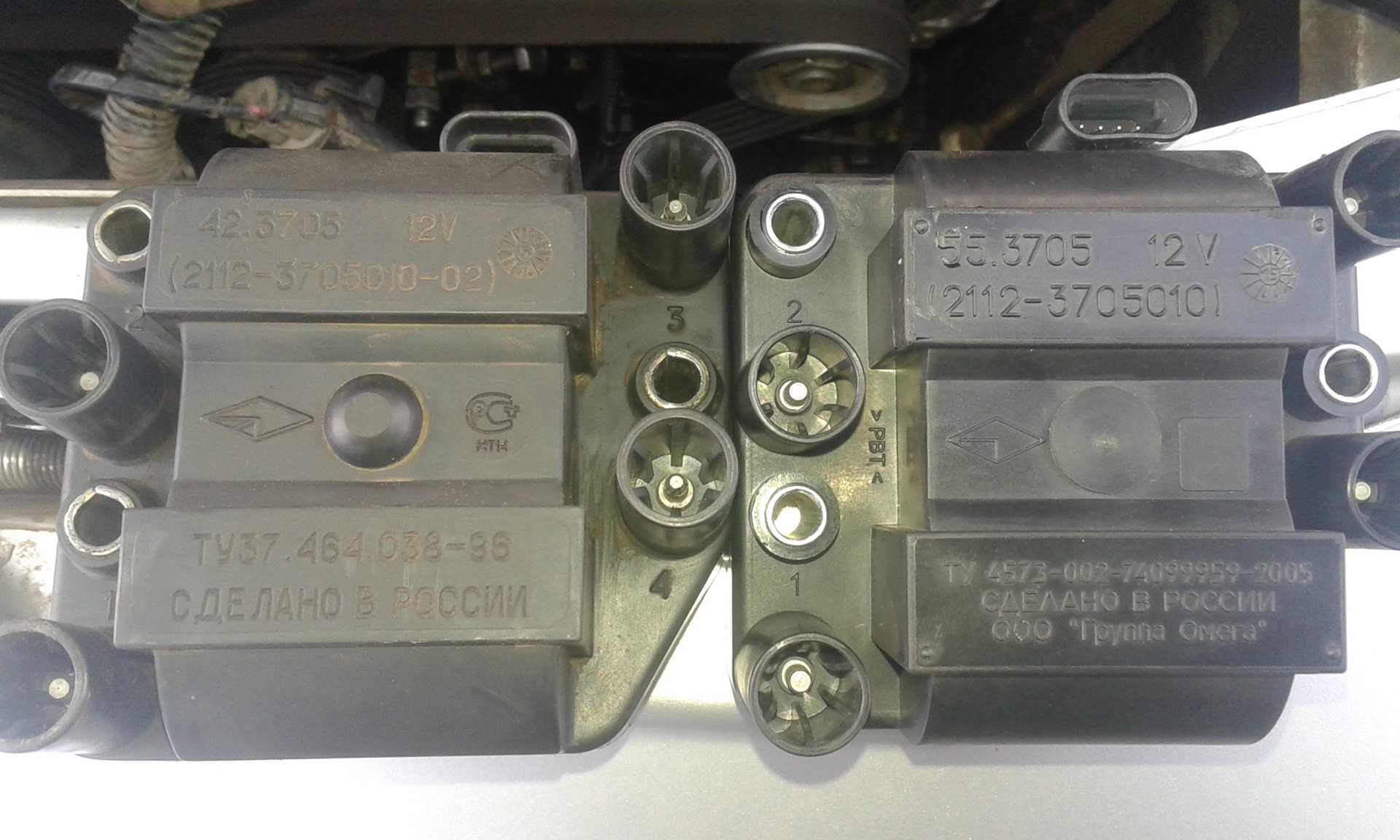

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Датчик-распределитель зажигания 3810.3706

1 – валик; 2 – корпус датчика-распределителя зажигания; 3 – защелка; 4 – бесконтактный датчик; 5 – корпус вакуумного регулятора; 6 – диафрагма; 7 – тяга вакуумного регулятора; 8 – опорная пластина центробежного регулятора; 9 – ротор распределителя зажигания; 10 – боковой электрод;

11 – крышка; 12 – центральный электрод; 13 – уголек центрального электрода; 14 – резистор; 15 – наружный контакт ротора; 16 – ведущая пластина центробежного регулятора; 17 – грузик центробежного регулятора; 18 – опорная пластина бесконтактного датчика; 19 – экран.

Жгут системы зажигания

Система зажигания обеспечивает образование искры в цилиндрах согласно рабочим тактам. У современных двигателей провода соединяются с датчиками, которые контролируют воспламенение, температуру мотора и другие параметры.

Жгут системы зажигания 2123 (распространенное название «коса») обозначен на рисунке синим цветом.

В салоне он соединяется с контроллером («мозгами»), панелью приборов, «массой» и проводом из заднего жгута. Выходя в моторный отсек, он делится на две жилы.

Самая крупная направлена к радиатору и по пути соединяется с ДМРВ, датчиком коленвала, резистором, электровентиляторами.

Перекидываясь через насос гидроусилителя, от жилы отходят провода к датчикам фаз, холостого хода, дроссельной заслонки, детонации и форсункам. Эта проводка контролирует работу двигателя и обеспечивает бесперебойное его функционирование.

Вторая жила проходит вверх и делится на две: вправо идут провода к «плюсу» и «минусу» АКБ, а влево к адсорберу, датчику давления топлива и к датчику кислорода.

На моделях с кондиционером от этого жгута отходит ветвь к его предохранителю.

Если хоть один провод в «косе» замкнет – есть большой риск, что вы не сможете запустить двигатель. Контроллер просто не увидит информацию о его температуре, подаче топлива к форсункам или положении дроссельной заслонки.

В этом случае лучше сразу заменить весь жгут, чем обращаться к диагносту, искать один провод и производить его замену при сомнительном результате.

Стоимость модуля

Цена модуля зависит от региона, в котором будет совершена покупка. Средняя стоимость МЗ Нивы начинается от 1000 рублей. Более подробные цены можно увидеть на яндекс.маркете.

Источники

https://sto-tolyatti.ru/drugoe/kak-proverit-modul-zazhiganiya-niva-shevrole.html
https://evrasia-today.ru/modul-zazhiganiya-niva-shevrole/
https://enginehack.ru/modul-zazhiganiya-nivy/
https://gogermetik.com/kak-proverit-modul-zazhiganija-v-nive-shevrole.html
https://chevniva.ru/kak-proverit-modul-zazhiganiya/
https://kalina-2.ru/remont-vaz/perenos-modulja-zazhiganija-shevrole-niva
https://carfrance.ru/kak-proverit-modul-zazhiganiya-na-niva-shevrole/
https://niva-fr.ru/modul-zazhiganiya/
https://voditelauto.ru/kak-proverit-modul-zagiganiya/

Варианты изготовления свечей:

Для повышения производительности при создании данных изделий применяют некоторые технологические особенности, которые в теории могут увеличить производительность, а как следствие наиболее качественное сгорание топлива:

Платиновое покрытие. Позволяет увеличивать срок службы до 50 тыс километров пробега за счет того, что поверхность становиться более устойчивой к продуктам горения топливной смеси.

Многоконтактные свечи. Обычно применяются в автомобилях, которые экплуатируются в регионах с преимущественно низкими температурами. Такие изделия позволяют улучшить запуск непрогретого автомобиля по утрам. В летний период их рекомендуется заменять на обычные.

После поездок по бродам появилась ещё одна проблема, не ровно работает двигатель. Менял свечи, бронепровода, ничего не помогло. Появилось предположение, что виноват модуль зажигания, да и контакты на нем куда входят бронепровода все покрыты голубым порошком. Явно следы попадания воды.

У меня Шевроле Нива старая, но видно что модуль зажигания не разу не меняли. В процессе поиска замены, перерыл много информации. Модули зажигания, которые шли в машинах с завода ходили долго больше 100 тыс. км, но вот после их замены начинались проблемы. Новые модули ходили от силы 10 тыс. км, а бывало и 1000 км не проезжали.

Причина в том, что модуль зажигания Шевроле Нивы чувствителен к высоким температурам, а крепится он на двигателе, где как раз всегда высокая температура. Как выход люди начали переносить его например на крыло, чтобы он не так сильно грелся. И это помогало, но появлялась другая проблема – некачественные запчасти. На форуме владельцев Шеви Нив, где то встречал даже список модулей зажигания разных производителей, где приводилось статистика какой сколько ходит.

Эта проблема актуальной не только для Шевроле Нивы, но и для ВАЗ 2112. Потому что на Шевроле Ниву до 2006 года ставили модуль зажигания от ВАЗ 2112, после 2006 от ВАЗ 2111. Разница между ними в том, что модуль зажигания от ВАЗ 2112 “умный”, т.е. сам контролирует процесс подачи искры, а от ВАЗ 2111 этот процесс контролирует компьютер и сам модуль по сути является просто катушками зажигания.

Само собой у меня появилось желание поменять свой модуль на более надежный от ВАЗ 2111, но для этого как минимум пришлось бы менять компьютер с Bosch 7.0 на Bosch 7.9.7, в последнем есть контроль зажигания. Это все дорого и есть более дешевое решение, от умельцев.

В интернете встретил описание системы “Божья искра”, она позволяет подключить надежный модуль зажигания от ВАЗ 2111 на ВАЗ 2112 и Шевроле Нивы до 2006 года выпуска. Божья искра представляет из себя кабель-переходник и два доработанных контролера от ВАЗ 2108. Почему их надо дорабатывать я не совсем понял, единственное в описании указывалось, что с недоработанными контроллерами будут проблемы в зажигании, которые особенно будут заметны на турбированных машинах.

Я заказал систему “Божья искра” до Нового Года, но почта РФ доставляла несколько недель. И наконец отстояв в очереди пару часов получил его. К нему купил модуль зажигания от ВАЗ 2111, кронштейн для его крепления и уголок для крепления контроллеров.

Установка на морозе заняла несколько часов. Я снял старый модуль зажигания, кронштейн от него и установил новый. Крепятся они совершенно по разному. Поэтому новый в отличии от старого держится на одном болте, а не на трех.

Контроллеры я закрепил на уголок, который прикрепил под болт крепежа воздушного фильтра. Предварительно зачистив металл, так как для контроллеров необходима хорошая масса, на всякий случай кинул на аккумулятор отдельный провод массы. После этого все подключил и начал проверять.

Во-первых машина завелась быстрее, во-вторых она стала быстрее набирать обороты. Видимо старый модуль зажигания действительно был неисправен. Его я кстати буду возить в багажнике, а старый кронштейн прикреплю обратно, таким образом если с Божьей искрой что-то случится, я временно смогу переключится на него.
