Как заменить рулевую рейку на ВАЗ-2109, 21099

Если при резком повороте руля из нейтрального положения (колеса стоят прямо) в районе рулевой рейки слышны посторонние стуки и шумы, это значит, что на вашем автомобиле ВАЗ-2109, 21099 неисправна рулевая рейка, и необходимо срочно заняться ее ремонтом. Альтернативой ремонту может послужить подтягивание гайки рулевой рейки специальным ключом. Этот способ может дать положительный эффект (хотя и не всегда), но с возможными последствиями. Например, если гайку затянуть слишком сильно, то увеличиться сопротивление усилию вращения рулевого колеса, также и более серьезные последствия, вплоть до заклинивания руля, что во время движения может быть чрезвычайно опасно. Ремонт рулевой рейки ВАЗ-2109, 21099 лучше осуществлять с помощником, хотя можно справиться и самому. Среди необходимого инструмента: съемник рулевых тяг (фото 18) и жидкость WD-40, которые можно купить на любом авторынке.

Ниже представлен порядок действий при ремонте рулевой рейки (возможно он немного упрощен, но в ходе ремонта Вам все будет понятно):

1. прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски (фото 1);

2. Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах (фото 2);

3. Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте (фото 3). Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону (опять же фото 3). После снятия этих узлов, доступ к креплению рулевой рейки свободен (фото 4);

В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайленблоков рулевых тяг (фото 5);. 5

Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла (фото 6, 7, 8); 6. Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля (фото 9);

5. Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла (фото 6, 7, 8); 6. Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля (фото 9);

Ремонт ВАЗ 1111 (Ока) : Снятие и установка рулевого механизма

Вам потребуются

ключи «на 10», «на 13», «на 19»
бородок
молоток

Перед началом работы

Установите рулевое колесо в положение движения автомобиля по прямой.

Снимите передние колеса.

При износе деталей рулевого механизма появляются стуки и увеличивается свободный ход рулевого колеса. С появлением этих признаков сначала проверьте затяжку гаек крепления рулевого механизма и остальных узлов рулевого управления, а затем убедитесь в отсутствии люфтов в шарнирах рулевых тяг и промежуточного вала рулевого управления.

Для ремонта и регулировки рулевого механизма необходимы специальный инструмент и приспособления, поэтому работу рекомендуется делать в специализированной мастерской.

1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения

2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя

3. Техническое обслуживание 3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра

4. Хранение автомобиля 4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения

5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска

6. Рулевое управление 6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги

7. Тормозная система 7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз

8. Электрооборудование 8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения

9. Кузов 9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель

10. Двигатель и его системы 10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов

11. Трансмиссия 11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес

12. Приложения 12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля

automend.ru

ПОРЯДОК ВЫПОЛНЕНИЯ

Причины люфта рейки

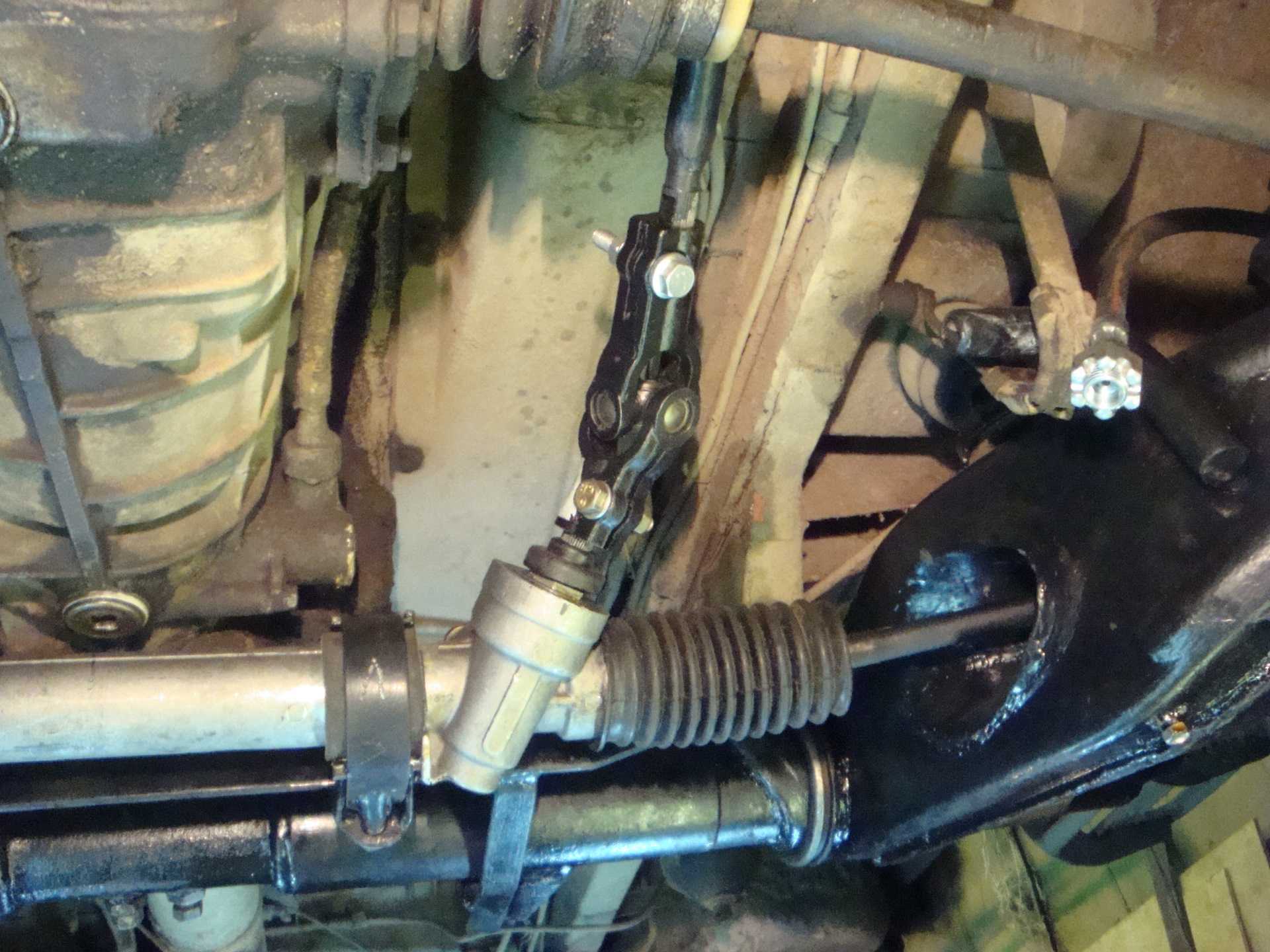

Рулевая рейка автомобиля «Ока» установлена иначе, чем на остальных моделях ВАЗ. Ее крепят не к задней стенке моторного отсека, а болтами к подрамнику. Но принцип ее работы, а, значит, и причины появления люфта стандартны.

Регулировочная гайка рулевой рейки «Оки»

Прижимной механизм, расположенный в картере аппарата, обеспечивает надежное сцепление зубчатого штока с ведущим валом. Со временем поверхность штока истирается, а пружина механизма ослабевает, из-за чего появляется люфт и вызванный им стук. Подробней об этих процессах читайте в статье «Почему при повороте руля может возникать стук в рулевой рейке». Когда появляется стук, вызванный этими причинами, механизму нужна регулировка.

Снятие и установка рулевого механизма Ваз 1111 ОКА

	Вам потребуются
ключи “на 10”, “на 13”, “на 19” бородок молоток

Перед началом работы

Установите рулевое колесо в положение движения автомобиля по прямой.

Снимите передние колеса.

Как определить неисправность рулевой рейки

Многих, особенно начинающих, автолюбителей интересует вопрос о том, как понять неисправность рулевой рейки? В большинстве случаев сделать это можно, непосредственно, находясь за рулем автомобиля, однако износ втулки или выработка в корпусе диагностируется только при снятии или разборке. Также выявить неисправность можно по вышеописанным признакам.

Как проверить рейку рулевую на неисправность и что делать

Диагностику неисправности рулевой рейки необходимо выполнять, основываясь на признаки которые появляются при эксплуацаии. Для начала опишем диагностику рейки с ГУР.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Разбитые втулки

Чаще всего причиной возникновения гула и/или дребезжания руля при повороте (и даже без него) становятся разбитые втулки. Соответственно, нужно выполнить демонтажные работы и проверить их состояние. Обычно восстановлению они не подлежат. Поэтому можно поступить двумя способами — поменять электроусилитель вместе с рейкой в сборе, либо же купить и использовать ремонтный комплект, состоящий в том числе и из втулок.

Заодно имеет смысл проверить состояние червячной передачи (шестерни). Она выходит из строя гораздо реже, однако, если автомобиль имеет большой пробег — обязательно стоит ее проверить.

Датчики поворота

Проверка работы датчиков крутящего момента осуществляется методом компьютерной диагностики. Тут желательно обратиться за помощью в автосервис. Но, как правило, датчики — это достаточно надежные устройства, поэтому редко выходят из строя. такой датчик начинает “глючить” если пыльник, который установлен над ним, поврежден, и во внутрь попадает влага.

Электропривод руля

В современных ВАЗах с ЭУРом, при значительном пробеге могут наблюдаются проблемы с электродвигателем. Это ощущается по увеличивающемуся усилию на рулевом колесе. Соответственно, в таком случае желательно проверить состояние щеток, подшипников и обмоток электродвигателя.

Аналогично, как и при проверке гидравлической рейки, нужно обратить внимание на состояние пыльника, наконечников, тяг

Снятие и установка рулевой рейки

slow_oka Это одна из наиболее неверно описанных во всех виденных мной книжках по ремонту Оки операций. Так, как описано в книжках, рулевая рейка НЕ снимется. Никак.Опираясь на опыт трех снятий/установок рейки Оки, могу сказать, что самый рациональный, на мой взгляд, метод — такой:1) Откручиваем минусовый провод от рейки.2) Откручиваем болт, фиксирующий рулевую колонку на «зубчатом штоке» рейки (нипомню, как по научному называеццо — поправьте плз в комментах)3) Задираем перед, выбиваем или съемником снимаем рулевые пальцы из поворотных кулаков4) Откручиваем крепления площадки рейки к подрамнику5) (KNOW-HOW!) Откручиваем оба задних сайлента подрамника. Ставим подставки под них6) Выводим из зацепления с рулевой колонкой рейку и вытаскиваем ее влево, с небольшим поворотом вокруг оси против часовой стрелки.7) Voila.Установка в обратном порядке. При установке совмещаем метки, как написано в книжке. Я правда всегда ленюсь это делать и поэтому приходится переставлять баранку.Если все же пробовать ставить рейку по книжке, т.е. сначала площадку, а потом заводить рейку на нее, то сложным местом будет установка хомутов. Их предлагают подогнуть по месту, хотя это, честно говоря, «мертвому припарки». Не помогает. Я на снятой то рейке долго мучился с установкой новых хомутов :)PS Вчера вот, поленился перебирать рейку, поставил новую Fenox. Посмотрю, сколько проходит. PPS Инструментальный контроль рейка прошла

ru-oka.livejournal.com

Снятие и установка рулевого механизма ВАЗ 1111

	Вам потребуются
ключи «на 10», «на 13», «на 19» бородок молоток

Перед началом работы

Установите рулевое колесо в положение движения автомобиля по прямой.

Снимите передние колеса.

Общие сведения

1. Изнутри салона отверните гайку стяжного болта вилки карданного шарнира промежуточного вала

Обратите внимание: под гайкой установлена пружинная шайба.

2. Выньте стяжной болт.

Отсоедините оба наружных наконечника от поворотных рычагов (подробнее см. подраздел 6.4.).

4. Отверните болт крепления и…

5. …отсоедините провод «массы» от картера рулевого механизма.

6. Отверните по две гайки стремянок крепления рулевого механизма к кронштейну с каждой стороны.

7. Обратите внимание: под каждой гайкой установлена плоская шайба.

8. Отверните с каждой стороны по две гайки болтов крепления кронштейна рулевого механизма к подрамнику. Обратите внимание, что гайки самоконтрящиеся.

9. Выньте болты крепления кронштейна.

10. Приподняв рулевой механизм, выньте из-под него кронштейн.

11. Выведите вал приводной шестерни из вилки карданного шарнира промежуточного вала и снимите рулевой механизм через нишу левого колеса.

12. Снимите две скобы втулок опор рулевого механизма. При необходимости сбейте их с помощью бородка.

13. Снимите две втулки опоры рулевого механизма. Порванные или потерявшие эластичность втулки замените.

14. Перед установкой рулевого механизма проверьте, чтобы стремянки свободно входили в отверстия кронштейна. При необходимости подогните стремянки.

15. Совместите метки на картере рулевого механизма и пыльнике.

16. Установите рулевой механизм, введя в отверстие щита передка вал приводной шестерни механизма.

17. Установите на место кронштейн и вставьте в отверстия кронштейна и подрамника левый задний болт крепления кронштейна, так как после соединения вала с вилкой сделать это не удастся. Затем…

18. …помощник должен вставить вал приводной шестерни механизма в вилку карданного шарнира промежуточного вала. Далее установите рулевой механизм в порядке, обратном снятию.

Видео про «Снятие и установка рулевого механизма» для ВАЗ 1111

«ОКА» ВАЗ-11113-40 демонтаж рулевой рейки.

Демонтаж рулевой рейки с автомашины ОКА.

Ремонт Оки Часть 2. Ремонт рулевой рейки установка ремкомплекта

Причины неисправности рулевой рейки

Существует три основные причины по которым вы можете услышать стук в рулевой рейке. Это — износ червячной пары (распределителя), износ зубчатой части вала, выработка вала по втулке.

Так, самым нагружаемым узлом в ее конструкции является сцепление между шестерней и зубчатой основой. Соответственно, здесь со временем могут разрушиться зубья — частично и даже полностью. Это можно понять по стуку при удержании руля во время проезда по неровностям.

В случае отсутствия выработки на зубьях но небольшого люфта на штоке ситуацию можно исправить с помощью регулировочной гайки. Подтянув ее вы установите оптимальное расстояние между зубцами рейки и шестерни. Если же зубья поломаны полностью, то такая рейка подлежит замене (иногда можно заменить только шестерню).

Когда образовалась выработка во втулке. За счет коррозии, вследствие попадания влаги появляется внутри абразив, который и съедает втулку (может пластиковая либо бронзовая). Неисправность устраняется методом замены из специального ремкомплекта.

Еще одна причина поломки — износ наконечника рулевой тяги или всей тяги полностью. Случается это вследствии разрыва пыльника и вымывание смазки. Обычно эти детали ремонту не подлежат, и соответственно, их меняют на новые. Аналогично и с шаровым наконечником.

Тяга находится в пыльнике, который со временем или под воздействием внешних факторов может потерять целостность. Соответственно, в него попадает пыль, грязь, вода, что играет роль абразива. При движении абразив значительно изнашивает тягу и грязь попадает в рейку, разбивая ее.

В случае, если машина «ерзает» по дороге или руль плохо возвращается в исходное положение — значит, плохо настроена рулевая рейка (хотя возможны и другие варианты, поэтому нужна дополнительная диагностика).

Далее рассмотрим основные причины, из-за которых выходит из строя рулевая рейка с усилителями (гидравлической и электрической рулевой рейки).

Почему возникает неисправность рейки с ГУР

Причины, по которым появляются неисправности рулевой рейки с ГУР:

Ржавление вала. Современные производители не всегда делают приводной вал рулевой рейки из качественного металла, и уж тем более не наносят на него большой антикоррозионный слой. По этой причине зачастую происходит ржавление корпуса вала, который «ходит» по сальникам. Из-за этого толщина вала уменьшается и может появиться течь жидкости гидроусилителя со всеми вытекающими последствиями. Зачастую ржавеет после длительной стоянки автомобиля, например, в осенне-зимний период.
Износ резиновых уплотнителей системы ГУР. Это касается как непосредственно сальников и уплотнителей в рейке, так и соединений, находящихся в других частях системы, например, в районе расширительного бачка. Со временем или под воздействием механических причин (дубления, перегрева) резинотехнические изделия теряют свои свойства, из-за чего могут пропускать жидкость, и, соответственно, ее уровень в системе будет снижаться.
Частичный выход из строя насоса ГУР. Обычно это происходит по естественным причинам (износ) или же при использовании некачественной жидкости для гидроусилителя. В частности, насос ГУР сильно изнашивается при частых значительных поворотах колес, особенно в ситуации, когда машину с вывернутыми колесами оставляют в таком положении на долгую стоянку.
Неисправность клапанов распределителя. Это приводит к неправильному движению жидкости по системе, и соответственно, работе усилителя.
Повреждение поршневой системы гидроцилиндра. Из-за этого не будет создаваться необходимое давление в системе.
Ослабление или обрыв приводного ремня насоса. Если ремень оборвался полностью — то и насос работать не будет, эта поломка является критичной. Однако зачастую ремень просто растягивается (изнашивается) со временем, поэтому может проскальзывать на шкивах, из-за чего не передавать насосу необходимую для нормальной работы угловую скорость. Соответственно, насос не будет создавать необходимое давление в системе.

Ржавление рейки

Отдельно стоит остановиться на коррозии, поскольку именно по этой причине рейка рулевого чаще всего начинает скрипеть. Дело в том, что зачастую при ремонте (замене) реек в автосервисе их сотрудники фиксируют пыльники универсальными пластиковыми хомутами, поскольку их проще устанавливать. Однако пластиковые хомуты не обеспечивают должной герметичности пыльника.

Снятие и установка рулевого механизма ВАЗ 1111

ключи «на 10», «на 13», «на 19»
бородок
молоток

Перед началом работы

Установите рулевое колесо в положение движения автомобиля по прямой.

Снимите передние колеса.

1. Изнутри салона отверните гайку стяжного болта вилки карданного шарнира промежуточного вала

Обратите внимание: под гайкой установлена пружинная шайба

2. Выньте стяжной болт.

3. Отсоедините оба наружных наконечника от поворотных рычагов (подробнее см. подраздел 6.4.).

4. Отверните болт крепления и.

5. . отсоедините провод «массы» от картера рулевого механизма.

6. Отверните по две гайки стремянок крепления рулевого механизма к кронштейну с каждой стороны.

Обратите внимание: под каждой гайкой установлена плоская шайба

8. Отверните с каждой стороны по две гайки болтов крепления кронштейна рулевого механизма к подрамнику

Обратите внимание, что гайки самоконтрящиеся

9. Выньте болты крепления кронштейна.

10. Приподняв рулевой механизм, выньте из-под него кронштейн.

11. Выведите вал приводной шестерни из вилки карданного шарнира промежуточного вала и снимите рулевой механизм через нишу левого колеса.

12. Снимите две скобы втулок опор рулевого механизма. При необходимости сбейте их с помощью бородка.

13. Снимите две втулки опоры рулевого механизма. Порванные или потерявшие эластичность втулки замените.

14. Перед установкой рулевого механизма проверьте, чтобы стремянки свободно входили в отверстия кронштейна. При необходимости подогните стремянки.

15. Совместите метки на картере рулевого механизма и пыльнике.

16. Установите рулевой механизм, введя в отверстие щита передка вал приводной шестерни механизма.

17. Установите на место кронштейн и вставьте в отверстия кронштейна и подрамника левый задний болт крепления кронштейна, так как после соединения вала с вилкой сделать это не удастся. Затем.

18. . помощник должен вставить вал приводной шестерни механизма в вилку карданного шарнира промежуточного вала. Далее установите рулевой механизм в порядке, обратном снятию.

Видео про «Снятие и установка рулевого механизма» для ВАЗ 1111

«ОКА» ВАЗ-11113-40 демонтаж рулевой рейки.

Демонтаж рулевой рейки с автомашины ОКА.

Ремонт Оки Часть 2. Ремонт рулевой рейки установка ремкомплекта

Как подтянуть рейку без снятия с машины

Согласно инструкции по эксплуатации автомобиля «Ока», чтобы подтянуть рейку, этот механизм сначала нужно снять с машины. После снятия методика подтяжки ничем не отличается от той, которую применяют для других транспортных средств от Волжского автозавода, о чем мы уже рассказывали тут (Как подтянуть рулевую рейку ВАЗ).

Если вас не устраивает такой порядок действий, то в боковой стенке подрамника вырежьте отверстие напротив регулировочной гайки. Это облегчит регулировку, но снизит прочность кронштейна, а значит, машина будет менее надежной на бездорожье. Более подробно такая подготовка подрамника показана на видео ниже.

Когда в следующий раз вам потребуется подтянуть рулевой агрегат на «Оке» без снятия, достаточно будет повернуть руль до упора влево и вставить ключ в регулировочную гайку со стороны переднего левого колеса.

Помните! Такая доработка кронштейна позволит вашей «Оке» нормально ездить лишь по хорошим дорогам, а езда по бездорожью, особенно на высокой скорости, может погнуть подрамник, после чего рулевое управление будет работать неправильно.

Конструкция подвески

Устройство подвески «Ока» спереди во многом копирует ВАЗ-2108, но имеются и некоторые отличия. Основной разницей является использование подрамника для фиксации рычагов к кузову авто в нижней части на ВАЗ-1111, в то время, как на «Восьмерке» они соединяются с кронштейнами, прикрепленными к кузову. Естественно, несколько отличаются и размеры запчастей.

Передняя подвеска

Передняя подвеска малолитражки включает в себя:

2 амортизационных стойки (каждая из них состоит из стакана, амортизатора, пружины, верхней опоры);
2 ступиц;
2 поперечных рычагов;
2 продольных растяжек;
2 шаровых опор;
1 стабилизатора поперечной устойчивости (со стойками);

Парное количество деталей указывает на то, что один полный комплект их устанавливается на одну сторону авто (левую, правую). Что касается стабилизатора, то в конструкции подвески он один, располагается он поперечно авто и соединяет между собой подвески двух сторон.

Схема подвески на авто очень проста – стакан, пружина, амортизатор и верхняя опора формируют собой основной компонент подвески – амортизационную стойку. В верхней части стойка посредством опоры фиксируется к кузову. Низ же стойки крепиться к ступице болтовым соединением (одно из них регулировочное).

Для предотвращения продольного смещения колеса во время движения, поперечный рычаг удерживается продольной распоркой. Эта распорка одним концов вставляется в рычаг, где и фиксируется гайками, а вторым – крепиться к кронштейну подрамника.

Стабилизатор установлен поперечно авто и своими концевиками подходит к амортизационным стойкам. Концевики этой детали соединены с поперечными рычагами, но не напрямую, а через специальные стойки. В центральной части стабилизатор фиксируется кронштейнами к подрамнику.

Поскольку подвеска – узел высоконагруженный, для снижения ударных нагрузок между ее составными компонентами в местах их соединения используются упругие элементы, изготовленные из резины. К ним относятся сайлентблоки, втулки, упорные шайбы. Указанные резинотехнические элементы относятся к категории расходных материалов и требуют периодической замены.

Особенности и качества

Особенностью подвески МакФерсона является использование амортизационной стойки в качестве поворотного кулака, что и позволяет ее устанавливать на передок. Роль поворотного кулака стойка выполняет благодаря возможности проворачивания вокруг оси, а обеспечивается это использованием шаровой опоры и подшипника, входящего в конструкцию верхней опоры.

Амортизаторы на ВАЗ 1111 и 11113 выполнены в виде вкладышей (картриджей), устанавливаемых в стакан стойки и фиксируемые в нем опорной гайкой.

С устанавливаются масляные амортизаторы, которые особой надежностью не отличаются. К тому же они достаточно «мягкие», что отрицательно сказывается на управляемости автомобиля.

Верхние опоры работают в очень сложных условиях – на них приходится основная нагрузка (вес авто, усилия, поступающие на стойку от колеса во время движения). К тому же они принимают участие в управлении авто – благодаря подшипникам, входящим в конструкцию этого узла, обеспечивается проворот стойки вокруг оси. Все эти особенности работы опор приводят к тому, что со временем он изнашиваются и требуют замены.

Задняя подвеска

Задняя подвеска – полузависимая, представлена в виде балки, состоящей из двух продольных рычагов и пружинистой поперечины. Между собой указанные компоненты соединены неразъемным соединением (сварены).

Одними концами продольные рычаги крепятся к кузову через кронштейны, на вторых концах их закрепляются ступицы колес.

Амортизация балки осуществляется амортизатором и винтовой пружиной. Причем в «Ока» эти элементы установлены раздельно.

Сзади самыми менее надежными компонентами подвески выступают все те же амортизаторы и резинотехнические элементы, используемые в местах соединения балки с кронштейнами.

Отдельно стоит отметить пружины. Винтовые пружины, установленные как спереди, так и сзади, изготовлены с прута небольшого диаметра. Это обеспечивает высокую упругость пружине, но жесткости недостаточно, что делает малолитражку «валкой» и на поворотах возникают большие крены кузова, что ухудшает управляемость авто.

Замена рулевой рейки lada 1111 ока (ваз 1111 ока)

Перед тем, как разобрать рулевую рейку автомобиля Ока следует ее снять с автомобиля. Работы по снятию выполняются на эстакаде или подъемнике. Процесс не сложный, поэтому на всё уйдет по времени менее одного часа, включая подготовительные работы. Рейку можно снимать двумя способами: вместе с рулевым рычагом кулака, либо вообще без наконечников.

Разборка-сборка рулевой рейки часто не стоит производить полностью. Порой достаточно произвести некоторые операции. Например, убрать зазоры в шарнирах и произвести смазку. Разборка регулировка осуществляется с помощью специальных торцевых ключей с восьмигранной головкой.

Вполне подойдет набор ключей от ВАЗ 2108. Сняв гофр, можно увидеть сам шарнир, устройство которого подробно описано в руководстве по ремонту. Устройство достаточно простое. Для разборки контргайка откручивается от гайки-опоры, затем откручивается опора от рейки вместе с тягой.

Вынимается упор вместе с пружиной и снимается контргайка. Сборка проводится в следующей последовательности: на торцы рейки накручиваются контргайки, в отверстия на торцах рейки устанавливаются пружины, а за ними — упоры из металлокерамики. Гайка-опора надевается на тягу.

Стоит отметить, что рулевое управление типа «шестерня-рейка», которое устанавливается в автомобиле Ока, достаточно надежно, если его вовремя регулировать. В таких случаях полная разборка не потребуется. Однако, если рулевой механизм выйдет из строя, то намного проще купить новую рулевую рейку, чем полностью разбирать старую и пытаться ее восстановить.

Ремонтная мастерская «Авто-Рейка» выполняет замену рулевых реек ВАЗ (Лада) 1111 Ока. Прайс на него основывается из ряда работ.

ВАЗ (Лада) пользуется достаточно большой популярностью в нашем городе. Во всех авто, рейка руля имеет особенность деформироваться. В связи с этим, должен происходить безотлагательный ремонт, в противном случае осложнение распространится на ходовку.

Звоните — специалисты сервиса вылечат Вашего стального коня.

Дополнительно: машина на ходу! о хорошем. . . замена рулевой рейки, наконечники рулевые, не плохая резина липучка, подогрев 220в, музыка, о плохом. . . залил промывку в бак и затупила маленько то есть чих пых и дымит. . . а так заводится едет. . . па кузову не большие не дачеты на фото видно. . не большой торг на пива. .за наличку хороший торг..

Как подтянуть рулевую рейку

Подтяжка рулевой рейки не всегда устраняет люфт и стук в ее работе, но в большинстве случаев это помогает исправить ситуацию.

Если первая подтяжка рейки помогла решить проблему, но через несколько тысяч километров пробега проблема проявилась вновь, в такой ситуации нужно обратиться в сервисный центр, поскольку во второй раз подобный «фокус» не пройдет.

Дело в том, что подтяжка в большинстве случаев помогает устранить люфт, возникающий из-за деформации или повреждения пластмассовых втулок, находящихся внутри механизма. Втулки выполнены из пластмассы, и первое подтягивание позволит компенсировать лишнее образовавшееся пространство, а повторное уже приведет, вероятнее всего, к полному крошению втулок.

Чтобы подтянуть рулевую рейку автомобиля необходимо:

Загнать машину на «яму» или поднять ее на эстакаду, поскольку работу придется проводить под автомобилем;
Далее нужно обнаружить регулировочную гайку для подтяжки рулевой рейки. В зависимости от модели автомобиля, ее местонахождение может разниться. В некоторых автомобилях она вовсе отсутствует, и производители таких машин считают, что при возникновении люфта в рулевом механизме необходимо отвезти машину в сервисный центр, где будет произведена замена рейки или ее отремонтируют специалисты;
Если регулировочная гайка найдена, нужно подобрать правильный ключ для ее затяжки
Обратите внимание, что на большинстве гаек устанавливаются защитные колпачки, которые предварительно нужно снять;
Далее начинается сам процесс подтягивания

Во время проведения процедуры важно не перестараться, поскольку это может привести к тому, что руль вращать станет излишне сложно, а при каждом его повороте будет оказываться сильное давление на втулки, которые быстро «раскрошатся».
Чтобы подтянуть рулевую рейку правильно, нужно постоянно замерять люфт руля при помощи люфтомера или самостоятельно определять по «плотности» его поворота необходимость дополнительной подтяжки или ослабления болта
Чаще всего, чтобы подправить разболтавшуюся рулевую рейку, достаточно повернуть регулировочный болт на 20-30 процентов от полного оборота гайки.

Решив проблему с люфтом и стуком в рейке путем подтяжки регулировочной гайки, следует готовиться к тому, что вскоре потребуется выполнить полноценный ремонт рулевого механизма. В инструкции по эксплуатации машины часто можно встретить запись, что рулевой механизм должен, в среднем, прослужить около 10 лет, но эти значения указаны для Европы и Америки, в условиях российских дорог рейка и другие детали рулевого управления выходят из строя гораздо быстрее.

(426 голос., 4,59 из 5) Загрузка…

Признаки неисправности рулевой рейки

Если с рулевой рейкой возникли проблемы, водитель это ощутит сразу по «поведению» машины. Можно выделить следующие основные признаки неисправности рулевой рейки:

При повороте рулевого колеса из рейки доносится стук;

Чувствуется люфт в работе рулевого колеса;
Колеса поворачиваются на меньший или больший угол при повороте рулевого колеса, чем ранее. В целом машину контролировать становится сложнее;
При центральном положении руля нет усилия;
Усилие полностью отсутствует даже при повороте рулевого колеса, но ситуация исправляется после прогрева жидкости гидроусилителя руля выше 50 градусов по Цельсию.
