Размер ключа для регулировки рулевой рейки лада гранта

Диагностика, ремонт и обратная сборка

Прежде чем определить, почему возник стук в рулевом управлении, следует разобрать рейку полностью и провести диагностику на предмет износа, разрушения составных деталей и соединений. Разборку проводят в такой очередности. Закрепляют рулевую рейку в тиски, предварительно позаботившись об установке прокладок из мягкого металла или другого материала. Как подтянуть рулевую рейку на Гранте? Вопрос довольно актуальный в том случае, если из подкапотного пространства раздаётся отчётливый и. Отворачивают гайку крепления трубы картера механизма. Рассказ владельца Лада Гранта просьбой подтянуть рейку, на месте, как. Проводят снятие трубки картера. Вынимают фиксаторы крепления втулок трубы и извлекают их.

Выкручивают регулировочную гайку. Здесь нужно использовать специальный ключ на 24, который имеет внешние грани для откручивания. Последовательно извлекают пружину упора рейки, уплотнительное кольцо и упор рейки. Демонтируют крышку картера. После снятия сепаратора подшипника и уплотнительного кольца извлекают рейку. Демонтируют второй элемент пары рулевого механизма

— вал-шестерню.

Теперь можно провести диагностику состояния подшипников, уплотнительных колец. После тщательной очистки оценивают износ зубчатых секторов, состояние поверхности рейки, вала. Ведь именно здесь лежит причина, которая и обуславливает появившийся стук. В случае необходимости подбирают нужные детали и проводят их замену.

Перед обратной сборкой все ответственные соединения смазывают специальным составом. Очень часто именно недостаточное количество заложенной смазки приводит к быстрому износу нагруженных деталей, что нарушает ранее установленный зазор. Поэтому даже недавно установленная рейка стучит вновь.

Сборка рулевого механизма проводится в обратной последовательности. Для правильной и легкой установки демонтированных подшипников следует подобрать нужного диаметра обрезки труб, которые помогут правильно установить подшипники на место. Как подтянуть рулевую рейку на Лада Калина: фото. Собранный рулевой механизм подлежит обязательной регулировке, поскольку величина зазора тоже может определить, появится ли стук после обратной установки.

Как устроена рулевая рейка этих машин

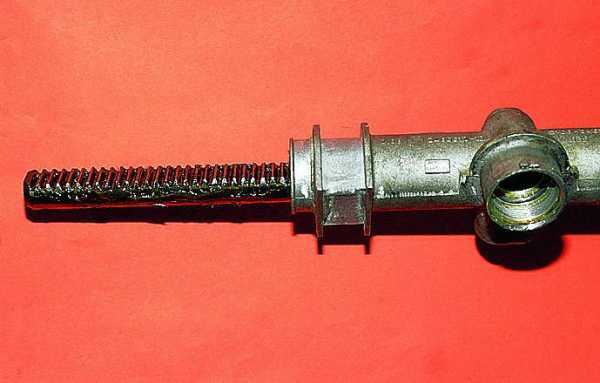

Основу механизма составляет редуктор, образованный зубчатым штоком (рашпилем) и ведущим валом (червяком, но это название некорректно, потому что червячная передача работает на принципе архимедова винта). Все это спрятано в прочном алюминиевом корпусе. Сверху к ведущему валу подходит промежуточный рулевой вал, сбоку в этом же месте рашпиль подпирает прижимное устройство, обеспечивающее оптимальное зацепление обоих элементов редуктора.

По мере износа штока или из-за ослабления пружины прижимного механизма, давление на рашпиль ослабевает, из-за чего он слабее прилегает к зубцам вала. А значит рейка начинает стучать, ускоряется износ тонкого слоя закаленного металла на поверхности зубцов.

Посередине корпуса расположена длинная горизонтальная прорезь, предназначенная для крепления рулевых тяг, которых из-за их формы нередко называют «усами». Надетый на корпус пыльник защищает редуктор от попадания внутрь пыли и грязи.

Схема рулевого механизма ВАЗ

Рулевая рейка такой конструкции установлена на всех переднеприводных автомобилях «ВАЗ», начиная от древней «Восьмерки», то есть модели 2108, заканчивая флагманом всей линейки, современной «Вестой».

Реечный рулевой механизм

Если говорить в целом о рулевом механизме Лады Гранта, то следует отметить такие его основные характеристики и особенности.

1. Рулевая колонка предусматривает возможность регулировки наклона руля. А сам руль имеет возможность блокироваться за счет установки антиповоротного устройства, связанного с замком зажигания.
2. Рулевой механизм установлен реечного типа, где имеется возможность изменения передаточного отношения в разных режимах работы.
3. Механизм преимущественно оборудуется электроусилителем руля.
4. Электроусилитель оснащен блоком, который позволяет проводить самостоятельную диагностику технического состояния устройства, а в случае необходимости исключить усилитель из работы.

Принципиальная схема устройства рулевого управления Лады Гранта достаточно проста. Механизм типа шестерня-рейка закреплен в моторном отделе на специальном щите через резиновые опоры. Надежность крепления обеспечивают приваренные к кузову болты. Рулевой привод обеспечивается через две отдельные рулевые тяги, которые взаимодействуют с поворотными рычагами стоек передних колес.

Надежность зацепления зубчатой пары с одной стороны обеспечивает специальный зазор, выставляемый в заводских условиях. С другой стороны точность зацепления поддерживает пружинный упор, который прижимает саму рейку к зубьям шестерни.

Вышеуказанный зазор в нормальных условиях составляет 0,1 мм, однако в процессе эксплуатации может нарушаться вследствие износа отдельных деталей. Таким образом, одной из основных причин, почему появился посторонний стук в рулевом механизме, является нарушение установленного зазора зубчатого зацепления. Следует отметить и другие неисправности, которые могут привести к тому, что в автомобиле появится неприятный стук:

• ослабление крепления самой рулевой рейки на крепежных болтах;
• ослабление крепления в шаровом шарнире рулевых тяг;
• износ или разрушение зубьев механической передачи.

Минусы этой схемы подтягиваний

1. Тупая прямолинейная прогрессия повторений

Тупая, потому что 95% тренирующихся по этой схеме никогда не преодолеют барьер в 15-20 повторений (то есть будет провален самый первый и самый важный подход). Всему виной адаптация, неизбежно встающая на пути при любой нагрузке.

Чтобы преодолеть адаптацию, существуют разнообразные приёмы манипулирования временем отдыха и количеством подходов, позволяющие «обмануть» физиологию без вреда для здоровья. А грамотная периодизация позволяет обойти любую, даже самую неподходящую генетику. Эти приёмы тренировки реально увеличивают Ваши физические возможности.

2. Ежедневные тренировки

Если первые 5-15 тренировок Вы вполне выдержите, то дальше начнётся переутомление. Объём нагрузки возрастает настолько, что ни мышечная, ни нервная системы не будут успевать восстанавливаться. Это прямой путь к перетренированности.

4. Схема подтягиваний не содержит упражнений на мышцы-синергисты

Нет ни намёка на упражнения, развивающие мышцы-синергисты, нужные в подтягиваниях, по отдельности. А это могло бы дать дополнительный стимул для ускорения прогресса в подтягиваниях, однозначно. Ведь устранение слабых звеньев в цепи всегда делает цепь крепче.

https://www.youtube.com/watch?v=dSxF8Ck1GPY

5. Не менее важный пункт!

Нет ни намёка на упражнения, уравновешивающие воздействие многочисленных подтягиваний на мышечную систему. И, почему-то, многие думают, что таким упражнением являются отжимания на брусьях!    Уверяю Вас, это далеко не так!
Увлечение одними только подтягиваниями приводит к однобокому развитию тела. Более того, отсутствие должной уравновешивающей нагрузки попросту замедляет развитие в подтягиваниях. Это неумолимый закон спортивной физиологии.

6. В схеме подтягиваний нет точного указания, как именно подтягиваться

Для установления рекорда в подтягиваниях важно:

Для новичков особое значение имеет биомеханически выгодное положение рук. Оно реально существует и позволяет подтягиваться на 20-30% больше.

Как подтянуть рулевую рейку лада гранта

Стук рулевой рейки на Калине — довольно частое явление. Примерно год назад стали появляться небольшие постукивания на разбитой грунтовке или щебне. А со временем стуки стали все сильнее. Давно собирался заняться этим ремонтом, но никак руки не доходили. Хотя, ремонтом это назвать трудно, так как разбирать ничего не придется, а нужно будет лишь подтянуть гайку. Теперь обо всем по порядку и более подробно. А для начала, как всегда список необходимых инструментов:

Головка с воротком или.

Здравствуйте, уважаемые автомобилисты! Счастливые владельцы Лада Калина даже не подозревают, что этот небольшой городской автомобильчик таит в себе массу секретов. Сегодня мы будем говорить про ремонт рулевой рейки Лада Калина своими руками.

Судя из описаний в специальной литературе, рулевая рейка Лада Калина совершенно ничем не отличается по конструкции от всех предшествующих переднеприводных ВАЗовских разработок.

В чём причина такого поведения? И другой вопрос, который.

Думаю, многим владельцам Калины и других переднеприводных автомобилей ВАЗ приходилось сталкиваться с такой проблемой, когда появляется сильный стук во время движения по щебню или гравию, или же по разбитой грунтовой дороге. И звуки эти доносятся со стороны рулевой рейки.

Чтобы устранить эту проблему, достаточно потратить около 15 минут времени и иметь при себе несколько ключей:

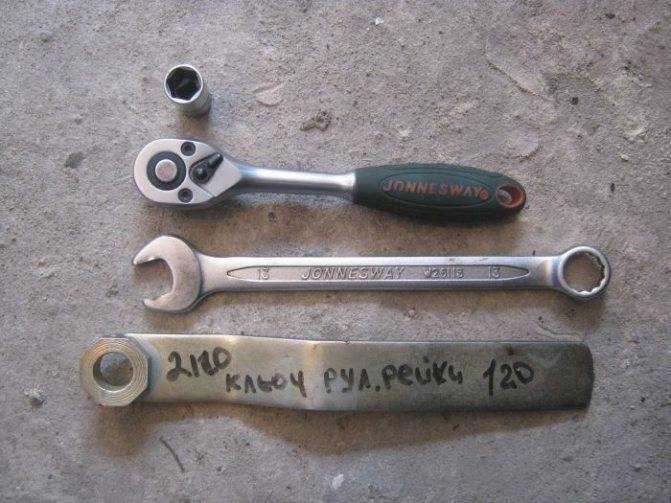

Ключ на 13 Головка на 10 с воротком Специальный ключ для подтягивания рулевой рейки

Так как добраться.

Подтяжка рулевой рейки Калины со снятием

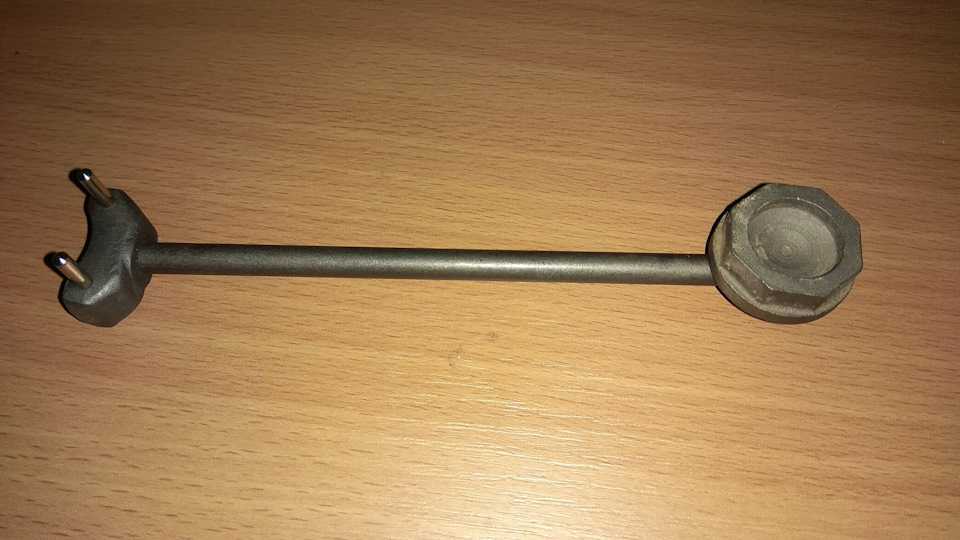

: специальный ключ для рулевой рейки Калины (подходит от ВАЗ 2110),

снять рулевую рейку

вместе с тягами (усами).

Закрепляем рулевую рейку в тисках, подложив бруски, чтобы она не шевелилась. Берем руками за тяги рейки (усы) и пошатыванием их, определяя величину люфта. Теперь, чтобы убрать люфт в рулевой рейке Калина следует воспользоваться специальным ключом. Вставляем.

В поворотах и по прямой иногда был слышен одиночный стук . Думал граната но она хрустит, а не стучит. Или колодки но не так сильно. Или подушка ДВС-осмотрел вроде все норм. Заехал на подъемник к знакомому. Шаровые и рулевые наконечники в норме-рукой ни чего не прощупывалось при дергании колеса по горизонту и вертикально в разные стороны.При дергании по горизонту колес и держа руку на рулевой тяге, чувствовался люфт. Момент передавался на рулевые тяги, а те в рейке ходили чуток-был.

Если вдруг во время движения вы стали слышать характерный стук (особенно при езде по неровной дороге) и странные звуки, скорее всего, это говорит о неисправностях такого важного элемента, как рулевая рейка. ВАЗ «Калина», как и все остальные машины данной марки, имеет схожую конструкцию этой детали

Однако алгоритм ее демонтажа и установки может немного отличаться. Поэтому сегодня мы рассмотрим, как производится подтяжка и замена рулевой рейки («Калина» ВАЗ) своими руками.

Особенности.

Многие автолюбители жалуются на возникновения стука в рулевой рейке автомобиля Лада Гранта. Причем подобные проблемы наблюдаются даже на автомобилях с небольшим пробегом. Например, стук в рулевой рейке (в некоторых случаях довольно сильный) может возникнуть как на Гранте с пробегом 100 тыс. км, так и 25 тыс. км. В большинстве случаев к этому приводит качество наших дорог, которые иногда даже хуже грунтовых сельских дорог. Ведь именно постоянная тряска и биения рулевой приводят к.

Для тех автолюбителей, кто является владельцами переднеприводных отечественных автомобилей, к примеру, Лада Калина, знакома проблема с постукиванием на грунтовой дороге или щебне со стороны руля. В большинстве случаев этот надоедливый стук появляется при разбалтывании рулевой рейки.

Небольшая диагностика рулевой рейки Лады Калины:

Разумеется, что при появлении стуков, не стоит сразу готовиться к.

Появление стука рулевого механизма, который ощущается водителем во время движения как незначительная отдача в рулевое колесо при наезде автомобиля на препятствие или выбоину на дороге, вызывает у него обеспокоенность и побуждает владельца к устранению возникшей неисправности.2

Выполнение процедуры по устранению недопустимого люфта, появившегося в рулевом управлении, осуществляется на смотровой яме, эстакаде или подъемнике.3

голоса

Рейтинг статьи

Разборка рулевого механизма Lada Granta

Инструмент:

• Ключ трещоточный
• Головка на 13 мм
• Гаечный ключ рожковый на 13 мм
• Гаечный ключ рожковый на 14 мм
• Гаечный ключ рожковый на 24 мм
• Гаечный ключ накидной прямой на 15 мм
• Домкрат или канавный подъемник
• Балонный ключ
• Отвертка плоская большая
• Раздвижные плоскогубцы
• Бокорезы
• Слесарные тиски с мягкими губками
• Специальный ключ с восьмигранной головкой на 17 мм
• Специальный ключ с восьмигранной головкой на 24 мм
• Монтажная лопатка
• Нож
• Двухлапый съемник
• Специальный съемник или электродрель с молотком
• Щипцы для стопорных колец
• Кернер
• Динамометрический ключ

Детали и расходники:

• Пластмассовые хомуты
• Деревянная подставка
• Опорная втулка рулевой рейки с демпфирующими кольцами
• Бензин
• Отрезок трубы
• «Холодная сварка» или «Быстрая сталь»
• Пластичная смазка «Фиол-1»

Примечания:

Разборку рулевого механизма проводите при его ремонте.

1. Снимаем рулевой механизм, как описано в этой статье.

2. Снимите чехол рулевого механизма, как описано здесь.

3. Специальным ключом с восьмигранной головкой на 17 мм отверните гайку упора рейки и снимите ее.

4. Извлеките из отверстия упора рейки пружину и стопорное кольцо.

5. Ударом картера о деревянную подставку выбейте упор рейки из гнезда. В кольцевой проточке упора установлено резиновое уплотнительное кольцо.

6. Снимите уплотнитель переднего щитка моторного отсека.

7. Поддев отверткой, снимите пыльник шестерни.

8. Снимите стопорную шайбу.

9. Для отворачивания гайки крепления подшипника шестерни примените специальный ключ с восьмигранной головкой на 24 мм (диаметр отверстия под вал шестерни – не менее 18,5 мм).

10. Снимите гайку крепления подшипника шестерни с вала.

11. Захватив лыску шестерни ключом на 14 мм и опираясь им о монтажную лопатку, выньте из картера шестерню в сборе с подшипником.

12. Затем достаньте рейку из картера рулевого механизма.

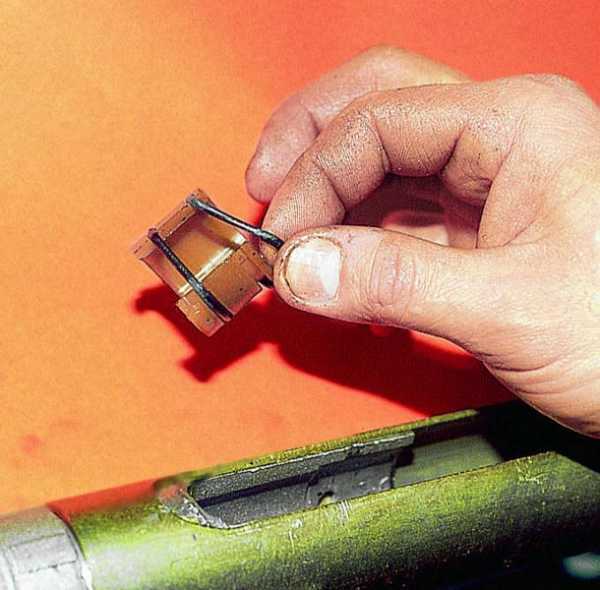

13. Поддев отверткой опорную втулку, выведите ее выступы из отверстий картера и достаньте втулку.

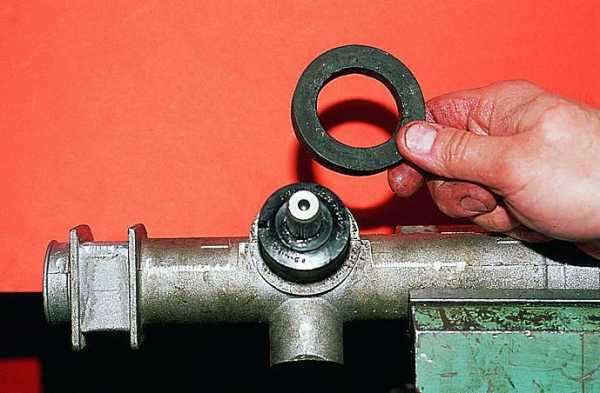

14. Перед установкой в картер новой опорной втулки, наденьте на нее новые демпфирующие кольца так, чтобы тонкая их часть находилась против разреза втулки.

15. Установите втулку, следя за тем, чтобы ее выступы вошли в отверстие картера.

16. Разрежьте резиновые кольца по контуру втулки и удалите отрезанные части.

17. Снимите стопорное кольцо с вала шестерни и двухлапым съемником выпрессуйте шариковый подшипник.

18. Для выпрессовки игольчатого подшипника примените специальный съемник. Если такового нет, сверлом диаметром 2 мм в торце картера сделайте два отверстия так, чтобы они выходили на кольцо игольчатого подшипника.

19. Через отверстия выбейте подшипник из картера.

20. Промойте полость картера рулевого механизма.

21. Запрессуйте отрезком трубы игольчатый подшипник. Для заделки отверстий можно применить «быструю сталь» или «холодную сварку».

22. Обильно смазав зубья рейки, приводной шестерни и подшипников смазкой «Фиол-1», соберите узел в обратной последовательности.

23. Установите на место защитный чехол и закрепите его хомутами.

24. Отрегулируйте зазор в зацеплении шестерни с рейкой. Для этого установите рейку в среднее положение и заблокируйте ее от перемещения. Вставьте в отверстие регулировочной гайки упора ножку индикатора часового типа (первое фото) до касания наконечника ножки с упором рейки. Диаметр  наконечника ножки индикатора должен быть не менее 3,5 мм, чтобы ножка уперлась в торцевую поверхность 1 (второе фото) упора, а не провалилась в его отверстие 2 (для наглядности показано на демонтированном упоре). Прикладите к валу-шестерне крутящий момент 15 Н·м (1,5 кгс·м), при этом шестерня отталкивает рейку и упор. По показаниям индикатора определите величину перемещения упора, которая соответствует фактической величине зазора в зачеплении. Если она превышает 0,05 мм – заверните регулировочную гайку, добиваясь указанной величины перемещения упора. После этого, разблокировав рейку, проверьте легкость вращения ведущей шестерни во всем диапазоне хода рейки.

Схема контроля зазора в зацеплении рейки и вала-шестерни:

1 – индикатор часового типа;

2 – кронштейн крепления индикатора;

3 – гайка;

4 – уплотнительное кольцо;

5 – картер рулевого механизма;

6 – игольчатый подшипник;

7 – вал-шестерня;

8 – втулка;

9 – крышка картера;

10 – рейка;

11 – вкладыш;

12 – упор рейки;

13 – ножка индикатора;

14 – пружина.

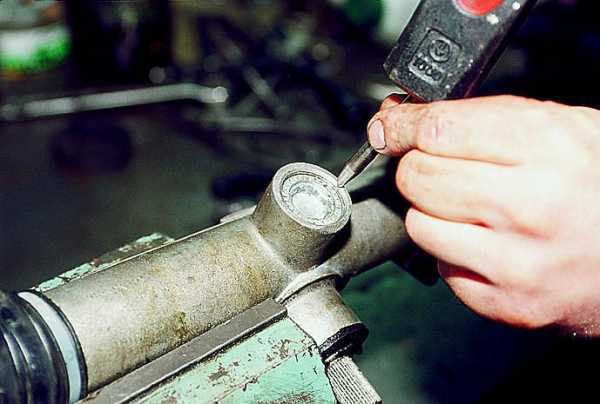

25. Отрегулировав зазор рейки, закерните гайку упора, обмяв резьбу картера.

В статье не хватает:

Фото инструмента

Для чего подтягивают рейку

Во время движения автомобиля подвеска и рулевое управление испытывают сильные нагрузки, связанные с проездом различных неровностей дороги. Когда такая нагрузка направлена на приближение штока к валу, то металл обеих деталей легко переносит ее. Воздействию, направленному в обратную сторону, противостоят с правой (пассажирской стороны) опорная втулка, образующая подшипник скольжения, а с левой (водительской) стороны прижимное устройство, плавно гасящее даже сильные удары.

Но эффективное гашение колебаний происходит лишь тогда, когда рашпиль прижат к червяку с определенным усилием. При меньшем усилии появляется стук, при большем резко возникает износ штока в месте прилегания упорного башмака прижимной системы. Силу, с которой башмак прижимает шток, можно отрегулировать с помощью подтягивания рейки.

Устранение люфта

Когда прижимное усилие, воздействующее на рейку, снижается, в редукторе образуется люфт, из-за чего сокращается площадь взаимодействия зубцов штока и вала. Обе детали изготавливают из мягкой стали, закаливая и цементируя лишь тонкий слой металла на поверхности. Когда из-за люфта сокращается площадь пятна контакта при сохранении усилия, этот укрепленный слой быстро стирается, после чего износ зубцов ускоряется многократно.

Поэтому люфт рейки, вызванный плохим прижимом штока к валу, далеко не безобидное постукивание, а серьезный дефект, который становится причиной еще более серьезных поломок. Вплоть до изменения формы рашпиля и «тугого руля» при небольшом отклонении от нулевой точки.

Люфт рашпиля во втулке

В устройствах без гидроусилителя (ГУР) или электроусилителя (ЭУР) это означает менее комфортное управление, из-за чего руль приходится крутить обеими руками даже в движении. В рейках с усилителями это означает быстрый выход из строя последних, а значит, гораздо более дорогой ремонт.

Признаки неисправностей, при которых может помочь подтяжка рейки

Несмотря на то что подтяжка рейки устраняет стук, вызванный износом зубчатого штока или ослаблением прижимной пружины, это действие не является панацеей, поэтому выполнять его нужно с осторожностью, предварительно проведя диагностику рулевого управления. Это применимо не только к «ВАЗ-2114», но и остальным переднеприводным моделям Волжского автозавода

Если люфт вызван ослаблением пружины, то подтяжка поможет его устранить и избавиться от надоевшего стука, если же причина в износе рашпиля, то она лишь усугубит проблему.

Чтобы проверить состояние рейки:

• вывесьте переднюю подвеску;
• подтяните гайку до исчезновения люфта;
• поворачивайте руль до упора влево и вправо.

Если в процессе вращения сопротивление руля не меняется, зубчатый шток исправен, возрастающее сопротивление говорит о его сильном износе. В такой ситуации подтяжка бессмысленна, она устранит стук на некоторое время, но ухудшит управляемость автомобиля, а также, ухудшит состояние рашпиля.

Регулировочная гайка

При обнаружении серьезной неисправности не затягивайте с ремонтом, помните, эксплуатация машины с изношенным зубчатым штоком – большой риск, при движении по трассе любое отклонение от нормальной работы рулевого управления может привести к вылету автомобиля с дороги.

Лада Гранта рулевая рейка устройство и регулировка

Рулевой механизм в Лада Гранта состоит в таком перечне узлов и систем, когда выход со строя какого-либо из элементов не позволит водителю осуществлять дальнейшую эксплуатацию автомобиля. Любая появившаяся неисправность должна подвергаться немедленному устранению. В некоторых случаях нужна всего лишь регулировка рулевой рейки.

Механизм рулевого управления Лада Гранта получил реечную конструкцию. Этот узел достаточно надежен, однако не лишен неприятной особенности – появления со временем характерного стука. Вам также может пригодиться информация о том, как подтянуть рулевую рейку.

Реечный механизм

Если затронуть рулевой механизм, имеющий место на Лада Гранта, то необходимо заметить его конструктивные аспекты и характеристики.

1. Рулевой колонке доступна возможность регулировать угол наклона. Сам руль наделен способностью к блокировке благодаря присутствию специального анти — поворотного устройства, которое в конструктивном плане связано с замком зажигания.
2. Реечный механизм рулевого узла позволяет изменять соотношение передаточных чисел на разных режимах функционирования.
3. В качестве усилителя в систему интегрирован механизм на электрическом принципе действия.
4. Электрический усилитель оборудован блоком, посредством которого осуществляется самодиагностика всего узла и при обнаружении отклонения от нормы исключает непосредственно усилитель из общего функционала системы.

Принцип реализации схемы рулевого узла достаточно несложен. Механизм, располагающий парой шестерня рулевая рейка, зафиксирован в моторном отсеке с помощью резиновых опор на специально сконструированном щитке. Надежность такого крепежа обеспечивается за счет прикрепленных к кузову болтов. Возможность передачи вращающего усилия колесам осуществляется посредством пары рулевых тяг, которые входят в соединение с рычагами поворотного типа, зафиксированными на корпусах амортизационных стоек Лада Гранта.

Взаимодействие зубчатой пары регулируется с помощью зазора, величина которого выставляется в заводских условиях производителя. Точность зацепления контролируется и корректируется посредством пружинного упора, прижимающего рейку к шестерне.

Обозначенная величина зазора при штатных условиях достигает 0,1 мм. При эксплуатации зазор изменяется из-за постепенного износа отдельных элементов рулевого узла. Это может фигурировать в числе главных причин, порождающих возникновение обозначенного ранее стука

Также не обойдем вниманием другие факторы, способные повлечь этот раздражающий владельца Лада Гранта стук, а именно:

• ослаблен крепеж самой рейки к кузовным элементам;
• появление люфта в шаровых шарнирах тяг или наконечников рулевого узла;
• износ или повреждения на зубьях шестеренной передачи рулевого вала.

В первом случае нужно знать, как подтянуть рулевую рейку, а также как осуществить замену.

Как демонтировать рулевой механизм?

При возникновении стука владельцы сталкиваются с необходимостью демонтажа реечного механизма. Эта работа станет значительно удобнее, если автомобиль будет вывешен подъемником. Вообще стук и устранение его очень важная тема.

Для успешного снятия рейки потребуется запастись таким необходимым набором инструментов:

• торцевым ключом или головкой идентичного размера (на «13»);
• воротком, отверткой с плоским профилем и ножом;
• специализированным ключом «24»-го размера для подтяжки рейки;
• шестигранником «6»-ой размерности и воротком.

1. Начиная выполнение действий, не забываем о предварительном отключении АКБ от бортовой сети.
2. Выставляем колеса ровно и ослабляем болты их крепления к ступице.
3. Производим вывешивание автомобиля Лада Гранта подъемным устройством.
4. Рассоединяем карданный узел рулевого вала с валом шестерни, «заходящим» в корпус реечного редуктора. Данная манипуляция производится в салоне, поэтому высокий подъем автомобиля не требуется.
5. Освобождаем тяги, рассоединив их с рычагами, расположенными на корпусах передних амортизационных стоек.
6. Теперь начинаем непосредственный демонтаж рулевой рейки.
7. Используя ключ на «13», производим откручивание гаек и снятие хомутов, которыми рулевая рейка удерживается на кузове.
8. Извлечение механизма производим в собранном виде с тягами.

Расположив рейку на удобной поверхности, приступаем к ее непосредственной разборке. Это предполагает освобождение узла от всего перечня присутствующих чехлов и пыльников. Указанные хомуты, удерживающие эти элементы, срезают, поскольку они обязательно будут заменены новыми аналогами. Когда есть стук и устранение его происходит именно таким образом.

Воздушный фильтр Гранта

Замена топливного фильтра Лада Гранта

Подтяжка рулевой рейки Калины со снятием

Потребуется: специальный ключ для рулевой рейки Калины (подходит от ВАЗ 2110), снять рулевую рейку вместе с тягами (усами).

Закрепляем рулевую рейку в тисках, подложив бруски, чтобы она не шевелилась. Берем руками за тяги рейки (усы) и пошатыванием их, определяя величину люфта. Теперь, чтобы убрать люфт в рулевой рейке Калина следует воспользоваться специальным ключом. Вставляем его и поворачиваем его против часовой стрелки примерно на 10-15 градусов, после чего снова пошатываем усы руками. Если при очередной проверке люфт рейки остался, тогда подтягиваем рейку опять на 10-15 градусов. Так делаем до тех пор, пока люфт в рейке не исчезнет вообще.

Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует

Обратите внимание, что перетягивать рулевую рейку тоже нельзя, в противном случае руль будет тяжело вращать. После того, как рулевая рейка отрегулирована, нужно закернить гайку упора, обмяв резьбу картера

Кстати, так выглядит инструкция по регулировки рейки из сервисного руководства: Проверка зазора между упором рейки и гайкой упора

1. Снимите рулевой механизм с автомобиля.
2. Установите рейку в среднее положение, которое определяется размером (87±0,25) мм от оси шестерни до торца рейки. С помощью специального приспособления нагрузите рейку силой Р = (500±20) Н, или (51±2) кгс, на расстоянии 84 мм от оси шестерни в направлении к упору рейки.
3. Максимально допустимый зазор между упором и гайкой составляет 0,2 мм. Максимально допустимое перемещение Х рейки, замеренное через относительное перемещение нажимного пуансона 1, не должно превышать 0,16 мм.

Подготовительные действия, демонтаж лишних деталей

Чтобы снять защиту картера, нужно вывернуть 4 самореза, расположенных в один ряд возле бампера. Также, отворачивают и два винтика, имеющих типоразмер М6х16. В некоторых комплектациях защита состоит из двух частей, но крепятся они в таком случае только саморезами. Эти слова иллюстрирует следующее фото:

Сначала выкручивают саморезы «10», а затем два винта «18». Во втором случае саморезов будет больше (восемь).

Теперь рассмотрим, как демонтировать аккумулятор. Прежде всего, отсоединяют его клеммы. Затем, нужно отвести в сторону дополнительный блок предохранителей. А вообще, действия выполняют согласно фото:

Нужно снять и саму монтажную площадку, для чего откручивают 4 винта. Вам потребуется ключ на 13, а также накидной ключ на 10. Всю последовательность повторим ещё раз:

1. Откручиваем гайки, удерживающие клеммы АКБ, ключом на 10;
2. Снимаем обе клеммы;
3. Отводим блок предохранителей в сторону, выкрутив 2 крепёжных самореза;
4. Откручиваем гайки ключом на 10, снимаем АКБ;
5. Откручиваем винты ключом на 13 и снимаем металлическую площадку.

На всякий случай, приводим вид креплений блока предохранителей:

Крепёжные саморезы находятся под кожухом

Тюнинг руля на Ладе Гранта

Вариантов модернизации рулевого колеса на Ладе Гранта немного. Самый популярный из них – это установка спортивного варианта. Такой руль не только сделает интерьер более привлекательным, но и повысит комфорт управления, особенно если будет подобран грамотно. Мультируль установить можно, но только если комплектация максимальная, в остальных случаях с его помощью нечем будет управлять.

Спортивный вариант должен быть травмобезопасным, т. е. при ДТП он должен деформироваться без нанесения повреждений водителю. Из недостатков можно отметить, что при наличии подушки безопасности в стандартном руле, спортивный ее не имеет. Также можно доработать руль, установив оплетку. Более продвинутые устанавливают под нее нить подогрева.

Для установки спортивного рулевого колеса понадобится провести следующие операции.

1. Выровнять прямо передние колёса (можно проехать немного вперёд и обратно, чтобы траектория движения была прямолинейная).
2. Отсоединить клеммы аккумулятора обесточив бортовую сеть автомобиля.
3. Модуль управления подушкой безопасности нужно отключить (если комплектация Гранты оснащена ей). Если не произвести отключение во время демонтажа заводского руля, она может выстрелить.
4. Демонтировать руль и установить на адаптер звуковой сигнал. Проводка должна быть сохранена в адаптере, для этого следует внимательно осмотреть все контакты.
5. Подсоединить адаптер к валу, но не фиксировать его гайкой.
6. На адаптер устанавливается спортивный руль и закрепляется специальными винтами.

Выбрасывать или продавать заводское изделие нельзя, спортивный вариант вызовет вопросы при прохождении техосмотра.
