Замена цепи грм на ваз 2107 инжектор

Пошаговая инструкция

Перед началом работ по натяжке цепи авто нужно установить в удобное положение. Поставить ручку КПП в нейтральное положение, зафиксировать колеса, чтобы автомобиль не покатился во время процедуры.

Инструменты

Для проведения работ необходим следующий инструментарий:

• набор торцевых ключей;
• набор головок;
• пассатижи;
• отвертка;
• молоток.

Перед началом работы следует сделать визуальный осмотр цепного привода. Если найдены механические повреждения натяжного ролика, башмака, успокоителя, звездочек или цепи, дефектные детали необходимо заменить.

Этапы

Последовательность работ при натяжении цепи как в двигателе с инжектором, так и с карбюратором состоит из следующих этапов:

1. Для доступа к цепи ГРМ необходимо демонтировать защитную крышку, открутив крепежные болты, которые ее удерживают.
2. Далее нужно ослабить кулачковую гайку натяжителя цепного привода ГРМ. При этом башмак должен переместиться и натянуть цепь. Если он не переместился, то мог заесть плунжер в цинковом замке. Чтобы освободить плунжер, нужно несколько раз легко ударить по гайке молотком.
3. Затем следует проворачивать коленчатый вал до храповика по часовой стрелке. При этом необходимо правильно выставить метки.

   Если они не будут правильно выставлены, собьется фаза газораспределения. Как только нужно будет прилагать много усилий, необходимо остановиться и удерживать ключом вал от проворачивания. Именно в этом положении натяжка будет достаточной.

4. Удерживая коленчатый вал от проворачивания, затягиваем колпачковую гайку натяжного механизма.
5. Далее прикручиваем обратно крышку защитную.
6. После окончания работ заводим двигатель и проверяем на работоспособность. При исправной работе мотора не должно быть слышно никаких посторонних звуков.

Иногда натяжку выполнить невозможно, из-за того, что цепь со временем растягивается, а длины плунжера уже не хватает, чтобы выполнить регулировку. Если менять изделие не планируется, то можно для временной езды нарастить шток натяжителя, например, путем насаживания на конец штока втулки, с помощью которой крепится воздушный фильтр. Но все равно изношенное изделие необходимо заменить в ближайшее время.

 Загрузка …

Если возникли шумы в двигателе, где установлен автоматический натяжитель, то регулировку не делают, а выполняют замену деталей ГРМ. За состоянием механизма газораспределения нужно следить постоянно, выполняя вовремя замену ремня и натяжку цепи

Важно, проверить натяжение цепи перед регулировкой клапанов

Регулировка натяжения цепи на ВАЗ 2107

В статье расскажем, зачем нужно регулировать натяжение цепи газораспределения, что может случиться, если этого не сделать, и о том, как натянуть цепь на ВАЗ 2107.

Когда нужна регулировка натяжения цепи?

• если цепь вытянулась. Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.
• если цепь была снята, или двигатель ремонтировался.
• перед тем, как должна быть произведена регулировка клапанных зазоров;
• после того, как поменяли успокоитель или натяжитель.
• подтяжка нужна после длительной эксплуатации, после пробега 10-20 тыс. км.

Чем опасна несвоевременная подтяжка?

Постепенно смещаются фазы газораспределения, двигатель начинает работать с перебоями, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.

Какой инструмент потребуется для натяжения?

• простой рожковый ключ на 13;
• рожковый ключ для проворачивания коленвала на 38;
• трубчатый ключ на 10 для снятия крышки головки блока.

Последовательность необходимых операций:

1. Снимаем с карбюратора корпус воздушного фильтра. Затем отсоединяем тягу «газа» от валика

2. Затем нужно снять рычаг с тягами.

3. И, наконец, отсоединяем от кронштейна топливный шланг, идущий от бензонасоса на карбюратор.

4. Трубчатым ключом на 10 снимаем крышку головки блока цилиндров. Это нужно сделать, чтобы можно было проверить натяжение цепи рукой.

5. Ослабляем натяжитель. В корпусе двигателя, возле помпы, с правой стороны спереди по ходу автомобиля, отворачиваем колпачковую гайку ключом на 13 мм.

6. Происходит разрядка натяжителя цепи, башмак «щелкает» со специфическим звуком. Если щелчка нет и натяжитель «заело», то можно аккуратно постучать молотком по гайке, и освободить плунжер натяжителя.

7. При открытой крышке можно легко определить провисает ли цепь, нажав сбоку на неё. Стоит запомнить, какая степень её «слабины».

8. Рожковым ключом 38 поворачиваем коленвал по часовой стрелке в среднем на полтора–два оборота. Когда возникнет наибольшее сопротивление движению, то тогда цепь будет максимально натянута. Главное – следить, чтобы коленвал не повернулся обратно, вследствие хода из-за компрессии, и натяжение цепи не ослабло. Если нет ключа на 38, то можно включить зажигание и провернуть стартером коленчатый вал. Для того чтобы не «проскочить» момент и подтянуть цепь, требуется навык, ведь включать стартер надо на доли секунды. Можно даже провернуть коленвал и без ключа, и без аккумулятора. Придётся вывесить задний мост и включить самую «лёгкую» для вращения 5-ю передачу. Затем, вращая колесо по часовой стрелке, провернуть цепь до нужного положения.

9. Закручиваем гайку обратно, удерживая коленчатый вал от «амортизации» обратно. Затем проверяем результат натяжения, снова нажимая рукой на цепь.

Никакого прогиба быть не должно. Теперь устанавливаем на место крышку головки блока.

10. Регулировка закончена. Теперь запускаем двигатель и на слух проверяем работу. Если удалось подтянуть цепь газораспределительного механизма правильно, то металлический звон исчезнет.

Такой способ натяжения можно рекомендовать всем. Опытным автолюбителям можно не снимать крышку головки блока при условии, что они на ощупь, по сопротивлению безошибочно найдут именно такое положение коленвала, при котором цепь окажется максимально натянутой.

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

Какова стоимость нового натяжителя ВАЗ 2107?

Для того чтобы поменять автоматический натяжитель, в среднем нужно 600-700 руб. ТЗА (Тольяттинский завод автоагрегатов) производит лучшие, «родные» натяжители для «классики». На упаковке (синего цвета) есть номер упаковщика, а также наклейка проверки подлинности с защитным слоем. Под слоем есть код, при введении которого поступает СМС с подтверждением. Внутри обязательно присутствует вкладыш – формуляр с наименованием продукции, с датой изготовлениями, синими оригинальными печатями ОТК.

Необходимость в установке меток механизма газораспределения может возникнуть в процессе ремонта либо при сильном растяжении цепи. При несовпадении меток стабильная работа мотора нарушается из-за сдвига фаз. В этом случае требуется корректировка. Работу проводят следующими инструментами:

• набор отвёрток;
• ключ для вращения коленвала;
• набор ключей.

Для установки цепи по меткам понадобится стандартный гаражный набор инструментовПроцедуру выполняем согласно следующей инструкции:

1. Демонтируем коробку воздушного фильтра и клапанную крышку с уплотнителем, открутив крепёж.
2. Ослабляем фиксатор натяжителя, упираем отвёрткой в башмак и зажимаем гайку.
3. Ключом на 38 мм или заводной ручкой проворачиваем коленвал, пока не совпадут метки на его шкиве и крышке ГРМ, при этом метка на звёздочке распредвала должна расположиться напротив выступа, отлитого на корпусе.
4. При несовпадении какой-либо из меток включаем четвёртую скорость и разгибаем стопорную шайбу на звёздочке распредвала.
5. Выкручиваем болт, демонтируем шестерню.
6. Снимаем цепь со звёздочки и выставляем нужное положение (п.3). После установки меток осуществляем обратную сборку.

   Провернуть коленчатый вал можно накидным ключом на 38 мм

ПОДРОБНОСТИ: Фары ваз 2106 диаметр — Всё про авто || Тюнинг фар ваз 2106

Для этого новый элемент зажимается в тисках, но так, чтобы они не повредили корпус.

Далее натяжитель извлекается из тисков. Затем держа рукой его за крепежные ушки, нужно плунжер упереть в твердую поверхность и надавить на него, чтобы он ушел в корпус.

После «заряженный» натяжной механизм устанавливается на место и фиксируется двумя гайками.

Чтобы натяжитель сработал и произвел выборку, нужно снова послабить колпачковую гайку, после чего послышится щелчок, указывающий на то, что плунжер вышел и сделал выборку.

Если решено заменить штатный натяжитель на автоматический, то последовательность снятия не отличается от описанной.

В продажу он уже идет с полностью задвинутым штоком в корпус, причем он зафиксирован чекой в таком положении.

Перед тем как снять фиксацию штока, натяжитель нужно установить на авто и закрепить гайками.

И только после этого пассатижами извлекается фиксирующая чека, после чего пружина вытолкнет шток, а собачка не даст вернуться назад.

Остается только закрутить в отверстие в торцевой части болт, исключающий выпадение пружины. Этот болт должен идти в комплекте с натяжным механизмом.

В целом, операция по замене натяжителя цепи ГРМ, будь он штатный или автоматический – несложная, если меняется только сам натяжной элемент.

О том, как добраться до башмака, если решено и его менять, а также как произвести сразу и замену приводной цепи можно прочитать здесь.

Когда произвели проверку натяжителя цепи привода ГРМ, в частности если необходима его замена, нужно начать установку нового. Но не забывайте, что перед началом монтажа необходимо произвести зарядку этого механизма. Чтобы это сделать, вам потребуется утопить до упора плунжерный механизм, после чего, удерживая его в таком положении, затянуть гайку на колпачке.

После этого необходимо установить корпус натяжителя и затянуть болты. Не забудьте про то, что нужно ставить новую прокладку, если старая вышла из строя. При помощи специального ключа с размером 38 для храповика поворачиваете коленвал двигателя на оборотах. При этом цепь привода газораспределительного механизма натягивается. Сделать нужно один оборот, затем отпустить гайку колпачка, чтобы разрядить натяжитель. После этого снова его нужно затянуть.

Процедура замены цепи ГРМ на ВАЗ 2107

Перед началом замены следует подобрать все необходимые инструменты и расходники. Нам необходимы следующие вещи:

• новая оригинальная вазовская цепь на 116 звеньев;
• рожковые ключи в комплекте;
• торцевые головки и длинный вороток;
• отвёртка плоская;
• отрезок стальной проволоки длиной 20 см.

Последовательность операций

Поскольку замена цепи ГРМ операция серьёзная, её невозможно произвести без предварительной подготовки. Эта подготовка включает в себя полный слив охлаждающей жидкости и снятие радиатора.

1. Клапанная крышка снимается с помощью торцевой головки. Открывается доступ к звёздочкам на коленчатом и распределительном валах. На этих звёздочках есть небольшие углубления-метки, которые следует совместить с метками-выступами на корпусе ГРМ.

2. После совмещения автомобиль устанавливается на пятую скорость, а его колёса надёжно блокируются ручным тормозом. Далее с помощью рожкового ключа на 38 откручивается крепёжный болт коленвала. Чтобы стронуть этот болт, требуется огромное усилие. Поэтому имеет смысл надеть на ключ стальную трубу и использовать её в качестве дополнительного рычага.

3. После откручивания гайки коленвала открывается доступ к передней крышке мотора. Она держится на девяти шпильках с гайками на 14, которые удобно откручивать торцевой головкой с длинным воротком. Помимо шпилек в поддоне двигателя есть ещё три крепёжных болта, удерживающих крышку. Их тоже следует открутить. Крышка снимается.

4. Звёздочка масляного насоса имеет гайку со шплинтом. Этот шплинт следует разогнуть с помощью плоской отвёртки и вынуть. После этого можно ослабить крепёжную гайку. Это делается ключом на 15. Аналогичным образом извлекается шплинт на распределительном валу. Его звёздочка тоже ослабляется после извлечения шплинта.

5. Теперь следует открутить гайку на натяжителе цепи. Натяжитель снимается, а цепь после этого сильно ослабевает.

6. Ослабленную цепь можно легко снять со звёздочек на валах. Она извлекается и заменяется новой.

Если порвалась цепь ГРМ – что будет?

Раньше были двигатели, в которых на поршнях были специальные проточки, их называли «». Если происходил обрыв, то клапана падали в эти «проточки» и для двигателя никаких смертельных последствий не было. Но сейчас их не применяют в современных силовых агрегатах, все потому что падает степень сжатия, а соответственно и мощность.

Поэтому в современных моторах нужно обязательно следить за системой ГРМ, и вовремя (а с нашим климатом раньше) менять цепной или ременной привод.

Если этого не сделать, тогда при обрыве клапан могут встретиться с поршнями в верхней точке. В самом безобидном

случае их просто погнет, и вам нужно будет покупать новый комплект . Расходы здесь пойдут на новую систему газораспределения, это ролики, натяжители, привод и т.д. Нужно будет менять прокладку клапанной крышки, ну и делать это на нормальном СТО.

ЕСЛИ НЕ ПОВЕЗЕТ

– то могут пострадать поршни, их банально пробивает. От удара возможен поворот на 90 градусов, тогда «поршневая» может пробить стенку блока, ну или задрать ее! В особых случаях (это было на моей практике), ломало распределительные валы. А если пострадал блок, купить его новый на дорогую иномарку ОЧЕНЬ дорого, а ведь нужно еще и поршни, чтобы все это нормально встало на коленчатый вал и т.д.

У меня есть очень хорошее видео в тему посмотрите

Итог нужно следить за системой газораспределения и тем более, если что-то начало стучать или греметь внутри.

Симптомы ослабления натяжки цепи

В принципе, симптомы являются довольно специфическими, и спутать с чем-то другим очень и очень сложно.

• Повышенная шумность работы двигателя, даже на холостых оборотах;
• Мгновенное повышение шумности во время резкого увеличения оборотов;
• Грохот при плавном набирании оборотов нарастает пропорционально, при резком отпускании педали газа спадает постепенно;
• Чаще всего, не натянутая цепь ВАЗ 2107 гремит из-за того, что оборвало успокоитель и требуется его замена.

Однако, допустим, что дело не в нем, и просто нужна натяжка. Для работы нам понадобится специальный ключ для проворачивания коленвала, на карбюраторных автомобилях можно вращать за храповик.

Какой срок службы цепей по регламенту ТО и периодичность замены

В среднем цепная передача ГРМ служит от 200 до 350 тыс. км пробега авто. Показатель варьируется в зависимости от стиля езды водителя и качества применяемого моторного масла, которым смазываются звенья и шестерни. Зависит от него и работа гидравлического натяжителя.

Однорядный цепной привод автомобилей Opel

В противовес немецким брендам, двухрядные приводы корейских малолитражек от производителей KIA и Hyundai работают на удивление мало. Нередко отмечались случаи растяжения и замены цепей при пробеге 60—90 тыс. км на моделях Hyundai Solaris (на Украине — Hyundai Accent) и KIA Ceed, что сравнимо с ресурсом ремней ГРМ. Отсюда и рекомендации по срокам замены цепной передачи:

Чтобы избежать неприятностей, связанных с поломками привода ГРМ, нужно внимательно изучить инструкцию по эксплуатации авто и рекомендации производителя по обслуживанию конкретного автомобиля.

ЦЕПНОЙ ПРИВОД ВАЗ 2107

Цепной привод на автомобилях ВАЗ предназначен для передачи движения от коленчатого вала на распределительный вал. Вращающийся распредвал кулачками открывает и закрывает клапана, посредством которых происходит наполнение цилиндров топливной смесью, и в них происходит рабочий цикл. Неисправности в системе газораспределения приводят к сбоям в работе или к полной остановке ДВС. Поэтому цепную передачу необходимо поддерживать в исправном состоянии и при необходимости проводить регулировку.

УСТРОЙСТВО

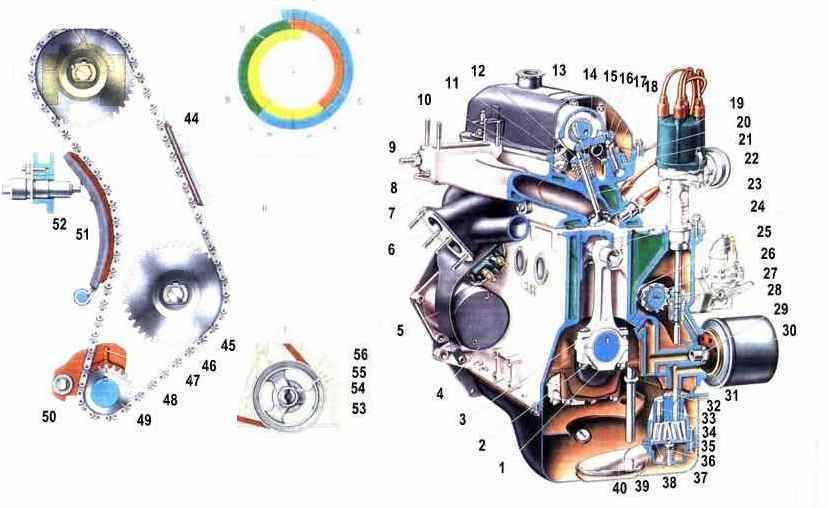

Устройство ГРМ ВАЗ 2107 довольно простое, в механизме нет ничего лишнего. В газораспределительном механизме двигателей ВАЗ-классика с цепным приводом присутствуют следующие детали:

• Впускные и выпускные клапана на головке блока цилиндров;
• Рокера;
• Распределительный вал;
• Шестерня (звездочка) промежуточного вала;
• Промежуточный вал;
• Металлическая шестерня (звездочка) распределительно вала;
• Цепь ГРМ;
• Натяжитель;
• Успокоитель;
• «Башмак» натяжителя (нижний успокоитель);
• Шестерня коленчатого вала.

Коленчатый и распределительный вал устанавливаются относительно друг друга в определенном положении. Для точной установки на шкиве коленвала и звездочке распредвала есть специальные метки. Неправильная установка в лучшем случае ведет к неустойчивой работе ДВС, в худшем варианте гнутся клапана в ГБЦ, и серьезный ремонт уже неизбежен.

НАТЯЖИТЕЛЬ

Натяжитель цепи играет очень важную роль в газораспределительном механизме – он поддерживает цепь в натянутом состоянии. На классических моделях ВАЗ всего существует три вида натяжителей:

• Стандартный механический;
• Автоматический;
• Гидронатяжитель.

Гидронатяжитель штатно устанавливается на авто Шевроле-Нива и Нива ВАЗ 21214. Но чтобы его поставить на ВАЗ 2107, необходимо переделать ГРМ под «гидравлику», тем более, такое устройство довольно капризное на «Классике».

Стандартный натяжитель состоит из элементов:

• Цилиндрического корпуса;
• Двух пружин;
• Плунжера;
• Стержня;
• Сухаря;
• Колпачковой фиксирующей гайки.

Стандартные натяжители могут быть различных производителей, цена деталей находится в пределах от 250 до 450 рублей, самыми дорогими и надежными считаются детали производства АвтоВАЗ и ТЗА. Но вообще надежность этих натяжителей довольно низкая – они часто выходят из строя.

Статья в тему: Выкидывает тосол из расширительного бачка на ВАЗ 2109

Автоматический натяжитель цепи ВАЗ 2107 устанавливается вместо штатного. Он обладает большей надежностью, так как в его устройстве нет механического плунжерного механизма с зажимом, доставляющего массу хлопот владельцам классических ВАЗов. В автоматическом устройстве цепь натягивается реечным плунжером. Выдвижное устройство для натяжки цепи надежно фиксируется и не сжимается под ударной нагрузкой цепи. Такой тип натяжителей на рынке появился сравнительно недавно, но уже зарекомендовал себя с положительной стороны.

Последовательность работ

Имея все необходимое, можно приступать к работам.

На карбюраторном автомобиле.

Далее разберем, как производится замена цепного привода на ВАЗ-2107, с карбюраторной системой питания.

ВАЗ-2107 устанавливается на ровную площадку или в гараж, и обездвиживается при помощи противооткатных опор и ручника.

Чтобы обеспечить хороший доступ ко всем необходимым элементам, желательно снять радиаторную решетку, слить жидкость и демонтировать сам радиатор.

Можно этого и не делать, но удобство выполнения работ при этом значительно ухудшится. Если имеется защита поддона – ее тоже придется демонтировать.

Затем послабляется и снимается ремень привода генератора. Далее потребуется демонтаж приводного шкива помпы.

Также с двигателя демонтируется клапанная крышка, обеспечивая доступ к звездочке распределительного вала.

Далее производится установка всех регулировочных меток. Для этого нужно проворачивать коленчатый вал, пока не совпадут метки на звездочке распредвала с отливом на головке.

При этом метка на шкиве коленвала должна совпасть с нижней из трех нанесенных меток на крышке привода. Нужная метка является самой длинной.

После этого специальным ключом отворачивается гайка крепления шкива коленчатого вала, и этот шкив снимается.

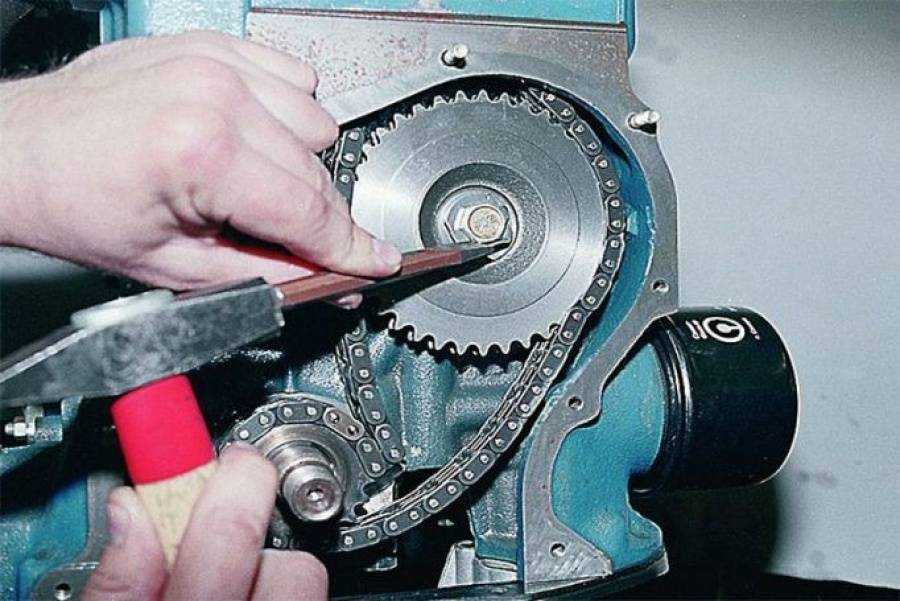

Также отворачивается болт крепления звездочки распредвала, предварительно отогнув лепестки стопорной шайбы этого болта отверткой.

Чтобы легко отвернуть этот болт, коробку передач нужно установить на 4 передачу. Перед снятием звездочки нужно еще раз проверить совпадение меток. Сняв звездочку цепь лучше держать натянутой. Для этого из проволоки делается крючок и цепь им подвешивается.

Далее с двигателя демонтируется натяжитель.

После этого можно приступать к снятию крышки. Для этого нужно отвернуть три болта крепления поддона к крышке, а также гайки и болты ее крепления в передней части мотора.

Аккуратно поддев ее отверткой, отделяем ее от картера и снимаем, после чего появиться доступ к ко всем звездочкам, которые приводит в движение цепь.

Перед снятием остальных звездочек желательно нанести метки на них и картер, что позволит при сборке не нарушить их положение.

Ключом на 17 отворачивается болт крепления звездочки вала вспомогательных агрегатов, после чего она снимается.

Затем тем же ключом отворачивается болт крепления башмака натяжителя, после чего он извлекается.

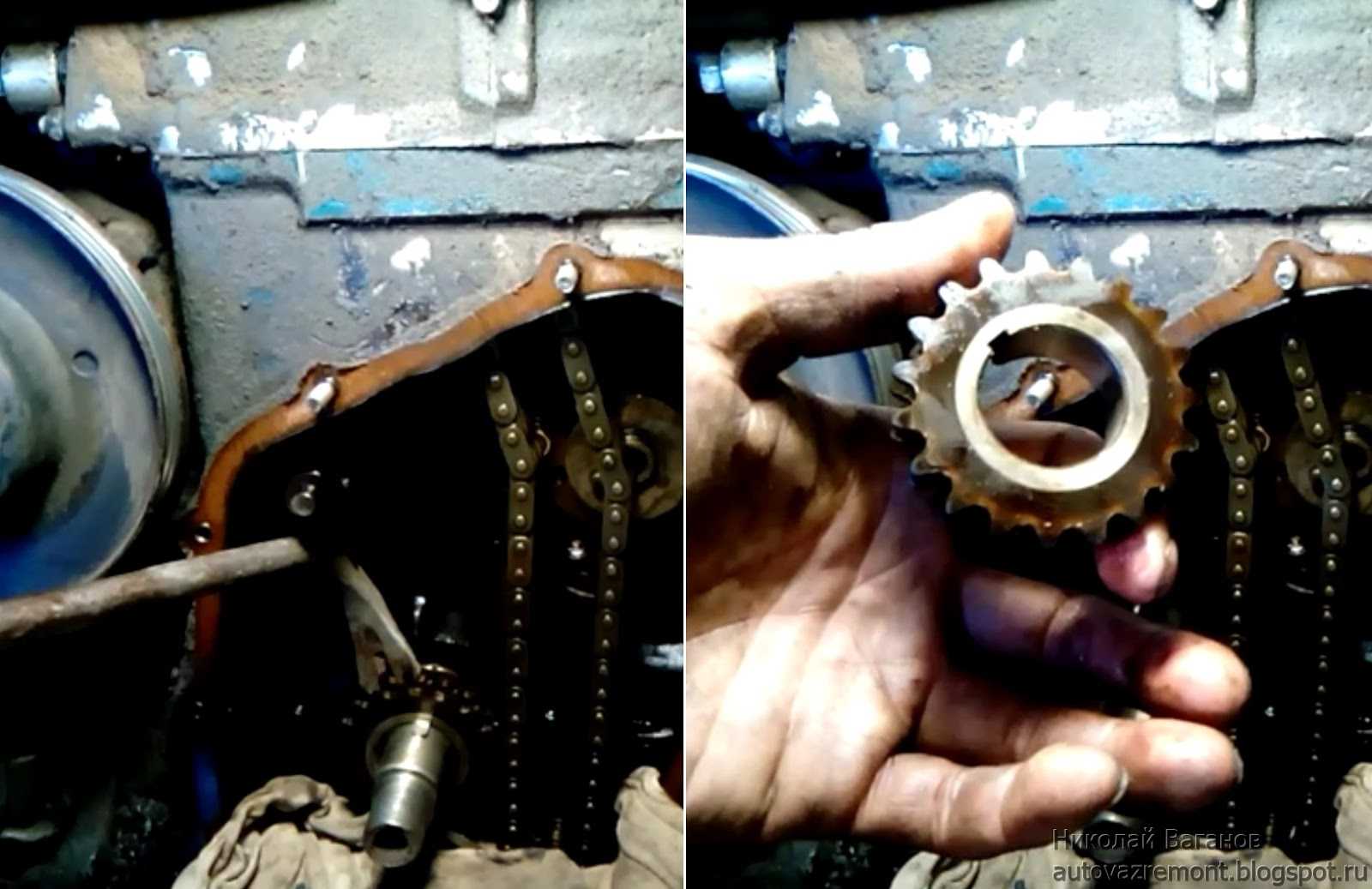

Чтобы снять цепь со звездочки коленчатого вала нужно будет открутить ограничительный палец, установленный внизу. После этого появится возможность полного извлечения цепи.

Установка новой цепи и сборка производятся в полной обратной последовательности. При этом нужно внимательно следить за совпадением всех меток.

Особенно это касается звездочки вала вспомогательных агрегатов, если нарушить его положение, после сборки понадобится устанавливать зажигание.

После окончательной сборки нужно будет провести натяжку цепи, а также сверку совпадения всех меток путем проворота коленчатого вала несколько раз, до следующего совпадения меток.

Особенности замены на инжекторном двигателе.

Это описана последовательность замены на карбюраторном авто. Но последние версии ВАЗ-2107 уже шли с инжекторной системой питания.

Однако разницы в последовательности работ по замене на этом двигателе не отличается от карбюраторной за исключением надобности снятия датчика положения коленчатого вала в процессе подготовительных работ.

Как видно, вся сложность работ по замене цепи привода ГРМ на ВАЗ-2107 заключается в надобности снятия многих элементов силовой установки и соблюдения совпадения меток.

И все же данную операцию выполнить самостоятельно вполне возможно, главное быть внимательным.

Замена цепи ГРМ

1. Снимаем патрубок дроссельной заслонки, патрубок вакуумного усилителя тормозов и отвода картерных газов, тросик дросселя. Головка на 10 и крестовая отвертка для хомутов.
2. Снимаем радиатор отсоединив от него два патрубка и вывернув два болта расположенных в верхнем правом и левом углу. Головка на 10. Радиатор снизу вставляется в пазы, в которых установлены резиновые прокладки, не потеряйте их.

3. Снимаем клапанную крышку, открутив восемь гаек на 10.

4. Ослабляем гайку натяжного элемента генератора и сдвигаем его к блоку цилиндров. Снимаем клиновой ремень генератора. Ключ на 17.

Выставляем верхнею мертвую точку (ВМТ)

1. Проворачиваем коленвал по часовой стрелке до совпадения меток на шкиве и маркером на передней крышки цепи ГРМ. Ключ или головка на 38.

2. На звездочки и маркере на корпусе подшипников распредвала так же должны совпасть метки.

Снимаем старую цепь ГРМ

Стопорим коленвал, затянув ручной тормоз, подложив под колеса упоры и включив пятую передачу, откручиваем гайку шкива. Головка на 38.

Открутив две гайки на 10 вынимаем натяжитель цепи ГРМ.

Отгибаем лепесток стопора и откручиваем болт звездочки распредвала.

Снимаем звездочку вместе с цепью

Обращаем внимание на износ зубьев если вы вдруг решили оставить старые. Если зубья стали острыми звездочка в замену

Запомните в какое отверстие на звездочке вставляется шпонка на распределительном вале. Был как-то случай, когда товарищи их перепутал и хорошо, что перед тем как заводить он вручную провернул коленвал, естественно клапана уперлись в цилиндры после чего снова пришлось все разобрать.

Открутив три гайки и семь болтов, три из которых со стороны поддона, снимаем переднею крышку цепи ГРМ, можно сразу поменять сальник коленвала. Головка на 10. На поддоне ослабляем соседние болты для того что бы он немного просел вниз и при установке крышки обратно нам не мешала прокладка.

Метка на звездочке коленвала должна совпадать с меткой на блоке.

Откручиваем болт крепления средней шестерни и башмака натяжителя.

Выкручиваем ограничительный палец и снимаем все звездочки и старую цепь ГРМ. Ключ на 17.

В суете забыли сфотографировать место крепления успокоителя, но вы его без труда найдете справа на головке блока цилиндров, крепится двумя болтами на 10.

Установка новой цепи ГРМ

1. Новую цепь ГРМ обязательно смазываем моторным маслом.
2. Надеваем ее на звездочку коленчатого вала и среднею звездочку, устанавливаем их на место, затянуть и законтрить обязательно.
3. Устанавливаем на место ограничительный палец, башмак натяжителя и успокоитель. Все протягиваем.
4. Проверяем метку коленвала.
5. Надеваем цепь на звездочку распредвала, а ее соответственно не распредвал. Обязательно должна быть нисходящая ветвь цепи натянута и метки все совпадать. Если при установке метка на распредвале не совпадает просто передвиньте цепь на нужное число звеньев на звездочки, предварительно сняв ее.
6. Затягиваем болт распредвала, контрим, отгибаем лепесток на шайбе.

Натяжка цепи ГРМ

1. Устанавливаем на место новый натяжитель, в продаже имеются автоматические я рекомендую использовать их. Прокладку лучше смазать герметиком, затягиваем две гайки на 10.

2. Вынимаем чеку для автоматического или откручиваем колпачковую гайку на 13 для обычного полуавтоматического, вы услышите характерный щелчок, это значит, что натяжитель сработал. Цепь окажется натянутой.

3. Если вы используете старый натяжитель, то пред установкой его необходимо взвести. Откручиваем колпачковую гайку на несколько оборотов пока плунжер не станет свободно перемещаться. Утапливаем его до упора в корпус натяжителя и затягиваем гайку. Придется наловчится поскольку пружина достаточно мощная.
4. В случае полуавтоматического натяжителя немного проворачиваем коленвал по часовой стрелки и затягиваем гайку на 13.

Обязательно проворачиваем коленвал два оборота и проверяем совпадение всех меток.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз. Заводим двигатель и радуемся. Все довольно просто, заменить цепь ГРМ на данном автомобиле своими руками вполне реально, единственное условие — это наличие смотровой ямы.

Замена цепи своими руками

Для замены цепи и шестерен с автомобиля понадобится слить охлаждающую жидкость и снять радиатор охлаждения. Ослабить крепление генератора, снять приводной ремень.

Снять клапанную крышку и совместить метки коленчатого и распределительного валов с метками на двигателе, для чего метку на шкиве коленчатого вала совместить с самой большой меткой на передней крышке ГРМ.

Включив пятую передачу и стояночный тормоз, ключом на 38 сорвать храповик (болт крепления) шкива коленчатого вала.

Снять датчик положения коленвала (для инжекторных двигателей) и переднюю крышку двигателя.

ВНИМАНИЕ! Помимо 9 болтов в верхней части крышки есть еще 3, которые вкручиваются со стороны поддона. Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание

Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание.

Сняв крышку, отогнуть фиксирующие шплинты на шестерне масляного насоса (если ее необходимо снять) и ослабить фиксирующие гайки.

Снять шплинт шестерни распредвала и ослабить гайку.

Открутить гайки натяжителя цепи и снять его.

После снятия натяжителя цепь ослабнет и можно будет легко снять шестерни, а за ними и всю цепь.

Проверить состояние шестерни коленчатого вала, башмака натяжителя и успокоителя цепи, при необходимости заменить.

Собирать все в обратном порядке, но с некоторыми особенностями:

• если шестерня масляного насоса меняется на карбюраторном двигателе, на новой поставить метку так же, как и на старой;
• сначала устанавливается успокоитель и башмак натяжителя цепи;
• далее шестерня коленвала, на которую накидывается новая цепь;
• цепь пропускается сверху вниз, после чего заводится на шестерню коленчатого вала;

• затем шестерня масляного насоса вставляется в цепь и садится на вал (для карбюраторного двигателя по заранее установленным меткам);
• в последнюю очередь в цепь вставляется шестерня распределительного вала и устанавливается на распредвал;
• при установке шестерни распределительного вала метки на шестерне коленвала и распредвала должны совпасть с метками на блоке и пенале; если этого не произошло, нужно переставлять цепь по зубьям до тех пор, пока они не совпадут; допускается небольшое отклонение, т.к. на новых шестернях при изготовлении метки не всегда точно отмечаются;

• после совмещения меток установить натяжитель цепи, предварительно утопив его до упора и зафиксировать в таком положении, для чего открутить и закрутить его фиксатор;
• после установки натяжителя цепи натянуть ее, для чего отпустить фиксатор натяжителя и провернуть коленчатый вал на 2 оборота, затем затянуть фиксатор;
• после того, как цепь натянута, с помощью динамометрического ключа обтянуть болты распредвала и шестерни масляного насоса с усилием 4-5 кгс∙м и загнуть язычки шплинтов;
• установить переднюю крышку с новой прокладкой и, при необходимости, заменить передний сальник коленвала, установить шкив и затянуть его болт (храповик) с усилием 10-12 кгс∙м.

Все остальное собирается в обратной последовательности.

По итогу замены цепи фазы газораспределительного механизма возвращаются в свои пределы, работа двигателя стабилизируется и уходит посторонний шум из его передней части.

Если натяжка цепи не помогает, а шум продолжает беспокоить, не стоит затягивать с ее заменой, т.к. при биении она будет разбивать соседние детали и нарушать работу двигателя.
