Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Блок силовых вставок Приора

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Приведенная схема предохранителей Лады Приоры актуальна для машин без антиблокировочной системы тормозов. Введение гидроэлектронного блока на авто серии Приора-2 привело к изменению назначения вставок.

Назначение предохранителей на аккумуляторе для машин Приора с АБС (начиная от ближнего к клемме):

F1 — защита ЭСУД (30 А);
F2 — усилитель руля (50 А);
F3 — цепи генератора (60 А);
F4 — аналогично F3;
F5 — питание блока АБС (40 А);
F6 — аналогично F5, но номинал 30 А.

Монтажный блок: реле и предохранители в салоне

В состав блока входят предохранители, несколько реле, а также пинцет, предназначенный для упрощения процедуры замены сгоревших вставок. Наполнение устройства зависит от комплектации автомобиля.

Схема блока и его расположение в автомобиле

Блок расположен в пластиковом каркасе приборной панели в нижней части со стороны водителя. Коробка снаружи закрыта съемной крышкой, установленной вокруг рулевой колонки, и зафиксирована на трех замках, размещенных по нижней кромке. Для снятия крышки требуется повернуть фиксаторы на 90 градусов и демонтировать элемент с защелок, потянув его на себя.

Овалом отмечено место установки блока

На автомобилях номиналы предохранителей могут отличаться в зависимости от года выпуска машины и комплектации. Для определения значения плавкой вставки следует использовать инструкцию по эксплуатации Лада Приора.

При ремонте предохранителей необходимо учитывать, что инструкция к машине Лада Приора меняется несколько раз в год. Не рекомендуется пользоваться мануалом от другого автомобиля.

Вариант «норма» с дополнительной установкой кондиционера имеет отличия в схеме предохранителей Приора. Элементы, обеспечивающие защиту устройства, вынесены в отдельный подкапотный блок, рассмотренный ниже. Сам монтажный корпус изменений не претерпел.

Блок версии «норма» с кондиционером

С началом выпуска модернизированной Приора-2 несколько изменилось наполнение корпуса. В салонных блоках машин пустует только одно место под реле и две ячейки под предохранители.

Блок на Приора-2

Расшифровка обозначений предохранителей и реле

Расшифровка предохранителей в варианте «норма».

Вопросы и ответы
Как прокачать амортизаторы перед установкой

Вопросы и ответыКак регулировать карбюратор на триммере

Вопросы и ответы
Как снять ручку стеклоподъемника на Хендай Акцент

Вопросы и ответы
Как убрать вмятину на машине своими руками

Вопросы и ответы
Какие амортизаторы лучше поставить

Вопросы и ответы
Какой карбюратор лучше поставить на мотоцикл Урал

Вопросы и ответы
Какой шкуркой матовать авто перед покраской

Вопросы и ответы
Машина глохнет на холостых оборотах

Вопросы и ответы
На холодную двигатель заводится и сразу глохнет

Отличная статья 0

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

Основные функции и принцип работы автомобильных предохранителей

Современные автомобили уже невозможно представить без применения электроники. А электроника, как и любая техника, может выйти из строя и, как правило, в самый неподходящий момент. Для защиты электрических цепей давно используется всем известный элемент — предохранитель. Основная задача любого предохранителя — это защита электрической цепи. Автомобильные предохранители не исключение.

В серии отечественных автомобилей Приора используются предохранители с плавкими элементами. Если сила тока в электрической цепи превышает допустимое значение, то плавкий элемент перегорает и размыкает цепь. Для изготовления плавких элементов используют сплав или один вид метала. Корпус, в который помещают плавкие элементы, изготавливают из особого вида стекла. Обычно корпус представляет собой систему креплений, между которыми фиксируют плавкий элемент. Такое расположение элементов типично для предохранителей Лада Приора.

Предохранители в Приоре находятся там, где и аккумулятор, то есть под капотом. Такое размещение, прежде всего, связано с безопасностью. Маркировка элементов обозначается латинской буквой F, что указывает на принадлежность к приборам с небольшой мощностью.

Маркировка предохранителей и реле, их расположение в монтажных блоках Приоры зависит от комплектации. Например, F9 указывает на предохранитель вентилятора отопителя, а F3 или F15 может показывать, где находятся предохранители бензонасоса на Приоре.

Для электрической цепи ВАЗ-2170, как и для других модификаций Приора характерно использование реле трех видов. Главный блок реле (или первое, главное реле) располагается с левой стороны от водителя. Еще есть монтажный блок и дополнительный блок, они находятся возле сидения пассажира.

На Приорах с кондиционером дополнительно встроен блок предохранителей и реле для осуществления функций контроля устройств, регулирующих состояние климата. В автомобилях с датчиками света запитка ламп ближнего света осуществляется через реле, которое обычно обозначают на схемах К1, но могут быть и другие обозначения.

Почему перегорает предохранитель

Назначение любого электрического предохранителя – защита подключённого потребителя от нагрузок по току, превышающих допустимые (установленные производителем) значения. Автомобильный предохранитель – это маленькая пластиковая деталь, внутри которых имеется провод с двумя выводами, предназначенными для подключения предохранителя в конкретный участок электрической цепи. Принцип работы предохранителя, отвечающего за прикуриватель, не отличается от всех других его собратьев: если сила тока превышает допустимые показатели (неизменные для ПП конкретного номинала), он начинает нагреваться до такой степени, что происходит расплавление его срединного участка. Цепь разрывается, и потребитель остаётся невредимым, поскольку весь удар принял на себя предохранитель, пожертвовав своей жизнью.

Такой подход более чем оправдан – стоимость предохранителя копеечная, заменить его можно за считанные секунды.

Поскольку бортовая электросеть современного транспортного средства включает не один десяток потребителей, количество предохранителей также велико, причём некоторые из них защищают не один, а несколько электрически устройств. Все они различаются номиналом, рассчитанным на определённое значение. В частности, номинал предохранителя прикуривателя в большинстве случаев – 15А.

Кроме значения силы тока, ПП различаются размерами и цветом. Их раскрашивание по идее должно облегчить автомобилистам ориентацию, однако мало кто из них с уверенностью может сказать, для каких целей предназначен предохранитель, судя только по его внешности. Скорее, эта «фича» оказалась полезной для автоэлектриков, но не для простых смертных.

Ещё более запутывает ситуацию использование разными автопроизводителями собственных цветовых схем, которые далеко не всегда совпадают.

Так что если у вас перегорел, например, предохранитель прикуривателя, перед его заменой лучше проштудировать руководство пользователя, дабы не допустить ошибку, которая может оказаться роковой.

Приведём маркировку расположенных в блоке предохранителей в зависимости от их типоразмера (в порядке возрастания):

Mini (самые маленькие);
Medium (среднеразмерные);
Maxi (крупные);
JCase (картриджного типа);
PAL (тоже в оболочке типа картридж);

Отметим, что заменить сгоревший предохранитель прикуривателя на ПП другого типа с таким же номиналом не получится, поскольку у него не будет совпадать форма посадочного гнезда – это нужно учитывать при походе в автомагазин. Объявив продавцу, на сколько ампер предохранитель прикуривателя вашего авто, вы получите в ответ недоумённое лицо – одного номинала недостаточно.

Перегорание автомобильного ПП, как уже отмечалось, вызвано только одной причиной – скачкообразным превышением номинального значения силы тока. Но если говорить о том, почему возникают такие ситуации, то причины могут быть разными. Обычно это использование устройств, электрические параметры которых не соответствуют характеристикам бортовой сети или номиналу плавкого предохранителя. Что касается конкретно прикуривателя, что здесь в силу вступает и такой фактор, как время непрерывной работы потребителя: для поджигателя сигарет это примерно 10 секунд, а если подключить автопылесос, то он может трудиться в поте лица и час. Впрочем, и сам прикуриватель можно активировать почти непрерывно, и это тоже может оказаться непосильной нагрузкой на предохранитель.

А поскольку большинство новых электроприборов подключаются именно к гнезду прикуривателя, нужно чётко разбираться, на какую нагрузку рассчитано это устройство.

Но даже в тех случаях, когда электрические характеристики подключаемого прибора в полной мере соответствуют параметрам бортовой электросети, это не означает, что риск выхода из строя ПП равен нулю. Скачки напряжении были, есть и будут, и спрогнозировать из невозможно, поскольку их активатором может оказаться даже чисто внешний фактор – например, проезд вблизи мощного источника электромагнитных волн. Тем не менее, самая частая причина перегорания предохранителя прикуривателя – это подключение нагревательных приборов – электрочайника или кипятильника, которые для своей работы требуют отбора большой мощности, причём на длительный период времени. Так что если вы большой любитель горячих напитков – соизвольте запастись комплектом ПП – они вам наверняка понадобятся.

Но и использование менее требовательных к нагрузке, но некачественных электронных приборов (например, неизвестно где собранных видеорегистраторов) тоже может стать причиной выхода из строя плавкого предохранителя.

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером

Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже

Предохранители имеют следующие предназначения:

F1 — Резервное гнездо.
F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
F4 — 10А — Лампа дальнего света (левая сторона).
F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6 — 7,5А — Лампа ближнего света (левая сторона).
F7 — 7,5А — Лампа ближнего света (правая сторона).
F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
F9 — Резервное гнездо.
F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 — 15А — Прикуриватель.
F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
F16 — 10А — Гидроагрегат системы ABS, контакт «18».
F17 — 10А — Противотуманная фара (левая сторона).
F18 — 10А — Противотуманная фара (правая сторона).
F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
F24-F30 — Резервные гнезда.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
F32 — Резервное гнездо.

Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.

Элементы имеют следующее предназначение:

Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.

Какие предохранители отвечают за работу отопителя?

Под крышкой находится большое количество защитных деталей, каждая из которых имеет маркировку. Именно с помощью маркировки можно определить необходимую деталь, отвечающую за ту или иную цепь. Так как нас интересует ТЭН, то рассматривать все элементы просто нет смысла, необходимо выяснить, какой предохранитель отвечает за печку в Приоре.

Следует обратить внимание на элемент с маркировкой F1, отвечающий за работу вентилятора радиатора двигателя. Он рассчитан на 25А

Неисправный вентилятор может свидетельствовать о его неисправности. Во избежание поломки вентилятора и мотора необходимо подавать напряжение напрямую от аккумулятора 12 В. Если мотор исправен, стоит осмотреть предохранитель F1.

Элемент F9, также рассчитанный на 25А, отвечает за работу вентилятора отопителя. Не все проблемы с печкой можно отнести к неисправному предохранителю. Если нагреватель работает не во всех режимах, в первую очередь необходимо проверить регулятор скорости и двигатель, подав на него напряжение 12В. При обнаружении неисправности мотора стоит осмотреть щетки, которые часто вызывают нерабочее состояние. Отопитель может работать только в последнем режиме, а в первом не подает признаков жизни. В данном случае проблема в сопротивлении ТЭНа, сопротивление придется заменить. В автомобилях с кондиционером термопредохранитель часто является причиной выхода из строя отопителя. Вы можете найти его рядом с дополнительным сопротивлением.

Как видите, предохранитель отопителя Приоры не всегда приводит к поломке печки. Поэтому не спешите менять его на новый. Также при частом сгорании защитного элемента стоит искать истинную причину, которая может крыться в электрической цепи. Эта работа долгая и кропотливая, но она должна быть завершена.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

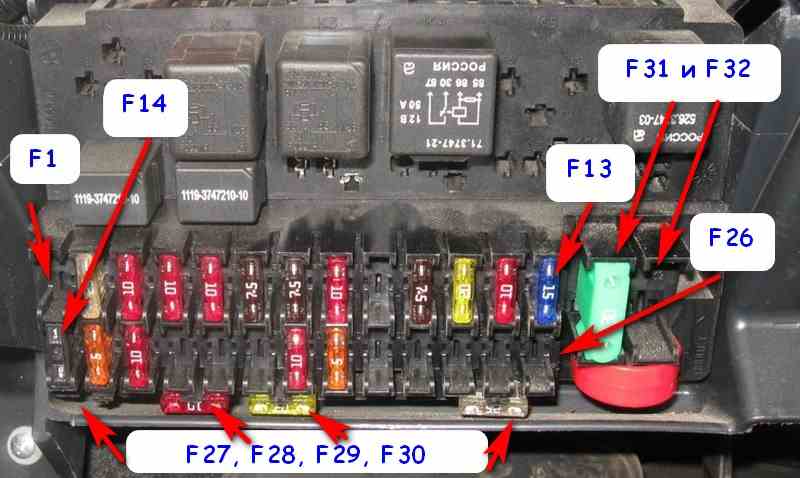

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

F1 — Резервное гнездо.
F2 — 25А — Обогрев заднего стекла, модуль электро-пакета, реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
F4 — 10А — Лампа дальнего света левой фары.
F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
F6 — 7,5А — Лампа ближнего света левой фары.
F7 — 7,5А — Лампа ближнего света правой фары.
F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
F9 — Резервное гнездо.
F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 — 15А — Прикуриватель.
F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
F16 — 10А — Гидроагрегат системы ABS, контакт «18».
F17 — 10А — Противотуманная фара левая сторона.
F18 — 10А — Противотуманная фара правая сторона.
F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы и контроллер управления климатической установкой, контакт «14».
F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
F24-F30 — Резервное гнездо.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

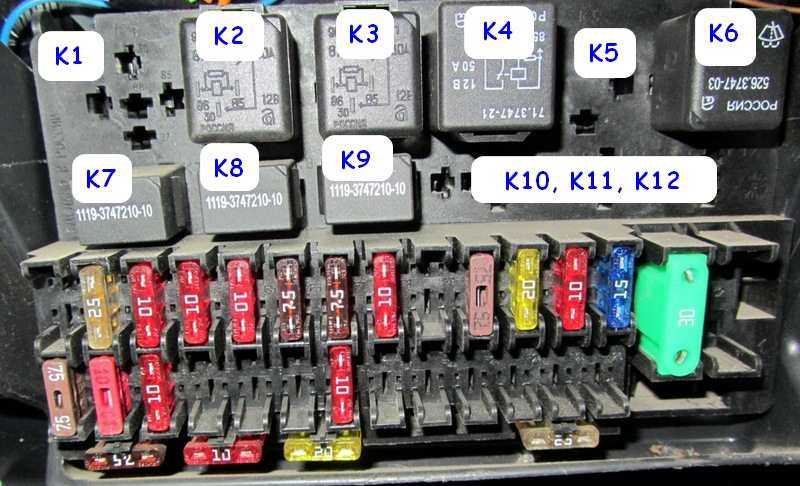

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.
